整车线路保护熔断器 保险丝

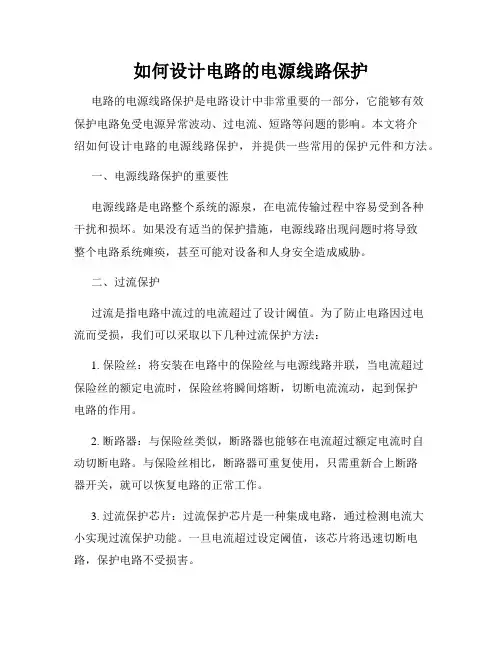

如何设计电路的电源线路保护
如何设计电路的电源线路保护电路的电源线路保护是电路设计中非常重要的一部分，它能够有效保护电路免受电源异常波动、过电流、短路等问题的影响。
本文将介绍如何设计电路的电源线路保护，并提供一些常用的保护元件和方法。
一、电源线路保护的重要性电源线路是电路整个系统的源泉，在电流传输过程中容易受到各种干扰和损坏。
如果没有适当的保护措施，电源线路出现问题时将导致整个电路系统瘫痪，甚至可能对设备和人身安全造成威胁。
二、过流保护过流是指电路中流过的电流超过了设计阈值。
为了防止电路因过电流而受损，我们可以采取以下几种过流保护方法：1. 保险丝：将安装在电路中的保险丝与电源线路并联，当电流超过保险丝的额定电流时，保险丝将瞬间熔断，切断电流流动，起到保护电路的作用。
2. 断路器：与保险丝类似，断路器也能够在电流超过额定电流时自动切断电路。
与保险丝相比，断路器可重复使用，只需重新合上断路器开关，就可以恢复电路的正常工作。
3. 过流保护芯片：过流保护芯片是一种集成电路，通过检测电流大小实现过流保护功能。
一旦电流超过设定阈值，该芯片将迅速切断电路，保护电路不受损害。
三、过压保护过压是指电路中的电压超过了设计阈值。
过压可能导致电路元件失效、电路烧毁甚至引发火灾等风险。
为了保护电路免受过压的影响，我们可以采取以下几种过压保护方法：1. 可调电压稳压器：可调电压稳压器能够将不稳定的输入电压稳定在设定范围内，防止过压对电路的损坏。
它通常由输入电容、反馈电路和功率放大器组成。
2. 过压保护芯片：过压保护芯片是一种集成电路，能够监测电路中的电压，一旦电压超过设定阈值，该芯片将迅速切断电路，保护电路不受损害。
四、短路保护短路是指电路中两个或多个节点之间发生直接连接。
短路会导致电路过电流，可能引发电路烧坏或设备损坏。
为了保护电路免受短路的影响，我们可以采取以下几种短路保护方法：1. 熔断器：与保险丝类似，熔断器也能够在电路短路时切断电流。
熔断器是一种可恢复的保护元件，当电路故障解除后，只需要等待一段时间，熔断器便会自动恢复。
汽车学校讲解汽车熔断器的知识
汽车学校讲解汽车熔断器的知识
汽车熔断器又被称为保险丝，与家用保险丝的作用相似，起到对电路的保护作用，从而保证汽车电路安全。
为了让车主们更加了解汽车熔断器，下面，安徽万通汽车专修学院就来讲解一下汽车熔断器的具体知识。
总的来说，汽车熔断器与一般家用的保险丝在外型上还是有一定差距的，它比家用保险丝更“迷你”，并且有不同颜色来区别安培数的大小。
安徽万通汽车专修学院表示，一般汽车都会拥有两个保险丝盒，一个位于车内驾驶位附近，主要负责车内电器的正常工作，例如点烟器、电动座椅、安全气囊等等；另外一个则安装在发动机舱内，负责汽车外部电器的安全，像ECU、车灯、玻璃水、喇叭、ABS等电路都需要安装保险丝来保护。
保险丝在电路中电流过大时会熔断，从而保护电路，也就是说在保险丝熔断后电路处于断路状态，电路上的电器不能正常工作，这时就需要我们来动手更换了。
而保险丝的更换十分方便，只要两个动作“拔下来”和“插上去”。
另外，安徽万通汽车专修学院提醒车主，新的保险丝要与坏掉保险丝的规格相同，最重要的是安培数相同，不能换用比原保险丝安培数还大的保险，铁丝就更不行了。
举个简单的例子，比如原保险丝熔断电流为1安培，如果您换上了5安培的保险丝，那么在电路中发生短路或故障时，保险丝不能熔断，保险丝也就没有了保护电路的作用，其后果就是导致电路中电器的损坏。
汽车熔断器价格便宜，且更换起来也比较方便，因此，安徽万通汽车专修学院建议车主们最好在车上备一些汽车熔断器，以免熔断器断开，造成行车不便。
保险丝的作用
保险丝的作用
保险丝现在的主要作用就是为了保护一些电子设备的，以免它们不通过受到电流的伤害，另一方面，保险丝在一定的程度上保护电子设备，由内部发生的故障，从而造成的伤害。
所以呢，现在的各个不同的保险丝都标有额定的规格大小，如果内部电流超出规定的额定规格的时候，那幺这个时候保险丝就会熔断掉。
如果在常规的范围内，保险丝就能正常的工作，并且很安全，它不会对周边的环境造成危害。
很多的朋友们都知道汽车电路中有许多用电设备被不同颜色的电线连接起来，其中最不可忽视的应该是保险丝。
保险丝是习惯叫法，国家标准中称熔断器。
保险丝的作用是保护电路（线路）及用电设备。
当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要器件或贵重器件，也有可能烧毁电路甚至造成火灾。
若电路中正确地安置了保险丝，那幺，保险丝就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。
现在市面上销售的各类保险丝材料，都是呈现一种条丝状的物品。
最初期的保险丝，都是利用符合标准的螺丝进行锁定。
除了条丝状外，还有玻璃管状、陶瓷管状以及片状等等。
大家在选购这类保险丝材料的时候，一定要根据实际环境情况进而来挑选。
这样才能发挥最佳的效用。
除了外形外，还应该根据保险丝的性能等来挑选，选择优质的保险丝材料是一个非常关键。
汽车保险丝介绍-车用保险丝
汽车保险丝类型
按熔断器结构不同，可将常用的汽车12V电源系统熔断器分为以下几种： 1）片式熔断器：由2个片形插头式输入输出端子与1个熔丝组成的电导体 件，以及1个绝缘体件构成 2）插入式熔断器：由2个片形插座式输入输出端子与1个熔丝组成的电导 体件，以及1个绝缘体件构成 3）旋紧式熔断器：由2个片形插头式的合适螺钉连接的输入输出端子与1 个熔丝组成的电导体件，以及1个绝缘体件构成 4）平板式熔断器：根据平板厚度及中间宽度，接于电路中进行电器保护 的熔断式保护器件 5）玻璃管熔断器：由两端金属帽中间靠金属条连接，将金属条罩在玻璃 管内的一种熔断器 6）多重慢熔熔断器：由1个片形插头式的合适螺钉连接的输入端子和多个 片形插头式输出端子与多个熔丝组成的电导体件，以及1个绝缘体件构成 7）蓄电池端子熔断器：由蓄电池端子作为输入和多个螺钉连接的输出端 子与多个熔丝组成的电导体件，以及一个组合的绝缘体件所构成。
汽车熔断器的选择
1.额定电压 额定电压是指保险丝断开后所能承受的最大电压。保险丝通电后，其两端 所承受的电压远远小于其额定电压，因此额定电压基本上无关紧要。在选 用保险丝的额定电压时，一般均要求其额定电压等于或大于有效电路电压 。这样220V的保险丝显然可以有于110V/120V/127V的电路中。在低压直流 电子电路中也可以使用交流保险丝。 2.额定电流 额定电流是保险丝能长期工作的最大电流值。 不同规范的保险丝有不同的温度折减率，对IEC规范的保险丝可以不加折 减率，对UL规范的保险丝，折减率0.75。
高的电流有可能损坏电路中的某些重要器件，也有可能烧毁电路甚至造成 火灾时，若电路中正确地安置了保险丝，则保险丝就会在电流异常升高到
一定高度和时候，自身熔断切断电流，从而起到保护电路安全运行的作用
2010年帕萨特保险丝详解(一)
2010年帕萨特保险丝详解(一)2010年帕萨特保险丝1. 简介帕萨特是一款受欢迎的德国车型，而保险丝则是帕萨特车辆中的一个重要部件。
保险丝的作用是用来保护电路免受过载和短路等可能造成的损坏。
针对2010年的帕萨特车型，本文将详细解释保险丝的相关信息。
2. 保险丝的种类在2010年的帕萨特车型中，常见的保险丝种类包括： - 主保险丝 - 熔断器 - 丝状保险丝3. 主保险丝主保险丝是帕萨特车辆电路中的最重要的保护装置之一。
它通常位于车辆电路的正极，起到了保护整个电气系统免受过载的作用。
一旦电路发生过载，主保险丝会熔断，切断电路，以保护车辆免受损坏。
4. 熔断器熔断器是一种比较常见的保险丝类型，也被广泛应用在2010年的帕萨特车型中。
熔断器的特点是它会在电流超过一定额定值时熔断，切断电路。
帕萨特车辆中的熔断器通常用于保护一些特定电路，如喇叭电路、点火电路等。
5. 丝状保险丝丝状保险丝是一种形似细线的保险丝。
它通常用于保护车辆电路中的继电器、传感器等关键部件。
丝状保险丝的选择通常需要根据电路的额定电流来确定，以确保它能够及时熔断，避免电路损坏。
6. 保险丝的更换若帕萨特车辆出现电路问题，需要更换保险丝时，可以按照以下步骤进行：1.确定故障的电路2.找到相应的保险丝盒3.使用工具拔出原有的保险丝4.检查保险丝是否熔断或损坏5.若发现问题，选择合适的保险丝替换6.将新的保险丝插入保险丝盒中7.测试电路是否正常工作7. 注意事项在更换保险丝时，需要注意以下事项：•使用正确的额定电流的保险丝•确保保险丝的插入正确•检查保险丝周围的电路是否存在其他故障结论保险丝在2010年的帕萨特车型中扮演了重要的角色，它们用于保护车辆电路不受损害。
了解不同类型的保险丝及其更换方法，对于保障车辆电气系统的正常运行至关重要。
如果在使用过程中发现任何电路问题，您可以按照本文提供的步骤进行保险丝的更换，并注意相关的注意事项。
8. 总结通过本文的介绍，我们了解到2010年帕萨特车型中保险丝的重要性和种类。
熔断器基础知识、熔断器选择汇总
熔断器基础知识、保险丝、断路器[字体：大中小]熔断器也被称为保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。
它是一种安装在电路中，保证电路安全运行的电器元件。
熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护熔断器熔断器利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
结构和特性熔断器主要由熔体、外壳和支座 3部分组成，其中熔体是控制熔断特性的关键元件。
熔体的材料、尺寸和形状决定了熔断特性。
熔体材料分为低熔点和高熔点两类。
低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。
高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。
熔体的形状分为丝状和带状两种。
改变变截面的形状可显著改变熔断器的熔断特性。
熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。
所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。
熔断器有各种不同的熔断特性曲线（见图），可以适用于不同类型保护对象的需要。
熔断器分类熔断器根据使用电压可分为高压熔断器和低压熔断器。
根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。
根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。
敞开式熔断器结构简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用。
分断电流时在大气中产生较大的声光。
电动汽车熔断器(保险丝)定义与应用
电动汽车熔断器(保险丝)定义与应用电动汽车目前面临的一个重要课题是，如何避免和防御在发生车辆碰撞时高压电路可能发生的短路。
一般而言，电动汽车制造商都会非常重视对于强电的管理，往往会在电路上设置多个保险(应称：熔断器)，一旦发生碰撞或者出现短路，保险将自动切断供电。
根据调查组查看起火后的视频统计数据，在事故发生过程，总共产生了12道电弧。
也就是说汽车被碰撞后，强电并没有被自动切断，由此引发高压配电箱内的高压线路与车体之间形成短路。
吴志新副主任在发布会上解释说：这种状况并非出于车辆的安全设计缺陷，而是在时速超过100公里/小时的强撞击冲击力和各个部件的挤压下，瞬间毁坏了电路保险。
该型汽车一共安装了6个电路保险，其中有一个被撞坏，没有发挥作用。
其它发挥了作用的保险，在两次碰撞后仍旧保持了较好的工作状态。
当然汽车燃烧后都被烧毁。
吴志新进一步表示：我国目前还没有专门针对电动汽车电路安全的标准，有关部门现在正在加紧制定专门针对电动汽车的整车碰撞标准，事故倒逼了电动汽车标准加速制定，包括电路、电池包等，未来都会有标准，比较稳定的电动汽车标准数目大概要达到100项。
这起重大事故的调查结论，当时并没有通过媒体广泛地公布与众，以致今天只要电动汽车起火的消息传来，人们第一时间联想到的就是锂电池又出事了！反而忽略了电动汽车还有许多薄弱的重要环节，都有可能造成起火自燃的恶性事故。
可能谁也想不到，一次追尾造成的车毁人亡与几个电路保险有着如此密切的关联，尤其在“各个部件的挤压下，瞬间毁坏了电路保险”，这些电路保险又在“汽车燃烧后都被烧毁”了，为什么这些电路保险如此脆弱不堪，在关键时刻发挥不了保险和避险作用？竟然在一场大火中自身难保而粉身碎骨？那么，什么样的电路保险(熔断器) 才能真正放心地为电动汽车保驾护航呢？早在十多年前，国家标委会就制定发布了GB/T 18384.2-2001《电动汽车安全要求》第2部分：功能安全和故障防护和GB/T 17531-2005《混合动力电动汽车安全要求》两个国家标准，对电动汽车的过电流保护装置明确为“当电流过大时，应使用一个电路保护器、切断装置或熔断器断开车载电源(例如动力蓄电池)的至少一个电极”，以及“动力蓄电池和动力电路系统应通过断路器和熔断器进行保护。
熔断器的原理
熔断器的原理
熔断器是一种用于电路保护的重要设备，它的原理是利用熔断器内部的保险丝，在电流超过额定值时熔断，切断电路，起到保护电器设备和人身安全的作用。
熔断器的原理可以简单地分为热熔断和电磁熔断两种类型。
热熔断熔断器的原理是利用电流通过热保险丝时产生的热量，使得热保险丝熔断，从而切断电路。
当电流超过额定值时，热保险丝内部的电阻会迅速升高，导致热量迅速增加，最终导致热保险丝熔断。
这种原理适用于小电流、小功率的电路保护，例如家用电器、照明电路等。
而电磁熔断熔断器的原理则是利用电流通过线圈时产生的磁场，使得磁性触片
受力而打开，切断电路。
当电流超过额定值时，线圈内部的磁场会急剧增强，导致磁性触片受力而打开，从而切断电路。
这种原理适用于大电流、大功率的电路保护，例如工业设备、电动机等。
无论是热熔断还是电磁熔断，熔断器的原理都是通过监测电流大小，一旦超过
额定值就立即切断电路，以保护电器设备和人身安全。
而在实际应用中，熔断器的选择需要考虑到电路的额定电流、额定电压、额定功率等参数，以确保能够有效地保护电路。
总的来说，熔断器的原理是利用热熔断或电磁熔断的方式，在电流超过额定值
时迅速切断电路，以保护电器设备和人身安全。
它在电路保护中起着至关重要的作用，是电路安全的重要保障。
因此，在设计和使用电路时，需要充分了解熔断器的原理和特性，合理选择和配置熔断器，以确保电路的安全可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
赫森电气
整车线路保护熔断器
在汽车电气系统的设计中，人们往往只重视各种电器功能的设计，而忽略对电器的保护。
汽车上对于用电器的保护，一般都选用熔断器。
熔断器其实就是我们大家所熟悉的保险丝，下面我们对汽车整车线路保护熔断器进行比较深入的了解和研究。
整车线路保护熔断器又称保险丝或保险丝盒，用于汽车上的称为汽车熔断器，一般由2个部分组成：1、固定熔丝管或熔断片的座子
上带有引出线或带连接导线用的螺栓。
2、熔丝或熔丝管或熔断片又
称为熔体。
赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所
赫森电气 带指示灯的熔断插片为近年出现的新产品其作用是该熔断插片存未熔断时指示灯不亮，熔断后其指示灯即点亮便于维修、更换。
其原理为：在熔断插片两段並联一只特制小电珠。
当熔断插片正常工作时，即熔断体未熔断时相当于电珠短路电流经过熔体，小电珠不会有电流通过，不会亮，当熔体熔断时，小电珠串接在负载上，此时有微弱电流通过小电珠即负载，负载因电压而不工作小电珠即可发亮。
目前通行的主要有插片式及平板式：
1、插片式：由工程塑料(常用PC)保护客体内嵌入由金属制作的熔体结构，熔体一般由Zn或Cu制作，带有2只插脚，插入后即可与电路连接，插片式熔断片按体积大小可分为日系式、欧系式、东欧系式、美(国)系式、国内常用为日系式，插片式一般额定工作电流为2A-40A。
2、平板式：由底座、上盖、熔断片组成。
底座常用酚醛树脂(胶木)压制，上盖常用透明PC制造。
额定电流小于80A的也有用ABS制作上盖的。
熔断片一般用Zn或Cu制造，高级的熔断片采用Cu镀黄金制造，以减少接触电阻及防止氧化，并且在工作区域加浓胶木或陶瓷制造的保护体。
平板式额定工作电流一般为10A-500A。
赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所
赫森电气
要选择正规的生产商所生产的熔断器!市场上的汽车熔断器鱼龙
混杂，有的人采用比较轻的AL代替Zn制造熔断器和插片，短路时也不熔断;还有的平板式熔断器底座不采用酚醛树脂，而用常用塑料代替，结果熔断时熔体的高温引起塑料的燃烧，引发安全事故等等。
因此要选择正规厂商的产品，赫森电气(无锡)有限公司就是很好的选择，欢迎您的咨询！
赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡，由加拿大赫森电能研究所。
