常用低压电器
常用低压电器的种类及用途
常用低压电器的种类及用途低压电器是指额定工作电压为1000V及以下的电气设备。
它们广泛应用于家庭、工业和商业领域，常见的低压电器种类及其用途如下：1.电灯：电灯是家庭和商业场所的常见照明设备，可以提供可调节的亮度和颜色。
2.开关插座：用于控制电气设备的开关，以及为插头提供电力供应的插座。
3.空调、加热器和通风系统：这些设备用于控制室温和空气质量，使室内环境更加宜人。
4.电视、音响和家庭影院：这些设备用于提供视听娱乐，并且在家庭和商业场所中广泛使用。
5.冰箱和冷柜：用于存储和保持食物和饮料的低温设备。
6.洗衣机和烘干机：用于清洗和干燥衣物的家用电器。
7.烤箱和微波炉：用于烹饪和加热食物的家用电器。
8.电饭煲和电热水壶：用于煮饭和烧水的家用电器。
9.咖啡机和搅拌器：用于制作咖啡和混合食物的小型电器。
10.吹风机和电动剃须刀：用于梳理发型和修剪胡须的个人护理电器。
11.充电器和电池：用于充电电子设备和储存电能的设备。
12.电动工具：如电动钻、电锯等，用于家庭和工业的修理和维护工作。
13.电动车辆：如电动自行车和电动汽车，用于代替传统燃油车辆进行交通出行。
14.UPS（不间断电源）：用于提供电力备份，以保证在突发停电时继续供电。
15.电力仪器仪表：如电压表、电流表和功率因数仪表，用于测量和监控电力参数。
16.安全系统：如烟雾报警器、安全摄像头和防盗警报器，用于保护家庭和商业场所的安全。
17.自动化系统：如自动门、自动窗帘和智能家居系统，用于提高生活和工作的便利性和舒适性。
18.充电宝：用于给移动设备充电的便携式充电装置。
以上仅是低压电器的一些常见种类及其用途，随着科技的发展和创新，低压电器的种类不断增加，应用领域也越来越广泛。
总而言之，低压电器在生活和工作中起到了至关重要的作用，为人们提供了便利、舒适和安全的电力使用环境。
电气基础知识
5、接触器
（二）结构：磁铁分静铁心和动铁心，触点分主触点和
辅助触点辅。助触点 主触点 静铁心
动铁心
弹簧
线圈 结构示意图
KM
KM
KM
KM
符号
动断 动合 动合主触点
线圈
主触点接电动机主电路，辅助触点用于控制电路。
11
5、接触器
利用线圈中小电流的通断来控制主电路中大电流的通
断。
当线圈通电时：主触点闭合，电动机旋转。
静触点
动断触点：动触点与上面的静触点接通。
动合触点：动触点与下面的静触点断开。 按下按钮时：上面的动断触点断开，下面的 动合触点接通。
当松开按钮时：动触点在复位弹簧作用下复位，动断触点和
动合触点都恢复原态。
9
5、接触器
一种依靠电磁力作用使触点闭合或分离的自动电器。 (一)作用：用于接通和断开电动机或其它用电设备电路。
控制电路用垂直线绘制在图面的右侧，
二、绘制、识读电气控制系统图的原则
➢原则： ✓同一电器的各元件采用同一文字符号表明。 ✓所有电路元件的图形符号，均按电器未接通电源和没有受 外力作用时的状态绘制。 ✓循环运动的机械设备，在电气原理图上绘出工作循环图。 ✓转换开关、行程开关等绘出动作程序及动作位置示意图表。 ✓由若干元件组成具有特定功能的环节，用虚线框括起来， 并标注 出环节的主要作用，如速度调节器、电流继电器等。 ✓电路和元件完全相同并重复出现的环节，可以只绘出其中 一个环节的完整电路，其余的可用虚线框表示，并标明该环 节的文字号或环节的名称。
2、组合开关
（一）结构：也是一种刀开关，刀片可转动，由装在同 一轴上的单个或多个单极旋转开关叠装组成。转动手柄， 可使动触片与静触片接通与断开。
第一章常用低压电器介绍
实现延时。
● 延时范围较宽、结构简单、工作可靠、价格低廉、寿命长。
● 延时时间有0.4～180s和0.4～60s两种规格。
➢电动式：
● 包括同步电动机、减速齿轮机构、电磁离合系统及执行机
构。
● 延时时间长，可达数十小时，延时精度高。
● 结构复杂，体积较大。
➢电子式：
● 数字计数式，包括脉冲发生器、计数器、显示器、放大器
李自成
电气控制与PLC
第一章 常用低压电器
➢直流接触器：远距离通断直流电路或控制直流 电动机的频繁起停。 ➢工作原理：与交流接触器基本相同。
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
接触器主要技术参数：
➢线圈电压 ➢主触点额定电流、额定电压 ➢辅助触点额定电流、对数 ➢接触器极数 ➢接触器机械寿命、电寿命
继电特性曲线： x2：继电器吸合值 x1：继电器释放值
继电器的重要参数：
➢返回系数：k＝x1/ x2
● 释放弹簧的松紧 程度
● 铁心与衔铁间非 磁性垫片的厚薄 ➢吸合时间：
线圈接受电信号到衔 铁完全吸合所需的时间 ➢释放时间：
线电气信息学院
李自成
电气控制与PLC
直流为(70％～300％)IN
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
过流电流继电器 欠流电流继电器
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
➢欠电流继电器：当电路电流过低时立即将电路切断
● 线圈电流大于或等于吸合整定电流时，继电器吸合 ● 线圈电流低于释放整定电流时，继电器释放 ● 动作电流整定范围：
9通用设备常用电器种类及用途.
常用低压电器——低压熔断器
选择熔断器： （瓷壳）
⑴根据使用环境和负载性质选择熔断器的类型； （有无灭弧要求） ⑵熔断器的额定电压必须等于或大于线路的额定电 压；（绝缘角度） ⑶熔断器的额定电流必须等于或大于线路的额定电流；
照明、电热设备、小容 用 量电动机控制线路 途 种 两极闸刀开关 类 三极闸刀开关
用于不频繁接通、分断 电路；电源隔离开关； 启动小功率电动机 一般三极
刀开关——闸刀开关
刀开关——铁壳开关
常用低压电器——转换开关
组合开关 用动触头的旋转代替闸 特 刀的推合和拉开，结构 点 紧凑。位置：开、关。 倒顺开关 开关只能90°范围内转 动，有三个位置——顺 转、停、倒转。
常用电器仪表——钳形电流表
第九章 通用设备常用电器种类及用途
一、常用低压电器 二、常用电器仪表
常用低压电器
1、刀开关 2、转换开关 3、低压断路器（自动空气开关） 4、常用低压熔断器 5、主令电器 6、接触器 7、热继电器
常用低压电器——刀开关
闸刀开关（开启式） 铁壳开关（封闭式） 结构简单，操作方便， 采用储能分合闸，灭弧 特 价格便宜；无灭弧装置， 迅速，使用寿命长；设 点 不易分断负载、频繁操 置联锁装用表、数字式万用表
⑵用途：
测量直流电流、直流电压、交流电压、电阻 电感、电容、温度、晶体管放大倍数、频率
⑶使用注意事项：
①接线要正确 ②测量档位要正确：手动档、自动档、量程 ③使用前要调零：指针调零、电阻调零 ④严禁带电测量电阻 保存仪表时将档位置交流电压最大位置，防止意外损坏。
电工基础培训之常用低压电器
常用低压电器低压电器通常是指工作在交流1000V及以下与直流1200V及以下电路中的电器。
按照电器动作性质不同，低压电器可分为手控电器和自控电器两大类；按照是否有触点，低压电器还可分为有触点电器和无触点电器两大类。
1 低压开关常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。
它们的作用主要是实现对电路进行接通或断开的控制。
多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。
1.1 刀开关刀开关又称闸刀开关，它是非自动切换开关中结构最简单，应用最广泛的一种低压电器。
其代表产品有HK系列瓷底胶盖开关及HH系列铁壳开关等。
刀开关又可分为两极和三极两种。
两极开关适用于交流50Hz500V以下的小电流电路，主要作为一般电灯、电阻和电热等回路的控制开关用；三极开关适当降低容量后，可作为小型电动机的手动不频繁操作控制开关使用，并具有短路保护作用。
1、瓷底胶盖刀开关瓷底胶盖刀开关又称开启式负荷开关，其结构及符号见图1－1。
HK系列瓷底胶盖刀开关的型号意义如下：实际应用中，用于普通照明电路，作为隔离或负载开关时，一般选择开关的额定电压大于或等于220V、额定电流大于或等于电路最大工作电流的两极开关。
用于电动机控制时，如果电动机功率小于5.5KW，可直接用于电动机的启动、停止控制；如果电动机功率大于5.5KW，则只能作为隔离开关使用。
选用时，应选择开关的额定电压大于或等于380V、额定电流大于电动机额定电流3倍的三极开关。
在安装开启式负荷开关时，应注意将电源进线装在静触座上，将用电负荷接在闸刀开关的下出线端上。
这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。
闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防止误合闸。
2、铁壳开关铁壳开关又称封闭式负荷开关,常用HH系列铁壳开关的结构及外形如图1－2所示。
HH系列铁壳开关的型号意义如下：1.2 组合开关组合开关又称转换开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以左右旋转操作代替刀开关的上下分合操作,有单极、双极和多极之分。
常用低压电器及应用ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
1.4
接触器
用途：自动电磁式开关，远距离通断电路或控制电动机的频 繁起停。 结构：线圈、主触头、腹触头和灭弧装置。 工作原理：利用电磁吸力与弹簧弹力配合动作，使触头闭合或
中间继电器
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
热继电器
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
三 双 单级
控制对象： 380V， 5.5kW 以下小电机
QS
电路符号
考虑到电机较大的起动电流，刀 闸的额定电流值应如下选择：
（3~5)*异步电机额定电流
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
二、组合开关（又称转换开关）
结构： 静触头一端固定在胶木盒内，另一端伸出盒 外，与电源或负载相连。动触片套在绝缘方杆上，绝 缘方轴每次作90°正或反方向的转动，带动静触头通。 特点：结构紧凑，安装面积小，操作方便。 用途：电源的引入开关；通断小电流电路；
列举常用的低压电器
常用的低压电器有以下几种：
1. 刀开关：又称闸刀开关或隔离开关，是手控电器中最简单而使用又较广泛的一种低压电器。
2. 熔断器：也被称为保险丝，是一种安装在电路中，保证电路安全运行的电器元件。
熔断器广泛应用于高低压配电系统和控制系统，以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
3. 低压断路器：曾称自动开关，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电等。
4. 接触器：是一种用于控制电路中远距离操作的开关设备，具有较大的电流和功率，主要用于接通和分断电路。
5. 继电器：是一种利用电磁原理来控制电路的开关元件，具有体积小、结构简单、可靠性高等特点。
继电器广泛应用于自动控制、信号传输和测量等电路中。
6. 主令电器：是一种在工业自动化控制中实现程序控制的开关元件，具有多个触点，可以控制多个电路的通断。
7. 低压配电箱：用于电能的输送和分配，包括各种开关、保护装置和终端、插座等。
8. 自动电器：通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器。
常用低压电器资料
低压电器的定期检查与维修
检查电器的绝缘性能
通过绝缘电阻测试等方法检查电器的绝缘性 能，确保其安全可靠。
检查电器的机械部件
对电器的开关、触头、传动机构等进行检查， 确保其动作灵活、无卡滞现象。
检查电器的电气性能
通过测量电器的电气参数，如电压、电流、 电阻等，检查其电气性能是否正常。
维修与更换
对损坏的部件进行维修或更换，保证电器的 正常运转。
是否影响断路器工作。
断路器发热严重
检查断路器触头是否接触良好 ，触头压力是否合适，触头表
面是否有氧化膜。
接触器常见故障及排除方法
接触器无法吸合
检查电源是否正常，控制回路 是否故障，机械故障是否存在
。
接触器噪音大
检查接触器铁芯表面是否有油 污或灰尘，触头是否接触不良 或损坏。
接触器触头烧蚀
检查负载是否过大，触头压力 是否合适，触头表面是否有氧 化膜。
低压电器的发展趋势
智能化
绿色环保
随着技术的发展，低压电器正朝着智能化 方向发展，通过引入微处理器、传感器等 技术，实现电器的自动控制和智能保护。
随着环保意识的提高，低压电器的发 展也必须符合环保要求，采用环保材 料和节能技术，降低能的组装 和维护效率，降低生产成本，是未来 低压电器发展的重要趋势之一。
CHAPTER
低压电器的日常维护与保养
清洁
检查
定期清理电器表面灰尘，保持电器干净整 洁，防止因灰尘积累引起的短路或散热不 良。
检查电器接线端子是否松动、氧化或腐蚀 ，及时处理以防止接触不良或短路。
紧固
润滑
对电器的紧固件进行检查和紧固，确保其 牢固可靠，防止因松动引起的故障。
对需要润滑的部位进行定期润滑，保持其 良好的运转状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1.4.1 中间继电器符号
1.4.2 电流、电压继电器
1、结构：电磁机构+触点 2、定义：依据线圈的电流或电压（输入）大小而 输出触点动作的电器。 3、分类：过流（压）：过流后时触点动作。 欠流（压）：欠流后时触点复位。 4、常用型号：电流JL14 、JT3等例 电压DJ—100 5、符号：图1.4.2 常用电压、电流继电器及互感器
5、 选择、确定熔体电流，选配合适外壳。
6、符号：图1.5.2 熔断器外形
HR3熔断器式刀开关
RT36（RT16）系列有填料管 式熔断器
HDLRTD（RTD）系列有填料 封闭管式刀形触头熔断器
RL1螺旋式熔断器
RT36（RT16）系列有填料管 式熔断器
HRW系列户外交流高压跌落式 熔断器
JR36系列热继电器
图1.4.5 热继电器结构原理
图1.4.6 热继电器符号
1.4.5 速度继电器
用途：检测转速的过零点。多用于反接制动时，
切除反相序电源。 结构：转子（磁极）+笼型空心绕组+触头 图1.4.7 原理：电磁感应与鼠笼式异步机相似。转动时， 笼型绕组感生电势，形成电流后受力而摆动，摆 锤拨动触头系统工作。 停转时（N=0），摆锤垂立，触头复位。 型号：JY1（复位转速100r/min）、JFZ0 符号：图1.4.8
JR20系列热继电器
1.4.1 中间继电器
用途（功能）：增加控制点数或信号放大。
分类：交流、直流（电子电路常用） 结构：电磁结构（电压线圈）+触头系统 型号举例：JZ7-44 符号：图1.4.1
主要参数： 触点形式、个数及电流吸引线圈的电压等级 交流：12.36.127.220.380 直流：5.6.9.12.18.24.36.48.60.110 常用中间继电器和小型 低压断路器和低压隔离器
1.3.2 组合开关 结构：带弹簧储能功能，旋转操作，三层
结构的刀式开关 图1.3.1 型号举例：HZ10条列，主要参数：IN （10A、25A、60A）；极数（1、2、3、 4）；UN=380V 符号：图1.3.2 组合开关外形
图1.3.1 组合开关结构示意图
符号：参见图1.6.4
图1.6.4 行程开关及接近开关的 电气符号
1.6.3 万能转换开关和主令控制 器
万能转换开关 主令控制器
第一章 常用低压电器

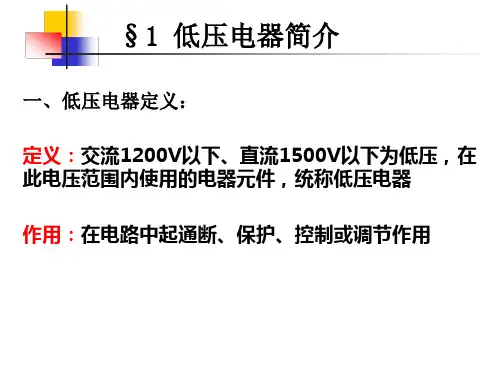

重点：接触器、继电器、按钮、开关等电器元件的 结构、原理、符号和选择方法。 难点：各种器件的认识和正确的选择、使用方法。 低压电器定义 定义：交流1200V以下、直流1500V以下为低压， 在此电压范围内使用的电器元件，统称低压电器 发展方向：小体积、高可靠性、使用方便、功能 可组合性方向发展。
1.2 接触器（交流、直流）
用途：自动接通和断开大电流负荷电路 构成：电磁机构+触头+灭弧罩图1.2.1 常用型举例： CJ20—40 选择的主要参数：
主触点额定电流—根据负载确定 吸引线圈额定电压36、127、220、380 电气符号：图形及文字 图1.2.2 接触器外形结构1
图1.4.7 速度继电器原理
图1.4.8 速度继电器的电气符号
1.4.6 固态继电器
构成：由电力开关器件组成，由输入信号电压，控制输出电子器
件导通。 用途：为无触点继电器，无火花。广泛应用在数字电路和计控系 统。 分类：交流输出和直流输出两大类。 （AC—SSR、DC—SSR）分别用来通断交/直流负载。 应用举例（AC—SSR）参见图1.4.9： 原理：
用途：用于低压电路的短路保护。 1.5.1 保护持性及参数
1、 构成：外壳+熔体（芯） 。 材料：低熔点、铝锡合金、铜等金属 2 、保护（熔断）特性：图1.5.1 熔体成流超过IfN,熔断。 熔断时间与熔体电流成反比。 熔体电流小于等于IfN时，不会熔断、可以长期工作。 3、 分类：插入式、螺旋式、管式（无填料封闭管式、
按下时，动静桥下移、常闭点（3、4）断开常开点（1、 2） 闭合按钮松开时，弹性力使触桥复位，触点状态复原。
4、型号举例：ＬＡ２、ＬＡ１８、ＬＡ１９、Ｌ ＡＹ３、ＬＡＹ８
图1.6.1 按钮结构图
1.6.1 按钮和指示灯
5、选用考虑：额定电压、电流（５Ａ）、结构形 式、操作方式、触点对数、按钮颜色、有无指示 灯及帽形（急停式）。 6、符号：图1.6.2 7、指示灯：氖泡、灯泡、半导体发光器件等。
CJ40系列交流接触器
CJ20系列交流接触器
图1.2.1 CJ20交流接触器
图1.2.2 接触器电气图形符号及 文字符号
NCF8辅助触头组（接触器）
CJTI系列交流接触器
1.3 低压断路器和低压隔离器
1.3.1低压隔离器（刀开关） 用途：通、断小负荷电流，电源隔离。 结构：触刀，触头插座。绝缘电板，操纵 手柄。（大容量灭弧罩） 主要类型：带熔断器、带灭弧装置、铁壳 负荷开关、胶盖开关等。 型号举例：HD13—400/31 符号：图1.3.2 刀开关
常用型号：JGX—F系列（电流有10~80A的 8种规格）。 主要参数： 输入信号电压范围
1.2端施加US时，3.4端接通。 1.2端无US时，3.4端开关截止。
输出额定电压/电流 耐压强度 参见17页 表1-6 固态继电器外形结构
图1.4.9 AC-SSR典型应用电路 图
1.5 熔断器
1.4.4热继电器
用途：用于三相交流异步电动机（笼型）的过载保护。
（含断相保护） 分类：双金属片式—常用 电子式 结构：热元件+触头+动作机构+整定装置+复位装置 参见图1.4.5 原理：由双金属片的变形，通过导板，分断触点。 复位：故障排除后，手动复位 整定：通常整定在电动机的额定电流上。 型号：JR16~20，JR36 参数： ①额定电流 ②热元件额定电流及整定范围。 符号：图1.4.6 常用的热继电器及其他控制器
第一章 常用低压电器
1.1电磁式低压电器 1.2接触器（交流、直流） 1.3低压断路器和低压隔离器 1.4继电器 1.5熔断器 1.6主令电器
1.1 电磁式低压电器
定义：利用电磁式机构原理工作的低压电器。 构成：电磁式电器：电磁机构+执行机构+灭 弧装置
1.1 电磁式低压电器
1.1.1 电磁机构 ①结构：固定铁心，衔铁，电磁线圈。（吸引线圈） ②分类：直动式，拍合式。 外形见图1.1.1 ③原理：电磁线圈通电后，电磁吸力大于弹性力， 使衔铁闭合。 ④铁心材料： 直流—电工软铁； 交流—硅钢片（端面嵌铜短路环克服交流颤抖声） ⑤电磁吸力：F=4*105B2S（S为铁心磁极截面积）
主要参数及选择： 额定电压 ３８０、２２０、１２７、３６、６.３ 发光器件、颜色。 型号举例：ND16-22 按钮和指示灯外形
1.6.2 按钮和指示灯电气符号
1.6.2 位置开关
用途：用于运部部件的位置或行程的检测和控制。 主要包括行程开关、微动开关、接近开关、光电 开关等。 1、行程开关构成：静触头、动静桥、压动杆。 工作原理与按钮相似，但操作形式为挡铁压动 式。 参见图1.6.3 2、分类：（操作头型式） 直杆式、单轮式、双轮式等 （按复位方式为自动复位式和非自动复位式）。 3、型号举例：ＬＸ１９ 行程开关外形
电动式等。
空气式时间继电器 电子式时间继电器 电动式时间继电器
空气式时间继电器
构成：电磁机构+触头+汽缸（活塞） 原理：利用空气阻尼的原理工作。
图1.4.3 a通电延时型、b断电延时型 主要参数： 延时类型及触点 吸引线圈电压， 延时范围 0.4~60S或0.4~180S 电气符号：图1.4.4 特点：价低、可靠、定时精度差
图1.1.1 磁路结构
1.1 电磁式低压电器
1.1.2 触头系统 结构：图1.1.2
桥式 ：点接触 面接触
指式：线接触，滚动摩擦，适用于大电 流。 材料：黄铜—指式；银铜合金—桥式
图1.1.2 触头结构示意图
1.1 电磁式低压电器
1.1.3 灭弧系统 用途：用于熄灭触头分断负载电流时产生的 电弧。 电弧种类：交流电弧和直流电弧 交流电弧存在交流过零点，电弧易熄灭 灭弧原理：
图1.3.3 低压断路器工作原理图
塑壳式断路器
NB1LE-04电子式剩余电流动作 断路器
图1.3.4 低压断路器符号
1.4 继电器
用途：根据信号变化，接通或断开电路（信号变换） 构成：传感器+输出触点 分类：中间、电流（过、欠）、电压（过、欠）、时
间、热继电器、速度、压力、温度等 1.4.1 中间继电器 1.4.2电流继电器 1.4.3 时间继电器 1.4.4 热继电器 1.4.5 速度继电器 1.4.6 固态继电器
图1.6.3 行程开关结构示意图
2、接近开关
分类：电感式、电容式、霍尔式 用途：非接触式，能检测金属物体的接近
状态。
3、光电开关
工作原理：利用红外发射和接收的原理检
测物体的到来。 主要类型：
对射式—发射和接收分开设置，物体经过时， 阻断光源。 反射式—发射和接收装在一起，利用被捡物体 的反射工作。
①迅速拉长电弧 ②冷却和去游离法
1.1 电磁式低压电器
灭弧方法：
①机械灭弧法：利用弹性力、迅速拉长电弧 ②缝灭弧法：分割电弧，并有冷却作用。如： 纵缝陶土灭弧罩 ③ 栅片灭弧法：金属栅片分割电弧 见图1.1.3 ④磁吹灭弧法：电磁吸力的作用下迅速拉长电 弧使用于熄灭直流电弧。
图1.1.3 栅片灭弧
图1.4.3 时间继电器
图1.4.4 时间继电器的电气图形 及文字符号
