常用低压电器元器件
常用低压电气元件介绍资料
常用低压电气元件介绍资料低压电气元件是电气系统中常用的一类元件，包括开关、保险丝、继电器、断路器等。
它们在各种电气设备中发挥重要的作用，保障电气系统的正常运行和安全性。
以下是对常用低压电气元件的介绍资料。
一、开关开关是控制电路的通断的元件，其主要作用是实现对电路的分断和连接。
根据不同的应用场合和功能要求，开关可分为手动开关、自动开关和远程开关。
手动开关常见的有按钮开关、旋钮开关、电刀开关等，用于手动控制电路的开关动作；自动开关主要包括传感器开关和光电开关，用于检测电气信号或光信号来自动控制电路的开关动作；远程开关主要是基于无线通信技术实现的无线遥控开关，可以在远程控制电路的通断。
二、保险丝保险丝是一种安全保护元件，主要用于防止电路中过电流导致线路或设备损坏。
其工作原理是当电路中的电流超过保险丝额定电流时，保险丝内部熔断丝瞬间熔断，切断电流，起到保护作用。
根据不同的额定电流和工作电压，保险丝可分为各种规格和型号。
常见的保险丝有玻璃管保险丝、陶瓷保险丝、塑料保险丝等。
三、继电器继电器是一种电控设备，主要用于在较弱的电信号控制下，实现较大电流或高压的电路切断和接通动作。
继电器具有电气隔离和放大电路的功能，广泛应用于各种自动控制系统、电气设备、机械设备等。
继电器一般由电磁铁和多个触点组成，根据触点类型和工作电压，可分为常开继电器、常闭继电器、交流继电器、直流继电器等多种类型。
四、断路器断路器是一种用于保护电气系统的开关装置，主要用于过载保护和短路保护。
它具有自动切断电路的功能，可以在电路中出现过载或短路故障时快速切断电流，保护线路或设备不受损坏。
断路器根据不同的断路器额定电流和额定间隔，可分为空气断路器、塑壳断路器、真空断路器、油浸断路器等不同类型。
五、插座插座是用于连接电器设备和供电系统的接口，通常由插头和插座两部分组成。
插座可根据不同的供电电压和电流需求，分为大型插座和小型插座。
大型插座通常用于家庭和办公场所，用于连接电视、电脑、空调等较大功率的电器设备。

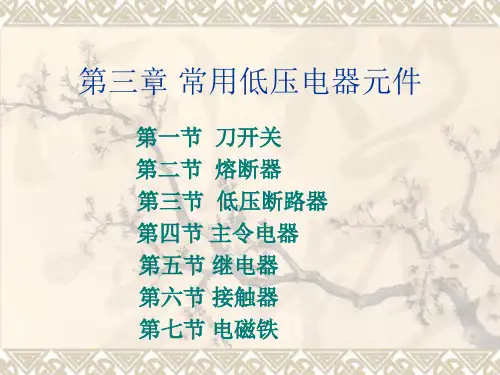

第三章 常用低压电器元件共133页
2.额定电流：指在规定条件下，保护电器正常工作的 电流值。目前国内生产的刀开关的额定电流一般 为10 、15、20、30、60、100、200、400、600、 1000、1500等。
按形状分，可分为：平头管状保险丝（又可分为内焊保险丝与外焊保险丝）、
尖头管状保险丝、铡刀式保险丝、螺旋式保险丝、插片式保险丝、平板式保险
丝、裹敷式保险丝、贴片式保险丝。
按熔断速度分，可分为：特慢速保险丝（一般用TT表示）、慢速保险丝
（一般用T表示）、中速保险丝（一般用M表示）、快速保险丝（一般用F表
熔断器主要由熔体和安装熔体的熔管和熔座组成。其中熔 体是主要部分，既是感受元件又是执行元件。熔体可以做成丝状、 片状、带状、笼状，材料有两类：低熔点材料，如铅、锌、锡及 铅锡合金；另一类为高熔点材料，如银、铜、铝等。熔管的材料 为陶瓷、绝缘钢纸或玻璃纤维。
二、 熔断器（fuse-link）的分类：
熔体的材料和形状：
1.熔体材料：低熔点材料和高熔点材料
低熔点材料包括铅、锡、锌、铅锡合金、低熔点合金等。
高熔点材料包括银、铜、铝等。
“冶金效应”：指在采用高熔点金属材料的基础上，局部使 用低熔点材料。例如：铜熔体上焊锡球或锡块。当通过短路 电流时，熔体温度上升到低熔点金属锡的熔点时，锡首先熔 化渗入铜中，使铜熔体局部成为合金，因而熔点下降，也就 是液化的低熔点材料成为高熔点材料的“熔剂”，从而成为 合金。而合金的熔点比高熔点材料的熔点低，电阻率较大， 使局部发热剧增，缩短了熔化时间。大大改善了保护特性。
示）、特快速保险丝（一般用FF表示）。
常用低压电器元件
自动开关
自动开关:（又称自动空气断路器），它相当于刀闸 开关、熔断器、热继电器和欠电压继电器的组合。
作用:线路发生短路、过载 （过电流）、欠压故障时，可 以自动切断电路，是配电设备 中应用最普遍的一种保护电器 设备。
自动开关的构造：由触头系统、 灭弧系统、脱扣器及机械传动 机构组成。
熔断器
熔断器产品外形图
FR
行程开关
行程开关：主要用于将机械位移变为电信号，以 实现对机械运动的电气控制。行程开关被广泛的 使用在各类机床、起重机械等设备上，作为电路 自动切换、限位保护、行程控制等用。
限位行程开关
护罩行程开关
文字标号：SQ
闭
转换开关
转换开关：又称组合开关，是手动控制电器，属刀开关类型。
作用：主要用于电源引入、多路控制电路的切换及小容量电动 机的起动、停止、正反转和调速控制等。
电器符号标注
电器名称 闸刀开关
熔断器 按钮
接触器
热继电器 行程开关
文字标号
图形符号
QS
FU
SB KM
FR SQ
常开： 常闭： 组合开关： 主触头： 辅助常开触头： 辅助常闭触头： 线圈：
发热元件： 常闭触头： 常开： 常闭：
FU
符号
作用：用于短路保护。
组成: 熔断器主要由熔体和 安
装熔体的绝缘管(绝缘 座)组成。
使用: 熔体串接于被保护的电 路中，当电路发生短路 故障时，熔体被瞬时熔 断而分断电路，起到保 护作用。
熔断器盒及熔断器
控制变压器
作用： 一隔离防止触电； 二方便获取合适的电压
输入：220V，380V 输出：0V，
KM
接触器控制对象：电动机及其它电力负载
常用低压电气元件介绍
图3.3：低压短路器的工作原理图 1—分段弹簧；2—主触头；3—传动杆； 4—锁扣；5—过电流脱扣器； 6—欠电压脱扣器；7—分励脱扣器；
欠电压脱扣器6并联于主电路，在主电路电压正常时，其衔铁吸合， 当电路电压低于规定值时，其衔铁释放，顶杆也将锁扣4顶开，使主电路 断开。 分励脱扣器7由控制电源供电，它可以根据操作人员的命令或其他信 号使线圈通电，衔铁吸合，顶杆向上将锁扣4顶开，使主触头断开。
目 录 / 低压元器件
RS Tech
01
电路元件
02
气路元件
03
接线规范
04
结束
RS Tech
低压电器元件介绍
一、低压电器的概述 二、主令开关 三、断路器 四、继电器 五、交流接触器 六、热继电器 七、熔断器 八、开关电源 九、指示灯
一、低压电器概述
RS Tech
电器基础知识
电器控制系统都是由用电设备、控制电器和保护电器组成的 。用来控制用电设备工作状态的电器称为控制电器。用来保护电 源和用电设备的电器称为保护电器。在低压供电系统中使用的电
固态继电器 RS Tech 固态继电器是一种具有类似电磁式继电器功能，输入回路与输 出回路隔离，无机械运动机构的继电器，由于是无触点结构，因此 称为固态继电器。由半导体器件或电子电路功能块与电磁式继电器 组成的继电器称为混合式固态继电器。固态继电器与电磁式相比有 明显的优点。 固态继电器的优点： 1、无运动零件，因此动作速度快，接触可靠，抗震动、冲击性能好， 无动作噪声。 2、无燃弧触点，对其他电路干扰小，没有因火花而引起爆炸的危险。 3、输入功率小，灵敏度高。 4、容易做成多功能继电器。 5、使用寿命长。
RS Tech
功能：常用在机床的控
常用低压元件表
低压元器件汇总1．施耐德：空气断路器MT，塑壳断路器NS，微型断路器，交流接触器LC1，热继电器LR2，信号灯、按钮XB2系列，隔离开关INT系列，避雷器PRD65系列，软起动器ATS48Q，变频器ATV系列, 电动机保护器GV2系列，双电源切换装置ATS系列，2．梅兰日兰：微型开关C65N，漏电开关Vigi，NC100H，3．上海人民电器：框架开关RMW1，DW15系列，ME系列，塑壳开关RMM1，DZ 系列，热继电器T系列，交流接触器B系列，CK1系列，4．ABB：空气断路器F系列，E系列(带MIC5.0P控制单元)，塑壳断路器S 系列，接触器A系列，热继电器UA， TA系列，变频器ACS800系列，ACS401系列，ACS601系列，软起动器PSTB系列，PSS系列，PST系列，微型断路器S250、S270系列，双电源切换装置DPT/SE系列，隔离开关E273系列，小型隔离开关E233，功率因数控制器RVC系列, 刀熔开关OESA, 电涌保护器OVR系列, 电动机保护继电器SPEM系列，避雷器OVR3N系列，5．西门子: 框架式断路器3WL系列(外配PM500加通讯接口)，塑壳断路器3VF、3VU系列，微型开关3RV系列，接触器3RT，3RU，3TF系列，热继电器3UF50，3UA系列，微型开关5SX7、5SX4系列，6．杭州之江开关厂：空气断路器HSW1系列，塑壳断路器HSM1系列，DZ20系列，交流接触器HSC1系列，微型开关HSM8系列，7．凯帆公司：空气断路器KFW2系列，塑壳开关KFM2，双电源切换开关KFQ 系列，8．上海华通开关厂：框架式断路器ZW1，塑壳断路器SM30S系列9．金钟默勒电器：框架断路器IZMH3分断能力为100KA、IZMB2分断能力为80KA、IZMN1分断能力为65KA，接触器DIL，热继电器Z系列，塑壳断路器NZM系列，微型断路器L7系列，10．常熟开关厂：塑壳断路器CM1系列，框架断路器CW1，交流接触器CK1，11．常州凯隆电器：塑壳开关CKM33系列，12．上海精益：交流接触器HC1，塑壳断路器HM3系列，框架断路器HA系列，双电源切换开关HMQ2系列，13．日本高田：双投开关TGMES系列，14．TCL国际电工：微型开关TIB系列，漏电开关TIBL系列，15．苏州燎原电器：塑壳开关SLM1系列，16．上海华通开关厂：框架式断路器ZW1系列，塑壳断路器SM30系列，微型断路器ZB30系列17．长征电器：框架断路器CB11，塑壳断路器CBM30，18．海格：微型断路器MD、ND，19．常熟富士电机公司：接触器SC系列，热继电器TK系列，变频器ACS800，软启动器PST、PSD系列，20．法国溯高美：双投装置SMVS，SIRCOVER型，21．沈阳斯沃：自动转换开关GLD系列，22．南京安网：SVS系列，23．惠州海格：微型断路器MC系列，24．厦门电气控制设备厂：双投隔离开关QAS，25．正泰：框架开关NA1-H，塑壳开关NM1-R系列，26．LG：框架开关ABE、ELB系列，27．北京爱劳：避雷器DSOP系列，28．上海雷诺尔：软起动器JJR系列，微型监控电机保护器RDB-A系列，29．无锡韩光：双投装置WHK系列，30．上海稳压器厂：稳压器SBW系列；31．德力西：塑壳断路器CDM7系列，微型断路器CDB7系列，32．通用电气：框架断路器MPA系列，塑壳断路器ND160系列，接触器M-CL 系列，热继电器RT系列；33．保定众诚电气公司: 电动机综合保护器ZT-MKB系列,34．天津万高:双电源切换WATSP系列,35．上海雷威科技: 浪涌保护器DR系列,36．长春腾新电气：智能控保装置ZT-MKB系列，37．上海维可：铁壳开关HH3、HH4系列，38．南京华通电器：动态补偿MUS-C，39．南自：变送器S3系列，40．环宇电器：框架断路器HUW1系列，塑壳断路器HUM8系列，接触器HUC1系列，微型开关HUM18系列，41．北京东方中光防雷公司：三相电源避雷器；42．天水213电器：热继电器JRS4系列，43．广西南宁奥丰电气有限公司：电源防雷器(法国CITEL)DS74R型，44．广州雷迅：避雷器FLD系列；45．日本三菱公司：框架断路器AE-SS系列，塑壳断路器NF系列，46．长征电器九厂：框架式断路器ME系列，47．韩国三和技研株式会社：热继电器EOCR系列，48．苏州智能配电：马达智能控制器ST503系列，49．其他：刀熔开关QSA系列，隔离开关QP系列，隔离开关HD13BX系列，自耦变压器QZB系列；箱变用元器件汇总1．F&G公司：环网柜SF6，2．LK公司：负荷开关LK-LBS(手动操作)，FZN45-12(手动操作)3．本公司：SF6负荷开关FLN36-12(手动操作)，4．德国DRIESCHER公司：SF6环网柜GISELA5．ABB：负荷开关NAL-12(手动操作), SF6负荷开关SFG-12(电动操作)6．意大利VEI公司：负荷开关ISARC1-04(手动操作)，。
常用低压电气元件介绍
常用低压电气元件介绍1. 传感器1.1 温度传感器温度传感器是一种能够将物体的温度转化为可测量的电信号的设备。
常见的温度传感器包括热敏电阻、热电偶和半导体温度传感器等。
热敏电阻的电阻值随温度的变化而变化，热电偶利用两个不同材料的接触产生的电压差来测量温度，而半导体温度传感器那么利用半导体材料的电阻特性随温度变化而变化来测量温度。
1.2 光电传感器光电传感器是一种利用光敏元件来感应光信号的设备。
常见的光电传感器包括光敏二极管、光敏电阻和光电开关等。
光敏二极管是一种能够将光信号转化为电流的器件，光敏电阻那么是利用光照强度来改变电阻值，而光电开关那么是通过光敏元件感应光信号来控制开关动作。
2. 开关2.1 继电器继电器是一种能够通过电磁力作用来控制电路开关的电气元件。
继电器由电磁线圈和一组触点组成，当电磁线圈通电时，会产生电磁力引起触点动作。
继电器常用于电路的控制和保护，可以实现接通、断开和切换电路等功能。
2.2 开关按钮开关按钮是一种常用的电气元件，用于手动控制电路的开关。
开关按钮通常由按钮和电气接触装置组成，当按钮按下时，接触装置闭合或断开电路。
开关按钮广泛应用于各种电气设备和控制系统中，用于控制电源、启动和停止设备等。
3.1 保险丝保险丝是一种常见的过载保护装置，用于在电路过载时自动切断电流，以保护电气设备和电路不受损坏。
保险丝一般由导电丝和保护管组成，当电流超过保险丝额定电流时，导电丝会熔断从而切断电路。
3.2 断路器断路器是一种能够在电路过载和短路时自动切断电流的保护装置。
断路器通常由触发装置和熔断器组成，触发装置可以根据电流大小和时间特性来进行灵敏的判断和动作，而熔断器那么在电流过载时熔断，切断电路。
断路器可以重复使用，并且可以手动复位。
4.1 开关电源开关电源是一种能够将交流电转换为直流电供应电气设备的装置。
开关电源通过开关元件控制输入交流电的导通和截止，使得输出电压稳定在所需要的值。
开关电源具有高效率、体积小、重量轻等优点，广泛应用于电子设备和工业自动化领域。
常用低压电气元件介绍
常用低压电气元件介绍低压电气元件是指在电力系统中工作电压低于1000伏的各种电气元件。
它们广泛应用于建筑、工业、交通和家庭等领域，起到了保护、控制、分配和传输电能的作用。
下面将介绍几种常用的低压电气元件。
1.断路器：断路器是低压电气系统中最常用的保护装置之一，主要用于保护各种电气设备免受短路和过载的损害。
断路器能够在电路发生故障时迅速切断电流，保护电气设备的安全运行。
2.熔断器：熔断器是一种保护装置，它能够在电路中故障电流超过额定电流时熔断，起到保护电气设备的作用。
熔断器通常由金属丝或环路制成，当电流过大时，金属丝或环路会熔断，切断电路，防止故障扩大。
3.接触器：接触器是一种电磁开关，它能够远程控制电路的开关状态。
接触器通常由控制电路和主回路组成，当控制电路通电时，通过电磁作用原理使主回路接通或切断。
接触器广泛应用于控制电动机和其他大功率电器设备。
4.开关：开关是一种用于切换电路的装置，它通常包括一个或多个开关单元。
开关能够将电路连接或切断，实现对电器设备的控制。
开关广泛应用于家庭、办公室和工业场所等场合。
5.保护继电器：保护继电器是一种装置，能够监测电气设备工作状态并迅速做出响应。
保护继电器具有过载、短路、电压不平衡、过电压和欠电压等保护功能，可以防止电气设备损坏和人身危险。
6.接地保护装置：接地保护装置用于将电气设备的金属部分与地之间建立可靠的连接，以保护人员免受触电危险。
接地保护装置能够检测到电气设备的接地故障，并及时切断故障电路，确保人员的安全。
7.变压器：变压器用于将电能从一种电压转换为另一种电压，以满足不同设备的电压需求。
变压器广泛应用于电力系统、工业设备、家庭电器等领域。
8.控制电缆：控制电缆用于传输控制信号，通常由多根绞合在一起的导线组成。
控制电缆具有良好的抗干扰能力和可靠的传输性能，用于连接自动化设备和控制系统。
9.接线端子：接线端子用于连接电气设备的导线，起到固定和导电的作用。
低压电气元件大全，赶紧收藏！
低压电气元件大全，赶紧收藏！
一、低压电器
1、定义
电器：凡是能对电路进行切换、控制、保护、检测、变换和调节的元件。
高压电器：指额定电压为3000V及以上的电器。
低压电器：指工作在交流电压1200V、直流1500V及以下电器。
2、分类
低压配电电器:用于供电，如刀开关、断路器等；
低压控制电器:用于控制，如接触器、继电器、控制器等；
低压主令电器:用于发送控制指令，如按钮、主令开关、行程开关和万能转换开关等；
低压保护电器:用于安全保护，如熔断器、热继电器、电压继电器、电流继电器等。
低压执行电器:用于执行和传动功能的电路，如电磁铁、电磁离合器等。
3、基本结构
1）电磁机构
组成：吸引线圈、铁芯和衔铁组成，
衔铁的运动方式：直动式和拍合式。
吸引线圈作用：将电能转换为磁能，衔铁在电磁吸力作用下使铁芯吸合。
电压线圈：并联在电路中，匝数多、导线细。
电流线圈：串联在电路中，匝数少、导线粗。
交流线圈：短而粗，有骨架。
直流线圈：细而长，无骨架。
2）触头系统
触头用来接通和分断被控制电路。
（1）触头接触形式：点接触、线接触和面接触。
（2）触头材料：镀银，嵌银
（3）灭弧：
①机械灭弧法：利用弹性力、迅速拉长电弧；
②缝灭弧法：分割电弧，并有冷却作用。
如：纵缝陶土灭弧罩；
③栅片灭弧法：金属栅片分割电弧；
④磁吹灭弧法：电磁吸力的作用下迅速拉长电弧使用于熄灭直流电弧。
二、低压配电电器。
