计算机视觉摄影测量的数学模型

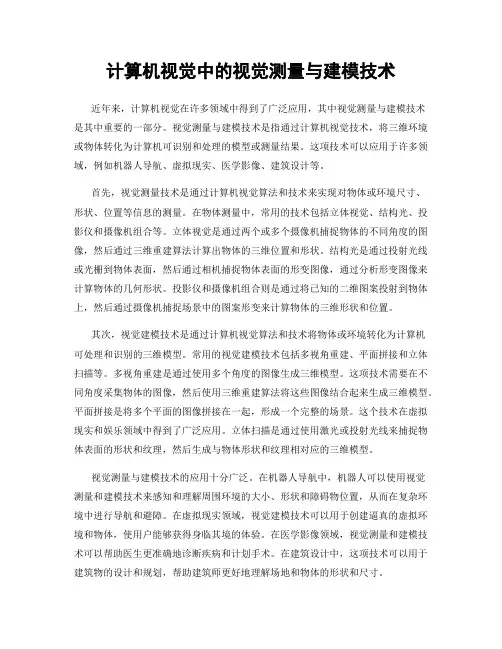

计算机视觉中的视觉测量与建模技术
计算机视觉中的视觉测量与建模技术近年来，计算机视觉在许多领域中得到了广泛应用，其中视觉测量与建模技术是其中重要的一部分。
视觉测量与建模技术是指通过计算机视觉技术，将三维环境或物体转化为计算机可识别和处理的模型或测量结果。
这项技术可以应用于许多领域，例如机器人导航、虚拟现实、医学影像、建筑设计等。
首先，视觉测量技术是通过计算机视觉算法和技术来实现对物体或环境尺寸、形状、位置等信息的测量。
在物体测量中，常用的技术包括立体视觉、结构光、投影仪和摄像机组合等。
立体视觉是通过两个或多个摄像机捕捉物体的不同角度的图像，然后通过三维重建算法计算出物体的三维位置和形状。
结构光是通过投射光线或光栅到物体表面，然后通过相机捕捉物体表面的形变图像，通过分析形变图像来计算物体的几何形状。
投影仪和摄像机组合则是通过将已知的二维图案投射到物体上，然后通过摄像机捕捉场景中的图案形变来计算物体的三维形状和位置。
其次，视觉建模技术是通过计算机视觉算法和技术将物体或环境转化为计算机可处理和识别的三维模型。
常用的视觉建模技术包括多视角重建、平面拼接和立体扫描等。
多视角重建是通过使用多个角度的图像生成三维模型。
这项技术需要在不同角度采集物体的图像，然后使用三维重建算法将这些图像结合起来生成三维模型。
平面拼接是将多个平面的图像拼接在一起，形成一个完整的场景。
这个技术在虚拟现实和娱乐领域中得到了广泛应用。
立体扫描是通过使用激光或投射光线来捕捉物体表面的形状和纹理，然后生成与物体形状和纹理相对应的三维模型。
视觉测量与建模技术的应用十分广泛。
在机器人导航中，机器人可以使用视觉测量和建模技术来感知和理解周围环境的大小、形状和障碍物位置，从而在复杂环境中进行导航和避障。
在虚拟现实领域，视觉建模技术可以用于创建逼真的虚拟环境和物体，使用户能够获得身临其境的体验。
在医学影像领域，视觉测量和建模技术可以帮助医生更准确地诊断疾病和计划手术。
在建筑设计中，这项技术可以用于建筑物的设计和规划，帮助建筑师更好地理解场地和物体的形状和尺寸。

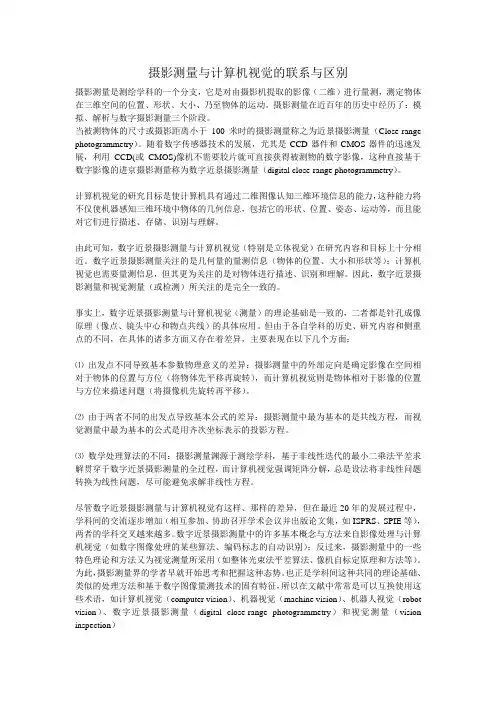

摄影测量与计算机视觉的联系与区别
摄影测量与计算机视觉的联系与区别摄影测量是测绘学科的一个分支，它是对由摄影机提取的影像（二维）进行量测，测定物体在三维空间的位置、形状、大小、乃至物体的运动。
摄影测量在近百年的历史中经历了：模拟、解析与数字摄影测量三个阶段。
当被测物体的尺寸或摄影距离小于100米时的摄影测量称之为近景摄影测量（Close-range photogrammetry）。
随着数字传感器技术的发展，尤其是CCD器件和CMOS器件的迅速发展，利用CCD(或CMOS)像机不需要胶片就可直接获得被测物的数字影像，这种直接基于数字影像的进京摄影测量称为数字近景摄影测量（digital close-range photogrammetry）。
计算机视觉的研究目标是使计算机具有通过二维图像认知三维环境信息的能力，这种能力将不仅使机器感知三维环境中物体的几何信息，包括它的形状、位置、姿态、运动等，而且能对它们进行描述、存储、识别与理解。
由此可知，数字近景摄影测量与计算机视觉（特别是立体视觉）在研究内容和目标上十分相近。
数字近景摄影测量关注的是几何量的量测信息（物体的位置、大小和形状等）；计算机视觉也需要量测信息，但其更为关注的是对物体进行描述、识别和理解。
因此，数字近景摄影测量和视觉测量（或检测）所关注的是完全一致的。
事实上，数字近景摄影测量与计算机视觉（测量）的理论基础是一致的，二者都是针孔成像原理（像点、镜头中心和物点共线）的具体应用。
但由于各自学科的历史、研究内容和侧重点的不同，在具体的诸多方面又存在着差异，主要表现在以下几个方面：⑴出发点不同导致基本参数物理意义的差异：摄影测量中的外部定向是确定影像在空间相对于物体的位置与方位（将物体先平移再旋转），而计算机视觉则是物体相对于影像的位置与方位来描述问题（将摄像机先旋转再平移）。
⑵由于两者不同的出发点导致基本公式的差异：摄影测量中最为基本的是共线方程，而视觉测量中最为基本的公式是用齐次坐标表示的投影方程。

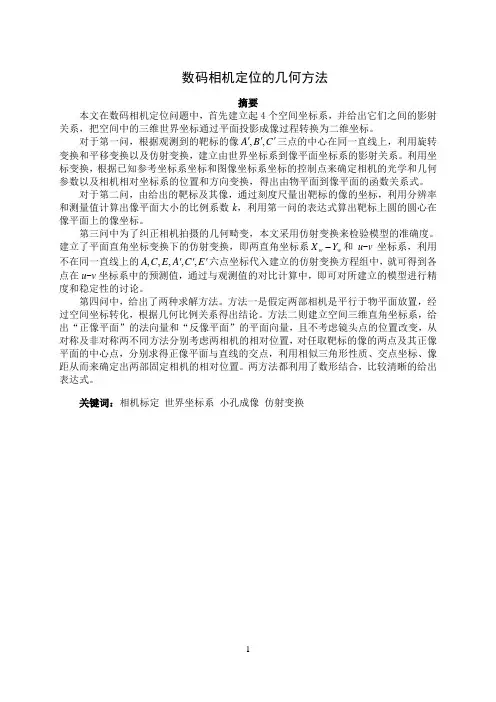

数学建模-数码相机(高一)
数码相机定位的几何方法摘要本文在数码相机定位问题中，首先建立起4个空间坐标系，并给出它们之间的影射关系，把空间中的三维世界坐标通过平面投影成像过程转换为二维坐标。
对于第一问，根据观测到的靶标的像C B A ''',,三点的中心在同一直线上，利用旋转变换和平移变换以及仿射变换，建立由世界坐标系到像平面坐标系的影射关系。
利用坐标变换，根据已知参考坐标系坐标和图像坐标系坐标的控制点来确定相机的光学和几何参数以及相机相对坐标系的位置和方向变换，得出由物平面到像平面的函数关系式。
对于第二问，由给出的靶标及其像，通过刻度尺量出靶标的像的坐标，利用分辨率和测量值计算出像平面大小的比例系数k ，利用第一问的表达式算出靶标上圆的圆心在像平面上的像坐标。
第三问中为了纠正相机拍摄的几何畸变，本文采用仿射变换来检验模型的准确度。
建立了平面直角坐标变换下的仿射变换，即两直角坐标系w w Y X -和u -v 坐标系，利用不在同一直线上的E C A E C A ''',,,,,六点坐标代入建立的仿射变换方程组中，就可得到各点在u -v 坐标系中的预测值，通过与观测值的对比计算中，即可对所建立的模型进行精度和稳定性的讨论。
第四问中，给出了两种求解方法。
方法一是假定两部相机是平行于物平面放置，经过空间坐标转化，根据几何比例关系得出结论。
方法二则建立空间三维直角坐标系，给出“正像平面”的法向量和“反像平面”的平面向量，且不考虑镜头点的位置改变，从对称及非对称两不同方法分别考虑两相机的相对位置，对任取靶标的像的两点及其正像平面的中心点，分别求得正像平面与直线的交点，利用相似三角形性质、交点坐标、像距从而来确定出两部固定相机的相对位置。
两方法都利用了数形结合，比较清晰的给出表达式。
关键词：相机标定 世界坐标系 小孔成像 仿射变换一、问题的提出1、背景随着计算机硬件、软件、图像采集、处理技术的迅速发展，计算机视觉的理论和技术已被广泛地应用于医学图像处理、机器人技术、文字识别、工业检测、军事侦察、地理勘察和现场测量等。
如何使用数字摄影测量技术进行三维建模
如何使用数字摄影测量技术进行三维建模数字摄影测量技术（Photogrammetry）是一种通过对照片进行测量和分析，以获得三维测量数据的方法。
该技术已经广泛应用于许多领域，如城市规划、建筑设计、遗址保护等。
本文将探讨使用数字摄影测量技术进行三维建模的方法和应用。
一、数字摄影测量技术的原理数字摄影测量技术基于相机成像原理和数学几何关系。
当相机与目标物之间存在一条光轴时，光线从目标物上的点经相机镜头投影在成像平面上形成一幅照片。
根据相机的内参数和外参数，可以通过对照片上的点进行测量和分析，计算出目标物在空间中的三维坐标。
二、获取照片数据进行三维建模的第一步是获取足够的照片数据。
可以使用单台或多台相机进行拍摄，相机的视角和位置应该能够覆盖整个目标物的范围，并保持一定的重叠度。
通过不同角度和位置的照片，可以从多个视角捕捉到目标物的不同面貌，有助于提高三维模型的准确性。
三、标定相机内参数标定是数字摄影测量技术中至关重要的一步。
标定相机内参数是为了确定相机的焦距、畸变参数等主要参数，以保证后续测量的准确性和精度。
标定可以通过场地标定或者相机标定板进行，标定板上通常有已知尺寸的特征点或者网格，通过对标定板上的特征点进行测量和分析，就可以得到相机的内参数。
四、测量与匹配测量与匹配是数字摄影测量技术的核心步骤。
这一步骤主要涉及图像处理和计算机视觉算法。
首先，对照片进行预处理，包括去除畸变、调整亮度和对比度等。
然后，使用特征提取算法提取出照片中的特征点，这些特征点可以是颜色、纹理或者边界。
接下来，使用特征匹配算法将相邻照片中的特征点进行匹配，形成一系列的匹配点对。
最后，通过三角测量算法，利用匹配点对计算目标物在空间中的坐标。
五、三维建模与可视化当获取到目标物在空间中的坐标后，就可以进行三维建模与可视化。
根据测量结果，可以生成点云数据，即将测量得到的三维坐标点连接起来形成一个点云模型。
除了点云模型，还可以通过表面重建算法生成三角面片，形成一个真实的三维模型。
与计算机视觉相关的数字摄影测量的发展
与计算机视觉相关的数字摄影测量的发展彭树鸿1王闻宇2朱光珠11.内蒙古航空遥感测绘院呼和浩特0100102.内蒙古自治区测绘院呼和浩特010051摘要：摄影测量在进入数字摄影测量时代时已与计算机视觉紧密地联系在了一起，二者面临着相同的基本问题，而计算机视觉是一个相对年轻且发展迅速的领域。
从摄影测量的理论、技术及其发展历史出发，总结了数字摄影测量与计算机视觉之间差异，试图探讨数字摄影测量中采用的与计算机视觉领域相关的一些关键技术。
关键词：数字摄影测量计算机视觉多目立体视觉影像匹配从这里了解西部资源从这里了解西部经济〖论文天地〗084WESTRN RESOURCES引言摄影测量学是一门古老的学科，若从1839年摄影术的发明算起，摄影测量学已有170多年的历史，而被普遍认为摄影测量学真正起点的是1851—1859年“交会摄影测量”的提出。
在这漫长的发展过程中，摄影测量学经历了模拟法、解析法和数字化三个阶段。
模拟摄影测量和解析摄影测量分别是以立体摄影测量的发明和计算机的发明为标志，因此很大程度上，计算机的发展决定了摄影测量学的发展。
在解析摄影测量中，计算机用于大规模的空中三角测量、区域网平差、数字测图，还用于计算共线方程，在解析测图仪中起着控制相片盘的实时运动，交会空间点位的作用。
而出现在数字摄影测量阶段的数字摄影测量工作站（digital photogrammetry workstation ，DPW ）就是一台计算机+各种功能的摄影测量软件。
如果说从模拟摄影测量到解析摄影测量的发展是一次技术的进步，那么从解析摄影测量到数字摄影测量的发展则是一场技术的革命。
数字摄影测量与模拟、解析摄影测量的最大区别在于：它处理的是数字影像而不再是模拟相片，更为重要的是它开始并将不断深入地利用计算机替代作业员的眼睛。
[1-2]毫无疑问，摄影测量进入数字摄影测量时代已经与计算机视觉紧密联系在一起了[2]。
计算机视觉是一个相对年轻而又发展迅速的领域。
使用数字摄影测量进行三维建模的步骤与技巧
使用数字摄影测量进行三维建模的步骤与技巧随着技术的不断发展，数字摄影测量被广泛应用于城市规划、建筑设计、文化遗产保护等领域。
通过使用数字摄影测量技术，我们可以在短时间内获取高精度的三维数据，从而实现三维建模。
本文将介绍数字摄影测量进行三维建模的步骤和技巧。
第一步，选择合适的设备和材料。
在进行数字摄影测量之前，我们需要准备好合适的设备和材料。
首先，需要一台高分辨率、高像素的数码相机，以保证拍摄的照片质量。
其次，需要一个稳定的三脚架，用于固定相机，避免拍摄过程中的晃动。
此外，还需要一条高精度的测量尺，用于测量实际场景中的尺寸。
第二步，选择合适的拍摄角度。
在进行数字摄影测量时，拍摄角度的选择非常重要。
要尽可能地避免透视畸变和遮挡。
因此，在选择拍摄角度时，应该尽量选择对称、稳定的位置，并确保摄像机与被拍摄物体之间的垂直角度为90度。
第三步，拍摄照片。
在进行数字摄影测量时，需要拍摄大量的照片，以覆盖被测对象的各个角度和细节。
为了确保测量的准确性，应该保持拍摄过程中相机的稳定，并在不同角度和距离上进行多次拍摄。
第四步，图像处理。
拍摄完照片后，需要对其进行图像处理。
首先，需要对照片进行校正，以去除透视畸变和图像畸变。
其次，需要对照片进行配准，以达到像素级的匹配。
最后，需要对照片进行融合，以生成完整的三维模型。
第五步，模型生成。
在图像处理完成后，可以使用特定的软件生成三维模型。
通常，这可以通过将配准后的照片导入三维建模软件中来实现。
在建模过程中，需要调整模型的参数和细节，以达到预期的效果。
第六步，模型优化。
生成的三维模型可能存在一些不完善或不准确的部分。
因此，在进行模型优化之前，需要对其进行检查和修复。
可以使用各种修复工具和算法，如纹理映射、拓扑修复等，以改善模型的质量和外观。
第七步，模型应用。
生成的三维模型可以应用于多个领域和用途。
例如，可以将其用于城市规划中的场景演示和模拟，以帮助规划师和决策者更好地理解和分析城市环境。
测绘技术中的摄影测量与立体视觉原理
测绘技术中的摄影测量与立体视觉原理摄影测量与立体视觉原理在现代测绘技术中起着重要的作用。
摄影测量是一种利用摄影测量技术获取地面对象信息的方法，而立体视觉原理是指通过两个或多个视点来获取场景的三维信息。
本文将介绍摄影测量与立体视觉原理在测绘领域的应用以及其原理和技术。
摄影测量是一种无损测量方法，通过对地面或物体进行拍摄，利用相机的成像原理和摄影测量技术，可以获取目标物体的尺寸、形状和位置等信息。
摄影测量通常使用航空摄影和遥感影像进行，可以覆盖广大的地理范围。
在现代地理信息系统（GIS）中，摄影测量技术被广泛应用于地图制作、城市规划、土地管理和环境监测等领域。
摄影测量的原理基于相机的投影原理和几何形状特征。
在摄影测量中，相机被视为一个具有特定焦距和位置的投影仪。
当相机镜头对准地面时，光线从地面上的点经过透镜投影到相机的感光面上，形成一个像素。
根据像素的位置和几何关系，可以推测出物体在空间中的位置和形状等信息。
为了精确测量地面上的点的位置，需要考虑相机的内部参数和外部参数，例如焦距、相机的倾斜角和旋转角度等。
立体视觉原理是指通过利用两个或多个视点来获取场景的三维信息。
立体视觉可以通过两个眼睛分别观察同一物体而形成的视差效应来感知物体的深度。
类似地，在摄影测量中，可以通过获取不同视点下的影像来计算物体的高程和形状等信息。
立体视觉原理在三维重建、虚拟现实和机器人导航等领域也得到广泛应用。
具体而言，在三维重建中，通过多个视点拍摄的影像可以用于重建场景的三维模型，从而实现对物体的精确测量和仿真。
摄影测量和立体视觉原理在测绘技术中的应用是多样化的。
例如，在地图制作中，摄影测量可以帮助获取地理空间信息，生成准确的地图数据。
地图制图中常用的航空摄影技术可以利用航空相机对地面进行高分辨率影像采集和测量。
此外，摄影测量也广泛应用于测绘与地理信息系统领域，用于地理数据库建设、遥感影像解译和地表覆盖分类等工作。
在城市规划和土地管理中，摄影测量和立体视觉原理可以提供高精度的地理数据，用于评估和分析城市的发展和土地利用情况。
cv 模型发展史
cv 模型发展史
CV（计算机视觉）模型发展至今已经经历了几个重要的里程碑和发展阶段。
以下是CV模型的发展史（CV模型是指用来处理和分析图像和视频数据的计算机算法和模型）：
1. 传统图像处理阶段（20世纪70-80年代）：
在这个阶段，CV模型主要依赖于传统的图像处理技术。
常使用的算法包括边缘检测、图像分割和特征提取。
传统的图像处理算法集中在低级的像素级和几何级处理，忽视了语义级别的理解。
因此，这时的CV模型对于复杂的图像任务表现有限。
2. 统计模型和机器学习阶段（20世纪90年代-2000年代）：
随着机器学习和统计学的发展，CV模型开始使用统计和机器学习方法来解决图像识别和分类问题。
常用的模型包括SVM、决策树和随机森林等。
这些模型为CV模型提供了更强的泛化能力和灵活性，使其在一些基本的视觉任务上取得了较好的结果。
3. 深度学习阶段（2010年代至今）：
随着深度学习技术的兴起，CV模型进入了一个新的阶段。
通过使用深度神经网络，CV模型能够自动从原始图像数据中学习有关特征的表示，并能够在目标识别、物体检测和图像分割等任务中取得令人瞩目的结果。
卷积神经网络（CNN）是CV模型中最常用的深度学习架构之一。
总体而言，CV模型的发展经历了从传统图像处理到机器学习和统计模型再到深度学习的演进过程。
随着硬件的发展和数据集的扩大，CV模型在图像识别、物体检测和图像分割等领域的性能不断提升，为我们提供了更多有关图像和视频数据的深层次理解和分析能力。
