数字电路试题及答案一、选择题（每题10分，共20分）1. 下列数字电路元件中，属于组合逻辑的是A. 集线器B. 隧道二极管C. 寄存器D. D触发器答案：A2. 十进制数 8 的二进制表示形式为A. 1010B. 1110C. 1000D. 1001答案：C3. 十六进制数 B 的二进制表示形式为A. 1010B. 1101C. 1111D. 1011答案：D4. 以下哪个逻辑门的输出是其他逻辑门输出的非A. 与门B. 或门C. 非门D. 异或门答案：C二、填空题（每题10分，共20分）1. 使用 2 输入 AND 门，将 A 和 B 两个开关输入，如果 A 和 B 均为高电平时，输出为________答案：高电平2. 使用 2 输入 OR 门，将 A 和 B 两个开关输入，如果 A 和 B 中有一个或两个为高电平时，输出为________答案：高电平3. 使用 2 输入 XOR 门，将 A 和 B 两个开关输入，如果 A 和 B 中只有一个为高电平时，输出为________答案：高电平4. 使用 2 输入 NAND 门时，输出为低电平的条件是________答案：A 和 B 均为高电平三、简答题（每题20分，共40分）1. 请简述组合逻辑和时序逻辑的区别。
答案：组合逻辑是指电路的输出仅由当前时刻的输入确定，与之前的输入无关。
组合逻辑电路的输出仅取决于输入信号的组合，对于相同的输入，始终保持相同的输出。
而时序逻辑是指电路的输出除了与当前输入有关外，还与之前的输入和输出有关。
时序逻辑电路的输出不仅取决于输入信号的组合，还受到电路之前状态的影响。
2. 请简述二进制和十六进制之间的转换原理。
答案：二进制是一种基于2的数制，只有两个数位 0 和 1。
而十六进制是一种基于16的数制，包含了 0 到 9 的数字和 A 到 F 的六个字母。
进行二进制到十六进制的转换时，将二进制数按照每四位分组，然后将每个四位二进制数转换为相应的十六进制数，最终得到的十六进制数就是对应的表示。
《数字集成电路》期末试卷(含答案)
浙江工业大学 / 学年第一学期 《数字电路和数字逻辑》期终考试试卷 A姓名 学号 班级 任课教师一、填空题（本大题共10小题，每空格1分，共10分）请在每小题的空格中填上正确答案。
错填、不填均无分。
1．十进制数（68）10对应的二进制数等于 ；2．描述组合逻辑电路逻辑功能的方法有真值表、逻辑函数、卡诺图、逻辑电路图、波形图和硬件描述语言（HDL ）法等，其中 描述法是基础且最直接。
3．1A ⊕可以简化为 。
4．图1所示逻辑电路对应的逻辑函数L 等于 。
A B L≥1&CYC图1 图25．如图2所示，当输入C 是（高电平，低电平） 时，AB Y =。
6．两输入端TTL 与非门的输出逻辑函数AB Z =，当A =B =1时，输出低电平且V Z =0.3V ，当该与非门加上负载后，输出电压将(增大，减小) 。
7．Moore 型时序电路和Mealy 型时序电路相比， 型电路的抗干扰能力更强。
8．与同步时序电路相比，异步时序电路的最大缺陷是会产生 状态。
9．JK 触发器的功能有置0、置1、保持和 。
10．现有容量为210×4位的SRAM2114，若要将其容量扩展成211×8位，则需要 片这样的RAM 。
二、选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
11．十进制数（172）10对应的8421BCD 编码是 。
【 】A ．（1111010）8421BCDB ．（10111010）8421BCDC ．（000101110010）8421BCD D ．（101110010）8421BCD12．逻辑函数AC B A C B A Z +=),,(包含 个最小项。
【 】A ．2B ．3C ．4D ．513．设标准TTL 与非门AB Z =的电源电压是+5V ，不带负载时输出高电平电压值等于+3.6V ，输出低电平电压值等于0.3V 。
数字电路试题及答案
数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。
答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。
答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。
答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。
答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。
答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。
答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。
数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。
2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。
时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。
《数字电路》期末试卷A卷

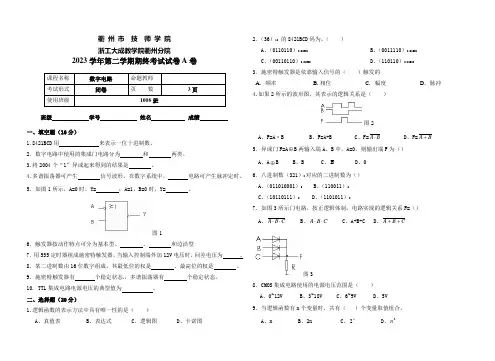

衢州市技师学院浙工大成教学院衢州分院2023学年第二学期期终考试试卷A卷课程名称数字电路命题教师考试形式闭卷页数3页使用班级1006班班级学号姓名成绩一、填空题（16分）1.8421BCD用来表示一位十进制数。
2. 数字电路中使用的集成门电路分为和两类。
3.将2004个“1”异或起来得到的结果是。
4.多谐振荡器可产生信号波形。
在数字系统中，电路可产生脉冲定时。
5. 如图1所示，A=0时，Y= ；A=1，B=0时，Y= 。
图16. 触发器按动作特点可分为基本型、、和边沿型7．用555定时器组成施密特触发器，当输入控制端外加12V电压时，回差电压为。
8. 某二进制数由16位数字组成，其最低位的权是，最高位的权是。
9. 施密特触发器有个稳定状态.，多谐振荡器有个稳定状态。
10. TTL集成电路电源电压的典型值为。
二、选择题（20分）1.逻辑函数的表示方法中具有唯一性的是（）A、真值表B、表达式C、逻辑图D、卡诺图2.（36）10的8421BCD码为。
（）A、（0110110）8421BCDB、（0011110）8421BCDC、（00110110）8421BCDD、（110110）8421BCD3. 施密特触发器是依靠输入信号的（）触发的A. 频率B.相位C. 幅度D. 脉冲4.如果2所示的波形图，其表示的逻辑关系是（）图2A、F=A·BB、F=A+BC、F=BA⋅ D、F=BA+5. 异或门F=A⊕B两输入端A、B中，A=0，则输出端F为（）A、A⊕BB、BC、BD、06. 八进制数（321）8对应的二进制数为（）A、（011010001）2B、（110011）2C、（10110111）2D、（1101011）27. 如图3所示门电路，按正逻辑体制，电路实现的逻辑关系F=（）A、CBA⋅⋅ B、CBA⋅⋅ C、A+B+C D、CBA++图38. CMOS集成电路使用的电源电压范围是（）A、0~12VB、3~18VC、6~9VD、5V9. 当逻辑函数有n个变量时，共有（）个变量取值组合。
2021年数字电路题库最终版

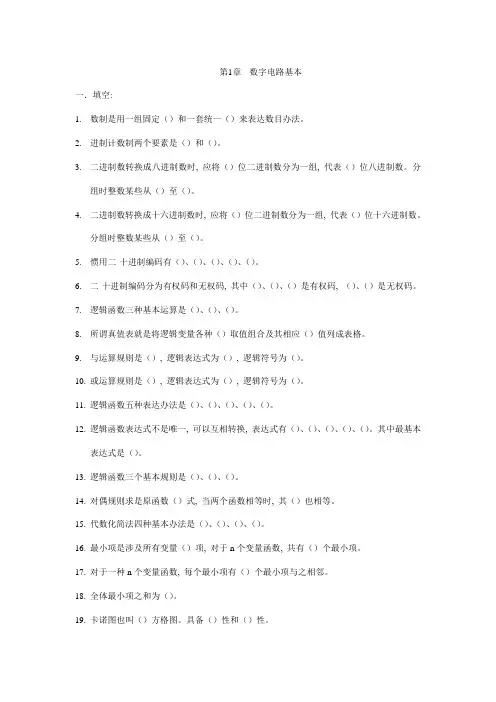

第1章数字电路基本一．填空:1.数制是用一组固定（）和一套统一（）来表达数目办法。
2.进制计数制两个要素是（）和（）。
3.二进制数转换成八进制数时, 应将（）位二进制数分为一组, 代表（）位八进制数。
分组时整数某些从（）至（）。
4.二进制数转换成十六进制数时, 应将（）位二进制数分为一组, 代表（）位十六进制数。
分组时整数某些从（）至（）。
5.惯用二-十进制编码有（）、（）、（）、（）、（）。
6.二-十进制编码分为有权码和无权码, 其中（）、（）、（）是有权码, （）、（）是无权码。
7.逻辑函数三种基本运算是（）、（）、（）。
8.所谓真值表就是将逻辑变量各种（）取值组合及其相应（）值列成表格。
9.与运算规则是（）, 逻辑表达式为（）, 逻辑符号为（）。
10.或运算规则是（）, 逻辑表达式为（）, 逻辑符号为（）。
11.逻辑函数五种表达办法是（）、（）、（）、（）、（）。
12.逻辑函数表达式不是唯一, 可以互相转换, 表达式有（）、（）、（）、（）、（）。
其中最基本表达式是（）。
13.逻辑函数三个基本规则是（）、（）、（）。
14.对偶规则求是原函数（）式, 当两个函数相等时, 其（）也相等。
15.代数化简法四种基本办法是（）、（）、（）、（）。
16.最小项是涉及所有变量（）项, 对于n个变量函数, 共有（）个最小项。
17.对于一种n个变量函数, 每个最小项有（）个最小项与之相邻。
18.全体最小项之和为（）。
19.卡诺图也叫（）方格图。
具备（）性和（）性。
20. 4个1方格卡诺圈可以消去（）个变量。
1． 数制转换:2． 将十进制数159转换为二进制、八进制、十六进制数。
3． 将十进制数237转换为二进制、八进制、十六进制数。
4． 将十进制数325转换为二进制、八进制、十六进制数。
5． 将十进制数229转换为二进制、八进制、十六进制数。
6． 将十进制数357转换为二进制、八进制、十六进制数。
7． 将（）二进制数转换为十进制数、八进制数和十六进制数。
数字电路试题及答案
数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。
7. 一个4位二进制计数器可以计数的最大数值是________。
8. 一个D触发器的两个主要输入端是________和________。
9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。
10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。
三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。
12. 解释什么是时钟信号，并说明它在数字电路中的作用。
四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。
14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。
答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
(2021年整理)数电题库及答案
数电题库及答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（数电题库及答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为数电题库及答案的全部内容。
数字电子技术习题库一、填空题（每空1分,共20分)1。
有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时,它相当于十进制数（ ).2。
三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ )。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5。
已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）.6. 如果对键盘上108个符号进行二进制编码，则至少要( ）位二进制数码. 7。
典型的TTL 与非门电路使用的电路为电源电压为（ )V ，其输出高电平为（ )V,输出低电平为( ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM.该ROM 有（ ）根地址线,有（ ）根数据读出线.10. 两片中规模集成电路10进制计数器串联后，最大计数容量为( ）位。
11.）;Y 3 ＝( ）。
12。
某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。
数字电路试题五套(含答案)
6、用N位移位寄存器构成的扭环形计数器的模是________.
7、若令JK触发器的J=K=T则构成的触发器为_______.
8、如图所示，Y=。
9、如图所示逻辑电路的输出Y=。
10、已知Y= ，则 =，Ｙ／＝。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路有关。
5.存储8位二进制信息，要个触发器。
6.JK触发器特征方程为。
二、单项选择题：(5×3=15分)
1.下列各式中的四变量A、B、C、D的最小项是：。
(A)ABCD(B)AB(C+D)(C) +B+C+ (D)A+B+C+D
2.Y= 的反函数为。
(A) = (B) =
(C) = (D) =
3.四个逻辑变量的取值组合共有。
8、某中规模寄存器内有3个触发器，用它构成的扭环型计数器模长为；构成最长模计数器模长为。
二、化简（每题5分，共20分）
1、用公式法化简下列逻辑函数。
1)
2)
2、用卡诺图法化简下列逻辑函数。
1) (0,2,3,4,8,10,11)
2) (0,1,4,9,12,)+ (2,3,6,10,11,14)
三、设计一个三变量判偶电路，当输入变量A，B，C中有偶数个1时，其输出为1；否则输出为0。并用3/8线译码器(74LS138)和适当门电路实现。（16分）
(A)8(B)16(C)4(D)15
4.已知逻辑函数F（A，B）＝AB＋AB，是函数值为1的A，B取值组合是：。
(A)00，11(B)01，00(C)01，10(D)01，11
