国标螺母尺寸规格表
螺母标准对比
(一)、英制螺帽1、依据ANSI/ASME B18.2.2、ANSI/ASME B18.6.3.(机械螺帽)、BSW916、JIS B 1181按其特性又可分为：普通螺帽(FINISHED HEX NUTS )(1/4以上含1/4规格)––FIN薄型螺帽(FINSHED HEX JAM NUTS)( (1/4以上含1/4规格)––JAM重型螺帽(HEAVY HEX NUTS) (1/4以上含1/4规格)––HVY机械螺帽(MACHINE SCREW NUTS)(#4-40-3/8规格)––M/S2、美制螺帽之区别：普通型、重型、薄型螺帽其可制造规格为1/4-1 1/2，机械型螺帽可制造规格为3/8以下。
英制螺帽相互区别主要在厚度，对边上也略有不同。
A、薄型螺帽和普通型对边一样，但薄型螺帽厚度比普通螺帽厚度要小。
B、机械螺帽对边比普通型螺帽大，厚度比薄型大、比普通型小。
C、重型螺帽对边比机械螺帽大，厚度加厚，其厚度略小于称呼径。
现以3/8螺帽为例：3、英制韦氏牙螺帽之区别(BSW916与JIS B 1181)：(二)、公制螺帽1、标准之区别：老国标、新国标、国际标准、德标、意标注：表中尺寸均为规格上限。
2、参照标准如下二、产品的识别：(一)、螺帽各部位图示：略(二)、螺帽标识：美标螺帽表示法以德标为例(ISO标准基本相同)FIN ANSI 5/16 - 18 DIN934 M8 - 1.25标准名称呼径牙数(每寸) 标准名称呼径牙距M/S ANSI #8 - 32 GB52-76 M8 - 1.25三、性能等级：性能等级≥8以及05级的螺帽必须在其支承面或侧面打凹字，或在倒角面打凸字标记，并且螺纹直径≥5mm的六角螺帽才需要标记，根据国际标准要求，加入我司注册商标，规定对螺帽标识如下：四、螺帽螺纹的种类(一)、为各国所制定的螺纹种类很多，目前，本公司生产的螺纹种类有以下几种：M——公制粗牙、细牙、极细牙UNC——联合制粗牙(英制)UNF——联合制细牙(英制)W——韦氏牙粗牙、细牙(JIS)另外英制中还有8螺纹系列(8-UN)、12螺纹系列(12-UN)。
常用标准件
常用标准件订正版１通用国标螺钉、螺栓、螺帽、弹垫、平垫按国标尺寸加工。
２特别用途的螺钉、螺栓、螺母，如：皇冠螺钉、弹性螺母、安全螺钉，按技术部要求加工。
３压、胀铆螺母、螺钉、拉铆螺母等按此标准生产，未注尺寸按PEM 标准进行生产。
3.1 小头拉铆螺母（Ⅰ型）所有铆接后情况资料 : 低碳钢 / 铝合金表面镀彩锌规格型号Ｄ资料厚度Ｓ铆后参照长度Ｈ母孔直径Ｄ0＋D2 D i h14 D is15 L SM3 M3 φφφSM4 M4 φφφSM5 M5 φφφ3.2 小头拉铆螺母 (Ⅱ )铆接后情况所有资料 : 低碳钢 / 铝合金表面镀彩锌规格型号Ｄ资料厚度Ｓ铆后参照长度Ｈ母孔直径Ｄ0＋ D 2 Di h14Kis15 LSCM3 M3 φ 5 φ 5 φ 5 SCM4 M4 φ 6 φ 6 φ 6 SCM5 M5 φ 7 φ 7 φ 73.3 沉头拉铆螺母铆接后情况所有铆接后情况所有资料: 低碳钢 / 铝合金表面镀彩锌规格型号Ｄ资料厚度Ｓ铆后参照长度Ｈ母孔直径Ｄ0D i h14 K is15 L is15＋DCM3 M3 φ5 φ 5 φ8CM4 M4 φ6 φ 6 φ8CM5 M5 φ7 φ 7 φ 103.4 六角平头拉铆螺母所有铆接后情况资料 : 低碳钢 / 铝合金表面镀彩锌型号规格 D 资料厚度Ｓ铆后参照长度ＨＤ0＋0.1 母孔直径 D i h14 D is15 LDHM4 M4 φ6 φ6 φ 9HM5 M5 φ7 φ7 φ 103.5 平头拉铆螺母所有铆接后情况资料 : 低碳钢 / 铝合金表面镀彩锌规格型号Ｄ资料厚度Ｓ铆后参照长度ＨＤ0＋0.1 母孔D i h14 D is15 L直径DFM3 M3 φ5 φ 5 φ8 FM4 M4 φ6 φ 6 φ9 FM5 M5 φ7 φ 7 φ 103.6 六角拉铆螺母（AEHS ）六角拉铆螺母螺纹规格螺母编号合用板厚范围A B C D 板开孔±±NOM. Max. 尺寸M6X1M6X13.7 通孔压铆螺母柱(SO)1资料 :Y12易切削钢2表面淬火，硬度要求 HRC32°3若表面没有作特别说明均为镀彩锌4螺纹为国标公制螺纹d D F L E 底孔尺寸型号规格±Max. A B ±±±当 L 为 10mm 以下时，螺纹为全螺纹合用板厚φφ3-20 SO-M3-1φφ4-20 SO-M3-2SO-M3A φφSO-M4-1φφ4-20 SO-M4-2SO-M5-1φφ4-25 SO-M5-2SO-M6-1φφ10 6-25 SO-M6-2当 L 为 10mm 以上时， E≥10mm当 L 为 10mm 以下时，螺纹为全螺纹当 L 为 10mm 以上时， E≥10mm特制螺母当 L 为 10mm 以下时，螺纹为全螺纹当 L 为 10mm 以上时， E≥10mm当 L 为 10mm 以下时，螺纹为全螺纹当 L 为 10mm 以上时， E≥10mm当 L 为 10mm 以下时，螺纹为全螺纹当 L 为 10mm 以上时， E≥10mm5.36.0备注：此标准合用于艾默生及其余企业标准，当华为技术产品图纸中标明压铆螺母柱时，所有尺寸与该标准中 SO-M3-XX 完整同样，当华为技术产品图纸中标明 M3-XX 压铆螺母柱时，则图示中 D 值尺寸为， F 值尺寸为，其余尺寸不变。
螺栓螺母型号及尺寸规格表m8
它的公称直径即大径为8毫米，螺距为1.25毫米，头部对边尺寸为13毫米，厚度为5毫米。
按螺纹的牙型分为粗牙和细牙两类，粗牙型在螺栓的标志中不显示。
螺栓按照性能等级分为3.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9八个等级，其中8.8级以上(含8.8级)螺栓材质为低碳合金钢或中碳钢并经热处理(淬火+回火)，通称高强度螺栓，8.8级以下(不含8.8级)通称普通螺栓。
m8螺栓规格尺寸表
m8螺丝的大直径是8毫米，中径是7.188毫米，小径是6.647毫米。
m代表米制螺纹，比如：m8*1.25*50意思是公称直径为8mm，螺距为1.25，螺杆长度为50mm，L表示螺栓的长度，D表示公称直径。
具体介绍如下：
1、螺纹距离
M8只能代表螺丝的规格中的一个部分，M8在螺丝的尺寸与规格中表示螺丝的距离。
因为每种螺丝的规格情况各不相同，其中便包括了螺丝纹与螺丝纹之间的距离。
如果两个螺丝纹之间的距离较大，则被称之为粗丝，而如果两个螺丝纹之间的距离较小，则称之为细丝。
但在测量与解释的过程中，可根据距离解释螺丝的具体规格。
2、螺杆距离
然而在m8的螺丝规格之后还应该增加两个数值，其中一个数值便代表了螺丝纹的整体长度，该距离用字母L来表示。
例如：m8*1.5*40，其中的1.5则是L的数值。
3、螺杆直径
正如前例所示：m8*1.5*40，其中40的数值用字母D来表示，而字母D则表示该螺丝的直径，也属于螺丝规格中的一个部分。
螺杆的直径普遍用毫米为单位，可根据规格决定螺杆的直径粗或细。
六角螺母国家标准
2017-2022六角螺母最新国家标准根据五金机电行业协会最新数据，2017-2022六角螺母最新国家标准在此前的标准上制定出来。
未来五年，在五金配件市场、五金建材市场，六角螺母等重要的标准件将会出现新的国家标准身影。
各位经销商、采购商可以遵循六角螺母最新国家标准进行采购、制作。
中华人民共和国国家标准六角螺母 C 级Hexagon nuts-Product grade CGB/T 41-2000 eqv ISO 4034:1999 代替GB/T 41-1986前言本标准等效采用国际标准ISO 4034：1999《六角螺母产品等级 C 级》。
本标准是国家标准“六角扳拧紧固件”产品系列标准的一部分。
五金建材、五金配件市场均可使用本标准。
该系列包括：a) 六角头螺栓：GB/T 27、GB/T 28、GB/T 29.1、GB/T 29.2、GB/T 31.1、GB/T 31.2、GB/T 31.3 、GB/T 32.1、GB/T 32.2、GB/T 32.3、GB/T 5780、GB/T 5781、GB/T 5782、GB/T 5783、GB/T 5784、GB/T 5785 和 GB/T 5786；b) 六角螺母：GB/T 41、GB/T 56、GB/T 802、GB/T 804、GB/T 805、GB/T808、GB/T 889.1、GB/T 889.2、GB/T 923、GB/T 6170、GB/T 6171、GB/T 6172.1、GB/T 6172.2、GB/T 6173、GB/T 6174、GB/T 6175、GB/T 6176、GB/T 6178、GB/T 6179、GB/T 6180、GB/T 6181、GB/T 6182、GB/T 6184、GB/T 6185.1、GB/T 6185.2、GB/T 6186、GB/T 9457、GB/T 9458、GB/T 9459 和 GB/T 18195；c) 六角法兰面螺栓：GB/T 5789、GB/T 5790 和 GB/T 16674；d) 六角法兰面螺母：GB/T 6177.1、GB/T 6177.2、GB/T 6183.1、GB/T6183.2、GB/T 6187.1 和 GB/T 6187.2；e) 栓接结构用螺栓连接副：GB/T 1228、GB/T 1229、GB/T 1230、GB/T 3632、GB/T 16939、GB/T 18230.1、GB/T 18230.2、GB/T 18230.3、GB/T 18230.3、GB/T 18230.4、GB/T 18230.5、GB/T 18230.6 和 GB/T 18230.7；f) 六角头螺钉、木螺钉、自攻螺钉信组合件：GB/T 838、GB/T 102、GB/T5285、GB/T 6563、GB/T 9456、GB/T 15856.4、GB/T 16824.1、GB/T 16824.2、GB/T 9074.11、GB/T 9074.12、GB/T 9074.13、GB/T 9074.14、GB/T 9074.15、GB/T 9074.16、GB/T 9074.17、GB/T 9074.20、GB/T 9074.21、GB/T 9074.22 和 GB/T 9074.23。

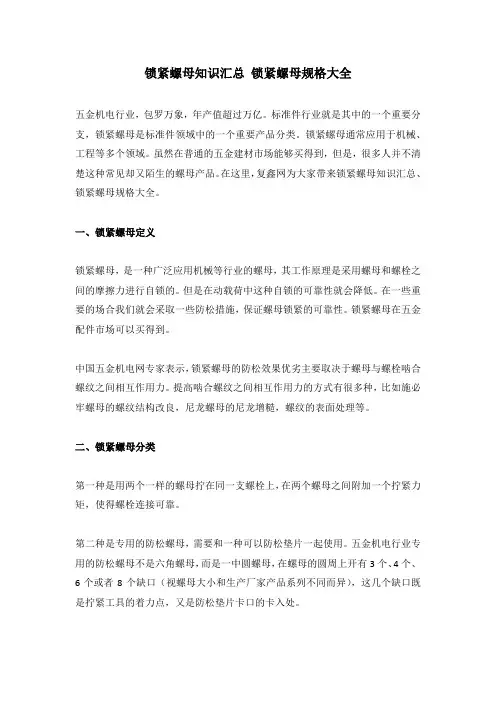

锁紧螺母知识汇总 锁紧螺母规格大全
锁紧螺母知识汇总锁紧螺母规格大全五金机电行业，包罗万象，年产值超过万亿。
标准件行业就是其中的一个重要分支，锁紧螺母是标准件领域中的一个重要产品分类。
锁紧螺母通常应用于机械、工程等多个领域。
虽然在普通的五金建材市场能够买得到，但是，很多人并不清楚这种常见却又陌生的螺母产品。
在这里，复鑫网为大家带来锁紧螺母知识汇总、锁紧螺母规格大全。
一、锁紧螺母定义锁紧螺母，是一种广泛应用机械等行业的螺母，其工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。
但是在动载荷中这种自锁的可靠性就会降低。
在一些重要的场合我们就会采取一些防松措施，保证螺母锁紧的可靠性。
锁紧螺母在五金配件市场可以买得到。
中国五金机电网专家表示，锁紧螺母的防松效果优劣主要取决于螺母与螺栓啮合螺纹之间相互作用力。
提高啮合螺纹之间相互作用力的方式有很多种，比如施必牢螺母的螺纹结构改良，尼龙螺母的尼龙增糙，螺纹的表面处理等。
二、锁紧螺母分类第一种是用两个一样的螺母拧在同一支螺栓上，在两个螺母之间附加一个拧紧力矩，使得螺栓连接可靠。
第二种是专用的防松螺母，需要和一种可以防松垫片一起使用。
五金机电行业专用的防松螺母不是六角螺母，而是一中圆螺母，在螺母的圆周上开有3个、4个、6个或者8个缺口（视螺母大小和生产厂家产品系列不同而异），这几个缺口既是拧紧工具的着力点，又是防松垫片卡口的卡入处。
第三种是在螺母的外圆表面至内圆螺纹面钻有贯穿的螺纹孔（一般是2个，在外圆面呈90分布），用来拧入小直径的沉头螺钉，目的是给螺纹施加一个向心方向的力，防止锁紧螺母松开。
五金配件市场上销售的质量比较好的锁紧螺母在螺母的内圆面镶有与该锁紧螺母螺纹一致的铜制小块，用于避免径向顶紧螺钉直接与被锁螺纹接触而损坏后者。
这种锁紧螺母在旋转运动类零件的轴端锁紧场合逐步开始应用，比如滚珠丝杠安装端轴承的防松。
第四种锁紧螺母是由两部分组成，每个部分都有交错的凸轮，由于内部楔式设计坡斜角度大于螺栓的螺母角度，这个组合便紧紧的咬合成一个整体，当有振动发生时，DISC-LOCK防松螺母凸起部分相互错动，产生抬升张力，从而达到完美的防松效果。
国标m10螺母尺寸
国标m10螺母尺寸螺母是一种常见的紧固件，在许多机械设计中发挥着重要的作用。
M10螺母是一种经典的螺母规格，也是使用较为广泛的一种螺母尺寸。
本文将主要介绍国标M10螺母的尺寸和相关知识。
一、国标M10螺母的定义国标M10螺母是一种公制螺纹规格的螺母，其直径为10毫米。
公制螺纹是一种通用的螺纹规格，其特点是螺纹的牙距、外径和内径是按照标准设定的。
与之相对应的是英制螺纹，其计量单位是英寸。
二、国标M10螺母尺寸参数国标M10螺母的尺寸参数主要包括外径、厚度、内径、螺距等。
1、外径：12.7毫米。
外径是螺母外侧所包围圆周的直径，也是螺母接触零件表面的直径。
2、厚度：8毫米。
厚度是螺母自身的高度，也是螺母用来接触零件的压力面的高度。
3、内径：10毫米。
内径是螺母内侧所包围圆周的直径，也是螺纹直径的大小。
4、螺距：1.5毫米。
螺距是螺母螺纹每圈的牙距，也是相邻两个牙轴线之间的距离。
三、国标M10螺母的用途M10螺母具有广泛的应用领域，常用于机械设备、汽车、家电等领域的紧固结构中。
同时，其还可作为螺纹传动系统的零部件，在传递动力、连接和调整等方面都有重要作用。
四、国标M10螺母的选用选用M10螺母需要考虑以下几个因素：1、负荷要求：不同的负荷对螺母的强度、硬度和耐腐蚀能力都有不同的要求。
2、零件表面：螺母直接接触的零件表面状况对螺母的要求也不同。
3、工作条件：工作条件的部分因素包括温度、湿度、化学介质等。
4、预加载要求：预加载是指在安装螺母时施加的初始压力，对于螺母的选用也有影响。
以上因素的综合考虑可以帮助我们进行科学合理的螺母选用。
五、总结国标M10螺母是一种重要的螺母规格，其尺寸参数应用广泛，一定程度上带动了高强度和高精度的螺母技术的发展。
正确的螺母选用可以提高机械设备的使用寿命和可靠性，减小故障率和安全隐患。
因此，我们需要加强对螺母的相关知识的了解和掌握，做好科学合理的螺母选型，确保生产实践的顺利进行。
螺母规格
1.螺纹直径与螺距对照表2.公、英制对照表、紧固件常用尺寸规格3.机制螺纹工艺规格表机制螺纹工艺规格表紧固件--螺栓类：紧固件标准件外六角螺栓、不锈钢螺栓、铜螺栓、方颈螺栓、半圆头螺栓、沉头螺栓、T型螺栓、马车螺栓、地脚螺栓、活节螺栓、方颈螺栓、皮带螺栓、高压螺栓、六角法兰螺栓、膨胀螺栓、带孔螺栓、套垫组合螺栓、各种仪表车床螺栓、异型非标螺栓。
标准件紧固件--螺钉类：标准件普通机螺钉、不锈钢机螺钉、铜机螺钉、内六角机螺钉、高强度机螺钉、紧定机螺钉、组合螺钉、半沉头螺钉、吊环螺钉、机械螺钉、电器螺钉、各种垫圈组合机螺钉、仪表车床机螺钉、异型非标机螺钉。
紧固件,标准件,螺丝紧固件--自攻螺钉类：螺丝标准件国标半圆自攻螺钉、盘头自攻螺钉、沉头自攻螺钉、内六角家具自攻螺钉、外六角自攻螺钉、不锈钢自攻螺钉、开槽自攻螺钉、墙板自攻螺钉、干壁钉自攻螺钉、各种钻尾自攻、各种垫圈组合自攻螺钉、仪表车床自攻螺钉、各种异型非标自攻。
紧固标准件件,标准件,螺丝紧固件产品--螺母类：螺丝六角螺母、六角厚螺母、法兰螺母、焊接螺母、汽摩配螺母、自锁螺母、不锈钢螺母、碟形螺母、环形螺母、盖形螺母、扣紧螺母、圆螺母、滚花螺母、开槽螺母、精密机械用六角螺母、各种仪表车床螺母、各种异型非标螺母。
紧固标准件件,标准件,螺丝紧固件--档圈类：汽车紧固件锥销锁紧档圈、螺钉锁紧档圈、孔用弹性档圈、轴用弹性档圈、孔用钢丝档圈、开口档圈、轴肩档圈、夹紧档圈、各种异型档圈。
标准件紧固件--柳钉类：不锈钢铆钉、铜铆钉、铝铆钉、抽芯铆钉、半空心铆钉、铝件、标牌铆钉、平锥头铆钉、沉头铆钉、扁圆头铆钉、各种仪表车床柳钉、各种异型柳钉。
紧标准件固件,标准件,螺丝紧固件--木螺钉类：开槽圆头木螺钉、开槽沉头木螺钉、开槽半沉头木螺钉、六角头木螺钉、十字槽圆头木螺钉、十字槽沉头木螺钉、各种不锈钢木螺钉、铜木螺钉。
紧固标准件件,标准件,螺丝紧固件--平垫类：不锈钢垫圈、弹簧垫圈、止动垫圈、锁紧垫圈、单耳止动垫圈、方斜垫圈、组合垫圈、锥形锯齿锁紧垫圈、波形弹性垫圈、内外齿锁紧垫圈、大垫圈、平垫圈、球面垫圈、小垫圈、各种异型非标垫圈。
锁紧螺母知识汇总 锁紧螺母规格大全
锁紧螺母知识汇总锁紧螺母规格大全五金机电行业，包罗万象，年产值超过万亿。
标准件行业就是其中的一个重要分支，锁紧螺母是标准件领域中的一个重要产品分类。
锁紧螺母通常应用于机械、工程等多个领域。
虽然在普通的五金建材市场能够买得到，但是，很多人并不清楚这种常见却又陌生的螺母产品。
在这里，复鑫网为大家带来锁紧螺母知识汇总、锁紧螺母规格大全。
一、锁紧螺母定义锁紧螺母，是一种广泛应用机械等行业的螺母，其工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。
但是在动载荷中这种自锁的可靠性就会降低。
在一些重要的场合我们就会采取一些防松措施，保证螺母锁紧的可靠性。
锁紧螺母在五金配件市场可以买得到。
中国五金机电网专家表示，锁紧螺母的防松效果优劣主要取决于螺母与螺栓啮合螺纹之间相互作用力。
提高啮合螺纹之间相互作用力的方式有很多种，比如施必牢螺母的螺纹结构改良，尼龙螺母的尼龙增糙，螺纹的表面处理等。
二、锁紧螺母分类第一种是用两个一样的螺母拧在同一支螺栓上，在两个螺母之间附加一个拧紧力矩，使得螺栓连接可靠。
第二种是专用的防松螺母，需要和一种可以防松垫片一起使用。
五金机电行业专用的防松螺母不是六角螺母，而是一中圆螺母，在螺母的圆周上开有3个、4个、6个或者8个缺口（视螺母大小和生产厂家产品系列不同而异），这几个缺口既是拧紧工具的着力点，又是防松垫片卡口的卡入处。
第三种是在螺母的外圆表面至内圆螺纹面钻有贯穿的螺纹孔（一般是2个，在外圆面呈90分布），用来拧入小直径的沉头螺钉，目的是给螺纹施加一个向心方向的力，防止锁紧螺母松开。
五金配件市场上销售的质量比较好的锁紧螺母在螺母的内圆面镶有与该锁紧螺母螺纹一致的铜制小块，用于避免径向顶紧螺钉直接与被锁螺纹接触而损坏后者。
这种锁紧螺母在旋转运动类零件的轴端锁紧场合逐步开始应用，比如滚珠丝杠安装端轴承的防松。
第四种锁紧螺母是由两部分组成，每个部分都有交错的凸轮，由于内部楔式设计坡斜角度大于螺栓的螺母角度，这个组合便紧紧的咬合成一个整体，当有振动发生时，DISC-LOCK防松螺母凸起部分相互错动，产生抬升张力，从而达到完美的防松效果。
