造型制图要求

制图要求:制图工具：需要三角板、直尺、曲线板、蛇尺、圆规、画板、铅笔、橡皮、鸭嘴笔或绘图钢笔等。

制图用纸为硫酸纸
现在的制图很多用电脑来完成！！如CAD和Coredraw 等软件。

这样更加标准。

一般器皿造型设计图与器物实物比例为1:1。

绘制步骤大致和实物测绘一样。

如果造型是对称的几何形，可在中轴线一边各部位高度的垂直线上决定其口径、底径、肩宽、腹宽等半边尺寸，再按照所需要的曲线、直线连接各点，再复制另一边完成。

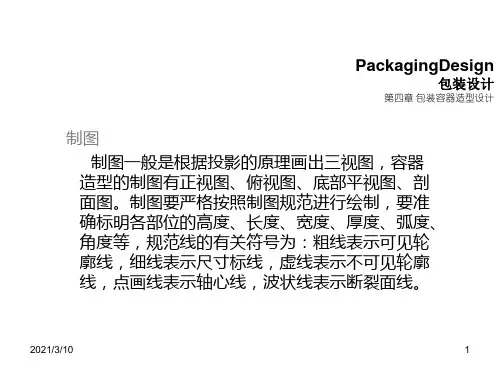

需要特别注意的是为了在图纸上清楚的表达造型各部位的关系和结构，应该按照国家制图标准采用不同的线和点来区别表示。

如下表：
器皿造型设计的视图：一般多用与视线平行的主视图（平视图），表达设计思想，但复杂的造型，就需要用两个或以上的视图来表示。

主视图（平视图）：由前向后看，利用正投影表示造型的长和高。

主视图应与视线处处平行。

是表达造型的主要视图方式。

左视图和右视图：从器物的两个侧面角度分别绘制图形，以表明造型的宽度和特殊结构，以及附加部分。

如瓶嘴、盖；包装器皿间的结合部等的正面形象都需要这两个视图来表示。

俯视图：从上向下看器物形象，用这个视图来表明器物上部的大小和结构。

底视图：表明造型的底部大小和结构的视图。

造型剖面图：为了制作成型或表示制作方式而画出的造型剖面体的厚度及结构图。

除了以上外，为了简化图纸可将造型局部形体如盖、口等单独绘制，以表示其正面形状和尺度。

器皿造型设计制作图的要求：
正确易懂，绘制图形要求准确明了，各部分尺寸要按照造型结构尺寸绘制，图纸清晰容易理解；完整不漏，必要的视图，尺寸、符号、文字不可缺少遗漏；整洁美观，图形分布匀称，线条工整，尺寸数字、符号、文字等都要分别标示清楚，保持图纸整洁清晰。

因此，要求标准、精密，严格按照国家标准制图技术规范的要求来绘制、图中的粗线表木轮廓线，细线表示尺寸标线，虚线表示不可见轮廓线，点划线表示轴心线，齿状波线表示断裂处线等。

在进行绘制时必须注意，一般我们用四开和八开的绘图纸，单独造型应绘制在图纸中央，四周必须留出3厘米以上的空距，以便标注尺寸，在右下角要写上品名、计量单位等。

1、如中心对称的几何形造型，必须首先画出中轴线定位。

2、利用三角板和直尺的垂直线的交点得出各高点，再以各点引向中心轴画垂直线。

3、口、底足一般可用直线尺测量。

肩、腹等用外卡钳卡出各部位距离，再用直尺量出宽，取宽的一半做半径，在各个垂直中心轴线上标出，即为各部位宽的定点。

4、在决定了高、宽后，可以用蛇尺贴合实物取得物体曲线。

一般方法是将实物放在与视线垂直而又平行的位置，仔细观察分析，在各定点的基础上绘出较准确的曲线。

这就需要眼力和经验了。

5、器皿造型的剖面图，一般多用内外卡钳量其口、足部分，再根据成型方法，凭经验，结合手触摸的感觉，绘出其整体的结构剖面图。

6、对称的几何形体造型一般均依据中轴线取半径，先绘出形体的一半，然后照样复其另一边，成为一个整体，最后用直尺、曲线板画出正规图形，标注尺寸。
