JSY-400D数字程控交换机说明书
程控交换机使用说明
专用话机进入系统编程方法：在挂机(时间显示)状态下，连续按三次检查键，显示屏显示：输入系统密码(系统密码为7位，出厂时为1967590)，密码输入正确后，显示屏显示：系统编程状态。
输入项目代码后可进行各分项设置，在光标处可以直接输入分项和相关内容的数字，按转接键可移动光标和转入下一分项。
本项目编程完成后，按保留键，保留内容并退出本项目，可继续进行其他项目编程，所有程序编程完成后，按清除键退出系统编程状态，恢复使用的时间显示状态。
普通话机系统编程进入方法：使用一部音频按键电话，摘机后输入#787+系统密码，密码输入正确后，重新听到拨号音，则进入系统编程。
输入不正确则听忙音。
说明书中*号在不同位置都有不同的意义，有时表示所有的意思，有时表示清除，有时表示空格和转入下一分项，在系统编程中对不同编程项都有具体说明。
项目(29)：端口分机号码上行显示：端口分机号码下行显示：001--1001001为端口号，从001--128，可用***代表所有端口。
1001为分机号，从两位到四位，数值从0．．．9。
第一位必须为1或2或8。
不能同时存在相同的分机号码：也不能同时存在分机号码重码。
如：112与11，112与1128。
如要对各分机号码重新设置，则可先将所有端口的号码清除，再对各端口重新输入新的号码。
清除所有端口分机号码步骤：输入*** 按转接再按清除再按保留。
按三次检查键--> 1967590 -- > 29 --> 端口号--> 转接--> 要改的分机号码--> 保留。
话筒摘起来挂一下退出系统普通话机编程输入项目代码29后，听到一声提示音，表示进入项目编程。
先输入端口号，再输入*号，再输入两至四位分机号码，输完后按*转下一端口的输入。
在输入分机号码状态如不输入分机号码而直接按*号则将当前分机号删除，并转到下一端口。
按#号返回项目号输入状态。
清除所有端口分机号码步骤：进入29项输入*** * *#即可。

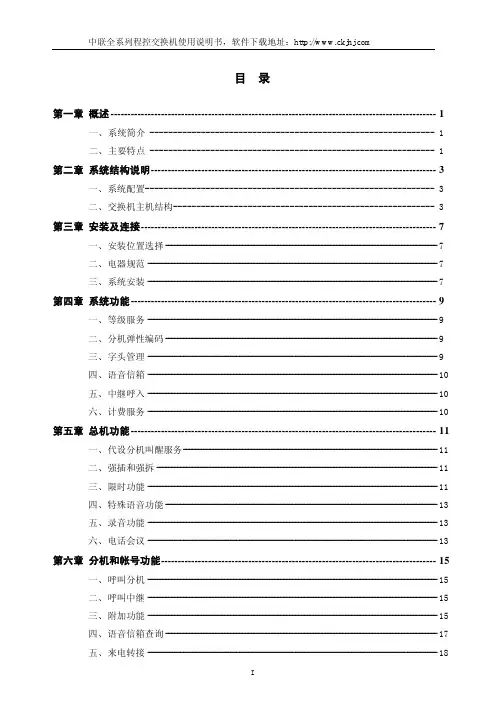

中联JSY2000数字程控电话交换机使用说明书
第二章 系统结构说明 -------------------------------------------------------------------------------------------------------------------------------------------------- 20
一、安装步骤 -------------------------------------------------------------------------------------------------- 20 二、启动 --------------------------------------------------------------------------------------------------------- 20 三、登录和操作等级 ----------------------------------------------------------------------------------------- 21 四、系统菜单、工具栏和主界面说明 ------------------------------------------------------------------- 22
I
中联全系列程控交换机使用说明书，软件下载地址：
六、话务台分机 ----------------------------------------------------------------------------------------------- 18 七、分机自检功能 -------------------------------------------------------------------------------------------- 18 八、帐号功能 -------------------------------------------------------------------------------------------------- 18

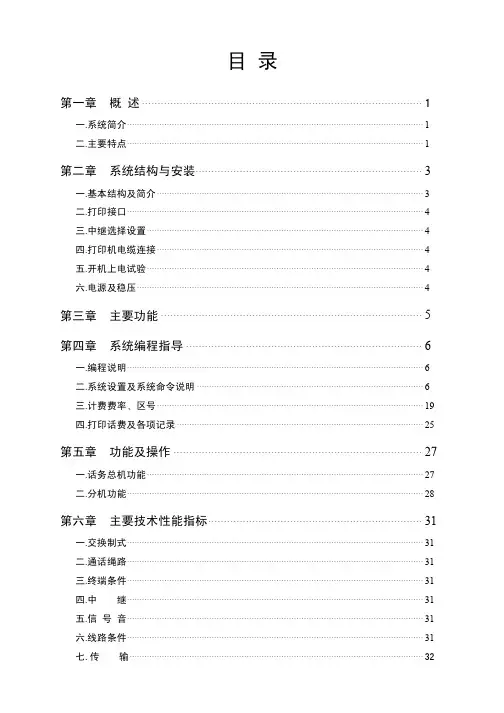

程控电话交换机说明书
目 录第一章 概 述 1·····························································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································一.系统简介 1 二.主要特点 1第二章 系统结构与安装 3一.基本结构及简介 3 二.打印接口 4 三.中继选择设置 4 四.打印机电缆连接 4 五.开机上电试验 4 六.电源及稳压 4第三章 主要功能 5 第四章 系统编程指导 6一.编程说明 6 二.系统设置及系统命令说明 6 三.计费费率区号19·················································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································四.打印话费及各项记录25第五章 功能及操作27一.话务总机功能27 二.分机功能28第六章 主要技术性能指标31一.交换制式31 二.通话绳路31 三.终端条件31四.中 继31 五.信 号 音31 六.线路条件31 七.传 输32八.铃流与电源32 ········································································································································································································································九.使用环境32附系统编程命令集33········································································································································································································································· 分机功能命令集36后面板接线示意图37:此版本说明书适合普通型即为不带PC 机连接的操作手册第一章概述一系统简介本系列用户交换机采用九十年代先进的微处理器作为控制核心选用INTELMOTOROLA等著名公司生产的COMS TTL大中规模数字集成电路集成度高可靠性好其内部通话交换网络采用空间分割技术内部电路结构为小型模块积木形式安装维护及增容简便本机适用范围广内线分机既可为音频话机也可为脉冲话机中继接口可多局向多路由多方式选择脉冲/ 音频兼容既可与市话局亦可与各类型号制式的专用通讯网设备配接使用因而本机具备了广泛的适用范围本系列程控用户电话交换机依据邮电部自动用户交换机技术标准的技术要求规范而设计生产是具有国内先进水平的中小容量空分制程控电子交换机本系列交换机功能齐全可靠性高耗电省体积小重量轻机内设有自诊断系统及遇外界强电干扰自动复原等保护性装置具有较强的环境适应能力因此该型号交换机是国内企事业单位油田矿山码头宾馆旅社医院学校部队居民楼住宅区等场所理想的通讯设备二主要特点Y2K解决方案本系列交换机已解决千年问题实现2000年的平稳过渡电脑话务员实现入中继无需人工值守转接外线来话直拨分机的功能同时用户可用话机自行录制引导语音语音信箱交换机以语音方式应答分机查询弹性号码原始编号分机等级通话话费系统时间等系统还可实现恶意电话追踪呼入电话追踪及查询中继被何分机占用弹性号码用户可通过编程对分机进行弹性编码,方便用户使用计费打印多级计费打印具备市话郊县国内长途国际长途等多级计费打印自动折价具备节假日周末及不同时段长途费率的自动折价功能符合中国电信最新计费标准分机押金当押金透支自动降低分机服务等级内部分机通话计次内部分机通话以3分钟为1次并累计保存等级管理呼出等级共有八个呼出等级,实现呼出电话的有效控制呼入等级分内外线呼入等级外线呼入可防止中继直拨某些内部分机内线呼入可限制某些分机互拨避免内线骚扰电话呼出限时防止长时间占用中继杜绝电话聊天多种新业务有离位转移免打扰呼叫保护多方通话遇忙转移忙时代接遇忙回叫热线服务呼叫等级闹钟服务等新业务功能分组功能可对交换机内分机和中继进行分组管理只有当分机与中继组号相同时才能占用本组中继出局但任何分机均可通过公共组组号为的中继出局停电切换/后备电源SK型具有停电切换功能PK型配有后备电源只需外接电瓶即无停电之虞抗雷击有K20保护接口有效增强抗雷击性能第二章系统结构与安装一基本结构与简介D CPU模块CPU模块是交换机完成各种控制连接检测及其他功能特性的心脏通过母板总线对各设备端口实施实时控制主机采用专用PABXIC处理芯片与74LS373GAL16V8275122864构成中央处理单元完成打印输出编程写入实时控制诸项功能CPU模块的MC146818提供硬时钟万年历实现交换机计时系统向打印机输出日期时间及其进行计费等此外 还具有反映CPU工作状况的微机工作指示灯及自动复位RESET电路D TRK模块TRK模块由中继接口电路及一组控制电路构成每路中继单元含有铃流检测音频通道及反极信号检测脉冲发码回路入中继时接受对方端局的振铃信号完成入中继功能出中继时提供用户环路转发号盘脉冲并对a b线环路极性进行监视以提供计费起始时间控制电路向CPU传递状态信息并接受CPU送来的各种不同情况的设备驱动信息完成上述各种功能控制D DTMF模块双音多频部分配有多频信号接收器它可以接收由链路传送来的DTMF信号并将状态和数值信号传送CPUD EXT模块每板由八个用户端口控制电路组成每个用户端口向用户话线馈送通话工作电流控制用户电路状态摘机时提供摘机信号脉冲拨号时监视环路脉冲通话时监视用户拍叉拨号当被叫接续时向被叫送铃振铃被叫应答时实施截铃对a b线提供高压保护回路通话状态下将语音传入指定链路控制电路将用户状态传给CPU并接收CPU送来的各种控制信息例如继电路驱动等D POWER模块电源板提供交换机所需的工作电压铃流二打印接口打印接口为通用并行输出口采用专用并行电缆即可与各类通用打印机相连例如LX-800TM-800KX-P1121LQ-1600等本系统自带打印字库接驳任意24针打印机即可打印中/英文打印格式清晰美观三中继选择设置用户在开通中继线时应根据接入中继线数目确定中继选择开关例如用户接入3条中继线应在中继板对应的010203中继端口上接入中继线将其对应中继选择开关置开位置上此项设置应在上电之前完成中途变更先关机重新设置后再上电SK系列机型采用软件设置方式,详见指令集四打印机电缆连接将专用并行打印机电缆一端连接打印输入端口确认插紧扣住将打印机电缆另一端插入交换机后板打印接口上拧紧紧固镙钉若连接正确无误打印机上电READY灯亮联机正常有关打印机操作详见打印机操作说明书注意拔插打印电缆时必须是在打印机与交换机处于关机状态五开机上电试验确认交换机连线安装无误后打开电源开关机器应处于正常状态微机指示灯规则闪亮如遇微机指示灯长亮或不亮应立即掉电打开机壳检查电路是否因运输振脱离位重新插紧后盖壳上电检查若仍不能正常开机请立即与供货单位联系不可自行插拔电路板以免造成更大故障六电源及稳压对于电源电压不稳定或经常性停电等地区建议用户配置稳压电源和电瓶第三章主要功能一. 弹性用户编码二. 多种用户服务等级三. 四级计费服务四. 多种话单打印输出格式五. 计费起始时间方式选择六. 中继多路由多局向多方式呼出七. 中继呼入可直拨转接或群呼方式八. 中继呼出类型选择九. 音乐保留及语音应答十. 用户分机号长选择十一. 分机密码清除十二. 代拨及强插服务十三. 168等特服号锁存十四. 参数及时钟停电保护十五. 系统自检十六. 软复位第四章系统编程指导一编程说明1系统编程设备本系统交换机编程由一部双音频按键电话机实行该话机通过8000或800编号分机输入编程命令8000分机在本系统称之总机或话务分机2总机编程开关开命令*16*六位密码#关命令*16#设置命令*16*六位密码#修改密码*16*旧密码*新密码#删除密码*16*六位密码*0#编号开关关后可以执行打印命令但不能进行设置修改3编程响应在系统编程状态每输入一组正确的指令代码听到话机发一次证实音表示已确认若接有打印机将输出一组打印结果以便核对4命令格式由起始编码*状态参数数据及结束编码#组成其一般格式为设置命令*MM*X*Y#打印命令*MM#5错误提示如果输入的信息为错代码话机听到忙音提示打印输出***命令或参数输入错误***二系统设置及系统命令说明1系统清除系统初始化定义用户在交换机使用环境性质发生变动时或对系统设置有重大变更时可使用此项命令系统执行该项命令时将清除系统内所有用户编程命令恢复到出厂初始化状态格式*00*123#或*00*124#*00*124#命令将保留国内区号费率国际区号费率总话费等参数2系统日期 打印系统日期格 式*01#打 印:当前系统日期年-月-日-星期设置修改系统日期格 式*01*YYYYMMDDWW#说 明:YYYY-年份 MM-月份 DD-日期 WW-星期3系统时间 打印系统时间格 式*02#打 印:当前系统时间时-分设置修改系统时间格 式*02*HHMM#说 明:HH-小时00-23 MM-分0-594版本打印 打印软件版本号格式*03#打印:版本 Ver9.05分机号长设置 打印分机编号位数格 式*04#打 印分机号长-4设置修改分机号长格 式*04*b#说 明b=4为4位数编号b=3为3位数编号初始设置位数为46录制外线提示语音为了满足用户对外线提示语音的不同要求特开发了录制语音功能让用户自己己设计录制提示语音录音命令格式*38*#总机拨入*38*#听到一声短促的提示音后用户即可通过话机录制不超过12秒的外线提示语音总机挂机表示录音完毕录音时要求使用音质较好的话机周围无噪声注如果需要自行录制中继引导语音请打开机盖将DTMF模块上标有REC-JP2插座的短路环接上即可录制为避免所录语音丢失请在录制完成后将短路环断开SCK机型该短路环在中继模块上放音命令格式*38#本命令用于检查录音效果总机拨入*38#即可听到所录制的语音效果语音放完后应立即听到忙音否则说明录音时总机挂机过缓可以用下面命令调整调整放音长度命令格式*38*a#说明a表示放音的时间单位为0.1秒通过以上功能用户可以录制较好效果的外线提示语音中继开关设置系统可以用编程命令来关闭未使用的中继格式*56*b*X#说明b=0 中继关闭b=1中继开放初始设置所有中继都开放只适用SK型7中继计费起始方式中继计费起始方式指中继一次呼叫是否予以收费若确定予以收费设置起始时间应确定所采用的方法局线具有被叫应答主叫反极功能通话时长由收到反极信号开始计时局线未申请反极功能的通话时长可采用中继呼叫后延时一段时间开始计时格式*05#打印中继计费方式01 02 03 04 05 06 07 082 2 2 2 2 2 2 20-不计费 1-反极 2-延时设置修改中继计费方式格式*05*b*X#打印中继 X 计费方式 b方式b0不计费b1反极b2延时中继X01 - 08初始设置所有中继线均为延时计费方式8入中继转接类型选择指定某中继呼入为直拨分机由指定分机转接或群呼格式*06#打印中继呼入局线类型01 02 03 04 05 06 07 080 0 0 0 0 0 0 00-直拨1-转接2-群呼设置修改呼入局线类型格 式*06*b*X#打 印中继 X 呼入局线类型 b类 型b=0直拨b=1转接b=2群呼中 继X01 - 08初始设置所有中继线均为直拨局线Ñ 群呼分机设置若某中继设置为群呼方式外线呼入时由空闲的群呼分机轮流振铃任一群呼分机提机均可与外线通话其他分机退出如群呼分机全忙或尚未设置群呼分机时则自动转为转接方式群呼分机最多可设四部设置命令*12*X*bbbb#中 继 X01 08 群呼分机bbbb全部删除命令*12*X*0#单一删除命令*12*X*bbbb*0#打印命令*12#中继号值班分机表中断号01 02 03 04 05 06 07 08 转接分机8000 8000 8000 8000 8000 8000 8000 8000 8001 8001 8001 8001 8001 8001 8001 80018002 8002 8002 8002 8002 8002 8002 8002 群呼分机8003 8003 8003 8003 8003 8003 8003 80038004 8004 8004 8004 8004 8004 8004 8004 ???? 表示尚未设置群呼分机初始设置所有中继的群呼分机均为8001800280038004 若要修改须先删除再设置Ñ 中继指定接转分机设置某中继线若设置为转接局线则呼入中继由指定分机接转格式*12#打印值班分机表01 02 03 04 05 06 07 088000 8000 8000 8000 8000 8000 8000 8000设置修改值班分机号码格 式*12*bbbb*X#打印中继 X 值班分机 - bbbb中继X01 - 08转接分机bbbb初始设置所有中继的值班分机均为80009音乐保留及语音应答中继局线为直拨局线外线呼入经电脑话务员语音应答后拨分机号码语音应答格式为您好请拨分机号码查号拨零或自行录制若用户不知分机号码或拨错号系统自动由值班分机接转值班分机由总机设置即转接分机中继局线为转接局线外线呼入由总机设置的转接分机接转转接分机转拨其他分机时外线话机听音乐等待音或振铃回音说明中继呼入与某一分机通话后该分机拍叉听拨号音脉冲话机可直接拨号中继听音乐等待分机可拨其它分机号若被叫分机空闲主叫分机听回铃音,这时主叫可挂机中继听回铃音分机振铃8次后中继自动拆线退出在被叫无人接听时,主叫也可拍叉与中继恢复通话再进行下一次的转移当被叫分机提机后仅主被叫分机通话当其中一分机挂机中继自动与另一分机通话若被叫分机忙主叫分机听三声忙音与中继恢复通话如主叫分机为总机则可进行强插注意主叫拍叉后若没有拨完号码马上拍叉中继将会自动拆线退出10外线呼叫等待功能当外线直拨呼叫某个分机而这个分机正和他人通话除出局外时外线听振铃回音被呼叫分机每隔4秒听一声提示音分机挂机分机自动振铃提机则与外线通话若分机不挂机听7声提示音后分机退出外线呼叫等待状态中继自动拆线设置系统呼叫等待功能命令*03*346189#重新设置该命令后则系统取消本功能11中继发码方式选择系统依据中继线类型不同设置其发码方式格式07#打印中继发码方式01 02 03 04 05 06 07 080 0 0 0 0 0 0 00-音频/脉冲1-单脉冲设置修改中继发码方式格式*07*b*X#打印中继 X 发码方式 b方式b=0音频/脉冲兼容b=1单脉冲中继X01 - 08初始设置所有中继线出局均为音频/脉冲兼容发码方式12中继出局方式选择系统设置中继出局进入不同类型的局线格式*08#打印中继出局局线类型01 02 03 04 05 06 07 080 0 0 0 0 0 0 0/ / / / / / / /0-直接局1-间接局2-长途局设置修改出局局线类型及间接局线代码格式*08*b*X# 或 *08*b*X*Y#说明设置方式1为间接出局时还需设入间接局出局代码0 - 9打印中继 X 出局局线类型 b类型b0直接局市话线1间接局专网局线2长途局直拨长途线中继X01 - 08间接局出局代码Y09初始设置所有中继出局均为直接局市话线13中继路由局向中继出局路由3个每个路由最大局向8个格式*09#打印中继路由局向码01 02 03 04 05 06 07 080 0 0 0 0 0 0 0设置修改中继路由局向格式*09*Y*X#打印中继X路由局向码Y中继X0-08局向码Y04 6初始设置所有中继局向码均为014多种分机等级设置不同等级的分机拥有不同权限的出局能力格式*10#打印分机等级表设置修改分机等级命令格式*10*b*XXXX#打印分机-XXXX 等级 b等级编号b 1 - 8分机用户号码XXXX等级1 有打国际国内长途权无限制等级2 有打国内长途直拨权等级3 有打半自动长途权113173等级4 有打郊县农话电话权等级5 有打市话权等级6 有打间接局权不能出市话线等级7 不能呼出等级8 备出初始设置8000总机等级1其余分机为等级315分机内部呼叫权限设置根据宾馆旅社行业的特点特新增此功能分机内部呼叫权的设置可防止内部骚扰电话影响旅客休息满足有些城市的管理部门对宾馆旅社以及娱乐场所的验收要求单个分机设置命令格式*39*b*XXXX#XXXX表示被设置的分机号码b1表示允许拨打内部电话b0表示禁止拨打非特服分机的内部电话连续设置命令格式*39*b*XXXX1#XXXX2#全部设置命令格式*39*b#打印分机内部呼叫权限表命令格式*39#ON表示允许OFF表示禁止系统初始状态所有分机的内部呼叫权限均为允许状态说明本功能的设置不会影响分机其它功能的使用16分机的中继呼入权设置本功能是限制外线直拨某一分机单个分机设置命令格式*40*b*XXXX#XXXX表示被设置的分机号码b0表示禁止中继直拨内部电话b1表示允许中继直拨内部电话连续设置命令格式*40*b*XXXX1#XXXX2#表示连续设置允许禁止中继直拨XXXX1XXXX2等内部电话全部设置命令格式*40*b#表示设置允许禁止中继直拨全部内部电话打印分机中继呼入权限表 命令格式*40#ON表示允许OFF表示禁说明系统初始状态所有分机允许中继直拨呼入此功能的设置不影响分机的其它功能17特服分机的设置对于宾馆旅社等服务性较强的单位来说若禁止一些内部分机呼叫宾馆旅社的服务保安等部门内部电话会给客人和宾馆自身带来诸多的不便所以应有对地允许那些禁止拨打内部电话的分机拨打服务保安等部门的内部电话简称特服分机单个分机设置命令格式*41*b*XXXX#XXXX表示设置分机号码b1表示设置该分机为特服分机b0表示取消分机的特服功能连续设置命令格式*41*b*XXXX1#XXXX2#打印特服分机表命令格式*41#On表示为特服分机OFF表示非特服分机18弹性编码本交换机有256个编码物理地址0-255对应的用户号码8000-8999本命令是建立用户号码与物理地址的对应关系格式*11#打印电话号码簿设置修改分机号码格式*11*b*XXXX#,或*11*b*XXXX*S#物理地址b0-255(共256个地址,分机弹性编码XXXX8000-8999S为设置连续分机弹性编码的个数其中b S要满足b+S最大分机门数XXXX+S8999说明b为物理地址与机器的规格相对应例如80门交换机物理地址b=0 79初始设置物理地址即是弹性编号19总机清除分机密码系统内分机自行设置密码均可由总机给予清除分机自行设置修改密码,须先输入正确原码解锁后重新设入一组新密码格式*13*XXXX#分机用户号码XXXX分机-XXXX 密码被清除20总机设置出局代拨分机系统最多可以设置五部分机为出局代拨分机代拨操作与总机相同设置命令 *53*XXXX*b#b=0,表示删除,b=1,表示设置本命令可连续设置打印命令 *53#另外在夜间时段内任意分机拨9系统按打印顺序和分机工作情况定设置分机振铃21总机设置闹钟服务格式*34*X*HHMM#打印分机X 叫醒时间HH MM说明X分机号码HHMM时间总机设置分机用户的叫醒时间格式*34*0#说明由总机清除分机用户的叫醒服务22总机查分机话费命令格式*47*XXXX*a#XXXX代表被查询分机号a0表示查询分机最后一次话费a1表示查询分机总话费输入查询命令后 语音信箱自动报出该分机的话费23总机查询分机内部通话次数分机内部通话以每3分钟为1次计次并累计保存单部查询命令*54*分机号码#。
JSY2000数字程控交换机说明书办公通信设备维修资料
中等职业教育国家规划教材办公通信设备维修（第2版）王永章主编Publishing House of Electronics Industry北京•BEIJINGJSY2000数字程控交换机使用说明书目录一.总体介绍１.１概述１.２容量与配置１.３接口类型二.技术指标三.工作原理四.结构与安装五.功能设置与使用方法５.５.１初始化５.５.２复位５.６.１分机级别Ａ,Ｂ设置５.６.２分机弹性号码设置５.６.３分机密码设置５.６.４分机内部呼叫限制５.６.５分机连选５.６.６秘书分机服务５.６.７分机密码漫游５.６.８分机来电显示设置５.６.９分机可调参数及形状开关(１)分机呼叫时长(２)分机拨号音时长(３)分机拨号间隔时长(４)密码锁市话/锁长途(５)用户脉冲发号允许/不允许(６)邻居来话代接(７)内线计费/不计费(８)分机呼出外线限时５.７设置上线参数５.７.１中继开与关５.７.２设置外线局向５.７.３直局/间局开关５.７.４直拨/转接开关５.７.５外线发号方式５.７.６外线限用号码５.７.７环路等位拨号５.７.８环路一次拨号出局５.７.９分机出外线分组５.７.１０环路中继取来电号码设置５.７.１１环路中继可调参数(１)等待/回忙音(转接状态)(２)转总机/回忙音(直拨状态)(３)转总机/回忙音(转接状态)(４)外线转接保留/不保留(５)１１３,１６８出局允许/不允许(６)环路中继电脑语音时长(７)环路中继收铃铃响时长(８)环路中继收铃频率(９)环路出局二次拨号间隔(１０)外线呼叫分机用户时长(１１)直拨分机拨号间隔(１２)完号时间(１３)双音频接收器退出时长５.８计费参数设置５.８.１外线计费开关５.８.２市话计费开关５.８.３外加费设置开关５.８.４手动/自动半价５.８.５日期时间设置５.８.６计费起算时间确定５.９设置费率５.１０话单,话费六.局机参数设置及联网６.１局机参数设置６.１.１局机状态总开关６.１.２本机局号设置６.１.３等位出局设置６.１.４专向出局设置６.１.５市话局及长途局设置６.１.６单向/双向设置６.１.７收号等位/不等位(收号位数设置) ６.１.８专网汇接本地区号设置６.１.９数字中继专用参数(１)分机主叫号码发/不发(２)回铃音取内/取外(３)主叫号码收/不收６.１.１０特服排队功能设置６.２数字中继联网注意事项七.分机功能与使用７.１分机功能使用方法７.１.３三方通话和电话会议７.１.４免打扰７.１.５来话代答７.１.６邻居来话代接７.１.７指定占用中继７.１.８检查振铃７.１.１０分机外线密码锁７.１.１１叫醒服务７.２话音信箱八.话务管理８.１话务控制开关(１)总机对内线强插(２)总机对外线强插(３)单字呼总机(４)总机部数设置(５)音乐等待/回铃音等待(６)总机转移(７)总机功能锁８.２来话转接８.３呼入等待８.４催挂分机８.５紧急插入８.６呼叫退出８.７总机代替分机拨外线８.８总机强插内线分机８.９总机对外线强插８.１０外线直拨分机九.其他十.附表十一.注意事项一、总体介绍１.１概述本数字程控交换机是信息产业部优选机型,综合了国内外众多交换机的优点,并汲取了广大新老用户的意见与建议,经过技术开发人员的不懈努力与攻关,开发出的新一代通信设备产品。
数字程控交换机分机操作简明手册
数字程控交换机分机操作简明手册数字程控交换机是一种先进的通信设备，它在现代通信中起到重要的作用。
作为普通用户，我们需要了解如何正确地使用数字程控交换机的分机功能。
本文将为你提供一份简明的分机操作手册，帮助你更好地利用数字程控交换机的功能。
一、数字程控交换机的基本工作原理数字程控交换机通过数字化技术实现电话通信的连接与转接。
它由信号处理器、控制器、交换矩阵等组成，能够实现电话的呼叫、呼叫转接、通话等功能。
二、数字程控交换机分机操作的基本步骤1. 接听电话当电话响起时，我们需要拿起听筒，按下分机对应的接听键。
如果是分机间通话，我们只需要拨号对方的分机号码即可。
2. 拨打电话想要呼叫其他分机或外线电话时，我们需要按下“外线”键，然后拨号。
拨号时，按下数字键盘上对应的数字即可。
如果是长途呼叫，可能需要在拨号前按下特定的长途拨号码。
3. 通话中的操作在通话中，我们可能需要进行一些操作，如转接电话、保持通话、挂断电话等。
- 转接电话：按下“转接”键后，拨号对方分机或外线电话号码，然后挂断听筒即可实现转接。
- 保持通话：按下“保持”键后，对方将听到背景音乐，我们可以按下“保持”键进行恢复通话。
- 挂断电话：通话结束后，我们需要将听筒放回挂机器上，挂断电话。
如果通话还没结束，我们需要按下“挂断”键。
4. 其他操作除了基本的接听和拨打电话外，数字程控交换机还具有一些额外的功能。
- 通话转移：我们可以设置通话转移功能，将来电转接到其他分机或手机号码。
- 免提通话：按下“免提”键后，我们可以放下听筒，实现免提通话。
- 呼叫等待：当我们正在通话中，另一个来电到达时，我们会听到短暂的提示音，可以选择保持当前通话或接听来电。
三、数字程控交换机故障排除技巧1. 无法接通电话如果拨号后没有响应或者听到忙音，首先检查电话线是否插紧。
如果仍然无法通话，可能是线路故障，请联系网络运营商解决。
2. 无法接听电话如果听筒无声或者杂音较多，可以尝试调整听筒音量，或者检查电话线是否插紧。
JSY-400D数字程控交换机说明书
郑重提示! 机器安装前务必详细阅读本说明书! 设备安装应严格按本说明进行! 机器严禁带电安装! 本公司保留由于产品改进而修改本说明 书的权力！
0
青鸟华光通信
JSY................................................................................................................................ 5 1.1 概述.................................................................................................................................... 5 1.2 特点.................................................................................................................................... 5 1.3 功能.................................................................................................................................... 8 1.4 配置.................................................................................................................................. 11
jsy数字程控交换机用户完整通信方案
03
用户通信流程
呼叫建立流程
1. 呼叫发起
用户通过终端设备（如电话机 ）输入被叫号码，并发出呼叫
请求。
2. 号码分析
交换机接收呼叫请求后，对输 入的号码进行分析，确定呼叫 的类型（如市内电话、长途电 话等）。
管理维护软件
提供图形化的管理界面， 实现对交换机设备的配置 管理、故障诊断、性能监 控等功能。
网络架构
核心交换层：以数字程控交换机为中心，构建高 速、大容量的交换核心，实现各种业务的汇聚与 转发。
业务层：基于交换控制软件，提供语音、数据、 图像等多种通信业务，满足用户多样化需求。
接入层：通过中继接口设备，实现与其他网络、 交换机的连接，提供多业务接入能力。
提供与其他交换机、PSTN网络、 IP网络的接口连接，实现跨网络、 跨地域的通信。
用户终端设备
包括电话机、计算机、手机等设备 ，用于用户接入交换机，实现各种 通信业务。
软件系统
01
02
03
交换控制软件
负责控制交换机的各种业 务功能，实现呼叫处理、 路由选择、资源管理等功 能。
通信协议软件
支持多种通信协议，如 SIP、H.323、MGCP等， 确保与其他设备的互联互 通。
3. 通话维持
在通话过程中，交换机负责维持通话 路径的稳定性，保证通话质量。
4. 呼叫转移
如主叫或被叫用户需要将呼叫转移至 第三方，交换机将根据用户设置进行 相应操作。
呼叫结束流程
1. 任意一方挂机
2. 通话拆除
JSY2000-03型数字程控交换机(256型)使用说明书
JSY2000-03型数字程控交换机（256型）使用说明书北京崇新八达科技开发有限公司目录第一章系统介绍 (1)1.1 系统特点 (1)1.2 系统组成 (2)1.2.1 硬件组成 (2)1.2.2 软件组成 (3)1.2.3 硬件种类 (3)1.3 系统结构 (4)1.3.1 机柜外形图 (4)1.3.2 插板位置图 (5)1.3.3 机柜尺寸 (5)1.3.4 维护台 (5)1.4 系统容量及标准配置 (6)第二章系统功能及主要技术指标 (7)2.1 系统功能 (7)2.1.1 入网方式 (7)2.1.2 编号 (7)2.1.3 中继 (7)2.1.4 其它系统功能 (7)2.1.5 话务台功能 (8)2.1.6 分机功能 (8)2.1.7 计费功能 (9)2.2 系统主要技术指标 (9)第三章局数据的设置与修改 (12)3.1 用话务台（或指定话机）设置与修改局数据的一般方法 (12)3.1.1 确定系统内需要设置与修改局数据的内容 (12)3.1.2 设置与修改局数据的一般方法 (13)3.2 用户部分局数据的设置与修改 (14)3.2.1 设置与修改用户号码 (14)3.2.2 设置与修改用户特征字 (15)3.3 中继部分局数据的设置与修改 (17)3.3.1 设置与修改中继线群号 (17)3.3.2 设置与修改出中继线群参数 (18)3.3.3 设置与修改出局引示号码 (19)3.3.4 设置与修改出局后限拨号码 (20)3.3.5 设置与修改入中继线群参数 (20)3.3.7 设置与修改环路入中继来电显示权限功能 (22)3.4 其它局数据的设置与修改 (22)3.4.1 设置与修改特服台的分机用户号或出局线群号 (22)3.4.2 设置与修改系统配置 (22)3.4.3 设置与修改各限时时间值 (22)3.4.4 设置与修改分机用户出中继通话限时 (23)3.4.5 设置与修改固定会议的被叫号 (24)3.4.6设置与修改中继板类型 (24)3.4.7 设置与修改指定用户分机——指定中继相对应命令 (25)3.4.8 设置与修改系统特定标志位 (25)3.5 局数据设置举例 (27)第四章入局呼叫转接 (32)4.1 用话务台转接入局呼叫 (32)4.2 用夜服话机转接入局呼叫 (33)4.3 外线用户听语音提示后直拨局内分机 (33)第五章话务台其它操作 (35)5.1 基本操作 (35)5.1.1 局内用户呼叫话务台时话务员“内应”操作 (35)5.1.2 话务员转接局内用户呼叫 (35)5.1.3 话务员空闲时呼叫局内用户 (35)5.1.4 话务员与局内用户通话时“内保”操作 (35)5.1.5 话务员空闲时出局呼叫 (35)5.1.6 话务员代呼局外用户 (35)5.1.7 话务员与局外用户通话时“外保”操作 (35)5.2 其它操作 (36)5.2.1 话务员空闲时强插正在通话的局内用户 (36)5.2.2 话务员空闲时强插正在通话的外线用户 (36)5.2.3 话务员空闲时强接指定中继线 (36)5.2.4 话务员空闲时强拆指定中继线 (36)5.2.5 显示用户或中继状态 (36)5.2.6 系统内实时时间的校正与验证 (36)5.2.7 显示用户或中继的主、被叫号码 (37)5.2.8 显示分机用户的特征字 (37)5.2.9 显示恶意电话信息 (38)5.2.10 话务台设置用户叫醒时间 (39)5.2.11 对交换机或话务台复位 (39)5.2.12 打印部分局数据 (40)5.2.14 设置或修改账号功能号 (40)5.2.15 设置分机账号和密码（漫游方式） (41)5.2.16 设置分机账号（固定方式） (41)5.2.17 设置临时转接分机 (42)5.3 话务台简易计费 (42)第六章分机操作说明 (44)6.1 分机用户特征字设定 (44)6.2 分机基本操作 (44)6.2.1 分机用户本局内部呼叫 (44)6.2.2 分机用户呼叫话务员 (44)6.2.3 分机用户出局呼叫 (44)6.2.4 分机用户使用账号出局呼叫 (44)6.2.5 分机用户入局呼叫 (45)6.3 分机其它操作 (45)6.3.1 被叫分机回叫话务台 (45)6.3.2 被叫分机转接入局呼叫 (45)6.3.3 指定分机用户录制语音 (46)6.3.4 分机用户修改账号出局的密码 (46)6.3.5 分机用户转接局内呼叫 (47)6.4 分机用户新业务功能的设置与使用 (47)6.4.1 缩位拨号 (47)6.4.2 热线服务 (47)6.4.3 免打扰服务 (48)6.4.4 闹钟服务（叫醒服务） (48)6.4.5 转移呼叫 (48)6.4.6 遇忙回叫 (49)6.4.7 截取服务 (49)6.4.8 遇忙转移及无应答转移 (49)6.4.9 三方通话 (49)6.4.10 会议电话 (49)第一章系统介绍JSY2000—03型数字程控交换机是我公司采用国际先进技术，自行开发研制的新一代通信产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
郑重提示! 机器安装前务必详细阅读本说明书! 设备安装应严格按本说明进行! 机器严禁带电安装! 本公司保留由于产品改进而修改本说明 书的权力！
0
青鸟华光通信
JSY-400D 数字程控交换机
目
Hale Waihona Puke 录一、总体介绍................................................................................................................................... 5 1.1 概述.................................................................................................................................... 5 1.2 特点.................................................................................................................................... 5 1.3 功能.................................................................................................................................... 8 1.4 配置.................................................................................................................................. 11 1.4.1 中心模块............................................................................................................... 11 1.4.2 远端模块............................................................................................................... 11 二、技术指标................................................................................................................................. 12 三、系统管理................................................................................................................................. 17 3.1 数据保护........................................................................................................................... 17 3.1.1 设置功能权 ............................................................................................................ 17 3.1.2 数据修改组 ............................................................................................................ 18 3.2 系统参数........................................................................................................................... 19 3.2.1 主备 CPU 板切换 ................................................................................................. 19 3.2.2 系统初始化 ........................................................................................................... 19 3.2.3 主机时钟............................................................................................................... 20 3.2.4 主机启动............................................................................................................... 20 3.2.5 程序在线升级 ....................................................................................................... 20 3.2.6 故障诊断与检测 ................................................................................................... 21 3.2.7 槽口配置的检测 ................................................................................................... 21 3.3 用户数据.......................................................................................................................... 21 3.3.1 号码的起始与终止 ................................................................................................ 21 3.3.2 本局编号计划 ....................................................................................................... 22 3.3.2.1 设置 0 组号码 ............................................................................................ 22 3.3.2.2 设置 1、2 组号码 ...................................................................................... 22 3.3.3 用户权限............................................................................................................... 23 3.4 呼叫流程.......................................................................................................................... 24 3.4.1 用户流程............................................................................................................... 24 3.4.2 用户流程............................................................................................................... 24 3.4.3 出局路由............................................................................................................... 24 3.4.3.1 出局局号 .................................................................................................... 24 3.4.3.2 专向局 ........................................................................................................ 25 3.4.3.3 等位局 ........................................................................................................ 26 3.4.3.4 特定号码 .................................................................................................... 26 3.4.4 出局流程............................................................................................................. 26 3.5. 中继数据......................................................................................................................... 26 3.5.1 外线开关............................................................................................................... 26 3.5.2 外线发号方式 ....................................................................................................... 27 3.5.3 直拨/转接方式...................................................................................................... 27 3.5.4 间局/直局.............................................................................................................. 27 青鸟华光通信
