RC一阶电路的响应测试实验报告
RC一阶电路的响应测试实验报告
RC一阶电路的响应测试实验报告实验报告：RC一阶电路的响应测试一、实验目的：1.掌握RC一阶电路的响应特性；2.了解RC一阶电路的时间常数对电路响应的影响；3.学会使用示波器观察电路的动态响应。
二、实验原理：由于充电或放电需要一定的时间，电路的响应是有延迟的。
根据电容充电时间常数τ的不同，可以将RC电路分为快速响应和慢速响应两种情况。
电容C的充电或放电方程为：i(t) = C * dV(t) / dt根据Ohm's Law，电路中的电流和电压之间的关系为：V(t) = VR(t) + VC(t) = i(t) * R + V0 * exp(-t/τ)其中，VR(t)是电阻R上的电压，VC(t)是电容C上的电压，V0是电路初始电压，τ=C*R是电路的时间常数。
当输入信号为直流电压时，电路将会处于稳态，电容将保持充电或放电状态，直到与电源电压相等。
当输入信号为瞬态电压时，电路将会发生响应，电容充放电的过程导致电压变化。
三、实验器材和仪器：1.RC电路板；2.直流电源；3.示波器；4.电阻和电容。
四、实验步骤：1.将示波器的地线和信号触发线接地。
2.按照实际电路中的元件数值，在RC电路板上连接电阻和电容。
3.将示波器的一个探头连接到电阻两端，另一个探头连接到电容的一端。
4.打开直流电源，设定合适的电压大小，使电路处于稳定状态。
5.调整示波器的触发模式和触发电平，保证波形稳定可观察。
6.增加或减小直流电压，观察电路响应，并记录波形。
7.改变电阻或电容的数值，重复步骤6，观察并记录不同响应特性。
8.关闭直流电源和示波器，取下电路连接。
五、实验数据及结果：实验中，我们首先建立了一个由1000Ω电阻和0.1μF电容串联组成的RC电路。
然后，我们分别给电路输入不同幅值和时间常数的矩形波信号，观察电路的响应。
1.输入直流电压的稳态响应：当输入直流电压时，电路处于稳态，电容已经充电到与电源电压相等的电压值。
RC一阶电路的响应测试 实验报告
实验六RC一阶电路的响应测试一、实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用虚拟示波器观测波形。
二、原理说明1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图6-1（b）所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法用示波器测量零输入响应的波形如图6-1(a)所示。
根据一阶微分方程的求解得知u c＝U m e-t/RC＝U m e-t/τ。
当t＝τ时，Uc(τ)＝0.368U m。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632U m所对应的时间测得，如图6-1(c)所示。
(a) 零输入响应(b) RC一阶电路(c) 零状态响应图6-14. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，这就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图6-2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
(a) 微分电路 (b) 积分电路图6-2若将图6-2(a)中的R 与C 位置调换一下，如图6-2(b)所示，由 C 两端的电压作为响应输出。
实验报告RC一阶电路的响应测试
实验报告实验题目：RC 一阶电路的响应测试 实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。
根据一阶微分方程的求解得知u c ＝U m e-t/RC＝U m e-t/τ。
当t ＝τ时，Uc(τ)＝0.368U m 。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632 U m 所对应的时间测得，如图1(c)所示。
(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输 出，这就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。
RC一阶电路的响应测试(精)
rc一阶电路的响应测试实验报告
rc一阶电路的响应测试实验报告实验目的，通过实验，了解RC一阶电路对直流电压和交流电压的响应特性，掌握RC一阶电路的响应测试方法及实验步骤。
实验仪器与设备，示波器、信号发生器、电阻箱、电容器、万用表、直流稳压电源、导线等。
实验原理，RC一阶电路是由电阻和电容串联而成的电路。
在实验中，我们将通过对RC电路施加不同的输入信号，观察电路的响应情况，了解电路的频率特性和相位特性。
实验步骤：1. 搭建RC一阶电路。
将电阻和电容串联连接，接入示波器和信号发生器。
调节信号发生器的频率和幅值，使其输出正弦波信号。
2. 测量直流电压响应。
将信号发生器输出直流电压信号，通过示波器观察电路的响应情况。
记录电路的电压响应曲线，并测量电路的时间常数。
3. 测量交流电压响应。
将信号发生器输出交流电压信号，通过示波器观察电路的响应情况。
记录电路的电压响应曲线，并测量电路的频率特性和相位特性。
实验数据与分析：1. 直流电压响应曲线如图所示。
根据实验数据，我们可以得到电路的时间常数τ=RC，其中R为电阻值，C为电容值。
时间常数τ描述了电路对直流信号的响应速度，τ越小，电路的响应速度越快。
2. 交流电压响应曲线如图所示。
根据实验数据，我们可以得到电路的频率特性和相位特性。
当输入信号的频率接近电路的截止频率时，电路的响应幅值将下降，相位延迟将增加。
这表明电路对高频信号的响应能力较弱。
实验结论，通过本次实验，我们深入了解了RC一阶电路对直流电压和交流电压的响应特性。
我们掌握了RC一阶电路的响应测试方法，并通过实验数据分析了电路的时间常数、频率特性和相位特性。
这些知识对于我们理解电路的响应特性，设计滤波器和信号处理器等具有重要的意义。
实验注意事项：1. 在搭建电路时，务必注意电路连接的正确性，避免出现短路或断路等情况。
2. 在测量电路响应时，要注意调节信号发生器的频率和幅值，确保输出信号符合实验要求。
3. 实验过程中要注意安全，避免触电和短路等危险情况的发生。
一阶rc电路的响应实验报告

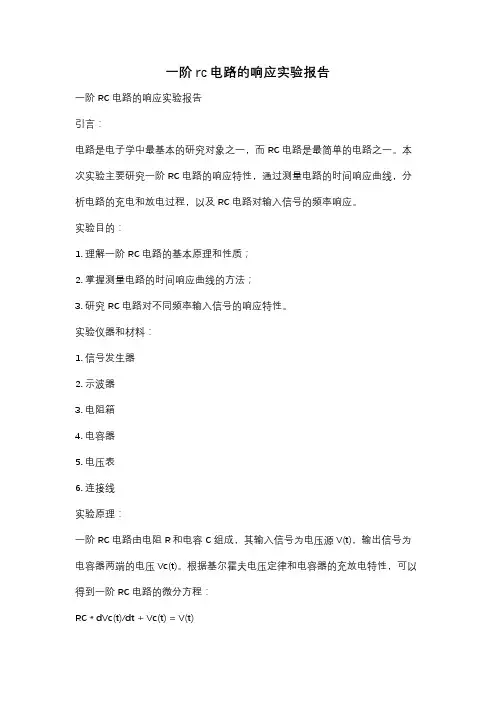

一阶rc电路的响应实验报告一阶RC电路的响应实验报告引言：电路是电子学中最基本的研究对象之一，而RC电路是最简单的电路之一。
本次实验主要研究一阶RC电路的响应特性，通过测量电路的时间响应曲线，分析电路的充电和放电过程，以及RC电路对输入信号的频率响应。
实验目的：1. 理解一阶RC电路的基本原理和性质；2. 掌握测量电路的时间响应曲线的方法；3. 研究RC电路对不同频率输入信号的响应特性。
实验仪器和材料：1. 信号发生器2. 示波器3. 电阻箱4. 电容器5. 电压表6. 连接线实验原理：一阶RC电路由电阻R和电容C组成，其输入信号为电压源V(t)，输出信号为电容器两端的电压Vc(t)。
根据基尔霍夫电压定律和电容器的充放电特性，可以得到一阶RC电路的微分方程：RC * dVc(t)/dt + Vc(t) = V(t)其中，RC为电路的时间常数，决定了电路的响应速度。
当输入信号为脉冲信号时，可以通过测量电容器两端的电压响应曲线，来研究RC电路的响应特性。
实验步骤：1. 搭建一阶RC电路，将电阻R和电容C连接起来；2. 连接信号发生器的输出端和电路的输入端，调节信号发生器的频率和幅度；3. 连接示波器的输入端和电路的输出端，调节示波器的时间基和垂直放大倍数；4. 开始测量，记录电容器两端的电压随时间的变化曲线；5. 改变输入信号的频率，重复步骤4。
实验结果与分析：在实验中，我们分别测量了RC电路对不同频率输入信号的响应曲线。
根据实验数据和曲线图，我们可以得出以下结论：1. 充电过程：当输入信号为正脉冲时，电容器开始充电。
在电容器充电过程中，电压逐渐增加，直到达到输入信号的幅度。
充电过程的时间常数由RC决定，即RC越大，充电时间越长。
2. 放电过程：当输入信号为负脉冲或零信号时，电容器开始放电。
在电容器放电过程中，电压逐渐减小，直到达到零电压。
放电过程的时间常数同样由RC决定。
3. 频率响应：当输入信号的频率增大时，电路的响应速度也会增加。
电路仿真实验报告——RC一阶电路的响应测试
RC 一阶电路的响应测试一．实验目的1.测定RC一阶电路的零输入相应，零状态响应及完全响应2.学习电路时间常数的测定方法3.掌握有关微分电路和积分电路的概念4.进一步学会用示波器测绘图形二．原理说明动态网络的过渡过程是身份短暂的单次变化过程，对时间常数较大的电路，可以用扫描长的余辉示波器观察光点的移动轨迹。
然而能用一般的双踪示波器观察过渡过程和测有段数据的，必须使用这种单次变化的过程重复出现。
为此，我们利用信号发生器来模拟阶跃激励信号，即令方波输出的上升沿作为零状态响应的正阶阶跃信号；方波的下降沿作为零输入响应的负阶阶跃信号。
RC一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢取决于电路的时间常数。
微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输出信号的周期有着一定得要求。
一个简单的RC串联电路，在方波序列脉冲的重复激励下，且由R端作为响应作为输入。
三．实验仪器函数信号发生器*1；双踪示波器*1.四．实验内容及步骤1.按照实验内容在仿真软件上建立好如下电路图：2.设置信号发生器的参数为U=3V，f=1KHz，点击运行，示波器显示如下：3.将示波器接在电阻两端，观察示波器如下：4.令R=10KΏ,C=3300PF，重复上述步骤，示波器显示如下：5.令C=3300PF,R=30KΏ,重复上述测量，示波器显示如下：五．实验总结1，仿真实验与真实实验的差别。
仿真实验是利用计算机编制程序来模拟实验进程的行为。
要进行仿真实验需要大量的参数，还要一个符合真实情况运行的程序。
仿真实验的参数都是通过前人大量的实验得到的。
仿真实验的目的就是节省原料，同时仿真实验的结果和真实实验的结果对照，可以检验各种从实验中归纳出来的定理定律是否正确。
同时实验室做实验的时候存在实验环境的限制，大多数时候的出来的数据与理论存在一定的偏差，因此会对实验结论的得出有一定的影响，在直观性上远不及仿真实验。
RC一阶电路的响应测试实验报告
实验七 RC 一阶电路的响应测试一、实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
二、原理说明1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图7-1（b ）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图7-1(a)所示。
根据一阶微分方程的求解得知u c ＝U m e-t/RC＝U m e-t/τ。
当t ＝τ时，Uc(τ)＝0.368U m 。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图13-1(c)所示。
a) 零输入响应(b) RC 一阶电路 (c) 零状态响应图 7-14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，则该电路就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图0.368tttt0.6320000c uuU m c uc uuU m U m U m7-2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢ 实验七 RC 一阶电路的响应测试
一、实验目的
1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
二、原理说明
1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图7-1（b ）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:
用示波器测量零输入响应的波形如图7-1(a)所示。
根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ。
当t ＝τ时，Uc(τ)＝0.368U m 。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图13-1(c)所示。
a) 零输入响应
(b) RC 一阶电路 (c)
零状态响应
0.368
t
t
t
t
0.632
c
u u
U m
c
u c
u u
U m
U m
U m
图 7-1
4. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2
T
时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，则该电路就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图7-2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
(a)微分电路 (b) 积分电
路
图7-2
若将图7-2(a)中的R 与C 位置调换一下，如图13-2(b)所示，由 C 两端的电压作为响应输出，且当电路的参数满足τ＝RC>>2
T ，则该RC 电路称为积分电路。
因为此时电路的输出信号电压与输入信号电压的积分成正比。
利用积分电路可以将方波转变成三角波。
从输入输出波形来看，上述两个电路均起着波形变换的作用，请
在实验过程仔细观察与记录。
C
器
2双踪示波器1自备
1DG07
3动态电路实验
板
实验线路板的器件组件，如图7-3所示，请认清R、C元件的布局及其标称值，各开关的通断位置等。
1. 从电路板上选R＝10KΩ，C＝6800pF组成如图13-1(b)所示的RC充放电电路。
u i为脉冲信号发生器输出的U m＝3V、f＝1KHz的方波电压信号，并通过两根同轴电缆线，将激励源u i和响应u C的信号分别连至示波器的两个输入口Y A和Y B。
这时可在示波器的屏幕上观察到激励与响应的变化规律，请测算出时间常数τ，并用方格纸按1:1 的比例描绘波形。
少量地改变电容值或电阻值，定性地观察对响应的影响，记录观察到的现象。
R=10KΩ，C=6800pF时，激励与响应的变化规律：Array
（积分电路）
（图a 变化规律）
电容先充电，为零状态响应。
后放电，为零输入响应
时间常数τ=6.8×10-5 s
电阻R不变，减少电容C至3000pF,响应的图像变陡，如下图(b)
(图b)
电阻R不变，增大电容C至8000pF,响应的图像变平缓，如下图(c)
（图c）
电容C不变，电阻R减小至5KΩ，响应的曲线变陡峭，如下图（d）
(图d)
电容C不变，电阻R增大至20KΩ，响应的曲线变平缓，如下图（e）
（图e）
2. 令R＝10KΩ，C＝0.1μF，观察并描绘响应的波形，继续增大C 之值，定性地观察对响应的影响。
令R=10KΩ，C=0.1μF, 激励与响应的变化规律：
R=10KΩ不变，C=0.1μF，继续增大C值，响应曲线变平缓，当电容C大到一定值时候，响应曲线变成直线（如下图）。
3. 令C ＝0.01μF ，R ＝100Ω，组成 如图7-2(a)所示的微分电路。
在同样的方
波激励信号（Um ＝3V ，f ＝1KHz ）作用下， 观测并描绘激励与响应的波形。
令C=0.01μF ，R=100Ω，激励与响应的变化规律如下：
0.01u 1000p
30K
10K
100
1K 10K 1M
1000p
6800p
0.01u
0.1u
10K
10m H
4.7m H
0.1u
（微分电路）
(激励与响应的变化规律)
增减R之值，定性地观察对响应的影响，
并作记录。
当R增至1MΩ时，输入输出波
形有何本质上的区别？
当C=0.01μF不变时，增大R值至200Ω，响应曲线变化不明显，
如下图：
●当C=0.01μF不变时，减小R值至20Ω，响应曲线变化不明显。
●R增至1MΩ时，激励与响应的变化规律如下图：
输入波形为方波信号，输出波形接近方波信号。
五、实验注意事项
1. 调节电子仪器各旋钮时，动作不要过快、
过猛。
实验前，需熟读双踪示波器的使用说明
书。
观察双踪时，要特别注意相应开关、旋钮图7-3 动态电路、选频电路实验板
的操作与调节。
2. 信号源的接地端与示波器的接地端要连在一起（称共地），以防外界干扰而影响测量的准确性。
3. 示波器的辉度不应过亮，尤其是光点长期停留在荧光屏上不动时，应将辉度调暗，以延长示波管的使用寿命。
六、预习思考题
1. 什么样的电信号可作为RC一阶电路零输入响应、零状态响应和完全响应的激励源？
2. 已知RC一阶电路R＝10KΩ，C＝0.1μF，试计算时间常数τ，并根据τ值的物理意义，拟定测量τ的方案。
3. 何谓积分电路和微分电路，它们必须具备什么条件？它们在方波序列脉冲的激励下，其输出信号波形的变化规律如何？这两种电路有何功用？
4. 预习要求：熟读仪器使用说明，回答上述问题，准备方格纸。
七、实验报告
1. 根据实验观测结果，在方格纸上绘出RC一阶电路充放电时u C的变化曲线，由曲线测得τ值，并与参数值的计算结果作比较，分析误差原因。
2. 根据实验观测结果，归纳、总结积分电路和微分电路的形成条件，阐明波形变换的特征。
3. 心得体会及其他。
