matlab实现卷积运算
卷积运算的matlab命令及其参数设置规则
卷积运算是数字信号处理和图像处理中常用的一种运算方式，它在图像滤波、特征提取等领域中发挥着重要作用。
在Matlab中，卷积运算可以通过一些内置的函数实现，同时可以通过设置不同的参数来实现不同的卷积操作。
本文将结合实际案例，介绍卷积运算在Matlab 中的常用命令及其参数设置规则。
一、卷积运算的基本概念在数字信号处理和图像处理中，卷积运算是一种重要的数学运算。
它通常用于图像滤波、特征提取等方面。
卷积运算的基本原理是将一个函数与另一个函数的翻转及平移进行积分。
在离散情况下，卷积运算可以用离散的形式来表示如下：\[y[n] = \sum_{k=-\infty}^{\infty} x[k] \cdot h[n-k]\]其中，\(x[k]\)和\(h[n]\)分别代表输入信号和卷积核，\(y[n]\)代表卷积运算的输出结果。
二、Matlab中的卷积运算函数在Matlab中，可以使用conv函数来进行一维和二维的卷积运算。
conv函数的基本语法如下：```y = conv(x, h)```其中，x和h分别代表输入信号和卷积核，y代表卷积运算的输出结果。
这里需要注意的是，x和h的长度必须是有限的，而且二者不能交换位置。
在进行二维卷积运算时，可以使用conv2函数。
conv2函数的基本语法如下：```y = conv2(x, h)```其中，x和h分别代表输入图像和卷积核，y代表二维卷积运算的输出结果。
三、卷积运算参数的设置规则在进行卷积运算时，需要注意一些参数的设置规则，以确保卷积运算的正确性和有效性。
以下是一些常见的参数设置规则：1. 卷积核的选择：卷积核的选择对卷积运算的结果影响很大。
通常情况下，可以根据具体的应用需求来选择合适的卷积核，例如高斯滤波、边缘检测等。
2. 边界处理：在进行卷积运算时，往往需要考虑图像或信号的边界处理。
常见的处理方式包括零填充、边界拓展、周期延拓等。
3. 步长和填充：在进行卷积运算时，可以通过设置步长和填充参数来控制输出结果的大小。

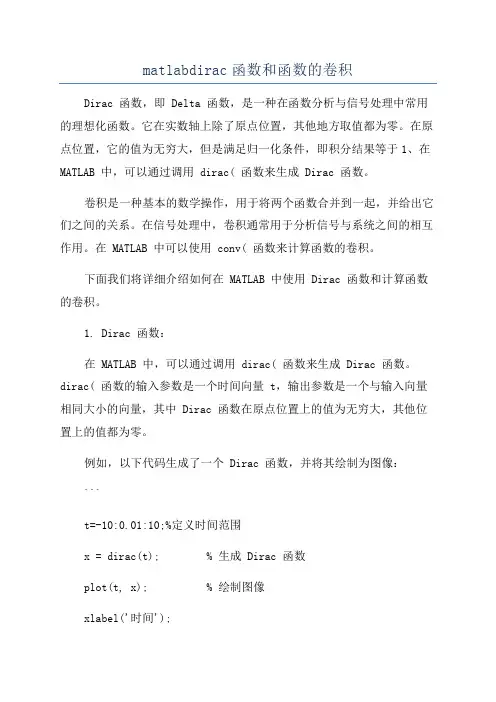

matlabdirac函数和函数的卷积
matlabdirac函数和函数的卷积Dirac 函数，即 Delta 函数，是一种在函数分析与信号处理中常用的理想化函数。
它在实数轴上除了原点位置，其他地方取值都为零。
在原点位置，它的值为无穷大，但是满足归一化条件，即积分结果等于1、在MATLAB 中，可以通过调用 dirac( 函数来生成 Dirac 函数。
卷积是一种基本的数学操作，用于将两个函数合并到一起，并给出它们之间的关系。
在信号处理中，卷积通常用于分析信号与系统之间的相互作用。
在 MATLAB 中可以使用 conv( 函数来计算函数的卷积。
下面我们将详细介绍如何在 MATLAB 中使用 Dirac 函数和计算函数的卷积。
1. Dirac 函数：在 MATLAB 中，可以通过调用 dirac( 函数来生成 Dirac 函数。
dirac( 函数的输入参数是一个时间向量 t，输出参数是一个与输入向量相同大小的向量，其中 Dirac 函数在原点位置上的值为无穷大，其他位置上的值都为零。
例如，以下代码生成了一个 Dirac 函数，并将其绘制为图像：```t=-10:0.01:10;%定义时间范围x = dirac(t); % 生成 Dirac 函数plot(t, x); % 绘制图像xlabel('时间');ylabel('振幅');title('Dirac 函数');```运行该代码，您将看到 Dirac 函数的图像，其中只有原点位置的值非零。
2.函数的卷积：可以使用 conv( 函数在 MATLAB 中计算两个函数的卷积。
conv( 函数的输入参数是两个函数，输出参数是它们的卷积结果。
例如，以下代码计算了两个函数的卷积，并将其绘制为图像：```t=-10:0.01:10;%定义时间范围x1 = exp(-t.^2); % 定义函数1x2 = heaviside(t); % 定义函数2plot(t, y); % 绘制图像xlabel('时间');ylabel('振幅');title('函数的卷积');```在上述示例中，我们定义了两个函数 x1 = exp(-t.^2) 和 x2 = heaviside(t)。
matlab矩阵卷积
matlab矩阵卷积Matlab矩阵卷积是一种数学运算，用于将两个矩阵相乘并生成一个新的矩阵。
在Matlab中，矩阵卷积是通过conv函数实现的。
本文将详细介绍Matlab矩阵卷积的定义、原理、应用以及实现方法。
一、定义Matlab矩阵卷积是指将两个输入矩阵进行卷积运算，得到一个输出矩阵的过程。
其中，输入矩阵可以是任意大小和维度，输出矩阵的大小和维度取决于输入矩阵的大小和卷积核的大小。
二、原理Matlab中使用的卷积运算是线性时不变系统（LTI）模型下的离散时间域卷积。
其基本原理是将两个函数进行乘法后再进行积分运算。
在数字图像处理中，我们通常使用离散时间域卷积来表示图像处理操作。
具体而言，在Matlab中进行矩阵卷积时，我们需要先定义一个二维数组作为输入图像，并定义一个二维数组作为滤波器（也称为卷积核）。
接着，我们使用conv函数对这两个数组进行计算，并得到一个新的二维数组作为输出结果。
三、应用Matlab矩阵卷积在数字图像处理中有广泛的应用。
例如，可以使用矩阵卷积进行图像模糊、边缘检测、图像增强等操作。
此外，矩阵卷积还可以用于信号处理、语音识别、自然语言处理等领域。
四、实现方法在Matlab中，我们可以使用conv函数对两个数组进行卷积运算。
具体而言，conv函数的调用格式为：C = conv(A, B, 'shape')其中，A和B分别表示输入的两个数组，'shape'表示输出矩阵的形状（可选参数）。
如果未指定'shape'参数，则默认输出完整的卷积结果。
例如，以下代码演示了如何对两个二维数组进行卷积运算：A = [1 2 3; 4 5 6; 7 8 9];B = [1 0; 0 1];C = conv2(A, B)在上述代码中，我们定义了一个3x3的二维数组A和一个2x2的滤波器B，并使用conv2函数对它们进行了卷积运算。
最终得到了一个4x4的输出结果C。
使用MATLAB进行卷积运算的常见错误及解决方法
使用MATLAB进行卷积运算的常见错误及解决方法引言：卷积运算是数字信号处理中常用的一种操作，广泛应用于图像处理、音频处理、通信等领域。
而MATLAB作为一款强大的数学软件，也提供了方便快捷的卷积函数供我们使用。
然而，在实际操作中，由于对卷积运算的理解不够深入或者对MATLAB函数的使用不够熟悉，很容易犯一些常见的错误。
本文将针对使用MATLAB进行卷积运算的常见错误进行介绍，并给出相应的解决方法。
一、错误一：输入信号维度不匹配在进行卷积运算时，输入信号的维度必须相匹配。
一般情况下，MATLAB中的卷积函数conv()要求输入的两个信号长度相等或者至少有一个信号的长度大于另一个信号的长度，即两个信号的维度要满足M>=N（M和N分别为两个信号的长度）。
如果输入信号的维度不匹配，就会产生错误或得到错误的结果。
解决方法：确保要用于卷积运算的两个信号的维度匹配。
可以通过使用MATLAB函数reshape()或者resize()来重新调整信号的维度，使其满足卷积运算的要求。
二、错误二：边界效应处理不当在卷积运算中，边界效应是一个常见的问题。
默认情况下，MATLAB中的卷积函数conv()会采用边界补零（zero padding）的方式处理输入信号的边界，这可能会导致卷积结果出现不符合预期的边界效应。
解决方法：可以通过使用MATLAB函数padarray()来指定合适的填充方式，并对输入信号进行合适的边界处理。
常用的填充方式有：1. 边界复制（replicate）：将信号边界的元素复制到填充位置。
2. 对称填充（symmetric）：将信号的边界元素按对称方式填充到填充位置。
3. 循环填充（circular）：将信号进行循环补充。
三、错误三：卷积核颠倒在进行卷积运算时，常常需要将卷积核（也称为滤波器）进行颠倒操作。
这是因为卷积运算中，卷积核是沿着输入信号进行滑动的，颠倒操作可以保证卷积核与输入信号的顺序一致，得到正确的卷积结果。
matlab 实现圆周卷积函数
matlab 实现圆周卷积函数
圆周卷积是数字信号处理中常用的一种卷积方式，它可以用于周期性信号的卷积计算，而且具有一定的计算效率。
在 MATLAB 中，可以使用 fft 函数实现圆周卷积。
具体实现方法如下：
1. 将两个周期性信号分别进行 fft 变换，得到它们的频域表示。
2. 对两个频域信号进行逐元素相乘。
3. 对结果进行 ifft 变换，得到圆周卷积的时域表示。
4. 若信号长度为 N，则在进行 fft 变换时，应该使用长度为2N-1 的 fft 算法。
在 MATLAB 中，可以使用如下代码来实现圆周卷积函数：
function y = cconv(x1,x2)
N = length(x1);
if(N~=length(x2))
error('Error: Input signals must be of equal length'); end
y = ifft(fft(x1,2*N-1).*fft(x2,2*N-1));
end
其中，x1 和 x2 分别表示要进行卷积计算的两个周期性信号，y 表示圆周卷积的结果。
该函数实现了两个信号的圆周卷积计算，并可以处理信号长度不相等的情况。
在使用该函数时，可以将要进行卷积计算的两个信号作为参数
传入函数中，例如：
x1 = [1,2,3,4];
x2 = [5,6,7,8];
y = cconv(x1,x2);
上述代码将计算 x1 和 x2 的圆周卷积，并将结果保存在 y 变量中。
matlab不同点数信号卷积
MATLAB中的信号处理是一项复杂而重要的任务。
在信号处理中，卷积是一种基本的运算。
不同点数的信号卷积在MATLAB中有着不同的处理方式，本文将详细探讨这一问题。
一、信号的定义在进行信号卷积之前，首先需要明确信号的定义。
在MATLAB中，信号通常以向量的形式表示。
向量的长度即为信号的点数，每个元素代表信号在某一点的幅值。
不同点数的信号在MATLAB中会以不同长度的向量来表示。
二、卷积的概念卷积是信号处理中的一种重要运算，它描述了两个信号之间的“相互作用”。
在数学上，如果有两个函数f和g，它们的卷积定义为h(x) = ∫f(t)g(x-t)dt。
在离散信号处理中，卷积可以用离散的形式来表示，即h[n] = ∑f[k]g[n-k]，其中[]表示离散序列，∑表示求和。
三、不同点数信号的卷积处理在MATLAB中进行不同点数信号的卷积处理时，需要根据实际情况选择合适的处理方式。
下面将以两个信号f和g为例，分别讨论不同点数信号的卷积处理方法。
1. 点数相同当两个信号的点数相它们的卷积操作非常简单。
可以直接调用MATLAB中的conv函数来实现。
若有两个长度为N的信号f和g，其卷积可直接通过h = conv(f, g)来求得。
在这种情况下，MATLAB会自动进行离散卷积运算，无需进行额外的处理。
2. 点数不同当两个信号的点数不它们的卷积操作就比较复杂了。
一种简单的处理方式是对信号进行补零操作，使其点数相等，然后再进行卷积运算。
在MATLAB中，可以利用zero-padding来实现信号补零。
具体步骤如下：(1) 首先确定补零后的信号长度，假设第一个信号f的长度为L1，第二个信号g的长度为L2，且L1 > L2。
则补零后的信号长度为L1+L2-1。
(2) 分别对两个信号进行补零，使它们的长度相等。
(3) 调用MATLAB中的conv函数进行卷积运算，得到补零后的卷积结果。
(4) 对卷积结果进行截取，得到原始信号长度下的卷积结果。
matlab conv2 代码
matlab conv2 代码Matlab中的Conv2函数是卷积函数，它用于在两个矩阵之间进行卷积运算。
该函数已预先编写，用户可以直接使用。
本文将介绍Matlab Conv2代码的使用方法以及参数解释。
步骤1：打开Matlab首先，打开Matlab软件，并创建一个新的M-file。
为此可以点击菜单中的File，选择New和M-file。
步骤2：输入代码和变量输入以下代码，定义我们要使用的两个矩阵：A = [2 4 4; 4 8 8; 4 8 8];B = [1 1; 1 1];此代码定义了这两个矩阵：A和B。
矩阵A中包含9个元素，矩阵B中包含4个元素。
需要注意的是，B矩阵的大小必须小于等于A矩阵大小。
步骤3：使用Conv2函数进行卷积现在，在代码前面添加以下代码以使用Conv2函数：C = conv2(A,B);此代码会将矩阵A和B作为输入并将结果存储在矩阵C中。
代码完成后，您可以运行它并查看结果。
步骤4：查看结果你可以添加以下代码，以查看卷积后的矩阵C：disp(C);此命令输出矩阵C的值。
在本例中，矩阵C的值应该是：6 12 16 8 812 24 32 16 1612 24 32 16 168 16 16 8 88 16 16 8 8步骤5：修改代码并测试现在，您可以尝试修改代码。
考虑更改B矩阵的值并查看结果。
您可以使用类似以下示例的代码：B = [1 0; 0 1];C = conv2(A,B);disp(C);此代码定义了一个不同的B矩阵，然后对A矩阵进行卷积。
在此情况下，结果应该如下所示：2 4 4 0 04 8 8 0 04 8 8 0 00 0 0 2 40 0 0 4 8结论在本文中，我们介绍了使用Matlab的Conv2函数进行卷积的方法。
我们还解释了Conv2函数的参数及其用法。
通过使用该函数，您可以轻松处理任何大小的矩阵，以便进行图像处理、信号处理等任务。
如果您对Matlab有兴趣，我们建议您进一步学习有关这个强大的软件的文档和教程。
matlab 卷积 傅里叶变换乘积
Matlab 中的卷积和傅里叶变换乘积一、matlab 中的卷积在 Matlab 中，卷积是一种常见的信号处理操作，它可以用来处理数字信号、图像处理、控制系统等领域。
卷积的定义是指两个函数的积分平均，表示一种平滑的操作。
1.1 一维卷积对于一维信号，可以使用 Matlab 中的 conv 函数进行卷积运算。
假设有两个信号 x 和 h，可以使用以下代码进行卷积运算：```matlaby = conv(x, h);```其中，x 和 h 分别为待卷积的两个信号，y 为卷积结果。
1.2 二维卷积对于二维图像，可以使用 Matlab 中的 conv2 函数进行卷积运算。
假设有两个图像 A 和 B，可以使用以下代码进行卷积运算：```matlabC = conv2(A, B);```其中，A 和 B 分别为待卷积的两个图像，C 为卷积结果。
1.3 卷积的应用卷积在数字信号处理、图像处理、控制系统等领域都有广泛的应用。
在数字信号处理中，卷积可以用于滤波、信号去噪等操作；在图像处理中，卷积可以实现图像模糊、边缘检测等功能；在控制系统中，卷积可以用于系统的传递函数求解等问题。
二、matlab 中的傅里叶变换乘积傅里叶变换乘积是指对两个函数进行傅里叶变换后，将它们相乘再进行逆傅里叶变换的操作。
这在信号处理和通信系统中有着重要的应用。
2.1 一维傅里叶变换乘积在 Matlab 中，可以使用 fft 函数对信号进行傅里叶变换，然后使用ifft 函数对结果进行逆变换。
假设有两个信号 x 和 h，可以使用以下代码进行乘积运算：```matlaby = ifft(fft(x) .* fft(h));```其中，x 和 h 分别为待变换的两个信号，y 为变换乘积结果。
2.2 二维傅里叶变换乘积对于二维图像，可以使用 fft2 函数对图像进行傅里叶变换，然后使用ifft2 函数对结果进行逆变换。
假设有两个图像 A 和 B，可以使用以下代码进行乘积运算：```matlabC = ifft2(fft2(A) .* fft2(B));```其中，A 和 B 分别为待变换的两个图像，C 为变换乘积结果。
