传感器的分类及原理
传感器的分类和原理
一传感器的分类1、按被测量（或传感器的用途）分类如被测量为温度、压力、流量、位移、速度等时，则感应的传感器分别称为温度传感器等…还有热量、比热容，压差、力、力矩、应力、质量、振幅、频率、加速度、噪声、浓度、粘度、密度、相对密度、酸碱度、颜色、透明度等等，其相应的传感器一般以被测量命名。
2、按工作原理分类传感器的工作原理主要是基于电磁原理和固体物理学理论。
可分为电阻式、电感式、电容式、电抗式、磁电式、热电式、压电式、光电式（包括红外线式和光导纤维式）、谐振式、霍尔式、超声式、同位素式、电话学式、微波式等。
3、按输出信号的性质分类可将其分为模拟传感器和数字传感器两大类前者输出模拟信号，如果要与计算机连接，则需要引入模/数转换环节，而后者则不需要。
数字传感器一般将被测量转换成脉冲、频率或二进制数码输出，抗干扰能力强。
二传感器原理及应用1、电阻式传感器：是一种能把非物理量（如位移、力、压力、加速度、扭矩等）转换成与之有确定对应关系的电阻值，再经过测量电桥转换成便于传送和记录的电压（电流）信号的一种装置。
它具有结构简单、输出精度高、线性和稳定性好等特点。
它种类较多，主要有变阻器式、电阻应变式和固态压阻式等三种。
前两种采用的敏感元件是弹性敏感元件，传感器元件分别是电位器和电阻应变片；而压阻式传感器的敏感元件和传感元件均为半导体（如硅）。
2、变阻器式传感器结构简单，输出信号功率大、被测量与转换量间容易实现线性或其他所需要的函数关系。
3、应变式传感器目前用于测量力、力矩、压力、加速度、质量等参数，是使用最广泛的传感器之一。
应变效应：金属导体或半导体在受到外力作用时，会产生相应的应变，其电阻也将随之发生变化，这种物理现象称为应变效应。
用来产生应变效应的细导体称为应变丝（敏感栅）应用在称重与测力领域，一是作为敏感元件，直接用于被测试件的应变测量；另一是作为转换元件，通过弹性元件构成传感器，用以对任何能转变成弹性元件应变的其他物理量作间接测量。
传感器 工作原理
传感器工作原理
传感器是一种能够感知和检测外界环境的物理量，并将其转化为电信号或其他形式的信号的装置。
它的工作原理基于不同的传感器类型，但一般可以分为以下几种工作原理。
1. 光学传感器：光学传感器利用光的传播与反射特性来检测目标或测量某个参数。
例如，光电传感器通过发射光束并测量其接收到的反射光来检测物体的位置和运动。
2. 声学传感器：声学传感器利用声波的传播和反射特性来感知和测量目标。
例如，超声波传感器使用超声波信号来测量距离和检测障碍物。
3. 压力传感器：压力传感器通过测量介质对传感器施加的压力来感知或测量压力变化。
例如，压电传感器利用压力作用下的电荷分布变化来产生电信号。
4. 温度传感器：温度传感器通过测量物体的温度来感知温度变化。
例如，热电偶传感器基于温度对电势的影响来转换为电信号。
5. 气体传感器：气体传感器通过测量气体浓度或气体与传感器之间的相互作用来感知气体的存在或测量气体参数。
例如，气体传感器可用于检测可燃气体泄漏。
总的来说，传感器的工作原理多种多样，但都是通过感知外部物理量的变化并将其转换为电信号或其他形式的信号来实现的。
这些信号可以被接收和处理，从而得到有关外界环境的信息或参数。
不同工作原理的传感器在各种领域中都有广泛的应用，如工业自动化、环境监测、医疗诊断等。
传感器分类方法
传感器分类方法传感器作为现代科技领域的重要分支，被广泛应用于各种环境和应用中。
对传感器进行适当的分类，不仅有助于更好地理解其工作原理和应用场景，也有助于设计、选择和优化传感器。
本文将深入探讨传感器的分类方法，以期为读者提供全面、深入的理解。
一、按工作原理分类1. 电学传感器：通过电学原理进行测量的传感器，如电阻式、电容式、电感式等。
这些传感器将物理量转化为电信号，便于后续的信号处理和测量。
2. 光学传感器：基于光学原理进行测量的传感器，如光电式、光纤式等。
这类传感器通过光的干涉、折射、吸收等性质，将物理量转化为光信号，再进一步转化为电信号。
3. 磁学传感器：利用磁场原理进行测量的传感器，如霍尔式、磁阻式等。
这类传感器通过测量磁场的变化，可以实现对电流、位移、速度等物理量的测量。
4. 化学传感器：能够检测和识别化学物质的传感器，如气敏式、湿敏式等。
这类传感器在环境保护、医疗诊断等领域具有广泛应用。
二、按输出信号类型分类1. 模拟传感器：输出信号为连续模拟信号的传感器，如电压、电流等。
这类传感器在连续监测和记录数据方面具有优势。
2. 数字传感器：输出信号为数字信号的传感器，如编码器、光栅尺等。
这类传感器精度高，抗干扰能力强，适合于需要高精度测量的场合。
三、按应用领域分类1. 工业自动化领域：主要用于检测生产过程中的各种物理量，如温度、压力、流量等。
这些传感器通常需要承受恶劣的工作环境，具有较高的稳定性和可靠性。
2. 生物医学领域：主要用于生物体参数的检测和监测，如生理参数、生物分子等。
这类传感器需要具有良好的生物相容性和稳定性。
3. 环境监测领域：主要用于监测环境中的各种参数，如温度、湿度、气压、气体浓度等。
这类传感器需要具有良好的环境适应性，能够长期稳定工作。
4. 智能家居领域：主要用于家居环境的智能化控制和管理，如温度、湿度、光照等。
这类传感器需要具有小巧的体积和低功耗性能，以适应家居环境的需求。
传感器的分类及原理
传感器的分类及原理传感器是一种能够感知周围环境，并将感知到的信息转化为电信号、光信号或其他形式的能量输出的装置。
根据其工作原理和应用领域的不同，传感器可以分为多种分类。
下面将介绍一些常见的传感器分类及其工作原理。
1. 压力传感器压力传感器是一种能够测量和感知物体受到的压力大小的传感器。
按照测压原理的不同，压力传感器可以分为电阻式、电容式、电感式、振动式等多种类型。
其中，电阻式压力传感器是应用最广泛的一种。
其工作原理是利用受到应力的薄膜或弹性体产生形变，进而改变电阻值，从而实现对压力的测量。
2. 温度传感器温度传感器是一种能够测量和感知物体温度变化的传感器。
常见的温度传感器有热电偶、热电阻、温度敏感电阻等。
其中，热电偶是一种利用两种不同材料的热电势差随温度变化而产生的装置。
热电阻则是利用材料电阻值随温度变化而变化的原理来测量温度。
3. 光电传感器光电传感器是一种能够感知光的存在、光强度或光波长变化的传感器。
根据应用场景的不同，光电传感器可以分为光电开关、光电二极管、光电三极管等多种类型。
以光电开关为例，其原理是利用光电效应，当光电池接收到光线时，会输出电信号，通过检测电信号的有无来感知光线的存在。
4. 气体传感器气体传感器是一种能够侦测、感知和测量空气中各种气体浓度的传感器。
根据检测原理的不同，气体传感器可以分为化学传感器、红外传感器、电化学传感器等多种类型。
以红外传感器为例，其原理是利用特定气体吸收红外辐射的特性来测量气体浓度。
5. 加速度传感器加速度传感器是一种能够感知物体加速度变化的传感器。
加速度传感器广泛应用于物体动态姿态测量、运动控制等领域。
根据工作原理的不同，加速度传感器可以分为压电式、电容式、电阻式等多种类型。
其中，压电式加速度传感器是最常见的一种。
其原理是基于压电效应，当压电谐振盘受到外力时，会产生电荷变化，从而实现对加速度的检测。
6. 湿度传感器湿度传感器是一种能够测量空气中相对湿度的传感器。
各类传感器的工作原理
各类传感器的工作原理传感器是一种能够检测和感知周围环境，并将其转化为可用信号的装置。
传感器在各个领域中起着极为重要的作用，从智能手机中的加速度传感器到汽车中的车速传感器，从医疗设备中的心率传感器到环境监测中的温度传感器，都体现了传感器在现代生活中的广泛应用。
下面将介绍几种常见的传感器及其工作原理。
1.光电传感器：光电传感器是基于光电效应的原理工作的。
光电效应是指当光照射到物体表面时，光中的能量被物体吸收，电子被激发而从原子中跃迁，产生电流。
光电传感器利用光电效应将光信号转化为电信号，可以用于测量光的强度、距离或光的频率等。
2.压力传感器：压力传感器是利用压力作用在压敏电阻或压电材料上变化的阻值或电荷来测量压力的。
当外力施加在压阻上时，导电粒子（电子或离子）运动受到阻碍，阻值发生变化，通过测量电阻的变化来确定压力的大小。
3.温度传感器：温度传感器利用材料在温度变化时导电性或热传导性的变化原理来测量温度。
常用的温度传感器有热敏电阻、热电偶和温度敏感电容等。
热敏电阻是利用材料的电阻随温度的变化而变化；热电偶则是利用两种不同材料的接触产生热电势差，通过测量热电势差来计算温度；温度敏感电容则是通过测量电容的变化来确定温度。
4.加速度传感器：加速度传感器是利用物体在加速或减速时所产生的惯性力来测量加速度的。
常用的加速度传感器有电容式加速度传感器和压电式加速度传感器。
电容式加速度传感器通过测量电容的变化来确定加速度；压电式加速度传感器则是利用压电效应和加速度之间的关系来测量加速度。
5.湿度传感器：湿度传感器是利用材料的吸湿性或湿度对电阻、电容或电抗等性能的影响来测量湿度的。
常用的湿度传感器有湿度敏感电阻、湿度敏感电容和湿度敏感电感等。
湿度敏感电阻通过测量电阻的变化来计算湿度；湿度敏感电容则是通过测量电容的变化来确定湿度。
总之，传感器的工作原理各异，但都是基于其中一种物理效应或电学特性的变化来实现对周围环境的感知和检测。

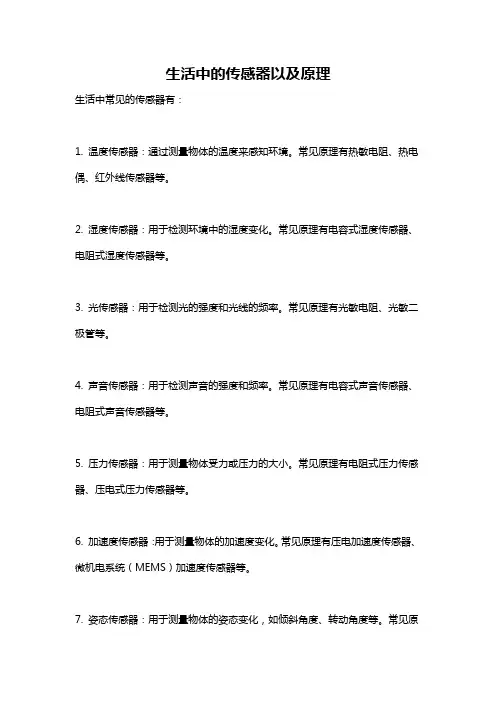

生活中的传感器以及原理
生活中的传感器以及原理
生活中常见的传感器有：
1. 温度传感器：通过测量物体的温度来感知环境。
常见原理有热敏电阻、热电偶、红外线传感器等。
2. 湿度传感器：用于检测环境中的湿度变化。
常见原理有电容式湿度传感器、电阻式湿度传感器等。
3. 光传感器：用于检测光的强度和光线的频率。
常见原理有光敏电阻、光敏二极管等。
4. 声音传感器：用于检测声音的强度和频率。
常见原理有电容式声音传感器、电阻式声音传感器等。
5. 压力传感器：用于测量物体受力或压力的大小。
常见原理有电阻式压力传感器、压电式压力传感器等。
6. 加速度传感器：用于测量物体的加速度变化。
常见原理有压电加速度传感器、微机电系统（MEMS）加速度传感器等。
7. 姿态传感器：用于测量物体的姿态变化，如倾斜角度、转动角度等。
常见原
理有陀螺仪、气泡级、加速度传感器等。
这些传感器的原理不尽相同，但基本原理都是通过测量物理量的变化来反映环境的状态，从而实现对环境的感知和监测。
传感器基本原理和分类
传感器基本原理和分类传感器是一种能够将外界物理量转化为电信号的器件，广泛应用于各个领域。
本文将从传感器的基本原理和分类两个方面来介绍传感器的相关知识。
一、传感器基本原理传感器的基本原理是根据特定物理效应的作用，将感知到的信息转化为电信号输出。
常见的传感器基本原理包括：电阻效应、电磁效应、热效应、光电效应等。
1. 电阻效应传感器电阻效应传感器是利用材料电阻值随物理量变化而发生变化的原理进行测量的传感器。
例如，热敏电阻传感器是根据温度对电阻值的影响来测量温度变化的。
2. 电磁效应传感器电磁效应传感器是利用电场或磁场的变化来感知物理量的传感器。
例如，霍尔效应传感器是通过感应磁场来测量磁场强度的。
3. 热效应传感器热效应传感器是利用物理量变化引起的温度变化来测量物理量的传感器。
例如，热电偶是通过测量不同温度下产生的电动势来测量温度变化的。
4. 光电效应传感器光电效应传感器是利用光的吸收、散射、反射、透射等效应进行测量的传感器。
例如，光电二极管是通过光的吸收产生电流来测量光强度的。
二、传感器分类传感器根据测量的物理量和应用领域的不同，可以分为多种分类。
下面介绍几种常见的传感器分类。
1. 按测量的物理量分类根据测量的物理量不同，传感器可以分为温度传感器、压力传感器、湿度传感器、流量传感器等。
温度传感器用于测量温度变化，压力传感器用于测量压力变化，湿度传感器用于测量湿度变化，流量传感器用于测量液体或气体的流量等。
2. 按工作原理分类根据传感器的工作原理不同，可以分为电阻传感器、电容传感器、电磁传感器、光学传感器等。
电阻传感器根据电阻值的变化进行测量，电容传感器根据电容值的变化进行测量，电磁传感器根据电磁场的变化进行测量，光学传感器根据光的吸收、反射等效应进行测量。
3. 按应用领域分类根据不同的应用领域，传感器可以分为工业传感器、生物传感器、环境传感器、汽车传感器等。
工业传感器广泛应用于工业自动化控制领域，生物传感器用于医疗、生物工程等领域，环境传感器用于环境监测、气象预测等领域，汽车传感器用于汽车电子系统等。
传感器原理及应用的总结
传感器原理及应用的总结传感器是一种用于检测和测量其中一种物理量的装置，它能够将检测到的物理量转换为可以进行处理和分析的电信号。
传感器的原理和应用非常广泛，可以应用于各个领域，如工业自动化、环境监测、医学诊断等。
传感器的原理可以分为以下几种：1.电阻器传感器原理：根据物体的压力、力或拉力来改变电阻值的感应装置。
如测量压力、力、重量等的压力传感器，其原理是根据电阻在压力作用下的变化来测量物体的压力。
2.电容器传感器原理：根据外源引起的电容变化，来检测物理量的感应装置。
如湿度传感器，通过测量周围空气的湿度，电容器的电容值会发生相应的变化，从而可以得知湿度的大小。
3.磁敏传感器原理：根据物体对磁场的感应特性，来检测物体的位置、方向和速度等物理量的感应装置。
如磁力传感器，通过测量物体所受磁力的大小和方向，来判断物体的位置和运动状态。
4.光敏传感器原理：根据物体对光的敏感程度，来检测物体的光强度、颜色和形状等感应装置。
如光电传感器，通过测量光电效应的变化，来判断物体的光照条件和透明度。
5.声敏传感器原理：根据物体对声波的感应特性，来检测物体的声音、噪音和震动等感应装置。
如声音传感器，通过测量空气中的声波振动，来判断声音的强度和频率。
传感器的应用非常广泛，主要包括以下几个方面：1.工业自动化：传感器在工业生产中起到了关键的作用。
例如温度传感器、湿度传感器可用于监测工业生产中的环境参数，光敏传感器用于检测生产线上物体的位置和形状，加速度传感器用于监测机械设备的振动情况等。
2.环境监测：传感器在环境监测中可以用来检测空气质量、水质污染、土壤湿度等。
例如气体传感器可用于检测空气中各种有害气体的浓度，水质传感器用于监测水体中的溶解氧和污染物的浓度等。
3.医疗诊断：传感器在医疗领域中可用于检测人体的生理参数，如心率、体温、血压等。
如心率传感器可以实时监测患者的心率变化，体温传感器用于检测患者的体温变化等。
4.汽车科技：传感器在汽车科技中起到了重要的作用，例如车速传感器用于测量车辆的速度，加速度传感器用于检测车辆的加速度和制动情况，气囊传感器用于检测交通事故时的撞击力等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、传感器的原理及组成
被测 对象
传感器
中间电路
显示记录
人为
标准
驱动信号 信号
控制系统
驱动装置 标定装置
非电量电测法测试系统的组成
观察 者
3、传感器的原理
1. 传感器 感受被测物理量并把它变换为便于传输处理的电信号。
它是整个测试系统实现测试和自动控制的首要的、关键的环节。
1) 测量距离. 距离越大,信号越弱 2) 表面状态. 动荡不稳定的表面将降低反
射雷达波的强度. 3) 介电常数. 介电常数越大,反射越强大. 4) 泡沫. 5) 天线尺寸. 天线尺寸越大,将得到越窄
的雷达波束角和更集中的雷达波能量 6) 天线上的积垢灰尘.
4.4、温度传感器
测量原理-TR10
铂热电阻 铂热电阻的特点是精度高、稳定性好、性 能可靠, 所以在温度传感器中得到了广泛应用。按IEC 标准, 铂热电阻的使用温度范围为-200~+850℃。 在-200~0℃的温度范围内: Rt=R0［1+At+Bt2+Ct3(t-100)］ 在0~850℃的温度范围内: Rt = R0(1+At+Bt2)
传感器直接将被测量的能量转换为 输出量的能量
输出量为模拟量
输出量为数字量
位移传感器、速度传感器、温度传 感器、压力传感器等
应变式、电容式、电感式、压电式、 热电式等
电容式传感器：利用电容极板间隙 或面积的变化 C
压电式传感器：压电效应，力电 荷 热电偶：热电效应
电容传感器：需外部供电，使x(t) C电流或电压
压力传感器测液位的原理
温度对于零点的Biblioteka 响双压力测液位的测量原理4.2、压差液位计
4.3 、雷达液位计
D=CT/2 式中： D—雷达液位计到液面的
距离 C—光速 T——电磁波运行时间 因空罐的距离E已知， 则物位L为： L=E-D
雷达液位计精度影响因素
任何雷达物位计的测量都要求有足够的反射信号.以下因素将影响反 射信号强度:
机械系统中常见的物理量
几何量—长度、角度、表面几何形状 机械量—振动（速度、加速度、位移）、力、
压力、力矩、扭矩、功率、质量、硬度 热工量—温度、温度场、湿度、流量 光学量—照度、光学参数（焦距、透光率） 电磁量—电压、电流、电势、磁场强度
测试技术的方法（以测力为例）
机械转换
客 观 光学转换
传感器的分类与原理介绍
目录
• 1、传感器的概念 • 2、传感器的分类 • 3、传感器的原理及组成 • 4、公司涉及的传感器 • 5、传感器的误差与校准
1、传感器的概念
• 传感器（英文名称：transducer/sensor）是一种检 测装置，能感受到被测量的信息，并能将感受到的信 息，按一定规律变换成为电信号或其他所需形式的信 息输出，以满足信息的传输、处理、存储、显示、记 录和控制等要求。它是实现自动检测和自动控制的首 要环节。
5. 标定装置 产生标准输入以便用实验的方法来得到被测量与显示记
录之间准确地量的关系。
被测 对象
传感器
中间电路
显示记录
观察 者
人为
标准
驱动信号 信号
控制系统
驱动装置 标定装置
非电量电测法测试系统的组成
以测量汽车油箱中汽油液位的装置为例
被测量
敏感元件
辅助电源
传感元件
信号调节转换电路 电量
4、公司涉及的传感器
速v，乘以管道截面积得流量（流量计上的微电脑芯片自动计算显示和
上传）：
体积流量为：
qv
π 4
D2.
E KDB
π DE 4KB
电磁流量计的结构
电磁式流量计的使用 优点：不受其他因素影响，测量范围宽，可测强
腐蚀、含杂质流体。无压降损失。
安装方式
4.5.2 涡街式流量计 Vortex street flowmeter
• 4.1、压力传感器 • 4.2、压差液位计 • 4.3、雷达液位计 • 4.4、温度传感器 • 4.5、流量计 • 4.6、音叉开关
4.1、压力传感器
压力传感器的金属膜片
工作压力使膈膜密封膜片产 生偏移，并通过填充液把压 力送到传感器膜片上，该膜 片产生的形变再通过填充液 把压力传送到电桥上，与压 力相关的桥路输出电压的变 化被测量并进一步处理。
必然会产生电动势，其大小为：
其中：
E
K
d
v
B
K——与磁场分布及轴向长度有关的系数；
B——磁感应强度；
V——导电液体平均流速；
D——电极间距（测量管内直径）；
电动势E的方向为 v B，大小与流量成正比。在管道的电场 E方向两
点加上电极（石墨等耐腐蚀材料），将电动势引出测量，就可以得到流
结构型 物性型
按能量关系分 类
按输出信号分 类
能量 控制型
能量 转换型
模拟式 数字式
说明
举例
传感器以被测物理量分类，也即按 用途分类，便于用户选择。
传感器以工作原理命名， 便于生产厂家专业生产。 传感器依赖其结构参数变化实现信 息转换
传感器依赖其敏感元件物理特性的 变化实现信息转换
由外部供给传感器能量，而由被测 量来控制输出的能量
测量原理 在流量计管道中，设一滞流件，流体流经 滞流件时，下游会产生两列不对称的旋涡， 在滞流件的侧后方分开，形成卡门（Karman） 旋涡列——卡门涡街，旋涡产生的频率 f 与 流量计管道中流体流速υ的关系为：
温度传感器安装要求
4.5、流量计
• 4.5.1、电磁流量计 • 4.5.2、涡街流量计 • 4.5.3、涡轮流量计 • 4.5.4、质量流量计
4.5.1 电磁式流量计 Electromagnetic flowmeter
测量原理
当导电流体流过磁极之间的绝缘管道
时，相当于长度为管道内径的导体以流
速v移动切割磁力线，则在导电流体中
2. 中间电路 将传感器输出的微弱电信号进行再次变换、放大、衰减、 滤波、调制和解调等，使它们成为便于显示、记录或进行数据处理的信 号。
3. 显示与记录器 将中间变换与测量电路送来的电压或电流信号不失 真地显示和记录出来。
4. 驱动装置 产生人为驱动信号，是被测对象处于人为的工作状态下， 把内部特性表现得更明显。
物 理
气液转换
量
电气转换
F
机械参数
机械测试法
力
位移
光学参数 力
气液参数 力
光学测试法 光电移动 （明暗条纹的变化）
气液测试法 气液的压力变化
电参数
电阻、电容、电感 电压、电流
力
电阻的变化
电测法
x
F
反光镜
F P
F
应变片
2、传感器的分类
分类方法
按输入量分类
按工作原理分类 （变换原理）
按物理现象分 类（信号变换 特征）
