加工中心的换刀形式以及刀库种类介绍数控机床的自动换刀装置中,实现刀库与机床主轴之间传递和装卸刀具的装置称为刀具交换装置。

本文讲解了加工中心的换刀形式以及刀库种类相关内容。

自动换刀数控机床多采用刀库式自动换刀装置。

带刀库的自动换刀系统由刀库和刀具交换机构组成,它是多工序数控机床上应用最广泛的换刀方法。

换刀过程较为复杂,首先把加工过程中需要使用的全部刀具分别安装在标准的刀柄上,在机外进行尺寸预调整之后,按一定的方式放入刀库,换刀时先在刀库中进行选刀,并由刀具交换装置从刀库和主轴上取出刀具。

在进行刀具交换之后,将新刀具装入主轴,把旧刀具放回刀库。

存放刀具的刀库具有较大的容量,它既可安装在主轴箱的侧面或上方,也可作为单独部件安装到机床以外。

1、刀库的种类刀库用于存放刀具,它是自动换刀装置中的主要部件之一。

根据刀库存放刀具的数目和取刀方式,刀库可设计成不同类型。

图7.1所示为常见的几种刀库的形式。

(1)直线刀库。

如图7.1(a)所示,刀具在刀库中直线排列、结构简单,存放刀具数量有限(一般8把-12把),较少使用。

(2)圆盘刀库。

如图7.1(b)-(g)所示,存刀量少则6把-8把,多则50把-60把,有多种形式。

图7.1(b)所示刀库,刀具径向布置,占有较大空间,一般置于机床立柱上端。

图7.1(c)所示刀库,刀具轴向布置,常置于主轴侧面,刀库轴心线可垂直放置,也可以水平放置,较多使用。

图7.1(d)所示刀库,刀具为伞状布置,多斜放于立柱上端。

为进一步扩充存刀量,有的机床使用多圈分布刀具的圆盘刀库(图7.1(e)),多层圆盘刀库(图7.1(f))和多排圆盘刀库(图7.1(g))。

多排圆盘刀库每排4把刀,可整排更换。

后三种刀库形式使用较少。

(3)链式刀库。

链式刀库是较常使用的形式(图7.1(h),(i)),常用的有单排链式刀库(图7.1(h))和加长链条的链式刀库(图7.1(i))。

(4)其他刀库。

格子箱式刀库,如图7.1(j)、k,刀库容量较大。

简述加工中心手动换刀动作的操作步骤

简述加工中心手动换刀动作的操作步骤

简述加工中心手动换刀动作的操作步骤加工中心手动换刀动作是加工中心操作中非常重要的一步,能够实现刀具的更换,提高加工效率和精度。

以下是加工中心手动换刀动作的操作步骤:
1. 停止机床:在手动换刀之前,必须停止机床的运行。

可以通过关闭机床的电源、手动或自动停止开关来实现。

2. 打开手动换刀架:打开手动换刀架抽屉或取出手动换刀架,确保手动换刀架处于正确的位置。

3. 移动刀具:将刀具移动到手动换刀架上,可以通过手动或自动移动刀具开关来实现。

手动移动刀具时,应确保刀具与手动换刀架匹配,并且刀具位置正确。

4. 固定刀具:将刀具固定在手动换刀架上,可以使用手动固定螺丝或卡尺来固定刀具。

5. 断开电源:断开电源开关,确保手动换刀架和机床停止运行。

6. 安装新刀具:将新刀具安装到加工中心上,可以使用手动或自动安装刀具开关来实现。

安装刀具时,应确保刀具与加工中心匹配,并且刀具位置正确。

7. 连接电源:将电源开关连接到机床电源线路上,确保机床开始运行。

8. 启动机床:启动机床,开始加工。

手动换刀动作是加工中心操作中非常重要的一步,能够实现刀具的更换,提高加工效率和精度。

在操作过程中,需要确保刀具位置正确、刀具与手动换刀架匹配,并且紧固刀具固定螺丝,以确保刀具的稳定性。

此外,还需要定期检查刀具的磨损和损坏情况,及时更换磨损严重的刀具,以保证加工的精度和效率。

加工中心机械手系统结构设计

加工中心机械手系统结构设计

毕业设计(论文)题目加工中心机械手系统结构设计专业机械设计制造及其自动化班级学生指导教师王慧武职称副教授高科学院2013 年任务书填写要求1.毕业设计(论文)任务书由指导教师根据各课题的具体情况填写,经学生所在专业的负责人审查、学院(系)领导签字后生效。

此任务书应在毕业设计(论文)开始前一周内填好并发给学生;2.任务书内容必须用黑墨水笔工整书写或按教务处统一设计的电子文档标准格式(可从教务处网页上下载)打印,不得随便涂改或潦草书写,禁止打印在其它纸上后剪贴;3.任务书内填写的内容,必须和学生毕业设计(论文)完成的情况相一致,若有变更,应当经过所在专业及学院(系)主管领导审批后方可重新填写;4.任务书内有关“学院(系)”、“专业”等名称的填写,应写中文全称,不能写数字代码。

学生的“学号”要写全号(如020*******,为10位数),不能只写最后2位或1位数字;5.有关年月日等日期的填写,应当按照国标GB/T 7408—94《数据元和交换格式、信息交换、日期和时间表示法》规定的要求,一律用阿拉伯数字书写。

如“2004年3月15日”或“2004-03-15”。

6.毕业设计任务书、毕业论文及其它相关的报告书,要求一律用16K纸书写或打印。

系系主任西安理工大学高科学院批准日期毕业设计(论文)任务书系机械设计制造及其自动化专业 09机械1 班学生一、毕业设计(论文)课题加工中心机械手系统结构设计二、毕业设计(论文)工作自 2013 年 02 月 25 日起至 2013 年 06 月 14 日止三、毕业设计(论文)进行地点高科学院四、毕业设计(论文)的内容要求加工中心是带有刀库和自动换刀装置的数控镗铣床,主要用于加工单件、小批量的箱体零件或棱形零件等精密复杂零件。

工件在一次装夹后,加工中心可以自动更换刀具,连续对零件的各加工面自动地完成高精度的铣、钻、铰、镗及攻丝等多种工序。

按其主轴布置方式可分为卧式和立式加工中心两大类。

加工中心的自动换刀系统

加工中心的自动换刀系统
加工中心自动换刀系统
加工中心自动换刀装置
一、加工中心自动换刀装置的类型 1.转塔式 更换主轴换刀装置 (1)脱开主轴传动 (2)转塔头抬起 (3)转塔头转位 (4)转塔头定位 (5)主轴传动重新接通
加工中心自动换刀装置
加工中心自动换刀装置
加工中心自动换刀装置
一、加工中心自动换刀装置的类型 2.成套更换式 (1)更换转塔 (2)更换主轴箱 (3)更换刀库
六、几种典型换刀过程 1、无机械手换刀
加工中心自动换刀装置
加工中心自动换刀装置
六、几种典型换刀过程 2、机械手换刀
加工中心自动换刀装置
六、几种典型换刀过程 3、带刀套机械手换刀
加工中心自动换刀装置
加工中心自动换刀装置
二、加工中心刀库形式 2.链式刀库
加工中心自动换刀装置
二、加工中心刀库形式 3.格子式刀库
加工中心自动换刀装置
二、加工中心刀库形式 3.格子式刀库
加工中心自动换刀装置
三、加工中心刀库结构
加工中心自动换刀装置
三、加工中心刀库结构
加工中心自动换刀装置
四、JCS-018A加工中心机械手结构 2、机械手抓刀部分的结构
五、其他类型机械手 2、两手互相垂直的回 转式单臂机械手
加工中心自动换刀装置
五、其他类型机械手 3、两手平行的回转式单臂机械手
加工中心自动换刀装置
五、其他类型机械手 4、双手交叉式机械手 (1)机械手移动到机床主轴处-卸装刀具 (2)机械手移动到刀库处送回卸下的刀具
加工中心自动换刀装置
加工中心自动换刀装置
加工中心自动换刀装置
四、JCS-018A加工中心 机械手结构 2、机械手抓刀部分的 结构
பைடு நூலகம் 加工中心自动换刀装置

数控卧式镗铣床刀库机械手回转与装卸刀机构毕业设计

数控卧式镗铣床刀库机械手回转与装卸刀机构毕业设计

数控卧式镗铣床刀库机械手回转与装卸刀机构设计摘要数控卧式镗铣床是一种具有自动换刀装置和任意分度数控转台的数字控制机床,工件在一次装夹后能自动完成几个侧面的多种工序的加工。

数控卧式镗铣床刀库机械手回转与装卸刀机构用于主轴和刀库间的装刀与卸刀操作。

良好的结构设计能够实现刀库与机床主轴之间刀具的快速装卸,提高机床的工作效率。

镗铣床主要是刀具在工件上加工已有预制孔的机床。

通常,刀具旋转为主运动,刀具或工件的移动为进给运动。

它主要是用来加工高精度孔或一次定位完成多个孔的精加工,此外还可以从事与孔精加工有关的其他加工面的加工。

自动换刀装置是数控加工中心在工件的一次装夹中实现多道工序加工不可缺少的装置,主要由刀库、机械手和驱动装置几部分组成。

关键字:卧式镗铣床;自动换刀装置;回转机构;装卸刀装置CNC horizontal boring and milling machine tool storage manipulator rotary knife with loading anddischarging mechanism designAbstractCNC horizontal boring and milling machine is a kind of digital control machine tools, automatic tool changer and arbitrary indexing NC rotary table machining of the workpiece in a fixture can automatically complete the side of a variety of processes. CNC horizontal boring and milling machine magazine robotic swing and handling knife institutions for the loading the knife and unloading knife operation between the spindle and magazine. The good structure designed to achieve rapid loading and unloading of the tool between the magazine and the machine tool spindle to improve the efficiency of the machine. Boring and milling machine is a machine tool on the workpiece processing has been pre-hole. Typically, the rotation of the tool main movement, the movement of the tool or workpiece feed movement. It is mainly used to process high-precision holes or location to complete the finishing of a plurality of apertures, in addition to in the hole finishing machining surface processing. The automatic tool changer CNC machining centers in the workpiece clamping device, multi-channel processes indispensable mainly by the magazine, robots and drives several parts.Keywords:horizontal boring and milling machine;automatic tool changer;rotating mechanism;loading and unloading knife device目录1 绪论 (1)1.1题目背景和意义 (1)1.2数控镗铣床概述和结构组成 (1)1.2.1数控镗铣床的结构组成 (2)1.3国内外研究情况 (2)1.4本课题研究的主要内容 (3)1.4.1本课题研究的主要内容 (3)1.4.2 研究方案 (3)1.4.3 研究方法 (3)2 总体方案的确定 (7)2.1 主要技术参数 (6)2.2 自动换刀装置的设计参数 (6)2.3 确定数控卧式镗铣床自动换刀装置的形式 (6)3 机械手 (8)3.1机械手的组成 (8)3.1.1执行机构 (8)3.1.2驱动机构 (8)3.1.3 控制系统 (9)3.1.4课题工作要求 (9)3.2机械手手部的结构的设计 (10)3.2.2夹紧力及驱动力的计算 (12)3.2.3 机械手手抓夹持精度的分析计算 (13)3.2.4 弹簧的设计计算 (13)3.3机械手腕部结构的设计 (15)3.3.1腕部的结构以及选择 (15)3.3.2腕部的设计计算 (15)3.3.3液压缸盖螺钉的计算 (17)3.4 臂部 (18)3.4.1 臂部结构形式 (19)3.4.2 臂部运动的导向装置 (19)3.5机械手机身的设计计算 (21)3.5.1机身的整体设计 (21)3.5.2 机身回转机构的设计计算 (22)3.6自动换刀机械手的滑座伸缩和手架回转运动机构 (24)4 刀具交换装置的设计 (26)4.1 换刀机械手抓刀部分结构 (26)4.2 机械手传动结构 (27)4.3 自动换刀过程的动作顺序 (28)4.4 自动换刀装置的相关技术要求 (29)4.4.1 主轴准停装置 (29)4.4.2 换刀机械手的安装与调试 (29)5 自动换刀装置的控制原理 (30)5.1刀库的控制 (30)5.2机械手的控制 (30)结论 (31)致谢 (32)参考文献 (33)毕业设计(论文)知识产权声明 (34)毕业设计(论文)独创性声明 (35)1 绪论1.1题目背景和意义数控卧式镗铣床是一种具有自动换刀装置和任意分度数控转台的数字控制机床,工件在一次装夹后能自动完成几个侧面的多种工序的加工。

加工中心的特点、种类、功能和主要技术参数

加工中心的特点、种类、功能和主要技术参数

加工中心的特点、种类、功能和主要技术参数本项目主要对加工中心的特点、种类、功能和主要技术参数加以概述,使初学者对加工中心有一个基本认识。

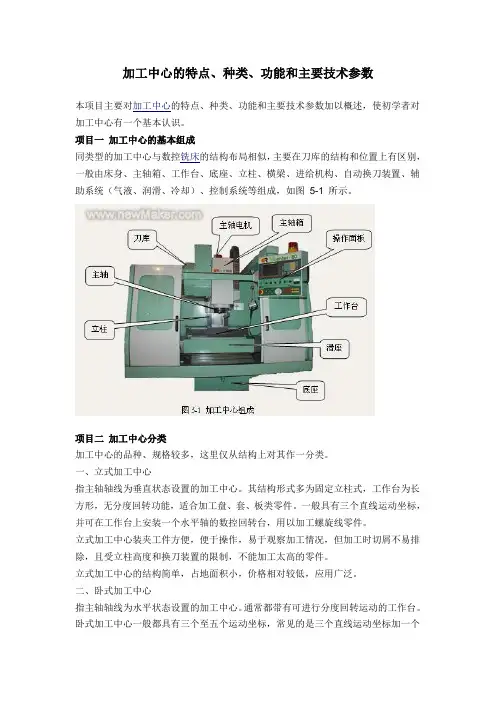

项目一加工中心的基本组成同类型的加工中心与数控铣床的结构布局相似,主要在刀库的结构和位置上有区别,一般由床身、主轴箱、工作台、底座、立柱、横梁、进给机构、自动换刀装置、辅助系统(气液、润滑、冷却)、控制系统等组成,如图5-1 所示。
