砂、石、水泥、粉煤灰与外加剂模板B
水泥、粉煤灰、外加剂、砂、石标准范围
检验项目
细度（0.045 方孔筛）（%） 需水量比（%） 烧失量（%） 含水量（%） 密度（g/cm3）
强度活性指数（%） 检验依据：GB/T1596-2017
Ⅰ级 ≤12.0 ≤95 ≤5. 0
技术要求 Ⅱ级 ≤30.0 ≤105 ≤8.0 ≤1.0 ≤2.6 ≥70.0
Ⅲ级 ≤45.0 ≤115 ≤10.0
减水剂
检验项目
技术要求
水泥净浆流动度（㎜）
≥180
密 度（c㎥）
1.03±0.02
减水率WR（% ）
≥25
含 固 量（%）
12.0±1.2
PH 值
4.0-10.0
含气量
≤6.0
抗压强度比 7 d
(%)
28 d
≥150 ≥1490~ +120 -90~ +120
检验依据：GB/T 8076-2008
水泥
粉煤灰
凝结时间
检验 项目
烧失量 比表面积 （%） （m2/kg）
初凝
终凝
（min） （min）
抗折
3d
28d
抗压
3d
28d
技术 要求
≤5.0
≥300 ≥45 ≤600 ≥3.5 ≥6.5 ≥17.0 ≥42.5
检验依据：GB175-2007、GB/T1346-2011、GB/T17671-2021、GB/T1345-2005
砂子
项目
表观密度 堆积密度 空隙率 (kg/㎥) (kg/㎥) (%)
含泥量 (%)
泥块含量 (%)
氯化物含量 （%）
细度模数 （Mx）
技术 要求
≥2500
≥1400
≤44
工程项目原材料管理规定控制管理办法
工程项目原材料管理规定为规范工程项目原材料的管理，保证工程质量，控制工程成本，提高工程效益，制定本规定。
第一条工程项目原材料管理是指对工程项目生产施工所用钢材、砂、石料、水泥、粉煤灰、外加剂或成品混凝土等材料的管理。
第二条生产施工所需的原材料，自材料调研、采购、进场、现场保管、施工结束清理现场、废料处理，及材料签证、结算的审核、审批等，均属原材料管理工作范围。
其管理目的就是要保证及时、优质、经济合理地供应工程项目所需原材料，降低材料采购、保管费用，减少损耗，压缩资金占用量，提高工程项目效益。
第三条工程项目原材料管理实行分级负责制。
（一）工程项目部是项目原材料管理的责任主体，项目经理是现场原材料管理的主要责任人，项目总工负有辅助责任，项目材料采购员、材料管理员对原材料管理负直接责任。
1.项目部负责项目所用原材料的调研，编制原材料采购调研报告（包括各种原材料采购途径、拟用分供方、材料质量、规格及初定价格等），上报所在生产单位经理（或其委托代理人）审批，并由经理（或其委托代理人）签订材料采购合同。
项目部不得自行确定原材料供应商、自行签定供料合同。
2.工程项目材料采购员、材料管理员应依据工程标书、合同、施工组织设计及相关的技术资料计算工程所需原材料理论用量及拟采购量，编制《工程项目原材料采购计划表》，经项目总工审核，项目经理审批后实施。
3.项目总工应对工程项目使用原材料质量负责。
项目材料采购员、材料管理员应按项目总工的要求采样送检，确保原材料质量。
4.项目材料采购员、材料管理员应妥善安排原材料的采购和进场验收，保证原材料供应，并及时在原材料管理系统中如实填报原材料采购、使用数据。
5.项目经理和总工每周定期盘点原材料出入库数量、库存量、实际砼搅拌量、实际砼灌注量等，对发生盈亏差额，应查明原因，采取措施，及时调控。
6.项目完工后，由项目经理组织材料采购员、材料管理员、财务员等进行原材料采购的对票、签证工作，编制项目原材料竣工备案表，进行项目原材料盈亏分析，并将结果及各种原始票据、台账、日志、签证单等报所在生产单位计划经营科。
C20外加剂、粉煤灰配比
成都至南部高速公路工程LJ10标段C20结构混凝土配合比设计一、设计依据：1、《普通混凝土配合比设计规程》JGJ55-20002、《公路桥涵施工技术规范》JTJ041-20003、成都至南部高速公路工程项目LJ10标段设计图纸二、设计要求：混凝土强度等级C20 坍落度90-120mm三、使用部位：墙身、涵洞基础、护肩、边沟等四、砼搅拌运输及浇灌方法：砼搅拌为机械拌合，运输采用砼运输车五、原材料：1、水泥：重庆金九P.O42.5牌普通硅酸盐水泥2、细集料：徐家脊天然砂，细度模数2.48中砂3、卵石：灵星砂石料场5-20mm掺量30%20-40mm掺量70%4、外加剂：四川路桥特种材料有限责任公司RB-2高效减水剂（缓凝型），掺量为胶凝材料总量的1.0％，减水率为18%5、粉煤灰：采用江油热电厂Ⅱ级粉煤灰4、水：可引用水。
六、按规程JGJ55-2000进行配合比计算1、确定强度：混凝土标准差为5。
0Fcu.o=fu.k+1.645*ó=20+1.645×5=28.2MPa2、水灰比：W/C= Aa*fce/(fcu.o+Aa*Ab*fce)=0.583、用水量：W=165×(1-0.18)=135㎏4、水泥用量：C0=135/0.58=233kg5、砂率：Sp=34%6、混凝土假定密度2400kg/m3计算7、当水灰比为0.58时S1=（2400-284-165）×0.34=663㎏G1=2400-284-663-165=1288㎏初比：水泥：砂子：石子：水233 ：677 ：1362 ：135七、粉煤灰普通混凝土配合比1、粉煤灰混凝土配合比设计以基准混凝土为基础，用粉煤灰超量取代水泥进行计算调整。
按规程选取粉煤灰取代水泥率βc=0.152、水泥用量:233×（1-0.15）=198㎏3、粉煤灰用量1.5×(233-198)=53㎏4、取水泥比重Pc=3.1,粉煤灰比重Pf=2.2,砂子比重Ps=2.6得砂子用量:644㎏5、以上求得水泥 : 粉煤灰 : 砂子 :石子 : 水 : 外加剂198 : 53 : 644 : 1362 : 135 : 3.06B组当水灰比为0.55 砂率33%1、水泥用量245×（1-0.15）=2082、粉煤灰用量1.5×(245-208)=56㎏3、砂子用量:632㎏4、以上得水泥 :粉煤灰 :砂子 : 石子 : 水 :外加剂208 : 56 :632 : 1381 :135 :3.12C组当水灰比为0.61砂率35%1、水泥用量221×（1-0.15）=188㎏2、粉煤灰用量1.5×（221-188）=50㎏3、砂子用量684㎏以上求得水泥：粉煤灰：砂子：石子：水：外加剂188 ：50 ：684 ：1340 ：135 ：2.38八、以上经过试验室试拌后，并对混凝土拌合物进行检测，坍落度为115mm，粘聚性良好，保水性：无，棍度：中，实测容重为2410kg/m3符合规范规定，拌合物各方面满足施工要求。
HF混凝土介绍

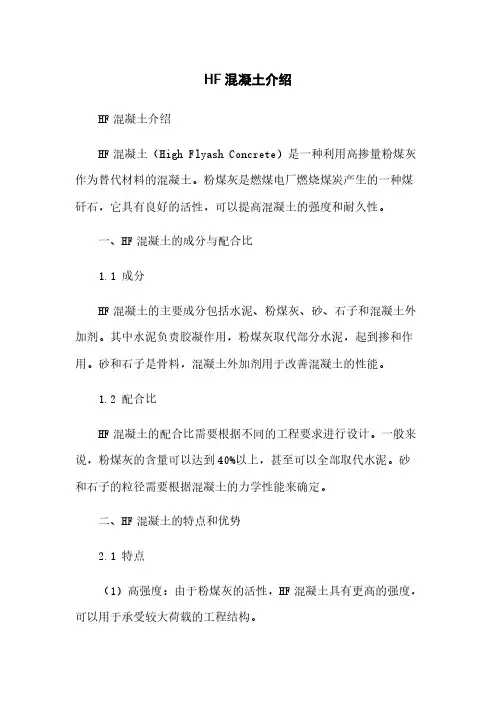

HF混凝土介绍HF混凝土介绍HF混凝土（High Flyash Concrete）是一种利用高掺量粉煤灰作为替代材料的混凝土。
粉煤灰是燃煤电厂燃烧煤炭产生的一种煤矸石，它具有良好的活性，可以提高混凝土的强度和耐久性。
一、HF混凝土的成分与配合比1.1 成分HF混凝土的主要成分包括水泥、粉煤灰、砂、石子和混凝土外加剂。
其中水泥负责胶凝作用，粉煤灰取代部分水泥，起到掺和作用。
砂和石子是骨料，混凝土外加剂用于改善混凝土的性能。
1.2 配合比HF混凝土的配合比需要根据不同的工程要求进行设计。
一般来说，粉煤灰的含量可以达到40%以上，甚至可以全部取代水泥。
砂和石子的粒径需要根据混凝土的力学性能来确定。
二、HF混凝土的特点和优势2.1 特点（1）高强度：由于粉煤灰的活性，HF混凝土具有更高的强度，可以用于承受较大荷载的工程结构。
（2）良好的耐久性：粉煤灰中的活性成分能够填补混凝土中的孔隙，减少水分和氧气侵入，提高混凝土的耐久性。
（3）节能环保：粉煤灰是一种废弃物利用，使用HF混凝土可以减少水泥的消耗，降低二氧化碳排放。
（4）低成本：粉煤灰价格较低，使用HF混凝土可以降低工程造价。
2.2 优势（1）HF混凝土适用于各类建筑工程，特别是高层建筑和大型基础设施工程。
（2）HF混凝土的施工工艺与传统混凝土相似，有利于施工操作和控制质量。
三、HF混凝土的施工要点3.1 用水和水泥掺和将粉煤灰与水进行充分搅拌，形成溶液，然后与水泥进行掺和，并充分搅拌，使混凝土均匀致密。
3.2 骨料的选择与搅拌选择合适的砂和石子作为骨料，并进行充分清洗，以防止混凝土质量的下降。
然后将骨料与水泥、粉煤灰进行搅拌，形成混凝土糊状物。
3.3 浇筑与养护将混凝土糊状物倒入模具或施工区域，并使用振动器进行震实处理，以确保混凝土的均匀分布和密实性。
然后进行适当的养护，包括水养护和温度控制，以保证混凝土的强度和耐久性。
四、HF混凝土的应用领域HF混凝土适用于各种建筑工程，如高层建筑、桥梁、隧道、水利工程等。
【澳门100383·com】模拟试题含解析→《AG6·pro》→2023年凯里市一级建造师
2023年凯里市一级建造师《建筑实务》模拟试题第1题：单选题(本题1分)根据民用建筑的规模大小分类，下列建筑属于大量性建筑的是（）。
A.商店B.体育馆C.歌剧院D.火车站第2题：单选题(本题1分)在抢修工程中常用的混凝土外加剂是（）。
A.减水剂B.早强剂C.缓凝剂D.膨胀剂第3题：单选题(本题1分)对作用于框架结构体系的风荷载和地震力，可简化成（）进行分析。
A.节点间的水平分布力B.节点上的水平集中力C.节点间的竖向分布力D.节点上的竖向集中力第4题：单选题(本题1分)下列防水材料中，属于刚性防水的是（）。
A.防水卷材B.密封材料C.防水砂浆D.堵漏灌浆材料第5题：单选题(本题1分)下列关于灌注桩混凝土强度检验的说法错误的是（）。
A.灌注桩混凝土强度检验的试件应在施工现场随机抽取B.来自同一搅拌站的混凝土，每浇筑50m3必须至少留置1 组试件C.当混凝土浇筑量不足50m3时，每连续浇筑24h 必须留置1 组试件D.对单柱单桩，每根桩应至少留置1 组试件第6题：单选题(本题1分)关于屋面防水水落口做法的说法，正确的是（）。
A.防水层贴入水落口杯内不应小于30mm，周围直径500mm 范围内的坡度不应小于3%B.防水层贴入水落口杯内不应小于30mm，周围直径500mm 范围内的坡度不应小于5%C.防水层贴入水落口杯内不应小于50mm，周围直径500mm 范围内的坡度不应小于3%D.防水层贴入水落口杯内不应小于50mm，周围直径500mm 范围内的坡度不应小于5%第7题：单选题(本题1分)改善混凝土耐久性的外加剂是（）。
A.引气剂B.早强剂C.泵送剂D.缓凝剂第8题：单选题(本题1分)混凝土的工作性不包括（）。
A.流动性B.抗渗性C.黏聚性D.保水性第9题：单选题(本题1分)根据《建筑安装工程费用项目组成》（建标[2013]44 号）规定，以下费用属于规费的是（）。
A.印花税B.工程排污费C.工会经费D.检验试验费第10题：单选题(本题1分)A点高程为36.05m，现取A点为后视点，B点为前视点，水准测量，前视点读数为1.12m，后视点读数为1.22m，则B 点的高程为（）m。
商品混凝土搅拌站比对检验分析报告
年月日
混凝土： 本次比对混凝土抗压强度4组，总共4种不同强度等级的混凝土。其中最大相对误差2.7%，最小相对
误差0.8%。根据规定，不同实验室检测相对误差不应超过5%。此次比对各项检测项目误差均符合要求。
存在问题及解决措施： 希望继续保持。
分析人：
ห้องสมุดไป่ตู้年月日
本室意见： 希望继续保持。
质量负责人：
年月日
技术负责人：
xx 混 凝 土 有 限 公 司
比对检验分析报告
样品名称 比对机构 本室检测日期 比对检验日期
砂、石、水泥、粉煤灰、外加剂、混凝土
比对结果分析：
原材料： 本次比对砂、石、水泥、粉煤灰、外加剂总共五种原材料，总共26项指标。其中最大相对误差
3.4%，最小相对误差0.2%。根据规定，不同实验室检测相对误差不应超过5%。此次比对各项检测项目误 差均符合要求。
C25细石砼配合比设计书.(普通)
C25细石砼配合比设计书
一．原材料：
水泥：盘固P.042.5 产地：常州金坛
石子1：5-16mm 产地：浙江湖州
黄砂：细度模数：2.5 ~2.8 产地：赣江
外加剂：RJ-8 产地：江苏扬州
二．配合比计算：
1.试配强度f cu,0
f cu,0= f cu,k+1.645α=25+1.645×6=34.9MPa
2.计算水灰比
取水泥28天强度42.5MPa。
W/C=(αa f ce)/f cu,0+αaαb f ce)=(0.46×42.5)/(34.9+0.46×0.07×42.5)=0.54
3.选定用水量
根据碎石最大粒径16mm，坍落度160mm，
计算用水量：m w=230+(160-90)/20×5=247.5kg/m3
加减水剂后，计算实际用水量：
m wa=247.5×（1-27%）=180kg/m3
4.计算水泥用量
m c= m wa/(w/c)=180/0.54=333kg/m3
粉煤灰取代率13.5%,为了改善砼和易性取粉煤灰超量系数为1.6,则粉煤灰重量为72kg,水泥为333-45=288kg.
5.确定砂率βs
根据碎石d max=16，水灰比W/C=0.54
参考砂率选用表，确定βs=43%
6.确定砂、石用量m s,m g
采用固定容重法:
m wa+ m c+m s+ m g=2330
7.确定试验室初步配合比:
水：水泥：砂：碎石：粉煤灰:外加剂(RJ-8)
180：288：768：1018 ：72 : 3.60。
水泥检测—原材料检测
➢ 有D、E、F三个水泥试样，用雷氏夹测其结果如下，请计算结果并 作结论判断(单位为mm)。
强度试验试体的龄期允许偏差: 24h±15min；48h±30min； 72h±45min；7d±2h；28d±8h
强度试验
抗折强度试验 加荷速率（50±10）N/s 保持两个半截棱柱处于潮湿状态直至抗压试验 每个试件的抗折强度计算（精确至0.1 MPa）
判定：三个的平均值作为 试验结果（精确至0.1 MPa） 。 当三个强度值中有一个超过平 均值±10%时，应剔除后再取 平均值作为抗折强度试验结果。
净浆体积膨胀的程度。试饼法是观测水泥标准稠度净浆的外形 变化程度。
仪器设备 ：水泥净浆搅拌机、雷氏夹和雷氏夹膨胀测定仪（标 准法）
试验方法：标准法和代用法
（三）标准法（雷氏法）
1．每个试样需成型两个试件，每个雷氏夹配备两个边长或直径 约80mm、厚度4mm～5mm的玻璃板。凡与水泥净浆接触的玻 璃板雷氏夹内表面都要稍稍涂上一层油。
试验方法： 筛析试验前，应把负压筛放在筛座上，盖上筛盖，接通电
源，检查控制系统，调节负压至4～6kPa范围内。
将称取的水泥试样，置于洁净的负压筛中，放在筛座上， 盖上筛盖，开动筛析仪连续筛析2min，在此期间如有试样附着 在筛盖上，可轻轻地敲击，使试样落下。筛毕，用天平称量全 部筛余物。
结果计算及处理 水泥试样筛余百分数：F=Rt/W×100 结果计算至0.1%
抗压强度计算
Rc= Fc/A
精确到0.1MPa 判定：六个的平均值作为试验结果（精确至0.1 MPa） 。如
六个测定值中有一个超出六个平均值的±10%，应剔除这个 结果，以剩下五个平均值作为结果。如果五个测定值中再 有超过它们平均值±10%的，则此组结果作废。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结果
比表面积(m2/kg)
1 2
经检测依据GB/T 17671-1999 水泥胶砂强度检验方法(ISO法)标准，所检测项目 （ 是□ / 否 □ ）符合标准。检来自结果复核：试验：
水泥28天改75 水泥对比7天改50
矿粉对比7天改36
#### #### ####
23.8 24.2 26.2 25.1
2016年8月20日 温度℃ 18.4 湿度％ 76 抗
安定性经检测 （是□/否□）合格 煮后距离C(mm) 12.2 11.7 增加距离C-A(mm) 2.0 1.8 安定性经检测 （是□/否□）合格 凝 结 时 间 凝 终 凝 称重 (g) 0.08mm 筛余量 (g) 1.7 修正 系数 结果 (%) 细 度 平均值(mm) 1.9
水泥检验原始记录
委托编号第 报告编号第 样品编号 检验项目 检验设备 水泥品种 强度等级 成型室 环境条件 项目 检验龄期 破型日期 3d 2016/8/20 6.2 破坏强度(Mpa) 5.8 6.0 结果(Mpa) 6.0 代用法 标准法 安定性 样品 结果 标 准 稠 度 用 水 量 注 水 量 (ml) 131.5 加水泥 时间 (h,min) 7:57 O试锥下沉 深度 O试杆距底 板距离 (mm) 5.4 初 标准 稠度 (%) 26.3 到达时间 (h,min) 8:55 1 2 送样日期 2016/8/16 检验日期 2016/8/17 号 号
46.4 48.8 48.7 49.2 46.9 46.8 47.8
结果 到达时间 结果 (h,min (h,min) (h,min) ) 0:44 16:11 8:55
25
1.1
7.5 结果
P水泥质量(g)
未装水泥液面高度h1
装水泥液面高度h2
密度ρ =P/(h2-h1)
密度(g/cm3)
1 2
标准粉 Ts
60.00 60.00
标准粉 ρ s 标准粉 ε s 标准粉 Ss 水泥 T 水泥 ρ 水泥 ε 水泥 S
胶砂抗折、抗压强度、安定性、标准稠度用水量、凝结时间、细度、密度、比表面积 抗折、抗压试验机、沸煮箱、标准稠度测定仪、初终凝时间测定仪、负压筛、比表面积测定仪、 净浆搅拌机、胶砂搅拌机 广元海螺 P.O 42.5R 2016年8月17日 温度℃ 19.1 抗折强度 28d 2016/9/14 7.8 8.0 8.7 8.2 结果 煮前距离A(mm) 10.2 9.9 结果(MPa) 破坏 荷重(kN) 检验龄期 破型日期 湿度％ 70 检验方法 评定依据 ISO 标准法 GB/T 17671-1999 水泥胶砂强度检验方法 2016年9月14日 温度℃ 21.7 压 3d 2016/8/20 36.12 43.49 42.73 25.1 38.01 38.72 41.94 强 度 28d 2016/9/14 74.21 77.99 75.08 47.8 78.15 78.70 74.82 湿度％ 69
