PLC程序设计与系统调试试题a
PLC技术试题和答案228题

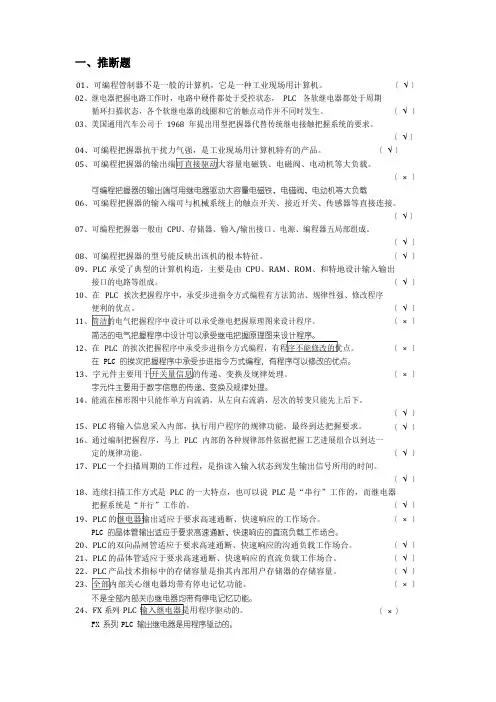

一、推断题01、可编程管制器不是一般的计算机，它是一种工业现场用计算机。
〔√〕02、继电器把握电路工作时，电路中硬件都处于受控状态，PLC各软继电器都处于周期循环扫描状态，各个软继电器的线圈和它的触点动作并不同时发生。
〔√〕03、美国通用汽车公司于1968年提出用型把握器代替传统继电接触把握系统的要求。
〔√〕04、可编程把握器抗干扰力气强，是工业现场用计算机特有的产品。
〔√〕05、可编程把握器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载。
可编程把握器的输出端可用继电器驱动大容量电磁铁、电磁阀、电动机等大负载〔× 〕06、可编程把握器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接。
〔√〕07、可编程把握器一般由CPU、存储器、输入/输出接口、电源、编程器五局部组成。
08、可编程把握器的型号能反映出该机的根本特征。
〔√〕〔√〕09、PLC 承受了典型的计算机构造，主要是由CPU、RAM、ROM、和特地设计输入输出接口的电路等组成。
〔√〕10、在PLC挨次把握程序中，承受步进指令方式编程有方法简洁、规律性强、修改程序便利的优点。
11、简洁的电气把握程序中设计可以承受继电把握原理图来设计程序。
简洁的电气把握程序中设计可以承受继电把握原理图来设计程序。
12、在PLC的挨次把握程序中承受步进指令方式编程，有程序不能修改的优点。
在 PLC 的挨次把握程序中承受步进指令方式编程，有程序可以修改的优点。
13、字元件主要用于开关量信息的传递、变换及规律处理。
字元件主要用于数字信息的传递、变换及规律处理。
14、能流在梯形图中只能作单方向流淌，从左向右流淌，层次的转变只能先上后下。
15、PLC 将输入信息采入内部，执行用户程序的规律功能，最终到达把握要求。
〔√〕〔× 〕〔× 〕〔× 〕〔√〕〔√〕16、通过编制把握程序，马上PLC内部的各种规律部件依据把握工艺进展组合以到达一定的规律功能。
PLC项目练习题
PLC项目练习题PLC（可编程逻辑控制器）是一种用于工业自动化控制的电子设备，广泛应用于工业生产线、机器制造以及各种自动化系统中。
本文将以实际案例为基础，通过PLC项目练习题的方式对PLC的基本原理和应用进行探讨。
项目一：自动灯控制系统1. 项目描述：设计一个基于PLC的自动灯控制系统。
系统能够自动检测环境光照强度，并根据设定的亮度阈值，自动控制灯光的开关。
2. 项目要求：a) 使用传感器检测环境光照强度，将检测结果传输给PLC；b) PLC根据设定的亮度阈值，控制灯光的开关；c) 系统要求能够实现自动模式和手动模式的切换。
3. PLC程序设计：a) 输入：- 光照传感器信号；- 手动模式控制信号。
b) 输出：- 控制灯光的信号。
4. PLC项目结构图：（图略）5. PLC程序实现：a) 步骤1：初始化- 设定亮度阈值；- 设置初始工作模式。
b) 步骤2：检测光照强度- 读取光照传感器信号；- 根据读取结果进行判断。
c) 步骤3：自动模式控制- 当光照强度低于设定阈值时，输出控制信号打开灯光； - 当光照强度高于设定阈值时，输出控制信号关闭灯光。
d) 步骤4：手动模式控制- 根据手动模式选择的指令输出控制信号。
6. 项目测试与调试：a) 确保光照传感器正常工作，并与PLC连接正确；b) 测试自动模式下，根据光照强度控制灯光的开关；c) 测试手动模式下，根据操作指令控制灯光的开关。
7. 项目应用前景：基于PLC的自动灯控制系统广泛应用于室内和室外场景，如办公室、商业建筑、道路照明等。
其优点包括节能、智能化以及降低人工操作成本等。
项目二：温度控制系统1. 项目描述：设计一个基于PLC的温度控制系统。
系统能够自动监测环境温度，并根据设定的温度范围，自动控制加热设备的开关。
2. 项目要求：a) 使用温度传感器检测环境温度，将检测结果传输给PLC；b) PLC根据设定的温度范围，控制加热设备的开关；c) 系统要求能够实现手动模式和自动模式的切换。
PLC试题及答案
PLC试题及答案（一）一、填空1、PLC的一般结构：CPU模块、输入/输出模块、编程器、电源2、PLC的工作方式：循环扫描方式3、PLC程序梯形图执行原则：从上到下从左到右4、工业自动化三大支柱：PLC、工业机器人、CAD/CAM5、IEC规定的5种编程语言：顺序功能图、梯形图、功能块图、指令表、结构文本6、S7-200PLC支持的三种语言：梯形图、功能块图、语句表7、三种输出方式：继电器、晶体管、晶闸管。
继电器能控制直流和交流。
晶体管输出方式只能控制直流设备、晶闸管只能控制交流设备。
8、计算机数据通信分为串行通信和并行通信。
串行通信又分为同步通信和异步通信。
9、S7-200最重要的通信方式为自由口通信。
自由口通信指由用户程序控制的通信接口。
二、简答1、简述PLC的主要特点答：（1）编程方法简单易学（2）功能强性价比高（3）硬件配套齐全、用户使用方便、适应性强（4）可靠性高、抗干扰能力强（5）系统设计、安装、调试工作量少（6）维修工作量小、维修方便（7）体积小能耗低2、简述PLC的工作原理其扫描过程RUN状态为读取输入、执行用户程序、处理通信请求、自诊断检查、改写输出STOP状态为读取输入，处理通信请求，自诊断检查、改写输出3、简述PLC日常维护的主要内容答：（1）运行环境的保证，PLC的运行环境要求极高，要防尘防水防火防高温防雷电，因此电气控制室一般要安排在具有双层玻璃的、安装有水式制冷空调的二楼，电控室温度一般在28度左右，对于防尘则是将PLC安装在1m*2.2m*0.6m的带锁前面板为玻璃门的控制柜中，此柜上部安装有防尘罩的抽风系统进行柜内降温（2）要做好一系列的日常工作，分为日常准备工作和日常点检工作，定时进行人工除尘降温，USB定期维护，PLC程序的定期人工备份和电池备份及各相关坏器件的更换等（3）PLC故障的诊断，总法：一摸二看三闻四听五按迹寻踪法六替换法，一摸查CPU温度;二看：看指示灯是否正常；三闻：有无异味；四听：有无异动；五寻找故障所在地；六对不确定的部位进行部件替换4、简述顺序功能图答:顺序功能图的基本结构有单序列、选择序列、并行序列，在顺序功能图中，步的活动状态的进展是由转换的实现来完成的，转换的实现必须同时满足两个条件：（1）该转换所有的前级步都是活动步（2）相应的转换条件得到满足，两个条件缺一不可，另外转换实现时应完成以下两个操作：①使所有由有向连线与相应转换符号相连的后续步都变为活动步②使所有由有向连线与相应转换符号相连的前级步都变为不活动步，以上规则可以用于任意结构中的转换，在绘制顺序功能图时应注意：①两个步绝对不能直接相连，必须用一个转换将它们分隔开②两个转换也不能直接相连，必须用一个步将它们分隔开③顺序功能图中的初始步一般对应于系统等待启动的初始状态④自动控制系统应能多次重复执行同一工艺过程。
PLC实操练习题

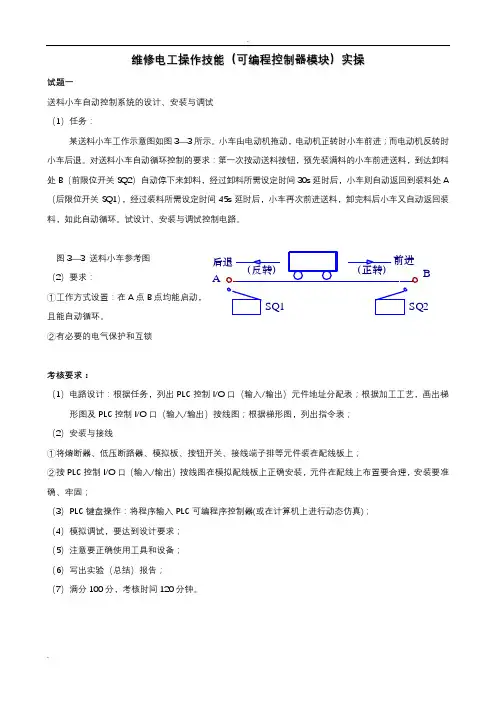

试题一送料小车自动控制系统的设计、安装与调试 （1）任务：某送料小车工作示意图如图3—3所示。
小车由电动机拖动，电动机正转时小车前进；而电动机反转时小车后退。
对送料小车自动循环控制的要求：第一次按动送料按钮，预先装满料的小车前进送料，到达卸料处B （前限位开关SQ2）自动停下来卸料，经过卸料所需设定时间30s 延时后，小车则自动返回到装料处A （后限位开关SQ1），经过装料所需设定时间45s 延时后，小车再次前进送料，卸完料后小车又自动返回装料，如此自动循环。
试设计、安装与调试控制电路。
图3—3 送料小车参考图 （2）要求：①工作方式设置：在A 点B 点均能启动，且能自动循环。
②有必要的电气保护和互锁考核要求：（1）电路设计：根据任务，列出PLC 控制I/O 口（输入/输出）元件地址分配表；根据加工工艺，画出梯形图及PLC 控制I/O 口（输入/输出）按线图；根据梯形图，列出指令表； （2）安装与接线①将熔断器、低压断路器、模拟板、按钮开关、接线端子排等元件装在配线板上；②按PLC 控制I/O 口（输入/输出）按线图在模拟配线板上正确安装，元件在配线上布置要合理，安装要准确、牢固；（3）PLC 键盘操作：将程序输入PLC 可编程序控制器(或在计算机上进行动态仿真)； （4）模拟调试，要达到设计要求； （5）注意要正确使用工具和设备； （6）写出实验（总结）报告； （7）满分100分，考核时间120分钟。
AB SQ1SQ2..试题二某一生产线的末端有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动，启动时要求按10s 的时间间隔，并按M1→M2→M3的顺序启动；停止时按15s 的时间间隔，并按M3→M2→M1的顺序停止。
皮带运输机的起动和停止分别由起动按钮和停止按钮来控制。
具体要求：①工作方式设置：手动和自动循环②有必要的电气保护和互锁。
三级皮带运输机如下图所示。
三级皮带运输机参考图（1）电路设计：根据任务，设计主电路和控制电路电路图，列出PLC 控制I/O 口（输入/输出）元件地址分配表；根据加工工艺，设计梯形图及PLC 控制I/O 口（输入/输出）按线图；根据梯形图，列出指令表。
PLC考试试题

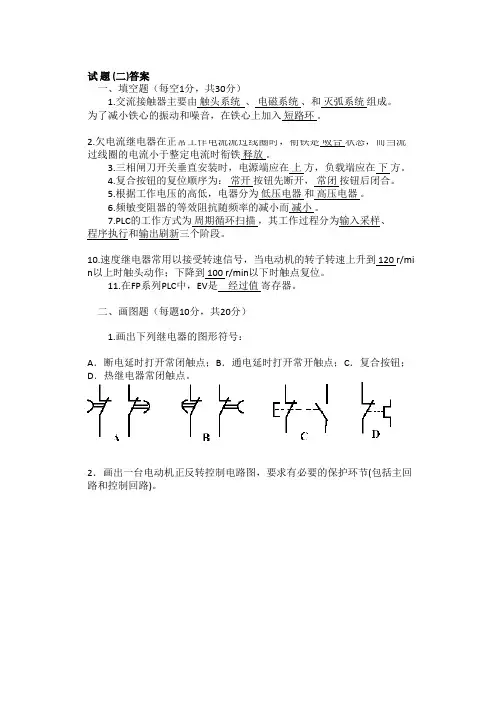

试 题 (二)答案一、填空题（每空1分，共30分）1.交流接触器主要由 触头系统 、 电磁系统 、和 灭弧系统 组成。
为了减小铁心的振动和噪音，在铁心上加入 短路环 。
2.欠电流继电器在正常工作电流流过线圈时，衔铁是 吸合 状态，而当流过线圈的电流小于整定电流时衔铁 释放 。
3.三相闸刀开关垂直安装时，电源端应在 上 方，负载端应在 下 方。
4.复合按钮的复位顺序为： 常开 按钮先断开， 常闭 按钮后闭合。
5.根据工作电压的高低，电器分为 低压电器 和 高压电器 。
6.频敏变阻器的等效阻抗随频率的减小而 减小 。
7.PLC 的工作方式为 周期循环扫描 ，其工作过程分为输入采样、程序执行和输出刷新三个阶段。
10.速度继电器常用以接受转速信号，当电动机的转子转速上升到 120 r/min 以上时触头动作；下降到 100 r/min 以下时触点复位。
11.在FP 系列PLC 中，EV 是 经过值 寄存器。
二、画图题（每题10分，共20分）1.画出下列继电器的图形符号：A ．断电延时打开常闭触点；B ．通电延时打开常开触点；C ．复合按钮；D ．热继电器常闭触点。
2．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。
三、根据梯形图写出指令表（10分）(a)(b)（a)指令表： (b)指令表：四、根据梯形图分析程序，完成下列要求：(10分）1．写出程序指令表，并分析程序功能指令表试题（四）答案一、填空（每空0.5分，共30分）1、低压电器是指工作电压在_直流1500V__或_交流1200V__以下的各种电器。
2、触器按其主触头通过电流的种类，可分为__直流___接触器和__交流___接触器。
3、继电接触器控制电路是由各种_按钮_、__行程开关___、_继电器_、_接触器_、__熔断器等元件组成，实现对电力拖动系统的起动、调速、制动、反向等的控制和保护，以满足对生产工艺对电力拖动控制的要求。
plc设计题试题及答案
plc设计题试题及答案PLC设计题试题及答案一、单项选择题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑控制D. 可编程逻辑控制单元答案：A2. PLC系统中，用于实现逻辑运算的元件是（）。
A. 定时器B. 计数器C. 辅助继电器D. 内部继电器答案：D3. 在PLC的梯形图中，通常用（）表示常开接点。
A. 一个中间断开的水平线B. 一个中间断开的垂直线C. 一个闭合的圆圈D. 一个闭合的矩形答案：A二、填空题4. PLC的编程语言通常包括梯形图、________、________和结构文本。
答案：指令列表、顺序功能图5. 在PLC的程序中，________用于存储逻辑运算的结果，而________用于存储计时和计数的结果。
答案：辅助继电器、定时器/计数器三、简答题6. 简述PLC控制系统的设计步骤。
答案：PLC控制系统的设计步骤通常包括：a. 明确控制要求和目标b. 进行系统规划和设计c. 选择适当的PLC型号和I/O模块d. 绘制电气控制原理图和梯形图e. 编写和编辑PLC程序f. 进行系统模拟和调试g. 现场安装和投运h. 系统维护和优化四、设计题7. 设计一个简单的PLC控制系统，用于控制一台电动机的启动、停止和正反转。
答案：该设计题的答案会根据具体的PLC型号和用户的具体要求有所不同，但一般包括以下几个步骤：a. 确定输入输出接口，如启动按钮、停止按钮、正转按钮、反转按钮以及电动机的正反转输出。
b. 绘制电气控制原理图，包括主电路和控制电路。
c. 设计PLC的I/O地址分配表。
d. 编写PLC控制程序，包括启动、停止、正反转的逻辑控制。
e. 进行程序的模拟测试，确保控制逻辑正确无误。
f. 在实际设备上安装PLC并下载程序，进行现场调试。
五、计算题8. 如果一个PLC系统中有一个定时器T0，设定的定时时间为10秒，问在PLC程序运行期间，定时器T0最多可以积累多少个定时周期？答案：PLC系统中定时器的积累定时周期数取决于系统的运行速度和定时器的分辨率。
PLC实操试题
实操题试题1:自动分拣线的PLC控制系统设计与调试一．考核要求：1.本题分值：100分2.考核时间：180分钟3.考核形式：实际操作4.具体考核内容：（1）根据需要，对机械装置、传感器等器件进行必要的调整；（2）在附件1的图框内绘制PLC的I/O接线原理图；（3）调试变频器，设定变频器控制参数；（4）编写、调试PLC控制程序；（5）系统调试，满足控制要求。
二．自动分拣线的技术要求1、系统功能将上游生产的合格制品（金属制品）送到指定工位供下道工序加工，不合格制品（非金属制品）剔除出来放到指定的回收箱。
2、系统组成自动分拣传送生产线由间歇式送料装置、输送带、推杆装置、机械手等机械装置以及配套的电气控制系统、气动回路组成。
生产线的组成与结构示意图如下图所示。
3、系统工作流程制品经间歇式送料装置依次放置在输送带上，输送带在电动机的驱动下将制品向前输送。
制品经传感器检测后，合格制品通过机械手放置于指定工位供下道工序加工，不合格制品经推杆装置推入指定的回收箱。
4、控制要求（1）运行A、按下启动按钮SB1，系统检测机械手、送料装置、推杆装置的初始状态。
初始状态满足执行步骤B，不满足则红色指示灯HL2闪烁并自动停机。
机械手初始位置：水平气缸活塞位于中位，垂直气缸活塞杆内缩送料装置初始位置：送料装置气缸活塞杆内缩推杆装置初始位置：推杆气缸活塞杆内缩B、送料装置有制品执行步骤C，无制品则绿色指示灯HL1、红色指示灯HL2闪烁。
闪烁延时10秒，期间若有制品放入则执行步骤C，无制品则HL1、HL2熄灭并停机C、送料装置推出一件制品，输送带启动运行。
制品在经过检测点时，通过传感器进行识别。
根据制品合格或不合格的结果，分别进行步骤D或E。
D、若检测为不及格制品，则制品到达推杆工作位时输送带停止，推杆动作将制品推入回收箱。
推杆回位后，送料装置推出下一件制品，输送带重新启动运行。
E、若检测为合格制品，输送带继续运行的同时，机械手启动并移向取料点（右侧）。
PLC程序设计与调试复习重点参考
PLC程序设计与调试——项目化教程复习重点参考1、通电延时定时器（TON）、断电（TOF）、记忆型通电（TONR）、加计数器指令（CTU）、减（CTD）、加/减（CTUD）。
2、计算器线圈断电时，常开触点（闭合）、常闭（断开）。
3、外部输入电路接通时输入寄存器为（1）状态，梯形图中对应输入继电器常开触点（接通）、常闭（断开）。
4、PLC必须处在（STOP）模式。
CPU226输入输出点数为（40）直流电输入，（继电器）触点输出。
5、继电器的线圈断电时,其常开触点（断开）,常闭触点（闭合）。
6、外部的输入电路接通时,对应输入映像寄存器为（1）状态，梯形图对应常开触点（接通）、常闭（断开）。
7、继电器的线圈断电时,其常开触点（断开），常闭触点（闭合）。
8、S7-200PLC的编程软件,使用该软件的微机（可以）直接与PLC通讯，（能）进行PLC运行状态的在线监视。
9、定时器和记数器除了当前值以外，还有一位状态位，状态位在当前值（大于等于）预置值时为ON10、P LC需要通过（编程）电缆与微机连接。
11、｛M71(SM0.1)｝是初始化脉冲，仅在（PLC由STOP变为RUN）时接通一个扫描周期。
12、选择PLC型号时，需要估算（输入输出点数），并据此估算出程序的存储容量，是系统设计的最重要环节。
13、PLC一般（能）为外部传感器提供24V直流电源。
14、VD200是S7-200PLC的（变量）存储器，长度是（32）位。
15、被置位的点一旦置位后，在执行（复位）指令前不会变为OFF，16、JMP跳转指令（不能）在主程序、…相互跳转。
17、VD200其类型是（实型）。
18、PLC的编程语言一般有（梯形图语言（LD））（指令表语言（IL））（功能模块语言（FBD））（顺序功能流程图语言（SFC））（结构文化语言（ST））等。
19、PLC分别由（主控模块）、（功能模块）、（连接模块）、（电源）四部分组成。
20、PLC的五个应用领域（逻辑量控制）、（模拟量控制）、（运动控制）、（数据处理）、（通信联网）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、考核要求：
１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等工作，达到考核题规定的要求。
２、时间：120分钟
二、评分原则：
1、按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评
分。
2、在规定的时间内考核不得延时。
三、考核内容：
其控制要求如下：
（1）抢答器设有1个主持人总台和5个参赛队分台，总台设置有总台电源指示灯、抢答开始按钮、抢答复位按钮。
分台设有一个抢答按钮和一个分台抢答指示灯。
（2）竞赛开始前，竞赛主持人先接通“启动/停止”转换开关，电源指示灯亮。
（3）各队抢答必须在主持人给出题目，说了“开始”并按下开始抢答按钮后的10s 内进行，如果在10s内有人抢答，则最先按下的抢答按钮信号有效，相应分台上的抢答指示灯亮，其他组再按抢答按钮无效。
（4）主持人没有按下开始抢答按钮，各分台按下抢答按钮均无反应。
（5）在一个题目回答终了或10s时间到后无人抢答，则各路抢答无效。
只要主持人按下抢答复位按钮后，抢答器恢复原始状态，为第二轮抢答做好准备。
四、考核要求：
1、编程方法由考评员指定：
⑴用FX2系列PLC简易编程器编程
⑵用计算机软件编程
2、写出梯形图程序；
3、用FX2系列计算机软件（GX Developer）进行程序输入；
4、用电脑软件、SX-608D考核设备模拟仿真进行调试；
5、功能评分以PLC实际运行为准。
五、输入输出端口配置：。
