一种基于统计分布的图像分割方法
第 1 期
罗维佳等: 一种基于统计分布的图像分割方法
53
精度为 1 m , 因此可理解为高程值都是 10 到 414 之间的整数。 当小组数为 404= 414- 10 时, 已达到能细分的极限, n 取大于 404 的值已无意义。 若以 ∆ 表示数值精度, 可得有意义的 n≤ (Zmax- Zm in) ∆。(2) 当小组数以 60 的倍数递增时, 标准差虽然在减少, 但并没有以某个值 的倍数递减, 出现的情况是一开始下降很快, 后来逐渐减缓。这也表明当 n 达到一定大小后, 欲 通过扩大 n 的值来增加均匀程度已意义不大。
格网D EM 数据的一个特点是: 每一个点的平面位置隐含在该点所对应的行列号中[5]。如 果采用排序方法提取阈值, 为了保留每个点的原始顺序, 必须要占用一块与D EM 数据量相当 的内存空间, 用来复制D EM 数据或建立索引, 以供排序使用, 因而其空间复杂度为O (n)。 采 用本文算法实现时, 不需要复制D EM 数据或建立索引, 主要的空间占用是统计各小组次数的 数组 coun t [ i ], 通常情况下该数组元素个数为 500 时就能得到较理想的分割效果 (数值精度较 高的黄土岭地区的数据分割结果十分接近绝对平均)。 即便该数组大到包含 1 000 个元素, 相 对于 D EM 的数据量来说仍然是很小的, 因此其空间复杂度可认为是O (C ) , C 表示一较小常 量。
绿色所占面积继续缩小, 但所占面积比重仍然
超过其他颜色, 总体来看各种颜色所占面积更
为均匀, 视觉效果更好。 由表 1 可看出, 随着小 组数的增加, 占有绝对比重的第 1 组数目呈下 降趋势, 其余各组呈增加趋势, 6 个颜色组都向 平均数 34 231 接近, 表明离散程度的标准差也
图 2 n= 6、m = 6 时所得图像 F ig. 2 R esu ltan t im age w hen
对于有意义的点, 欲通过红、品红、黄、蓝、青、绿 6 种颜色来显示, 即欲把有意义的点分为 点数大体相等的 6 组, m = 6, 各颜色组点数 x 的平均数为 x = 205 384 6= 34 231, n 表示第 1 次分组时的小组数。 使用不同的 n, 按上述步骤进行处理, 得到表 1 结果, 其中标准差计算公
4 结 论
(1) 采用本文所提出的算法获取的图像分割阈值, 能大体平均地分割图像, 获得较好的视 觉效果。
(2) 本文所提出的算法在性能上远远优于排序方法, 运算速度快, 占用内存空间小。 (3) 随着细分小组数 n 的增加, 二次分组的结果越来越均匀。 有意义的细分小组数 n 的取 值范围是: m ≤n≤ (Zmax- Zm in) ∆, 当n > (Zmax- Zm in) ∆时, 最后所得结果与 n = (Zmax - Zm in ) ∆ 时相同, 通常 n= 500 时已能得到较好的结果。
第5114
14 495
3 859
786
112
18
68 110
60
81 175
36 539
23 734
29 717
17 978
16 241
22 089
120
74 645
38 979
27 824
21 420
21 836
20 680
19 141
180
72 369
42 588
26 491
地理信息系统软件在二维彩色显示数字高程模型 (D EM ) 数据时, 通常提供两种分割区域 方式: 一是手工输入高程分割阈值, 一是列出一些能确定高程阈值的分布曲线。 有时希望分割 后的各区域面积大体相等, 使得显示的图像上各种颜色所占的面积大体相等, 达到较好的视觉 效果, 按上述两种方式分割常常得不到满意的效果。 在显示时, 按照最大高程值与最小高程值 之差进行平均分割, 这是一种获取阈值的方法, 通常效果并不理想, 因为各地的D EM 高程统 计分布并不相同, 很少出现直线分布的情形。 同样的原因, 直接通过各种曲线来确定的阈值也 不理想, 除非曲线是通过D EM 数据拟合而得到的[1], 然而这步工作不是必要的。 一种可行的 方法是先对D EM 数据点按高程值进行排序, 对排好序的数据点按点数平均分割而获取阈值, 这种方法存在的问题是运算耗时, 需要大量的内存空间。为了实现对D EM 的多阈值等面积分 割, 本文提出一种视觉效果较为理想的阈值确定方法, 它针对特定区域D EM 的实际高程的统 计分布来确定多个分割阈值, 不需拟合曲线, 只占用微小的运算时间和内存空间。 在实现过程 中有两个关键问题需要考虑: (1)D EM 的高程取值范围因地而异, 取值精度随任务不同而变 化, 分多少组对高程值进行统计比较合适? (2) 由于D EM 区域分割的数目为m > 2, 如果每次 都累加到大于或等于图像面积的m 分之一, 则由于先分的区域可能超过各自的应有的m 分之 一, 使得最后几个区域的面积为 0, 实际得到的区域数目小于m , 未能达到分割目的。本文用算 法解决了上述第 2 个问题, 在试验中对第 1 个问题进行了讨论。
2 试验及结果分析
本研究在微机上用 V isua l C + + 610 结合 O p enGL 图形库函数编程试验[2], 数据采用了
52
南京气象学院学报
第 27 卷
南京附近的江宁地区和浙江涌江流域的黄土岭的格网D EM 数据, 这里以江宁地区数据进行 说明。江宁地区的D EM 格网间隔为 100 m , 总的数据规模为 574×540= 309 960 点, 其中包含 不少无意义的点, 它们的高程值为 0 m , 剔除这部分点外, 剩余点数为 205 384。在有意义的点 中, 最小高程值为 1010 m , 最大高程值为 41410 m , 所有点的高程值精确到 1 m。
式[3 ]为: Ρ=
∑(x - x ) 2 m 。
表 1 小组数 n 取不同值时各颜色组对应的次数及标准差
T ab le 1 F requeces and standa rd devia tion s of co lo r g roup s a t d ifferen t n
n
第1组
第2组
第3组
第4组
本算法的实现步骤如图 1 所示。读取D EM 数据及相关特征值后, 即可计算出小组的组距 d c, 根据组距 d c、最小高程值 Zm in和第 i 点高程值 da ta [ i ]确定 i 点应归入的小组 k , 从而实现了 第 1 次分组。第 2 次分组时, 依次累加相邻小组的次数, 直到累加值等于或超过平均数, 把这些 相邻小组合并成一个颜色组, 提取最后一个小组的上限作为一个阈值; 然后重新累加剩余的相 邻小组, 直到累加值等于或超过剩余部分的平均数, 又得到一个颜色组及相应阈值; 如此下去, 便可确定m - 1 个阈值, 把有意义的点分为点数大体相等的m 组。
收稿日期: 2003203210; 改回日期: 2003205220 基金项目: 国家自然科学基金资助项目 (40171015) 作者简介: 罗维佳 (19712) , 男, 云南澄江人, 硕士生.
第 1 期
罗维佳等: 一种基于统计分布的图像分割方法
51
1 基本思想及算法
基本思想是先对D EM 数据按高程进行间距较小、组数较多的分组统计, 根据统计结果把 次数较少的相邻组合并, 得到组数较少的分组, 并使得各组的次数大致相等。 由于各组的次数 代表了各组对应的高程范围 (该组的上下组限) 内的点数, 而点数的多少对应着面积的大小, 当 各组的次数大致相等时, 其所对应的面积也大体相等, 因此可以用第 2 次分组的组限作为阈 值。
罗维佳, 谢顺平, 都金康
(南京大学 城市与资源学系, 江苏 南京 210093)
摘 要: 为了使数字高程模型 (D EM ) 图像显示时各种颜色所占面积大体相等, 提出 了一种图像分割多阈值确定方法。该方法先用较多的组数对数据点按高程分组统计, 在此基础上合并数据点较少的相邻组, 得到分布较为均匀、组数较少的二次分组, 提 取二次分组的组限作为阈值。试验和分析证明, 用该方法获取的阈值能较好地分割图 像, 节省时间和空间。 关键词: 图像分割; 阈值; 统计; 数字高程模型 中图分类号: TN 911173 文献标识码: A
17 311
从表 1 可看出, 当 n= 6 时 (m = n) , 绝大部分点集中在第 1 组内, 其余各组分布较少, 分布
极为不均匀, 各组次数与平均数 34 231 差距较大。从图 2 可看到, 对应于第 1 组的绿色占据了
绝大部分面积, 视觉效果差。这实际相当于直接用最大高程值与最小高程值之差进行 6 等分的
22 011
21 943
19 982
18 653
240
70 052
43 572
27 824
21 420
21 445
21 071
17 852
404
67 684
45 940
27 824
21 420
21 445
21 071
17 311
500
67 684
45 940
27 824
21 420
21 445
21 071
由上述算法步骤可看出, 由于D EM 数据量很大, 该算法主要的时间用于实现第 2 步: 遍 历每一个D EM 高程点, 根据其高程值把它划入相应的小组内。若以对每一个高程点的统计为 基本操作, 整个D EM 共有 n 个点, 则该算法的时间复杂度为O (n)。 这远远优于排序方法, 因 为即便平均计算时间最短的快速排序的时间复杂度也为O (n log2n) 。 [4]
图 1 图像分割算法流程 F ig. 1 F low cha rt fo r im age segm en ta tion a lgo rithm
医学图像分割方法综述
医学图像分割方法综述林瑶，田捷1北京,中国科学院自动化研究所人工智能实验室,100080摘要: 图像分割是一个经典难题，随着影像医学的发展，图像分割在医学应用中具有特殊的重要意义。
本文从医学应用的角度出发，对医学图像分割方法，特别是近几年来图像分割领域中出现的新思路、新方法或对原有方法的新的改进给出了一个比较全面的综述，最后总结了医学图像分割方法的研究特点。
关键词：医学图像分割 综述1．背景介绍医学图像包括CT 、正电子放射层析成像技术（PET ）、单光子辐射断层摄像（SPECT ）、MRI （磁共振成像技术）、Ultrasound （超声）及其它医学影像设备所获得的图像。
随着影像医学在临床医学的成功应用，图像分割在影像医学中发挥着越来越大的作用[1]。
图像分割是提取影像图像中特殊组织的定量信息的不可缺少的手段，同时也是可视化实现的预处理步骤和前提。
分割后的图像正被广泛应用于各种场合，如组织容积的定量分析，诊断，病变组织的定位，解剖结构的学习，治疗规划，功能成像数据的局部体效应校正和计算机指导手术[2]。
所谓图像分割是指将图像中具有特殊涵义的不同区域区分开来，这些区域是互相不交叉的，每一个区域都满足特定区域的一致性。
定义 将一幅图像，其中g x y (,)0≤≤x Max x _,0≤≤y Max y _，进行分割就是将图像划分为满足如下条件的子区域...：g 1g 2g 3 (a) ，即所有子区域组成了整幅图像。
(b) 是连通的区域。
g k (c) ，即任意两个子区域不存在公共元素。
(d) 区域满足一定的均一性条件。
均一性（或相似性）一般指同一区域内的像素点之间的灰度值差异较小或灰度值的变化较缓慢。
g k 如果连通性的约束被取消，那么对像素集的划分就称为分类（pixel classification），每一个像素集称为类（class）。
在下面的叙述中，为了简单，我们将经典的分割和像素分类通称为分割。
计算机视觉中的目标检测与图像分割算法
计算机视觉中的目标检测与图像分割算法计算机视觉是一门研究如何让计算机“看”的技术，其中目标检测和图像分割是两个重要的算法。
目标检测算法的目标是在给定的图像中定位并识别特定的目标物体，而图像分割算法则是将图像划分为若干个具有独立语义的区域。
本文将详细介绍目标检测和图像分割算法及其常用的技术方法。
一、目标检测算法1.传统目标检测算法传统目标检测算法主要包括基于特征的方法和基于统计学习的方法。
基于特征的方法通过设计特征描述子来表示目标的特征信息，如边缘、纹理等。
常用的方法有Haar特征、HOG特征等。
基于统计学习的方法则通过训练分类器来学习目标和非目标的区分特征。
常用的方法有支持向量机（SVM）、AdaBoost等。
2.深度学习目标检测算法深度学习目标检测算法是近年来兴起的一种方法，在目标检测领域取得了巨大的突破。
基于深度学习的目标检测算法主要包括基于区域的方法和基于单阶段的方法。
基于区域的方法先生成一组候选框，再通过分类器筛选出真正的目标框，如R-CNN、Fast R-CNN等。
基于单阶段的方法则直接在图像中生成目标的位置和类别信息，如YOLO、SSD等。
3.目标检测算法的评价指标常用的目标检测算法评价指标有准确率、召回率、平均精度均值（mAP）等。
准确率是指检测出的目标中真正为目标的比例，召回率是指所有真实目标中被检测出的比例。
mAP是对准确率和召回率综合考虑的指标，可以有效评估目标检测算法的性能。
二、图像分割算法1.基于阈值的图像分割算法基于阈值的图像分割算法是最简单的一种方法，通过设置一个或多个阈值将图像分成不同的区域。
常用的方法有全局阈值法、自适应阈值法等。
2.基于边缘的图像分割算法基于边缘的图像分割算法通过寻找图像中的边缘来划分物体和背景。
常用的方法有Canny边缘检测算法、Sobel算法等。
3.基于区域的图像分割算法基于区域的图像分割算法先将图像划分为若干个具有独立语义的区域，再通过合并或分离区域来达到分割的目的。
一种基于G 0分布的水平集SAR图像分割方法
ｏ ｅＧ ｉ ｒ ｕｉ ｅｅｔ ａｅ ｙ ｈ ｅ ｏ ｓ ａｅ ｎＭｅ ｉ ｔ ｎｆ ｍ． ｎ ｖ ｌ ｅ ｆｎ ｔ ｎｉ ａ ｐｉ ｒ ｈ ｕ ｅ ｃ — ｆ ｈ ｄｓ ｂ ｔ ｎａ ｓ ｍ ｔ ｂ ｅｍ ｔ ｄ ｓｄｏ ｌｎ ｒ ｓ ｒ ａ ｄｌ ｅ ｓｔ ｕ ｃ ｏ ｐ ｌ ｄｆ ｅｎ ｍ ｒ ａ Ｓ ｔ Ｏ ｔ ｉ ｏ ｒ ｉ ｄ ｔ ｈ ｂ ｌ ａ ｏ ｅ ｉ ｓ ｅ ｏ ｔ ｉｌ Ｏ
第３ ２卷 第 ｌ ２期 ２１ ０ ０年 １ ２月
现 代 雷 达
Ｍｏ ｒ ｄ ｒ ｄｅ ｎ Ｒａ ａ
Ｖｏ ＿ ２ Ｎｏ ２ ｌ３ ．１ Ｄｅ ｃ．２ ０ ０１
・
信 号／ 数据 处 理 ・
一
中 分 号： ７ ． 文 标 码： 图 类 Ｔ５１ Ｐ １ 献 志 Ａ
文 编号 １４ ７ ９２１ １—０ —５ 章 ：０—８ ｛ ０ ２ ０ ５ ０ ０ ５ ０｝ ３
ｔ ｎ ｌｔ ａ ｐ ｌ ａ ｌ ｒＳ ｍａ ｅ ｓ ｇ ｎ ａｉ ｎ ｉ ｄ ｆ ｅ ．Ｔ ｍｐ ｅ ｎ ｈ ｅ ｍｅ ｔ ｔ ｎ ｏ ｅ Ｓ ｍａ ｅ ｈ ａ ａ ｔｍ ｉ ａ ｈ ｔｉ ａ ｐ ｉ ｂ ｅ ｆ ＡＲ ｉ ｇ ｅ ｍｅ ｔ ｔ ｓ ｅ ｎ ｄ ｏ ｉ ｌ ｍｅ ｔ ｅ ｓ ｇ ｎ ａｉ ｆｔ ＡＲ ｉ ｇ ，ｔ ｅ ｐ ｍｅｅ ｏ ｓ ｃ ｏ ｏ ｉ ｔ ｏ ｈ ｒ
关 键 词 ：Ａ Ｓ Ｒ图 像 ； 割 ； 分水 平 集 ； ０ 布 分 变 Ｇ分
Ａ ｖ ｌＳ ｔＡｐｐ ｏ ｃ ｏ ＡＲ ｍ ａ ｅ Ｓ ｇ ｅ ａ ｉ ｎ Ｌｅ ｅ ｅ ｒ ａ ｈ ｆ ｒＳ Ｉ ｇ ｅ ｍ ｎｔ ｔｏ
Ｂａ ｅ ｎ Ｇ”Ｄｉｔ ｉ ｔｏ ｓｄ ｏ ｓ ｒｂｕ ｉ ｎ
特性 。文中基于 Ｇ 分布提 出了一种基于概率统计模型的变分水平集 Ｓ Ｒ图像分割方法。该方法通过引入 Ｇ 分布统计模 ０ Ａ ０ 型， 定义 了一种更加适用于 Ｓ Ｒ图像分割的能量泛函。利用基于 Ｍ ｌｎ变换 的 Ｇ 分布的参 数估计方法估计各个 区域 内最 Ａ ｅｌ ｉ ０ 优的分布参数 ， 并且通过水平集方法进行偏微分 方程 的数值求解 ， 实现 了 Ｓ Ｒ图像 的区域 和 目标分 割。由于 Ｇ 分布 的采 Ａ ０ 用， 使得该方法能够适用于多种 Ｓ Ｒ图像 的分割。利用模拟和真实 Ｓ Ｒ图像上的分割实验验证 了该方法的有效性。 Ａ Ａ
图像分割综述
摘要图像分割是把图像划分为有意义的若干区域的图像处理技术，分割技术在辅助医学诊断及运动分析、结构分析等领域都有着重要的研究价值和广泛的应用发展前景。
在阅读大量文献的基础上，本文对图像分割技术的理论基础、发展历程及图像分割方法的热点、难点问题进行了分类综述，对不同分割算法优缺点进行了总结和归纳，并对图像分割的发展趋势进行了初步的展望和预测。
在此基础上，为了对图像分割理论有更直观的认识，本文选取并行边界算法和分水岭算法这两种方法，用MATLAB软件进行了基础的仿真，并对结果进行了分析和总结，本文重点对一些近年来新兴的算法，比如水平集（Level-set）算法、马尔科夫随机场算法（Markov）、模糊算法、遗传算法、数学形态学算法等进行了概略性的探讨，对这些新兴算法的特点、原理、研究动态进行了分析和总结。
关键词：图像分割；边界；区域；水平集；马尔科夫AbstractImage segmentation is an image processing technology that divides the image into a number of regions. Image segmentation has very important significance in supporting medical diagnosis, motion analysis, structural analysis and other fields.Based on recent research, a survey on the theory and development of image segmentation, hot and difficult issues in image segmentation is given in this article. And describes the characteristics of each method as well as their respective advantages and disadvantages in image segmentation .This article introduces and analyzes some basic imaging and image segmentation methods in theory and describes the development trends of medical image segmentation. To have a better understanding of image segmentation, I use MATLAB software to stimulate on images about the parallel edge algorithms and watershed algorithm. And the analysis of the segmentation results is given in the article.This article introduces and analyzes the new algorithms in recent years such as Level-set algorithm, Markov algorithm, Fuzzy algorithm, Genetic algorithm and Morphological algorithm. In this paper, the features, theory and research trends of these algorithms are analyzed and summarized.Keywords: Image segmentation; Border; Area；Level-set；Markov第1章引言1.1 图像分割的背景和重要作用图像是传达信息的一种方式，图像中含有大量的有用信息，理解图像并从图像中抽取信息以用来完成其他工作是数字图像技术中一个重要的应用领域，而理解图像的第一步就是图像的分割。

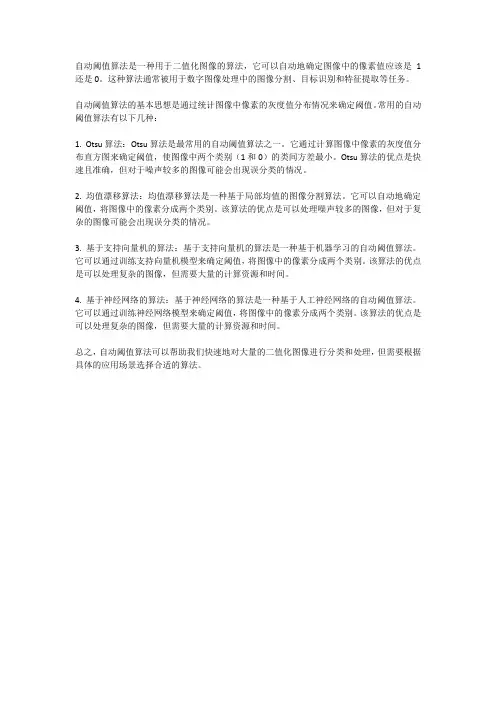

自动阈值算法
