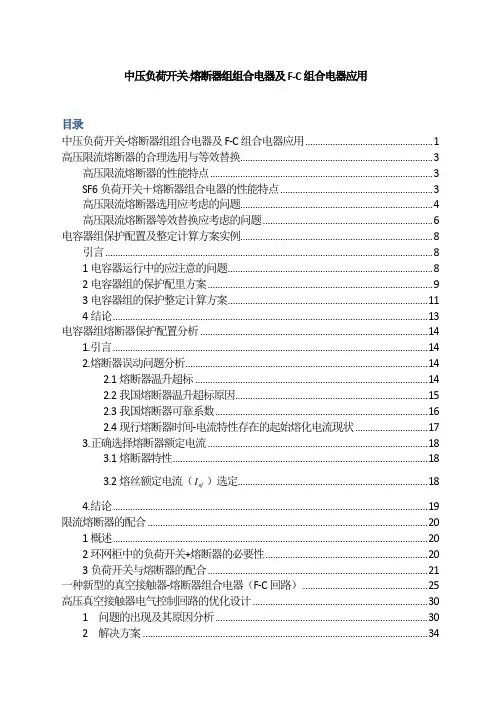

中压负荷开关-熔断器组组合电器及F-C组合电器应用目录中压负荷开关-熔断器组组合电器及F-C组合电器应用 (1)高压限流熔断器的合理选用与等效替换 (3)高压限流熔断器的性能特点 (3)SF6负荷开关＋熔断器组合电器的性能特点 (3)高压限流熔断器选用应考虑的问题 (4)高压限流熔断器等效替换应考虑的问题 (6)电容器组保护配置及整定计算方案实例 (8)引言 (8)1电容器运行中的应注意的问题 (8)2电容器组的保护配里方案 (9)3电容器组的保护整定计算方案 (11)4结论 (13)电容器组熔断器保护配置分析 (14)1.引言 (14)2.熔断器误动问题分析 (14)2.1熔断器温升超标 (14)2.2我国熔断器温升超标原因 (15)2.3我国熔断器可靠系数 (16)2.4现行熔断器时间-电流特性存在的起始熔化电流现状 (17)3.正确选择熔断器额定电流 (18)3.1熔断器特性 (18)3.2熔丝额定电流（I）选定 (18)nf4.结论 (19)限流熔断器的配合 (20)1概述 (20)2环网柜中的负荷开关+熔断器的必要性 (20)3负荷开关与熔断器的配合 (21)一种新型的真空接触器-熔断器组合电器（F-C回路） (25)高压真空接触器电气控制回路的优化设计 (30)1问题的出现及其原因分析 (30)2解决方案 (34)3结束语 (36)高压真空接触器-高压限流熔断器组合电器在发电厂中的应用 (38)1高压真空接触器 (38)1.1真空接触器的形式 (38)1.2真空接触器的开断原理 (38)1.3真空接触器的动作原理 (39)1.4真空接触器的额定参数 (39)1.5真空接触器主要优点 (40)1.6接触器用真空灭弧室 (40)2高压限流熔断器 (40)2.1额定电压选择 (40)2.2额定电流选择 (41)2.3电动机的保护和熔断器的选择 (41)2.4变压器的保护和熔断器的选择 (43)2.5电容器组的保护和熔断器的选择 (43)3F-C回路的应用实例 (45)4结论 (46)F—C回路中高压限流熔断器参数的选择及动热稳定验算 (47)1影响F-C回路中高压限流熔断器参数的因素 (47)1.1外部因素及环境对高压限流熔断器参数的影响 (47)1.2真空接触器与高压熔断器特性配合要求及满足安全运行的基本条件 (48)2保护电动机用高压限流熔断器参数选择及计算 (48)2.1高压熔断器参数选择原则 (48)2.2参数计算 (50)电力电容器的保护与管理的研究 (55)一、电力电容器的保护 (55)二、运行中的电容器的维护和保养 (56)三、电容器在运行中的故障处理 (57)四、处理故障电容器应注意的安全事项 (57)高压限流熔断器的合理选用与等效替换在12kV系统中，SF6负荷开关＋熔断器组合电器用以保护变压器时，高压限流熔断器的如何合理选用与等效替换。
高压电工考试题库(含答案)
高压电工考试题库含答案1、【单选题】()是指继电器不动作时处于断开状态的接点。
（B）A、动断接点B、动合接点C、延时动断接点2、【单选题】中性点直接接地系统,如电气设备发生一相碰壳,人体接触电气设备,相当于发生()。
（A）A、单相触电B、灼伤C、两相触电3、【单选题】事故情况下,在全站无电后,应将()支路断路器分闸断开。
（C）A、各出线B、电压互感器C、电容器4、【单选题】交流真空接触器-熔断器组合电器,()的使用空间。
（A）A、拓展了接触器B、限制了接触器C、限制了熔断器5、【单选题】在额定电压下,变压器铁损是一个恒定量,它随实际运行电压(),是衡量变压器能耗的重要指标。
（A）A、成正比变化B、成反比变化C、平方成正比变化6、【单选题】差动保护属于按()分类。
（A）A、保护原理B、被保护的对象C、保护所起作用7、【单选题】架空线路装设自动重合闸装置后,可以()。
（A）A、提高供电可靠性B、提高耐雷水平C、降低杆塔接地电阻8、【单选题】电气工作开始前,必须完成()。
（C）A、工作间断手续B、交接班手续C、工作许可手续9、【单选题】线圈中感应电动势的大小,与线圈的匝数()。
（A）A、成正比B、成反比C、无关10、【单选题】绝缘棒一般每()进行一次绝缘试验。
（C）A、1个月B、6个月C、12个月11、【单选题】绝缘物在强电等因素作用下,完全失去绝缘性能的现象称为()。
（B）A、绝缘老化B、绝缘的击穿C、绝缘破坏12、【单选题】被测量交流电流如大于()A时,一般需要配合电流互感器进行测量。
（B）A、1B、5C、1013、【单选题】安全生产五要素包括安全文化、安全法制、安全责任、()和安全投入。
（C）A、安全措施B、安全监管C、安全科技14、【单选题】装设接地线必须(),而且接触必须良好。
（A）A、先接接地端,后接导体(设备)端,B、先接导体(设备)端,后接接地端,C、先测接地电阻,再接接地端15、【单选题】高压成套装置的“五防”联锁功能之一是()。
高压电工新版试题二
2018年陕西省高压电工初培上机考试试题及答案试题二一、判断题1、高压电容器组断电后，若需再次合闸，应在其断电3分钟后进行。
（√）2、额定电压和标定容量均相同的单相高压电容器，接入同一电压等级的电网时，电容器组的结线方式接成三角形和接成星形的补偿效果相同。
（╳）3、对运行中断路器一般要求，断路器金属外壳应有明显的接地标志。
（√）4、断路器的绝缘水平与断路器的额定电压无关。
（╳）5、高压断路器在高压电路中起控制作用，是高压电路中的重要设备之一。
（√）6、高压电容器外壳有异性膨胀时，一般不需要将电容器立即退出运行。
（╳）7、真空断路器是利用空气作绝缘介质和灭弧介质的断路器。
（╳）8、隔离开关电动操作机构的操作功率较大。
（√）9、断路器在合闸过程中，若继电保护装置不动作，自由脱扣机构也应可靠动作。
（╳）10、真空灭弧室是保证真空断路器工作性能的关键部件。
（√）11、高压电动机发生单相接地故障后，必须将其切除。
（╳）12、变电所中，信号设备所使用的电源为操作电源。
（√）13、过负荷保护功能不属于110kv及以下线路保护测控装置在保护方面的主要功能。
（╳）14、信号继电器必须自保持。
（√）15、衡量继电保护的好坏，最重要的是看其是否具有速动性。
（╳）16、中间继电器用于增加触点数量和触点容量，具有动合接点和动断接点。
（√）17、在电缆牌和安装接线图上，只要注明电缆编号即可。
（╳）18、在靠近线路末端附近发生短路故障时，电流速断保护仍然能正确反映。
（╳）19、低压继电器是反应电压下降到某一整定值及以下动断接点由断开状态到闭合状态的继电器。
（√）20、继电保护的可靠性是指发生了属于它该动作的故障，它能可靠动作；而在不该动作时，它能可靠不动。
（√）21、断电灭火紧急切断带电线路导线时，剪断的位置应选在电源方向的支持物附近。
（√）22、重复接地，是指将变压器零线（三相四线制供电系统中的零干线）多点接地。
（√）23、接触电压是指人站在带电外壳旁（水平方向0.8m处），人手触及带点外壳时，其手、脚之间承受的电位差。
高压真空接触器高压限流熔断器组合电器
高压真空接触器——高压限流熔断器组合电器在发电厂中的应用无锡市蓝虹电子有限公司沈兴元副总工程师[摘要]本文介绍了高压真空接触器，高压限流熔断器的技术特性，以及两者在电厂内控制系统中的选配原则，并得出在1600KV A及以下的变压器回路、1200kW及以下的高压电动机回路和1200KVar及以下的电容器组，更适用于使用高压真空接触器加熔断器组合电器，超出此范围则使用断路器。
[关键词]高压真空接触器、高压限流熔断器、电动机、变压器、电容器。
1、序言随着我国经济建设的快速发展，对电力的需求越来越多，特别是去年夏天全国出现电荒后，现已演变成全年性全天候的缺电状况。
由此全国各地纷纷上马建设发电厂。
在发电厂的厂用高压用电系统中，现在大都设计成高压限流熔断器(F)和高压真空接触器(C)回路，以下简称F-C回路。
我公司去年仅F-C回路单元销售800套，今年已有500套的订单合同。
所以本文就高压真空接触器、高压限流熔断器和高压电动机、变压器、电容器的选用配合和保护等问题逐一介绍和分析。
2、高压真空接触器高压真空接触器在F-C回路中作为操作元件，由于其有特殊的结构，特别适用于需大量分闸、合闸操作循环的场合，是频繁操作的理想电器。
2.1 真空接触器的形式真空接触器的外形见图(一)它主要由真空灭弧室、绝缘固定架、操动机构、锁扣机构、底盘手车等组成，绝缘固定架上安装了熔断器支座，支座上装配有联动脱扣机构，即便只有一相熔断器熔断时，也能使接触器联动跳闸，同样地，即便只有一相熔断器未安装时，该联动机构也能防止接触器合闸。
2.2真空接触器的开断原理真空接触器的主触头是密封在以陶瓷为外壳的真空灭弧室中，灭弧室中的真空度高达1.33×10-4Pa。
当真空接触器分闸时，真空灭弧室中的动、静触头快速地开断，在分闸过程中，在高温触头之间产生的金属蒸气使电弧持续到电流第一次过零点，在电流过零点时，金属蒸气迅速凝结，使动静触头之间重新建立起很高的电介质强度，维持很高的瞬态恢复电压值，实现对开断电流的完成。
真空接触器-熔断器组合电器的应用
真空接触器—熔断器组合电器的应用冯建兴厦门兴厦控电气有限公司摘要：通过对高压真空接触器-熔断器组合电器(F-C回路)的功能分析，介绍其与真空断路器在应用方面的区别和优势。
关键词：高压真空接触器；F-C回路；应用Application of Vacuum Contactor-FuseCombinationsFeng Jianxing Xiamen Xingxiakong Electric Co., Ltd. Abstract：Introduced the difference on application of vacuum contactor-fuse combinations, based on the technical principle. Key Words：Vacuum Contactor; F-C Circuit; Application;0 前言在国外的3～24kV配电系统中，通常除了重要的进线开关、母联开关或控制主变的开关外，其余中小容量的变压器、电动机以及箱变，多采用相应负荷电流较小的小型开关装置来实现控制。
真空接触器基于结构简单、操作功小、易于控制，尤其是它能频繁操作、体积紧凑的突出特点，最适合控制频繁起动的高压电动机、水泵、风机以及冶炼熔炉变压器等设备，已成为一种性能非常优越的新型起动装置，许多国家已大量使用，因此迅速发展成为一大类真空开关电器产品。
真空接触器-熔断器组合电器是利用能开断大范围短路电流的高压熔断器与可频繁操作的真空接触器配合，应用于发电、石化、冶金等工业的电力拖动系统，作为频繁起动的电动机的起动装置，因此也被称为综合起动器（简称F-C回路）。
可代替断路器，成为一种经济的开关装置。
1 F-C回路的原理和特点与断路器不同，接触器除手动操作外，只有一个休止位置。
接触器能关合、承载和开断正常电流及规定的过载电流。
其真空灭弧室采用杯状触头（多为AgWC材料或CuWTe材料），具有截流值低、操作功小、可频繁操作等特点。
浅析高压真空接触器（FC）配电装置在检修维护中容易疏漏的环节
浅析高压真空接触器（FC）配电装置在检修维护中容易疏漏的环节摘要：高压真空接触器（FC回路）在各个企业的厂用电系统中得到广泛的应用。
但是在生产现场的检修和维护工作中，对于真空接触器配电装置却存在很多疏漏的地方和环节，本文通过现场实践和具体分析，力争消除工作盲区，可为各个企业提供借鉴和参考。
关键词：真空接触器；检修维护一、真空接触器的使用在电力系统的厂用高压系统（6KV或10KV）中，现在普遍采用真空断路器和真空接触器进行馈线的投入和切除，主要是对于额定功率小于1000KW的电动机和额定容量在1250KVA以下的变压器，采用接触器+熔断器的方案。
接触器+熔断器的方案就是采用高压熔断器（Fuse）和高压真空接触器（Contactor）组合成回路的电器，以下简称FC回路，在生产现场一般称作真空接触器。
FC回路是利用能够开断大范围短路故障电流的高压熔断器与可频繁操作的真空接触器相配合，适用于高压电动机的频繁起动、变压器的投切，是电力系统生产现场理想的电气设备。
FC回路具有体积小、结构简单、零部件少、重量轻、灭弧能力强、故障率低，价格低廉等多方面的优点，受到各企业的青睐。
FC回路中的真空接触器不具备在回路短路时，开断故障电流的能力，真空接触器是作为在正常启停设备时发挥作用，真空接触器中的真空灭弧室是对正常启停时的电流进行灭弧；在回路发生短路故障时，是依靠高压熔断器迅速熔断，切断主回路的短路故障电流，达到切断主回路的目的。
在生产实践中，真空接触器因为其结构简单、操作可靠，而导致在检修维护中很多细节容易被忽视或疏漏，从而埋下各种事故隐患。
二、检修维护中容易疏漏的问题1.真空灭弧室的预防性试验不足真空接触器的核心就是真空灭弧室，真空灭弧室的真空度是衡量其完好程度的重要技术参数，真空度测试是检测真空灭弧室的主要检测手段。
按照《电力设备预防性试验规程》（DLT596-1996），对灭弧室真空度的测试周期要求为大修或小修时，有条件时进行。
