熔断器——高压限流熔断器的知识
高压限流熔断器的合理选用与等效替换
试验或经过部分试验的组合电器仍可认为满足标准要求。
１） 所考虑的负荷开关和熔断器首先应满足各自相关的标
准 ＧＢ３８０４ － ２００４ 和 ＧＢ１５１６６．２ － １９９４ 的要求。
２）必须安装同一型式的撞击器，即符合标准 ＧＢ１５１６６．２
－ １９９４ 中有关撞击器的分类。这里同一型式主要指其动作位
８）保护配电变压器的性能好。当油浸变压器发生短路时， 为使油箱不爆炸，必须在 ２０ ｍｓ 内切除故障。限流熔断器具 有速断功能，再加上其限流作用，可在 １０ ｍｓ 内切除故障，并 限制短路电流值，能够有效地保护变压器。
高压限流熔断器选用应考虑的问题
１）关于额定电流的选择 ①要躲过变压器启动时的冲击 励磁涌流。高压熔断器的时间－电流特性曲线应位于变压器 涌流特性 Ａ 的右侧，变压器的涌流可取变压器满载电流的 １０～１２ 倍，持续时间为 ０．１ ｓ。②高压熔断器与低压熔断器的 时间－电流特性交点处的电流值应大于低压熔断器负载侧的 最大故障电流。③如果熔断器安装在一个封闭的箱（筒）内，则 选择的额定电流需进一步增加。为保证正常及过载运行时， 熔断器在封闭箱（ 筒） 内不超过规定的温升界限，熔断器的额 定电流值应适当选择大些。④如果熔断器安装在周围空气温 度可能超过正常使用条件的场所，则选择的额定电流也应进 一步增加。⑤熔断器的额定电流也不应选择过大，应满足转 移电流及与上级保护装置配合的要求。⑥在熔断器的时间－ 电流特性曲线 １０ ｓ 范围内，熔断器的弧前电流应足够低，以 保证更好地保护变压器，为了达到这一点，通常通过检查熔 断器的时间－电流特性曲线或向熔断器生产厂咨询。
移特性及输出能量等。
３）应符合标准 ＧＢ１６９２６ － １９９７ 中 ６．１３ 条中对熔断器撞
击器和负荷开关脱扣器之间联动的要求。即熔断器撞击器与

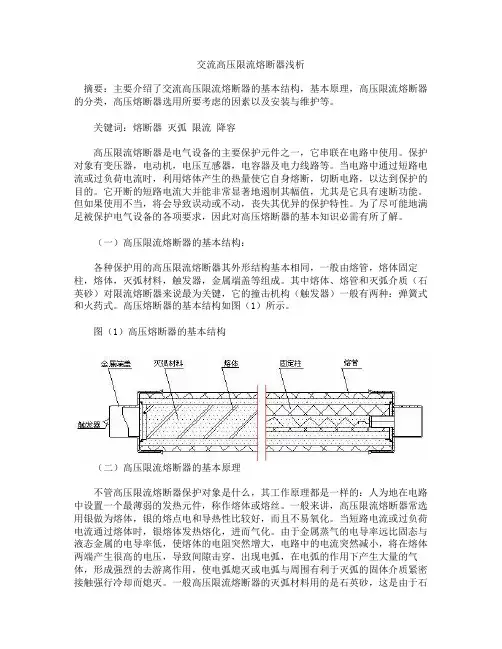

交流高压限流熔断器浅析
交流高压限流熔断器浅析摘要：主要介绍了交流高压限流熔断器的基本结构，基本原理，高压限流熔断器的分类，高压熔断器选用所要考虑的因素以及安装与维护等。
关键词：熔断器灭弧限流降容高压限流熔断器是电气设备的主要保护元件之一，它串联在电路中使用。
保护对象有变压器，电动机，电压互感器，电容器及电力线路等。
当电路中通过短路电流或过负荷电流时，利用熔体产生的热量使它自身熔断，切断电路，以达到保护的目的。
它开断的短路电流大并能非常显著地遏制其幅值，尤其是它具有速断功能。
但如果使用不当，将会导致误动或不动，丧失其优异的保护特性。
为了尽可能地满足被保护电气设备的各项要求，因此对高压熔断器的基本知识必需有所了解。
（一）高压限流熔断器的基本结构：各种保护用的高压限流熔断器其外形结构基本相同，一般由熔管，熔体固定柱，熔体，灭弧材料，触发器，金属端盖等组成。
其中熔体、熔管和灭弧介质（石英砂）对限流熔断器来说最为关键，它的撞击机构（触发器）一般有两种：弹簧式和火药式。
高压熔断器的基本结构如图（1）所示。
图（1）高压熔断器的基本结构（二）高压限流熔断器的基本原理不管高压限流熔断器保护对象是什么，其工作原理都是一样的：人为地在电路中设置一个最薄弱的发热元件，称作熔体或熔丝。
一般来讲，高压限流熔断器常选用银做为熔体，银的熔点电和导热性比较好，而且不易氧化。
当短路电流或过负荷电流通过熔体时，银熔体发热熔化，进而气化。
由于金属蒸气的电导率远比固态与液态金属的电导率低，使熔体的电阻突然增大，电路中的电流突然减小，将在熔体两端产生很高的电压，导致间隙击穿，出现电弧，在电弧的作用下产生大量的气体，形成强烈的去游离作用，使电弧熄灭或电弧与周围有利于灭弧的固体介质紧密接触强行冷却而熄灭。
一般高压限流熔断器的灭弧材料用的是石英砂，这是由于石英砂具有较高的导热性和绝缘性能，并且与电弧有很大的接触面积，便于吸收电弧能量。
充入熔管的石英砂形成大量细小的固体介质狭缝狭沟，对电弧起分割、冷却和表面吸附（带电粒子）作用，同时缝隙内骤增的气体压力也对电弧起强烈的去游离作用，所以电弧被迅速熄灭。
什么是高压熔断器高压熔断器基础知识
什么是高压熔断器高压熔断器基础知识导读高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。
下面小编就来仔细说说什么是高压熔断器，高压熔断器主要参数有哪些，又如何选择高压熔断器的型号的。
高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。
下面小编就来仔细说说什么是高压熔断器，高压熔断器主要参数有哪些，又如何选择高压熔断器的型号的。
高压熔断器基础知识--高压熔断器类型熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害；按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。
1、英标熔断器英式熔断器主要用于英联邦国家生产的设备。
英标熔断器壳体采用陶瓷材质，产品具有体积小、性价比高等特点，特别受到240V以下的UPS厂商青睐。
2、美标熔断器美式熔断器应用最为广泛，涵盖了大部分电力电子产品应用。
美标熔断器壳体采用三聚氰胺网格布加陶瓷层叠工艺制成，抗冲击能力强，并且具有焦耳积分值小、功率损耗小、直流性能优越等特点，广泛应用在变电站、电力机车等场合。
……综上仅为摘抄，详细内容请点击“高压熔断器类型有哪些”高压熔断器基础知识--高压熔断器主要参数额定电压高压熔断器必须在额定的电压下工作，因此，工作电压要依照其最大额定电压。
考虑到熔断器起弧时的开关电压，熔断器不能无限制的在低于额定电压下使用。
低于额定电压可以考虑，但是这种情况下熄弧时不应该超过该系统的绝缘等级。
分辨能力分辨能力通常也叫做“额定最大分断电流”，这种定义很清楚的显示了能被熔断器切断的最大电流。
该电流必须要比通过熔断器的最大短路电流要大。
……综上仅为摘抄，详细内容请点击“高压熔断器主要参数有哪些”高压熔断器基础知识--高压熔断器型式选择在3～66kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。

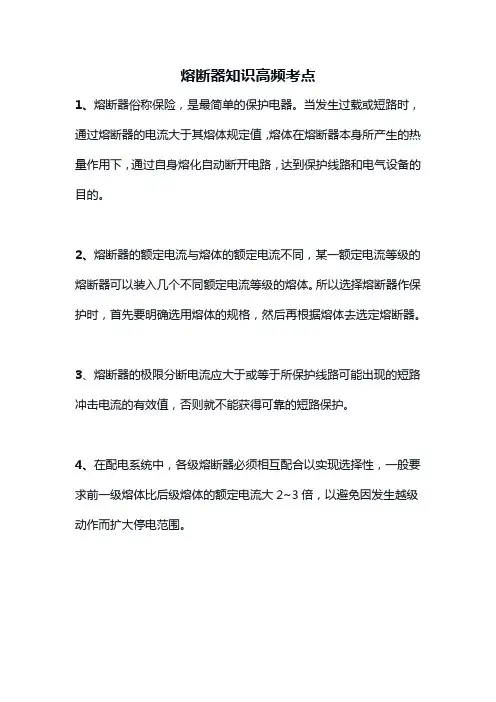

熔断器知识高频考点
熔断器知识高频考点1、熔断器俗称保险，是最简单的保护电器。
当发生过载或短路时，通过熔断器的电流大于其熔体规定值，熔体在熔断器本身所产生的热量作用下，通过自身熔化自动断开电路，达到保护线路和电气设备的目的。
2、熔断器的额定电流与熔体的额定电流不同，某一额定电流等级的熔断器可以装入几个不同额定电流等级的熔体。
所以选择熔断器作保护时，首先要明确选用熔体的规格，然后再根据熔体去选定熔断器。
3、熔断器的极限分断电流应大于或等于所保护线路可能出现的短路冲击电流的有效值，否则就不能获得可靠的短路保护。
4、在配电系统中，各级熔断器必须相互配合以实现选择性，一般要求前一级熔体比后级熔体的额定电流大2~3倍，以避免因发生越级动作而扩大停电范围。
5、熔断器在电动机回路中作短路保护时，为避免在电动机启动过程中熔断，对于单台电动机，熔体额定电流应不小于1.5~2.5倍电机额定电流；对于多台电动机，总熔体额定电流应不小于1.5~2.5倍容量最大电动机的额定电流加上其余电动机的计算负荷电流。
6、采用熔断器保护线路时，熔断器应装在各相线上。
在三相四线回路中的中性线上严禁装熔断器，因为中性线断开会引起电压不平衡，可能烧坏电气设备；在公共电网供电的单相线路上，中性线上应装熔断器，电网的总熔断器除外。
7、低压熔断器按结构可分为开启式、半封闭式和封闭式三大类。
（1）开启式熔断器的熔体熔化时没有限制电弧火焰和金属熔化粒子喷出的装置，仅适用于断开短路电流不大的场合，常与刀开关组合使用；（2）半封闭式熔断器的熔断体装于管内，管的一端或两端开启，对熔断体熔化时电弧火焰和金属熔化粒子喷出有一定的方向限制，但仍然不够安全，使用受到一定的限制；（3）封闭式熔断器的熔断体完全封闭在壳体内，没有电弧喷出，不会造成邻近带电部分飞弧和近处人员的危险。
8、熔断器主要由熔体和安装熔体的熔管或熔座两部分构成。
熔体是熔断器的重要部分，常做成丝状或片状。
熔体的材料有两种，一种是低熔点材料，如铅、锌、锡以及锡铅合金等；另一种是高熔点材料，如银和铜；熔管是熔体的保护外壳，在熔体熔断时还有灭弧的作用。
熔断器-熔断器培训课件
其他标志（七）产品改进后，与原产品区分开。
具有特殊功能的
⒈F——带有负荷开断装置
⒉B——带有避雷器
特殊条件下使用
TH——湿热带型 ； TA——热带型
G ——高海拔型 ； W——耐污秽型
熔断件同族系列额定电流（八）最小至最大额定电流安培
额定开断电流（九）以千安表示
型号标识举例
① 产品型号：PRW8—12AF(W) 产品全型号：PRW8—12AF(W)/(5~100）—6.3
安装场所（三）
N——户内
W——户外
保护对象（四）
T——保护变压器用。（transformer）
M——保护电动机用 （Motor）
P——保护电压互感器用 （Phase voltage Transformers）
C——保护电容用 （capacitor）
设计序号（五）是由行业单位统一编排
额定电压（六）以千伏值表示
高压熔断器
1－金属管帽 2－瓷熔管 3－工作熔体 4－指示熔体 5－锡球 6－石英砂填料 7－熔断指示器(熔断后 弹出状态)
工作原理 ① 锡球的作用 使熔断器能在过负荷电流或较小短路电 流时能动作，提高熔断器保护的灵敏度。 当过负荷电 流通过时，铜熔丝能在较低的温度下熔断—“冶金效应” ② 铜熔丝的作用 使熔断器在短路电流时动作，断开电 路，实现短路保护。 ③ “限流”式熔断器 能在短路后不到半个周期即短路 电流未达到冲击电流值(ish)时就能完全熄灭电弧、切断 短路电流的特性称“限流”式。 ④ 灭弧能力 具有“粗弧分细、长弧切短和狭沟灭弧”
⒈户内广泛采用RN系列的高压管式限流熔断器
⒉户外则广泛使用RW4、RW10F等型号的高压跌开 式熔断器，或RW10-35型的高压限流熔断器。
14_高压熔断器
电力系 郑国山
电气设备及运行维护
熔断器的分类
2、 按电压分： 高压熔断器 低压熔断器
电力系 郑国山
电气设备及运行维护
熔断器的分类
3 、按灭弧方法及结构 特点的不同分： 瓷插式、 封闭产气式、 封闭填料式 产气纵吹式等；
电力系 郑国山
电气设备及运行维护
熔断器的分类
4、按限流特性分： 限流式 (通常户内采用) 非限流式 (通常户外采用)
3)熔体额定电流。
它允许长期通过熔体不致发生熔断的最大有效值 电流。该电流可小于或等于熔断器的额定电流， 但不能超过。
电力系 郑国山
电气设备及运行维护
4)熔断器的极限分断电流。
熔断器允许切断的最大有效值电流， 由熔断器的灭弧能力决定。
电力系 郑国山
电气设备及运行维护
五、熔断器的分类
1、按熔断器的安装地点分： 户内式 户外式
电力系 郑国山
电气设备及运行维护
限流式熔断器的灭弧原理
我们知 道，从电路 短路瞬间开 始到短路电 流达到最大 值是需要一 定时间的。
电力系 郑国山
电气设备及运行维护
因它在开断电路时无游离气体排出，所以 在户内配电装置中广泛采用。
电力系 郑国山
电气设备及运行维护
限流式熔断器会发生截流及截流过电压
电力系 郑国山
电气设备及运行维护
锡桥
电力系 郑国山
电气设备及运行维护
指示器是一个红色信号装置，正
常情况下由指示器熔体 （与熔体并联的 康铜丝）拉紧；工作熔体熔断后，指示 器熔体也随即熔断，指示器在弹簧作用 下弹出，表明熔体已熔断。
电力系 郑国山
电气设备及运行维护
熔断指 示器
高压熔断器熔丝为什么会熔断,高压熔断器熔丝熔断的处理方法
高压熔断器熔丝为什么会熔断,高压熔断器熔丝熔断的处理方法高压熔断器熔丝为什么会熔断,高压熔断器熔丝熔断的处理方法高压熔断器熔丝熔断判断及处理：目前，在电气设备的高低压侧常常采用熔丝进行保护。
运行中熔丝的熔断是常常发生的，若不当真分析原因即换上新的熔丝，误将有故障的电气设备重新投运，其结果可能是设备烧损更加严峻，进一步扩大事故范围。
因此，判明高压熔断器熔丝熔断的原因，准确地加以处理，是保证电气设备安全运行的重要措施。
高压熔断器熔丝熔断一般有以下几种情况：1.误断。
在这种情况下，高压熔断器熔丝熔断在压接处或其他部位上，一般没有严峻烧伤痕迹，这经常是由于熔丝选用过小、过细、质量不佳或机械强度差，安装时熔丝（片）带有伤痕，瓷托不固定或固定不牢固，熔丝压接不紧密，熔丝运行时间过长而产生铜铝气体膜增大接触电阻等造成的。
凡属上述原因的，应在适当处理并换上合适的熔丝后，重新投入运行。
2.过负荷熔断。
多发生在高压熔断器熔丝中间位置，很少有电弧烧伤痕迹。
遇此情况，要查明过负荷原因，防止过负荷现象的再次发生。
3.短路熔断。
高压熔断器熔丝上有严峻烧伤，熔断器瓷托上还会留有电弧烧伤痕迹。
这可能是中性线与相线或相线与相线之间发生短路故障引起的。
对于这类熔断，应对高压限流熔断器以后的所有设备和线路进行当真仔细的检查，查出故障点并排除后，方可将更新的高压熔断器熔丝重新投运。
但在较长的低压线路末端短路时，因导线阻抗大，短路电流可能不大，熔丝烧伤也可能不严峻。
4.过电压熔断。
和短路熔断基本相似，一般熔丝上有严峻烧伤，主要是雷击过电压以及高电压窜入低电压设备所致，查明原因后，更换新的高压熔断器熔丝即可投运。
熔断器——高压限流熔断器的常识
熔断器——高压限流熔断器的常识一、高压限流熔断器的首要特征1、分断电流特性通常的限流熔断器最小分断电流和最小熔化电流之间有一个区间。
在这个区间里，它不能有用地分断电流，乃至有或许致使熔断器的爆破，并且这个小区间还会跟着熔断器的降容运用而进一步变宽。
因为这个短少而致使了通常限流熔断器有必要依托开关或其它组合电器来分断这个区间的电流。
可是关于F系列的全计划维护熔断器来讲则不存在这个小区间，因而它能够不需求与其它电器组合。
2、维护特性F系列全计划维护熔断器有更大的耐受变压器浪涌电流的才调，并且与变压器的过负荷耐受曲线更为挨近，F系列全计划维护熔断器的安全办法与选用准则同通常限流熔断器相同，其差异仅在于可不思考最小分断电流值的选用，因为其耐受变压器浪涌冲击电流的跋涉可恰中选小一些容量来维护相同容量的变压器。
二、智能化高压限流熔断器的运用往后的高压限流熔断器的翻开方向除了恳求外形标准小、额外电流大和具有高的分断才调外，还期望它的时刻-电流特性可控。
如今现已研宣告智能化高压限流熔断器。
通常的限流熔断器在低过载电流下发作的串联电弧是靠低熔点的M效应办法和分外狭径的计划来完毕电流分断的，而熔断器在低过载电流下的时刻-电流特性的涣散性较大，不能抵达活络运用的意图。
智能化高压限流熔断器在大电流下的开关是靠沿着熔丝的每个狭径有些熔化和燃弧直到电弧平息来完毕的，而在低过载电流下的开关是按熔断器的额外电压值的巨细和计划恳求进行操控来开断电流。
智能化熔断器沿着熔丝长度方向多处安顿有化学炸药包，线圈、空心电感和空气空位坐落熔断器芯柱的中部，触发电路用金属丝缠住。
触发电路焊在柱芯的两个完毕接线端子上。
悉数零件都是装在熔断器的管内，管子内部填充石英砂。
智能化熔断器不只能够按恳求有固定的时刻-电流特性动作，并且还能从外界操控使熔断器动作，满意体系的其它恳求。
其运用计划不受熔断器固有的时刻-电流特性的约束。
因为选用了现代通讯技能，智能化熔断器和其它遥控信号之间相协作，能够牢靠有用地维护变压器和电力体系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔断器——高压限流熔断器的知识
一、高压限流熔断器的主要特点
1、分断电流特性普通的限流熔断器最小分断电流和最小熔化电流之间有一个区间。
在这个区间里，它不能有效地分断电流，甚至有可能引起熔断器的爆炸，并且这个小区间还会随着熔断器的降容使用而进一步变宽。
由于这个不足而导致了普通限流熔断器必须依赖开关或其它组合电器来分断这个区间的电流。
然而对于F系列的全范围保护熔断器来讲则不存在这个小区间，因此它可以不需要与其它电器组合。
2、保护特性F系列全范围保护熔断器有更大的耐受变压器浪涌电流的能力，并且与变压器的过负荷耐受曲线更为接近，F系列全范围保护熔断器的安全方式与选用原则同普通限流熔断器一样，其区别仅在于可不考虑最小分断电流值的选用，由于其耐受变压器浪涌冲击电流的提高可适当选小一些容量来保护同样容量的变压器。
二、智能化高压限流熔断器的应用
今后的高压限流熔断器的发展方向除了要求外形尺寸小、额定电流大和具有高的分断能力外，还希望它的时间-电流特性可控。
目前已经研制出智能化高压限流熔断器。
一般的限流熔断器在低过载电流下产生的串联电弧是靠低熔点的M效应措施和特殊狭径的设计来完成电流分断的，而熔断器在低过载电流下的时间-电流特性的分散性较大，不能达到灵活应用的目的。
智能化高压限流熔断器在大电流下的开关是靠沿着熔丝的每个狭径部分熔化
和燃弧直到电弧熄灭来完成的，而在低过载电流下的开关是按熔断器的额定电压值的大小和设计要求进行控制来开断电流。
智能化熔断器沿着熔丝长度方向多处布置有化学炸药包，线圈、空心电感和空气间隙位于熔断器芯柱的中部，触发电路用金属丝缠住。
触发电路焊在柱芯的两个末端接线端子上。
所有零件都是装在熔断器的管内，管子内部填充石英砂。
智能化熔断器不仅能够按要求有固定的时间-电流特性动作，而且还能从外界控制使熔断器动作，满足系统的其它要求。
其应用范围不受熔断器固有的时间-电流特性的限制。
由于采用了现代通信技术，智能化熔断器和其它遥控信号之间相配合，能够可靠有效地保护变压器和电力系统。
