管道井综合排布样板施工方案
排水管井专项施工方案
排水管井施工方案一、施工顺序测量放线→开挖管沟井坑→沟坑底处理→基础→下管稳管→接口→砌检查井→部分回填→闭水试验→回填夯实→装井座井盖及雨水口→检查验收二、沟槽开挖1、按照设计图纸要求，测出排水管道的中心线，并将中心线控制桩引到施工作业现场外做好保护。
在施工过程中，经常利用该控制点检查、校正管道位置。
2、管道沟槽底宽除管基宽度外，两边应留有0.8米宽，其中0.5米宽为工作面，0.3米宽用于排水沟。
沿排水沟每隔30米挖一集水井，配潜水泵抽排积水。
管沟边坡根据开挖沟槽过程中的地质情况进行放坡。
3、采用机械分段分层开挖。
在挖土时，为防止机械扰动槽底原始土层，沟槽底预留10-20厘米原土层用人工清理至设计标高。
为方便施工，槽顶一侧堆置土方，堆置位置在远离槽顶边1.5m以外，以免因荷载过大而引起沟槽塌方，另一侧留出用于材料运输和管道安装。
4、对有地下水的沟槽，要从低向高开挖，以便抽排积水，如发现沟槽底部有不良土基时，要及时请示监理单位、设计院等协商处理。
三、管井施工1、排水管道铺设前先打平基，等平基达到一定强度再稳管、打管座及接口施工。
管道基础和检查井分别按设计图及标准图施工。
2、钢筋砼管的运输、下管采用8t或16t汽车吊吊装，人工配合。
吊装前要先对管材进行检查，修补缺陷，并经监理工程师认可合格后方能下管安装。
3、排水管道采用重型钢筋砼承插排水管。
接口、抹带前将承口内部及插口外部洗刷干净，接口环形缝要均匀一致，填料要填捣密实。
4、管道铺设遵循从低处向高处的原则，稳管时管轴线和坡度用仪器检测，管底与管基紧密接触，管道安装和铺设中断时，应用塞子或堵板将敞口封闭。
5、检查井砌筑应在井基砼强度达到70%、稳好管子、做好接口后砌筑。
排水检查井内的流槽也应在井壁砌到管顶时随时修建，用砖砌筑并抹水泥砂浆，防止积水与阻塞。
6、污水管道安装完毕后，要及时进行闭水试验，试验合格并经监理工程师核准签验后，方可填土。
四、沟槽回填1、回填前应先排除积水，检查管座是否与管道紧贴，并应保护管道接口不受损坏。

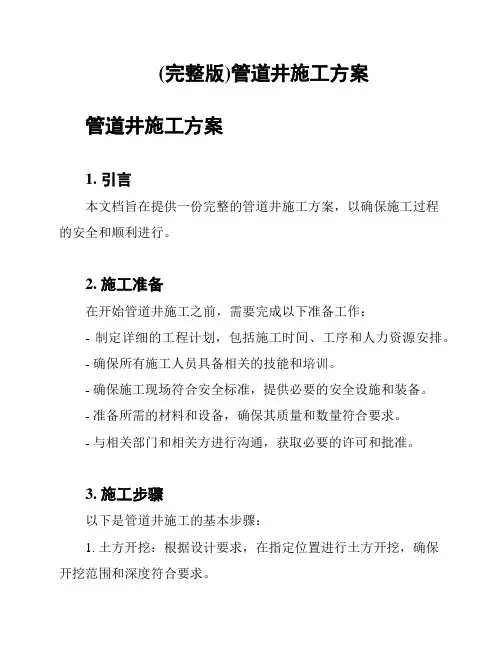

(完整版)管道井施工方案
(完整版)管道井施工方案管道井施工方案1. 引言本文档旨在提供一份完整的管道井施工方案，以确保施工过程的安全和顺利进行。
2. 施工准备在开始管道井施工之前，需要完成以下准备工作：- 制定详细的工程计划，包括施工时间、工序和人力资源安排。
- 确保所有施工人员具备相关的技能和培训。
- 确保施工现场符合安全标准，提供必要的安全设施和装备。
- 准备所需的材料和设备，确保其质量和数量符合要求。
- 与相关部门和相关方进行沟通，获取必要的许可和批准。
3. 施工步骤以下是管道井施工的基本步骤：1. 土方开挖：根据设计要求，在指定位置进行土方开挖，确保开挖范围和深度符合要求。
2. 基础施工：根据设计方案进行基础施工，包括基础浇筑和加固。
3. 井筒施工：根据设计方案进行井筒施工，包括井筒混凝土浇筑、管道安装和井盖安装。
4. 检测和测试：在施工完成后，对井筒和管道进行必要的检测和测试，确保其符合安全和质量要求。
5. 收尾工作：对施工现场进行清理和整理，确保安全和整洁。
4. 安全管理在管道井施工过程中，安全管理至关重要。
以下是一些常见的安全措施：- 确保所有施工人员具备必要的安全意识和知识，提供必要的安全培训。
- 提供必要的个人防护装备，并确保其正确使用。
- 定期检查和维护施工设备和工具，确保其安全可靠。
- 在施工现场设置明显的安全标志和警示牌。
- 进行定期安全检查和巡视，及时处理安全隐患。
5. 环境保护在进行管道井施工时，应重视环境保护工作，并采取以下措施：- 合理使用和处理施工过程中产生的废水、废气和固体废弃物。
- 严格遵守环境保护法律法规和相关标准。
- 采用可持续的施工方法，减少对环境的影响。
- 结合周边环境特点，选择合适的施工时间和工艺。
6. 质量控制为确保管道井施工质量，应采取以下质量控制措施：- 严格按照设计要求进行施工，确保施工质量符合标准。
- 对施工过程进行层层把关，做好相应的质量记录和检查。
- 对关键节点进行重点监控和质量检验。
管道井预埋套管综合排布施工工法
管道井预埋套管综合排布施工工法一、前言在建筑领域，管道井预埋套管综合排布施工工法是一种非常重要的施工技术。
这种施工工法主要是应用在防水、排水和通风等领域。
通过对传统工艺的改良和创新，这种综合施工工法能够快速、高效地完成施工任务，并且能够提高施工质量，减少施工周期，降低施工成本。
本文将详细介绍管道井预埋套管综合排布施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点管道井预埋套管综合排布施工工法的特点主要有以下几点：1、施工简便：该工法和传统工艺相比，具有施工简单、操作方便、施工周期短的特点。
2、施工效率高：采用该工法能够提高施工效率，使得施工周期大大缩短。
3、施工质量高：该工法能够有效提高施工质量，减少施工误差，保证施工质量。
4、施工成本低：该工法采用现代化的机械设备和工具，能够降低施工成本。
5、适用范围广：该工法适用于各类建筑工程中的防水、排水和通风工程。
三、适应范围管道井预埋套管综合排布施工工法适用于以下几类工程：1、各种类型的立管井、消防井、排污井、调节池等的预埋套管排布。
2、水平管道套管排布，如地下排水管道、地下通风管道等。
3、室内地下管道排布，如室内排水管道、室内通风管道等。
4、各种类型的井口、排水口、渗水口等的排布，如防水套管、排水套管等。
四、工艺原理1、施工工法与实际工程之间的联系管道井预埋套管综合排布施工工法的实施，经过施工过程的详细规划和设计，在工程实施中，能够在复原性和重复性方面更好地完成施工任务。
施工过程中的每个环节和细节都得到完美的控制和实现。
2、采取的技术措施第一步：进行现场勘察，确定施工范围和施工方案。
第二步：确定施工前的安全措施和环境保护措施。
第三步：进行现场布置，放置管道、管材和机具设备，安装检查台、检查口和支架等。
第四步：进行管道的预处理、套管的制作和安装。
第五步：进行管道的综合排布、测量和调整。

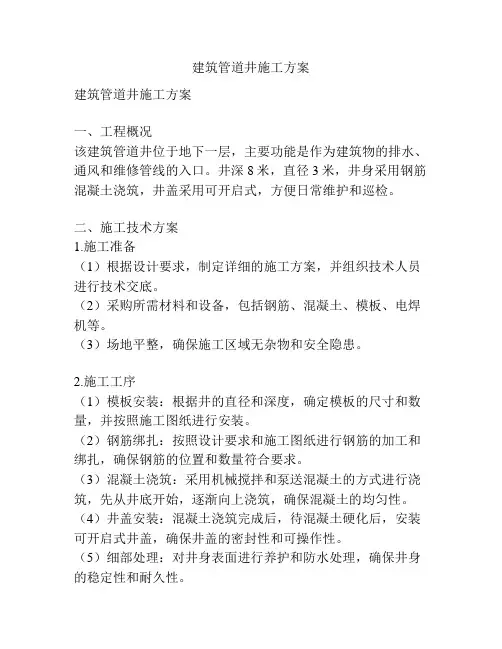

建筑管道井施工方案
建筑管道井施工方案建筑管道井施工方案一、工程概况该建筑管道井位于地下一层，主要功能是作为建筑物的排水、通风和维修管线的入口。
井深8米，直径3米，井身采用钢筋混凝土浇筑，井盖采用可开启式，方便日常维护和巡检。
二、施工技术方案1.施工准备（1）根据设计要求，制定详细的施工方案，并组织技术人员进行技术交底。
（2）采购所需材料和设备，包括钢筋、混凝土、模板、电焊机等。
（3）场地平整，确保施工区域无杂物和安全隐患。
2.施工工序（1）模板安装：根据井的直径和深度，确定模板的尺寸和数量，并按照施工图纸进行安装。
（2）钢筋绑扎：按照设计要求和施工图纸进行钢筋的加工和绑扎，确保钢筋的位置和数量符合要求。
（3）混凝土浇筑：采用机械搅拌和泵送混凝土的方式进行浇筑，先从井底开始，逐渐向上浇筑，确保混凝土的均匀性。
（4）井盖安装：混凝土浇筑完成后，待混凝土硬化后，安装可开启式井盖，确保井盖的密封性和可操作性。
（5）细部处理：对井身表面进行养护和防水处理，确保井身的稳定性和耐久性。
三、安全措施1.人员安全：对参与施工的人员进行必要的安全培训和交底，提醒施工人员在施工过程中注意自身安全，佩戴好安全帽、防护鞋等必要的个人防护装备。
2.施工区域安全：设立明显的警示标志并设置施工围挡，限制非施工人员进入施工区域，确保周边区域的安全。
3.设备安全：对使用的电焊机等设备进行定期检查和维护，确保设备的正常工作，防止设备故障造成安全事故。
4.通风排气：施工过程中，需加强通风设备的设置和使用，确保施工现场的空气畅通，防止有害气体积聚。
四、质量控制1.材料选择：严格按照设计要求和施工规范要求选用符合标准的材料，确保建筑管道井的质量。
2.施工工序的监控：通过现场巡查和检测，确保施工工序的正确和质量。
3.混凝土浇筑：确保混凝土的配合比例准确、浇筑过程中坍落度符合要求，并进行混凝土强度测试。
4.井盖安装：确保井盖的尺寸和制作工艺符合设计要求，确保井盖的稳固性和使用安全性。

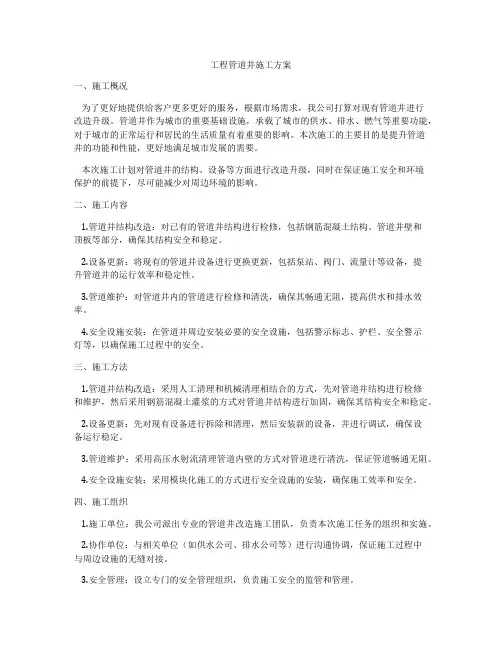

工程管道井施工方案
工程管道井施工方案一、施工概况为了更好地提供给客户更多更好的服务，根据市场需求，我公司打算对现有管道井进行改造升级。
管道井作为城市的重要基础设施，承载了城市的供水、排水、燃气等重要功能，对于城市的正常运行和居民的生活质量有着重要的影响。
本次施工的主要目的是提升管道井的功能和性能，更好地满足城市发展的需要。
本次施工计划对管道井的结构、设备等方面进行改造升级，同时在保证施工安全和环境保护的前提下，尽可能减少对周边环境的影响。
二、施工内容1.管道井结构改造：对已有的管道井结构进行检修，包括钢筋混凝土结构、管道井壁和顶板等部分，确保其结构安全和稳定。
2.设备更新：将现有的管道井设备进行更换更新，包括泵站、阀门、流量计等设备，提升管道井的运行效率和稳定性。
3.管道维护：对管道井内的管道进行检修和清洗，确保其畅通无阻，提高供水和排水效率。
4.安全设施安装：在管道井周边安装必要的安全设施，包括警示标志、护栏、安全警示灯等，以确保施工过程中的安全。
三、施工方法1.管道井结构改造：采用人工清理和机械清理相结合的方式，先对管道井结构进行检修和维护，然后采用钢筋混凝土灌浆的方式对管道井结构进行加固，确保其结构安全和稳定。
2.设备更新：先对现有设备进行拆除和清理，然后安装新的设备，并进行调试，确保设备运行稳定。
3.管道维护：采用高压水射流清理管道内壁的方式对管道进行清洗，保证管道畅通无阻。
4.安全设施安装：采用模块化施工的方式进行安全设施的安装，确保施工效率和安全。
四、施工组织1.施工单位：我公司派出专业的管道井改造施工团队，负责本次施工任务的组织和实施。
2.协作单位：与相关单位（如供水公司、排水公司等）进行沟通协调，保证施工过程中与周边设施的无缝对接。
3.安全管理：设立专门的安全管理组织，负责施工安全的监管和管理。
五、施工周期本次管道井改造施工计划总计耗时3个月，其中包括设计准备、现场勘察、施工实施、设备调试等全过程。
管道井的施工方案
管道井的施工方案1. 引言管道井是城市基础设施中的重要组成部分，承载着供水、排水、电力、通信等管线的布设。
本文将详细介绍管道井的施工方案，包括施工前的准备工作、施工步骤以及安全注意事项。
2. 施工前的准备工作在正式开始施工之前，需要进行以下准备工作：2.1 工程规划和设计在施工前，需要进行管道井的工程规划和设计，确定井的位置、尺寸、深度、井盖等。
同时，需要根据管道的需求，设计井内的管道布置。
2.2 材料和设备准备根据工程设计要求，准备好所需的材料和设备，包括水泥、钢筋、井盖、工具等。
2.3 土方开挖在施工前，需要对施工现场进行土方开挖，为井体的建设创造条件。
土方开挖需要根据工程设计要求进行，确保井底的平整和排水。
3. 施工步骤3.1 土方支护和井壁浇筑在施工现场完成土方开挖后，需要对土方进行支护，防止坍塌。
支护可以使用临时支撑结构，如支撑板或者木架。
支护完成后，可以进行井壁的浇筑。
井壁的浇筑一般采用钢筋混凝土，先根据设计要求设置好钢筋骨架，然后倒入混凝土，逐层浇筑。
浇筑完成后需要进行养护，保证混凝土的强度。
3.2 井盖安装井壁浇筑完成后，需要进行井盖的安装。
安装井盖前，需要检查井体的尺寸和平整度，确保井盖能够完全嵌入井口，并能够承受相应的荷载。
井盖的安装可以使用专用的井盖安装机械，确保安装的准确性和效率。
安装完成后，需要进行井盖的固定，以防止移动或者被盗。
3.3 管道布置在井体建设完成后，需要根据管道的布置要求，进行管道的布置和连接。
布置管道时需要注意管道的坡度、连接方式和密封性，确保管道的正常运行和使用。
3.4 环境保护和清理在施工过程中，需要注意保护施工现场的环境，避免污染土壤和水源。
施工完成后，需要进行现场的清理，将余下的材料和垃圾清理干净，保持施工现场的整洁。
4. 安全注意事项在进行管道井的施工过程中，需要注意以下安全事项：•施工人员需佩戴安全帽、防护眼镜和防护手套，确保施工人员的人身安全。
建筑管道井施工方案
建筑管道井施工方案1. 引言建筑管道井施工是在建筑工程中非常重要的环节之一，它主要用于安装各种管道，如供水管道、排水管道、天然气管道等。
本文将详细介绍建筑管道井施工的方案，包括施工计划、施工步骤和注意事项。
2. 施工计划在进行建筑管道井施工之前，必须制定详细的施工计划，以确保施工过程的顺利进行。
施工计划一般包括以下几个方面：2.1 施工时间安排根据工程的具体要求和进度计划，确定建筑管道井施工的起止时间，合理安排施工的时间节点。
2.2 施工队伍组织确定施工队伍的组织结构，包括人员数量、分工和职责等，确保施工人员的配备合理。
2.3 施工设备和材料准备确定所需的施工设备和材料清单，并安排采购和准备工作，确保施工过程中有足够的设备和材料供应。
2.4 施工现场布置根据实际情况，确定建筑管道井施工现场的布置方案，确保施工现场的安全和顺利进行。
3. 施工步骤建筑管道井施工一般包括以下几个步骤：3.1 准备工作在正式开始施工之前，必须进行一些准备工作，包括施工现场的清理和平整、施工设备的安装和调试等。
3.2 标定和定位根据设计要求，对建筑管道井进行标定和定位，确定井的位置和尺寸。
3.3 开挖井眼根据设计要求，在标定和定位的基础上，使用挖掘机等设备进行井眼的开挖工作。
3.4 安装管道在井眼开挖完成后，进行管道的安装工作，包括管道的连接、固定和密封等。
3.5 进一步施工在管道安装完成后，根据具体设计要求，进行进一步的施工工作，如管道的测试、保温和防腐等。
3.6 环境保护在施工过程中，必须严格遵守环境保护的要求，采取相应的措施，防止对周围环境造成污染或破坏。
4. 注意事项在进行建筑管道井施工时，需要注意以下几个方面：4.1 安全第一施工期间必须始终把安全放在第一位，保证施工人员的人身安全和施工现场的安全。
4.2 符合设计要求施工必须按照建筑设计的要求进行，确保管道井的质量和功能达到设计要求。
4.3 施工顺序合理施工必须按照合理的顺序进行，避免施工过程中的冲突和影响。
管道井工程施工方案
管道井工程施工方案一、编制依据1. 设计图纸及技术要求：依据设计单位提供的管道井施工图纸、设计说明及相关技术要求，编制本施工方案。
2. 施工规范：依据《建筑给排水及采暖工程施工质量验收规范》（GB50242）、《建筑管道工程施工质量验收规范》（GB50243）等有关标准规范。
3. 施工经验：结合施工现场实际情况和施工队伍的技术水平，总结同类工程的成功经验，制定合理的施工方案。
二、施工准备1. 技术准备：熟悉施工图纸，了解设计意图，明确施工要求。
2. 施工现场准备：确保施工现场道路畅通，水电供应充足，具备施工条件。
3. 施工材料准备：根据施工进度计划，提前准备足够的施工材料，包括管道、井具、阀门等，并确保材料质量符合设计要求。
4. 施工机具准备：准备合适的施工机具，包括挖掘机、装载机、吊车、电钻、扳手等，并确保机具安全可靠。
5. 施工人员准备：组织具备相关资质的施工人员，进行技术培训和安全教育，提高施工质量。
三、施工工艺及流程1. 施工工艺：（1）土方开挖：按照设计要求，开挖管道井的基坑，确保基坑深度、宽度和形状符合设计要求。
（2）基础施工：浇筑管道井的基础，确保基础平整、坚实。
（3）管道安装：按照设计图纸，安装给水、排水、采暖等管道，并确保管道安装牢固、接口严密。
（4）井具安装：安装管道井的井具，包括井圈、井盖等，并确保井具安装稳定、符合设计要求。
（5）回填土方：施工完成后，及时回填土方，并分层夯实，确保基坑周围土壤稳定。
2. 施工流程：（1）施工准备：施工现场平整、测量放线、制定施工方案。
（2）土方开挖：采用挖掘机、装载机等机械设备进行基坑开挖。
（3）基础施工：浇筑混凝土基础，养护达到设计强度。
（4）管道安装：按照设计图纸，安装给水、排水、采暖等管道。
（5）井具安装：安装管道井的井具，包括井圈、井盖等。
（6）回填土方：施工完成后，及时回填土方，并分层夯实。
（7）竣工验收：施工完成后，组织相关单位进行竣工验收。
管井管道施工方案模板
管井管道施工方案目录第一章系统介绍............................. 错误! 未定义书签。
1.1 管井分布情况介绍.......................... 错误!未定义书签。
1.2 管井管道材质及连接方式.................... 错误!未定义书签。
第二章施工程序及技术要求................... 错误! 未定义书签。
2.1 施工工艺流程.............................. 错误!未定义书签。
2.2 竖井支架做法.............................. 错误!未定义书签。
2.2.1 一般要求 ...................... 错误!未定义书签。
2.2.2 支架类型 ...................... 错误!未定义书签。
2.2.3 DN800 冷却水管固定支架........ 错误!未定义书签。
2.3 管道垂直运输.............................. 错误!未定义书签。
2.3.1 竖井管道垂直吊运专用工具 ...... 错误!未定义书签。
2.3.2 大口径空调水管垂直吊运 ........ 错误!未定义书签。
2.4 管道施工工艺.............................. 错误!未定义书签。
2.4.1 除锈刷漆 ...................... 错误!未定义书签。
2.4.2 管道切割 ...................... 错误!未定义书签。
2.4.3 各类管道连接工艺 .............. 错误!未定义书签。
2.4.4 各类管道试验及保温等 .......... 错误!未定义书签。
第三章主要资源需用计划..................... 错误! 未定义书签。
3.1 劳动力配备计划............................ 错误!未定义书签。
管道井的施工方案
管道井的施工方案1. 引言管道井是在城市基础设施建设中必不可少的一项工程，它用于安装和维护下地管道系统，如给水、排水、燃气等管道。
本文将详细介绍管道井的施工方案，包括施工前的准备工作、施工过程以及施工后的验收与维护。
2. 施工前的准备工作2.1 建立工程组织机构在施工前，需要建立一个完整的工程组织机构，明确各个部门的职责和任务，确保施工过程的顺利进行。
工程组织机构通常包括项目经理、施工队长、质量监督员、安全员等。
2.2 制定施工方案根据设计文件和规范要求，制定管道井的施工方案。
施工方案的制定应考虑到施工的安全性、经济性和可行性，明确施工流程、施工方法和施工进度。
2.3 确定施工材料和设备根据施工方案，确定所需的施工材料和设备，并进行采购准备。
施工材料应符合规范要求，设备应经过检测和调试，确保施工过程的顺利进行。
2.4 编制施工组织设计图根据施工方案，编制管道井的施工组织设计图，明确施工现场的布局、道路交通组织、设备摆放等细节。
施工组织设计图应合理布置，确保施工安全和施工效率。
3. 施工过程3.1 勘察和测量在施工现场进行勘察和测量工作，确认地下管道的位置和埋深。
勘察和测量应精确、准确，确保施工的精度和质量。
3.2 开挖管道井根据施工方案和设计要求，采用适当的机械设备对管道井进行开挖。
开挖过程中，需注意土层稳定、支护措施和安全防护，确保施工安全。
3.3 安装管道和井盖根据设计要求，对管道井进行管道的安装和井盖的安装。
安装时需注意管道的连接质量、井盖的密封性和稳固性，确保管道井的正常使用。
3.4 环境保护和安全措施在施工过程中，需采取一系列环境保护和安全措施，如垃圾分类处理、扬尘防治、文明施工等。
同时，应加强安全教育和培训，提高工人的安全意识，确保施工过程的安全。
4. 施工后的验收与维护4.1 施工验收施工完成后，需要进行施工验收。
验收内容包括管道井的质量、功能和安全性等方面。
验收合格后方可移交给使用单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况
工程名称：天津市滨海新区第一老年养护院（二标段）
建设单位：天津滨海新区公共产业建设投资有限公司
设计单位：天津市建筑设计院
勘察单位：天津市勘察院
监理单位：天津国际工程建设监理公司
施工单位：天津渔阳建工集团有限公司
本工程位于滨海新区黄港生态区，工程总建筑面积为25562㎡，包括14号养护楼（25472㎡）、门卫1、2、3（90㎡）。
本工程14号楼作为本工程样板
开工时间：2014年7月8日
竣工时间：2015年10月31日
现场安全目标：安全无事故
文明施工目标：市级文明工地
二、样板施工的实施及管理办法
1、样板实施管理小组
2、样板引路工作管理办法
本着“天津渔阳建工集团有限公司”的经营理念，近几年来，本公司始终重视民心工程的质量管理，并采取了一系列措施，使民心工程质量有了显著的提高，同时也深得业主好评。
为进一步提高工程质量，增强公司的社会信誉和综合竞争力，公司决定加大对民心工程的样板管理工作，以攻克民心工程施工的各个难关，为此本工程特制定此管理办法，具体有以下几点：
工作开展范围：本项目施工的主要工序。
样板管理目标：项目部施工范围内的主要工序实行样板引路制，工程竣工交付业主时，保证无返修。
3、样板引路管理要求
（1）项目部对规定的每个工序样板项目，均实行两极化管理，即项目部成立的样板引路领导小组和工程处成立的样板引路工作小组，其中样板引路工作小组组长由项目经理担任，要把样板工作具体化，即分工明确，责任到人，层层落实，道道工序把关。
（2）项目工长对有关班组和人员进行样板工序技术交底，并形成书面的交底记录。
4、样板确定
（1）本项目部按照天津滨海新区公共产业建设投资有限公司建设管理分公司印发的关于《建管分公司建设项目工程样板管理办法》执行。
（2）工艺按照《建管分公司建设项目工程样板管理办法》中第四条使用范围所提内容进行样板实施。
本工程由一系列样板组成，而不仅仅是显示完成面的情况。
样板做好后必须经甲方及监理确认，并办好书面手续。
三、施工工艺
1、管道井综合排布方案的目的:
①做到管井立管初步定位与各层管井水平进出管、支管无明显不合理的交叉
②能基本保证各类阀门及附件的安装空间；
③管井的整体布局较为协调合理；
④能基本保证合理的操作与检修空间；
⑤初步设计综合支架，减少支架型钢用量，提高经济效益。
2、遵循的顺序:
①先排大管后排小管；
②先排穿越楼层较多的立管后排穿越楼层较少的立管；
③先排支管与附件较多的立管后排支管与附件较少的立管。
3、布管的原则:
①确保管道布置安全可靠；
②保证管道及其附件的使用功能；
③保证合理的操作与维修空间；
④管道成行成排，大小与间距协调统一，支管及附件布置整齐美观；
⑤避免不必要的管道翻弯打架，减少支架用量，合理降低施工成本。
4、管道井工艺流程如下:
设备管线测量、定位支吊架安装管道下料管道连接、安装设备的安装试验
各专业管道综合排布图纸见附件。
