实训四三相异步电机绕组结构
三相异步电动机基本结构
三相异步电动机基本结构三相异步电动机是一种常见的电动机类型，广泛应用于各个领域，包括工业生产、交通运输、家电等。
它的基本结构由定子、转子和端盖组成。
定子是电动机的固定部分，通常由三个相同的线圈组成，分别为A 相、B相和C相。
每个线圈都由大量的绕组组成，绕组中通过电流，产生一个旋转的磁场。
这个磁场是由三个线圈产生的，它们之间的相位差为120度。
定子线圈通常采用铜线绕制，以保证电流的传导性能和散热性能。
转子是电动机的旋转部分，通常由一个铁芯和导体组成。
铁芯是由硅钢片叠压而成，用于增加磁通的传导性能。
导体则是通过绕组将转子与外部电源相连，以便通过电流的作用产生磁场。
转子绕组通常采用铝导线，因为铝具有良好的导电性能和散热性能。
端盖是用于固定定子和转子的部分，通常由铸铁或铝合金制成。
它不仅起到机械支撑的作用，还可以防止电动机内部的灰尘和湿气进入，保证电动机的正常运行。
在电动机的工作过程中，定子线圈通过电流产生一个旋转的磁场，这个磁场会与转子内部的磁场相互作用，从而使转子旋转。
由于定子线圈的三个相位差120度，所以转子会以一定的速度旋转。
这样，电动机就可以将电能转换为机械能，从而实现工作。
三相异步电动机具有结构简单、可靠性高、效率高等优点，因此被广泛应用于各个领域。
在工业生产中，它常用于驱动各种机械设备，如泵、风机、压缩机等。
在交通运输中，它常用于驱动电动汽车、电动自行车等。
在家电中，它常用于驱动洗衣机、冰箱、空调等。
然而，三相异步电动机也存在一些问题。
例如，由于转子的旋转速度受到电磁力的制约，所以电动机的启动和停止过程比较缓慢。
此外，由于转子的旋转速度受到负载的影响，所以电动机的转速难以精确控制。
为了解决这些问题，人们通常采用启动器和调速器等装置来控制电动机的启停和转速。
三相异步电动机是一种结构简单、可靠性高、效率高的电动机类型。
它的基本结构由定子、转子和端盖组成，通过定子线圈产生的旋转磁场驱动转子旋转，从而实现电能到机械能的转换。
三相异步电机的结构组成
三相异步电机的结构组成1.定子部分：定子是一个不动的零部件，主要由定子铁心、定子绕组和定子槽组成。
（1）定子铁心：定子铁心是由许多铁片叠压而成，目的是减小铁心的磁阻，提高电机的工作效率。
通过叠压铁片，可以增加定子铁心的表面积，增加与空气接触的面积，从而提高散热效果。
（2）定子绕组：定子绕组是由若干个定子线圈组成的，线圈是由绕组线圈和绝缘材料组成。
定子绕组通过变压器的原理，将输入的三相交流电压转换为旋转磁场，从而驱动转子旋转。
（3）定子槽：定子槽是定子铁心上的一些凹槽，用于固定和保护定子绕组。
定子槽的形状和数量与定子绕组的设计有关，可以根据需要进行调整。
2.转子部分：转子是电机的旋转部分，主要由转子铁心、转子绕组和轴承组成。
（1）转子铁心：转子铁心也是由铁片叠压而成，根据工艺和设计要求不同，可以采用不同的叠压方式。
转子铁心的形状和大小需要根据电机的功率和转速需求进行选取。
（2）转子绕组：转子绕组是由若干个转子线圈组成的，线圈是由绕组线圈和绝缘材料组成。
转子绕组中通有直流电流，形成磁场与定子磁场相互作用，从而产生转矩，驱动转子旋转。
（3）轴承：轴承是支撑转子旋转的零部件，通常采用滚动轴承或滑动轴承。
滚动轴承能够承受较大的转矩和径向力，适用于高速旋转的情况；而滑动轴承则适用于低速旋转，具有良好的密封性能。
除了定子部分和转子部分，三相异步电机还有其他辅助部件，如风扇、散热器、绝缘材料等。
风扇和散热器可以有效降低电机的温度，保证电机的正常工作。
绝缘材料用于绝缘定子和转子绕组，以防止电击和电机绝缘失效。
总之，三相异步电机的结构组成主要包括定子部分和转子部分，其中定子由定子铁心、定子绕组和定子槽组成，转子由转子铁心、转子绕组和轴承组成。
这些部件的结构和材料选择既决定了电机的性能，也保证了电机的正常工作。

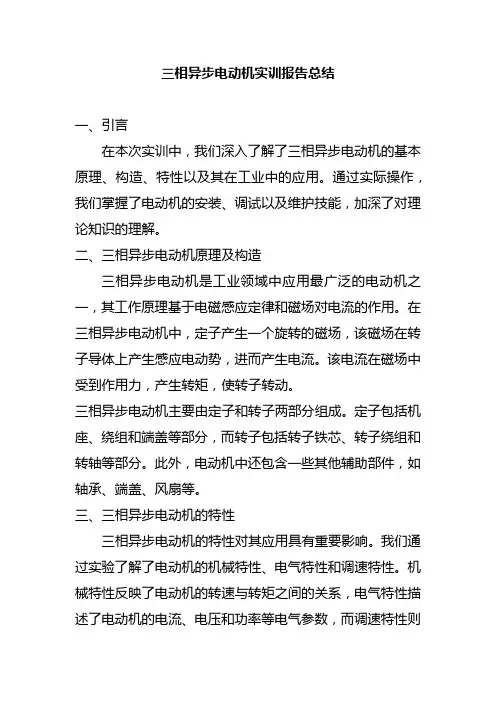

三相异步电动机实训报告总结
三相异步电动机实训报告总结一、引言在本次实训中，我们深入了解了三相异步电动机的基本原理、构造、特性以及其在工业中的应用。
通过实际操作，我们掌握了电动机的安装、调试以及维护技能，加深了对理论知识的理解。
二、三相异步电动机原理及构造三相异步电动机是工业领域中应用最广泛的电动机之一，其工作原理基于电磁感应定律和磁场对电流的作用。
在三相异步电动机中，定子产生一个旋转的磁场，该磁场在转子导体上产生感应电动势，进而产生电流。
该电流在磁场中受到作用力，产生转矩，使转子转动。
三相异步电动机主要由定子和转子两部分组成。
定子包括机座、绕组和端盖等部分，而转子包括转子铁芯、转子绕组和转轴等部分。
此外，电动机中还包含一些其他辅助部件，如轴承、端盖、风扇等。
三、三相异步电动机的特性三相异步电动机的特性对其应用具有重要影响。
我们通过实验了解了电动机的机械特性、电气特性和调速特性。
机械特性反映了电动机的转速与转矩之间的关系，电气特性描述了电动机的电流、电压和功率等电气参数，而调速特性则体现了电动机转速与电源频率之间的关系。
四、三相异步电动机的应用三相异步电动机因其优良的特性在工业领域有着广泛的应用。
在传动、泵、压缩机和鼓风机等设备中，我们都可以看到三相异步电动机的身影。
此外，在电力、化工、建筑和交通运输等领域，三相异步电动机也发挥着重要作用。
五、实训操作与维护技能在实训过程中，我们通过动手操作掌握了三相异步电动机的安装与接线技巧，学习了电动机的调试方法和运行监控技术。
同时，我们也了解了电动机的维护保养知识，如定期检查、清洁和润滑等，以确保其正常运行。
六、结论与展望通过本次实训，我们对三相异步电动机有了更深入的了解，掌握了相关的操作和维护技能。
未来，随着科技的不断发展，三相异步电动机的性能将得到进一步提升，其在工业领域的应用也将更加广泛。
我们应该不断学习新技术和新知识，提高自己的技能水平，以适应时代的发展需求。
三相异步电动机 绕组 结构
三相异步电动机绕组结构
三相异步电动机的绕组结构通常由三组绕组组成，分别为定子绕组、转子绕组和励磁绕组。
1. 定子绕组：定子绕组是安装在电动机的固定部分，通常由三相绕组组成，分别称为A相、B
相和C相绕组。
每个相绕组都由若干绕组匝数组成，并且按一定的顺序和相位关系布置。
定子绕组的铜线或铝线通常绕制在定子铁芯的槽内。
2. 转子绕组：转子绕组是安装在电动机的旋转部分，通常由导电材料（如铜条或铜棒）组成。
转子绕组的结构分为两种类型：鼠笼式和绕线式。
鼠笼式转子绕组由一个或多个短路环构成，其端部通过导体连接。
绕线式转子绕组由若干匝绕组构成，每个导线都经过转子上的插槽。
3. 励磁绕组：励磁绕组是一组用于提供磁场的绕组，通常用来激励转子绕组。
励磁绕组的绕制方式根据不同的电动机类型而有所不同。
总之，三相异步电动机的绕组结构包括定子绕组、转子绕组和励磁绕组。
这些绕组共同作用，通过磁场的交互作用使电动机能够产生转矩和旋转运动。
三相交流异步电动机的结构
三相交流异步电动机的结构三相交流异步电动机是一种常见的电动机类型，广泛应用于各个领域。
它由定子和转子两部分组成，具有复杂的结构和运行原理。
本文将对三相交流异步电动机的结构进行详细介绍。
我们来看一下三相交流异步电动机的定子结构。
定子是电动机的固定部分，由定子铁心和定子绕组组成。
定子铁心通常由硅钢片叠压而成，以减小磁滞和涡流损耗。
定子绕组则由三个相互平衡的绕组组成，分别称为A相、B相和C相。
这三个绕组分布在定子铁心的三个对称位置上，相互之间呈120度夹角。
接下来，我们来看一下三相交流异步电动机的转子结构。
转子是电动机的旋转部分，它位于定子内部，并通过轴承与定子连接。
转子通常采用串激式结构，由铸铁或铝合金制成。
在转子的铁心上，有一些槽槽，用于安装转子绕组。
转子绕组通常由导体材料制成，并与定子绕组相连。
三相交流异步电动机的运行原理是基于电磁感应的。
当三相交流电源加到定子绕组上时，会在定子绕组中产生旋转磁场。
这个旋转磁场会感应转子绕组中的电动势，从而使转子绕组中产生电流。
由于转子绕组中的电流与定子绕组中的旋转磁场之间存在相对运动，所以转子绕组会受到电磁力的作用，从而产生转矩。
这个转矩将驱动转子旋转，从而实现电动机的工作。
除了定子和转子，三相交流异步电动机还包括一些其他的部件。
例如，定子和转子之间有一定的气隙，以减小磁滞和涡流损耗。
另外，电动机还有冷却系统，用于散热和保护电机。
在一些大型电动机中，还有轴承和齿轮箱等附属设备。
三相交流异步电动机是一种结构复杂的电动机，由定子和转子两部分组成。
它的工作原理是基于电磁感应的，通过定子绕组产生旋转磁场，从而驱动转子旋转。
除了定子和转子，电动机还包括其他的部件，如气隙、冷却系统和附属设备。
通过深入了解三相交流异步电动机的结构和工作原理，我们可以更好地理解它的工作过程和应用领域。
三相异步电动机结构图解
三相异步电动机结构图解图1封闭式三相异步电动机的结构1—端盖2-轴承3—机座4—定子绕组5—转子6—轴承7—端盖8—风扇9—风罩10—接线盒异步电动机的结构也可分为定子.转子两大部分.定子就是电机中固定不动的部分，转子是电机的旋转部分。
由于异步电动机的定子产生励磁旋转磁场，同时从电源吸收电能，并产生且通过旋转磁场把电能转换成转子上的机械能，所以与直流电机不同，交流电机定子是电枢。
另外,定.转子之间还必须有一定间隙(称为空气隙），以保证转子的自由转动。
异步电动机的空气隙较其他类型的电动机气隙要小，一般为0.2mm~2mm。
三相异步电动机外形有开启式.防护式。
封闭式等多种形式，以适应不同的工作需要。
在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等.不管外形如何电动机结构基本上是相同的。
现以封闭式电动机为例介绍三相异步电动机的结构。
如图1所示是一台封闭式三相异步电动机解体后的零部件图.1.定子部分定子部分由机座.定子铁心。
定子绕组及端盖.轴承等部件组成。
(1）机座。
机座用来支承定子铁心和固定端盖.中。
小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成.（2)定子铁心。
定子铁心是电动机磁路的一部分。
为了减小涡流和磁滞损耗，通常用0.5mm厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。
(a)直条形式（b）斜条形式图2 笼型异步电动机的转子绕组形式(3)定子绕组。
定子绕组是电动机的电路部分,也是最重要的部分，一般是由绝缘铜(或铝）导线绕制的绕组联接而成。
它的作用就是利用通入的三相交流电产生旋转磁场。
通常,绕组是用高强度绝缘漆包线绕制成各种型式的绕组，按一定的排列方式嵌入定子槽内。
槽口用槽楔(一般为竹制)塞紧。
槽内绕组匝间.绕组与铁心之间都要有良好的绝缘。
如果是双层绕组(就是一个槽内分上下两层嵌放两条绕组边）,还要加放层间绝缘.（4）轴承。
三相交流异步电动机的结构
三相交流异步电动机是一种常见的电动机类型，在工业和家庭应用中广泛使用。
它的主要结构包括以下几个部分：
1. 定子（定子绕组）：定子是电动机的固定部分，通常由三个对称分布的绕组组成，每个绕组对应一个相位。
这些绕组被连接到外部交流电源上，产生旋转磁场。
2. 转子（转子绕组）：转子是电动机的旋转部分。
在三相异步电动机中，转子一般采用鼠笼型结构，由导电材料（如铜或铝）制成。
转子的结构类似于一个圆柱体，上面有许多横向的导条（也称为鼠笼）。
当定子的旋转磁场作用于转子上的导条时，感应出电流，从而产生转矩。
3. 端环：在一些特殊的三相异步电动机中，转子的两端可能有一对金属环，称为端环。
这些端环可以提供电流传输和通过转子绕组的短路路径。
4. 轴承：电动机的轴承用于支撑转子并允许其旋转自由。
通常有前端轴承和后端轴承两个位置。
5. 外壳：电动机的外壳用于保护内部组件，并提供支撑和固定结构。
当三相异步电动机上的三相供电被接通时，定子绕组中产生的旋转磁场切割转子上的导条，从而产生转子中的感应电流。
这些感应电流在转子绕组上产生磁场，并与定子磁场互相作用，产生转动力矩。
随着转动力矩的作用，转子开始旋转，驱动电动机的输出轴进行机械工作。
三相交流异步电动机的结构简单可靠，具有良好的起动性能和承载能力，因此被广泛应用于各种工业和家用设备中。
三相异步电动机的定子绕组汇总
三相异步电动机的定子绕组汇总一、定子绕组的类型1.分布绕组：分布绕组是将每个线圈的匝数分散在整个定子内周上，使得电流的动态分布较为均匀。
这种绕组形式适用于大功率的电动机，可以减小谐波电动势和铁芯损耗。
2.集中绕组：集中绕组是将每个线圈的匝数集中在定子上的一个或几个槽内，电流集中分布。
这种绕组形式适用于小功率的电动机，结构简单、实用性强。
二、定子绕组的回路形式1.星形回路：星形回路是将三个线圈的一个端点连接在一起，形成一个共连接点，然后连接到电源上，其余两个端点分别连接到电源的三个相线上。
这种回路形式适用于工作电压较低的电动机，可以使电动机的线电流降低，减小线路损耗。
2.三角形回路：三角形回路是将三个线圈的一个端点分别连接到电源的三个相线上，其余两个端点相互连接形成一个闭合的回路。
这种回路形式适用于工作电压较高的电动机，可以提高电动机的输出功率。
三、定子绕组的绝缘材料1.纸质绝缘材料：纸质绝缘材料是一种传统的绝缘材料，具有良好的耐热性和机械强度，广泛应用于电动机的定子绕组中。
2.塑料绝缘材料：塑料绝缘材料是一种新型的绝缘材料，具有良好的绝缘性能和耐久性，适用于电动机的高温绝缘和特殊工况下的使用。
四、定子绕组的绝缘等级定子绕组的绝缘等级一般按照国际电工委员会（IEC）的标准来确定，主要有B、E、F、H等几个等级。
1.B级绝缘等级：适用于工作温度不超过130℃的电动机。
2.E级绝缘等级：适用于工作温度不超过120℃的电动机。
3.F级绝缘等级：适用于工作温度不超过155℃的电动机。
4.H级绝缘等级：适用于工作温度不超过180℃的电动机。
五、定子绕组的故障及维修定子绕组在使用过程中可能会出现一些故障，主要有绝缘破损、绕组成分松动等。
维修定子绕组时，需要重新绝缘、焊接或更换绕组等。
1.绝缘破损：绝缘材料的老化、磨损或受到外力作用等原因，可能导致绝缘破损，引起电气故障。
此时，需要进行重新绝缘，修复保持绝缘完好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几个线圈顺接串联即构成线圈组，异 步电机中最常见的线圈组是极相组。它是 一个极下同一相的几个线圈顺接串联而成 的一组线圈，见下图所示。
定子槽数
定子铁心上线槽总数称之为定子槽数， 用字母表示。如图所示的就为电机定子铁心 上的线槽。
磁极数2P
磁极数是指绕组通电后所产生磁场的总 磁极个数，电机的磁极个数总是成对出现， 所以电机的磁极数用2表示。异步电机的磁极 数可从铭牌上得到，也可根据电机转速计算 出磁极数，即
相带
三相异步电动机定子绕组每极每相所占的电 角度称为相带。一般将每相的槽数均匀分布 在每个磁极下，因为每个磁极占有的电角度 是180°，对三相绕组来说，每相占有60 °的 电角度，称为60 °相带。
线径与并绕根数
线径是指绕制电机时，根据安全载流量确定 的导线直径。功率大的电机所用导线较粗， 当线径过大时，会造成嵌线困难，可用几根 细导线替代一根粗导线进行并绕。其细导线 根数就为并绕根数
2 p 120 f n1
极距τ
相邻两异性磁极之间的距离，通常用槽数来 表示
Z
2p
节距y
一个线圈的两有效边所跨占的槽数。为了获得较好的电气 性能，节距应尽量接近极距τ 。即
y Z
2p
若y = τ 时，称为整距绕组 若y ＜ τ 时，称为短距绕组 若y ＞ τ 时，称为长距绕组 在实际生产中常采用的是整距和短距绕组。相应缩短了端部
单层与双层绕组
单层绕组是在每槽中只放一个有效边，这样每个线圈的两有 效边要分别占一槽。故整个单层绕组中线圈数等于总槽数的 一半。
双层绕组是在每槽中用绝缘隔为上、下两层，嵌放不同线圈 的各一有效边，线圈数与槽数相等，下图是单层、双层槽内 布置情况示意图。
三相绕组的构成规则
每相绕组的槽数必须相等，且在定子上均匀 分布；
展开图排列实例
36槽4极定子绕组
等宽式（叠式）
等宽式（叠式）
36槽4极定子绕组 同心式
36槽4极定子绕组 交叉式
24槽4极定子绕组 等宽式（叠式）
24槽4极定子绕组 同心式
24槽4极定子绕组 交叉式
连线长度，节省材料，减少电阻，降低电动机的温升，提高每相所占的槽数
q Z1 3 2 p
例如，24槽4极三相异步电动机的每极每相所占 的槽数为2。
槽距角 ɑ
指定子相邻槽之间的间隔，以电角度来表示，即
180 0 2 p
Z1
例如，24槽4极三相异步电动机的槽距角为30°。
三相绕组在空间应相互间隔120 °电角度； 三相绕组一般采用60°电角度相带，即三相
有效边在一对磁场下均匀地分为6个相带。
三相单层定子绕组展开图
计算基本参数 每极相槽数；q 槽距角。
编写槽号 编号从第一槽开始顺序编号。
划分相带 取个槽为一个相带，相带按U1-W2-V1-U2W1-V2的顺序循环排列。
