epson针式打印机维修经验汇总
爱普生打印机故障维修实例
爱普生打印机故障维修实例重时会引起断针和缠绕打印头的“恶性事故”。
10.8维修案例8：爱普生LQ-300K型针式打印机，开机后无反应故障症状：开机后打印机无任何反应。
故障原因：启动电阻R18损坏。
分析检修：根据现象分析，上述故障一般发生在电源及相关部位。
可按照如下方法进行检测：（1）检修时，打开机盖，首先用万用表静态测量F1、DB1、Q1等元件基本正常；（2）接着加电测300V正常，但次级无输出，说明Q1没有振荡；（3）再检测启动电阻R18，发现其电阻已经由300kΩ变为5.6kΩ。
更换启动电阻R18后，开机测试，故障排除。
10.9维修案例9：爱普生LQ-300K型针式打印机，雷击后损坏故障症状：打印机被雷击后损坏。
故障原因：电源电路中部分元器件损坏。
分析检修：根据现象分析，上述故障一般发生在电源及其相关部位。
检修时，打开机盖，发现F1烧断、C11上端爆裂。
测Q1场效应管击穿，其他元器件基本正常。
更换上述损坏的元器件后，开机测试，故障排除。
10.10维修案例10：爱普生LQ-300K型针式打印机，打印头微动一下指示灯立刻熄灭故障症状：接通电源开关时，打印头微动一下指示灯立刻熄灭。
故障原因：集成稳压器IC1的K-A内部短路。
分析检修：根据现象分析，上述故障一般发生在电源及相关部位。
检修时，打开机盖，用万用表检测是发现，集成稳压器IC1的K-A内部短路。
直接用KA431A更换IC1后，机器恢复正常。
10.11维修案例11：爱普生LQ-300K+型针式打印机，双向打印时竖线不直。
按“暂停”键开机后打印出来的校准图竟然没有一组是直的，单向打印就可以故障症状：打印机双向打印时竖线不直。
按“暂停”键开机后打印出来的校准图竟然没有一组是直的，单向打印就可以。
故障原因：字车和字车导轨严重磨损。
分析检修：上述故障原因主要是由于字车和字车导轨严重磨损造成的，如图10-6所示。
必须更换字车和字车导轨。
更换字车和字车导轨后，开机测试，故障排除。
针式打印机常见故障问题以及解决方法！
针式打印机常见故障问题以及解决方法！针式打印机常见故障问题以及解决方法！针式打印机属于击打式打印机，和喷墨、激光打印机都存在很大的差异，而针式打印机的这种差异是其他类型的打印机不能取代的，正是因为如此，针式打印机一直都有着自己的独特的份额，服务于一些特殊的行业用户。
那么，今天小编就为大家讲解一下针式打印机遇到的十个问题，并为大家提供解决方案，下面我们一起来看看吧!一、使打印机处于联机状态。
如果打印机没有处于联机状态，自然是无法打印了。
二、重新开启打印机。
如果打印机处于联机状态仍无法打印文档，此时你可以重新开启打印机，不仅清除了打印机内存，还能解决不少的打印故障。
三、将打印机设置为默认打印机。
步骤如下:1.单击Windows“开始”菜单，指向“设置”，单击“打印机”，打开“打印机”窗口。
2.右键单击打印机图标，系统弹出快捷菜单，单击其中的“设为默认值”。
四、取消暂停打印。
方法是:在“打印机”窗口，右键单击在用的打印机图标，然后单击以清除“暂停打印”选项前的对号“√”。
五、使硬盘上的可用空间不低于10MB。
如果可用硬盘空间小于10MB，必须释放更多的空间系统才能完成打印任务。
这时，请单击“磁盘清理”按钮，然后在“要删除的文件”列表框中，选中要删除的文件类型，单击“确定”按钮。
六、增加打印机的超时设置。
检查或更改超时设置，步骤如下:1.在“打印机”窗口，右键单击打印机图标，再单击“属性”。
2.单击“详细资料”选项卡，在“超时设置”下增加各项超时设置。
“未选定”项是指定Window s 等待打印机进入联机状态的时间，超过指定时间之后就将显示错误消息。
七、确保打印到合适的本地打印机端口。
步骤如下:1.在“打印机”窗口，右键单击打印机图标，再单击“属性”。
2.单击“详细资料”选项卡，在“打印到以下端口”框中，确保已将打印机设置到适当的端口。
最常用的端口设置为“LPT1”，也有打印机使用USB端口。
八、程序生成的输出不正确。
爱普生打印机故障维修实例
爱普生打印机故障维修实例第10章爱普生打印机故障维修实例10.1维修案例1：爱普生730K型针式打印机，开机并下达打印指令后打印机不打印，打印头断续移动，不能正确复位，有时会有报警声音故障症状：开机并下达打印指令后打印机不打印，打印头断续移动，不能正确复位，有时会有报警声音。
故障原因：导轨上积聚的污物太多。
分析检修：所谓“复位”是指在开机后打印头字车回来会移动并最终回到起始位置（靠边位置）。
打印机复位操作十分流畅，如果发现打印头字车移动困难，在导轨中间部位停滞，说明打印头字车滑动有障碍。
具体的解决方法为：用手轻轻拔动字车，如图10-1所示，不可强制用力，仔细观察是否有异物阻碍打印头字车的移动。
如果较长时间没有使用打印机，导轨上积聚的污物过多，字车和导轨交合处也很容易积聚污物，从而直接影响打印头的正常移动。
因此，定期清洁打印机是十分必要的维护手段。
图10-1用手轻轻拔动字车10.2维修案例2：爱普生FX-85型针式打印机，开机后无反应故障症状：开机后，指示灯亮，但无反应。
故障原因：厚膜电路+24V损坏。
分析检修：根据现象分析，上述故障一般出在电源电路等相关部位。
根据原理可知：220V市电经整流滤波供给厚膜电路STK7563，再由厚膜电路稳压输出+5V和+24V电源供整机工作，如图10-2所示。
检修时，打开机盖，用万用表测+5V输出正常，而+24V无输出。
试用一直流稳压器代替+24V供电，打印机恢复正常，说明厚膜电路+24V损坏。
由于STK7563不易购买，可以采用局部修理法，经实测+24V电源最大输出电源为0.8V左右，用两只三端稳压集成电路7824并联，以保证可以正常工作。
由于7824的最大输入电压为40V，故用三只1N4001二极管串入7824的输入端，使输入端电压降至39V，如图中的虚线所示。
经过上述修复后，开机测试，故障排除。
图10-2 电路图10.3维修案例3：爱普生FX-100型针式打印机，字车不动作故障症状：开机后，字车不动作，电源指示灯亮，打印机不工作。

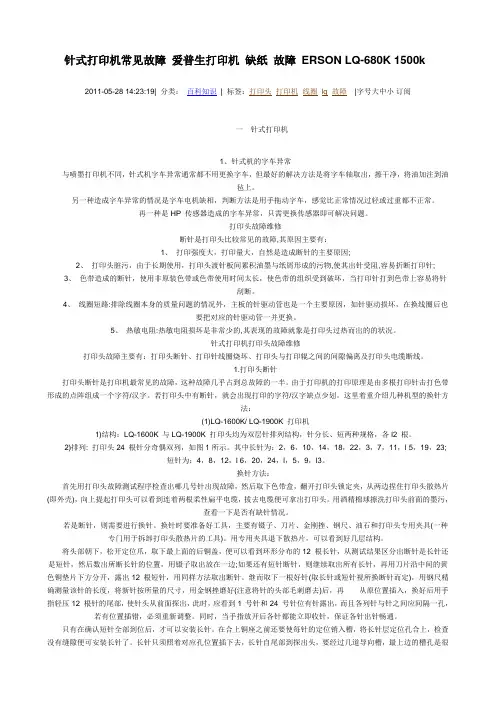

爱普生打印机 缺纸 故障 ERSON LQ
针式打印机常见故障爱普生打印机缺纸故障ERSON LQ-680K 1500k 2011-05-28 14:23:19| 分类：百科知识| 标签：打印头打印机线圈 lq 故障|字号大中小订阅一针式打印机1、针式机的字车异常与喷墨打印机不同，针式机字车异常通常都不用更换字车，但最好的解决方法是将字车轴取出，擦干净，将油加注到油毡上。
另一种造成字车异常的情况是字车电机缺相，判断方法是用手拖动字车，感觉比正常情况过轻或过重都不正常。
再一种是HP 传感器造成的字车异常，只需更换传感器即可解决问题。
打印头故障维修断针是打印头比较常见的故障,其原因主要有：1、打印强度大，打印量大，自然是造成断针的主要原因;2、打印头脏污，由于长期使用，打印头渡针板间累积油墨与纸屑形成的污物,使其出针受阻,容易折断打印针;3、色带造成的断针，使用非原装色带或色带使用时间太长，使色带的组织受到破坏，当打印针打到色带上容易将针刮断。
4、线圈短路:排除线圈本身的质量问题的情况外，主板的针驱动管也是一个主要原因，如针驱动损坏，在换线圈后也要把对应的针驱动管一并更换。
5、热敏电阻:热敏电阻损坏是非常少的,其表现的故障就象是打印头过热而出的的状况。
针式打印机打印头故障维修打印头故障主要有：打印头断针、打印针线圈烧坏、打印头与打印辊之间的间隙偏离及打印头电缆断线。
1.打印头断针打印头断针是打印机最常见的故障，这种故障几乎占到总故障的一半。
由于打印机的打印原理是由多根打印针击打色带形成的点阵组成一个字符/汉字。
若打印头中有断针，就会出现打印的字符/汉字缺点少划。
这里着重介绍几种机型的换针方法：(1)LQ-1600K/ LQ-1900K 打印机1)结构：LQ-1600K 与LQ-1900K 打印头均为双层针排列结构，针分长、短两种规格，各l2 根。
2)排列: 打印头24 根针分奇偶双列，如图1所示。
其中长针为：2，6，10，14，18，22，3，7，11，l 5，19，23;短针为：4，8，12，l 6，20，24，l，5，9，l3。

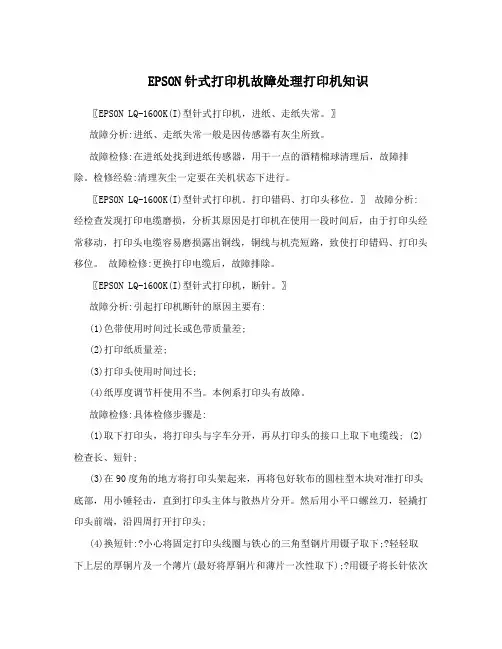

EPSON针式打印机故障处理打印机知识
EPSON针式打印机故障处理打印机知识〖EPSON LQ-1600K(I)型针式打印机，进纸、走纸失常。
〗故障分析:进纸、走纸失常一般是因传感器有灰尘所致。
故障检修:在进纸处找到进纸传感器，用干一点的酒精棉球清理后，故障排除。
检修经验:清理灰尘一定要在关机状态下进行。
〖EPSON LQ-1600K(I)型针式打印机。
打印错码、打印头移位。
〗故障分析:经检查发现打印电缆磨损，分析其原因是打印机在使用一段时间后，由于打印头经常移动，打印头电缆容易磨损露出铜线，铜线与机壳短路，致使打印错码、打印头移位。
故障检修:更换打印电缆后，故障排除。
〖EPSON LQ-1600K(I)型针式打印机，断针。
〗故障分析:引起打印机断针的原因主要有:(1)色带使用时间过长或色带质量差;(2)打印纸质量差;(3)打印头使用时间过长;(4)纸厚度调节杆使用不当。
本例系打印头有故障。
故障检修:具体检修步骤是:(1)取下打印头，将打印头与字车分开，再从打印头的接口上取下电缆线; (2)检查长、短针;(3)在90度角的地方将打印头架起来，再将包好软布的圆柱型木块对准打印头底部，用小锤轻击，直到打印头主体与散热片分开。
然后用小平口螺丝刀，轻撬打印头前端，沿四周打开打印头;(4)换短针:?小心将固定打印头线圈与铁心的三角型钢片用镊子取下;?轻轻取下上层的厚铜片及一个薄片(最好将厚铜片和薄片一次性取下);?用镊子将长针依次取出，且按取出的位置依次摆放在桌面上;?一次性取下上层线圈、厚铜片、薄片;?用拇指轻压12根短针，使12根针在正面露出1.5mm左右，检查断针;?确定好左右两侧针及断针的位置，取出断针;?将准备好的短针放入针口;?装回中层薄片和线圈;?按取出的次序装好长针;?装好上层薄片和厚钢片;?装好三角型钢片;?在整体线圈处涂少许玻璃胶。
(5)换长针:?小心将固定打印头线圈与铁心的三角型钢片用镊子取下;?轻轻取下上层的厚铜片及一个薄片，最好将厚铜片和薄片一次性取下;?用拇指轻压露出12根长针，使12根长针在下面露出1.5mm左右;?将断针用镊子抽出;?将准备好的长针插入孔内，一定要平行其他插针，初学者最好取出一根，插入一根;?将厚铜片与薄片放在一起小心复位;?装好三角型固定钢片;?在整体线圈处涂抹玻璃胶;?装好散热片。
针式打印机常见小问题维修方法
针式打印机常见小问题维修方法1.打印机总是处于缺纸状态，装上打印纸也报缺纸，或不能自动装打印纸。
对于大多数24针打印机来说，检查是否缺纸，靠的是装在滚筒后下部的一个光电传感器（外观黑色方形，有两个小灯孔）来完成。
正常时传感器发出的光经纸面反射后被传感器接收并产生一个电信号，给出有纸信号。
出现这类故障，可能是传感器表面被灰尘遮住引起的，这时可取下导纸板，打开后盖，用摄子夹着干净小棉球轻轻擦干净传感器表面即可；如此之后还报缺纸，那就有可能是传感器需要更换了。
一般情况下是前一类故障。
2.打印机工作过程中打印头突然停下，并同时发出“咯吱”声，重新开机可继续，但还会出现上述现象。
可能是打印头导杆上落的灰尘太多，或使用时间长缺乏润滑油，引起磨擦力增大，打印头不能正常来回走动所致。
先关机，在打印头导杆上加上适量的润滑油（注意不要将油滴到下面的电路板上），用手来回移动打印头，再用棉纸或软布清除上面的油污。
然后再加上适量的润滑油即可。
也可能是滚筒使用时间长后，表面出现高低不平的沟阻挡打印头，果真如此，那也只有更换滚筒了。
3.打印蜡纸时蜡纸总是打皱，油印版面不整洁，常有油墨道道出现。
一般情况下是由于导纸板使用时间长后，中间有点弯曲，导致蜡纸不能平整进入，或者由于压纸滚轴没有调整好。
方法1：去掉蜡纸里面的棉纸，来回几次反复调整压纸滚轴，同时也可用手指沿白纸面进纸处压着来回移动，以使蜡纸平整进入。
方法2：去掉腊纸里面夹的棉纸层，把蜡纸面朝下，沿蜡纸另一面白纸上的虚线从左边撕开白纸至3/4处再进行打印。
方法3：若遇到打印8开蜡纸及蜡纸横装打印时，先装进蜡纸，然后把导纸板平放，使蜡纸平行进入。
4.打印的字模糊不清，调紧间距调杆，出现色带把打印纸蹭破。
检查色带是否需要更换。
打印头距离印字辊太近，调整间距调杆。
打印头的出针口被油污堵塞。
关机，将打印头从打印机上卸下，用无水酒精浸泡打印针的出针口的纤维丝、蜡油堵塞杂物，然后再用无水酒精清洗，凉干装上即可。
爱普生打印机维修资料大全
爱普生打印机维修资料大全一般来说：打印速度变慢的主要原因有以下三点：1.打印时间过长，加上环境温度又高，导致打印头温度很快达到90℃以上。
2.打印针被色带卡住或打印针孔被色带油垢堵塞，使打印头驱动线圈负载太重，从而使打印头温度迅速升高。
3.打印头中的热敏电阻是通过打印头扁平电缆与主控板相连，如果连接热敏电阻的导线断了，将导致送往CPU的电压信号悬空，从而使CPU误以为打印头温度过高而采用慢速打印。
对于第一种情况，解决的办法是降低打印机使用环境的温度，并采取间断打印方式，即打印一段时间后，让打印机停机几分钟，以防打印头温升过快；对于第二种情况，应更换色带或清洗打印头；如仍然不能解决，可换一根打印头扁平电缆试试，本例故障，属于第二种情况，清洗打印头后，故障排除。
故障现象：接通电源，打印机无任何指示，打开机盖后发现F1 2A/250V保险管烧断。
更换同类型保险管后，电源有时能工作几分钟，然后主电源自动停止工作。
故障分析与检修：取下打印机电源板，用万用表进行测量，发现主开关Q1三极管集电极c与发射极e之间击穿短路。
Q1型号为2SC4313，其主要技术参数为：射极开路击穿电压BVCBO≥800V，集电极电流ICM=10A，功率PCM=85W。
由于同型号三极管市面上很难买到，笔者选用了参数值相近的BU508A代用。
BU508A三极管参数为：PCM=75W，ICM=7.5A，BVCBO=1500V。
更换三极管后接通电源，打印机自检正常，但十多分钟后电源自动停止工作。
刚开始认为是新换的三极管参数不对而烧坏，但当焊下BU508A测量时，发现并未烧坏，重新装上后打开电源，打印机又能工作几分钟，然后自动停止。
用万用表测得主电源正常工作时，Q1基极与发射极之间电压Vbe=0.7V，Q1工作在正常导通状态。
而停止工作时，Q1三极管基极与发射极之间电压Vbe=-0.2V，Q1工作在截止状态。
为确诊故障原因，仔细分析Q1工作状态(见附图)，Q1基极电位由R14与Q2分压决定，当Q2工作在截止状态时，Q2集电极输出高电位，Q1导通。
epson针式打印机维修经验汇总
LQ-630K 实例1：打印第七联不清 故障原因：打印机击打力度小，头间隙太大，复写纸有问题。解决方法： 1、 降低打印速度，加大分辨率，用调节杆调节头间隙。 2、 调节头间隙，并调节纸薄纸厚传感器，使传感器在厚纸的位置上，而头间隙在薄纸的位置上。 3、 更换复写纸。天津英普 实例2、开机正常，进纸时纸进到最里端后停下报警该现象与LQ－680K拨掉头传感器线缆的现象一样（不同点是纸达不到打印头处，而630K则超过打印头）所以怀疑与传感器有关，经查果然是后端传感器的Flag已折断，不起作用。 EBTS（西三环） 实例3、打增值税票时上下错位或最后一列内容丢失建议在金穗软件中使用微调整方法，按照实际打印情况输入“向下调整“及“向右调整“的参数。前进纸：在航天金穗防伪税控系统的发票打印窗口中，调整上边距为＋2，左边距为－5，进纸板上纸张定位器调整到10mm。后进纸：在发票打印窗口中将上边距调整为＋2，左边距为－5，同时将后部左侧连续纸的定位拖纸链轮轮齿高速到6－7之间。 实例4：客户新购买的LQ630K，打印多层纸时，从后向前打印时卡纸。故障原因：进纸传感器安装的角度不对略微偏前（设计问题），当纸打印到出口（进纸传感器）处将传感器翻起造成卡纸。解决办法：将进纸传感器拆下，用锉刀将白色支架头部锉一下。
LQ-1600K3+
一、打印文档或表格时发生错位。故障分析： ⑴ 按常规清洁字车组件，之后进行BI-D调整，BI-D调整的打印样张均正常后，联机打印WORD文档，发现故障并未排除； ⑵ 接下来就试着更换字车电机，故障依旧； ⑶ 更换字车组件（字车导轴，字车托架）后，故障依旧； ⑷ 用排除法，肯定是机械的问题，发现跟字车移动有关的只剩下色带驱动组件（含字车同步带）了，试更换之，问题终于排除了。维修总结：该故障是由于字车同步带的松紧度不佳造成的，使得打印头左右移动时的定位不准，引起打印错位了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
epson针式打印机维修经验汇总！LQ-630K 实例1：打印第七联不清故障原因：打印机击打力度小，头间隙太大，复写纸有问题。
解决方法：1、降低打印速度，加大分辨率，用调节杆调节头间隙。
2、调节头间隙，并调节纸薄纸厚传感器，使传感器在厚纸的位置上，而头间隙在薄纸的位置上。
3、更换复写纸。
天津英普实例2、开机正常，进纸时纸进到最里端后停下报警该现象与LQ－680K 拨掉头传感器线缆的现象一样（不同点是纸达不到打印头处，而630K则超过打印头）所以怀疑与传感器有关，经查果然是后端传感器的Flag已折断，不起作用。
EBTS（西三环）实例3、打增值税票时上下错位或最后一列内容丢失建议在金穗软件中使用微调整方法，按照实际打印情况输入“向下调整“及“向右调整“的参数。
前进纸：在航天金穗防伪税控系统的发票打印窗口中，调整上边距为＋2，左边距为－5，进纸板上纸张定位器调整到10mm。
后进纸：在发票打印窗口中将上边距调整为＋2，左边距为－5，同时将后部左侧连续纸的定位拖纸链轮轮齿高速到6－7之间。
实例4：客户新购买的LQ630K，打印多层纸时，从后向前打印时卡纸。
故障原因：进纸传感器安装的角度不对略微偏前（设计问题），当纸打印到出口（进纸传感器）处将传感器翻起造成卡纸。
解决办法：将进纸传感器拆下，用锉刀将白色支架头部锉一下。
LQ-670K+一、LQ-670K不联机故障分析：1、DOS状态下进行针测试时，电脑未做任何错误提示，但打印机始终无反应；2、打98测试页，打印头会来回移动几下，之后发出边疆不断的报警声，电脑提示联机出错；3、量并口插座CN1的/STB,/ERR,/PE,BUSY,/ACK等命令脚的信号均正常；4、换联机线缆及电脑主机后，总是依旧；5、确定是打印机主板总是了，可是主板到接口的信号均正常，那么问题就只可能出在输出接口上；通过一个个的比对测量，终于发现第一脚“/STB”端的簧片变形了，以致CN1与联机线缆的接触不紧密，造成了不联机的故障；6、在变形的簧片上镀上焊锡，使CN1与联机线缆紧密联系,故障即被排除。
实例4：客户新购买的LQ630K，打印多层纸时，从后向前打印时卡纸。
故障原因：进纸传感器安装的角度不对略微偏前（设计问题），当纸打印到出口（进纸传感器）处将传感器翻起造成卡纸。
二、LQ-670K打印的字符笔划歪歪扭扭。
故障分析：⑴清洁字车组件，进行BI—D调整，打印出的校准图样自始至终都是歪歪扭扭的；⑵更换字车电机，字车组件（字车导轴，字车托架，油毡）后，故障依旧；⑶更换机械后，打印正常。
问题部位锁定在机械方面，可是字车部分的主要器件都已经换了，还有哪呢？⑷试着更换字车同步带，清洁同步带轮子，上油。
试打，故障依旧；⑸更换整个色驱架及里面的齿轮且不装色带试打，故障依旧；机械部分好象已经没有东西可以换了，可问题依然存在！⑹拿起机子的打印头看看，也不会很脏呀，只是打印头与色带接触的面已被磨的有点下陷了，拿了个新打印头更换后试打，问题终于解决了！故障总结：由于用户平时的打印量比较大，对打印头的损伤较大，造成导针孔变大，致使打印针出针时发生晃动，而不是按应有轨迹打印，也就产生上述的故障。
三、LQ-670K+开机自检中断后三灯全闪。
故障分析：⑴机子在开机后有自检动作，但字车刚有一个来回动作后就马上停止（似乎是有异物卡住一样），接着控制面板的指示灯全闪，无法进行打印；这说明故障点可能是某一感应器、主板及P-ROM上,最终造成打印机初始化自检错误；⑵用万用表测量及代换法检查各感应器均未发现异常；代换主板及P-ROM故障还是依旧；⑶怀疑字车马达有问题，但是测量其阻值跟正常值并没有多大的差别，一时间维修工作陷入困境不知怎么办了；⑷最后试着更换字车马达，换上后试机自检正常，联机打印没有问题。
故障总结：虽说字车马达一般情况下不容易损坏，但不是绝对不会出现；所以见意如遇到类似的故障现象，应该先直接更换字车马达试一试，避免少走弯路LQ-1600K3一、解决LQ-1600K3不进纸故障由于LQ-1600K3打印机部件530工作状态不正常，导致不进纸，判断解决方法如下：故障现象：LQ-1600K3针打开机正常，装单页纸后机器报警，不进纸并发出滴滴的声音，装入连续纸时也是同样现象。
判断：1、初步估计是单页进纸器529问题(529是K3是后部缺纸传感器的部件号，在分解图中可查到)，先检查打印头旁传感器及打印头缆，检查后均无损坏，并进行调整维护后开机问题依旧。
2、怀疑是主板对头缆线和进纸传感器的传输信息不正常而导致打印机进纸后报警，因此将主板更换，但故障仍未解决。
3、以上部件经测试均正常，分析问题可能仍在进纸传感器上。
而后根据打印机进纸原理将打印机进纸部件逐一拆卸测试后，发现前进纸传感器530(LQ-1600K3打印机部件号)由于纸屑和灰尘等原因而造成传感器不能正常弹起，当装入单页纸时，机器不进纸，并报警。
将传感器清洁及清除纸屑后，将打印机安装后试机，问题得以解决。
小议：LQ-1600K3打印机不进纸大部分判断是529 (K3打印机部件号)问题，因为大部分用户根本不用前进纸，而导致工程师在维修过程中忽视530 (K3打印机部件号)的工作状态，致使工程师走了不少弯路，依上所述，EPSON LQ-1600K3+、K4出现上述问题时应测试前进纸传感器530工作状态，使问题得以尽快解决。
二、LQ-1600K3进纸时有动作但检测不到纸故障的判断解决方法。
故障原因及解决方法：⑴纸宽检测器故障，更换检测器；⑵传感器头缆线磨损（630），更换传感器缆线；⑶纸宽传感器档片（588）老化、磨损导致纸张反射光强度减弱，更换传感器档片或更换主板检测线路电阻R100（由393改为202阻值）。
三、LQ-1600KIII打印机（主板）常见故障的维修故障现象：LQ-1600KIII打印机较常见的故障为并口损坏，且比例很大。
并口损坏可造成下述很多不正常现象，如能自检，不能联接电脑。
有不能自检的；有不能复位的；有开机复位但不能自检及联机的；有控制面板指示灯闪烁一下然后全灭的，还有较多其它故障现象的……。
维修方法一：用万用表检查+5V电压对地是否短路，如已短路则说明接口芯片IC-9、74LS06已损坏，先摘下74LS06，再检查+5V电压对地是否还短路，如还短路，那么IC-2也已损坏，摘下IC-2、E05B24Y A，再测+5V电压时已不短路，更换IC-6及IC-2，再测并检查并口插座至接口芯片至CPU的有关电阻，如有损坏也更换之。
再开机，打印机恢复正常工作。
维修方法二：用万用表检查+5V电压对地没有短路，那应检查IC-2、E05B24YA，看芯片的第一脚与37-54脚之间的任何一脚短路，则说明IC-2已损坏，在此情况下，IC-9一般也损坏了，需要同时更换IC-2、IC-9。
再检查周围有关电阻，如有损坏也更换之。
开机后，打印机即恢复正常工作。
维修主板（特别是LQ-1600KⅢ）时应该注意的问题：拆芯片的时候，千万要注意不要拆坏线路板的铜铂，假如你修不好的话，别人还能帮你修复该主板，否则会造成新的故障点，并导致报废该主板。
装芯片的时候，千万要注意芯片引脚与焊盘不要错位，芯片的脚与脚之间不要短路。
补充：对方法二作以下补充，在主板维修过程中我们发现IC2与IC9连接的6个脚中，只要其中任何一个对地的阻值不正常，就可以肯定IC2已经损坏了；其它脚接电阻后通向接口，通常不会接地。
主板不联机时，芯片损坏的顺序依次是IC9－IC2－接口电阻，就是说如果主板不联机，IC9一般都烧坏了。
缺划故障：打印缺笔划维修方法：先用测针程序检测缺几号针，在排除打印头及关缆的故障后，再找几号针驱动管。
在主板上都标有针驱动管的号码并同测针程序的针号是对应的，非常方便查找。
四、用调整程序解决LQ－1600K3不进纸的问题LQ－1600K3不进纸故障，有时是可以通过调整程序解决的。
比如下面这种情况。
现象：正常开机后，打印头移至右侧停下。
在单页状态下，将纸插入，打印头左移准备上纸，但纸不动。
操作：1、先按换行／换页进一张白纸。
2、进入K3调整程序→选24针回车→选择<1>DEFSED，回车；选择<7>TPE LEVEL RESET，回车后打印头在纸上打印一行字即完成。
然后按“Esc”退出。
EBTS五、电源板与主板故障一般针式机开机无电源，主要是电源板或主板的问题，如何判断究竟是谁的问题呢?其实有一个方法非常简单，就是将电源板与主板的连接线断开,然后看打印机所带的风扇是否会转,就知道问题所在了。
(现在生产的的针式打印机已取消风扇,但愿你以前留有一个) 还有一个值得注意的是DLQ-2000K这种机型,开机无电源一般不是电源的问题,是打印头某个线圈短路造成的电路保护,只要把打印头拆下,就知原因。
主板故障自身出现的质量问题很少,主要是用户的错误操作和使用环境有关。
用户使用打印机热拔插并口线是非常容易损坏主板的,轻则损坏接口芯片,重则主板报废.曾见过有主板接口焊脚熔断,06芯片炸掉,损坏非常严重,通常这种情况主板无法修复,连程序片都会报销。
开机报警也是主板故障中较常见的,大多数是由打印机使的环境造成。
如动物排泄物腐蚀，尘埃和纸屑附着都会使打印机有一些莫名其妙的问题。
LQ-1600K3+一、打印文档或表格时发生错位。
故障分析：⑴按常规清洁字车组件，之后进行BI-D调整，BI-D调整的打印样张均正常后，联机打印WORD文档，发现故障并未排除；⑵接下来就试着更换字车电机，故障依旧；⑶更换字车组件（字车导轴，字车托架）后，故障依旧；⑷用排除法，肯定是机械的问题，发现跟字车移动有关的只剩下色带驱动组件（含字车同步带）了，试更换之，问题终于排除了。
维修总结：该故障是由于字车同步带的松紧度不佳造成的，使得打印头左右移动时的定位不准，引起打印错位了。
二、打印错位，但WIN98 / DOS状态下屏幕打印正常。
故障分析：⑴首先更换主板，故障依旧；⑵更换打印机端口，但使用SPP、EPP端口，不能联机打印，只有ECP可以打印；⑶把打印机换到另一电脑打印正常，看来是软件故障；首先杀毒，无病毒，再重装WIN98，联机打印正常。
三、工作一段时间后，面板灯全闪；并且有时一开机（打印头刚向左移动几公分）面板灯即开始闪烁。
故障分析：⑴首先检查头缆是否接触不良，有无变形，或是某一脚变成裸线了，发现均正常；⑵检查打印头热敏电阻端的有无虚焊，接触不良，正常；⑶依次更换机械、主板后，故障依旧；⑷从另一台好的LQ-1600K3+机子上拆主板试打，正常，故障排除了；⑸主板上只有监控芯片没换了，试换后，OK 故障总结：监控程序运行紊乱造成打印机工作的不稳定。
四、维修经验2则（主板腐蚀）做为一名硬件工程师，主要的任务是快速、准确、优质地修好每一台机子，不管它是什么故障及内部如何，都应一样对待，使它的性能如初，状态如初，清洁如初。
