DF280-65型卧多级离心泵-长沙中联泵业
卧式多级离心泵型号一览表及结构图
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
卧式多级离心泵由于具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
故常被用来输送清水或物理化学性质类似于水的其他液体。
而用户若能清晰的了解卧式多级离心泵型号一览表及结构图，那么就能根据自身工程所需要挑选出一款优秀的机泵，为此上海沈泉管道离心泵厂家就为大家整理出了以下内容。
卧式多级泵型号有D、DM、DF、DY、DG、TSWA型泵系卧式、单吸多级、分段式离心泵。
为此，厂家就以其中的TSWA型卧式多级离心泵来为大家讲解。
TSWA型卧式多级离心泵概述：卧式多级离心泵系列卧式、单吸多级、分段式结构，是新开发生产的节能系列产品。
具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
主要输送清水或物理化学性质类似于水的其他液体。
产品执行家B/T1051-93《多级离心泵型式与基本参数》标准。
TSWA型卧式多级离心泵技术参数：流量：18-155m3/h，扬程：18-270m，功率：2.2-180kw，转速：1450r/min，口径：φ50-φ150，温度范围：0-+80℃，工作压力：≤3.0Mpa。
卧式多级离心泵结构图：卧式多级离心泵结构说明：本型泵为单吸多级节段式结构.其吸入口为水平方向.吐出口为垂直向上布置.设有50、70、100、125 150等五种口径.用户可根据流量、扬程的需求选择不同口径.和级数的泵来得到满足。
本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理。
泵的转子部件由中碳钢轴、锈铁叶轮、平衝盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮更好的动静平衝及平衡盘的水力平衝作用.使得泵运行起来十分平稳.且矂声低、振动小。
#离心泵技术条件II类-GB／T5656-94-长沙中联泵业
离心泵技术条件II类-GB／T5656-94中华人民共和国国家标准离心泵技术条件(Ⅱ类) GB／T 5656—94本标准等效采用国际标准IS0 5199m 1986《离心泵技术条件—Ⅱ类》。
离心泵技术条件标准共有三个，按类别分为I、Ⅱ、Ⅲ类。
1类要求最严，Ⅲ类要求最松。
凡是可能需要由买方决定或需要由买方和制造厂家共同商定的内容，其有关正文用黑体字印刷并列出在附录H中。
1 主题内容与适用范围本标准规定了离心泵的设计制造、工厂检查和试验以及发运方面的Ⅱ类要求。
并包含了与这些泵(含底座、联轴器和辅助管路，不包括驱动机)的安装、维护和安全有关的设计特性。
本标准适用于化学和石油化学工业上使用的后开门结构的离心泵(典型的如符合GB566 2所规定的泵)。
本标准或标准的部分条款也适用于非后开门结构泵的设计。
在已经要求应用本标准的情况下.：a. 又需要一种特殊的设计特性时，可以提出符合本标准意图的另外一些供选择的设计，只要对它们作了详细的说明；b. 可以提出并不完全符合本标准要求的泵供考虑，只要对所有不符合之点均予以说明。
当多个文件之间含有相抵触的技术要求时，应按以下顺序决定各文件的适用性；a. 购货订单或询问单(如无订单)[见附录F(参考件)和附录G(参考件)]；b. 数据表(见附录A(参考件)]；C. 本标准；d. 订单或询问单中提到的其他标准。
2 引用标准GB 3216 离心泵、混流泵、轴流泵和旋涡泵试验方法GB 3767 噪声源声功率级的测定工程法及准工程法GB 3768 噪声源声功率级的测定简易法GB 4216 灰铸铁管法兰尺寸GB 4662 滚动轴承额定静负荷GB 5660 轴向吸入离心泵底座尺寸和安装尺寸GB 5661 轴向吸入离心泵机械密封和软填料用的空腔尺寸GB 5662 轴向吸入离心泵(1.6MPa)标记、性能和尺寸GB 6062 轮廓法触针式表面粗糙度测量仪、轮廓记录仪及中线制轮廓仪GB 6075制订机器振动标准的基础GB 6391 滚动轴承额定动负荷和额定寿命的计算方法GB 9112钢制管法兰类型GB 9239 刚性转子平衡品质许用不平衡的确定GB 10889泵的振动测量与评价方法GB 10890泵的噪声测量与评价方法3定义对本标准中必须加以解释的术语定义。
长沙水泵讲解多级泵配件之轴套与轴材料介绍
长沙水泵讲解多级泵配件之轴套与轴材料介绍-长沙三昌泵业公司
长沙水泵讲解多级泵配件之轴套与轴材料介绍
与轴套是多级泵的基本配件之一，也是多级泵转子的核心配件。
轴和轴套都是属于易损件，其中轴套是为了保护泵轴不收损坏，并且与多级泵的密封件配合防止多级泵输送的介质外泄，如多级泵在使用过程中，当轴封的密封件静止的时候，轴套就会旋转来防止液体外泄。
因此轴套有时候也叫做密封套。
常见的多级泵的轴套是采用的45#钢经过加工调质处理而成的，达到了240以上的布氏硬度，当输送的介质要求比较高的耐磨性的时候可以采用不锈钢材质。
有时候也采用了Q235的材质，轴套的外表面通过电镀处理增强耐磨性能和硬度。
泵轴材质一般是采用45#钢或者是2CR13或者是40Cr的等，但是都必须进过调质处理，保证轴的性能。
湖南多级泵厂家三昌泵业创建于1994年，是湖南长沙多级泵主要的生产基地之一，公司以：卧式多级离心泵、自平衡多级离心泵、中开式离心泵、锅炉给水泵、多级耐腐蚀离心泵等各类离心泵几百种规格型号。
产品畅销全国，深受电力、冶金、钢铁、水利、市政、环保、疏浚、石油、化工、矿山、消防等行业用户的广泛好评。
=。
长沙水泵厂DY280-65X3卧式多级离心油泵
DY280-65*3型卧式多级离心油泵概述：DY280-65*3型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：195米，流量Q：280m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DY280-65*3型卧式多级离心油泵产品结构说明DY280-65*3型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的出口与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DY280-65*3型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
长沙水泵厂ZD280-65×4自平衡多级泵
ZD280-65*4自平衡多级泵概述：ZD280-65*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm)，介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质（或泵过流部件的材质）、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZD280-65*4自平衡多级泵优势：ZD280-65*4自平衡多级泵是为满足用户需要，加速高压多级泵技术发展，采用国外同类产品的先进技术结合本公司多年设计经验，使用国家推荐的高效节能产品的水力模型，依据API610标准研究开发的高效高压多级离心泵产品；在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
可靠性大大提高，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新，取消了多级离心泵的轴向力平衡机构，是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数：流量Q：280m3/h；扬程H：260mZD280-65*4自平衡多级泵结构形式：ZD280-65*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成；中段由高强度的穿杠螺栓和进出水段联接，泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封；转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成；轴承采用“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承；泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成；转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换；泵可以在不拆卸进、出口管路的情况下更换轴承、密封。

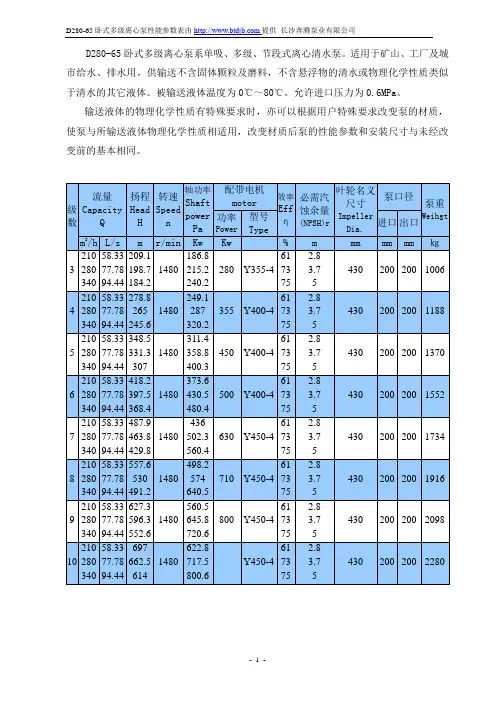

D280-65卧式多级离心泵性能参数表-长沙奔腾泵业
D280-65卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D280-65卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
8
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）
11。
25-80×10(P)D、DG、DF、DY、MD(P)系列自平衡多级泵
25-80×10(P)D、DG、DF、DY、MD(P)系列自平衡多级泵型号/参数：25-80×10(P)流量：25m3/h 、 L/s扬程：800m转速：2950r/min轴功率：100.86kw配带电动机：132效率：%汽蚀量：54m叶轮直径：3.3mm进出口径：260mm出口口径：mm泵的重量：946kg25-80×10(P) D、DG、DF、DY、MD(P)系列自平衡多级泵参考图长沙中联泵业有限公司是一家专业生产25-80×10(P)D、DG、DF、DY、MD(P)系列自平衡多级泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。
公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。
公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。
公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。
公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。
公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。
其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。
我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。
并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。
D280-65多级离心泵
D280-65多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
多级离心泵的意义在于提高设定压力。
D型卧式、单吸多级、分段式离心泵。
具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
D280-65多级离心泵型号意义： D280-65多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
D280-65多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D280-65多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
DF型泵是由湖南水泵厂家生产的多级耐腐蚀离心泵为单吸、多级、节段式耐腐蚀离心泵，适用于输送不含固体颗粒的耐腐蚀液体。
输送介质温度为-20℃~105℃，允许进口压力为0.6MPa。
DF280-65(200DF65)型卧式多级泵，利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。
该类产品长沙多级泵价格中也适中，是一种性价比很高的产品。
二、型号说明
例DF280-65X5
DF-表示单吸、多级、节段式耐腐蚀离心泵
280—泵的流量(m3/h)
65—单级扬程(m)
5—泵级数为5级
例200DF65X5
200—泵吸入口直径(mm)
DF-表示单吸、多级、节段式耐腐蚀离心泵
65—泵的扬程(m)
5—泵级数为5级
三、产品用途
DF型：DF型泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于清水的液体，适合于矿山、工厂和城市给排水工程之用。
四、泵的装配和拆卸
1、泵的装配
本DF型泵装配质量的好坏直接影响泵能否正常运行，并影响泵的使用寿命和性能参数;影响机组的振动和噪音，装配中应注意以下几点：
a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证，应保证零件的加工精度和表面粗糙度，不允许碰、划伤。
作密封剂用的二硫化钼应干净。
紧固用的螺钉、螺栓应当受力均匀。
b、叶轮出口流道与导叶进口流道的对中性是依靠各零件的轴向尺寸来保证。
流道对中性的好坏直接影响泵的性能，故泵的尺寸不能随意调整。
c、泵装配完毕后，未装填料前，用手转动泵转子，检查泵转子在壳体内旋转是否灵活，轴向窜动是否达到规定要求。
d、上述检查符合要求后，在泵两端轴封处加入填料，注意填料环在填料室中的相对位置。
五、泵的安装
本DF型泵安装时除满足一般安装技术要求外，还应当注意以下几点：
1、电机与水泵组合安装时，应当将泵联轴器端的轴向外拉出，并再留2-3mm端面间隙值，以保证泵和电机两联轴器之间的轴向间隙值。
2、泵与电机轴的中心线应在同一水平直线上。
3、泵只能承受自身内力，不能承受任何外力。
