真空镀铝聚酯薄膜作用
聚酯薄膜的六大应用
聚酯薄膜的六大应用
来源：塑料论坛()
如今，塑料薄膜在各个领域的应用是十分广泛的，这里，我主要说说聚酯薄膜(pet)在各个领域的应用。
1.包装材料
作为包装材料使用，主要是为了保护商品、防止污染、延长保质期；装饰、美化商品，提高商品的附加值等。
这就要求此材料具有很好的阻隔性、耐高低温、耐油、防腐蚀、机械强度高、光学性能好、印刷性好、卫符合规定等。
具体用于以下几个方面：
（1）印刷复合膜：为了增强包装效果，做到性能互补及封口需要，常采用复合薄膜。
（2）真空镀铝膜：广泛应用于食品、医药、化工等产品的包装。
（3）电化铝（烫金膜）
（4）转移膜
（5）激光防伪膜
（6）护卡膜：以pet薄膜为基才，在其上挤出涂布一层可热封的热熔胶而成。
用于各种证件、文件档案、相片等表面的保护。
（7）可热封膜
（8）热收缩膜
2.装饰材料
（1）金银丝
（2）金拉线
（3）玻璃贴膜
3.电工材料
电容膜，电缆、电线包复用绝缘膜，电动机、变压器槽间、相间绝缘膜，柔性电路板，薄膜开关等。
4.感光材料
x光片，缩微胶片，照相软片等。
5.磁带带基
录音带基，录像带基，软磁盘，磁卡等。
6.特种功能
由于偶对专业知识了解有限，还望行业前辈多多指导！。
真空镀铝聚酯薄膜作用

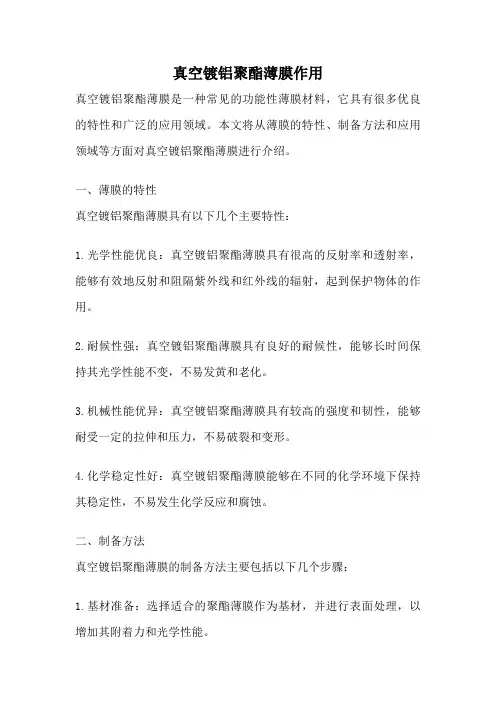

真空镀铝聚酯薄膜作用真空镀铝聚酯薄膜是一种常见的功能性薄膜材料，它具有很多优良的特性和广泛的应用领域。
本文将从薄膜的特性、制备方法和应用领域等方面对真空镀铝聚酯薄膜进行介绍。
一、薄膜的特性真空镀铝聚酯薄膜具有以下几个主要特性：1.光学性能优良：真空镀铝聚酯薄膜具有很高的反射率和透射率，能够有效地反射和阻隔紫外线和红外线的辐射，起到保护物体的作用。
2.耐候性强：真空镀铝聚酯薄膜具有良好的耐候性，能够长时间保持其光学性能不变，不易发黄和老化。
3.机械性能优异：真空镀铝聚酯薄膜具有较高的强度和韧性，能够耐受一定的拉伸和压力，不易破裂和变形。
4.化学稳定性好：真空镀铝聚酯薄膜能够在不同的化学环境下保持其稳定性，不易发生化学反应和腐蚀。
二、制备方法真空镀铝聚酯薄膜的制备方法主要包括以下几个步骤：1.基材准备：选择适合的聚酯薄膜作为基材，并进行表面处理，以增加其附着力和光学性能。
2.真空镀铝：将处理后的聚酯薄膜放置在真空镀膜设备中，利用物理或化学方法在其表面沉积一层铝薄膜。
镀铝过程中需要控制好温度、压力和镀膜速度等参数，以保证薄膜的质量。
3.后处理：将真空镀铝的聚酯薄膜进行后处理，包括剥离膜、切割成适当尺寸和包装等工序。
三、应用领域真空镀铝聚酯薄膜在很多领域都有广泛的应用，主要包括以下几个方面：1.包装领域：由于真空镀铝聚酯薄膜具有良好的光学性能和耐候性，常用于食品、药品等产品的包装材料，能够有效地保护产品免受光、氧气和湿气的侵害，延长产品的保质期。
2.电子领域：真空镀铝聚酯薄膜在电子产品中有着重要的应用，如手机、电视等显示屏的反射层和保护层，能够提高显示效果和耐用性。
3.建筑领域：真空镀铝聚酯薄膜可以用作建筑玻璃的反射层和隔热层，能够有效地反射太阳光和红外线，降低建筑物的能耗。
4.太阳能领域：真空镀铝聚酯薄膜可以作为太阳能电池板的反射层，提高太阳能的利用效率。
5.其他领域：真空镀铝聚酯薄膜还可用于光学仪器、装饰材料、防腐蚀涂层等领域。
镀铝膜简介
镀铝膜简介
1，真空镀铝薄膜的定义
真空镀铝薄膜是真空蒸镀金属薄膜的一种，它是在高真空（1kpa)条件下，以电阻、高频或电子束加热使铝熔融气化，在薄膜基材的表面附着而形成复合薄膜的一种工艺，在塑料薄膜或者纸张表面镀上一层极薄的金属铝即成为镀铝薄膜或镀铝纸。
2，真空镀铝薄膜的特点
用于包装上的真空镀铝薄膜具有以下特点。
(1)和铝箔相比大大减少了铝的用量，节省了能源和材料，降低了成本。
复合用铝箔厚度多为7-9um，而镀铝薄膜,铝层厚度多为0.04um，其耗铝量约为铝箔的1/200，且生产速度可高达700m/min。
(2)具有优良的耐折性和良好的韧性，很好出现真孔和裂口，无柔曲龟裂现象，对气体、水蒸气、气味、光线等的阻隔性提高。
(3)具有极佳的金属光泽，光反射率可达92%；且可以通过涂料处理形成彩色膜，其装潢效果是铝箔所不及的。
(4)可采用屏蔽或者洗脱进行部分镀铝，以获得任意图案或透明窗口，能看到包装的内容物。
(5)邯郸市达南科机械科技，专业生产达科牌镀铝机弧形辊。
维修进口弧形辊，西科弧形辊，Kickert
(6)度铝层导电性能好，能消除静电效应，尤其包装粉末状产品时，不会污染封口部分，保证了包装的密封性能。
(7)对银刷、复合等后加工具有良好的适应性。
由于具有以上特点，镀铝薄膜成为一种性能优良、经济美观的复合薄膜，在许多方面已经代替了铝箔复合材料，主要用于风味食品、日用品、农产品、药品、化妆品以及香烟包装。
真空镀铝工艺
真空镀铝工艺真空镀铝是在真空状态下，将铝金属加热熔融至蒸发，铝原子凝结在高分子材料表面，形成极薄的铝层。
真空镀铝要求基材表面光滑、平整、厚度均匀；挺度和摩擦系数适当；表面张力大于38 Dｙn/Cm2；热性能好，经得起蒸发源的热辐射和冷凝热的作用；基材含水量低于0.1 %。
常用的镀铝基材有聚酯（PET）、聚丙烯（PP）、聚酰胺（PA）、聚乙烯（PE）、聚氯乙烯（PVC）等薄膜，工艺要求；真空度不得低于103PA，以免出现褐色条纹或铝层厚度不均现象；控制好系统张力，开启冷却系统，避免薄膜受热出现拉伸变形；精确控制卷取速度（28 0～320m/min）、送铝速度（0.4～0．7m/ min?2mm铝丝）及蒸发舟加热电流，以获得产品要求的铝层厚度（100～300A°）；可预先在薄膜上涂布一定干量的底胶，并充分干燥，再经真空镀铝，可提高铝层与薄膜的结合力。
而后在铝膜上涂布一定量的保护树脂，防止铝层氧化变质。
经此工艺形成的镀铝薄膜，耐摩擦，且不易变质。
真空镀铝常见质量问题及解决方法如下：1、薄膜表面出现褐色条纹原因：①真空度低解决方法：清洁真空室内的送铝、蒸镀装置、冷却系统、放卷、卷取装置及导辊；检查抽真空系统；降低环境湿度。
②薄膜释放气体。
解决方法：薄膜预干燥；延长抽真空时间。
③喷铝过多。
解决方法：提高车速；降低蒸发舟电流；降低送铝速度。
④蒸发舟内有杂质。
解决方法：清洁蒸发舟及热屏蔽板。
⑤蒸发舟老化。
解决方法：更换蒸发舟。
2、镀铝时薄膜出现孔洞原因：①蒸发舟内铝料太满。
解决方法：降低送铝速度；提高蒸发舟电流。
②真空室内蒸发舟之间出现短路。
解决方法：排除短路。
③真空室内杂质飞溅解决方法：清洁真空室内壁、送铝蒸镀装置、冷却转鼓、放卷、卷取装置及各导辊。
3、镀铝时薄膜出现拉伸现象原因：①基材张力太大。
解决方法：调节放卷、卷取张力控制系统，适当减少张力。
②冷却系统工作失常。
解决方法：检查冷却系统，并排除故障。
BOPET的用途
模内装饰（IMD，在模具内转印注塑）、模内贴标（IML，在模具内贴膜注塑)取代许多传统的制程，如热转印、喷涂、印刷、电镀等外观装饰方法，
广泛应用于手机、小家电、电脑及其他一些物品的表面装饰
低温辐射电热膜
玻璃膜
典型的玻璃膜有六层：硅树脂离型膜、抗紫外线粘接层、透明或者彩色聚酯薄膜、粘接层、位于透明聚酯薄膜上的镀金属层或抗热层、抗划伤涂层
常规厚度为12～45μm
转移膜
拉伸强度高，热稳定性好、热收缩率低，表面平整光洁、剥离性好，可多次反复使用
主要用做真空镀铝的载体，就是将PET膜置于真空镀铝机镀铝后，涂胶与纸复合，然后将PET膜剥离，铝分子层通过胶粘作用便转移到纸板表面上，形成所谓的镀铝卡纸！
常规厚度12.25μm
电容膜
具有拉伸强度高、介电常数高，损耗因数低，厚度均匀性好、良好的电性能、电阻力大等特点
电容器介质，以及变压器和线圈的绝缘隔层等
常用标准厚度3.5μm、-12μm
高光亮膜
优良的物理机械性能外，还具有极好的光
学性能，如透明度好、雾度低，光泽度高
主要用于高档真空镀铝产品，该薄膜镀铝后呈镜面，具有很好的包装装饰效果；它也可用于镭射激光防伪基膜等

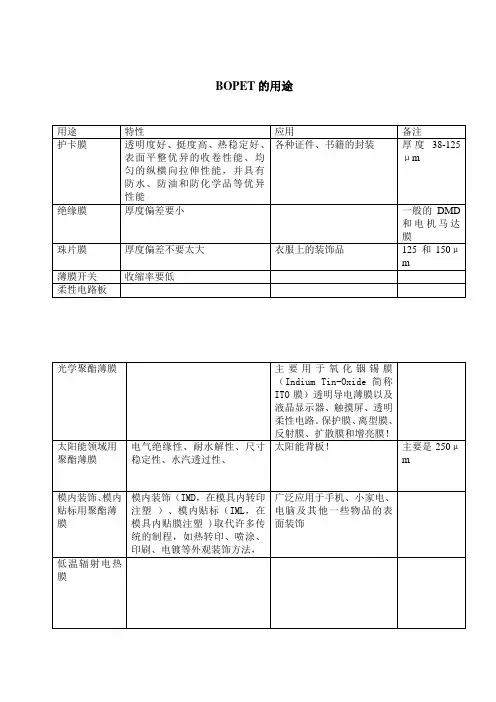

BOPET的用途
用途
特性
应用
备注
真空镀铝薄膜概述及工艺
书山有路勤为径；学海无涯苦作舟
真空镀铝薄膜概述及工艺
一、概述
真空蒸镀金属薄膜是在高真空（10－4mba以上）条件下，以电阻、
高频或电子束加热使金属熔融气化，在薄膜基材的表面附着而形成复合薄膜的一种工艺。
被镀金属材料可以是金、银、铜、锌、铬、铝等，其中用的最多的是铝。
在塑料薄膜或纸张表面镀上一层极薄的金属铝即成为镀铝薄膜或镀铝纸。
用于包装上的真空镀铝薄膜具有以下特点：
（1）和铝箔相比大大减少了铝的用量，节省了能源和材料，降低了成
本。
复合用铝箔厚度多为7～9um，而镀铝薄膜的铝层厚度约为
400Å（0.04um）左右，其耗铝量约为铝箔的1/200，且生产速度可高达700m／min。
（2）具有优良的耐折性和良好的韧性，很少出现针孔和裂口，无揉曲
龟裂现象，对气体、水蒸汽、气味、光线等的阻隔性提高。
（3）具有极佳的金属光泽，光反射率可达97％；且可以通过涂料处理
形成彩色膜，其装潢效果是铝箔所不及的。
（4）可采用屏蔽或洗脱进行部分镀铝，以获得任意图案或透明窗口，
能看到包装的内容物。
（5）镀铝层导电性能好，能消除静电效应，尤其包装粉末状产品时，
不会污染封口部分，保证了包装的密封性能。
（6）对印刷、复合等后加工具有良好的适应性。
由于以上特点，使镀铝薄膜成为一种性能优良、经济美观的新型复
合薄膜，在许多方面已取代了铝箔复合材料。
主要用于风味食品、日用品、
专注下一代成长，为了孩子。
真空镀铝薄膜的制作及常见问题的解决真空镀铝薄膜如VMPET(聚酯镀
真空镀铝薄膜的制作及常见问题的解决真空镀铝薄膜如VMPET（聚酯镀铝）、VMBOPP（双向拉伸聚丙烯镀铝）、VMCPP（流延聚丙烯镀铝）、VMCPE（聚乙烯镀铝）、VMPVC(聚氯乙烯镀铝)等以优异的机械物理、导电及光学美学性能，被广泛地应用于食品、医药、种子、农药、通讯、电子、化工及军工等领域的包装材料。
随着新技术的开发与应用，镀铝薄膜及其延伸材料如KVMPET、KVMBOPP、VMPVC等集高阻隔、卫生、无味、经济、环保等功能于一体，愈来愈受到市场及业内人士的青睐，被誉为软包装材料的一支奇葩。
本文就镀铝薄膜的制作工艺、质量检测及常见质量问题的解决方法，镀铝薄膜在储存、运输、使用过程中的注意事项与软包装同行共同探讨。
一．制作工艺真空镀铝是在真空状态下，将铝金属加热熔融至蒸发，铝原子凝结在高分子材料表面，形成极薄的铝层。
1．对基材的要求真空镀铝要求基材表面清洁光滑、平整、厚度均匀；挺度和摩擦系数适当；表面润湿张力大于38dyn/cm；热性能好，经得起蒸发源的热辐射和冷凝热的作用；基材含水量低于0.1%。
2．对设备的要求要求真空系统的极限真空度达10-3pa，且不断工作，将膜卷放出的气体抽出；抽真空时间小于20min；收、放卷张力恒定；冷却系统的工作温度在-15~35℃范围，制冷时间小于25min；膜卷收卷平整。
3．工艺要求真空度不得低于10-3pa，以免出现褐色条纹或铝层厚度不均现象；控制好系统张力。
开启冷却系统，避免薄膜出现热变形；匹配好卷取速度（200~350m/min）、送铝速度（0.4~1.0m/min ф2mm铝丝）、及蒸发舟加热电流，以获得要求的铝层厚度。
可预先在薄膜涂布一定量的底胶如聚丙烯酸类树脂，充分干燥后经真空镀铝，可提高铝层厚度和薄膜与铝层的结合力。
二．镀铝薄膜的检测及常见质量问题的解决方法1．镀铝薄膜的外观要求铝层均匀光亮，无水纹、云雾；针孔数不超过0.5个/ m2；卷取平整，张力适当，无严重拉伸及暴筋现象。
真空镀铝薄膜概述及工艺
真空镀铝薄膜概述及工艺The manuscript was revised on the evening of 2021真空镀铝薄膜概述及工艺一、概述真空蒸镀金属薄膜是在高真空（10－4mba以上）条件下，以电阻、高频或电子束加热使金属熔融气化，在薄膜基材的表面附着而形成复合薄膜的一种工艺。
被镀金属材料可以是金、银、铜、锌、铬、铝等，其中用的最多的是铝。
在塑料薄膜或纸张表面镀上一层极薄的金属铝即成为镀铝薄膜或镀铝纸。
用于包装上的真空镀铝薄膜具有以下特点：（1）和铝箔相比大大减少了铝的用量，节省了能源和材料，降低了成本。
复合用铝箔厚度多为7～9um，而镀铝薄膜的铝层厚度约为400（）左右，其耗铝量约为铝箔的1/200，且生产速度可高达700m／min。
（2）具有优良的耐折性和良好的韧性，很少出现针孔和裂口，无揉曲龟裂现象，对气体、水蒸汽、气味、光线等的阻隔性提高。
（3）具有极佳的金属光泽，光反射率可达97％；且可以通过涂料处理形成彩色膜，其装潢效果是铝箔所不及的。
（4）可采用屏蔽或洗脱进行部分镀铝，以获得任意图案或透明窗口，能看到包装的内容物。
（5）镀铝层导电性能好，能消除静电效应，尤其包装粉末状产品时，不会污染封口部分，保证了包装的密封性能。
（6）对印刷、复合等后加工具有良好的适应性。
由于以上特点，使镀铝薄膜成为一种性能优良、经济美观的新型复合薄膜，在许多方面已取代了铝箔复合材料。
主要用于风味食品、日用品、农产品、药品、化妆品以及香烟的包装。
黄山永新股份有限公司生产真空镀铝薄膜已有10多年的历史，主要产品有VMPET、VMCPP、VMBOPP、VMBOPA、VMPE、VMPVC以及彩虹膜、激光防伪膜、网布等。
2002年公司与英国REXAM公司进行技术合作，将其CAMPLUS技术运用在镀铝工艺中，大幅度提高了真空镀铝薄膜的铝层牢度、阻隔性能，现已大量替代铝箔应用在奶粉、药品等包装领域。
二、真空蒸镀原理将卷筒状的待镀薄膜基材装在真空蒸镀机的放卷站上，将薄膜穿过冷却辊（蒸镀辊）卷绕在收卷站上，用真空泵抽真空，使蒸镀室中的真空度达到4×10－4mba以上，加热蒸发舟使高纯度的铝丝在1300℃～1400℃的温度下融化并蒸发成气态铝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空镀铝聚酯薄膜作用
真空镀铝聚酯薄膜是一种重要的功能性薄膜材料，广泛应用于包装、电子、光学等领域。
它的作用是通过真空镀铝工艺将铝膜均匀地镀在聚酯薄膜表面，从而赋予薄膜更多的功能和优势。
真空镀铝聚酯薄膜在包装领域具有重要的作用。
由于铝具有良好的隔氧、阻湿和阻光性能，因此镀铝聚酯薄膜能够有效地延长食品、药品等易氧化物质的保鲜期。
同时，镀铝聚酯薄膜还能够提供良好的热封性能和机械强度，使得包装更加牢固可靠。
此外，镀铝聚酯薄膜还可以通过改变铝的厚度和布局方式，实现不同的包装效果，如透明度、光泽度等，为产品的包装设计提供更多可能。
真空镀铝聚酯薄膜在电子领域也有广泛的应用。
电子产品对于防潮、防尘和屏蔽电磁辐射等要求较高，而镀铝聚酯薄膜具有良好的阻湿、防尘和屏蔽性能，可以有效地保护电子元件的正常工作。
此外，镀铝聚酯薄膜还可以通过调整铝层的厚度和布局方式，实现对不同频率的电磁波的屏蔽，提高电子产品的抗干扰能力。
真空镀铝聚酯薄膜在光学领域也有重要的应用。
铝膜具有较高的反射率和导电性能，因此镀铝聚酯薄膜可以被用作反光镜、导电膜等光学元件。
通过调整铝层的厚度和布局方式，可以实现不同光谱范围内的反射或透过率，满足不同光学器件的特定需求。
真空镀铝聚酯薄膜作为一种功能性薄膜材料，具有广泛的应用前景。
它在包装、电子、光学等领域发挥着重要的作用，通过镀铝工艺赋予薄膜更多的功能和优势。
随着科技的不断进步和应用领域的不断拓展，相信真空镀铝聚酯薄膜将会有更广阔的发展空间，为各行各业带来更多的创新和突破。
