关于高频的信号的知识
电路中的低频高频
电路中的低频高频摘要：1.电路中的低频和高频概念2.低频和高频对元器件的影响3.电容、电感等元器件在低频和高频下的特性4.如何选择适合的元器件正文：一、电路中的低频和高频概念在电子电路中，低频和高频是描述信号频率特性的两个概念。
低频指的是频率较低的信号，通常具有较高的波形幅度和较慢的变化速率。
高频则指频率较高的信号，具有较低的波形幅度和较快的变化速率。
在实际应用中，低频信号主要用于传输基带信号，而高频信号则主要用于传输宽带信号。
二、低频和高频对元器件的影响低频和高频对电路中的元器件性能具有重要影响。
在低频电路中，元器件的主要性能指标是其直流特性和低频特性。
而在高频电路中，元器件的主要性能指标则是其高频特性和阻抗特性。
因此，针对不同的应用场景，需要选用具有合适特性的元器件。
三、电容、电感等元器件在低频和高频下的特性1.电容：电容的低频特性好，高频特性较差。
随着频率的增加，电容的容抗会降低，从而使得高频信号更容易通过。
然而，电容的充放电速度较慢，这限制了其在高频电路中的应用。
2.电感：电感的低频特性较差，高频特性好。
随着频率的增加，电感的感抗会增加，从而阻碍高频信号的通过。
这一特性使得电感在高频电路中具有较好的性能。
3.晶体管：晶体管的低频特性和高频特性均较好。
晶体管可以放大和开关高频信号，同时在低频信号处理方面也有良好的性能。
四、如何选择适合的元器件在选择元器件时，需要根据电路的实际需求来权衡各个性能指标。
对于低频电路，应选择具有较好低频特性的元器件，如大电容；对于高频电路，应选择具有较好高频特性的元器件，如小电容和电感。
此外，还需要考虑元器件的稳定性、可靠性和成本等因素。
高频通讯技术的原理和应用

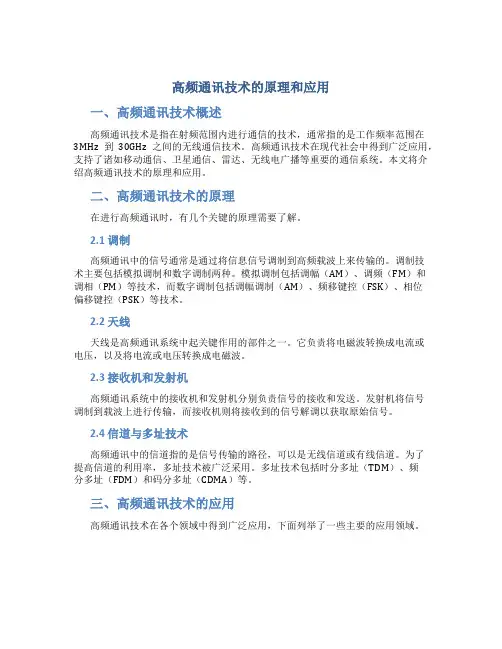

高频通讯技术的原理和应用一、高频通讯技术概述高频通讯技术是指在射频范围内进行通信的技术，通常指的是工作频率范围在3MHz到30GHz之间的无线通信技术。
高频通讯技术在现代社会中得到广泛应用，支持了诸如移动通信、卫星通信、雷达、无线电广播等重要的通信系统。
本文将介绍高频通讯技术的原理和应用。
二、高频通讯技术的原理在进行高频通讯时，有几个关键的原理需要了解。
2.1 调制高频通讯中的信号通常是通过将信息信号调制到高频载波上来传输的。
调制技术主要包括模拟调制和数字调制两种。
模拟调制包括调幅（AM）、调频（FM）和调相（PM）等技术，而数字调制包括调幅调制（AM）、频移键控（FSK）、相位偏移键控（PSK）等技术。
2.2 天线天线是高频通讯系统中起关键作用的部件之一。
它负责将电磁波转换成电流或电压，以及将电流或电压转换成电磁波。
2.3 接收机和发射机高频通讯系统中的接收机和发射机分别负责信号的接收和发送。
发射机将信号调制到载波上进行传输，而接收机则将接收到的信号解调以获取原始信号。
2.4 信道与多址技术高频通讯中的信道指的是信号传输的路径，可以是无线信道或有线信道。
为了提高信道的利用率，多址技术被广泛采用。
多址技术包括时分多址（TDM）、频分多址（FDM）和码分多址（CDMA）等。
三、高频通讯技术的应用高频通讯技术在各个领域中得到广泛应用，下面列举了一些主要的应用领域。
3.1 移动通信移动通信是高频通讯技术的主要应用之一。
通过将语音、数据和视频信号调制到高频载波上进行传输，实现了无线通信的便利性。
目前主流的移动通信技术包括GSM、CDMA、LTE等。
3.2 卫星通信卫星通信利用卫星作为中转站点，将信号从发射站点传输到接收站点。
卫星通信可以实现地球上任意两点之间的长距离通信，具有广覆盖、高质量和高可靠性的特点。
3.3 雷达雷达是利用无线电波进行探测和测量的技术。
它可以通过发射无线电波并接收其回波来探测目标的位置和速度，被广泛应用于军事和民用领域，如飞机导航、天气预报等。
高频电子技术知识点
高频电子技术知识点高频电子技术是电子工程的一个分支领域，主要研究与应用高频信号处理技术和射频通信技术。
在通信、电子、电力、军事等领域中，高频电子技术都有着广泛的应用。
下面，我将就高频电子技术相关的知识点进行介绍。
一、基础电路元件电感：电感是利用电磁感应现象工作的元件，一般用L表示。
电感具有隔直阻交和储存磁能的特性。
高频电子中，电感常用于电路匹配、功率分配、滤波、耦合等。
电容：电容是在两个导体之间存在电场时，储存电荷的元件，一般用C表示。
在高频电子中，电容常用于隔交阻直、调谐、滤波、匹配、降噪等。
电阻：电阻是对电流流动的阻碍，一般用R表示。
在高频电子中，电阻常用于衰减、匹配、限流等。
二、射频器件管子：管子是射频放大中使用的一种器件，有普通三极管、场效应管、双极晶体管、集成放大器等。
管子有非常优秀的放大特性，广泛应用于射频功率放大、频率转换和混频等方面。
二极管：二极管主要用于小信号放大、检波、调制解调等。
常见的二极管有普通二极管、肖特基二极管、调制二极管、开关二极管等。
三极管：三极管在射频电路中被广泛应用，常见的三极管有高频三极管、大功率放大器三极管、全晶体三极管等。
三、射频传输线导线：导线也是射频电路中常见的元件，例如信号传输、匹配等器件组件。
导线的线径和长度会对射频信号的传输和损耗产生影响。
同轴电缆：同轴电缆是一种高频传输线路，具有很好的抗干扰性、低损耗特性和屏蔽性能。
同轴电缆具有较高的传输质量，常用于电缆电视、长距离干扰抑制等方面。
四、射频滤波器低通滤波器：低通滤波器可通过控制高频电路中的信号频率及其它参数，将高频电路中信号的高频成分滤除。
低通滤波器在通信系统中广泛应用，例如对去噪、数据整流处理等方面。
带通滤波器：带通滤波器是一种能够使某一频率范围内的信号通过的滤波器，可以通过对信号的频率范围的选择，使所需要的信号通过，而剩余的信号被滤除。
通常应用到在射频前端的所谓前置选频。
五、多路复用频分复用：频分复用是一种将多路低速信号合成成一个高速信号进行传输的技术。
电路中的低频高频

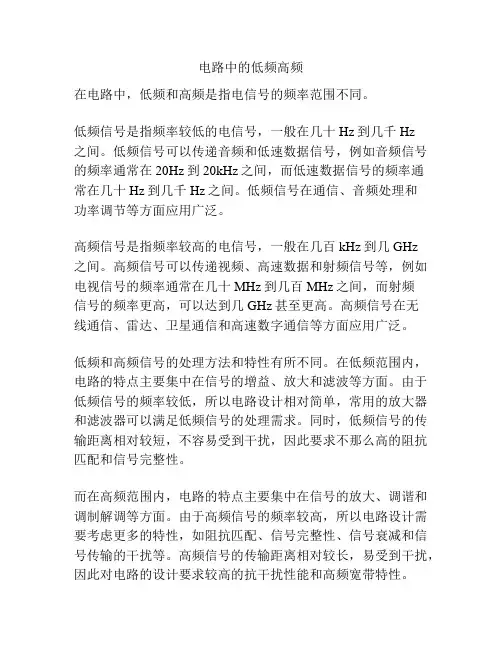

电路中的低频高频在电路中，低频和高频是指电信号的频率范围不同。
低频信号是指频率较低的电信号，一般在几十Hz到几千Hz之间。
低频信号可以传递音频和低速数据信号，例如音频信号的频率通常在20Hz到20kHz之间，而低速数据信号的频率通常在几十Hz到几千Hz之间。
低频信号在通信、音频处理和功率调节等方面应用广泛。
高频信号是指频率较高的电信号，一般在几百kHz到几GHz之间。
高频信号可以传递视频、高速数据和射频信号等，例如电视信号的频率通常在几十MHz到几百MHz之间，而射频信号的频率更高，可以达到几GHz甚至更高。
高频信号在无线通信、雷达、卫星通信和高速数字通信等方面应用广泛。
低频和高频信号的处理方法和特性有所不同。
在低频范围内，电路的特点主要集中在信号的增益、放大和滤波等方面。
由于低频信号的频率较低，所以电路设计相对简单，常用的放大器和滤波器可以满足低频信号的处理需求。
同时，低频信号的传输距离相对较短，不容易受到干扰，因此要求不那么高的阻抗匹配和信号完整性。
而在高频范围内，电路的特点主要集中在信号的放大、调谐和调制解调等方面。
由于高频信号的频率较高，所以电路设计需要考虑更多的特性，如阻抗匹配、信号完整性、信号衰减和信号传输的干扰等。
高频信号的传输距离相对较长，易受到干扰，因此对电路的设计要求较高的抗干扰性能和高频宽带特性。
在电路设计中，对于低频信号的处理常用的电路元件包括电阻、电容和电感等。
电阻用于限制电流的流动，电容用于储存和释放电荷，电感用于储存和释放磁能。
这些元件可以根据电路的需求进行组合，实现放大、滤波和调节等功能。
而对于高频信号的处理，则需要使用特殊的元件和技术，如高频放大器、射频滤波器和微波集成电路等。
高频放大器通常采用双极晶体管、场效应管或氮化镓管等，以实现高增益和宽带特性。
射频滤波器可以通过特定的电路结构和参数来实现对高频信号的滤波和调谐。
微波集成电路是一种在高频范围内工作的集成电路，常用于无线通信和雷达等应用。
高频的原理

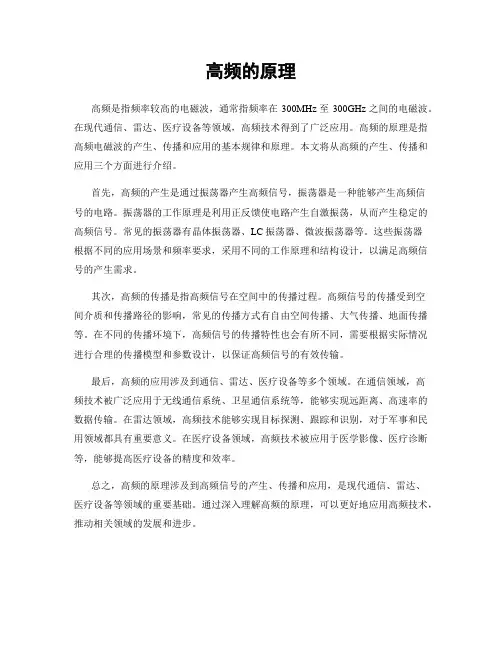

高频的原理
高频是指频率较高的电磁波，通常指频率在300MHz至300GHz之间的电磁波。
在现代通信、雷达、医疗设备等领域，高频技术得到了广泛应用。
高频的原理是指高频电磁波的产生、传播和应用的基本规律和原理。
本文将从高频的产生、传播和应用三个方面进行介绍。
首先，高频的产生是通过振荡器产生高频信号，振荡器是一种能够产生高频信
号的电路。
振荡器的工作原理是利用正反馈使电路产生自激振荡，从而产生稳定的高频信号。
常见的振荡器有晶体振荡器、LC振荡器、微波振荡器等。
这些振荡器
根据不同的应用场景和频率要求，采用不同的工作原理和结构设计，以满足高频信号的产生需求。
其次，高频的传播是指高频信号在空间中的传播过程。
高频信号的传播受到空
间介质和传播路径的影响，常见的传播方式有自由空间传播、大气传播、地面传播等。
在不同的传播环境下，高频信号的传播特性也会有所不同，需要根据实际情况进行合理的传播模型和参数设计，以保证高频信号的有效传输。
最后，高频的应用涉及到通信、雷达、医疗设备等多个领域。
在通信领域，高
频技术被广泛应用于无线通信系统、卫星通信系统等，能够实现远距离、高速率的数据传输。
在雷达领域，高频技术能够实现目标探测、跟踪和识别，对于军事和民用领域都具有重要意义。
在医疗设备领域，高频技术被应用于医学影像、医疗诊断等，能够提高医疗设备的精度和效率。
总之，高频的原理涉及到高频信号的产生、传播和应用，是现代通信、雷达、
医疗设备等领域的重要基础。
通过深入理解高频的原理，可以更好地应用高频技术，推动相关领域的发展和进步。
高频信号发生器的使用技巧与常见故障排除
高频信号发生器的使用技巧与常见故障排除高频信号发生器是一种常用的电子设备，主要用于产生高频信号。
它在电子实验、通信调试和无线电频谱分析等领域中具有重要的应用。
本文将介绍高频信号发生器的使用技巧与常见故障排除方法，帮助读者更好地理解和运用这一设备。
1. 高频信号发生器的基本原理首先，我们需要了解高频信号发生器的基本原理。
高频信号发生器主要由频率调节电路、振荡器和功放电路组成。
频率调节电路用于调节输出信号的频率，振荡器产生稳定的高频信号，而功放电路则将信号放大到足够的幅度。
这样，我们就能够通过高频信号发生器产生不同频率和幅度的信号。
2. 高频信号发生器的使用技巧接下来，我们将介绍一些高频信号发生器的使用技巧，以帮助读者更好地应用这一设备。
2.1 选择合适的输出频率在使用高频信号发生器时，我们需要根据具体需求选择合适的输出频率。
不同的应用场景对信号频率有不同的要求，因此我们需要根据实际情况进行设置。
2.2 调节信号幅度和波形除了频率，信号发生器还可以调节信号的幅度和波形。
通过调节幅度，我们可以控制信号的强弱；而通过调节波形，我们可以选择正弦波、方波、三角波等不同的波形。
2.3 使用输出接口高频信号发生器通常具有多种输出接口，例如BNC接口和N型接口。
我们需要根据实际情况选择合适的输出接口，并注意与被测设备的连接方式。
2.4 注意频率的稳定性和精度在进行精确的实验和调试时，我们需要关注高频信号发生器的频率稳定性和频率精度。
通过选择质量好的设备，我们可以获得更为稳定和精确的信号输出。
3. 常见故障排除方法尽管高频信号发生器是一种高质量的设备，但仍然存在一些常见的故障情况。
在遇到故障时，我们可以采取以下方法进行排除。
3.1 检查电源和电缆连接首先，我们需要检查高频信号发生器的电源和电缆连接是否正常。
有时候，故障可能是由于电源问题或不良的电缆连接引起的。
3.2 检查频率调节电路如果高频信号发生器无法正常输出信号或频率不稳定，我们需要检查频率调节电路。
超高频信号发生器的原理和工作原理解析
超高频信号发生器的原理和工作原理解析超高频信号发生器是一种能够产生高频信号的设备，广泛应用于无线通信、电子测量、雷达、无线电电视等领域。
在本文中，我们将深入探讨超高频信号发生器的原理和工作原理。
1. 超高频信号发生器的原理超高频信号发生器的原理基于振荡电路的工作原理。
振荡电路是一种能够产生连续震荡信号的电路，在超高频信号发生器中，主要采用谐振回路作为振荡器。
谐振回路由电感、电容和电阻组成，其中电感和电容用于存储电能，电阻用于阻尼振荡。
当电能在电感和电容之间循环流动时，将产生振荡信号。
超高频信号发生器通常使用压控振荡器（VCO）来控制频率，通过改变电容或电感的数值来调整输出信号频率。
超高频信号发生器还常使用晶体振荡器来提供稳定且精确的基准频率。
晶体振荡器利用晶体的机械振动特性产生高稳定性的频率，这个频率之后通过倍频电路进行倍频，得到所需的超高频信号。
2. 超高频信号发生器的工作原理超高频信号发生器的工作原理主要包括振荡电路的激励、放大和输出阶段。
首先，在激励阶段，超高频信号发生器通过外部的参考信号（一般为一个较低频率的参考信号）来激励振荡电路。
这个参考信号将通过倍频电路或锁相环电路放大到所需的频率，然后与振荡电路的输出信号进行比较，并通过反馈回路来维持振荡电路的稳定工作。
其次，在放大阶段，超高频信号发生器将使用放大器来增强振荡电路的输出信号。
放大器通常采用高频功率放大器，以确保输出信号的幅度和质量。
高频功率放大器使用功率放大技术，通过提供足够的电流和电压使得高频信号能够在大范围内传输。
最后，在输出阶段，超高频信号发生器将通过天线或其他适配器将信号输出到目标设备或电路中。
输出信号的频率和功率将根据设备和应用的要求进行调整和控制。
3. 简述超高频信号发生器的应用超高频信号发生器作为一种高性能、高频率的信号源，在许多领域中具有广泛的应用。
在无线通信领域，超高频信号发生器用于测试和调试无线电设备、通信系统和终端设备。
高频信号接收发射原理
高频信号的接收与发射是电磁波通信技术的基础，涉及到调制、传输、解调等过程。
以下是一些基本原理：发射原理1. 调制（Modulation）：模拟调制：调幅（AM）和调频（FM）是两种常见的模拟调制方式。
AM通过改变载波信号的幅度来传递信息，而FM通过改变载波信号的频率来传递信息。
数字调制：常见的数字调制方式有振幅键控（ASK）、频率键控（FSK）、相位键控（PSK）和正交幅度调制（QAM）。
数字调制可以提高传输的抗干扰能力和数据传输速率。
2. 功率放大：为了使信号能够在远距离传播，需要将调制后的信号进行功率放大。
3. 天线发射：经过放大后的信号通过天线发射出去。
天线的作用是有效地将电能转换为电磁波能量，并向空间中传播。
接收原理1. 天线接收：电磁波传播到接收端后，通过天线接收并转换为电信号。
2. 滤波与放大：接收到的信号可能包含多个频率成分，需要通过滤波器过滤掉不需要的频率成分，然后对信号进行放大，以适合后续处理。
3. 解调（Demodulation）：模拟解调：将调制信号还原为原始信息。
例如，通过检波器将调幅信号的幅度转换回原始音频信号。
数字解调：将数字调制信号转换回数字信息。
这通常涉及到相干解调、非相干解调等技术。
4. 信号处理：解调后的信号可能还需要经过一系列信号处理，如去噪、量化、编码等，以适应后续的传输或处理需求。
在整个过程中，高频信号的发射与接收都涉及到各种不同的电子元件和技术，如振荡器、放大器、调制解调器、天线等。
这些技术的发展和完善，使得无线通信成为了现代社会不可或缺的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于反射驻波的实验高频信号傅送分析为了了解信号的传送，可以以图3的实验说明。
使用长度为30m的同轴电檀线，在电缆综的左端连接脉冲发生器，在右端连接50Ω的终端负载。
在此一状态下，产生脉冲宽度为0.1μs=100ns的单次脉冲。
图3 脉冲信号传送实验(使用30m的同轴电缆做为实验。
由信号源发射脉波宽幅为lOOns(10MHz)的单次脉波冲)照片29所示的是以示彼器的ch A(上方)连接脉波发生器，以ch B(下方)连接负载端做为观测。
由波形中可以发现ch A的脉波发生器端舆ch B的负载端亩产生时间上的差距。
照片29 在同轴电缆上传送脉冲波的情形(5V/div，100ns/div)(图3的实验结果，由脉波发生器所发射的脉波，经由同轴电缆传送到负载端子此时会在同轴电缆线上产生传送时间的延迟。
在空间的电波传播速度为光速，但是，在同轴电缆线内的傅播速度要乘以速度系敷(ÿ=0.62)之所以会产生此一时间差的原因，可以用图4所示的电缆线内的信号传送原理来解释。
在图(a)中，在脉波产生的同时，於同轴电缆线内会产生电缆面发生了电场，此後，电荷住负载端移动而产生电流，因而会发生磁场。
也即是，随着时间的经过，信号会以(a)→(b)→(c)的情况前进。
这种情况与连续波的高频信号传送相同。
双重电波……前进波舆反射波的产生高频信号以电波形式在电缆线内传播，很快就到达电缆线的终端。
在电缆线终端所连接的负载，会将所传送来的高频能量消耗。
此时，假设传送电缆线的阻抗为Z，终端负载的阻抗为ZL。
而在Z不等于ZL，也即是在阻抗没有匹配的状态下，无法将高频能量完全消耗，所剩下的能量成分会返回至信号源端。
因此，在传送电缆线上，除了有从信号源传送至负栽的前进波以外，还有从负载端返回至信号源的反射波存在。
关於反射波的存在，可以使用图3的电路实验。
照片30所示的为观察结果。
照片(a)为终端负载ZL=50Ω，也即是在阻抗匹配的情况下，所得到的波形。
由於前进波的能量会在终端负载消耗掉，因此，不会产生反射波。
照片(b)为将终端负载取开，成为开路状态下的情形，照片(c)为将终端短路成为非匹配状态下的情形。
由於前进波的能量没有在终端负载消耗掉，因此，会有反射波产生。
照片30 前进波与反射波的情形(5V/diV，lOOns/div)(为了观测反射波，发射单次脉冲，在ZL=50Ω的阻抗匹配状态下，不会发生反射波。
如果将负载开路，前进波会维持原状反射。
在同轴电缆线30m上的往返时间只花了约0.3μS。
如果将负载短路，前进波会反相而反射。
反射波的相位在ZL<50Ω时，会反转。
)(a)阻抗匹配良好(b)负载端开路(c)将负载端短路前进波+反射波……驻波的产生如图6所示，将高频信号利用传送电缆线传送。
如果将终端负载设为开路时，由於前进波会在负载端反射，因此在电缆线上同时存在有前进波与反射波。
此时，将前进波与反射波合成，便会在电缆线上产生电压波形，此一电压波形与时间无关，在同一位置发生，因此称其为驻波(Standing wave)。
前进波(进行波)与反射波的关系可以用反射系数表示。
其关系如下：=反射波的振幅/前进波的振幅，又=(ZL-Z)/(ZL+Z)图6 驻波产生分析(前进波与反射波在传送路径上合成後便成为驻波，此驻波与时间无关永远维持一定的波形)=反射波的振幅/前进波的振幅，或者=(ZL-Z)/(ZL+Z)另外，在传送路径上所形成电压的最大值Vmax与最小值Vmin之比，虽然称为电压驻波此VSWR，但一般的情况仅以驻波此SWR替代。
SWR可以用以下式子表示。
SWR=Vmax/Vmin或SWR=（1+︱T︱）/（1-︱T|)如何降低传输过程中的高频功率损耗--阻抗匹配高频信号所使用的机器或电缆线，都有其固有的阻抗，一般的机器阻抗为50Ω或75Ω。
各高频机器间连接时，为了有效率地传送功率，需要阻抗匹配良好，俗称“阻抗匹配”。
图7所示的为阻抗匹配与功率的关系。
在圆(a)的电路中，假设传送方的输出阻抗为r，负载方的阻抗为R，则供应至负载的功率P为在此，令r=50Ω，改变R值而求功率P，会得到如图(b)所示的图形。
由此，可以看出在R=r时，所供应的功率P为最大，此称为阻抗匹配。
信号的大小表示分贝[dB]关於放大率、增益与信号的大小，一般均用用分贝[dB]表示。
表示方法如表1所示有3种方法。
高频电路的增益是指功率增益。
(注：国内“常用对数”表示为lg，也即log10X；原文为log，现保留，下同。
)▲相对位准用dB表示对於放大器的放大率或电阻的衰减度而言，为一种相对的表示方法，此时可以用输人为基准，表示输出的大小。
功率放大率Gp，可以表示如下。
Gp=10㏒(Po/Pi)[dB]▲绝对位准用dBm表示以1mW为基准的表示方法。
也即是以Pm=1mW为基准值，例如，P=100mW时，用dBm 可以表示如下。
Gm=10 ㏒(P/Pm)=10log100=20dBm▲绝对位准用dBμ表示以1μV为基准的表示方法。
也即是以Vp=1μV为基准值。
例如，V=1V时，用dBμ可以表示如下。
Gv=20㏒(V/Vμ)=20㏒106=120dBdBμ对於高频电路的测试，可以使用如图8所示的标准信号发生器SSG(Standard Signal Generator)做为信号源，此一SSG的输出常用dBm与dBμ表示。
此处，dBm为功率的输出表示。
也即是，SSG的输出在连按ZL=50Ω负载并取得阻抗匹配状态下的输出值。
而dBμ为SSG的输出端子为开路状态下的输出电压值。
因此，如果在输出端连接ZL=50Ω的负载时，实际的输出值比此SSG的表达值小6dB。
图8 SSG的输出位准(对於SSG的轮出位准可以用dBm或dBμ表示。
此时dBm为SSG在阻抗匹配状态下的输出值，而dBμ为输出开路状态下的输出值。
)备注栏：关於dBμ与dBm▲dBμ是以1μV为基准的电压表示。
例如，1mV可以用60dBμ表示。
又，SSG的输出位准是在无负载情况下的表示值。
▲dBm为1mW为基准的电功率表示。
例如，0.0lmW可以用-20dBm表示。
又，SSG的输出位准为在额定负载情况下的表示值。
（数字信号及其频谱）高频放大器设计与制作放大电路可以说是模拟信号处理电路的基本单元，尤其对高频接收机与发射机而言。
在接收机里，放大电路要将从天线所输入的µV单位的小信号加以放大，在发射机方面，功率放大电路也要将信号放大至以W为单位的信号级别。
在本章中，将依次分析小信号高频放大器，宽频带放大器，功率放大器等3种不同类型的放大电路。
2-1 在高频放大电路所要求的特性对於所使用的频带的功率增益要高在直流放大和低频放大电路中，增益(Gain)一般是指电压增益；而在高频率电路中，增益一般常用功率增益来表示。
例如，在图2-1所示的电路中，由天线所输入的信号为-30dBm(0.00lmW)，当高频放大器的功率增益为25dB时，输出信号变成为-5dBm。
图2-1 高频电路的增益为功率增益(在高频放大器中，一般是以每级功率增益限制在20~30dB 的程度来设计。
如图若输入信号为-30dBm，增益为25dB时，放大後的信号成为-5dBm。
) 产生的杂讯要很小S/N称为信噪比，常用于表示信号的品质，反映具体信号中有用信号和杂讯的比率。
如图2-2所示，由於放大器在放大信号的同时，内部本身也会产生杂讯，故信号在输出端较之输入端的S/N值要小，品质会变差。
对於由於放大而造成信号S/N变化，可以用杂讯指数NF表示。
理想放大器的NF为0dB。
图2-3所示的为改善NF的例子，在杂讯指数为8dB的接收机，连接前置放大器(pre-amplifier)的高频放大器。
此时的前置放大器的NF为2dB，功率增益为25dB。
因此，连接前置放大器後的NF可以用以下公式表示。
将数值代人此公式，可以得到连接前置放大器後的NF成为NF=10log[1.58+(6.3-1)/316]=2.03dB由此可以看出，加入前置放大器，可以改善全体的NF，而得到高增益，低杂讯的放大器。
图2-2放大器的杂讯指数NF(S/N为表示信号品质的值。
在高频放大器中，由於放大器内部会产生杂讯，导致S/N恶化。
利用杂讯指数NF，可以分析由於内部杂讯而使S/N降低的情况。
内部没有杂讯的放大器称为理想放大器，其NF为0dB。
)图2-3 改善杂讯指数NF截取点(IP：intercept point)要高高频放大电路的输入信号有很多复杂成分，尤其是在高频放大电路的选择性在不很高时，更有可能输入多种成分的输入信号。
因此，在高频放大电路中，由於多种成分的信号间会互相干扰而产生多余的信号。
另外，由於放大电路的非直线部分也会产生高谐波，这些信号互调，也会产生多余的信号。
由于以上情况的存在，所产生的信号成为对於接收机造成干扰的假像(SpuriOtIS)成分、高谐波成分等杂讯。
在这里，把影响最严重的3次互调失真成分与信号进行比较，这以比较可以用截取点(Intercept Point)表示。
图2-4所示的为截取点的方法。
在图上的信号电平与3次相互调变失真的电平相等的点，称为截取点。
由於实际的放大器电平已达饱和，因此用虚线所示的假想延长线来求出截取点。
图2-4 截取点(在高频放大电路中，目的信号以外的干扰信号成分称为假像成分，假像成分中，最构成问题的是第3次互调失真。
基本信号与第3次互调失真泣准为相同的点，称的为截取点。
) 小结：在实际的高频放大电路设计中，最重要的是要针对以上三点来展开设计，这很重要。
