功放接线示意图
FU50推挽输出的功放典型线路图

FU50推挽输出的功放典型线路图25W×2 EL34推挽功放由于受到电子管器件本身的特性限制,业余制作胆机功放的输出功率一般都不太大,尤其是采用单端输出功放时,其输出功率更小,通常仅数瓦,一般不超过10W。
对于一台10W的功率放大器,它往往只能提供1~2W的平均工作功率。
因为当进行高保真重放时,由于节目源的动态大,平均功率为1~2W时的峰值功率已经超出10W,从而加大了放音失真,特别是采用灵敏度较低的音箱时,失真情况更趋严重。
在国际电工委员会(IEC)有关高保真度家用声频功率放大器最低性能要求中就作了规定,要求功放的额定输出功率应≥10W。
由此可知,如果要较好地欣赏包括大型交响乐等曲目在内的各类音乐节目的话,一台10W×2的功放是最起码的要求。
一般而言,20~30W×2的额定功率才能达到高保真重放的基本目标。
本文详细介绍一款EL34 25W×2功放的制作,供需要较大输出功率的胆机爱好者仿制。
一.基本结构胆机的输出功率主要取决于输出级电子管型号及其采用的电路程式。
就电路程式而言,要成倍提高其输出功率的话,通常采用两种方式。
对于单端甲类放大,可以将两只输出功率管并联起来使用,如图1(a)所示。
与单管工作相比,在工作电压保持不变的前提下,屏极电流增大1倍,输出功率也增大1倍,而输入电压和失真则保持不变。
此外,由于双管并联,内阻减小一半,负载电阻也减小一半。
因此只要加大电源的电流容量,并把输出变压器的一次侧阻抗减小一半,很容易把单管A类输出改成双管并联A类工作方式。
实际上,输出变压器的一次侧阻抗并非一定要严格地减小一半,也已能获得比单管工作时大得多的输出功率。
例如,300B作单端A类工作时,输出变压器一次侧阻抗为3~3.5kΩ。
当改为双管并联A类工作时,输出变压器一次侧阻抗可采取1.5~1.6kΩ,此时输出功率大致为单管时的2倍。
不过,如果找不到现成的阻抗为1.5~1.6kΩ的输出变压器,也可以采用一次侧阻抗为2~3kΩ的输出变压器来代用。
TDA2030A BT大功率功放低音炮电路图

TDA2030A BT大功率功放低音炮电路图此功放是以集成电路TDA2030为中心组成的功率放大器,具有失真小、外围元件少、装配简单、功率大、保真度高等特点,很适合无线电爱好者和音响发烧友自制!套件采用4个TDA2030A组成双通道的BTL电路。
套件所用的电阻为金属膜电阻,小电解电容使用22UF,两个大滤波电容为4700UF/25V(实测耐压可达40v左右)小体积电解电容,其它电容采用金属化CBB无极性电容。
电路板设计精良,噪音小,美观大方,一推出就得到广大网友的喜爱。
既然是DIY 产品,就存在升级的地方,比如说将TDA2030A代换成1875表现可能会更出众。
之所以本站没有选用1875的原因是它的成本太高啦!“不惜成本,只求效果”的烧友可以将本板继续DIY一套音响成百上千是很正常的事!TDA2030A是目前性价比最高的功放集成块之一,内部有完善的过载及过热保护,是入门级功放制作的绝佳选择。
TDA2030A的工作电压范围较广,从±6~±22V都可以正常工作。
今天就让我们用TDA2030A来做一款BTL功放。
BTL电路的特点就是在相同的供电电压下,可以得到较普通功放两倍以上的输出功率(这一点音响爱好者都是知道的)。
下图为TDA2030A BTL功放的电路图,在±16V供电的时候可输出34W的功率,想获得更大的输出功率可提高供电电压,但最高不可超过±22V。
TDA2030A BTL电路套件实物图及原理图和电源电路:其中的一个通道,立体声只需做两个同样的电路就可以了。
制作过程:只要跟着一步一步将所需元件装上去,保管一装就OK,无需任何的调试。
先安装电阻和跳线,电阻全部为金属膜电阻。
接着是四个22U/25V和两个10U/50V的电容,电容为电解电容。
还有四个0.1U 以及两个1U的汤姆逊金属化CBB无极性电容。
虽然这些电容较普通电容贵上不少,但高品质的电容换来的是稳定的性能以及较高的信噪比,声音更加圆润顺耳,到主角TDA2030A上场了,一共用了四个TDA2030A,每两个组成一个通道的BTL电路。
中控及音响接线示意图

反馈抑制器 FK601
RVVP0.75*2
电源线:RVV1.0*3
电源线:RVV1.0*3
~
RVVP0.75*2 RVVP0.75*2
Hale Waihona Puke 调音台 MGP24XRVVP0.75*2
音量控制模块
电源线:RVV1.0*3 电源线:RVV1.0*3
电源线:RVV1.0*3
电源线:RVV1.0*3
电源线:RVV1.0*3 电源线:RVV1.0*3
电源线:RVV1.0*3
电源线:RVV1.0*3*4
电源~220V
~
电源线:RVV4.0*3
电源线:RVV1.0*3
电源线:RVV1.0*3
电源时序器 DY802
R232控制线:RVV0.5*4
电源线:RVV1.0*3 R232控制线:RVV0.5*4
无线 触摸 屏
无线 接收 器
网线: UTP5
中央控制主机 ZK60WF
RVV0.5*4 墙面触控模块
RVVP0.75*2
匀衡器 EQ231S
RVVP0.75*2
数字音频处理器 DSP240
RVVP0.75*2
功放机 MX3500
RVVP0.75*2
功放机 MX3500
音箱线:RVV1.0*2*2
音箱线:RVV1.0*2*2
音箱 QT-F08
音箱 QT-F08
音箱 QT-F08
R232控制线:RVV0.5*4
电源线:RVV1.0*3
~
电源线:RVV1.0*3
R232控制线:RVV0.5*4
R232控制线:RVV0.5*4
视频线 75-5 VGA RGB
HDMI
功放电路图

功放维修图解目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。
基本电路由差动输入级、电压放大级、电流放大级(推动级)、功率输出级和保护电路组成。
附图A是结构框、图B是实用电路例图,有结构简单的基本电路形式,也有增加了辅助电路和补偿电路的复杂电路形式。
本文把常见的OCL电路分解成几块,从电路的简单原理,常见的电路构成,检查时电路的识别,维修的基本方法逐个进行介绍。
认识了局部电路拼出整个电路图时功放的维修就相对容易多了。
C是电压分布图。
电压测量是功放检修中基本方法,电压分布是以输入端到输出端为0V中轴线,越向上红色越深表示正电压越高,越向下蓝色越深表示负电压越低。
图B这种全对称电路电压也正负对称,是检修测量的主要依据。
一、差动输入级图1是最基本的差动(差分)输入级电路,它由两个完全对称的单管放大器组合而成,两个管的基极分别是正负输入端。
一个输入端作为信号输入用,另一个输入端为反向输入末端负反馈用。
因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。
输入级有单差动和双差动之别,单差动电路简洁,双差动对称性好。
从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级,相邻的同型号管子就是差动的另一半。
输入端接的是一个管的基极则是单差动,如接着两个管的基极,就是双差动。
为克服电源波动对电路的影响,图2在差动放大器的发射极增加了恒流源。
有的在集电极增加了镜流源如图3,保证了差动两管静态电流的一致性。
图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。
图5、6、7 是常见的三种恒流源电路,尤其是图6这种利用二极管箝位方式用的最多,两个二极管将三极管基极稳定在1.4V左右,在电源电压波动时,差动级的静态电流保持不变,提高了放大器的稳定性。
图8、9镜流源中两个三极管基极相连,发射极电阻相同,流过两管的电流一样,像照镜子一样确保差动两个管的静态电流一致性。
这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源,它最明显的特点就是基极上接有二极管或稳压管。

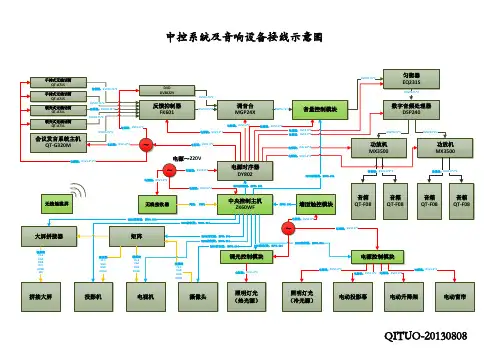

中控及音响接线拓扑示意图_2.0

电源线:RVV1.0*3
~
电源线:RVV1.0*3
R232控制线:RVV0.5*4
R232控制线:RVV0.5*4
视频线 75-5 VGA RGB
HDMI
调光控制模块
电源线:RVV1.0*3
电源线:RVV1.0*3
电源控制模块
电源线:RVV1.0*3 电源线:RVV1.0*3
RVV0.5*4 墙面触控模块
RVVP0.75*2
匀衡器 EQ231S
RVVP0.75*2
数字音频处理器 DSP240
RVVP0.75*2
功放机 MX3500
RVVP0.75*2
功放机 MX3500
音箱线:RVV1.0*2*2
音箱线:RVV1.0*2*2
音箱 QT-F08
音箱 QT-F08
音箱 QT-F08
音箱 QT-F08
大屏拼接器
视频线 75-5 VGA RGB DVI HDMI SDI
视频线 75-5 VGA RGB
HDMI
R232控制线:RVV0.5*4
矩阵
视频线 75-5 VGA RGB HDMI
R232控制线:RVV0.5*4
R232控制线:RVV0.5*4 R232控制线:RVV0.5*4
电源线:RVV1.0*3
拼接大屏
投影机
电视机
摄像头
照明灯光 (热光源)
照明灯光 (冷光源)
电动投影幕
电动升降架
电动窗帘
QITUO-20130808
反馈抑制器 FK601
RVVP0.75*2
电源线:RVV1.0*3
电源线:RVV1.0*3
FU50推挽输出的功放典型线路图

FU50推挽输出的功放典型线路图25W×2 EL34推挽功放由于受到电子管器件本身的特性限制,业余制作胆机功放的输出功率一般都不太大,尤其是采用单端输出功放时,其输出功率更小,通常仅数瓦,一般不超过10W。
对于一台10W的功率放大器,它往往只能提供1~2W的平均工作功率。
因为当进行高保真重放时,由于节目源的动态大,平均功率为1~2W时的峰值功率已经超出10W,从而加大了放音失真,特别是采用灵敏度较低的音箱时,失真情况更趋严重。
在国际电工委员会(IEC)有关高保真度家用声频功率放大器最低性能要求中就作了规定,要求功放的额定输出功率应≥10W。
由此可知,如果要较好地欣赏包括大型交响乐等曲目在内的各类音乐节目的话,一台10W×2的功放是最起码的要求。
一般而言,20~30W×2的额定功率才能达到高保真重放的基本目标。
本文详细介绍一款EL34 25W×2功放的制作,供需要较大输出功率的胆机爱好者仿制。
一.基本结构胆机的输出功率主要取决于输出级电子管型号及其采用的电路程式。
就电路程式而言,要成倍提高其输出功率的话,通常采用两种方式。
对于单端甲类放大,可以将两只输出功率管并联起来使用,如图1(a)所示。
与单管工作相比,在工作电压保持不变的前提下,屏极电流增大1倍,输出功率也增大1倍,而输入电压和失真则保持不变。
此外,由于双管并联,内阻减小一半,负载电阻也减小一半。
因此只要加大电源的电流容量,并把输出变压器的一次侧阻抗减小一半,很容易把单管A类输出改成双管并联A类工作方式。
实际上,输出变压器的一次侧阻抗并非一定要严格地减小一半,也已能获得比单管工作时大得多的输出功率。
例如,300B作单端A类工作时,输出变压器一次侧阻抗为3~3.5kΩ。
当改为双管并联A类工作时,输出变压器一次侧阻抗可采取1.5~1.6kΩ,此时输出功率大致为单管时的2倍。
不过,如果找不到现成的阻抗为1.5~1.6kΩ的输出变压器,也可以采用一次侧阻抗为2~3kΩ的输出变压器来代用。
皇冠功放xlc2500接线说明

皇冠功放xlc2500接线说明
1、首先看看功放和音响的后面,音频线是否齐全;如果没有,就要先到五金店中购买一段,不必太长,否则也会盘起来放在后面。
2、找一把老虎钳或剪刀也可以,把音频线线头出剥除外表面的胶皮层,露出里面的铜线,一般都是两种颜色:黄铜色和银色。
3、拨好皮,把铜线稍微用手拧几圈使铜线硬度更强些,然后看到功放后面有红色和黑色接线柱,黄铜色的接红色柱;银色的接黑色柱。
4、音频线的另一端同样接到音响后面,有的音响是接线柱式,有的更方便,是卡扣式,用手指压下卡扣,把线捅进去,然后松手,线就被卡扣夹住。
5、两个音响的话,要分别把线接在Left和Right两边,就是左边和右边各接一条线。
6、功放和音响连接好以后,就要给功放输入声音源,声音源一般的情况使用DVD播放机就可以,如果允许的话,也可以使用笔记本等,更加灵活。
连接线需要使用两头都是莲花头的音频线两根,DVD 后面插在OUTPUT下的L和R声道输出声音信号,在功放上同样插在L和R上,但是注意是INPUT输入下。
这样声音就会从DVD输出到功放,然后再从功放输出到音响了。
常用机器功放-天线开关接线图

常用机器功放-天线开关接线图常用机器功放-天线开关接线图b.gif [第一节不开机故障分析一、开机小电流5-15MA左右(主要原因是CPU没有工作)●时钟电路没有正常(13M和32.768K)----电压、AFC、频率●时钟晶体本身损坏;----更换晶体●时钟晶体产生了信号,但没有送到CPU;----查晶体输出到CPU之间的线路●时钟晶体供电不正常(查电源或晶体供电管)●复位电压不正常,主要是复位电路工作不正常(查电源电路或单独的复位管)●CPU供电不正常,通常是电源IC没有输出VCC电压或供电管本身没有供电引起●CPU本身损坏(直接更换)二、开机电流在30-60MA左右(主要是逻辑电路工作不正常)●字库电路工作不正常●供电不正常●复位不正常(有加电复位和开机复位)●片选不正常●数据线和地址线不正常●字库本身损坏,(指字库内部暂存或字库内部断脚)●CPU损坏(指CPU内断脚或控制器损坏,MOBLINK系列CPU坏会有80-150MA的死电流)●字库内的程序错乱。
三、开机大电流(指按下开机键的电流比正常开机电流要大很多,200—600MA不等)主要是电源供电负载漏电引起开机大电流,检修这类故障,要对电路熟悉或了解主板器件的功能和供电方式,在它们这些器件旁通常有大个的电容,这些电容的正极就是供电端,测电容正极电路的反向阻值,即可知道这条供电线是否漏电。
四、加电就大电流(指把电源夹在主板的正负极就漏电)主要是直接由电池供电的元件损坏引起,如功放电路,电源电路,供电管,充电电路,与电源线相连的对地小元件等。
第二节不能关机不能关机:指手机可以开机,功能正常,但是不能关机(故障通常出在关机电路)●关机电路中的元件损坏●CPU损坏●主板关机电路有断线(电源到CPU或关机管到电源断线)●电源IC损坏第三节自动开机自动开机:加电就开机了手机开机有两种方式,一种是高电平开机,另一种是低电平开机。
第一种方式:高电平开机开机线的一端被强加了一个高电平引起。
