任意位置(即不和三个坐标轴方向一致的情况)的管道如何表 示?24页右下角图。 图5-1女厕污水管的系统图 3、管道系统:一般按照系统分别绘制,避免混乱。
5.2.1 给水排水系统图的图示特点
4、房屋构件位置的表示。见图 5、管径、坡度、标高。DN50-公称直径50mm。
见图,见图,见图。 给水是压力流,不设置坡度。排水是重力流,需要
5.1.1 给水排水平面图的图示特点
4、卫生器具平面图:常用配水器具和卫生设备。 多数器具设备是工业定型产品;有些构筑物是现场 砌筑的;水箱有结构设计人员绘制。 设备专业做什么?
5、给水排水平面图:见第5页图。 当管道数量超过一根时,予以编号; 判别管道数量的方法:给水,每一室外引水管算一个管道; 污废水以每一室外承接排水管的检查井为一个管道;管道可 见性的处理;
读图方法
各层平面图:哪些房间布置卫生设备、几个管道系 统等;
管道系统图:给水系统(上行下给式、下行上给 式);废、污水系统;
管道类型代号
J
F
W
1
4
3
管道系统编号
5.2 给水排水系统图
反映室内给水排水的水平安排和布置。而连接各管 路的管道系统因其在空间转折较多,上下交叉重叠, 一般在平面图中无法完整且清楚地表达,因此需要 一个同时能反映空间三个方向的图来表示—给水排 水系统图。

给水排水工程图

给水排水工程图
给水管可按每一室 外引入管为一系统,污 、废水管道以每一个承 接排水管的检查井为一 系统。
系统索引符号
7)管道系统及立管的编号
图中有立管时,用 指引线标上立管代号 XL,X 表示的是管道类 别(如J,W、F 或P) 代号;若一种系统的立 管数在两个或两个以上 时,应注出管道类别代 号、立管代号及数字编 号。
室内给排水平面图——图示特点
4)房屋平面图 给排水平面图中所画的房屋平面图仅作为管道系统各组成
部分的水平布局和定位基准。仅需抄绘房屋的墙身、柱、门窗 洞、楼梯、台阶等主要构配件,至于房屋的细部和门窗代号等 均可略去。
房屋平面图的轮廓图线都用细线(0.25b)绘制。底层平 面图要画全轴线,其他楼层平面图可仅画边界轴线。±0.000 所在平面图上应画出指北针。
.
有道程民或阁干
,
困及不用高楼管
难地许建压中敷
. .(
,
的下在筑水建设
地水底工箱筑在
方位层共和物顶
高地建水上层
,
敷 设 管 道
面 下 敷 设 管
筑 或 生 产 流

用 于 多 层
需 设 蓄 水 箱
的 顶 棚 上 或
室内给水工程图
平面布置图 给水管网轴测图(正面斜轴测图)
室内给排水平面图——图示特点
轴测图中管道标高标注如图:
管道代号:通常取自汉语拼音,应优先采用制 图标准中规定的符号,若没有,可自行建立, 但应在图样中说明。在工程实践中,国内许多 设计单位为了与国际接轨,采用的管道代号来 自于英文名称的首字母。
5)管道的标注:②坡度
给坡 当水度污系可、统注废的在水管管路段的因旁横为 是边管压或采力引用流出标,线准当上坡不,度设在时置坡,坡度在 度数图时字中,前可可须省不加略标代不注号坡“,度而i”。在, 数施字工排下说水边明系再中统以写的箭明管头即路表可一示。般 都坡是向重(力指流向,下所游以)在。排 水横管的旁边都要标注 坡度。

五层宿舍楼给排水平面图

五层宿舍楼给排水平面图
上22餐厅灶台置物架操作台厨 房售菜窗口,甲方自理上22活动室下18上18下22宿舍宿舍上18宿舍卫卫走廊宿舍2%2%女儿墙外排水详闽93J01-16-2共5处16.8001%200200520016600520016600274002800500020020070006100610020020017005500400017005500400052001660061002002740028007000500061002006100200274002800700050006100170055004000日 期签 名暖 通专 业电 气签 名日 期实 名结 构给排水专 业建 筑实 名施工图审查批准单位 :第一版施工图审查批准书证号 :注册建筑师执业章注册结构师执业章图纸专用章建设单位 :工程名称 :宿舍楼审 定审 核工程负责人专业负责人校 对制 图设 计图 名 :一层给排水管道平面图图 别工程编号水 施图 号2/6170015001440120013001200卫卫3/6图 号水 施工程编号图 别二~五层给排水管道平面图图 名 :设 计制 图校 对专业负责人工程负责人审 核审 定宿舍楼工程名称 :建设单位 :图纸专用章注册结构师执业章注册建筑师执业章施工图审查批准书证号 :第一版施工图审查批准单位 :实 名建 筑专 业给排水结 构实 名日 期签 名电 气专 业暖 通签 名日 期4/6图 号水 施工程编号图 别屋顶给排水管道平面图图 名 :设 计制 图校 对专业负责人工程负责人审 核审 定宿舍楼工程名称 :建设单位 :图纸专用章注册结构师执业章注册建筑师执业章施工图审查批准书证号 :第一版施工图审查批准单位 :实 名建 筑专 业给排水结 构实 名日 期签 名电 气专 业暖 通签 名日 期日 期签 名暖 通专 业电 气签 名日 期实 名结 构给排水专 业建 筑实 名施工图审查批准单位 :第一版施工图审查

小高层住宅楼给排水系统设计CAD布置图

小高层住宅楼给排水系统设计CAD布置图
80x40(横贴)米黄色哑光面砖80x40(横贴)米黄色哑光面砖RFRF100100100100窗洞高窗洞宽≥15001122墙厚1-1≥100≥100墙厚2-230-4050排汽管密封材料金属箍砂浆防水台防水层150-20012-253000缝宽12-25mm干燥、松散材料(石子等)50D50≥350D分隔缝(或玻璃条、铜条),缝宽5-20mm(缝内可注胶,或刷深色涂料,起到分色作用)花岗石一般抹灰面砖外墙分隔缝窗洞口窗间墙窗洞口93047009304700930470080x40(横贴)米黄色哑光面砖生活给水管接来De501.化粪池做法见相应国标给排水图集,通气管须接至室外隐蔽安全处。注:2.化粪池井盖应做好密封措施,隔墙应按标准图做好通气孔。WL1FL1沉箱侧地漏DN50FL2洗衣机专用地漏DN50De110De110De110本层顶侧墙透气De110接往2,3,4层给水支管De25JL2,3,4JL1接往2,3,4层给水支管De25JL2,3,4接往3,4层给水支管De25JL3,4接往4层给水支管De25JL4WL1沉箱侧地漏DN50FL2De110De110WL1FL1沉箱侧地漏DN50FL2洗衣机专用地漏DN50De110De110De110WL1FL1沉箱侧地漏DN50FL2De110De110De110水表DN15De110G2-4B11国标2号钢混化粪池接道路污水检查井-1.30-1.20DN200接道路污水检查井De110接道路污水检查井WL1De110本层顶侧墙透气De110YL1De110YL2De110YL1De110YL2De110YL1De110YL2De110接道路雨水检查井De110接道路雨水检查井De110YLDe110排到下层屋面STAMPREGISTRANTDRAWING TITLESITE PLANCRAFTPRO. NO.工程代号图 纸 名 称A.

室内给排水平面图完整系统图

室内给排水平面图完整系统图

室内给排水平面图中小型工程:给水、排水情况不复杂,可以在一张平面图上既绘制给水平面图内容,又绘制排水平面图内容;有关管道、设备的图例应区分清楚;高层建筑及其它较复杂的工程:给水平面图和排水平面图应分开绘制,可以分别绘制生活给水平面图、生产给水平面图、消防给水平面图、污水排水平面图、雨水排水平面图等;给排水平面图:根据不同的楼层位置分为不同的平面图,可以分别绘制底层给排水平面图、标准层给排水平面图、楼层给排水平面图、屋顶给排水平面图、屋顶雨水排水平面图有些设计将这部分放在建筑施工图中绘制、给排水平面大样图;一:标准层给水排水平面图1、绘制建筑平面图2、绘制给排水设备图例3、布置给排水立管、绘制给排水管线图层——给水管线圆命令——半径25给水立管,间距内墙50布置卫生设备位置和立管位置,绘制给水管线图层——污水管线圆命令——半径25排水立管厨房、卫生间分别布置一根立管根据卫生设备位置和排水立管位置布置排水管线4、标注给排水立管引线设置命令: _qleader标注菜单栏—引线指定第一个引线点或设置S <设置>: //直接回车,进行设置5、绘制图题按照教材P86-P88页设定文字高度,比例可设定为1:100;二、卫生间大样图为了更清晰地反映出给排水的情况,在给排水平面图中,只有卫生间、厨房和洗衣房有给排水除雨水和消防;因此,绘制卫生间大样图的最简单方法就是将平面图中的多余图形删除,修改即可;三、室内给排水系统图系统图:采用轴测原理绘制的能够反映管道、设备三维空间关系的图样,也称轴测图;室内给水系统图和排水系统图通常分开绘制,分别表示给水系统和排水系统的空间关系;图形的绘制基础是各层给排水平面图,在绘制给排水系统图时候,可以把平面图中标出的不同给排水系统单独拿出来绘制成系统图,它能反映系统从下至上全方位的关系;四、室内给排水系统图的组成用单线表示管道,用图例表示卫生设备,用轴测投影的方法一般采用45度三等正面斜轴测绘制出的反映某一给排水或者整个给排水系统空间关系的图样,称为给排水系统图;在给排水系统图中,因为上下关系与高度对应,所以是固定的,而左右关系、前后关系会因为轴测投影方位不同而变化;一般情况下,把房屋的南面作为前面,把房屋的北面作为后面,把房屋的西面作为左面,把房屋的东面作为右面;五、举例1、绘制给水系统主管道草图设置:2、绘图-多段线绘制给水系统室外水平主管道,长度18000,并插入水表节点3、选择直线继续绘制室外给水管道,追踪角度为225度,输入4000,4、绘制连接2根给水立管的给水管道,长度60006、绘制编号为JL1和JL2的给水立管,长度162007、绘制楼层图层——楼层直线命令——长度1000,复制8、绘制第一根给水立管第6层的给水支管图层——给水管道直线命令,追踪角度为225度和90度,绘制系统图中的阀门长200,宽40和水表长160,宽40直线命令——追踪角度225度,180度,45度,绘制包括水表,阀门在内的部分给水管线长1780使用同样的方法绘制第6层其余的给水管线斜标注的快捷键是DAL,平行标注是DLI绘制各安装卫生设备处的给水管线绘制给水龙头图层——水龙头直线将绘制的水龙头相应的布置在各个用水设备处由于每层的给水管线相同,因此可以将上面绘制的第6层的给水管线复制移动到其它各层文字标注圆半径330绘制其它楼层的给水管线、标注给水管线直径使用引线标注命令标注给水立管标注给水管线标高、用水设备给水点标高、楼层标高打断被遮住的管线排水系统图图层-排水图例将存水湾和排水设备标注示意图组合布置排水立管图层-排水管线直线命令--绘制室外排水管线直线命令--绘制排水立管布置楼层图层-楼层绘制第6层的排水管道根据建筑给排水专业知识,第6层的排水管道在第五层的房顶布置图层——排水管线直线命令——绘制排水管线PL1排水立管在第6层的排水管道布置PL2排水立管在第6层的排水管道布置PL3排水立管在第6层的排水管道布置PL4排水立管在第6层的排水管道布置将排水图例插入到第6层排水管道中将图例插入PL1排水立管在第6层的排水管道中将图例插入PL2排水立管在第6层的排水管道中将图例插入PL3排水立管在第6层的排水管道中将图例插入PL4排水立管在第6层的排水管道中绘制其它各层的排水管道其它各层的排水管道布置与其对应的第6层管道布置相同,可以复制到其它各层;绘制伸顶通气帽和打断被遮住的排水管线图层-排水管线将伸顶通气帽复制到每个排水立管顶部将遮住的排水管线打断打断前和打断后:。

某综合大楼全套给排水及消防设计图

某综合大楼全套给排水及消防设计图

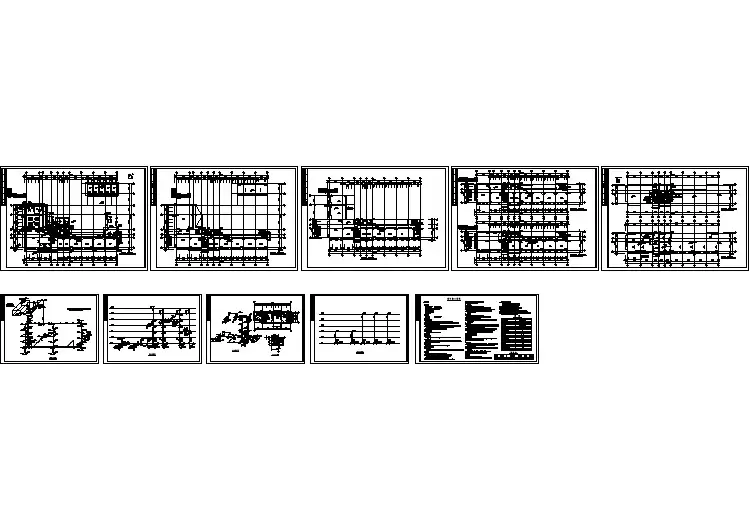

1:150会议室二层给排水、消防平面图3.600办公室办公室办公室办公室3.000建 筑电 气给 排 水结 构暖 通NC4818M1021M1021M1021M1021M1021M1021M1021M1021M0821M0821M1518C1518C0918C1518C0918C0918上下上下办公室M1021M10211:150四层给排水、消防平面图上下上下办公室办公室1:150六层给排水、消防平面图下18.000电梯控制间18.700水箱间18.000C2412M1221M1021M1021FM1021乙C4818M1021M1021M1021M1021M1021M1021M1021M1521M0821M0821C1518C0918C1518C2121C0918C0918M1021C241210.800FM1024甲M1518男卫女卫男卫女卫会议室办公室办公室办公室办公室办公室FM1524甲上下下C4818M1021M1021M1021M1021M1021M1021M0821M0821C1518C0918C1518C0918C0918C2412M1518男卫女卫M1021M1021大会议室M102114.400办公M1521M1021M1021办公办公办公办公车库餐厅1:150收税厅一层给排水、消防平面图%%p0.000-0.750-0.750厨房招待间招待间办公室办公室办公室库房-0.600-0.750车库车库车库车库0.5%0.5%-0.750MLC4827MLC48271:12M1021M1021M1021M1021M1021M1021M1021M1021M1521M1521C2415M1527M1527M1521C2121C2121M1521M1521M0821M0821M1527C1518C0918C1518C0918上上C1518C1518C1518C1518C1518JLM2

某十一层高档住宅楼给全套排水设计图纸

某十一层高档住宅楼给全套排水设计图纸
花园露台KT主卧室餐厅上储藏室电井客 厅上储藏室厨房卧室客 厅30.800上储藏室餐厅客 厅30.800厨房餐厅卧室主卧室主卧室30.800卧室业专负责青岛北洋建筑设计有限公司工程审审持主核定图计对绘设校位设单建名图工程称名图日工编号期程号案方注册签师字总 数程筑工建乙级1513022责目项负批准下办公室下花池电井储物室下办公室业主委员会及居委会%%p0.000美容美发厅办公室下便利店主卧室33.600下客厅上空上人屋面电梯机房电井33.60033.600上人屋面下35.500客厅上空客厅上空主卧室33.60033.600下主卧室卧室主卧室卧室电井餐厅厨房客 厅客 厅客 厅5.6008.400餐厅卧室卧室厨房餐厅卧室主卧室14.00011.200卧室主卧室电井餐厅卧室厨房客 厅25.20022.400客 厅餐厅卧室卧室厨房餐厅客 厅办公室干洗店卧室主卧室卧室主卧室主卧室一层给排水平面图 1:100 XL-1XL-2XL-1XL-2XL-1XL-2XL-1FL-1WL-1WL-2FL-2WL-3WL-4FL-3FL-4FL-5FL-6WL-7FL-7FL-8FL-9WL-5WL-6WL-8WL-9YL-1YL-2NL-1NL-2NL-3NL-4NL-5NL-6NL-7二-六层给排水平面图 1:100 十一层给排水平面图 1:100 19.600阁楼层给排水平面图 1:100 七-十层给排水平面图 1:100 建 筑电 气给 排 水结 构暖 通地址:青岛东海路38954272号天林花园 电话: 图纸版权属我公司,图纸经有关部门批准后方可实施。专 业姓 名日 期 姓 名专 业日 期 16.80028.000XL-1XL-2XL-3XL-4XL-5XL-7XL-8XHXHXHXL-6FL-1WL-1FL-1WL-1FL-1WL-1FL-1WL-1WL-2FL-2WL-2FL-2FL-2WL-2WL-2

7.1.17.1室内给水排水系统施工图识读方法

7.1.17.1室内给水排水系统施工图识读方法
当建筑物的给水引入管或排水排出管的数量超过1根时宜进行编号,系统编号的标志是在直径为10~12 毫米的圆圈内过中心画一条水平线,水平线上面是用大写的汉语拼音字母表示管道的类别,下面用阿 拉伯数字编号。
给水排水附近构筑物,如阀门井、水表井、检查井、化粪池等多于一个时应进行编号,宜用构筑物代 号后加阿拉伯数字方法编号。
平面图:平面图主要内容有建筑平面的形式,各用水设备及卫生器具的平面位置类型,给水排水系统的 出入口位置编号,地沟位置及尺寸,干管走向、立管及其编号、横直管走向和位置及管道安装方式等。
系统图:主要内容有系统的编号及立管编号,用水设备及卫生器具的编号,管道的走向与设备的位置关 系,管道及设备的标高,管道的管径坡度,阀门种类及位置等。系统图一般用1~2张,给水系统图一张, 排水系统图一张。
室内管道应标注绝对标高,室外管道宜标注绝对标高,当无绝 对标高资料时可标相对标高。
给水排水施工图一般规定 管径尺寸应以mm为单位。
水煤气输送钢管(镀锌或非镀锌)、铸钢管,管径以 公称直径DN表示(如DN15、DN50)
无缝钢管、焊接钢管(直缝或螺旋缝)、钢管、不锈 钢管等管材,管径以外径D×壁厚δ表示(如D108×4、 D159×4等)
图例
名称
图例
法兰连接
法兰堵盖
承插连接
盲板
活接头
弯折管
管堵 管道丁字下接
管道丁字上接 管道交叉
给水排水施工图相关图例
名称
图例
闸阀
角阀
三通阀
四通阀
截止阀
电动阀
液动阀
气动称 隔膜阀 气开隔膜阀 气闭隔膜阀 温度调节阀 压力调节阀 电磁阀 止回阀 消声止回阀
持压阀 泄压阀 球阀
图例
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

室内给排水平面图
中小型工程:给水、排水情况不复杂,可以在一张平面图上既绘制给水平面图内容,又绘制排水平面图内容。

有关管道、设备的图例应区分清楚。

高层建筑及其它较复杂的工程:给水平面图和排水平面图应分开绘制,可以分别绘制生活给水平面图、生产给水平面图、消防给水平面图、污水排水平面图、雨水排水平面图等。

给排水平面图:根据不同的楼层位置分为不同的平面图,可以分别绘制底层给排水平面图、标准层给排水平面图、楼层给排水平面图、屋顶给排水平面图、屋顶雨水排水平面图(有些设计将这部分放在建筑施工图中绘制)、给排水平面大样图。

一:标准层给水排水平面图
1、绘制建筑平面图
2、绘制给排水设备图例
3、布置给排水立管、绘制给排水管线
图层——给水管线
圆命令——半径25(给水立管),间距内墙50
布置卫生设备位置和立管位置,绘制给水管线
图层——污水管线
圆命令——半径25(排水立管)
厨房、卫生间分别布置一根立管
根据卫生设备位置和排水立管位置布置排水管线
4、标注给排水立管
引线设置
命令: _qleader(标注菜单栏—引线)
指定第一个引线点或[设置(S)] <设置>: //直接回车,进行设置
5、绘制图题
按照教材P86-P88页设定文字高度,比例可设定为1:100。

二、卫生间大样图
为了更清晰地反映出给排水的情况,在给排水平面图中,只有卫生间、厨房和洗衣房有给排水(除雨水和消防)。

因此,绘制卫生间大样图的最简单方法就是将平面图中的多余图形删除,修改即可。

三、室内给排水系统图
系统图:采用轴测原理绘制的能够反映管道、设备三维空间关系的图样,也称轴测图。

室内给水系统图和排水系统图通常分开绘制,分别表示给水系统和排水系统的空间关系。

图形的绘制基础是各层给排水平面图,在绘制给排水系统图时候,可以把平面图中标出的不同给排水系统单独拿出来绘制成系统图,它能反映系统从下至上全方位的关系。

四、室内给排水系统图的组成
用单线表示管道,用图例表示卫生设备,用轴测投影的方法(一般采用45度三等正面斜轴测)绘制出的反映某一给排水或者整个给排水系统空间关系的图样,称为给排水系统图。

在给排水系统图中,因为上下关系与高度对应,所以是固定
的,而左右关系、前后关系会因为轴测投影方位不同而变化。

一般情况下,把房屋的南面作为前面,把房屋的北面作为后面,把房屋的西面作为左面,把房屋的东面作为右面。

五、举例
1、绘制给水系统主管道
草图设置:
2、绘图-多段线
绘制给水系统室外水平主管道,长度18000,并插入水表节点
3、选择直线继续绘制室外给水管道,追踪角度为225度,输入4000,
4、绘制连接2根给水立管的给水管道,长度6000
6、绘制编号为JL1和JL2的给水立管,长度16200
7、绘制楼层
图层——楼层
直线命令——长度1000,复制
8、绘制第一根给水立管第6层的给水支管
图层——给水管道
直线命令,追踪角度为225度和90度,绘制系统图中的阀门(长200,宽40)
和水表(长160,宽40)
直线命令——追踪角度225度,180度,45度,绘制包括水表,阀门在内的部分给水管线
长1780
使用同样的方法绘制第6层其余的给水管线斜标注的快捷键是DAL,平行标注是DLI
绘制各安装卫生设备处的给水管线
绘制给水龙头
图层——水龙头
直线
将绘制的水龙头相应的布置在各个用水设备处
由于每层的给水管线相同,因此可以将上面绘制的第6层的给水管线复制移动到其它各层
文字标注
圆半径330
绘制其它楼层的给水管线、标注给水管线直径
使用引线标注命令标注给水立管
标注给水管线标高、用水设备给水点标高、楼层标高
打断被遮住的管线
排水系统图
图层-排水图例
将存水湾和排水设备标注示意图组合
布置排水立管
图层-排水管线
直线命令--绘制室外排水管线
直线命令--绘制排水立管
布置楼层
图层-楼层
绘制第6层的排水管道
根据建筑给排水专业知识,第6层的排水管道在第五层的房顶布置
图层——排水管线
直线命令——绘制排水管线
PL1排水立管在第6层的排水管道布置
PL2排水立管在第6层的排水管道布置
PL3排水立管在第6层的排水管道布置
PL4排水立管在第6层的排水管道布置
将排水图例插入到第6层排水管道中
将图例插入PL1排水立管在第6层的排水管道中
将图例插入PL2排水立管在第6层的排水管道中
将图例插入PL3排水立管在第6层的排水管道中
将图例插入PL4排水立管在第6层的排水管道中
绘制其它各层的排水管道
其它各层的排水管道布置与其对应的第6层管道布置相同,可以复制到其它各层。

绘制伸顶通气帽和打断被遮住的排水管线图层-排水管线
将伸顶通气帽复制到每个排水立管顶部将遮住的排水管线打断
打断前和打断后:。
