中国电视制式标准
中国电视制式标准
中国电视制式标准是指在电视信号的传输、接收和处理过程中所采用的一系列规范和标准。
以下是关于中国电视制式标准的详细介绍：
1. 视频信号标准：
中国电视采用PAL制式，这是一种使用较广泛的一种彩色电视制式。
PAL制式的视频信号标准如下：
* 图像水平清晰度：不小于300线。
* 图像垂直清晰度：不小于250线。
* 宽高比：4:3。
* 场频：50Hz或60Hz。
* 行频：15.625kHz或15.750kHz。
2. 音频信号标准：
中国电视采用伴音调频（FM）或伴音调幅（AM）方式，音频信号标准如下：* 频率范围：FM方式的频率范围为87-108MHz，AM方式的频率范围为535-1605kHz。
* 调制方式：FM方式采用调频调制，AM方式采用调幅调制。
* 音频采样率：44.1kHz或48kHz。
* 比特率：16bit或24bit。
3. 彩色电视制式：
中国电视采用PAL制式，其基本原理是采用彩色副载波对亮度信号和色度信号同时进行调制，以实现彩色显示。
PAL制式的彩色副载波频率为 4.43MHz，偏置为6.5MHz。
4. 图像和伴音信号调制方式：
中国电视采用调幅调制方式对图像信号进行调制，同时采用调频调制方式对伴音信号进行调制。
调幅调制具有较好的抗干扰性能，但会引入一些图像失真。
调频调制具有
较好的音频质量，但抗干扰性能稍差。
5. 图像分辨率和扫描行数：
中国电视的图像分辨率为720×576像素，扫描行数为625行。
这些参数与PAL 制式标准一致。
6. 色彩空间：
中国电视采用RGB色彩空间，这是一种常用的色彩空间之一。
RGB色彩空间通过红、绿、蓝三种基本颜色的组合来生成各种颜色，具有较高的颜色表现能力。
7. 视频压缩格式：
中国电视采用MPEG-2视频压缩格式，这是一种广泛使用的视频压缩格式之一。
MPEG-2具有较好的压缩性能和图像质量，适用于各种电视节目的制作和传输。
8. 音频压缩格式：
中国电视采用MPEG-1音频压缩格式，这是一种常用的音频压缩格式之一。
MPEG-1具有较好的压缩性能和音频质量，适用于各种电视节目的制作和传输。
总之，中国电视制式标准是在综合考虑技术、经济、社会等多方面因素的基础上确定的，旨在规范电视信号的传输、接收和处理过程，提高电视节目的质量和稳定性。
电视制式1080i720p1080p
1080i是一种高清晰度电视信号格式，“1080”表示垂直方向有1080条水平扫描线，“i”表示采用交错式扫描视频显示方式（interlaced scan）。
1080i先扫描单数的垂直画面，再扫描双数的垂直画面，故只需要1080p一半的带宽，但是碰到高速移动的物体时，物体周围就有晃动现象。
早期的高清析度电视都是这种规格，因为早期的带宽较小，无法一次送出全部，故用这种方式一次送一半来减少带宽。
[编辑本段]相关说明电视的画面清晰度是以水平清晰度作为单位。
通俗地说，我们可以把电视上的画面以水平方向分割成很多很多扫描线，分得越细，这些画面就越清楚，而水平线数的扫描线数量也就越多。
清晰度的单位是“电视行(TVLi ne)”也称线。
意思是从水平方向上看，相当于将每行扫描线竖立起来，然后乘上4：3或者16：9的宽高比，构成水平方向的总线数。
以下是几种常见的电视扫描格式：D1为480i格式，和NTSC模拟电视清晰度相同，525条垂直扫描线，483条可见垂直扫描线，4：3 或16：9，隔行/60Hz，行频为15.25KHz。
D2为480P格式，和逐行扫描DVD规格相同，525条垂直扫描线，480条可见垂直扫描线，4：3 或16：9，分辨率为640×480，逐行/60Hz，行频为31.5KHz。
D3为1080i格式，是标准数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，16：9，分辨率为1920×1080，隔行/60Hz，行频为33.75KHz。
D4为720p格式，是标准数字电视显示模式，750条垂直扫描线，720条可见垂直扫描线，16：9，分辨率为1280×720，逐行/60Hz，行频为45KHz。
D5为1080p格式，是标准数字电视显示模式，1125条垂直扫描线，1080条可见垂直扫描线，16：9，分辨率为1920×1080逐行扫描，专业格式。
此外还有576i，是标准的PAL电视显示模式，625条垂直扫描线，576条可见垂直扫描线，4：3或16：9，隔行/50Hz，记为576i或625i。
电视机制式标准(1)
在必要时改变存储的内容。它主要用来存储节目频道和其他控制信息。辅助
电源 部分为控制系统提供常各电源，当合上电源｀总开关，而电源控制开关
开路的情况下，可对电源进行遥控 。
v
屏幕显示分字符显示和彩条显示，其中宇符显示包括选台节目信道编号、
电视频段、电视制式名称等， 主要用于遥控选频道时显示；彩条显示，包括
部分。键矩阵电路的功能及工作原理 与遥控发射器面板上的键矩阵电路相似，
输送到控制中心的功能信息码值也与遥控接收电路输出的功能信 息码值相同。
当不用遥控发射器控制时，则可以通过电视机面板上的键矩阵来实现对电视
机的各种功能的 直接控制。节目存储器EPROM或E＇PROM是一个可编程只
读存储器，它既可以将写人的内容长期保存，即使 掉电也不会消失；又可以
v
控制部分由遥控发射器、控制中心、控制电压形成、遥控接收解码和一
些外围电路组成。除遥控发射器 外，其余部分都在电视机内部。控制部分的
原理及工作过程如下：
v
当使用者按下遥控发射器面板上某一功能键时，就产生相应的二进制功
能指令数码值，再由编码器进行 编码，形成功能传输指令信号，并被其高频
振荡器及分频电路所产生的38kHz载波信号所调制，形成含有 功能信息的脉
送往解码电路和同步分离电路处理。伴音通道部分包括 伴音中放、鉴频和低放，其作用是将第二伴音中 频信
号经过放大、鉴频和低放后，去推动扬声器发出电视伴 音。解码电路部分包括亮度通道、色度通道、 矩阵、
末级视放和色同步通道等，其作用是解出彩色三基色R， G，B信号，并将R，G，B信号送往显像管。 图像重显 部分包括同步扫描电路、会聚电路、校正电路和显像管 电路等，其作用是产生光栅，并重显清晰 和稳定的彩 色图像。控制电路部分在图8－4－2中再作介绍。电源 电路部分包括整流、滤波、变压和稳压 等，其作用是 提供电视机各个部分正常工作所需要的稳定的直流电压。
模拟电视制式和数字电视标准
目前各国在信源编码-视频音频编码方案上已统一于MPEG-2标准。无论针对哪种传输媒介，从节目复用器和传送复用器中生成的都是标准的MPEG-2的TS码流。当进行数字广播时，根据传输媒介，选用相应的传输系统，通过纠错编码和调制，将TS码流变换成射频信号。
MPEG-2标准从1990年开始研究，1994发布DIS。它是一个直接与数字电视广播有关的高质量图像和声音编码标准。 MPEG-2可以说是MPEG-1的扩充，因为它们的基本编码算法都相同。但MPEG-2增加了许多MPEG-1所没有的功能，例如运动向量的精确度提高到半个像素；由于关键帧里存在特殊向量，扩展了错误冗余；离散余弦变换中可选择精度；超前预测模式；质量伸缩性（在同一视频流中可容忍不同质量的图象）；支持VBR，提供了位速率的可变性能(scalability)功能；增加了隔行扫描电视的编码。
在数字通信系统中，定性而论，传输效率越高，传输可靠性越差；效率越低，可靠性越高，即提高有效性与提高可靠性是一对矛盾，实际通信系统设计的任务就是在这两者之间作综合考虑。例如在卫星通信中，由于信号衰减很严重，传输信号常淹没在噪声中，可靠性问题变得十分尖锐，因此采用了QPSK调制技术。QPSK具有很强的抵抗幅度干扰的能力，但传输效率比较低，仅为2bit/s/Hz。而在数字微波通信中，由于干扰较小，信道环境较好，因此采用了256QAM这种高效调制技术，传输效率高达8bit/s/Hz，但256QAM抗干扰的
③ MPEG-2声音，写成MPEG-2 Audio，规定声音数据的编码和解码，是MPEG-1 Audio的扩充，支持多个声道，标准名是ISO/IEC 13818-3：1998 Information technology - Generic coding of moving pictures and associated audio information - Part 3：Audio。
PAL与NTSC制式
PAL与NTSC制式常见的电视信号制式是PAL和NTSC，另外还有SECAM等。
NTSC即正交平衡调幅制。
PAL为逐行倒像正交平衡调幅制。
PAL电视标准PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL 电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL电视标准用于中国、欧洲等国家和地区。
NTSC电视标准NTSC电视标准，每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*486, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
PAL制式和NTSC制式PAL制式和NTSC制式（PAL制式和NTSC制式的区别与转等换【PAL制式】很多人都知道有NTSC和PAL两大制式，那到底什么是NTSC制式？什么是PAL制式呢？简单的说，NTSC和PAL属于全球两大主要的电视广播制式，但是由于系统投射颜色影像的频率而有所不同。
NTSC是National Television System Committee的缩写，其标准主要应用于日本、美国，加拿大、墨西哥等等，PAL是 Phase Alternating Line (逐行倒相)的缩写。
它是西德在1962年指定的彩色电视广播标准，它采用逐行倒相正交平衡调幅的技术方法，克服了NTSC制相位敏感造成色彩失真的缺点。
西德、英国等一些西欧国家，新加坡、中国大陆及香港，澳大利亚、新西兰等国家采用这种制式。
PAL由德国人Walter Bruch在1967年提出，当时他是为德律风根(Telefunken)工作。
“PAL”有时亦被用来指625 线，每秒25格，隔行扫描，PAL色彩编码的电视制式。
PAL制式中根据不同的参数细节，又可以进一步划分为G、I、D等制式，其中PAL－D制是我国大陆采用的制式。
这两种制式是不能互相兼容的，如果在PAL制式的电视上播放NTSC的影响，画面将变成黑白，NTSC制式的也是一样。

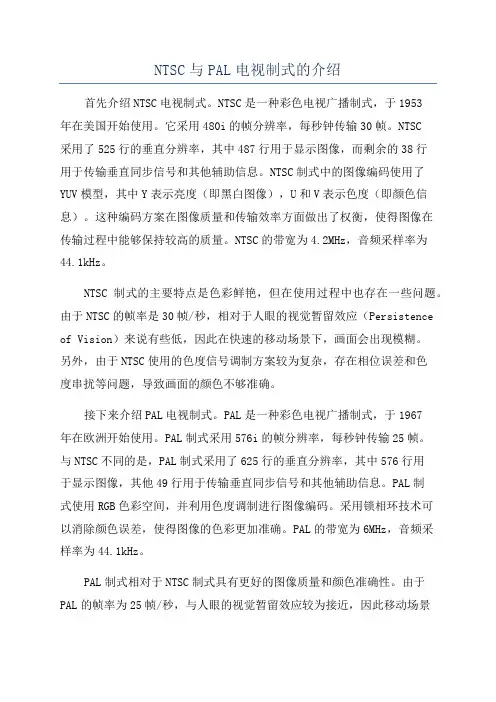

NTSC与PAL电视制式的介绍
NTSC与PAL电视制式的介绍首先介绍NTSC电视制式。
NTSC是一种彩色电视广播制式，于1953年在美国开始使用。
它采用480i的帧分辨率，每秒钟传输30帧。
NTSC采用了525行的垂直分辨率，其中487行用于显示图像，而剩余的38行用于传输垂直同步信号和其他辅助信息。
NTSC制式中的图像编码使用了YUV模型，其中Y表示亮度（即黑白图像），U和V表示色度（即颜色信息）。
这种编码方案在图像质量和传输效率方面做出了权衡，使得图像在传输过程中能够保持较高的质量。
NTSC的带宽为4.2MHz，音频采样率为44.1kHz。
NTSC制式的主要特点是色彩鲜艳，但在使用过程中也存在一些问题。
由于NTSC的帧率是30帧/秒，相对于人眼的视觉暂留效应（Persistence of Vision）来说有些低，因此在快速的移动场景下，画面会出现模糊。
另外，由于NTSC使用的色度信号调制方案较为复杂，存在相位误差和色度串扰等问题，导致画面的颜色不够准确。
接下来介绍PAL电视制式。
PAL是一种彩色电视广播制式，于1967年在欧洲开始使用。
PAL制式采用576i的帧分辨率，每秒钟传输25帧。
与NTSC不同的是，PAL制式采用了625行的垂直分辨率，其中576行用于显示图像，其他49行用于传输垂直同步信号和其他辅助信息。
PAL制式使用RGB色彩空间，并利用色度调制进行图像编码。
采用锁相环技术可以消除颜色误差，使得图像的色彩更加准确。
PAL的带宽为6MHz，音频采样率为44.1kHz。
PAL制式相对于NTSC制式具有更好的图像质量和颜色准确性。
由于PAL的帧率为25帧/秒，与人眼的视觉暂留效应较为接近，因此移动场景下的图像表现更加清晰。
此外，PAL制式的色度编码方案更加简单，减少了相位误差和色度串扰的问题，进一步提高了图像的色彩准确性。
总的来说，NTSC和PAL电视制式在图像编码和传输方面都有所区别。
NTSC制式在色彩鲜艳和移动场景下的表现较好，而PAL制式在图像质量和色彩准确性上更为出色。

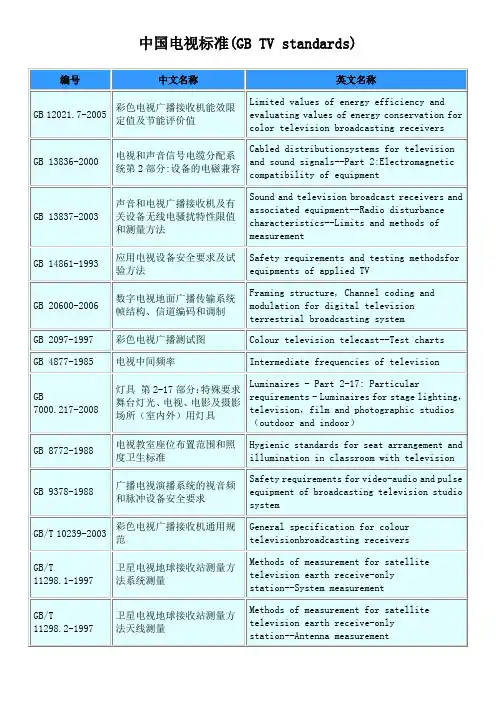

中国电视标准
编号 中文名称 英文名称 Limited values of energy efficiency and evaluating values of energy conservation for color television broadcasting receivers
GB/T 11318.7-1996
GB/T 11318.8-1996
GB/T 11318.9-1996
GB/T 11442-1995
GB/T 11443.4-1989
Domestic satellite communication earth 国内卫星通信地球站总技术 stations--General technical 要求第四部分:电视 /调频载 requirements--Part 4:Television/ frequency 波通道 modulation carrier channel Transmitter， receiver and ground communication equipment used in domestic 国内卫星通信地球站发射、 接 satellite communication earth 收和地面通信设备技术要求 stations--Technical requirements--Part 第三部分:电视/ 调频设备 3:Equipment for television/frequency modulation 电视广播激励器通用技术条 件 General specification for television broadcasting exciter Requirements for the interconnections and matching of color television broadcast receivers and other equipment Methods of reliability testing for universal CCTV systems Methods of measurement for monochromeuniversal CCTV camera Technical parameters for short distance optical cable transmission of broadcasting and television
常见的电视信号制式是PAL和NTSC
剖析720P 1080i和1080P常见的电视信号制式是PAL和NTSC，另外还有SECAM等。
NTSC即正交平衡调幅制。
PAL为逐行倒像正交平衡调幅制。
什么是PAL制式呢？什么是NTSC制式？简单的说，NTSC和PAL属于全球两大主要的电视广播制式，但是由于系统投射颜色影像的频率而有所不同。
NTSC是National Television System Committee的缩写，其标准主要应用于日本、美国，加拿大、墨西哥等等，PAL则是Phase Alternating Line的缩写，主要应用于中国，香港、中东地区和欧洲一带。
这两种制式是不能互相兼容。
PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL电视标准用于中国、欧洲等国家和地区。
NTSC电视标准，每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*486, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
电影放映的时候都是每秒24个胶片帧。
而视频图像PAL制式每秒50场，NTSC制是每秒60场，由于现在的电视都是隔行场，所以可以大概认为PAL制每秒25个完整视频帧，NSTC制30个完整视频帧。
电影和PAL每秒只差1帧，所以以前一般来说就直接一帧对一帧进行制作，这样PAL每秒会比电影多放一帧，也就是速度提高了1/24，而且声音的音调会升高。
这就是一些DVD爱好者不喜欢PAL制DVD的原因之一。
但是据说现在有些PAL制DVD采取了24+1的制作方法，就是把24帧中的一帧重复一次，从而获得跟电影一样的播放速度。
而NTSC因为每秒有30帧，不能直接一帧对一帧制作，所以要通过3-2PULLDOWN等办法把24个电影帧转成30个视频帧，这30个视频帧里所包含的内容和24个电影帧是相等的，所以NTSC的播放速度和电影一样。
我国电视制式标准
我国电视制式标准主要包括以下几种：
1. NTSC制式：NTSC制式是北美电视制式标准，我国曾在上世纪80年代初引进过该制式。
但由于NTSC制式的分辨率较低，无法满足高清电视的要求，目前已基本被淘汰。
2. PAL制式：PAL制式是欧洲电视制式标准，我国在上世纪80年代初引进过该制式，并在国内广泛应用。
目前，我国绝大部分地区采用PAL制式。
3. SECAM制式：SECAM制式是法国电视制式标准，我国曾在上世纪70年代末引进过该制式，但由于其与PAL制式的兼容性较差，目前已基本被淘汰。
目前，我国主要采用的是PAL制式。
此外，我国还制定了一些与电视制式相关的标准，如电视信号质量标准、电视接收机性能标准等。
这些标准对于保障电视信号的传输质量、保证电视节目的正常播出具有重要作用。
电视制式——精选推荐
电视制式3.1 彩色电视制式目前世界上现行的彩色电视制式有三种：NTSC 制、PAL 制和SECAM 制。
这里不包括高清晰度彩色电视HDTV (High-Definition television)。
1. NTSC制式NTSC(National Television Systems Committee)彩色电视制是1952 年美国国家电视标准委员会定义的彩色电视广播标准，称为正交平衡调幅制。
美国、加拿大等大部分西半球国家，以及日本、韩国、菲律宾等国和中国的台湾采用这种制式。
NTSC 彩色电视制的主要特性是：(1) 525 行/帧, 30 帧/秒(29.97 fps, 33.37 ms/frame)；(2) 高宽比：电视画面的长宽比(电视为4:3；电影为3:2；高清晰度电视为16:9)；(3) 隔行扫描，一帧分成2 场(field)，262.5 线/场；(4) 在每场的开始部分保留20 扫描线作为控制信息，因此只有485 条线的可视数据；(5) 每行63.5 微秒，水平回扫时间10 微秒(包含5 微秒的水平同步脉冲)，所以显示时间是53.5 微秒；(6) 颜色模型：YIQ。
一帧图像的总行数为525 行，分两场扫描。
行扫描频率为15750 Hz，周期为63.5μs；场扫描频率是60 Hz，周期为16.67 ms；帧频是30 Hz，周期33.33m s。
每一场的扫描行数为525/2=262.5 行。
除了两场的场回扫外，实际传送图像的行数为480 行。
2. PAL制式由于NTSC 制存在相位敏感造成彩色失真的缺点，因此德国于1962 年制定了PAL(Phase-Alternative Line)制彩色电视广播标准，称为逐行倒相正交平衡调幅制。
德国、英国等一些西欧国家，以及中国、朝鲜等国家采用这种制式。
PAL 电视制的主要扫描特性是：(1) 625 行(扫描线)/帧，25 帧/秒(40 ms/帧)；(2) 长宽比(aspect ratio)：4:3；(3) 隔行扫描，2 场/帧，312.5 行/场；(4) 颜色模型：YUV。
电视制式种类及详解
世界上主要使用的电视广播制式有PAL、NTSC、SECAM三种，中国大部分地区使用PAL 制式，日本、韩国及东南亚地区与美国等欧美国家使用NTSC制式，俄罗斯则使用SECAM 制式。
中国内市场上买到的正式进口的DV产品都是PAL制式。
简介电视信号的标准也称为电视的制式。
目前各国的电视制式不尽相同，制式的区分主要在于其帧频（场频）的不同、分解率的不同、信号带宽以及载频的不同、色彩空间的转换关系不同等等。
电视制式就是用来实现电视图像信号和伴音信号，或其它信号传输的方法，和电视图像的显示格式，以及这种方法和电视图像显示格式所采用的技术标准。
严格来说，电视制式有很多种，对于模拟电视，有黑白电视制式，彩色电视制式，以及伴音制式等；对于数字电视，有图像信号、音频信号压缩编码格式（信源编码），和TS流（Transport Stream）编码格式（信道编码），还有数字信号调制格式，以及图像显示格式等制式。
由于我国数字电视制式标准还没有公布，所以这里我们暂时对数字电视制式先不讨论。
电视可用不同的方式来实现。
实现电视的一种特定方式，称为电视的一种制式。
在黑白电视和彩色电视发展过程中，分别出现过许多种不同的制式。
彩色电视制式黑白电视制式黑白电视制式的主要内容为：图像和伴音的调制方式、图像信号的极性、图像和伴音的载频差、频带宽度、频道间隔、扫描行数等等。
目前世界各国所采用的黑白电视制式有：A、B、C、D、E、F、G、H、I、K、K1、L、M、N等，共计13种（其中A、C、E已不采用），我国为其中的D、K制。
黑白电视制式通常是按其扫描参数、视频信号带宽以及射频特性的不同而分类的。
目前世界上的黑白电视制式大致分为13种，我国黑白电视属于D/K制。
黑白电视制式使用时间最长，现在的彩色电视制式也是在黑白电视制式上发展起来的，并且向下兼容，因此黑白电视制式到现在还具有非常重要的意义。
下面的图1是全世界各国模拟电视制式的特性表（黑白电视与彩色电视兼用）。
