LM380A 线号打印机操作说明书
380中控写码操作说明最全
中控主机上“投影机 RS232 控制”端口为 9 孔 DB 头，其 3 脚为信号发射端（TXD），连接投影机时对 应接“投影机 RS232 控制端”口的接收脚（RXD）第 2 针脚。 (一般投影机的接收脚为 2 针脚，松下投影机的为“3”针脚)
中控主机的 5 针脚为接地端（GND）对应连接投影机“RS232 控制端”口的接地端（GND）5 针脚（投 影机第 5 针脚）
图4
主机软件安装
安装一起配备的主机软件“MCCS_C setup”（光盘），如下图
图6
4.10 主机软件登陆界面(如下图)
图7
5.、红外写码
5.1 红外写码有两种方法， 一种通过“中控面板”写码和通过“系统软件”写码，两种红外写码方式都必须先设
置系统软件。
5.2 软件设置
登陆系统软件，如图 7 所示，鼠标点击“
4. 3.2、主控机 VGA 输出 端 口分 别接 至 监视 器和 投 影机。
4 .4、控制端口 的连接
4 .4 .1、单机 串口通讯 控制 ： 请直 接用 本 机配 备的 1 . 5 米 长串 口 线 （9 针 DB 头，一 端 为 针 ，另一端为 孔）把控 制电 脑 与主 机相 连 接， 为针 的 一 端接 主 控 机 ，为 孔 的 一 端接电脑；
3
-----------
3 4.1、音视频输入连接
3
----------
3 4.2、音视频输出连接
----------
5
4.3、VGA 信号端的连接----------------------------
6
---------
6 4.4、控制端口的连接
6
----------
MAX线机LM精编MA键盘按键功能说明书精编版
M A X线机L M精编M A键盘按键功能说明书公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-M A X线号机L M-370A/L M-380A键盘按键功能说明书日本MAX公司LM-380A新一代微电脑线号印字机：是针对电力成套及其他需要布线行业制作套管、标签标示的专业设备。
本公司本着“品质优良、价格合理、服务及时”的经营原则。
并不断追求更高的企业品质以回馈各界的支持与厚爱！公司所有产品均为终身维护,一年免费保修。
LM-380A微电脑高速套管打印机一套标准配置机器一台,手提箱一个,专用电源一个,LM-IR310B色带一盘,LM-IR300B色带卡匣1个.中英文说明书各一本.LM-380A微电脑高速套管打印机主要功能:MAX LETATWIN LM-380A电脑线号印字机是针对专业人士制作套管及标签标示所全新设计（中文化的标示，操作更简单轻松）1、高速打印：LM-380A拥有快速的打印功能，可提供每秒25m的打印速度，能够在一分钟内高速打印出35个20mm长的套管。
2、最大打印长度：LM-380A一次最大打印套管长度可达20M（LM-370A为6M）、标签贴纸一次最大打印长度可达5M（LM-370A为1M）3、LM-380A拥有强大的内存容量：内建大容量记忆体，最大可容纳40000个字元。
4、功能强大的PC专用软件：LM-380A可以使用附赠的专用软件编辑，搭配CF CARD储存大量的标示文字资料，操作更能让您随心所欲。
5、切刀深度调整：LM-380A拥有独特的切刀调整功能，当半切刀位置太深或太浅时，可以通过调整半切深度拉杆来调整切刀深度。
6、全中文输入，中文化键盘及界面（除了英文字母、数字和特殊符号，中文字也可以利用键盘直接拼音输入。
7、高质量打印材料：可打印0.5mm、1.0mm、1.5mm、2.0mm、2.5mm、4.0mm、6.0mm的套管和热收缩套管，打印速度快，不掉色。
线号机使用规范
一、界面说明：序号名称1 全切按钮2 上盖3 贴纸、套管观察窗口4 电源开关（线号机后侧）5 色带观察窗口6 开盖按钮7 下外壳8 上外壳9 键盘 10LCD 显示屏1105938672 4二、LCD显示说明：三、使用说明：3.1、上电：线号机插上电源，打开电源开关，3.2、安装：打开上盖安装套管及色带；安装套管前请先确认套管调整器的旋钮处于放松位置，把套管调整器拿出后，再把套管从右侧穿过套管调整器，穿完再把套管调整器放入线号机卡槽内，保证套管穿过半切刀5厘米，将套管调整器旋钮左旋至压紧位置，套管安装完毕。
安装色带,安装色带前如色带有松弛的，先将色带卷紧再放入卡槽内，将压紧旋钮右旋至压紧位置，色带安装完成。
安装完成后把上盖盖上，注：上盖必须盖好，否则不能正常打印。
3.3、材料选项：进入材料选项，选择套管后，按【Enter】,屏幕显示如下图所示：说明：●0.52、0.752、1.02套管请选择Ø3，可打印1、2、3号字；● 1.52、2.52套管请选择Ø5，可打印1、2、3、4号字；● 4.02、6.02套管请选择Ø6，可打印1、2、3、4、5、号字。
按照已安装的套管规格用左右键做出正确选择，按【Enter】,进入文档输入界面。
3.4、打印3.4.1、单次打印：本机重复默认值为1。
输入要打印的文字、字母或符号，如：依次输入OFFNENBACH 屏幕则显示 ： ；按【Enter 】,下一段自动生成，屏幕将显示：再输入“欧鹏巴赫”则为 ： ；如需输入其它内容，按上诉方式继续输入，屏幕编号将显示1：、2：、3：、...，直到输完为止。
输完按下【取消】键后，再按【打印】 键，本机将以输入的内容自动打印出来，打印过程中LCD 将显示： ；打印完毕后，自动返回文档输入界面。
按下全切按钮将套管完全切断，本次操作完成。
全切按钮如下图：注：不管输入什么文字或字母后必须按下【取消】键，才可以按【打印】键进行打印。

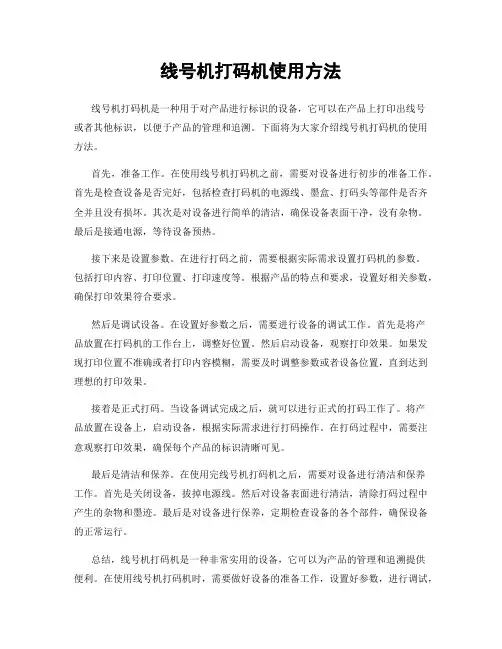

线号机打码机使用方法
线号机打码机使用方法线号机打码机是一种用于对产品进行标识的设备，它可以在产品上打印出线号或者其他标识，以便于产品的管理和追溯。
下面将为大家介绍线号机打码机的使用方法。
首先，准备工作。
在使用线号机打码机之前，需要对设备进行初步的准备工作。
首先是检查设备是否完好，包括检查打码机的电源线、墨盒、打码头等部件是否齐全并且没有损坏。
其次是对设备进行简单的清洁，确保设备表面干净，没有杂物。
最后是接通电源，等待设备预热。
接下来是设置参数。
在进行打码之前，需要根据实际需求设置打码机的参数。
包括打印内容、打印位置、打印速度等。
根据产品的特点和要求，设置好相关参数，确保打印效果符合要求。
然后是调试设备。
在设置好参数之后，需要进行设备的调试工作。
首先是将产品放置在打码机的工作台上，调整好位置。
然后启动设备，观察打印效果。
如果发现打印位置不准确或者打印内容模糊，需要及时调整参数或者设备位置，直到达到理想的打印效果。
接着是正式打码。
当设备调试完成之后，就可以进行正式的打码工作了。
将产品放置在设备上，启动设备，根据实际需求进行打码操作。
在打码过程中，需要注意观察打印效果，确保每个产品的标识清晰可见。
最后是清洁和保养。
在使用完线号机打码机之后，需要对设备进行清洁和保养工作。
首先是关闭设备，拔掉电源线。
然后对设备表面进行清洁，清除打码过程中产生的杂物和墨迹。
最后是对设备进行保养，定期检查设备的各个部件，确保设备的正常运行。
总结，线号机打码机是一种非常实用的设备，它可以为产品的管理和追溯提供便利。
在使用线号机打码机时，需要做好设备的准备工作，设置好参数，进行调试，正式打码，以及清洁和保养工作。
只有做好这些工作，才能保证设备的正常运行，提高工作效率。
希望以上介绍的线号机打码机使用方法对大家有所帮助，谢谢！。
线号印字机使用方法
线号印字机使用方法线号印字机是一种常见的办公用品，广泛应用于各种行业和场所。
它可以实现对线号的编码，并将编码打印在所需的物品上，如文件、信封、标签等。
线号印字机的使用方法如下：1. 准备工作：1）检查线号印字机的电源线是否插好，并接通电源。
2）检查墨盒的墨水量，如不足可及时更换。
3）确认需要编码和打印的物品已准备好，如文件、标签等。
2. 连接线号印字机与电脑：1）将线号印字机与电脑通过USB线或无线连接进行连接。
2）确保电脑已安装好相应的线号印字机驱动程序和打印软件。
3. 打开打印软件：1）双击电脑桌面上的线号印字机打印软件图标，或从开始菜单中找到相应的应用程序并打开。
2）等待软件加载完毕，并确认软件界面上显示线号印字机的连接状态。
4. 设置打印参数：1）在打印软件界面中找到相关的打印设置选项。
2）根据需求，设置线号编码的格式、字体大小、打印颜色等参数。
3）可以进行预览，确认设置的效果。
4）保存好设置，以备下次使用。
5. 进行打印：1）将需要打印的物品放入线号印字机的进纸槽中，并根据需要调整位置。
2）点击打印软件界面上的“打印”按钮，线号印字机开始打印。
3）等待打印完成，取出打印好的物品。
4）如需连续打印多个物品，可依次放入进纸槽中，重复以上步骤。
6. 检查打印效果：1）及时检查打印出的线号编码是否清晰、准确。
2）如发现打印出现问题，可检查墨盒墨水是否耗尽，以及打印头是否需要清洁。
如有需要，及时更换墨盒或进行清洁。
7. 关机和保养：1）在使用结束后，关闭线号印字机的电源开关，断开与电脑的连接。
2）定期清洁线号印字机的表面和进纸槽，以保持打印质量。
3）保持线号印字机与其它电子设备的适当距离，避免干扰。
总结：以上就是线号印字机的使用方法。
通过简单的操作，我们可以轻松地对需要编码的物品进行打印，并且可以根据自己的需要进行个性化的设置。
线号印字机的使用方便，效率高，成为各行各业办公工作不可或缺的工具。
希望这些信息能对您有所帮助。
LM380A 线号打印机操作说明
打号前的准备工作
一、准备好打号机，使用前进行外观检查； 二、准备好线号管，与电缆芯线进行匹配检查， 清洁线号管表面； 三、准备220v电源； 四、打号机最佳工作位置的环境温度：不低于 15°C, 不高于30°C
打号第一步：
装管。安装好合适直径的打印号码管，调整 半切深度。
第二步：接好电源并打开电源开关。
更换色带：操作说明内容介绍（P16/17）
色带架及色带
其他功能：去掉留白，两行打印，存储卡输入，
贴纸打印等等在操作说明中有详细介绍。
打印操作过程中线号管与线芯相匹配、节 约使用线号管、合理操作打号机。
谢谢！
比如:号码为A1, A2, A3,A4。先输入A，再按 “连续数字”，显示N 10进位,按“确定”， 开始=1、结束=4数字输入，再按确定，完成 设定。
连续数字：操作说明内容介绍(P40)
打印技巧：连续
比如：A1连续2个，GND连续4个，A2连续6个。 光标在“B ”处，按“连续”，输入2，按下 “确定”，再输入A1。按下“段落”，光标 在“B ”处，按“连续”，输入4，按下“确 定”，再输入GND。按下“段落”，光标放在 “B ”下，按“连续”，输入6，按下“确 定”，再输入A2。
注意：将光标放在最前面的 P 下修改连续，
后面默认的都是这个修改值。
将光标在 B 下修改，仅本小段有效，不影响
其他小段。
连续：操作说明内容介绍（P39）
“功能”键说明：是上功能选择键。
对第一行功能键，先按“功能”键，再按 “跳出”，将选择印刷物； 对英文字母键，先按“功能”键，再按“A”， 将输入“-”；
第三步：清零、调整参数、输入内容。
清空机内以前存储的内容；
调整参数：管类型、直径、长度、重复遍数； 输入打印内容：调整字体格式、打印样式
MAX_线号打印机说明书
1.目的对公司线号打印机使用做指导说明。
2.范围适用于公司线号打印机。
3.基本操作3.1 首先打开卡匣盖，装入所需的材料。
接着，关上卡匣盖，打开电源。
3.2 出现选择印刷物的画面时，用上下左右选择键，设定“印刷物”和“尺寸”。
设定完成后，按Enter键，出现输入画面。
注意：当要变更印刷物时，请关闭电源，重新设定。
3.3 套管印字3.3.1 根据要求按步骤3.2选择好印刷物为套管和合适的尺寸。
3.3.2 出现输入画面，确实将Lock键打开ON，按左右选择键，将光标移至 P的下面。
3.3.3 按PITCH键来设定“段落长度”，按左右键选择要求的长度。
注意：也可以利用数字键来直接输入。
设定完成后，按Enter键。
3.3.7 按PRT键来设定“连续”，可按左右选择键来选择所需连续值。
指的是连续出现相同段落。
设定完成后，按Enter键完成。
3.3.8 按左右选择键，将光标移到B的后面，然后输入要求打印的内容。
在按BLOCK键产生一个新的段落。
输入完成按Enter键。
3.3.9 按PRINT键来激活印刷。
出现印刷范围设定屏幕，如不需更改数据，请直接按Enter键。
3.3.10 出现印刷全长画面，如不需改变数据。
请直接按Enter键。
开始印刷。
3.4 贴纸印字3.4.1根据要求按步骤3.2选择好印刷物为贴纸和要求尺寸。
3.4.2其余步骤同套管印字3.5 使用功能3.5.1 字体尺寸在光标停留的段落上，按SIZE键，出现文字尺寸设定画面，按左右选择键选择文字尺寸的数值；按向下选择键，将光标移到“自动”栏，按左右键，选择“OFF”。
按Enter完成设定.注意：只有在“自动”被选择到“OFF”时，字体大小设定才有效。
3.5.2 文字宽度在光标的位置设定“文字宽度”，按WIDTH键，出现印字方向设定画面；按左右选择键选择文字宽度的设定值，按Enter完成设定。
3.5.3 字距/行距设定按C/SPC键，出现字距/行距设定画面；按左右选择键选择“字距”的设定值。
线号打印机操作规程
线号打印机操作规程
《线号打印机操作规程》
一、操作前准备
1. 确保线号打印机处于正常工作状态，检查有无异常情况。
2. 准备好线号打印机所需的耗材和配件，如墨盒、标签纸等。
3. 确认打印机与电脑连接良好，驱动程序已经安装并且正常运行。
二、打印前设置
1. 打开相关打印软件，选择合适的线号打印模板。
2. 根据需要设置打印参数，包括字体大小、线号内容、打印位置等。
3. 确认打印预览效果，进行必要的调整。
三、打印操作
1. 将标签纸装入打印机的标签盒中，并调整好位置。
2. 打开线号打印机电源，等待打印机自检完成。
3. 在打印软件中点击“打印”按钮，开始打印线号标签。
4. 在打印过程中，及时处理打印机可能出现的异常情况，如卡纸、卡墨等。
5. 打印完成后，确认标签纸上的线号内容清晰、准确，如有问题可重新打印。
四、打印后处理
1. 关闭线号打印机电源。
2. 整理打印机工作区域，清理打印机表面和周围环境。
3. 妥善保存打印好的线号标签，防止损坏或丢失。
五、注意事项
1. 在操作过程中，严禁随意触碰打印机内部或进行自行维修。
2. 如发现线号打印机出现异常情况，应及时停机处理，并联系专业技术人员进行维修。
3. 在操作过程中，需注意安全事项，避免发生意外情况。
以上就是关于线号打印机操作规程的详细内容，希望能够帮助您正确、安全地操作线号打印机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LM380A 线号打印机操作说明书
操作说明书
一、产品概述
1.1 产品名称：LM380A线号打印机
1.2 产品型号：LM380A
1.3 产品功能：LM380A线号打印机是一款用于打印电线电缆线
号的设备，具有高速度、高精度、高效率的特点，可广泛应用于电力、通讯等行业。
二、产品特点
2.1 高速度：LM380A线号打印机可实现连续高速打印，提高生
产效率。
2.2 高精度：采用先进的打印技术，能够打印清晰、准确的线
号标识。
2.3 高效率：具备自动进纸、自动切割等功能，提高操作效率。
2.4 易操作：简化的操作界面和人性化的设计，方便用户快速
上手操作。
2.5 耐用性：采用高质量材料制造，具有良好的耐用性和稳定性。
三、产品结构及部件
3.1 产品结构：LM380A线号打印机由打印主机、控制面板、进
纸装置、切割装置、电源等部分组成。
3.2 部件介绍：
3.2.1 打印主机：完成打印任务，具备打印头和打印机内部
控制系统。
3.2.2 控制面板：提供用户操作接口，包括开关、按钮、屏
幕等。
3.2.3 进纸装置：用于将待打印的线材送至打印区域。
3.2.4 切割装置：用于切断打印完成的线材。
3.2.5 电源：提供电力供应，保证设备正常工作。
四、使用方法
4.1 准备工作：接通电源，将待打印的线材放置在进纸装置上，并调整切割装置位置。
4.2 打开设备：按下开关按钮将设备打开，控制面板显示屏将
亮起。
4.3 设置打印参数：根据实际需求，在控制面板上设置线号格式、字体大小、打印速度等参数。
4.4 开始打印：确认打印参数设置无误后，按下打印按钮，设备将开始自动打印。
4.5 打印完成：一次打印完成后，设备将自动进纸并切割打印好的线缆。
4.6 关闭设备：打印任务结束后，按下开关按钮将设备关闭，断开电源。
五、常见问题及解决方法
5.1 打印不清晰：可能是打印头需要清洁，或者是打印参数设置不正确，请检查清洁打印头，并重新设置参数。
5.2 设备无法开机：请检查电源线是否插紧，电源是否正常，或者咨询售后服务人员。
5.3 切割装置不工作：请先检查切割装置位置是否正确，如果仍然无法工作，请联系售后服务人员进行维修。
六、附件
本文档涉及附件包括：设备使用手册、保修卡、包装清单。
七、法律名词及注释
7.1 法律名词：本文档所涉及的法律名词包括但不限于：电线电缆、线号、打印机等。
7.2 注释：
7.2.1 电线电缆：指用于传输电能或电信号的导线或电缆。
7.2.2 线号：指用于标识电线电缆的编号或符号。
7.2.3 打印机：指一种设备，可将文字、图像、条形码等通过喷墨、热敏等方式打印到纸张或其他材料上。
