注塑压力计算方法
注塑常用计算公式
注塑常用计算公式
以下是注塑常用的计算公式：
1.注塑产品尺寸计算公式
产品尺寸 = 模板尺寸 + 环道尺寸 + 浇口尺寸 + 割口尺寸
2.注塑产品重量计算公式
产品重量 = 材料密度 ×产品体积
3.注塑产品周期时间计算公式
周期时间 = 注塑时间 + 冷却时间 + 顶出时间
4.注塑机理论射出量计算公式
机理论射出量 = 料缸容积 ×料缸有效推进量
5.注塑机实际射出量计算公式
实际射出量 = 理论射出量 ×效率
6.注塑机锁模力计算公式
锁模力 = 产品投影面积 ×产品所需保压力 + 模具片数 ×模具投影面积 ×模具保压力
7.注塑机所需功率计算公式
所需功率 = 锁模力 ×机器行程 ×机器速度 ÷ 7500
8.注塑加工中心距计算公式
中心距 = 模腔间距 ×模具厚度 ÷ 2
9.注塑壁厚计算公式
壁厚 = （注塑机开模行程 ×注塑机速度 ×循环次数）÷1000000
10.注塑成本计算公式
成本 = 材料成本 + 劳动力成本 + 设备折旧费用 + 能耗费用 + 维护费用。
注塑计算公式范文
注塑计算公式范文注塑是一种常见的塑料加工工艺，其中注塑计算公式是帮助工程师计算注塑加工过程中各种参数的数学公式。
以下是1200字以上关于注塑计算公式的详细介绍：1.注塑机的计算公式：注塑机的计算公式主要包括射出速度、射出压力和注射时间的计算公式。
(1)射出速度的计算公式：射出速度是指塑料在注塑机射嘴中的流动速度。
一般情况下，射出速度的计算公式为：射出速度=注射器直径×π×射出速率其中，注射器直径是指注塑机射嘴的直径，射出速率是指每分钟流入模腔中的塑料体积。
(2)射出压力的计算公式：射出压力是指注塑机在注塑过程中对塑料的施加压力。
射出压力的计算公式为：射出压力=注射器压力×注射器直径其中，注射器压力是指注塑机在注射过程中施加在塑料上的压力。
(3)注射时间的计算公式：注射时间是指注塑机注射塑料的时间，也就是注射器的运转周期。
注射时间的计算公式为：注射时间=注射器容积/注射速度其中，注射器容积是指注塑机射嘴的容积，注射速度是指塑料从注射器流入模具的速度。
2.模具的计算公式：模具在注塑加工过程中起到了至关重要的作用，模具的计算公式主要包括模具尺寸、模腔容积和模具开合力的计算公式。
(1)模具尺寸的计算公式：模具尺寸是指模具的长度、宽度和高度。
模具尺寸的计算公式由产品设计要求和模具样品的尺寸决定。
(2)模腔容积的计算公式：模腔容积是指模具中可以容纳的塑料体积。
模腔容积的计算公式为：模腔容积=产品体积+塑料收缩率×产品体积其中，产品体积是指注塑产品的体积，塑料收缩率是指塑料在冷却过程中的体积收缩比例。
(3)模具开合力的计算公式：模具开合力是指模具在注塑加工过程中需要施加的开合力量。
模具开合力的计算公式为：模具开合力=施力面积×施力压力其中，施力面积是指模具中需要施加开合力的面积，施力压力是指每平方米需要施加在模具上的压力。
3.注塑产品的计算公式：注塑产品的计算公式主要包括产品尺寸、产品质量和产品收缩率的计算公式。
注塑机计算公式
注塑机计算公式注塑机计算公式一.理论出容积π/4=0.785)(1)螺杆直径²*0.785*射出行程=理论射出容积(cm³);(2)理论射出容积/0.785/螺杆直径=射出行程(cm).二.射出重量:理论射出容积*塑料比重*射出常数(0.95)理想=射出重量(gr);三.射出压力:(1)射出缸面积²/螺杆面积²*系统最大压力(140kg/cm²)²=射出压力(kg/cm²);(2)射出缸直径²/螺杆直径²*系统最大压力(140kg/cm²)=射出压力(kg/cm²);(3)料管组合最大射出压力*实际使用压力(kg/cm²)/系统最大压力(140kg/cm²)=射出压力(kg/cm²).四.射出速率:(1)螺杆面积(cm²)*射出速度(cm/sec)=射出速率(cm³/sec);(2)螺杆直径(cm²)*0.785*射出速度(cm/sec)=射出速度(cm³/sec).五.射出速度:(1)射出速率(cm³/sec)/螺杆面积(cm²)=射出速度(cm/sec);(2)泵浦单转容积(cc/rev)*马达转速(rev/sec)/60(秒)/射出面积(cm²)=射出速度(cm/sec).(马达转速RPM:60HZ------1150,50HZ-----958)六.射出缸面积;射出压力(kg/cm²)/系统最大压力(140kg/cm²)*料管面积(cm²)=射出缸面积(cm²);单缸---(射缸直径²-柱塞直径²)*0.785=射出缸面积(cm²);双缸---(射缸直径²-柱塞直径²)*0.785*2=射出缸面积(cm²).七.泵浦单转容积:射出缸面积(cm²)*射出速度(cm/sec)*60秒/马达转速=泵浦单转容积(cc/sec).(马达转速RPM: 60HZ------1150,50HZ-----958)八.螺杆转速及油压马达单转容积:泵浦单转容积(cc/rec)*马达转速(RPM)/油压马达单转容积=螺杆转速;泵浦单转容积(cc/rec)*马达转速(RPM)/螺杆转速=油压马达单转容积.九.射出总压力;系统最大压力(kg/cm²)*射出缸面积(cm²)=射出总压力(kg);射出压力(kg/cm²)*螺杆面积(cm²)=射出总压力(kg).十.盎司及相关单位换算:1盎司(oz)=28.375公克(gr);1磅(ib)=16盎司(oz);1公斤(kg)=2.2磅(ib);1磅(ib)=454公克(gr)=0.454公斤(kg).十一.关模力:曲手式:关模缸面积(cm²)*系统最大压力(140kg/cm²)/1000*曲手放大率(20-50)=关模力(Ton)单缸直压式:关模缸面积(cm²)*系统最大压力(140kg/cm²)/1000=关模力(Ton) 十二.道柱直径和关模力的公式:道柱直径²(cm²)*0.785*杨氏系数(scm4约1000kg/cm²)*4=关模力概值(Ton).十三.成品排列投影面积和关模力关系公式:成品排列投影面积(寸²)*标准厚度(1.5mm)/成品平均厚度(mm)*使用原料常数/PS原料常数(1)=关模力(Ton);成品排列投影面影以射入浇口为圆心,长边为半径计算出直径;排列直径²(寸²)*0.785=成品排列投影面积(寸²).使用原料常数,以概略经验值计算,以流动性良劣比PS好的列为1以下;比PS不好的列为1以上.如:ABS 1.05; AS 1.2; PMMA 1.3; PC 1.6; PBT 0.9;PP 0.7; PE 0.7-0.8;塑胶钢 0.8; NILON 0.7-0.9¨¨¨等.各种原料亦分不同等级,宜多了解只付参与.和射出从向的成品部份之要求,如杯子的高度部份大约以投影面积的30%计算即可.十四.托模力:托模缸面积(cm²)*系统最大压力(140kg/cm²)/1000=托模力(Ton) 十五.电力单位:1马力(HP)=0.754千瓦(KW);1千瓦(KW)=1.326马力(HP)=1000瓦(W);1千瓦(KW)=1度电计量单位(1KW/Hr).十六.泵浦大小和马力关系:P=最大最大使用压力(如:125kg/cm².140kg/cm²);Q=油泵浦一分钟吐出量(L/min);Q=油泵浦单转容积(cc/rec)*马达转速(RPM)/1000=油泵浦一分钟吐出量(L/min).适用马力:P*Q/540=HP;P*Q/612=KW.所配合马达可达不降速的最高压力(LP):HP*450/Q=LP;KW*612/Q=LP.十七.计算使用电力:(马达容量+电热容量+烘干机容量)*用电常数(约40%)=实际每小时用电量(度,KW/Hr).。
注塑工艺计算公式
注塑工艺计算公式1.注塑时间计算公式:注塑时间(t)=乘积体积(V)/注射速度(Q)其中，乘积体积是指注塑产品的体积，注射速度是指塑料材料从注射缸进入模腔的速度。
通过该公式可以估算出注塑时间，以便在注塑过程中控制注射速度和注塑时间。
2.注射速度计算公式:注射速度(Q)=注射压力(P)×断面积(A)其中，注射压力是指在注塑过程中施加在塑料材料上的压力，断面积是指塑料材料的截面积。
通过该公式可以计算出注射速度，以便选择合适的注射压力和断面积。
3.注射压力计算公式:注射压力(P)=注射力(F)/断面积(A)其中，注射力是指在注塑过程中产生的力，断面积是指塑料材料的截面积。
通过该公式可以计算出注射压力，以便选择合适的注射力和断面积。
4.熔融密度计算公式:熔融密度(ρ_m)=塑料重量(M)/塑料体积(V)其中，塑料重量是指注塑产品的重量，塑料体积是指注塑产品的体积。
通过该公式可以计算出熔融密度，以便根据塑料的密度选择合适的注塑参数。
5.压力损失计算公式:压力损失(ΔP)=摩擦系数(f)×长度(L)×注塑速度^2(V^2)/直径(D)×2其中，摩擦系数是指塑料材料在注塑过程中与模具之间的摩擦系数，长度是指注塑流道的长度，注塑速度是指塑料材料从注射缸进入模腔的速度，直径是指注塑流道的直径。
通过该公式可以计算出压力损失，以便根据注塑流道的设计选择合适的流道尺寸。
以上是注塑工艺计算中常用的几个公式，通过这些公式可以在注塑工艺设计中提供参考和指导，使得注塑成型更加精确和高效。
当然，在实际工程中还需要考虑其他因素，如材料的流动性、冷却时间等，以综合考虑来确定最佳的注塑工艺参数。
注塑常用计算公式
注塑常用计算公式注塑技术是一种常用的塑料制品加工技术，通过对塑料材料进行加热、熔融、注射和冷却等过程，使其充满模具中的腔体，形成所需的塑料制品。
在注塑过程中，需要进行一系列的计算和参数设定，以确保产品的质量和生产效率。
以下是注塑常用的计算公式及其解释。
1. 注塑周期（Injection cycle）注塑周期是指从模具关闭到开模、取出成品并再次关闭模具的一次循环所需的时间。
注塑周期通常分为注射时间、冷却时间和开模时间三个部分，可以通过以下公式计算：注塑周期=注射时间+冷却时间+开模时间2. 塑料熔融体积（Plastic melt volume）塑料熔融体积是指塑料在注射过程中所需的熔融塑料的体积。
可以通过以下公式计算：塑料熔融体积=料筒容积×注射率注射时间是指将塑料熔融物注入到模具中所需的时间。
注射时间可以通过以下公式计算：注射时间=塑料熔融体积/注射速度4. 注射速度（Injection speed）注射速度是指塑料熔融物注入到模具中的速度。
注射速度通常使用单位时间内的注射量来表示，可以通过以下公式计算：注射速度=注射量/注射时间5. 注射量（Injection weight）注射量是指每次注射所需的塑料重量。
可以通过以下公式计算：注射量=塑料密度×注射尺寸6. 射压（Injection pressure）射压是指塑料熔融物在注射过程中对模具施加的压力。
可以通过以下公式计算：射压=注射力/注射面积7. 注射力（Injection force）注射力是指塑料熔融物在注射过程中对模具施加的力。
可以通过以下公式计算：注射力=射压×注射面积冷却时间是指模具中的塑料在注射后到达足够硬度的时间。
可以通过以下公式计算：冷却时间=模具壁厚^2×常数开模时间是指模具开启的时间。
可以通过以下公式计算：开模时间=注射时间+冷却时间+射胶时间以上是注塑常用的计算公式，通过这些公式可以辅助计算注塑过程中各项参数和指标，帮助优化生产过程，确保产品的质量和生产效率。

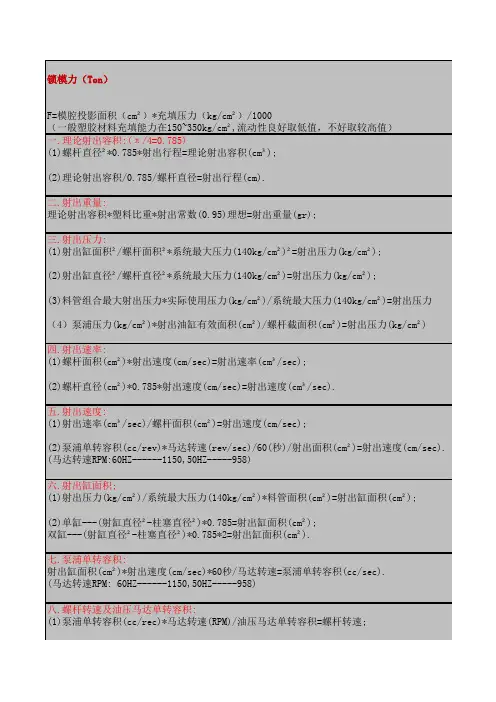

注塑机设计参数计算 及设计参考
锁F=（一(1(2二理三(1 (2（四(1 (2五(1 (2 (马六(1 (2双七射(马八(1(2九(1 (2十(1 (2 (3(4十(1关(2关十道十(1排AB PP 各(3十托十1马1千1千十P= Q=Q=适P* P*所HP KW 十(马锁模力（Ton）F=模腔投影面积（cm²）*充填压力（kg/cm²）/1000（一般塑胶材料充填能力在150~350kg/cm²,流动性良好取低值，不好取较高值）一.理论射出容积:(π/4=0.785)(1)螺杆直径²*0.785*射出行程=理论射出容积(cm³);(2)理论射出容积/0.785/螺杆直径=射出行程(cm).二.射出重量:理论射出容积*塑料比重*射出常数(0.95)理想=射出重量(gr);三.射出压力:(1)射出缸面积²/螺杆面积²*系统最大压力(140kg/cm²)²=射出压力(kg/cm²);(2)射出缸直径²/螺杆直径²*系统最大压力(140kg/cm²)=射出压力(kg/cm²);(3)料管组合最大射出压力*实际使用压力(kg/cm²)/系统最大压力(140kg/cm²)=射出压力（4）泵浦压力(kg/cm²)*射出油缸有效面积(cm²)/螺杆截面积(cm²)=射出压力(kg/cm²)四.射出速率:(1)螺杆面积(cm²)*射出速度(cm/sec)=射出速率(cm³/sec);(2)螺杆直径(cm²)*0.785*射出速度(cm/sec)=射出速度(cm³/sec).五.射出速度:(1)射出速率(cm³/sec)/螺杆面积(cm²)=射出速度(cm/sec);(2)泵浦单转容积(cc/rev)*马达转速(rev/sec)/60(秒)/射出面积(cm²)=射出速度(cm/sec). (马达转速RPM:60HZ------1150,50HZ-----958)六.射出缸面积;(1)射出压力(kg/cm²)/系统最大压力(140kg/cm²)*料管面积(cm²)=射出缸面积(cm²);(2)单缸---(射缸直径²-柱塞直径²)*0.785=射出缸面积(cm²);双缸---(射缸直径²-柱塞直径²)*0.785*2=射出缸面积(cm²).七.泵浦单转容积:射出缸面积(cm²)*射出速度(cm/sec)*60秒/马达转速=泵浦单转容积(cc/sec).(马达转速RPM: 60HZ------1150,50HZ-----958)八.螺杆转速及油压马达单转容积:(1)泵浦单转容积(cc/rec)*马达转速(RPM)/油压马达单转容积=螺杆转速;(2)泵浦单转容积(cc/rec)*马达转速(RPM)/螺杆转速=油压马达单转容积.九.射出总压力：(1)系统最大压力(kg/cm²)*射出缸面积(cm²)=射出总压力(kg);(2)射出压力(kg/cm²)*螺杆面积(cm²)=射出总压力(kg).十.盎司及相关单位换算:(1)1盎司(oz)=28.375公克(gr);(2)1磅(ib)=16盎司(oz);(3)1公斤(kg)=2.2磅(ib);即：1斤=1.1磅；(4)1磅(ib)=454公克(gr)=0.454公斤(kg).十一.关模力:(1)曲手式:关模缸面积(cm²)*系统最大压力(140kg/cm²)/1000*曲手放大率(20-50)=关模力(Ton)(2)单缸直压式:关模缸面积(cm²)*系统最大压力(140kg/cm²)/1000=关模力(Ton)十二.道柱直径和关模力的公式:道柱直径²(cm²)*0.785*杨氏系数(scm4约1000kg/cm²)*4=关模力概值(Ton).十三.成品排列投影面积和关模力关系公式:成品排列投影面积(寸²)*标准厚度(1.5mm)/成品平均厚度(mm)*使用原料常数/PS原料常数(1)=关模力(Ton);(1)成品排列投影面影以射入浇口为圆心,长边为半径计算出直径;排列直径²(寸²)*0.785=成品排列投影面积(寸²).(2)使用原料常数,以概略经验值计算,以流动性良劣比PS好的列为1以下;比PS不好的列为1以上.如:ABS 1.05; AS 1.2; PMMA 1.3; PC 1.6; PBT 0.9;PP 0.7; PE 0.7-0.8;塑胶钢 0.8; NILON 0.7-0.9各种原料亦分不同等级,宜多了解只付参与.(3)和射出从向的成品部份之要求,如杯子的高度部份大约以投影面积的30%计算即可.十四.托模力:托模缸面积(cm²)*系统最大压力(140kg/cm²)/1000=托模力(Ton)十五.电力单位:1马力(HP)=0.754千瓦(KW);1千瓦(KW)=1.326马力(HP)=1000瓦(W);1千瓦(KW)=1度电计量单位(1KW/Hr).十六.泵浦大小和马力关系:P=最大使用压力(如:125kg/cm².140kg/cm²);Q=油泵浦一分钟吐出量(L/min);Q=油泵浦单转容积(cc/rec)*马达转速(RPM)/1000=油泵浦一分钟吐出量(L/min).适用马力:P*Q/540=HP;P*Q/612=KW.所配合马达可达不降速的最高压力(LP):HP*450/Q=LP;KW*612/Q=LP.十七.计算使用电力：(马达容量+电热容量+烘干机容量)*用电常数(约40%)=实际每小时用电量(度,KW/Hr).。
注塑机计算公式
注塑机计算公式一、注塑机相关公式1.理论射出容积(Cm3)=螺杆直径2×0.785x射出行程=螺杆截面积X射出行程2.射出重量(gr)=理论射出容积x0.85×比重3•射出缸有效截面积(Cm2)=(射出缸直径2-活塞杆直径2)×0.785x射出缸个数4.射出压力(kgf/Cm3)=射出缸有效截面积+螺杆截面积(或射出缸直径2÷螺杆直径2)×系统压力5射出速度(Cm/Sec)=泵浦单转容积(cc/rev)x电机转速(RPM)÷60÷射出缸有效截面积(cm2)6•射出效率(Cm3/sec)=螺杆截面积(Cm2)x射出速度(Cm/See)7•螺杆转速(RPM)=泵浦单转容积(cc/rev)x电机转速(RPM)÷液压马达单转容转(cc/rev)8•可塑化能力(Kg/Hr)=(螺杆直径2-螺杆计量段牙底直径2)x0.785X螺杆槽宽X螺杆转速x60X比重X塑化效率常数0.45二、锁模力相关公式1.以油压计算：(1)曲肘式：=锁模缸截面积(Cm2)x系统压力(kgf/Cm2)x曲手放大率(20~50倍)÷1000 (2)单缸直压式：=锁模缸截面积(Cm2)x系统压力(kgf∕Cm2)÷1000(3)四缸直压式：=锁模缸截面积(Cm2)x系统压力(kgf∕Cm2)x4÷10002•以哥林柱大小计算最大锁模力：(1)最大锁模力：=哥林柱直径2(Cm)Xo∙785x材料杨氏系数x4(SCM4红+字钢杨氏系数为lT∕cm3)(2)托模力(Ton)=托模缸截面积(Cm2)x系统核压力(kgf/Cm2)÷1000三、成品投影面积和所需锁模力:所需锁模力=成品投影面积(英寸2)x标准厚度L5(mm)÷成品厚度(mm)x塑料常数1.投影面积以成品对角线为直径计算。
2、与射出方向平行的纵面,约以三分之一计算为平面度。
注塑常用计算公式.
π：圓周率.Do：螺杆直徑;cm
例：螺杆直徑42mm射出行程165mm
V= π*4.2*4.2/4*16.5=228.6 cm ³ ST射出行程Cm=射出容積÷π×Do² /4
4．射出重量G
Vw：射出重量G
Vw=V*η*δ
V：射出容積η：比重
δ：機械效率 例：射出容積=228.6 cm³ 機械效率=0.85比重=0.92 射出重量Vw=228.6*0.85*0.92=178.7(g) 由射出重量 計算出射出容積 射出容積=射出重量÷(機械效率×比重)
Q=總射料量g×3600)÷(1000×週期時間S) Q=(96×3600)÷(1000×24)=14.4kg/h
射料缸滯留時間
t=(射料缸額定料量g×週期時間S)÷（射料量g×300）
例2：已知射出壓力 求泵浦壓力？
所需射出壓力=900 kg/cm² 射出油缸有效面積=150cm²
螺杆截面積=15.9cm² （∮45）
泵浦壓力P= Pi*Ao/A=900*15.9/150=95.4 kg/cm ²
3．射出容積V cm³
V= π*Do2/4*ST
V：射出容積cm³ .
ST：射出行程cm
6．射出率Sv G/SEC Sv=S*Ao Sv：射出率g/sec S：射出速度cm/sec Ao：螺杆截面積 例：射出速度=10cm/sec螺杆直徑∮42
面積=3.14159*4.2*4.2/4=13.85cm² Sv=13.85*10=138.5g/sec
例:射出容積 V = 228.6 Cm³ π：圓周率 =3.14 Do：螺杆直徑=4.2 Cm 求ST射出行程= Cm ST= V/ π* Do ² /4 由射出重量 計算出射出容積 射出容積=射出重量÷(機械效率×比重) 機械效率=0.85比重=0.92 = 228.6/π×4.2×4.2÷4 =165mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑压力计算方法
新模试模以及注塑生产过程中，大家习惯上将注塑机屏幕显示的数值当成注塑压力，而实际上注塑机显示屏的数值并不是真正的注塑压力，而只是一个比例值。
那么真正的注塑压力是多少呢这需要进行计算。
注塑机参数表中有两个参数值：一个是最大注塑压力，另一个是最大油泵压力。
生产过程中炮嘴的实际注塑压力应该等于这两个参数值相除，然后乘以注塑机显示屏上第一段注塑压力的数值。
下面以我们注塑车间的注塑机为例，计算注塑压力：
MA1600/540注塑机技术参数表
注射重量g230291359
注射速率g/s117148183
注射压力Mpa215169137
塑化能力g/s18
锁模力KN1600
移模行程mm430
拉杆内距mm470*470
最大油泵压力Mpa16
油泵功率Kw15
电热功率Kw
假如，某个产品生产时注塑机上注塑压力显示值是90,则炮嘴的实际注塑压力如下：
注塑压力会影响射胶速度，影响气纹、冲花、波浪纹等产品外观缺陷，因此注塑机屏幕显示的注塑压力比例值不超过80为宜。
注意：目前注塑车间部分注塑机是A型螺杆，
大部分注塑机仍然是B型螺杆。
