低气压试验箱（高度试验箱）操作作业指导书
1、货物名称：低气压试验箱-高度试验箱
2、厂家名称：东莞市环仪仪器科技有限公司
3、低气压试验箱（高度试验箱）操作作业指导书
4、工件条件: 常温常湿、无需地基。
5、低气压指导书
5.1首先检查电源是否连接；
5.2将测试样品放入低气压试验箱内（禁止放入易燃易爆物品）；
5.3打开电源，设定测试的温度及时间；
5.4启动真空泵，使真空度达到所需要求；
5.5运行程序；
5.6注意：1、机台报警先关掉电源再检查；
5.7注意：2、定期检查真空泵及压力表是否有损坏，如有损坏请及时更新；
5.8注意：3、定期清理一下低气压试验箱内的灰尘；
5.9注意：4、机台放置于通风较好的地方，使用环境温度超过35度，禁止使用；
5.10注意：5、测度完成后关掉电源。
*低气压试验箱又分为：高温低气压试验箱、常温低气压试验箱，高低温低气压试验箱
环仪仪器科技有限公司低气压试验箱文献。
高处与低处温低气压试验箱使用说明 低气压试验箱操作规程
高处与低处温低气压试验箱使用说明低气压试验箱操作规程高处与低处温低气压试验箱（）制冷系统供应试验箱室温至—70℃的低温冷源。
制冷系统接受二元复叠制冷方式。
由进口半封闭压缩机、热力膨胀阀、干燥过滤器、电磁阀等部件构成。
接受水冷式冷凝器，以保证运行情况的稳定性。
制冷回路包括主回路及辅佑襄助回路。
温度掌控器依据试验要求自动选择制冷回路，并依据需要调整输出的冷量，使之与所需冷量尽呆能匹配，从而提高掌控器精度及制冷效率，降低运行费用。
加热系统供应高处与低处温低气压试验箱室温至125℃热源。
接受不锈钢翅片式加热装置。
保证加热稳定牢靠。
真空系统由真空泵、连接管道、压力调整阀、电磁真空挡板阀、充气手阀、压力传感器等部件构成。
供应系统需要的真空。
高处与低处温低气压试验箱电气掌控系统由可编程掌控器、温度掌控器、温度传感器、压力变送器、故障检测元件，执行元件等构成。
从功能上包括温度掌控系统、压力掌控系统和保护系统等部分。
高处与低处温低气压试验箱系统掌控1、掌控装置:德国西门子PLC程序掌控器1套；2、显示方式:5.7"彩色人机界面，全中文显示设定和即时温度、湿度、压力、运行及剩余时间，程序组号及段号，加热、制冷等工作状态和实时时钟等；3、设定方式:触摸屏输入，运行方式:定值或程序方式，全数字式PID自整定调整；4、温度测量:Pt100铠装铂电阻，显示辨别率:温度：0.1℃，湿度：0.1%RH，压力：1Pa，时间：1min；5、程序模式:20组200段程序设定掌控，曲线和数据跟踪显示记录；6、数据导出:配置USB接口1个，可通过U盘导出试验数据；7、打印输出:可配置微型打印机，直接打印试验数据；内置4M 内存空间记录（26万个）实时数据，配有USB导出接口；8、通讯功能:配RS232或RS485通讯接口及通讯软件，可实现上位PC机远程监控功能（选配）；9、其它功能:超温、超压、缺相、错相、压缩机缺油等报警提示，并记录任一时刻的报警，同时弹出可能的故障原因及解决方法。
低气压试验箱校准规范 编制说明
低气压试验箱校准规范编写说明（征求意见稿）陕西省计量科学研究院二○一九年十月低气压试验箱校准规范编制说明一、任务来源经全国压力计量技术委员会向国家质量监督检验检疫总局申报，根据国家质量监督检验检疫总局下达的质检量函【2017】25号文“质检总局计量司关于国家计量技术规范制定、修订及宣贯计划有关事项的通知”要求，由陕西省计量科学研究院、中航工业北京长城计量测试技术研究所等为主要起草单位制订《低气压试验箱》校准规范。
二、制订规范的必要性低气压试验箱主要用于航空、航天、信息、电子等领域，确定仪器仪表、电工产品、材料、零部件、设备在低气压、高温、低温单项或同时作用下的环境适应性与可靠性试验。
采用整体式组合结构形式，试验箱由位于前部的保温箱体（承压结构）、温度调节装置、压力调节装置和电气控制系统组成。
低气压（高度）试验箱早在上世纪70年代中期，就已成为航空航天、信息电子等领域“低气压试验箱是模拟飞行器在不同飞行高度下不同大气压力值的低气压试验的重要设备，仪器，通过气压值与高度值的数学函数关系进行计算，有一般0m高度相当于绝压101.3kPa，10000m高度相当于绝压26.4kPa，20000m高度相当于绝压5.5kPa，35000m高度相当于绝压0.5kPa。
一般低气压试验箱的大气压力范围为绝压（0.5～110）kPa，即高度（0～35000）m。
”低气压试验可以确定仪器仪表、电工产品、材料、零部件、设备在低气压作用下的环境适应性与可靠性，同时也可对试件通电进行电气性能参数的测量，试验的结果关系到航天、航空器的飞行试验安全、以及电子设备的环境适应能力。
当今随着航空航天以及信息电子行业的飞速发展，低气压试验箱的使用相当普遍，基本上只要涉及航空航天技术的设备都要进行低气压（高度）试验，加之GB/T11159-2010《低气压试验箱技术条件》，GB/T10590-2006《高低温/低气压试验箱技术条件》两项标准以及《JJF1101-2003环境实验设备温度湿度校准规范》已经颁布实施很多年，但目前对于低气压（高度）试验箱的校准还没有相关的规范，使得低气压箱的校准处于非受控状态。
低温试验箱自校规程
低温试验箱自校规程
【编号：YXWS-QSM-ZY-29：2015(S)】
本规程适用于新购的、使用中的和维修后的低温试验箱的自校。
1、总则
低温试验箱是按GB/T50081-2002用来检验混凝土抗冻性能的专用设备，校验周期为一年。
2、技术要求
2.1、仪器应有铭牌，包括制造厂家、出厂日期、规格型号、出厂编号等；
2.2、外表平整光洁、音响正常，密封性良好；
2.3、绝缘性能良好，无漏电现象；
2.4、自动控温装置可将温度控制保持在给定值±2℃范围内；
2.5、试件装满箱后，箱内温度应在2h内降温至-15℃；
3、校验用的标准器具
3.1、温度计：-50~50℃，分度值0.5℃；
3.2、手表；
4、校验方法
4.1、用目测、手摸等感官方法检查外观及铭牌；用试电笔检查是否有漏电现象；
4.2、技术参数校验：
4.2.1、将校验用温度计放入低温箱中心位置，关上低温箱的门或盖。
接通电源，将温控器旋扭旋至所需的温度，待恒温后，观察温度计上的数值是否与温控器一致。
应分别测出当温控器为下列温度值时的温度计读数：-10℃、-15℃、-20℃、-25℃四种温度；
4.2.2、装满试件后，用手表计时，观察是否在2h内箱内温度由室温降至-15℃；
5、校验结果评定
5.1、新购的低温试验箱必须满足全部技术要求；
5.2、使用中的和维修后的低温试验箱应满足除第2.1外的全部技术要求。
6、自校记录表。

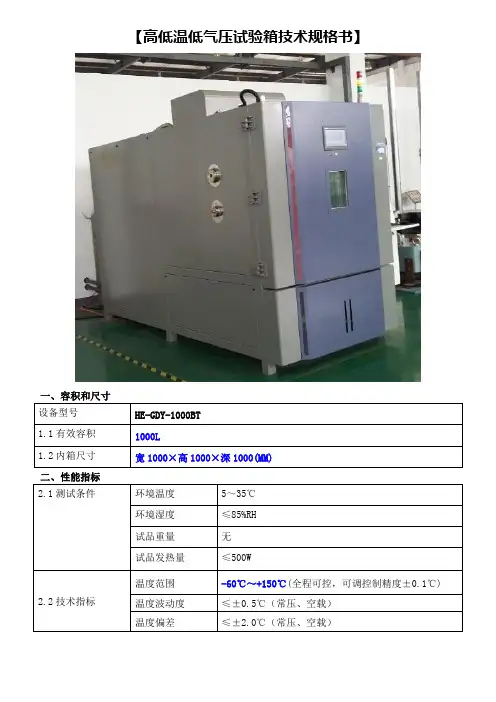

高低温低气压试验箱技术规格书
【高低温低气压试验箱技术规格书】
设备型号HE-GDY-1000BT
1.1有效容积1000L
1.2内箱尺寸宽1000×高1000×深1000(MM)
2.1测试条件环境温度5～35℃
环境湿度≤85%RH
试品重量无
试品发热量≤500W
2.2技术指标温度范围-60℃～+150℃(全程可控，可调控制精度±0.1℃) 温度波动度≤±0.5℃（常压、空载）
温度偏差≤±2.0℃（常压、空载）
BTPC(温度气压设备)
曲线记录功能具有带电池保护的RAM，可保存设备的设定值和采样值；及采样时刻的时间；最大存储时间为60天(当采样周期为1.5分钟时)
数据采集
1、屏界面曲线输出---直接把触摸屏上曲线界面或客户要求的任意界面存成*.bmp图片存到U盘里或直接用打印机打印触摸屏上曲线界面或客户要求（需改界面软件）的任意界面；
2、USB功能---配1G U盘1个。
试验时把U盘插在控制器USB接口上，试验数据会自动记录到U盘里，存成*.csv数据文件（非曲线图），采样周期可以在屏上设置。
用EXCEL等软件可以打开处理；
3、接打印机（选购）：---配置打印机，可按时间设置打印次数来打印试验日期、设定温度、实测温度、设定湿度、实测湿度。
4、采样时间：1次/S
附属功能故障报警及原因、处理提示功能；断电保护功能；上下限温度。
低温试验箱校准规程
低温试验箱校准规程
一、范围：适用于混凝土抗冻性仪器、沥青混合料冻融试验仪器、石料抗冻性仪器的检查校准
二、依据：JTG E30-2005《公路工程水泥及水泥混凝土试验规程》，JTJ 052-2000《公路工程沥青及沥青混合料试验规程》，JTG E4-2005《公路工程岩石试验规程》
三、技术要求：
1、应有铭牌，其中包括制造厂、型号、规格、出厂编号与日期等信息。
2、外观应平整光洁，密封性能良好，无杂音。
3、自动控温装置可将温度控制在给定值±2℃范围内；
4、装满试件后箱内温度应在2h内降至-15℃。
四、校准程序：
1、外观：用手和目测检查仪器各项状态应符合1-2条规定，
2、温度测定：
2.1将温度计与温度指示控制仪或半导体点温度计放入低温箱中心位置，关上低温箱门或盖，通过半导体点温计或温度指示控制仪观察，当-10℃、-15℃、-20℃、-25℃时打开箱门或箱盖，查看标准温度计与上述两种温度计之间的各点温度的相对误差，列出各温度时的误差值，作为修正值，低温箱的测试稳定以修正后的温度为准。
2.2将低温箱装满试件，盖上箱盖，开启降温按钮，开始计时，观察测温仪，是否在2h内低温箱内温度降至-15℃。
四、校准周期：一般为一年，使用过程中如发现异常应立即停止，待检查或校准后恢复使用。
山西科宇工程勘察检测有限公司校表12
低温试验箱校准记录
送校单位仪器编号校验号
混凝土标准养护室温、湿度控制箱校准记录
送检单位仪器编号检验号。
环境试验 第2部分：试验方法 试验M：低气压-最新国标
环境试验 第2部分：试验方法 试验M：低气压1 范围本文件规定了试验样品在贮存、运输和使用过程中承受低气压条件的试验方法。
低气压试验的目的是用于确定元件、设备或其他产品在低气压条件下贮存、运输或使用的适应性。
当元件、设备或其他产品在贮存、运输或使用时，处于高/低温和低气压的组合环境下时，组合环境对于施加到产品的应力或失效模式是重要的，此时应使用IEC 60068-2-39。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC 60068-1 环境试验 第1部分：概述和导则（Environmental testing-Part 1: General and guidance）注：G B/T 2421-2020 环境试验 概述和指南（IEC 60068-1:2020，IDT）3 术语和定义本文件没有需要界定的术语和定义。
ISO和IEC维护的用于标准化的术语数据库地址如下：——IEC电子开放平台——ISO在线浏览平台4试验描述一般说明将试验样品放入试验箱，然后将箱内气压降低到相关规范规定的值，并保持规定持续时间的试验。
规定的持续时间内保持该试验条件。
试验设备的描述试验箱应具有能保持第5章所规定的低气压条件的能力。
在恢复气压至正常时，宜注意避免发生由于辅助设备、装置或导入不清洁的空气而使箱内空气发生污染的情况。
当对散热试验样品进行试验时，相关规范可根据IEC 60068-2-2的试验Bd或Be的要求对试验箱进行适当的规定。
5 试验程序严酷等级5.1.1 一般说明相关规范应当规定气压和试验持续时间的严酷等级，其值宜从5.1.2和5.1.3的规定中优先选择。
5.1.2 气压相关规范应规定试验气压，宜从表1中选择。
依据标准大气压的其他大气压力值，参见ISO 2533。
电工电子产品低气压试验方法高低温低气压试验箱
电工电子产品低气压试验方法高低温低气压试验箱：对于低气压试验，通常有低温低气压和高温低气压两种方式，在海拔3000m(70kPa)的地带，主要出现的是低温环境，故采用低温低气压试验考察设备对低气压环境的适应能力。
确定元件和材料在低气压下耐电击穿的能力；确定密封元件耐受气压差不破坏的能力；检验低气压对元件工作特性的影响及低气压下的其他效应；有时候可用于确定机电元件的耐久性。
本方法是常温条件下电子元器件的低气压试验。
若装置元件的设备将在低温低气压及高温低气压的综合条件下贮存和使用，而且能够断定高低温利气压的综合作用是造成失效的主要原因，常温低气压试验不能使用。
低气压所依据的标准有：GB2421-1989 《电工电子产品基本环境试验规程总则》GB/T2423.25-1992《电工电子产品基本环境试验规程试验Z/AM: 低温/低气压综合试验方法》GB/T2423.26-1992 《电工电子产品基本环境试验规程试验 Z/BM: 高温/低气压综合试验方法》GB2423.27-2005 《电工电子产品基本环境试验规程试验Z/AMD: 低温/低气压/湿热连续综合试验方法》GB2423.27-2005 《电工电子产品基本环境试验规程试验Z/AMD: 低温/低气压/湿热连续综合试验方法》GB/T2424.15-1992 《电工电子产品基本环境试验规程温度/低气压综合试验导则》GB T 2423.21-1991 电工电子产品基本环境试验规程试验M 低气压试验方法GJB 150.2-1986 设备环境试验方法低气压(高度)试验试样制备：1、预处理：试验样品应在试验的标准大气条件下至少保持20min 或按有关标准的规定。
2、初始检测：按有关标准规定，对试验样品进行外观检查、电性能和机械性能检测。
试验方法：a)对试验期间不要求检测性能的试验样品，应在不包装、不通电和“准备使用”状态按其正常工作位置放入处于试验的标准大气条件的试验箱内；对于试验期间要求检测性能的试验样品，应按好电负载及其他测试仪表。
