高压直流系统
高压直流电源系统介绍易国华：非常感谢各位利用给我这个汇报的机会，时间关系，我只讲一些重点。
简单介绍一下公司，我们公司的产品主要有四大类，一个是通信电源系统，第二在电力系统当中使用的电力操作电源系统，第三是高压直流系统，应急电源。
这是我们在电力行业里面使用的电力操作电源系统，主要在变电站、电厂。
这是电力操作电源核心，跟我们通信电源相类似，模块等等。
这是应急电源，主要是消防上的，一些大的用户电里面实际上是锂电器。
这是室内和室外的系统。
今天主要把时间放到高压直流上面，主要是替代UPS的目的。
我们数字机房包括一些计算机终端来供电的，既然高压直流是替代UPS的，必须了解这两个之间的区别。
高压直流从AC到DC，UPS比高压直流多一个变换。
UPS和高压直流相比存在哪些问题呢?第一个主要多了一个变换效率比较低，第二系UPS的输出采用工频滤波损耗大。
UPS控制复杂，可靠性降低。
UPS的电池在输入端，如果UPS本身出故障，他一定要保证自己不出问题才可以不间断。
UPS并机要需要同频、同相、同电位，并机复杂，可靠性低。
我说这个东西也简单，它的可靠性越高。
高压直流并机是直流并联，只有同电位的问题，控制非常简单。
只要电压相同就可以。
UPS系统并联数量上受到限制，高压直流是没有这个限制的，我们实际操作当中一般是40台并联。
UPS现在机房使用绝大多数都是1+1并联方式，实际负荷单机往往小于40%，这样一来单台机的运行效率很低，70%左右。
高压直流现在使用是N+1方式，因此它的符合可以达到70-80%，一般涉及到80%以下。
现在的高压直流效率在30%的负载的时候可以做到92%，我们的效率在92%以上。
值得一提是高压直流这种N+1方式维护起来非常的方便，大家知道大型UPS出故障之后大家都傻眼了，没有什么招了。
而高压直流由于电池的存在，N+1的系统最大的好处我个人认为实际上是维护，你不太担心他。
从上面的比较优势我们发现罗列一下大家关心这几点，第一是可靠性，高压直流我48伏电源相比本质上没有什么区别，就是电压高，就是它的5倍。
其他性能都差不多的。
可维护性这是大家最关心的高压直流肯定好，投资成本当然我们这是跟1+1相比，如果说UPS使用N+1这个投资成本不会降这么多，如果地采用是现在一般大型都是1+1的，实际上是高压直流的成本两倍。
现在高压直流生产厂家比较高，原来UPS是国外进口比较多，这个成本相应来说它的报价也会高一些，本身成本也会高一些。
UPS多一级的变化，所以里面的控制复杂，本身成本就高一些，高压直流本身就便宜一些。
然后能耗可以降30，最差可以降20%。
第二个我们关心的问题就是高压直流为什么可以替代UPS?这里面很简单，因为我们的服务器电源99%以上都是高频开工电源，实际上把交流供过来UPS，UPS供过来的电整成直流，然后再变成正负12伏和5伏甚至是24伏，这种变化实际上是ACDC到DCDC，这个UPS 供电的交流本身要走成直流，我就给他供直流就完了啊，不要这中间进行转换。
唯一存在的问题就是电压范围，UPS给你供电电压范围是有的，不是所有都可以供电。
服务器的电源就是176-240伏这个范围是可以的，如果比176还低那我们普通的服务器电源是不行的。
当然通过校正之后可以达到100伏甚至之是90伏，当然我们服务器电压不是所有都校正。
因此我们的高压直流的电源范围跟我们的交流电源176-240伏的电源范围，才满足所有的服务器电源的电压范围。
这个电压值176伏的时候是216，246伏的时候对应的电压大概是369的样子。
我们选择高压直流的电压，我们选择的电池是120多，跟新电源48伏刚好是5倍，最高电压是282，我们的低电压也符合，我电池放电1.8伏的时候也符合我的服务器电源的电压要求。
当然我们现在的服务器电压不是所有都能用，有哪几类不能用，第一类工频电压器之类的肯定是不能用的，这样电压器会烧掉的。
中国电网是50赫兹，美国电网60赫兹，然后做一个110、120伏的切换，这种电源就不能用高压直流，他必须改造，不是不能用，必须把这个频率检测去掉，进行一些改造。
还有服务器电源检测的交流的使用不是交流端这块的平衡直电流或者是峰值电流，使用是耦合过来的检测的。
它的电压远远不够，正常电压范围内他已经保护了，这种电源也需要把电压保护改一改，这需要服务器厂家做。
实际上这类电源很少，我们现在发现其实是不多得。
下面介绍一下系统的产品，高压直流系统产品和48伏电源基本上是类似的，也就是说他是一个直流输出挂件电池。
48伏电源你从正级到负级摸都没有问题，因为人体电压36伏，实际上48伏电源对一般人也没有问题，但是高压直流就不行，如果说你的正级或者是负级接地，如果你手摸过去之后，就会跟大地接地，就会把人给打死的。
我们交流之所以会打死真是因为A线接地，人摸到过去，就会打死，打死人是电流，不是电压。
伏地根据原因就是对人的安全。
长期以来电力操作电源都是二极管输出的，标准规定就是二极管输出的，是0.5的损耗。
后来发现在高压直流的情况下48伏是有区别的，本身输出如果有问题的话，五倍的通信电源的电压对系统的影响还是很大的。
我也现在理解了为什么电力系统里面二极管一直不让取消，我在电力系统建议过，他们一直不让，二级管隔离最大好处就是把模块输出和系统隔离开来，模块输出有任何问题跟我没有关系。
其他这块输出我们采用是列头柜这块加强检测，伏地这块要检测到他确实伏地，不伏地就会存在安全的隐患，原则来讲这要放在列头柜里面。
系统上不会发生接地不良，这是我们的高压直流系统，我们标准设计是一体化柜，包括交流配电，直流配电以及我们的电池结构都在上面，底下是我们的直流模块。
旁边这个是我们的列头柜，相当于我们的新电源的直流配电柜。
系统技术指标里面有几个值得关注的，一个是电压范围323-475伏，然后是功率因素有两类，一类是0.93，一类是0.99，0.99将来要校正的，这就小于10%，完整来说应该是小于5%。
输出电压范围，我们这个范围应该是保证我们的服务器一定要正常的工作，这样一来我们的输出电压范围应该在216到我们的电池的跟踪电压282。
还有我们的系统效率也是94.8%，这是比较高的。
这是我们的模块，靠右边是240伏的模块。
这个模块的效率能够达到95%，主要我们采用是全软开关技术，效率比普通的一项软开关高三个点。
这是我们模块一些特点，特点里面主要是二极管隔离输出，再一个模块采用的是温控，随着模块温度升高，我风扇电压会加大，温度低于45度的时候我的风扇会关掉，这样是把风扇的寿命延长了。
还有风扇不转他的灰尘会少一些，是我们一些监控，监控里面我们加了休眠功能，电力操作电源目前来讲没有这个概念的。
电池巡检仪我们加了是两级结构，下面用的是电池检测模块，然后所有的检测底下下沉单电压，所有信息都上升到我们的监控单元，这里做的是两级结构。
绝缘监测分三层结构，最下层是漏电流传感器，测了两个支，同一个支路的正负线，流出去的电流和流回来的电流相等就是没有漏电流，如果流出去的电流和流回来的电流不等就证明有漏电流，可以进行定位。
最后讲讲我们高压直流总结一下，一个是系统最大的特点就是高效率、高可靠性、维护方便、体积小、重量轻，还有比较完善电池管理功能，完善的绝缘监测功能。
我们大概在5、6个省市有70多套系统在用，谢谢大家。
高压直流供电系统替代UPS可行性较强 2011年3月1日14:36 通信世界周刊作者：中国联通合肥市分公司孙育河中国联通高度重视电源的安全可靠运行，将高压直流供电系统(HVDC)作为未来机房供电系统选择之一，多个地方公司均开始探索和分析机房IT设备采用HVDC的可行性，并取得阶段成果。
目前中国联通在山东等省市进行了HVDC试点。
中国联通合肥市分公司拥有基站1000个左右以及6个大通信枢纽楼，其中通信电源数量较多，数量逐年增加。
为应对未来通信网络供电系统新需求，合肥联通已经对包括HVDC 在内的电源技术进行深入研究和学习。
通过与传统通信机房供电系统UPS（不间断电源）进行对比，我们发现HVDC供电系统在投资、可靠性、运营成本等方面优势显著。
传统UPS存在四大问题UPS和-48Vdc系统存在缺陷。
UPS备用能源在系统中的可靠性比电池本来具备的可靠性降低了很多，电池的可靠性Rb=0.99，而UPS备用能源供电可靠性仅为0.88。
UPS系统整体利用率低。
UPS冗余系统的每一路输入配电都有可能是主用，其中任何一台UPS都必须能够带起全部负荷，双机冗余UPS系统负荷率小于35%，UPS输出三相不平衡，直接导致UPS降容使用，存在单机利用率低的缺点。
UPS输入配电除主路外，其它输入配电处于空载待用，使用效率很低，机房前期建设投入大、负荷规划浪费，而且后期系统扩容难度大。
UPS带来供电系统谐波分量增加，导致变压器利用率下降、柴油发电机支撑能力削弱，影响到整个供电系统的安全性、利用率。
并联UPS之间不可能消除的环流问题，增加了UPS的无功损耗，降低了系统的可靠性。
UPS应急保障和可维护性差。
UPS在线维修复杂、在线扩容困难、割接难度大，不同设备型号、不同系统间无法实现互为冗余，逆变、滤波电容等关键器件更换困难。
若UPS逆变器发生故障，系统将转向旁路供电，但对于某些通信负载，低质量的市电可能对设备的安全运行带来严重故障隐患，而且后备蓄电池组被隔离开，起不到保护作用。
-48Vdc系统无法满足大功耗通信机房要求。
近年来由于数据通信的发展非常迅速，机房耗电量越来越大，目前单机架功耗增加很快，某通信机房实测单机架功耗达9~12kW/架，有些单机架高达31kW左右。
耗电量的增加需要更粗的电缆和更大的电流，这将进一步导致成本增加和散热量加大。
HVDC更可靠、更节能HVDC供电相对于传统UPS供电，不但可靠性高、效率高、节能成效显著，而且特别适用于负载重的机房。
该技术可推广性强，适合通信机房新建及改造。
传统UPS供电原理图如图1所示，HVDC供电原理图如图2所示。
HVDC比传统的UPS少一个DC/AC逆变器及服务器机架内部的AC/DC整流器，这样大大提高了供电系统的效率，从而降低供电系统的发热损耗，发热损耗的降低也减少了空调的配置。
HVDC供电方式的应用可以比采用UPS供电节约电能10%~20%。
当前，节能减排已经深入人心，HVDC也在节能方面得到人们的认可。
以向一个10kW 的数据设备供电为例，我们进行了两种供电模式对比试验。
由表1可以看出，每10kW的数据设备采用HVDC每年节约的电费约34018元（人民币，以下同）。
在成本减少方面，我们对建设传统1+1冗余120kVA UPS和2套50kW高压直流电源（100kW）进行分析对比发现，建设同样的100kW电源系统，HVDC电源系统比传统型UPS成本占优：投资建设成本要低66%；占用机房面积减少24.22%；系统运营成本低16.22%，年可节省26.91万元。
高压直流输电系统
1.高压直流输电系统的主要设备名称：换流变压器。
换流器。
平波电抗器。
交流滤波器，直流滤波器，控制保护系统，接地极引线，接地极，远动通信系统
2.直流输电系统中交流滤波器的功能：
3.逆变器采用定熄弧角控制的目的：
4.直流输电系统换流站装设的无功补偿装置类型：
5.晶闸管导通的条件：
6.双桥整流器交直流侧主要特征谐波次数
7.单桥整流器交直流侧主要特征谐波次数及其变化规律
8.双桥整流器桥间的影响
9.直流输电系统潮流调整在变动电流指令值过程中的要求
10.影响换相压降大小的因素
11.高压直流输电系统平波电抗器的作用
12.换流变压器的作用
13.换流器的控制方式
14.等价距离概念
15.常规高压直流输电的主要类型
16.高压直流输电技术发展经历的阶段
17.高压直流系统的基本保护联动方式
18.高压直流输电系统换流器具备的功能
19.换流阀组件电路中各元件的作用
20.从经济性互连性控制性等方面分析阐述高压直流输电的
优点
21.常规高压直流输电的缺点
22.常规高压直流输电的主要适应场合
23.单桥逆变器实现直流电向交流电的变换必须满足的条件，
换相失败的概念
24.单桥逆变器工况2-3时整流电压的特点
25.直流输电系统中调整直流功率的方法
26.6脉动整流器工作于2-3工况的条件
27.6脉动整流器换相过程，u的表达式，换相期间整流输出
电压的表达式
28.双桥12脉动整流器4-5工况时各电流电压的表达
29.触发延迟角，换相重叠角，触发超前角，熄弧角的概念。
高压直流输电系统的关键技术研究
高压直流输电系统的关键技术研究引言：随着能源需求的不断增长和电网远距离输电的需求，高压直流输电技术逐渐成为一项备受关注的领域。
高压直流输电系统以其低损耗、远距离输送和环境友好性等优势，被普遍认为是能源输送的未来。
一、技术背景高压直流输电是一种通过直流方式将电能从发电站点远距离输送到用户终端的电力传输方式。
相比交流输电，直流输电可以有效解决输电线路的电流激励问题，减少输电线路的电阻和电感损耗，降低输电线路的电压损失，提高输电效率。
同时，直流输电还可以实现跨国、跨海洋的长距离输电，具备高度的灵活性和稳定性。
二、关键技术研究1. 高压直流输电线路设计技术高压直流输电线路的设计是整个系统的核心，直接影响着输电效率和稳定性。
研究人员需要考虑线路的电压等级、输电距离和负荷要求等因素，优化线路的导线材料、绝缘结构和接地方式等技术。
此外，还需要考虑特殊环境下的线路故障检测和故障定位技术，确保输电线路的安全运行。
2. 高压直流换流站技术高压直流换流站是直流输电系统中的重要设备，负责将交流电转换为直流电并进行控制。
研究人员需要关注换流站的换流装置、控制技术和保护装置等关键技术。
此外，为了提高系统的可靠性和稳定性，还需要研究换流站的故障检测和故障处理技术。
3. 高压直流输电系统稳定控制技术高压直流输电系统对于外部电网的扰动具有较高的敏感性，因此需要研究系统的稳定控制技术。
研究人员需要借助控制算法和智能装置，实时监控和调节系统的电压、电流和功率等参数。
此外，还需要研究系统的无功补偿和电压调节技术，以提高系统的稳定性和响应能力。
4. 高压直流输电绝缘技术高压直流输电系统的绝缘技术是技术研究的重要方向之一。
要实现系统的高效稳定运行，需要研究绝缘材料的性能和可靠性，设计合理的绝缘结构和绝缘检测技术。
此外，还需要研究高温、低温等极端环境下的绝缘技术，确保系统在各种工况下都能够正常运行。
结论：高压直流输电系统的关键技术研究对于实现长距离、大容量电力输送具有重要意义。

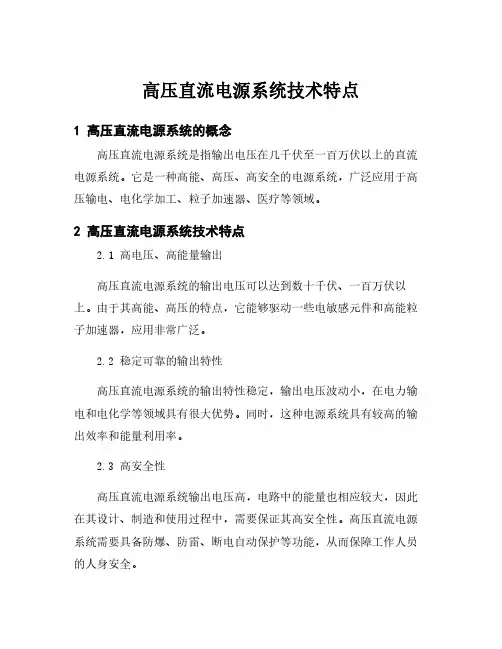

高压直流电源系统技术特点
高压直流电源系统技术特点
1高压直流电源系统的概念
高压直流电源系统是指输出电压在几千伏至一百万伏以上的直流电源系统。
它是一种高能、高压、高安全的电源系统，广泛应用于高压输电、电化学加工、粒子加速器、医疗等领域。
2高压直流电源系统技术特点
2.1高电压、高能量输出
高压直流电源系统的输出电压可以达到数十千伏、一百万伏以上。
由于其高能、高压的特点，它能够驱动一些电敏感元件和高能粒子加速器，应用非常广泛。
2.2稳定可靠的输出特性
高压直流电源系统的输出特性稳定，输出电压波动小，在电力输电和电化学等领域具有很大优势。
同时，这种电源系统具有较高的输出效率和能量利用率。
2.3高安全性
高压直流电源系统输出电压高，电路中的能量也相应较大，因此在其设计、制造和使用过程中，需要保证其高安全性。
高压直流电源系统需要具备防爆、防雷、断电自动保护等功能，从而保障工作人员的人身安全。
3高压直流电源系统的市场前景
目前，高压直流电源系统在空气净化、离子注入、物理和化学加速、电场和磁场实验等领域得到了广泛的应用。
特别是在电力输电领域，高压直流输电技术已经在多个国家得到了广泛的应用。
未来，在新能源、半导体、高速铁路等工业领域中，高压直流电源系统也会得到更多的应用。
4总结
高压直流电源系统具有高电压、高能量、稳定可靠的输出特性和高安全性等特点，被广泛应用于电力输电、电化学加工、粒子加速器、医疗等领域。
随着技术的不断进步和产业的不断发展，高压直流电源系统的市场前景将会越来越广泛。
数据中心高压直流系统应用与设计
验收标准
确保系统各项性能指标符 合设计要求，保证数据中 心的安全稳定运行。
03
数据中心高压直流系统的运行 与维护
数据中心高压直流系统的监控与预警
实时监测
对数据中心高压直流系统的运行状态进行实时监测， 包括电压、电流、功率等关键参数。
研发更高效的冷却技术，降低数据中心的能耗和散热成本。
智能化运维与管理
通过智能化手段提高数据中心高压直流系统的运维效率和管理水平 。
数据中心高压直流系统面临的挑战与机遇
技术成熟度与可靠性
随着数据中心高压直流系统的广泛应用，需要进一步提高其技术成 熟度和可靠性，确保数据安全与稳定运行。
成本与投资回报
数据中心高压直流系统的建设成本较高，需要合理规划投资，实现 经济效益与社会效益的平衡。
数据中心高压直流系统的节能技术与应用
节能技术
采用高效电源模块、智能散热技术、能源回收技术等节能技术，提高数据中心高压直流系统的能效。
应用实践
根据不同数据中心的实际情况，选择合适的节能技术进行应用，并定期对节能效果进行评估和优化。
数据中心高压直流系统的优化策略与实践
优化策略
从系统架构、设备选型、运行管理等 方面制定优化策略，提高数据中心高 压直流系统的能效和稳定性。
实践经验
总结实际运行中的经验教训，不断优 化和完善数据中心高压直流系统的设 计和运行管理，提高数据中心的能源 利用效率和可靠性。
05
数据中心高压直流系统的未来 发展与趋势
数据中心高压直流系统的新技术与新应用
高效能电源转换技术
采用更先进的电源转换技术，提高数据中心高压直流系统的能效和 稳定性。
高压直流输电设计手册
高压直流输电设计手册一、引言高压直流输电（HVDC）系统是现代电力传输的重要方式之一，尤其在长距离、大功率输电和分布式能源应用等领域具有显著优势。
本手册旨在为高压直流输电系统的设计、建设和运营提供全面的指导和建议。
二、直流输电系统概述高压直流输电系统主要由换流站、直流输电线路和控制系统等组成。
换流站负责将交流电转换为直流电，或者将直流电逆变为交流电，是整个系统的核心。
直流输电线路负责传输直流电，其设计与常规的交流输电线路有所不同。
控制系统与保护系统协同工作，确保系统的稳定运行和故障时的快速响应。
三、电力电子设备电力电子设备是高压直流输电系统的关键组成部分，主要包括换流器、变压器、滤波器等。
换流器是实现交流电与直流电相互转换的核心设备，其性能直接影响整个系统的性能。
变压器用于升高或降低电压，以适应不同的输电需求。
滤波器用于减小换流过程中产生的谐波，提高供电质量。
四、直流输电线路设计直流输电线路的设计需考虑输电距离、功率等级、地理环境等多种因素。
一般而言，直流输电线路的损耗较小，可以远距离输送电能。
同时，线路的设计还需考虑电磁环境的影响，以降低对周围环境和生物的影响。
五、控制系统与保护系统控制系统是高压直流输电系统的神经中枢，负责调节系统的功率传输和保障系统的稳定性。
保护系统则是系统的安全卫士，负责在系统出现故障时快速切断电源，保护设备和人员的安全。
六、电力电子仿真与建模电力电子仿真与建模是高压直流输电系统设计和优化不可或缺的工具。
通过仿真与建模，可以模拟系统的运行特性，预测潜在的问题，优化系统的性能。
同时，还可以为控制策略的开发和保护系统的设计提供理论支持。
七、环境影响与可持续性高压直流输电系统在建设和运营过程中可能对环境产生一定的影响。
因此，系统的设计应充分考虑环境保护和可持续性发展的原则。
例如，应尽量采用环保型的材料和设备，减少对自然景观的影响等。
八、运行与维护策略为了保证高压直流输电系统的稳定运行和延长设备的使用寿命，需要制定一套完善的运行与维护策略。
2024年高压直流输电系统(HVDC系统)市场前景分析
2024年高压直流输电系统（HVDC系统）市场前景分析引言高压直流输电系统（HVDC系统）是一种将电能以直流形式进行长距离传输的技术，在能源领域具有广泛的应用。
随着全球能源需求的增长和可再生能源的普及，HVDC系统在电力输送领域的市场前景变得越来越重要。
本文将对HVDC系统的市场前景进行分析。
HVDC系统的优势HVDC系统相比传统的交流输电系统具有众多的优势，因此在特定场景下得到了广泛的应用。
- 长距离传输：HVDC系统能够有效地在数百至数千公里的距离上传输电能，减少了输电过程中的输电损耗。
- 灵活性：HVDC系统能够方便地实现不同输电距离和功率等级之间的适配，灵活性高。
- 可靠性：HVDC系统的电力传输更稳定，可靠性更高，可以降低输电故障的可能性。
- 少占用土地：HVDC线路相对交流输电线路而言，占用土地较少，对环境影响较小。
HVDC系统市场的发展趋势HVDC系统市场在全球范围内呈现出快速增长的趋势，并且未来几年仍有望保持较高的发展速度。
以下是HVDC系统市场的几个发展趋势： ### 1. 可再生能源的普及随着可再生能源的普及，特别是风力和太阳能等清洁能源的广泛应用，需要将这些能源从发电站输送到消费地点。
HVDC系统可以有效地支持可再生能源的输电需求，因此可以预见，在可再生能源的快速发展下，HVDC系统市场需求将持续增长。
2. 电网互联随着全球电力需求的增长，不同地区之间的电网互联成为了一个重要的趋势。
HVDC系统能够通过长距离的、低损耗的电能传输，实现区域之间的电力交换。
因此，HVDC系统在电网互联方面具有巨大的潜力，并且有望在全球范围内持续发展。
3. 港口供电需求随着港口货运业的不断发展，港口供电需求也在增加。
HVDC系统由于其长距离输电能力和可靠性，可以极好地满足港口供电的需求。
因此，HVDC系统在港口供电领域的应用前景非常广阔。
4. 电力交易随着电力市场的改革和电力交易的开展，HVDC系统作为一种高效、可靠的电能传输技术，有望在电力交易中发挥重要作用。
2024年高压直流输电系统(HVDC系统)市场需求分析
2024年高压直流输电系统（HVDC系统）市场需求分析引言高压直流输电系统（High Voltage Direct Current，简称HVDC系统）是一种通过直流电进行能量传输的电力系统。
随着能源需求的不断增长和传统交流输电系统的局限性，HVDC系统在电力行业中的应用越来越广泛。
本文将对HVDC系统市场需求进行分析，包括市场规模、市场趋势及未来发展方向。
市场规模HVDC系统市场具有巨大的潜力和吸引力。
根据市场研究机构的数据，2019年全球HVDC系统市场规模超过100亿美元，并预计在未来几年持续增长。
这主要得益于HVDC系统具有传输效率高、输电距离远、输电损耗低等优势，能够满足不同地区的能源需求。
市场趋势能源转型推动市场需求全球范围内的能源转型趋势是HVDC系统市场增长的主要推动力之一。
随着可再生能源的不断发展和普及，如风能、太阳能等，HVDC系统成为了连接分布式能源和电力网络的重要工具。
HVDC系统可以有效地将分散的可再生能源转化成可靠的电能并输送到消费地，解决传统输电系统面临的限制。
互联互通需求增加随着经济全球化进程的不断推进，国际间的电力互联互通需求也在增加。
HVDC 系统作为跨国能源合作的工具，可以实现多国电网之间的互联互通。
此外，HVDC系统还能够有效地解决不同国家之间的电压和频率差异问题，提高电力互联互通的可行性和稳定性，满足不同地区间的能源供应需求。
增加的海底电缆项目HVDC系统在海底电缆项目中的需求也在不断增加。
随着海上风电场、跨海电力输送项目的兴起，HVDC系统作为海底电缆的主要传输技术，具有优越的性能和可靠性。
预计未来几年将有更多的海底电缆项目投入运营，进一步推动HVDC系统市场的发展。
未来发展方向技术创新驱动市场增长在HVDC系统市场中，技术创新是推动市场增长的关键因素之一。
未来，随着科技的进步和投资的持续增加，HVDC系统的功率密度、输电距离、输电效率等方面将进一步提升，满足不断增长的能源需求。
高压直流输电系统设计
高压直流输电系统设计随着电力传输距离的增加和电力需求的不断增长，高压直流输电系统成为一种重要的电力传输方案。
高压直流输电系统设计是确保电能的高效传输和稳定供应的关键步骤。
本文将从高压直流输电系统的基本原理、系统设计要素、关键技术和设计考虑等方面进行探讨。
一、高压直流输电系统基本原理高压直流输电系统是通过将交流电转换为直流电，利用高压直流将电能从发电站输送到远距离需求点。
主要由以下组成部分构成：1. 发电机组：将机械能转化为电能，产生交流电。
2. 运动转换装置：将交流电转化为直流电。
3. 整流器变流器组：将交流电整流和变压，通过变流装置转换为高压直流电。
4. 输电线路：将高压直流电能从发电站输送到需求点。
5. 变流器整流器组：将高压直流电转换为交流电，供电至用户。
二、高压直流输电系统设计要素1. 输电距离：确定输电线路的长度，是设计过程的首要考虑因素。
2. 输电容量：根据用户的需求和电力网络的供需关系，确定输电系统的容量。
3. 输电损耗：通过系统设计以降低输电过程中的电能损失，提高输电效率。
4. 可靠性要求：根据电力供应的重要性和可靠性要求，设计相应的输电系统。
5. 技术经济指标：考虑系统的成本、维护费用和综合经济性能。
三、高压直流输电系统设计关键技术1. 输电线路选择：根据输电距离、电流容量和输电能力需求，选择适当的线路类型和优化输电线路的结构。
2. 设备选型：根据设计要求选择合适的发电机组、变流器、整流器等设备，并进行合理的配置。
3. 控制策略设计：设计合理的控制策略，包括保护设备和系统、电压、频率和功率等方面的控制策略。
4. 绝缘与温升控制：确保输电过程中绝缘性能良好，以及控制设备的温升情况。
5. 污秽度控制：制定有效的污秽度控制计划，保持设备表面的清洁，减少电力损耗。
6. 地理环境因素考虑：根据输电线路所处的地理环境，设计合理的支架和防护措施，防止设备被外界环境影响。
四、高压直流输电系统设计考虑1. 系统可靠性：根据电力供应的可靠性要求，设计高可靠性的输电系统，以确保电能的稳定供应。
通信电源第八章 高压直流系统
7.3 高压直流供电技术
1 、参数选择 业界对于高压直流供电系统的最大争论主要是在系统电压 参数设定上，目前主要有以下四种标准。
低压220V 中压276V 高压350V 超高压400V
2 、高压直流技术优势分析
大幅提高供电系统效率 显著降低设备成本 备用能源（蓄电池）的功能得到充分发挥 消除了谐波电流对系统自身和电网的危害 大大简化系统结构，大幅度提高可靠性 有利于系统模块化、标准化进程
8.1 现有核心数据机房供电模式
目前，各大电信运营商在核心数据机房普遍采用的依然是 UPS，其主要作用为不间断供电和提升供电质量。
1、 在线式UPS分析 单机UPS系统
1+1UPS冗余并机系统
双总线UPS系统
2、 传统UPS系统存在的问题
系统可靠性 系统谐波干扰 系统运行效率 系统标准化 系统的维护扩容性
5
近几年，广大用户对数据业务需求的迅猛提升，导致各大 电信运营商不断加大核心数据机房的建设规模，同时，也 对核心数据机房的供电系统的安全性、可靠性以及运行效 率提出更高的要求。此时，传统UPS供电方式的稳定性、 安全性、经济性的问题日益严重，其供电弊端日益显现。 高压直流供电技术在核心数据机房的应用逐步推开。
本章内容
高压直流供电方式概述 服务器使用高压直流供电的可行性分析 高压直流供电技术参数选择 高压直流技术优势分析 高压直流技术存在的问题
本章重点、难点
本章重点 服务器使用高压直流供电的可行性分析 高压直流技术优势分析 本章难点 高压直流技术存在的问题
学习本章目的和要求
3 、供电方式可靠性分析 UPS供电系统备用能源可靠性 UPS供电系统中，备用能源—蓄电池经过逆变器、静态开 关等电子器件向负载供电，其中：电池系统的可靠性R1在 0.99左右；UPS整机可靠性为0.99（包括处于冗余并联的 静态旁路系统）；DC/AC逆变器的可靠性只有0.9。则： UPS供电系统的可靠性R=0.99×0.9=0.891。 直流供电系统备用能源可靠性 直流供电系统中，备用能源—蓄电池直接向负载供电，其 中：电池系统的可靠性R1在0.99左右；没有其他影响系统 可靠性的因素。则：直流供电系统的可靠性R=0.99。
高压直流输电系统的保护与控制
高压直流输电系统的保护与控制随着能源需求的不断增长和可再生能源的快速发展，高压直流输电系统作为一种高效、可靠的能源传输方式正逐渐受到广泛关注和应用。
本文将探讨高压直流输电系统的保护与控制措施，以期提高其安全性和稳定性。
一、高压直流输电系统的概述和应用高压直流输电系统是一种以直流电流传输能量的系统，在能量传输距离远、输电损耗小、控制方便等方面具有优势。
它通常由换流站、输电线路和接收站组成，可以广泛应用于远距离、大容量的能源传输，如跨越海洋、山区等地形复杂的区域。
二、高压直流输电系统的保护措施保护措施是高压直流输电系统不可或缺的一部分，它主要包括过电压保护、过电流保护和过温保护等。
过电压保护是指在高压直流输电系统中，当系统中出现电压异常升高的情况时，通过采取相应的保护措施来保护系统的安全运行。
其中，最常见的一种保护方法是安装过电压保护器，它可以有效限制电流的上升速度，避免电流超过设定值。
过电流保护是指在高压直流输电系统中，当系统中出现电流异常升高的情况时，通过采取相应的保护措施来保护系统的设备和电源。
在实际应用中，通常会采用电流保护器、熔断器等设备，当系统中的电流超过设定值时，这些保护装置将迅速切断电路，避免设备受损。
过温保护是指在高压直流输电系统中，当系统中的温度异常升高时，通过采取相应的保护措施来保护系统的设备和人员安全。
一般情况下，会在关键设备上安装温度传感器，当温度超过设定阈值时，保护装置将切断电路，以防止设备过热。
三、高压直流输电系统的控制措施高压直流输电系统的控制措施主要包括稳压控制、防止电弧故障和故障诊断等。
稳压控制是指通过控制换流站的换流变压器和逆变器的工作方式，以保持系统中的电压稳定。
通过使用先进的控制算法和自动化设备，可以实时监测系统中的电压变化，并根据需求调节换流站的工作状态，以确保稳定的电压输出。
防止电弧故障是高压直流输电系统中一个重要的控制环节。
电弧故障是指当系统中的电压或电流超过一定阈值时，导致电路中发生弧光放电。
