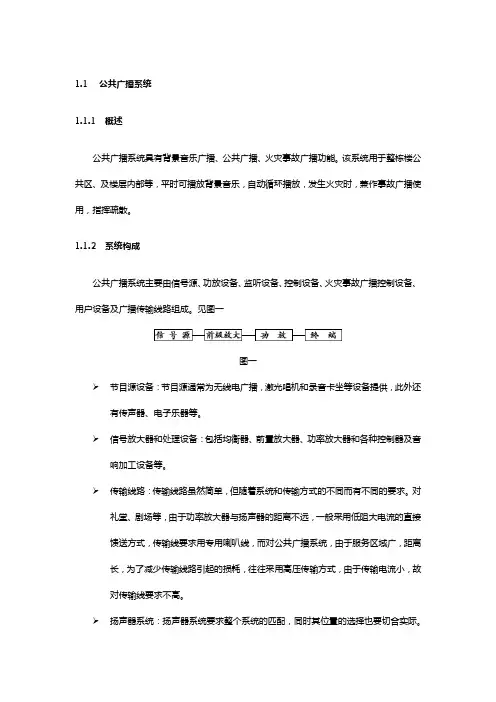

1.1公共广播系统1.1.1概述公共广播系统具有背景音乐广播、公共广播、火灾事故广播功能。
该系统用于整栋楼公共区、及楼层内部等，平时可播放背景音乐，自动循环播放，发生火灾时，兼作事故广播使用，指挥疏散。
1.1.2系统构成公共广播系统主要由信号源、功放设备、监听设备、控制设备、火灾事故广播控制设备、用户设备及广播传输线路组成。
见图一图一➢节目源设备：节目源通常为无线电广播，激光唱机和录音卡坐等设备提供，此外还有传声器、电子乐器等。
➢信号放大器和处理设备：包括均衡器、前置放大器、功率放大器和各种控制器及音响加工设备等。
➢传输线路：传输线路虽然简单，但随着系统和传输方式的不同而有不同的要求。
对礼堂、剧场等，由于功率放大器与扬声器的距离不远，一般采用低阻大电流的直接馈送方式，传输线要求用专用喇叭线，而对公共广播系统，由于服务区域广，距离长，为了减少传输线路引起的损耗，往往采用高压传输方式，由于传输电流小，故对传输线要求不高。
➢扬声器系统：扬声器系统要求整个系统的匹配，同时其位置的选择也要切合实际。
礼堂、剧场、歌舞厅音色，而扬声器一般用大功率音箱；而公共广播系统，由于它对音色要不高，一般用3W-6W在天花喇叭即好。
1.1.3系统设计公共广播基于现有计算机网络建设，安装时无需单独布线，基于IP网络的节目传送，是真正意义上的纯数字化网络广播广播，系统模拟部分采用有线定压传输方式，传输电压70V或100V。
➢网络广播控制中心、网络适配器、功放和喇叭组成网络广播系统，信号通过局域网传输。
➢系统直接嵌入IP网络，无需重复大量布线;➢支持7X24小时连续工作，随时进行应急广播;➢功能强大的管理软件，满足全功能的实时广播控制和系统管理;扬声器的计算和分布：在本系统中，由于扬声器安装在装修过的建筑物内，所以选用外观精美、易于安装的吸顶式音箱，既美观又实用。
所选音箱的灵敏度为88dB、额定功率为3W。
按照上式计算，在15米处声压级为70.27dB，基本满足70dB的要求。
公共广播系统
公共广播系统是一项系统工程，它需要电子技术、电声技术、建声技术和声学艺术等多种学科的密切配合，在选择性能良好的电声设备基础上，通过周密的系统设计，仔细的系统调试和良好的建声条件，达到电声悦耳、自然的音响效果。
1、开展社区事务，传达最新信息。
通常都由主管领导以及小区负责人管理，利用小区广播系统向全体小区成员播发管理决定以及近期事务开展情况，方便快捷，及时准确，有效缩短时差周期，加强干群联系，密切小区成员之间的交流。
2、欣赏音乐，收听广播，丰富群众文化生活。
通常情况下，小区广播可在人们休闲时间，播放一些群众喜闻乐见的歌曲音乐，如西北地区特有的秧歌社火等，特别是重大节假日期间，播放喜庆曲目从而增加节日气氛。
3、处理紧急情况，完备应急工作如若发生火灾水患、暴雨大风等突发险情，小区管理人员可以利用广播系统快速通知相关人员，告知险情详细情况，疏散人群，尽最大限度将损失减少到最低程度。
4、召开全体会议，提高工作效益随着经济发展，人与人之间的交流日渐增多，近年来召开会议，人员召集已成为一大难题，小区广播可以解决人员召集难题，属于村委会集体研究决定，可通过小区广播向全小区通知宣告。
技术在不断进步，市场需求也在不断变化。
公共广播技术的新发展主要表现在智能化和网络化两个方面。
1、智能化所谓智能化是指计算机化，实际上是要求把整个公共广播系统全盘置于计算机管理之下。
近年来，随着计算机技术的普及，常规公共广播系统的许多环节先后都纳入了计算机管理，主要是用单片机管理。
绝大多数智能化公共广播系统都是把系统置于一台通用的 PC 机的管理之下，由通用的键盘操控。
系统中的其他环节仍然是常规的，只是添加了计算机接口。
它与常规系统的主要差别是：体积小、集成度很高，包容了常规系列中的分区、定时、告警、强插、寻呼、电话、监听、语音文件固化、CD播放等功能；功能比常规系统更灵活和更完善。
2、网络化现代智能建筑内部要求建立数据网、视频网和声频网。
郑州新星小区公共广播系统
EAWPA小区广播系统方案＊＊＊小区＊＊＊公共广播系统方案小区公共广播一、公共广播设计依据为了使小区进一步提高工作效率，提高现代化管理水平，体现现代化公司的小区形象，及时发出各项工作通知等。
在满足需求的前提下，重点考虑的是系统起用后的可靠性和易于维护管理等问题，给小区的日常管理和工作带来极大的方便。
主要参考资料有小区平面图、行业标准之《公共广播工程费用概预算编制办法》、JG GTJ125《厅堂扩音系统的声学特性指标要求》、GY/T106-92《有线电视广播技术规范》,GBJ45－82《高层民用建筑设计防火规范》,GBJ16-37《建筑设计防火规范》,《工业小区通信接地设计规范》（GBJ79-85）；《接地装置安装》（86D563）；《利用建筑物金属体做防雷及接地装置安装》（86SD566）；《火灾自动报警系统施工及验收规范》（GB50116-92）；GBJ116-88《火灾自动报警设计规范》,GBJ50166-92《火灾自动报警系统施工及验收》,《民用建筑电气设计规范》（JGJ/T16-92）等手册。
二、公司简介及品牌介绍座落于具有得天独厚的人才资源与技术资源密集为依托的广州高新技术产业基地黄岗科技园，园内环境优雅、科研技术资源丰厚，是国内专业从事数字化、网络化、智能化科研项目产品开发,是一家专业从事智能公共/消防广播/数字寻址广播系统、多功能会议厅、讨论型会议室等弱电工程设计、施工及系统集成的专业性公司。
公司在中科院下不断创下行业奇迹，广为业界所推崇，被评为国家优秀小区，在公共广播、灯光音响、闭路监控、集团电话、防盗报警、智能大厦综合布线等科技领域一直处于行业领先地位，是国家评定的重点高新技术小区之一。
秉承“诚信、务实、团结、创新”的小区理念，公司不断为行业推出具有强劲竞争力的品牌与产品，公司研发中心完善的研发技术领先同行业，客服中心提供品牌用户专业系统的服务。
专业到位的PA系列、服务全面的数字化公共广播系列、技术领先的各类弱电产品系列等主营产业优势联盟构筑了公司发展，专业的品质与一流的服务为公司赢得了长期友好合作的客户伙伴。
公共广播系统技术交底
公共广播系统技术交底一、引言公共广播系统作为一种广泛应用于各类场所的音频传播设施，在提供信息传达、背景音乐播放、紧急通知发布等方面发挥着重要作用。
为了确保公共广播系统的安装、调试和使用能够达到预期效果，满足用户的需求，特进行本次技术交底。
二、公共广播系统的组成及工作原理公共广播系统通常由以下几个主要部分组成：1、节目源设备：包括 CD 播放器、调谐器、卡座、麦克风等，用于提供各种音频节目源。
2、信号放大和处理设备：如前置放大器、功率放大器等，对音频信号进行放大和处理，以保证信号的质量和强度。
3、传输线路：包括音频线缆、光缆等，用于传输音频信号。
4、扬声器系统：如吸顶扬声器、壁挂扬声器、室外音柱等，将音频信号转换为声音播出。
其工作原理是：节目源设备产生的音频信号经过前置放大器进行初步处理和放大，然后送入功率放大器进行进一步放大，放大后的信号通过传输线路传输到各个扬声器，最终由扬声器将电信号转换为声音播放出来。
三、公共广播系统的安装要点1、扬声器的安装位置应根据场所的声学特性和使用需求，合理确定扬声器的安装位置和数量。
一般来说，室内场所如会议室、商场等，扬声器应均匀分布，以保证声音的均匀覆盖；室外场所如广场、公园等，应考虑声音的传播距离和方向，避免声音反射和遮挡。
2、传输线路的敷设音频线缆应选用符合标准的专用线缆，以保证信号传输的质量。
线路敷设应尽量避免与强电线路并行或交叉，如无法避免，应保持一定的距离，并采取屏蔽措施。
3、设备的安装固定功率放大器、前置放大器等设备应安装在干燥、通风良好的机柜内，并固定牢固，防止震动和碰撞。
机柜的安装位置应便于操作和维护，同时要考虑设备的散热问题。
四、公共广播系统的调试方法1、扬声器音量和音质的调试逐个测试扬声器的音量和音质，调整功率放大器的输出功率，使各个扬声器的音量达到平衡，音质清晰。
注意避免扬声器出现失真、啸叫等问题。
2、分区广播功能的调试检查公共广播系统的分区广播功能是否正常，能否实现对不同区域的独立控制和广播。
ITC-小区公共广播系统方案设计说明书
Intelligent PA System Diagram设计方案广州保伦电子有限公司总机：传真：地址：广州市番禺区钟村镇钟村街工业B区一号楼网站：目录一、项目概述 ............................. 错误!未定义书签。
. 项目概况 ................................................. 错误!未定义书签。
. 项目需求 ................................................. 错误!未定义书签。
二、设计原则及依据 ....................... 错误!未定义书签。
. 总体设计原则 ............................................. 错误!未定义书签。
. 设计依据规范 ............................................. 错误!未定义书签。
三、系统设计方案 ......................... 错误!未定义书签。
. 设计分析 ................................................. 错误!未定义书签。
. 系统配置 ................................................. 错误!未定义书签。
. 系统清单 ................................................. 错误!未定义书签。
. 系统拓扑图 ............................................... 错误!未定义书签。
. 系统功能 ................................................. 错误!未定义书签。
. 主要产品介绍 ............................................. 错误!未定义书签。
小区智能公共广播系统设计方案
小区智能公共广播系统设计方案小区智能公共广播系统设计方案第一部分公共广播概述公共广播系统作为高尚住宅区营造和谐环境的最主要的信息传播工具之一，已成为和小区智能化弱电系统密不可分的、在众多高尚住宅区、公园正常运转的一个必不可少的系统。
智能化公共广播系统从传统的单纯播放磁带、领导讲话，发展到现在与闭路监控系统、计算机网络的一同成为智能化建设的一个重要工程。
现代的公共广播系统除了小区在日常生活时是物业服务中心的信息传播工具外,更是人民生活气氛更和谐的、能调节人的生活情趣的、保障人民生命财产安全的一种重要工具.ABK公共广播是专为小区、酒店、学校、公园、大中型超市车站等公共区域/高级场所提供背景音乐、广播的专业设备，且设备齐全，技术先进，产品多元化，产品通过了CE认证、3C认证、6级防水认证等，产品由设计到品质控制都是世界一流水平。
智能化背景音乐系统主要对本高尚住宅区的公共区域进行背景音乐广播，且主机应对今后的扩容预留接口。
背景音乐背景音乐简称BGM，是Back Ground Music的缩写，它的主要作用是掩盖噪声并创造一种轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种能创造轻松愉快环境气氛的音乐。
因此，背景音乐的效果有两个，一是心理上掩盖环境噪声，二是创造与环境相适应的气氛，它在小区、公园、宾馆、酒店、餐厅、商场、医院、办公楼等广泛的应用。
乐曲应是抒情风格的或是轻松的，强烈激性的乐曲是不适宜。
背景音乐不是立体声，而是单声道音乐，这是因为立体声要求能源方位，并且有纵深感，而背景音乐则是不专心听就意识不到声音从何处来，并不希望为人感觉出声源的位置，以至要求把声源隐蔽起来，而音量要较轻，以不影响两人对面讲话为原则。
第二部分设计概述1.系统设计目标及功能需求1.1. 背景音乐广播能提供多种音源进行背景音乐广播并能够进行分区控制。
不同的使用区域应可以播放不同容的音乐节目。
1.2. 语音广播语音广播能够分区广播，以便将不同的通知容广播到特定的区域。
小区广播系统功能介绍
一、小区广播系统功能介绍：配置了广播系统后，可以实现以下功能：）、播放背景音乐、发布语音广播喊话功能；）、实现分区播放背景音乐功能；）、可定时播放日常广播，做到无人值守广场（平米）；绿化带上有个喇叭共分个区。
二、校园情况概况：该学校共有栋楼：小学部六个年级，每个年级有个班，共有个班；；一个公共操场等。
学校结构说明：学校结构：共有个年级,每个年级设为一个区。
广播实现以下要求：1）系统小时无人职守，全自动开启、关闭系统；2）定时播放音乐，当有紧急火警广播要求时，能立即强切为广播状态，对所需要广播的区域进行广播；3）可单一个区或多个区或全区广播、寻呼；4）有种音源选择,可在不同区域同时播放；第四部分校园广播设计方案三、校园情况概况：该学校共有栋楼：小学部六个年级，每个年级有个班，共有个班；初中部三个年级，每个年级有个班，共有个班；一个公共操场等。
学校结构说明：学校结构：共有个年级,每个年级设为一个区。
广播实现以下要求：5）系统小时无人职守，全自动开启、关闭系统；6）定时播放音乐，当有紧急火警广播要求时，能立即强切为广播状态，对所需要广播的区域进行广播；7）可单一个区或多个区或全区广播、寻呼；8）有种音源选择,可在不同区域同时播放；9）可以实现临层报警功能；四、校园广播系统设计方案说明：整个学校只有一个广播中心，只要任何地点发生火警，传感器即时发出信号并传送给消防中心，消防中心通过计算机处理，排除误操作后，随即开通报警信号及紧急广播，并协助人员安全疏散。
根据学校规划设计的具体情况，我们设计了一套从音频信号集中控制传输，可靠实用的背景音乐、公共（紧急）广播系统。
即设计背景音乐广播与消防紧急广播相兼容。
所有的背景音乐扬声器在火灾时均能强切至消防紧急广播状态。
当进行正常背景音乐广播时，一旦发生火灾报警，自动触发语音系统，广播强切至紧急广播状态，以最高优先权向学校内报警区域发出紧急事故广播，并可进行人工广播来处理事故，避免了慌忙中造成的误操作的可能性。
居民小区背景音乐公共广播系统解决方案
居民小区背景音乐公共播送系统解决方案概括小区背景音乐的主要作用是创立一种轻松和谐的气氛，设计成熟的智能小区背景音乐系统，扬声器分别要均匀部署，音量适合，不影响人群正常谈话。
当有紧迫状况时，扬声器能以最大的功率发声，每个角落都能听到报警声音，以便人员的实时分散。
小区背景音乐/紧迫播送智能系统主要对每栋住宅楼住户、活动休闲区、绿化带等场所进展寻常或紧迫播送，且主机对此后的扩容预留接口，便利小区此后扩展。
方案设计依照1、以甲方供给的场所图纸和系统要求为依照；2、依照提出的扩声要求，并依据背景音乐播送的需要；3、依据我企业多年来对音响系统设计、施工的阅历，考虑系统用途的先进性和功能扩展性。
本系统的设计依照以下标准进展：●《民用建筑电气设计标准》JGJ/45-82●《建筑设计防火标准》GBJ16-37●《厅堂扩音系统的声学特征指标要求》JG GTJ125●《利用建筑物金属体做防雷及接地装置安装》86SD566●《火灾自动报警设计标准》GBJ116-88●《火灾自动警系统施工及查收》GBJ50166-92●《公共播送工程花费概估算编制方法》●《CDKPA 产品手册》依据此规格书及最版的有关标准对系统进展设计、施工和查验。
智能小区公共播送设计要求及要实现的功能1、系统指标〔1〕、声场强度声场强度确实定与某环境下的背景噪声亲切有关，参照各样不一样的环境下的噪声声强表，建筑环境一般均为25～45dB 。
〔2〕、声场xx声压级均匀，变化范围在±4dB 左右为好。
〔3〕、可懂度检测声音清楚程度的主观评定指标。
〔4〕、扬声器系统的性能指标●扬声器的频次响应范围扬声器的频次响应范围是影响系统可懂度的重要要素。
频次响应范围100～14000Hz 就足以知足要求。
功放的频响范围均优于扬声器的频响特征。
●重放频次特征扬声器如上所述在100 ～14000Hz 范围，足以知足公共播送的频响要求。
●灵敏度灵敏度高的扬声器的效率也高。
