预制管桩施工要求规范

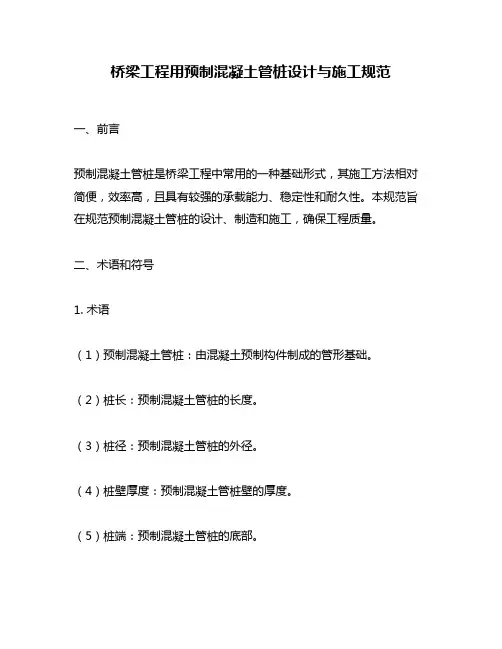

桥梁工程用预制混凝土管桩设计与施工规范
桥梁工程用预制混凝土管桩设计与施工规范一、前言预制混凝土管桩是桥梁工程中常用的一种基础形式，其施工方法相对简便，效率高，且具有较强的承载能力、稳定性和耐久性。
本规范旨在规范预制混凝土管桩的设计、制造和施工，确保工程质量。
二、术语和符号1. 术语（1）预制混凝土管桩：由混凝土预制构件制成的管形基础。
（2）桩长：预制混凝土管桩的长度。
（3）桩径：预制混凝土管桩的外径。
（4）桩壁厚度：预制混凝土管桩壁的厚度。
（5）桩端：预制混凝土管桩的底部。
（6）桩底：预制混凝土管桩下部的土层。
（7）桩顶：预制混凝土管桩上部的土层。
2. 符号（1）L：预制混凝土管桩的长度。
（2）D：预制混凝土管桩的外径。
（3）t：预制混凝土管桩壁的厚度。
（4）γ_c：混凝土单位重量。
（5）γ_s：钢筋单位重量。
（6）Q_b：桩底承载力。
（7）Q_t：桩顶承载力。
（8）P：桩身与土壤的摩阻力。
（9）A_c：混凝土截面积。
三、设计要求1. 基本要求（1）预制混凝土管桩应根据工程设计要求确定桩长、桩径和壁厚。
（2）预制混凝土管桩的设计强度等级应不低于C30。
（3）预制混凝土管桩应采用无缝钢管模具制造，管壁应平整、光滑，无明显的缺陷和裂缝。
（4）预制混凝土管桩应采用内外钢筋网配筋，钢筋应符合GB/T1499.2-2018《混凝土用钢筋第2部分：热轧钢筋》的规定，钢筋直径不应小于8mm。
2. 桩长的确定（1）预制混凝土管桩的长度应根据工程设计要求和现场地质条件确定。
（2）桩长应考虑土层的稳定性和桩端的承载力，桩长不应低于设计要求。
（3）桩长的实测值应符合设计要求，偏差不应超过15cm。
3. 桩径和壁厚的确定（1）预制混凝土管桩的外径和壁厚应根据工程设计要求和土层条件确定。
（2）桩径和壁厚应满足以下要求：①桩径应不小于设计要求，且不应小于300mm；②壁厚应满足设计要求，不应小于25mm。
4. 桩身的配筋（1）预制混凝土管桩应采用内外钢筋网配筋，钢筋网的间距不应大于300mm。
预制管桩施工方案
预制管桩施工方案一、引言预制管桩作为一种常用的基础工程施工方法，在建筑、桥梁等工程中有着广泛的应用。
本文将介绍预制管桩的施工方案，包括施工前的准备工作、施工过程中的具体操作步骤以及施工后的验收流程，希望能够为相关施工人员提供参考。
二、施工前准备工作1.方案确定：根据工程实际要求确定使用的预制管桩规格和数量。
2.现场勘察：对施工现场进行勘察，了解地质情况、地下管线等情况，为后续施工做好准备。
3.技术交底：与相关施工人员进行技术交底，明确各项工程要求及施工流程。
4.材料准备：准备好所需的预制管桩及相关辅助材料。
5.施工设备准备：准备好相关施工设备，确保设备齐全、完好。
三、施工过程1.现场铺设：根据设计要求，在地面上进行预制管桩的铺设，合理安排间距和布置方式。
2.基坑开挖：根据预制管桩的设计要求，在地面进行基坑开挖，确保基坑尺寸符合要求。
3.预制管桩安装：将预制管桩垂直安装到基坑中，并通过专用设备进行固定和压实。
4.桩顶处理：根据设计要求对预制管桩的桩顶进行处理，确保桩顶平整。
5.施工记录：对每一步施工过程进行记录，包括施工时间、施工人员、施工设备等信息。
四、施工后验收1.验收依据：根据相关规范和设计要求进行验收。
2.验收内容：包括预制管桩的垂直度、水平度、质量等方面进行验收。
3.验收标准：根据标准要求，对各项验收指标进行评定。
4.验收记录：对验收结果进行记录，确保施工质量符合要求。
五、总结预制管桩施工是一项重要的基础工程活动，合理的施工方案和严格的施工流程对工程的质量和安全性起着至关重要的作用。
通过本文对预制管桩施工方案的介绍，希望能够对相关施工人员提供一定的参考，确保施工质量，保障工程顺利进行。
预制管桩质量控制及检测要求
预制管桩质量控制及检测要求一、预制管桩的分类及特点预制管桩通常分为预应力高强混凝土管桩（PHC 管桩）、预应力混凝土管桩（PC 管桩）和预应力混凝土薄壁管桩（PTC 管桩）等类型。
PHC 管桩具有高强度、高耐腐蚀性和良好的穿透能力，适用于各种地质条件和大型工程项目。
PC 管桩的强度稍低于 PHC 管桩，但价格相对较低，常用于一般建筑工程。
PTC 管桩壁薄、经济实惠，多用于多层建筑和小型工程。
二、预制管桩的生产质量控制1、原材料控制水泥：应选用质量稳定、强度等级符合要求的水泥，其各项性能指标需经过严格检测。
骨料：粗细骨料的粒径、级配、含泥量等应符合标准，以保证混凝土的强度和和易性。
钢材：预应力钢筋的质量、规格和力学性能必须满足设计要求，确保管桩的承载能力。
2、生产工艺控制钢筋笼制作：钢筋的焊接质量、间距和保护层厚度要符合规范，保证钢筋笼的稳固性。
混凝土搅拌：严格控制混凝土的配合比、搅拌时间和坍落度，确保混凝土的质量均匀。
离心成型：控制离心速度和时间，使混凝土密实度达到要求。
养护：采用合理的养护方式和养护时间，保证混凝土强度的增长。
3、质量检验外观检查：检查管桩表面是否平整、有无裂缝、蜂窝麻面等缺陷。
尺寸检查：测量管桩的长度、直径、壁厚等尺寸，确保符合设计标准。
抗弯性能检测：对管桩进行抗弯试验，验证其抗弯能力是否满足要求。
三、预制管桩的施工质量控制1、施工准备场地平整：确保施工现场平整坚实，排水良好，以满足桩机行走和施工要求。
桩位测量：准确测量桩位，设置明显的标志，并进行复核。
桩机选择：根据地质条件、桩型和施工要求，选择合适的桩机类型和型号。
2、沉桩施工垂直度控制：在沉桩过程中，随时监测桩身的垂直度，偏差不得超过规范允许值。
接桩质量：接桩时，要保证上下节桩的中心线对齐，焊接质量可靠，焊缝饱满、无夹渣。
贯入度控制：按照设计要求控制桩的贯入度，当贯入度达到设计值时，方可停止沉桩。
3、施工记录做好施工过程中的各项记录，包括桩位编号、沉桩时间、桩长、垂直度、贯入度等数据，以便追溯和分析。
预制管桩试桩施工方案
预制管桩试桩施工方案一、施工准备1.组织人员：项目经理、工程师、安全员、施工人员等。
2.准备材料：预制管桩、混凝土、钢筋等。
3.准备设备：吊车、挖掘机、混凝土搅拌站等。
4.制定施工计划：根据工程进度和要求，制定详细的施工计划。
5.安全防护措施：确保施工现场的安全，包括设置围挡、警示标识，进行安全教育等。
二、施工过程1.试桩位置确定：根据设计要求，在地面上标出每根试桩的位置。
2.挖掘坑底：使用挖掘机挖掘每根试桩的坑底，确保底部平整。
3.安装管桩：将预制管桩从运输车辆上卸下，并用吊车吊起，然后将其安装到试桩坑中。
4.调整管桩位置：根据设计要求，在试桩坑中调整管桩的位置和方位，确保与设计图纸一致。
5.固定桩身：使用混凝土将管桩固定在试桩坑中，确保其稳固。
6.浇注混凝土：为了增加管桩的承载能力，在管桩的周围浇注混凝土。
7.安装钢筋:根据设计要求，在混凝土中安装钢筋，增加结构的强度。
8.养护混凝土：采取适当的养护措施，确保混凝土的强度和稳定性。
9.检查验收：对施工过程进行检查，确保施工质量，并进行验收。
三、施工注意事项1.施工现场要保持清洁整洁，避免杂物堆放或遗留。
2.施工人员要严格按照操作规程进行施工，确保施工质量。
3.在施工过程中要做好防护措施，避免事故发生。
4.在施工过程中要及时处理施工现场的问题，确保施工进度。
5.严格按照设计要求进行施工，确保结构的强度和稳定性。
6.在进行混凝土浇注时，要注意控制浇注速度，避免产生空隙或缺陷。
7.对施工过程中发现的问题要及时处理，确保施工质量。
8.施工过程中要注意与其他施工工序的配合，确保工程进度。
总结：预制管桩试桩施工方案是在建筑施工中常用的一种桩基施工方法。
通过合理的施工准备、施工过程和注意事项，可以确保预制管桩试桩的施工质量和工程进度。
然而，在实际施工中，还需要根据具体的工程要求和条件进行调整和完善，以确保施工效果的质量和稳定性。
预制管桩基础施工方案
预制管桩基础施工方案预制管桩基础施工方案一、施工准备工作1. 确定施工现场：根据设计图纸和施工要求，确定预制管桩基础的施工位置。
2. 准备材料和设备：准备好预制管桩、水泥、砂浆、混凝土、钢筋等施工所需材料，检查并确保设备完好。
3. 安全措施：制定施工安全措施，做好安全警示标志，指派专人负责施工现场的安全管理。
二、施工工艺和步骤1. 地面准备：清除地表上的杂草、碎石等障碍物，保持施工现场的整洁。
2. 桩基定位：根据设计图纸和标高要求，使用激光水平仪、测量仪器等设备进行桩基的定位和标示。
3. 探地雷达勘测：使用探地雷达对施工位置进行勘测，确定地下障碍物的位置，以防止在施工过程中损坏地下管道或设施。
4. 开挖坑口：根据设计要求，使用挖掘机等设备对桩基位置进行开挖，保证坑底平整，坑壁垂直。
5. 安装预制管桩：在开挖的坑底倒入一定厚度的砂浆，将预制管桩一一插入坑中，并用水泥砂浆固定桩身，保证桩身的垂直度和位置准确。
6. 浇筑混凝土：安装好预制管桩后，在管桩上方倒入混凝土，至地面平齐，并进行压实、养护等工序，保证混凝土的密实和强度。
7. 进行回填：在桩基周围进行回填，使用合适的土石材料进行填充，并采取适当的振实措施，保证回填土的密实度。
三、安全措施1. 严格遵守施工操作规范，使用防护用具，确保施工人员的安全。
2. 在施工现场设置安全警示标志，保持交通畅通，防止他人误入作业区域。
3. 实行分块施工，确保桩基质量的同时，减少对周围环境的影响。
4. 在挖掘过程中及时处理坍塌或塌方现象，采取防止土方滑坡的措施。
5. 施工现场要保持整洁，注意防火和防静电，防止发生火灾等意外事故。
通过以上施工方案的实施，预制管桩基础施工可以快速高效地完成，确保基础的牢固性和承载能力，为后续的建筑施工提供良好的基础条件。
同时，也需要严格按照安全规范和操作要求进行施工，确保施工人员的安全，在施工过程中做到安全、环保、高效。
大型桥梁工程预制混凝土管桩技术规程
大型桥梁工程预制混凝土管桩技术规程一、引言预制混凝土管桩是大型桥梁工程中的重要组成部分，其质量直接影响桥梁的安全性和使用寿命。
本技术规程旨在规范预制混凝土管桩的生产、运输、安装等过程，确保管桩的质量和安全性。
二、材料1. 水泥：应选用符合国家标准的优质硅酸盐水泥。
2. 砂：应选用符合国家标准的天然细砂。
3. 骨料：选用符合国家标准的天然碎石或人工碎石。
4. 水：应选用符合国家标准的自来水或井水。
5. 钢筋：应选用符合国家标准的钢筋。
6. 其他辅助材料：如混凝土外加剂、钢筋连接件等，应选用符合国家标准的产品。
三、制作工艺1. 预制混凝土管桩的制作应在专门的生产线上进行，生产线应具备相应的自动化设备和生产工艺。
2. 经过振动、浇筑、压实和养护等工艺过程后，预制混凝土管桩应符合国家标准规定的强度等级和尺寸精度要求。
3. 预制混凝土管桩的表面应光滑平整，无裂缝、起泡、凹坑等表面缺陷。
4. 每批预制混凝土管桩应进行质量检验，确保质量符合国家标准要求。
四、运输1. 预制混凝土管桩的运输应选择符合要求的专用运输车辆，车辆应符合国家相关标准，经定期检验合格。
2. 在运输过程中，应避免管桩出现碰撞、摩擦、倾倒等情况，管桩应固定稳固，避免管桩变形或受损。
3. 预制混凝土管桩应按质量等级分批装车，每批管桩应进行标识，并附有相应的质量证明文件。
五、安装1. 安装前，应对安装现场进行勘察和测量，确认地基承载力和桥墩设计要求，制定合理的安装方案。
2. 安装过程中，必须采用专门的起重设备和工具，避免管桩受到损伤。
3. 预制混凝土管桩的安装贯入深度应符合设计要求，安装过程中应注意管桩的垂直度和水平度，以确保管桩的稳定性和安全性。
4. 安装完成后，应及时进行检查和验收，确认管桩的质量和安装情况符合设计要求。
六、质量控制1. 在生产过程中，应严格执行国家标准和相关规定，确保预制混凝土管桩的质量和工艺符合要求。
2. 在运输和安装过程中，应注意管桩的质量和安全，避免管桩受到损伤或变形。
预制管桩工程施工组织
一、工程概况本工程为某综合楼项目，位于XXXX地区，总建筑面积约XXX平方米。
基础采用预制管桩，桩型为PHC-A300(100)-30a80c高强混凝土管桩，桩长30米，单桩承载力特征值550KN。
工程总桩数XXX根，预计工期为6个月。
二、施工组织设计1.施工准备（1）人员准备：组织专业施工队伍，配备项目经理、技术负责人、施工员、质量员、安全员等岗位人员。
（2）材料准备：确保预制管桩、钢筋、混凝土等材料符合设计要求，并提前进行采购、检验、储备。
（3）机械设备准备：配备打桩机、吊车、搅拌机、振捣器等机械设备，确保施工过程中设备正常运行。
2.施工工艺（1）桩基施工：采用静压法预制管桩施工，按照以下步骤进行：1）测量放样：根据设计图纸，进行桩位测量放样，确保桩位准确。
2）桩基施工：采用静压法将预制管桩压入土层，直至达到设计桩长。
3）桩顶处理：对桩顶进行切割、凿毛等处理，为后续施工创造条件。
（2）钢筋施工：根据设计图纸，对桩基进行钢筋绑扎，确保钢筋位置、间距、保护层厚度符合要求。
（3）混凝土施工：按照混凝土配合比，搅拌混凝土，进行桩基混凝土浇筑，确保混凝土质量。
3.质量控制（1）材料检验：对预制管桩、钢筋、混凝土等材料进行检验，确保材料质量符合设计要求。
（2）施工过程检验：对桩基施工、钢筋施工、混凝土施工等过程进行检验，确保施工质量符合规范要求。
（3）验收：桩基施工完成后，进行桩基质量验收，确保工程质量合格。
4.安全措施（1）施工人员安全培训：对施工人员进行安全培训，提高安全意识。
（2）现场安全检查：定期进行现场安全检查，发现安全隐患及时整改。
（3）施工防护措施：在施工过程中，采取相应的防护措施，确保施工人员安全。
5.进度安排（1）施工准备阶段：1个月。
（2）桩基施工阶段：2个月。
（3）钢筋施工阶段：1个月。
（4）混凝土施工阶段：1个月。
（5）验收阶段：1个月。
三、结语本工程预制管桩施工组织设计旨在确保工程顺利进行，提高施工质量，确保工程安全。
预应力管桩技术规范标准[详]
![预应力管桩技术规范标准[详]](https://img.taocdn.com/s3/m/aa35530c5901020206409c21.png)
预应力管桩技术要求1. 总则1.1适用规范（1）《建筑工程施工质量验收统一标准》GB50300-2001（2）《建筑地基基础设计规范》（GB50007－2002）（3）《建筑桩基技术规范》(JGJ94-94)（4）《施工质量标准强制性条文及其实施》1.2 预应力管桩的质量和施工应符合设计和本规范的要求，如果本规范与国家相应规范不一致，以最严格的执行。
2. 材料2.1预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。
2.2投标方在投标时需明确桩的来源业主、业主代表、设计和监理单位有权去制造厂实地考察确认。
若所提供制造商的产品不能满足设计施工要求时，则应由中标施工单位另选制造商，直道甲方、业主代表、设计、监理满意为止。
2.3施工方所提供的预应力管桩的制造商一旦被选用，则应充分考虑桩的供应与运输能力，不能以任何借口而影响桩的供应和影响施工进度。
2.4管桩的供应与验收，应在控制现场未下车前提供产品合格证书后，方可进场。
2.5焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定。
3. 施工机具：3.1 2.3.1承包商应选用液压静力压桩机或柴油锤打桩机，打桩机的台数应根据工期要求配备。
3.2 2.3.2对于采用的液压静力压桩机，其能够提供的最大压力不得低于3200kN。
同时考虑本地质条件可能含有流砂层和卵石层，部分桩需要穿透流砂层或卵石层后才能进入持力层（强风化层），承包方应具备适当增加配重的潜力，其费用包括在报价中。
3.3 2.3.3承包商应在进场时提供桩机的最近一次的、在有效期内的检测报告原件，并随设备留置现场直到试桩工作结束。
3.4 2.3.4柴油锤打桩机的锤体重量、柴油机规格应根据桩基情况按有关规范要求选用。
3.5 2.3.5应配备符合要求的、一定量的电焊机、全站议、经纬仪、水准仪等辅助机具。
4. 测量放样4.1桩基的轴线和标高均要求采用全站议和水准仪进行放样，放样后的轴线和标高应请业主代表和监理单位进行复核批准才能进行下一步的工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预制管桩施工要求规范
1．桩机与桩进场先要对场地进行考察，看桩机是否能够在场地内行走。
2．看一看图纸，看设计对桩机、桩锤有什么要求没有？
3．根据设计要求选购管桩。
4．进行桩基施工放线，先放轴线，然后根据轴线放桩位。
要注意的是，由于是工程刚开始，需找到周边的城市测绘用的标准点（有坐标与水准高度值），而且要有单位盖章确认。
5．组织设备、工人与管桩进场。
同时还有桩尖、焊条等。
甲方需要注意的是管桩的规格、型号是否正确，检查一下桩的壁厚。
桩尖的大小、板厚，焊条是否合乎设计要求。
当管桩卸下后，查看管桩的破损情况，桩头、拼缝是重点，拼缝如有300长的开口、桩身有长约300的纵向裂缝或200长的横向裂缝，要退桩。
6．卸桩时要登记进场数量，按桩长分别登记根数，总长度。
7．打桩时要监督：桩尖焊否、垂直度的控制、桩位偏差、焊缝饱满、焊后的停歇时间、最后三阵的平均贯入度。
要按桩位登记用桩量，桩入土深度。
在开始打桩时，要先选3个桩位进行试打。
8．对于软土地基，要对成村桩桩位、桩顶标高进行观测，检查在桩基施工完成后是否有位移和沉浮。
9．桩基施工完成后，按规范根对桩基进行静载或动测（小应变），一般静载做桩数的1%即可，小应变要做20%（各地的要求可能不一样，关键是对规范的理解）。
10．对桩基施工，在施工过程中要加强监督，以防桩基检测不合格，如不合格就麻烦了。
11．对于在打桩过程中出现的断桩、偏桩等现象，要设计出设计处理方案进行补救。
