XX公司35kV XX变电站综合检修施工方案(模
变电站检修施工方案(3篇)
第1篇一、工程概况1. 项目名称：某变电站检修施工项目2. 项目地点：某市某区某变电站3. 项目业主：某电力公司4. 项目规模：本次检修施工涉及变电站内所有设备，包括主变压器、断路器、隔离开关、母线、电流互感器、电压互感器等。
5. 项目工期：预计施工周期为30天。
二、施工准备1. 组织机构（1）成立项目部，负责施工项目的全面管理工作。
（2）设立施工班组和质量保证组，负责具体施工和质量管理。
2. 施工材料（1）备齐施工所需的各类设备、工具、材料。
（2）确保材料质量符合国家相关标准。
3. 施工设备（1）配备足够的施工设备，如高空作业平台、起重设备、电气测试设备等。
（2）确保设备性能良好，安全可靠。
4. 人力资源（1）组织施工队伍，明确人员分工。
（2）对施工人员进行岗前培训，提高施工技能和安全意识。
5. 施工现场布置（1）施工现场设置明显的警示标志，确保安全。
（2）合理规划施工现场，确保施工顺利进行。
三、施工工艺1. 主变压器检修（1）检查主变压器油位、油质，确保正常。
（2）检查变压器绕组、铁芯、油箱等部位，发现异常及时处理。
（3）对变压器进行绝缘测试，确保绝缘性能良好。
2. 断路器检修（1）检查断路器机构、操作机构、接触器等部件，确保正常。
（2）对断路器进行绝缘测试，确保绝缘性能良好。
（3）检查断路器操作回路，确保操作准确、可靠。
3. 隔离开关检修（1）检查隔离开关机构、操作机构、接触器等部件，确保正常。
（2）对隔离开关进行绝缘测试，确保绝缘性能良好。
（3）检查隔离开关操作回路，确保操作准确、可靠。
4. 母线检修（1）检查母线绝缘、接头等部位，确保正常。
（2）对母线进行绝缘测试，确保绝缘性能良好。
（3）检查母线接地系统，确保接地可靠。
5. 电流互感器、电压互感器检修（1）检查电流互感器、电压互感器绕组、绝缘等部位，确保正常。
（2）对电流互感器、电压互感器进行绝缘测试，确保绝缘性能良好。
（3）检查二次回路，确保信号准确、可靠。
35KV变电站施工方案
35KV变电站施工方案一、工程概述35KV变电站作为电力系统中的重要组成部分，主要用于将输电系统中的高压电能降压为供用电系统所需要的中压电能，保障电网的正常运行和稳定供电。
本次35KV变电站工程位于地，总规模约为X平方米，建设内容包括变电站主体建筑、主变压器、配电设备、控制系统等。
二、施工方案1.施工准备（1）组织专业技术人员进行现场踏勘，了解地形地貌和周边环境情况，确定变电站布局和场地选择。
（2）制定详细的施工计划、施工图纸和施工方案，确保施工过程有序进行。
2.场地施工（1）进行场地平整和排水工程，保证场地符合变电站建设要求。
（2）根据变电站布局图进行场地标志、测量和放样，确定建筑物和设备的位置。
（3）进行土建施工，包括基础、地面、建筑物和管道等。
3.主体建设施工（1）主体建设包括变电站主体建筑、主变压器平台和设备基础等。
（2）建筑结构采用钢筋混凝土框架结构，严格按照设计要求施工。
（3）设置安全警示标识和防护措施，确保施工过程中的安全。
4.设备安装调试（1）主变压器和配电设备的安装需由专业人员进行，保证设备安置稳固、连接正确。
（2）设备安装完成后，对电气设备进行测试和调试，确保设备正常工作。
5.系统调试运行（1）对变电站的控制系统进行调试和运行，确保各个部件之间的协调工作。
（2）进行系统运行试验，检测系统性能和稳定性，准备投入正式运营。
6.安全生产（1）严格遵守安全生产规定，加强现场安全管理，制定并执行安全操作规范。
（2）定期进行安全教育和培训，增强员工安全意识，预防事故发生。
7.环境保护（1）进行环境影响评价，采取措施减少施工对环境的影响。
（2）施工期间，加强对建筑固体废物和废水的处理，确保环境卫生。
三、总结本次35KV变电站的施工方案主要包括施工准备、场地施工、主体建设、设备安装调试、系统调试运行、安全生产和环境保护等内容。
通过有序、安全、高效地施工，保障变电站的正常建设和运行，提高电网供电的可靠性和稳定性。
变电站检修施工方案
变电站检修施工方案变电站检修施工方案一、项目概况本次施工项目为变电站的定期检修，目的是为了确保变电站设备的正常运行和工作状态的安全可靠。
变电站总体占地面积1000平方米，包含主变、线路、开关设备等。
二、施工准备1. 施工前的调研和分析：对变电站设备进行检查和测试，了解设备的运行状态和存在的问题。
2. 施工前的组织工作：配置检修所需的人员、工具、仪器设备，并进行统一调度和安排。
3. 施工前的安全检查：对施工现场进行细致的安全检查，保证施工过程中的安全。
三、施工步骤1. 设备准备和拆卸：将需要检修的设备进行停电和拆卸，包括线路、开关设备等。
2. 清洗与维修：对设备进行清洗、检修和维护，包括清理设备表面的污垢、更换损坏的零部件等。
3. 绝缘检查和测试：对设备的绝缘性能进行检查和测试，确保其符合运行要求。
4. 电气连接和调试：对设备进行电气连接和调试工作，确保设备正常运行。
5. 保护设备设置和测试：对保护设备进行设置和测试，确保其正常工作。
6. 动力设备测试和运行试验：对动力设备进行测试和试运行，确保其正常工作。
7. 施工过程中的安全管理：严格按照安全操作规程进行施工，保证施工过程中的安全。
四、施工要求1. 严格遵守电力安全作业规程和相关的管理制度，确保施工过程安全可靠。
2. 保证施工质量，按照要求进行检修和维护，确保设备的正常运行。
3. 施工过程中保持施工现场的整洁和安全。
4. 施工期间，必须设置警示标志和防护措施，确保施工人员的安全。
五、施工总结1. 完成施工后的设备调试和运行试验，并记录下相关数据和结果。
2. 进行施工程绩总结，包括施工过程中出现的问题、改进措施等。
3. 对施工中出现的问题进行归纳和总结，为下次检修提出参考意见。
六、安全交底1. 对施工人员进行安全教育和培训，确保施工人员掌握相关的安全操作规程。
2. 进行施工现场的安全交底，明确各个施工区域的安全要求和注意事项。
以上就是变电站检修施工方案的内容。
35kv变电站施工方案
35kV变电站施工方案引言本文档旨在描述35kV变电站的施工方案。
35kV变电站是电力系统中承担变压、变流、变配电等任务的重要设施。
施工方案的制定与实施对于保障变电站的建设质量和工期具有重要意义。
本文档将从施工前准备、基础工程、主体工程、设备安装、调试验收等方面详细介绍35kV变电站施工的主要内容。
施工前准备在施工前的准备工作中，需要进行以下主要工作：1. 施工组织设计制定施工组织设计是变电站施工的首要准备工作。
施工组织设计应包括施工总进度计划、施工工艺和施工方法、施工人员编制和施工责任划分、施工机具和设备配置等内容。
2. 材料设备准备根据设计方案和施工组织设计，进行材料和设备的准备工作。
材料包括电力设备、电缆、导线、绝缘子、油箱等，设备包括施工机具、起重设备、焊接设备等。
3. 环境保护措施为保护周边环境和施工安全，需要采取相应的环境保护措施。
例如，在施工过程中，需要遵循噪声、尘土、废水等污染物排放标准，采取隔离、降噪、防尘等措施。
基础工程基础工程是35kV变电站施工的重要环节，包括场地平整、基坑开挖、基础浇筑等工作。
1. 场地平整根据设计要求，对变电站建设用地进行平整和清理，保证场地的水平、整洁。
2. 基坑开挖按照基础设计要求，进行基坑开挖工作。
应注意基坑的尺寸、坡度和土方的回填要求。
3. 基础浇筑在基坑中进行混凝土基础浇筑工作。
具体包括混凝土搅拌、浇筑、振捣和养护等过程。
主体工程主体工程是35kV变电站施工的核心内容，包括建筑施工、设备安装、电气接线、喷漆等工作。
1. 建筑施工根据设计图纸进行建筑施工。
包括土方工程、构造工程和安装收尾工程等。
2. 设备安装将电力设备按照设计要求进行安装。
包括变压器、断路器、负荷开关等设备的吊装、定位和固定等工作。
3. 电气接线按照设计要求进行电气接线工作。
包括主接线、控制接线、保护接线等环节。
4. 喷漆对建筑和设备进行喷漆处理，以保护和美化表面。
设备安装设备安装是35kV变电站施工的重要环节，包括各类电力设备的安装和调试。

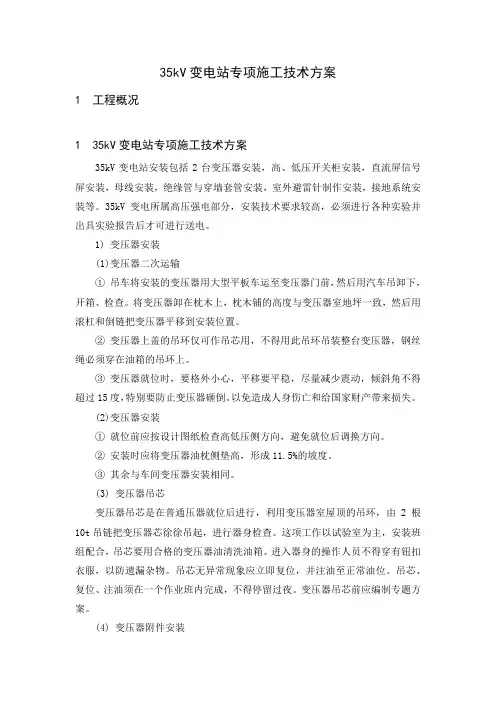

35KV变电站专项施工方案
35kV变电站专项施工技术方案1工程概况1 35kV变电站专项施工技术方案35kV变电站安装包括2台变压器安装，高、低压开关柜安装，直流屏信号屏安装，母线安装，绝缘管与穿墙套管安装，室外避雷针制作安装，接地系统安装等。
35kV变电所属高压强电部分，安装技术要求较高，必须进行各种实验并出具实验报告后才可进行送电。
1) 变压器安装(1)变压器二次运输①吊车将安装的变压器用大型平板车运至变压器门前，然后用汽车吊卸下，开箱、检查。
将变压器卸在枕木上，枕木铺的高度与变压器室地坪一致，然后用滚杠和倒链把变压器平移到安装位置。
②变压器上盖的吊环仅可作吊芯用，不得用此吊环吊装整台变压器，钢丝绳必须穿在油箱的吊环上。
③变压器就位时，要格外小心，平移要平稳，尽量减少震动，倾斜角不得超过15度，特别要防止变压器砸倒。
以免造成人身伤亡和给国家财产带来损失。
(2)变压器安装①就位前应按设计图纸检查高低压侧方向，避免就位后调换方向。
②安装时应将变压器油枕侧垫高，形成11.5%的坡度。
③其余与车间变压器安装相同。
(3) 变压器吊芯变压器吊芯是在普通压器就位后进行，利用变压器室屋顶的吊环，由2根10t吊链把变压器芯徐徐吊起，进行器身检查。
这项工作以试验室为主，安装班组配合，吊芯要用合格的变压器油清洗油箱。
进入器身的操作人员不得穿有钮扣衣服，以防遗漏杂物。
吊芯无异常现象应立即复位，并注油至正常油位。
吊芯、复位、注油须在一个作业班内完成，不得停留过夜。
变压器吊芯前应编制专题方案。
(4) 变压器附件安装变压器主要附件有防潮呼吸器、电接点温度计、瓦斯继电器、散热器等。
应严格按说明书及安装要求进行施工。
电接点温度计、瓦斯继电器安装前应进行调校。
(5) 注油油标处实际面应对环境温度所对应的刻度线，过低，应从油枕上注油孔加注合格的变压器油。
2) 盘柜安装(1) 盘柜二次运输①采用汽车与吊车搬运，开关柜用吊车卸下后，再用液压车把开关柜移到安装位置。
35kv变电站施工方案
35KV变电站施工方案1. 引言35KV变电站是电力系统中重要的设施之一，承担着电能的输变电任务。
为了确保变电站的安全可靠运行，必须制定一套合理的施工方案。
本文将介绍35KV变电站施工方案的详细内容，包括工程规划、施工组织、施工流程等。
2. 工程规划2.1 工程范围35KV变电站施工工程范围包括主变压器室、开关室、配电室等建筑物和设备的安装以及室外线路的敷设和接地工作。
2.2 施工时间根据工程进度要求，本次施工计划总共耗时6个月，包括准备阶段、主体施工阶段和收尾阶段。
2.3 施工人员施工人员将根据工程规模和施工进度进行合理安排，包括监理人员、施工队伍和技术人员。
3. 施工组织3.1 组织架构施工组织架构包括项目经理、技术负责人、安全负责人、质量负责人等岗位，确保施工过程中各项工作有序进行。
3.2 施工计划制定详细的施工计划，包括主要任务、工期安排、工程量计划等，确保施工进度和质量的控制。
3.3 安全措施施工过程中，应严格按照相关安全规范执行，设置必要的安全警示标识，加强对施工人员的安全教育和培训，提供必要的防护设备。
3.4 质量管理制定质量控制计划，建立质量检验和评审机制，通过合理的质量管理措施确保施工质量达到标准要求。
4. 施工流程4.1 准备阶段在施工正式开始之前，需要进行施工准备工作，包括场地清理、原材料采购、仪器设备调试等。
4.2 主体施工阶段主体施工阶段包括基础施工、建筑施工、设备安装等工作内容。
各项工作按照施工计划和工序要求进行，确保施工质量和进度。
4.3 收尾阶段施工完成后，进行设备调试、安全检查和质量验收等工作。
同时，记录施工过程中的不足之处，进行经验总结和改进。
5. 施工风险与对策在施工过程中可能会面临各种风险，如人员安全风险、设备故障风险等。
为了降低风险，需要制定相应的风险应对策略，并建立风险管理体系，及时响应和处置风险事件。
6. 施工质量与验收标准施工质量和验收标准应符合相关规范和要求。
35KV变电站工程(专项)施工方案
35KV变电站工程(专项)施工方案1. 引言本文档旨在提供关于35KV变电站工程施工方案的详细说明，包括施工计划、施工过程和安全措施等内容。
2. 施工计划2.1 施工时间安排根据工程的要求和进度，我们将严格按照施工计划进行安排，并与项目经理和相关工作人员保持密切沟通。
2.2 施工队伍组织我们将组织一支由经验丰富的施工人员组成的团队，确保施工过程的高效进行。
同时，为保障施工安全，我们会提供必要的培训和安全指导。
2.3 资源准备我们将提前准备所需的施工材料和设备，并确保其符合质量标准和安全要求。
在施工过程中，我们将严格控制材料和设备的使用，以确保施工质量和进度。
3. 施工过程3.1 基础施工我们将首先进行变电站基础的施工工作，包括地基开挖、浇筑混凝土等。
在此过程中，我们将注意土质条件和施工工艺，确保基础牢固和稳定。
3.2 建筑施工基础施工完成后，我们将进行变电站建筑物的施工。
我们将确保建筑结构的牢固性和美观性，并严格遵守相关的施工标准和规范。
3.3 电气设备安装在建筑施工完成后，我们将进行35KV变电设备的安装工作，包括高压设备、低压设备和控制设备等。
我们将遵循相关的安装要求和规程，确保设备的正常运行和安全性。
3.4 调试和试运行设备安装完成后，我们将进行设备的调试和试运行工作，以确保其性能和功能的正常运行。
在此过程中，我们将严格按照相关的操作规程和安全措施进行操作。
4. 安全措施为确保施工过程的安全性，我们将采取以下安全措施：- 施工现场设置围挡和标识，提供安全通道和紧急疏散通道；- 对施工人员进行必要的安全培训和技能考核，提高他们的安全意识和操作能力；- 对施工过程进行监控和检查，及时发现和处理安全隐患；- 严格遵守有关电气安全和施工安全的法律法规和规范要求。
5. 总结本施工方案旨在确保35KV变电站工程的施工过程安全、高效和质量合格。
我们将严格按照施工计划和安全措施进行施工，与相关人员保持密切沟通，以确保工程的顺利进行。
35KV变电站综自改造施工方案
35KV变电站综自改造施工方案一、前期准备工作1.1变电站现场勘查：对现有的35KV变电站进行全面勘查，了解其存在的问题和不足，包括设备老化、过载能力不足、维修保养不及时等。
1.2技术评估和方案设计：根据现场勘查结果，进行技术评估，确定改造的目标和方向。
设计改造方案，包括设备更新、扩容、优化配置等。
1.3资金和材料准备：根据方案设计，确定所需的资金和材料，并进行采购准备工作。
二、设备更新2.1进线柜更新：根据现有的负荷情况和将来的负荷增长预测，对进线柜进行更新。
选择新型的进线柜，具有更高的负荷容量和更好的抗干扰能力。
2.2变压器更新：根据负荷情况和变压器的老化程度，对变压器进行更新。
选择新型的变压器，具有较高的能效和较低的损耗。
2.3开关设备更新：对现有的开关设备进行更新，选择新型的开关设备，具有更高的安全性和可靠性。
2.4控制系统更新：更新控制系统，提高监控和调节能力，实现对变电站运行状态的实时监测和远程控制。
三、扩容改造3.1设备扩容：根据负荷情况的变化，对35KV变电站进行扩容改造。
根据方案设计，增加变压器、开关设备等，提高变电站的供电能力。
3.2配电系统改造：对变电站的配电系统进行改造，优化分区和配电方式，提高供电可靠性和灵活性。
3.3针对不足进行增容：根据现有设备的不足，对不满足需求的设备进行更新或增加，如增加备用变压器、开关设备等。
四、施工过程管理4.1施工计划制定：根据改造方案，制定详细的施工计划，包括施工进度、工序安排、材料采购等。
4.2施工组织形式：确定施工组织形式，如自建施工队、外部承包等，保证施工过程的顺利进行。
4.3施工现场管理：在施工现场设置专门的施工指挥部，负责对施工过程进行监督和管理，包括工序安排、材料调配、质量控制等。
4.4安全管理：严格遵守安全操作规程，设置安全警示标志，进行安全培训和教育，确保施工过程的安全。
4.5质量管理：根据工程质量验收标准，对施工过程进行监控和检测，确保施工质量的合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
****公司35kV ***变综合检修施工方案
编写：**********
审核：**********
批准：**********
**公司运维检修部
二〇一五年**月
一、35kV**变电站简介
着重介绍变电站主变台数、35kV间隔、10kV间隔，如：
35kV富华变共有35kV间隔5个，分别为：35kV展富线、35kV富大线、35kV母线PT间隔、#1主变301开关间隔、#2主变302开关间隔；主变2台，容量均为6.3MVA；10kV开关柜（间隔）15个，分别为：#1主变901开关柜、#2主变902开关柜、…………10kV 赤山线。
二、停电时间
2015年04月09 日07：00-18：00
三、停电范围
35kV富华变电站全站停电、35kV展富线、35kV富大线、10kV赤山线、10kV詹坊线、10kV古塘线、10kV清溪线、10kV富临线、10kV华鑫线
四、安全措施
1、35kV展富线3113刀闸靠线路侧装设接地线一组或推上xxx接地刀闸
2、35kV富大线3123刀闸靠线路侧装设接地线一组或推上xxx接地刀闸
3、10kV赤山线电缆头上装设接地线一组
4、10kV詹坊线电缆头上装设接地线一组
5、10kV古塘线电缆头上装设接地线一组
6、10kV清溪线电缆头上装设接地线一组
7、10kV富临线电缆头上装设接地线一组
8、10kV华鑫线电缆头上装设接地线一组
五、施工内容及分工
介绍本次综合检修的工作，包括所有一次、二次、线路的工作内容及具体分工
1、例行试验、保护定检工作
（1）35kV富华变全站设备例行试验
负责人：
（2）35kV富华变全站保护定检
负责人：
2、维护性检修及消缺工作
（1）红外测温发现缺陷（建议停电前对全站进行一次红外测温）负责人：
（2）开关柜清扫
负责人：
（3）更换#01主变301开关合闸线圈
负责人：
（4）核对35kV富华变10kV詹坊线电流互感器接线方式负责人：
（5）更换35kV富大线311开关储能电机
负责人：
3、大修技改工作
（1）………
（2）………
（3）………
4、线路上的工作
（1）………
（2）………
（3）………
六、需准备材料清单
电流互感器35kV：6台10kV：6台
控制电缆350米
槽钢带铁板2组
设备线夹36个
螺杆螺丝各120个
储能电机1台、
合闸线圈1个
工器具：断线钳、手电钻及钻头、角磨机、电焊机、电焊条、切割片、电锤、发电机、排插、卷尺、扳手、剥线钳、斜口钳、老虎钳、绝缘胶布、切割片、松动剂、银粉漆
七、危险点分析
1、设备吊装时安全注意事项
①注意吊车的停放位置。
②吊装过程中注意保持吊臂与带电设备的安全距离。
③吊车司机及吊车指挥人员应有特种作业证并有一定的工作经验。
④吊车应停放在结实的地面上。
⑤起吊前应检查吊车的性能，防止出现人员伤亡及设备损坏事故。
2、高空作业时安全注意事项。
①高处作业应使用安全带，安全带使用前应进行检查，安全带应挂在牢固的构件
上或专为挂安全带用的钢架或钢丝绳上，并不得低挂高用，禁止系挂在移动或不牢固的物件上。
②高处作业应使用工具袋，较大的工具应固定在牢固的构件上，不准随便乱放，上下传递物件应用绳索栓牢传递，严禁上下抛掷。
③施工用梯子应坚固完整，梯子的支柱应能承受作业人员及所携带的工具、材料攀登时的总重量，梯子不宜绑接使用。
3、多工种工作时安全注意事项
①高压试验现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险！”的标示牌，并派人看守。
被试设备两端不在同一地点时，另一端还应派人看守。
②电气二次施工队做试验要传动开关时，应事先告知其他施工队。
③电气一次施工队吊装设备时通知其他队远离作业区。
4、做到“四清楚”（任务清楚作业程序清楚危险点清楚安全措施清楚）
“四到位”（人员到位措施到位执行到位监督到位）
施工前对全部施工人员进行施工内容、安全、技术现场交底。
变电站停电工作票与施工方案一并上报。
