光纤收发器说明书
光纤收发器使用说明

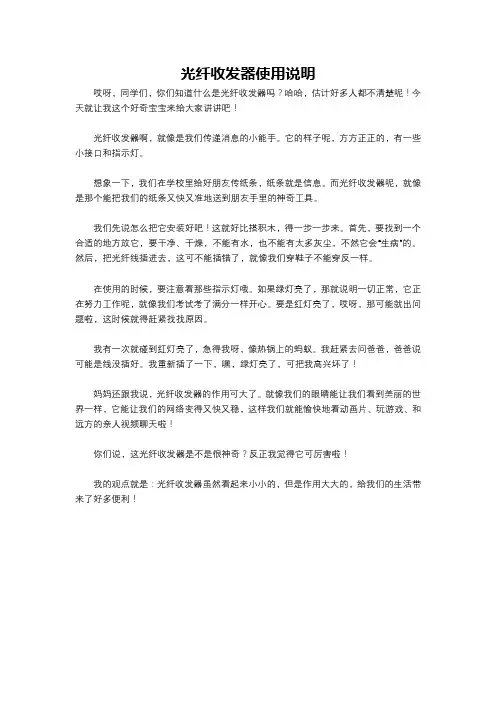

光纤收发器使用说明
哎呀，同学们，你们知道什么是光纤收发器吗？哈哈，估计好多人都不清楚呢！今天就让我这个好奇宝宝来给大家讲讲吧！
光纤收发器啊，就像是我们传递消息的小能手。
它的样子呢，方方正正的，有一些小接口和指示灯。
想象一下，我们在学校里给好朋友传纸条，纸条就是信息。
而光纤收发器呢，就像是那个能把我们的纸条又快又准地送到朋友手里的神奇工具。
我们先说怎么把它安装好吧！这就好比搭积木，得一步一步来。
首先，要找到一个合适的地方放它，要干净、干燥，不能有水，也不能有太多灰尘，不然它会“生病”的。
然后，把光纤线插进去，这可不能插错了，就像我们穿鞋子不能穿反一样。
在使用的时候，要注意看那些指示灯哦。
如果绿灯亮了，那就说明一切正常，它正在努力工作呢，就像我们考试考了满分一样开心。
要是红灯亮了，哎呀，那可能就出问题啦，这时候就得赶紧找找原因。
我有一次就碰到红灯亮了，急得我呀，像热锅上的蚂蚁。
我赶紧去问爸爸，爸爸说可能是线没插好。
我重新插了一下，嘿，绿灯亮了，可把我高兴坏了！
妈妈还跟我说，光纤收发器的作用可大了。
就像我们的眼睛能让我们看到美丽的世界一样，它能让我们的网络变得又快又稳，这样我们就能愉快地看动画片、玩游戏、和远方的亲人视频聊天啦！
你们说，这光纤收发器是不是很神奇？反正我觉得它可厉害啦！
我的观点就是：光纤收发器虽然看起来小小的，但是作用大大的，给我们的生活带来了好多便利！。
格林威尔光纤收发器说明书
一、FT3-CFE-AAAHB卡式光纤收发器1.1.110/100M自适应光纤收发器业务盘(FT3-FE)FT3-FE业务盘是GFT2000的插卡式用户盘之一。
主要完成电口以太网到光口以太网的媒质转换。
电口提供10/100M以太网接口，光口100M全双工模式。
1.1.1.1FT3-FE前面板图5-12 FT3-FE面板1.1.1.2指示灯说明1.1.1.3FT3-FE拨码开关FT3-FE的可以通过拨码开关S1对以太网电口进行设置图5-13 拨码开关位置拨码开关含义□AutoEn/ AutoDis 拨到OFF时FT3-FE与连接设备通过自动协商确定速率和全半双工，此时开关2，3位无效。
当AutoEn/ AutoDis 拨到ON时通过2，3位开关确定FT3-FE的速率和全半双工。
□Full/Half设置以太网电接口的全双工□100M/10M设置以太网电接口的速率□Soft/ Hard拨到OFF时以太网电接口由网管软件配置，Soft/ Hard拨到ON时以太网电接口由第1-3位拨码开关配置。
注意：对于非网管型的FT3-FE第4位开关无效，以太网电接口的设置由第1-3位拨码开关配置。
拨码开关速查表1.1.1.4光接口安装FT3-FE的光口有双纤双向工作方式和单纤双向工作方式两种不同的光口，其连接方式略有不同。
双纤双向工作时，采用SC方式，其中，TX：光信号输出口；RX: 光信号输入口。
输入输出光纤不能接反，否则设备无常工作。
单纤双向工作时，采用SC直出方式，两端设备均应将光纤连接在标识为“TX”的光接口上，“RX”接口无效。
FT3-FE光接口为SC连接口。
安装时先拧下SC接口上的塑料保护帽，然后按SC接口下标注“TX”和“RX”连接相应的光纤，输入输出光纤不能接反。
光纤接头应保持清洁，否则会引入衰耗，影响设备传输距离。
如果传输光纤接头有污物，可用干净的棉花蘸无水乙醇擦拭。
注：激光对眼睛会造成伤害，安装设备时请不要正视光口和光纤插头。
2电口光纤收发器使用说明书
2电口光纤收发器使用说明书一、产品概述光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光线收发器构造网络能够节省网络投资。
使用光纤收发器是目前在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传输解决方案。
二、产品特性1、内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；2、支持100Base-FX光纤传输标准，可与其他产品互连；3、支持SPANNING TREE构造容错网络；4、 10/100/1000Mbps、全双工/半双工自动协商，可平滑升级；5、最远传输距离可达到120公里；6、高速缓存容量：1M Bits；7、内置MAC地址缓存空间：1K；三、产品协议·IEEE802.3以太网标准·IEEE802.3u快速以太网标准·IEEE802.3d Spanning Tree标准·IEEE802.3ab 千兆以太网·IEEE802.3x全双工流量控制四、产品分类1、本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；2、本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；3、产品按使用光纤类型可分为：多模和单模收发器；4、本类别产品传输速率为：10/100/1000M自适应。
光纤收发器的前面板结构图（仅供参考，产品真实外观以实物为准）如下：指示灯POWR:电源指示灯，接通电源灯亮，否则灯灭。
指示灯FXL/A:光纤指示灯，接光纤灯亮，否则灯灭。
指示灯L/A、指示灯SPD:不插网线不亮，插网线灯亮，数据传输时灯闪。
光纤收发器的后面板结构图（仅供参考，产品真实外观以实物为准）如下：五、接口:RX:光信号接收口，接光纤。
TX:光信号发送口，接光纤。
以太网光纤收发器 以太网光纤收发器机架 说明书

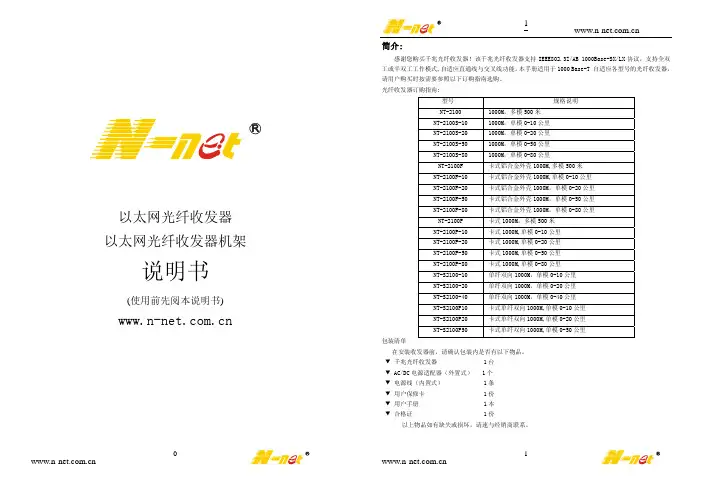

以太网光纤收发器 以太网光纤收发器机架 说明书(使用前先阅本说明书) 简介:感谢您购买千兆光纤收发器！该千兆光纤收发器支持IEEE802.3Z/AB 1000Base-SX/LX协议，支持全双工或半双工工作模式,自适应直通线与交叉线功能。
本手册适用于1000 Base-T 自适应各型号的光纤收发器，请用户购买时按需要参照以下订购指南选购。
光纤收发器订购指南:型号 规格说明NT-2100 1000M，多模500米NT-2100S-10 1000M，单模0-10公里NT-2100S-20 1000M，单模0-20公里NT-2100S-50 1000M，单模0-50公里NT-2100S-80 1000M，单模0-80公里NT-2100F 卡式铝合金外壳1000M,多模500米NT-2100F-10 卡式铝合金外壳1000M,单模0-10公里NT-2100F-20 卡式铝合金外壳1000M，单模0-20公里NT-2100F-50 卡式铝合金外壳1000M，单模0-50公里NT-2100F-80 卡式铝合金外壳1000M，单模0-80公里NT-2100P 卡式1000M，多模500米NT-2100P-10 卡式1000M,单模0-10公里NT-2100P-20 卡式1000M,单模0-20公里NT-2100P-50 卡式1000M,单模0-50公里NT-2100P-80 卡式1000M,单模0-80公里NT-S2100-10 单纤双向1000M，单模0-10公里NT-S2100-20 单纤双向1000M，单模0-20公里NT-S2100-40 单纤双向1000M，单模0-40公里NT-S2100P10 卡式单纤双向1000M,单模0-10公里NT-S2100P20 卡式单纤双向1000M,单模0-20公里NT-S2100P50 卡式单纤双向1000M,单模0-50公里包装清单在安装收发器前，请确认包装内是否有以下物品。
光纤收发器说明书

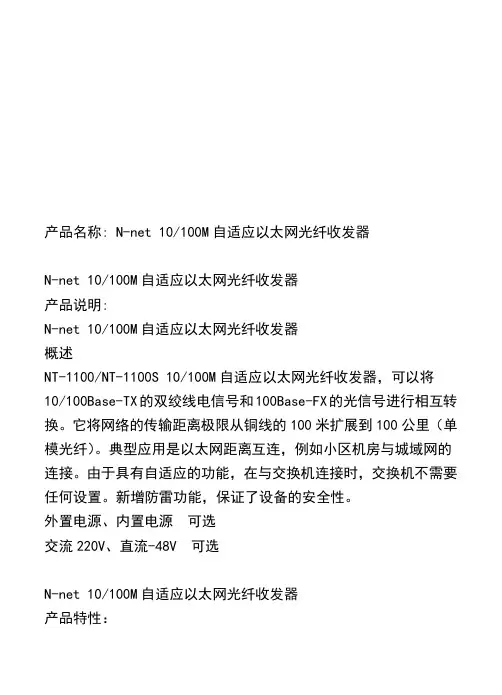

产品名称: N-net 10/100M自适应以太网光纤收发器N-net 10/100M自适应以太网光纤收发器产品说明:N-net 10/100M自适应以太网光纤收发器概述NT-1100/NT-1100S 10/100M自适应以太网光纤收发器，可以将10/100Base-TX的双绞线电信号和100Base-FX的光信号进行相互转换。
它将网络的传输距离极限从铜线的100米扩展到100公里（单模光纤）。
典型应用是以太网距离互连，例如小区机房与城域网的连接。
由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。
新增防雷功能，保证了设备的安全性。
外置电源、内置电源可选交流220V、直流-48V 可选N-net 10/100M自适应以太网光纤收发器产品特性：自适应NT-1100/NT-1100S具有10/100M速率自适应，全/半双工自适应功能。
在网络升级时极大保护了原有的网络投资。
大容量缓存独有的缓存技术可以保证您的网络在数据传输及多媒体应用时表现得更为出色，缓存为2M。
N-net 10/100M自适应以太网光纤收发器性能：N-net 10/100M自适应以太网光纤收发器骨干特性符合：10Base-T标准符合：100Base-TX/FX标准符合：标准N-net 10/100M自适应以太网光纤收发器端口传输速率光口:100Mbps电口:10/100Mbps交叉线与直通线自动识别NT-1100/NT-1100S与交换机或服务器等设备相连时，既可以使用交叉线也可以用直通线。
TX LINK/ACT灯亮，表示链路连通正确。
N-net 10/100M自适应以太网光纤收发器双工支持NT-1100/NT-1100S支持全/半双工自适应，10/100M自适应。
N-net 10/100M自适应以太网光纤收发器网络线缆10/100Base-TX UTP 5类线100Base-FX：多模光纤50/125，125或100/140μm单模光纤125，125，9/125或10/125μmN-net 10/100M自适应以太网光纤收发器传输距离10/100Base-TX：100米100Base-FX：2公里（多模），25/40/60/100公里（单模）N-net 10/100M自适应以太网光纤收发器光接口特性：波长：1310nm（25公里、40公里、2公里）1550nm（100公里）1310nm（多模2公里）N-net 10/100M自适应以太网光纤收发器LED显示：PWR：电源指示灯FX LINK/ACT：光链路连接/活动状态指示灯TX LINK/ACT：电链路连接/活动状态指示灯FX100：光口速率指示灯TX100：电口速度指示灯FDX：全、半双工指示灯N-net 10/100M自适应以太网光纤收发器端口配置：1个RJ45 10/100Base-TX端口1个SC/ST 多模/单模双工连接头N-net 10/100M自适应以太网光纤收发器电源要求：外置电源：5VDC 1A功耗：＜5W内置电源：220VAC、-48VDC功耗：＜5WN-net 10/100M自适应以太网光纤收发器环境要求：工作温度范围：0℃～60℃储存温度范围：-40℃～85℃相对湿度：5%～90%尺寸：电源外置式：26mm×71mm×94mm电源内置式：40mm×110mm×140mm以太网光纤收发器以太网光纤收发器机架说明书(使用前先阅本说明书)目录第一章10/100M光纤收发器说明书.................. 错误!未定义书签。
格林威尔光纤收发器说明书
一、FT3-CFE-AAAHB卡式光纤收发器1.1.110/100M自适应光纤收发器业务盘(FT3-FE)FT3-FE业务盘是GFT2000的插卡式用户盘之一。
主要完成电口以太网到光口以太网的媒质转换。
电口提供10/100M以太网接口，光口100M全双工模式。
1.1.1.1FT3-FE前面板图5-12 FT3-FE面板1.1.1.2指示灯说明1.1.1.3FT3-FE拨码开关FT3-FE的可以通过拨码开关S1对以太网电口进行设置图5-13 拨码开关位置拨码开关含义□AutoEn/ AutoDis 拨到OFF时FT3-FE与连接设备通过自动协商确定速率和全半双工，此时开关2，3位无效。
当AutoEn/ AutoDis 拨到ON时通过2，3位开关确定FT3-FE的速率和全半双工。
□Full/Half设置以太网电接口的全双工□100M/10M设置以太网电接口的速率□Soft/ Hard拨到OFF时以太网电接口由网管软件配置，Soft/ Hard拨到ON时以太网电接口由第1-3位拨码开关配置。
注意：对于非网管型的FT3-FE第4位开关无效，以太网电接口的设置由第1-3位拨码开关配置。
拨码开关速查表1.1.1.4光接口安装FT3-FE的光口有双纤双向工作方式和单纤双向工作方式两种不同的光口，其连接方式略有不同。
双纤双向工作时，采用SC方式，其中，TX：光信号输出口；RX: 光信号输入口。
输入输出光纤不能接反，否则设备无法正常工作。
单纤双向工作时，采用SC直出方式，两端设备均应将光纤连接在标识为“TX”的光接口上，“RX”接口无效。
FT3-FE光接口为SC连接口。
安装时先拧下SC接口上的塑料保护帽，然后按SC接口下标注“TX”和“RX”连接相应的光纤，输入输出光纤不能接反。
光纤接头应保持清洁，否则会引入衰耗，影响设备传输距离。
如果传输光纤接头有污物，可用干净的棉花蘸无水乙醇擦拭。
注：激光对眼睛会造成伤害，安装设备时请不要正视光口和光纤插头。
光纤收发器说明 -回复
光纤收发器说明-回复关于光纤收发器的说明。
第一部分：光纤收发器的基本概念和原理（300-400字）光纤收发器是一种用于光传输的设备，它将光信号转换为电信号或者将电信号转换为光信号，以实现光纤之间的高速数据传输。
在光纤通信中，光纤收发器扮演着至关重要的角色，它能够在光纤之间建立起可靠的通信链路。
光纤收发器主要由光电转换器和电光转换器两部分组成。
光电转换器负责将光信号转换为电信号，它内部包含一个光电二极管或光电二极管阵列，当光信号照射到光电二极管上时，会产生电流。
电光转换器则负责将电信号转换为光信号，它内部包含一个激光器或发光二极管，当电信号输入到激光器或发光二极管中时，会产生一束可见光或红外光。
当光纤收发器用于光通信时，它首先将光信号转换为电信号，并经过调制和放大处理后，将电信号送入光纤中进行传输。
接收端的光纤收发器则将光信号转换为电信号，并经过解调和放大处理后，将信号发送到接收设备中。
当光纤收发器用于光网络时，它的工作原理与光通信类似，但通常需要更高的速度和更大的传输距离。
第二部分：光纤收发器的类型和应用领域（500-600字）根据应用场景和性能要求的不同，光纤收发器可以分为多种类型。
最常见的类型包括单模光纤收发器和多模光纤收发器。
单模光纤收发器适用于长距离高速传输，其工作波长通常为1310nm或1550nm，而多模光纤收发器适用于短距离传输，其工作波长通常为850nm或1300nm。
根据接口类型的不同，光纤收发器可以分为SC、FC、ST、LC等不同接口。
此外，还有一些特殊的光纤收发器，如BIDI收发器（单向收发器）、CWDM 收发器（波分复用收发器）等。
这些特殊的收发器在特定的应用场景中具有一定的优势。
光纤收发器的应用领域非常广泛。
在传统的有线通信系统中，光纤收发器被广泛应用于光纤通信、数据中心互联、光纤广播电视等领域，以提供高速、高质量的数据传输服务。
光纤收发器还被广泛应用于光网络、光传感、医疗设备、工业控制等领域，以满足不同领域的需求。
FOL-1系列光纤收发器说明书(2009说明书版)
FOL-1系列光纤转换器说明书南京融瑞科技有限公司二○○九年八月*本说明书可能修改，请注意最新版本目录FOL-1M(S)光纤收发器 (1)一﹑总体说明 (1)1、一般介绍 (1)2、主要特点 (1)3、技术参数 (1)4、工作规格 (2)二﹑应用说明 (2)三﹑使用说明 (5)1、外观 (5)2、外部接线 (6)四、注意事项 (6)五、外形尺寸 (7)FOL-1N光纤网络转换器 (8)一、概述 (8)1、一般介绍 (8)2、主要参数和特点 (8)3、工作规格 (8)二、使用说明 (8)三、注意事项 (10)四、外形尺寸 (11)FOL-1M(S)光纤收发器一﹑总体说明1、一般介绍FOL-1M(S)光纤收发器由光信号的发送器、接收器以及电信号的转发、接口电路等单元构成，能借助光纤信道传送同步/异步串行数据，传输速率自动适应，无需调节。
FOL-1M(S)光纤收发器选用与光纤耦合效率较高的光发送器和动态范围较宽的光接收器，其它元件选用工业级器件。
为适应不同的数据终端使用，有多种数据接口可供用户选配，所有的输入、输出信号通过标准接插件和数据终端连接，采用输入、输出隔离的交/直流电源供电。
整机为卡式结构，可方便的安装在端子槽上。
FOL-1M(S)光纤收发器与光纤信道适配，可以组成点对点通信网，也可组成一点对多点环行通信网，具有强抗干扰，低误码率、速率高、功耗低、抗衰变、结构紧凑、操作简便等优点，特别适合站内通信系统和配网自动化系统使用。
经过多年的现场应用，FOL-1M(S)光纤收发器安装方便、接线牢固、性能可靠、运行稳定，完全满足用户的使用要求。
2、主要特点•异步寻址方式•可组成光纤环网通信，并能现场设定主站、从站•从站具有转发功能•FOL-1M(S)光纤单环路收发器可全双工/半双工方式工作•导轨安装3、技术参数光纤接口◆物理接口：单模FC型多模ST型◆工作模式及波长：单模 1.31um多模0.85um◆发射功率：单模-15~-8dBm多模-15dBm(30uw)◆接收灵敏度：单模-38~-35dBm多模-33dBm(0.5uw)◆光损耗：单模0.5dBm/Km多模 3.5 dBm/Km◆传输距离：单模≥20Km多模≥5km串行接口◆物理接口：phoenix端子◆符合标准：RS-485或RS-232，二选一◆传输速率：300～64000bit/s自适应◆误码率：优于10-54、工作规格供电电源交流85～265V，直流100～370V环境条件温度-40～+85℃相对湿度90％外型尺寸162X84.5X47.5mm二﹑应用说明与其它通信系统比较，由于光信号不受外界电磁干扰的影响，雷击、事故、开关冲击等对光纤系统无任何干扰，用光缆取代电缆可以大幅度降低噪声对蓄电池的干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
具 有10 / 1 0 0 M网 络 接 口 自 适 应 ， 网 络 接 口 自 动 检 测 直 连 线/交 叉 线 连 接 方 式 自 动 适 应
支持多种工作模式：直通模式，存储转发模式，收 发器模式，利用拨动开关设置工作模式
1 0 0公 里 -6dBm -2dBm <-35dBm 29dBm
SC 单模双纤 1550mm 1 2 0公 里 -2dBm 2dBm <-36dBm
34dBm
光纤接口
SC
SC
SC
SCห้องสมุดไป่ตู้
SC
光纤类型 单模单纤 单模单纤 单模单纤 单模单纤 单模单纤
中心波长 1310/1550mm 1310/1550mm 1310/1550mm 1310/1550mm 1490/1550mm
光 纤 收 发 器 提 供T C P / I P网 络 接 口 与 光 纤 接 口的双向数据传输功能，可以将以太网信号通 过 光 纤 线 路 传 输 突 破 传 输 距 离1 0 0米 的 限 制 ， 使得以太网网络覆盖得到极大的延伸。光纤数 据通信具有通信距离远，通信数据容量大，不 容易受干扰等特点得到了广泛的使用，光纤已 经深入到各行各业各个层面，但是由于原有的网络系统 都是基于电缆通信，光纤收发器的出现，确保能够顺畅 的将电信号与光纤信号相互转换，顺利解决互联网最后 一公里的问题。
FDX 灯亮：网口以全双工方式传输数据 灯灭：网口以半双工方式传输数据
TX 100 灯亮：网口传输速率100Mbps 灯 灭 ： 网 口 传 输 速 率1 0 M b p s
TX Link 灯长亮：双绞线链路连接正确 /Act 灯闪亮：双绞线中有数据在传输
1.光 纤 收发器 通 过点对 点 连接方 式 ，使得 网 络 设备通过光纤传输数据
光纤收发器一台 稳 压 电 源 （A C 2 2 0 V～D C 5 V , 1 0 0 0 m A )一 个 说明书一张
93 mm 115 mm
符合IEEE802.3 10BaseT,IEEE802.3u 100BaseT X , 1 0 0 B a s e - F X标 准 传 输 速 率 ：1 0 / 1 0 0 M b p s (网 口) , 1 0 0 M b p s (光 纤 ） 工作方式：全双工或半双工 传输距离：网络传输距离100M, 多模光纤传输 2 K M ,单 模 光 纤 传 输2 0 K M 接 口 形 式 ：R J 4 5 (网 口 ） 接口保护：内置防雷电路 输 入 电 压 ： 稳 压 直 流5 V供 电 存 储 温 度: - 2 0℃~ 7 0℃ 湿 度 ：5 % ~ 9 0 % ,无 凝 露 光 纤 接 口 ：S C / S T / F C接 口 任 选
光 纤 接 口ST,SC,FC可 选 （ 需 定 制 ） ， 光 纤 通 信 距 离 多 模2 K M ,单 模 可 达2 0 K M , 4 0 K M , 6 0 K M
断线指示功能，光纤或者网线断路时，所有连接自 动断开
内置防雷电路，能有效减少雷电感应造成的收发器 损毁
符 合IEEE802.3 10BaseT,IEEE802.3u 100BaseTX, 1 0 0 B a s e - F X标 准
SC 单模双纤 1310mm
4 0公 里 -8dBm -3dBm <-35dBm 27dBm
SC 单模双纤 1310mm
6 0公 里 -3dBm 0dBm <-36dBm 33dBm
SC 单模双纤 1550mm
8 0公 里 -10dBm -5dBm <-33dBm 23dBm
SC 单模双纤 1550mm
传输距离
2 0公 里
最小发送功率 -14dBm
4 0公 里 -8dBm
6 0公 里
8 0公 里
-3/-8dBm -3/-8dBm
1 0 0公 里 -5dBm
最大发送功率 -20dBm
-20dBm
-20dBm
0/-2dBm 0dBm
接收灵敏度 <-33dBm
<-33dBm <-33dBm
<-35dBm
单纤收发器光参数
双纤收发器光参数
光纤接口
SC/ST
SC
光纤类型 多模双纤 单模双纤
中心波长 850/1310mm 1310mm
传输距离
2公 里
2 5公 里
最小发送功率 -20dBm
-15dBm
最大发送功率 -10dBm
-7dBm
接收灵敏度 <-30dBm
<-32dBm
允许链路损耗 10dBm
17dBm
<-36dBm
允许链路损耗 19dBm
25dBm
30/25dBm 32/27dBm
31dBm
用 于 电信通 信,工 业控制 自 动化,校园 网,智 能 楼 宇,智 能 小 区 。
深圳市鼎信鸿达科技有限公司 网址: 电话：0755-89812681
电源接 口(内 正外负) DC-IN 5 V电 源输入 光纤接 口 （S C / S T / F C） TX 发送端口 RX 接收端口 网络接口 标准TCP / I P网络接 口 定义
70 mm
PWR 亮灯:表示DC5V电源工作正常 FX 100 亮灯:表示光纤传输速率为100Mbps FX Link 灯长亮：光纤链路连接正确 /Act 灯闪亮：光纤中有数据在传输
