供配电技术方案
项目6供配电系统的方案设计
项目6供配电系统的方案设计项目6为供配电系统的方案设计提供了一个综合评估和分析的基础，旨在提高供配电系统的稳定性和可靠性，同时提高设备的能效性和经济效益。
本文将介绍供配电系统的设计原则、关键技术及实施方案。
一、设计原则1.1 安全性：确保供配电系统的安全可靠运行，预防火灾和其他损害，减少对人身安全的风险。
1.2 可靠性：保证供配电系统的稳定运行，防止电力故障，并进行必要的故障恢复措施。
1.3 经济性：确保供配电系统按照最小资本负担最大程度地满足负荷要求。
1.4 灵活性：能够应对变化中的负荷需求和使用特殊设备的要求。
1.5 环保性：确保供配电系统的设计方案考虑环境因素，减少对自然资源的污染和消耗。
二、关键技术2.1 电力系统规划：根据用户负荷需求、供电网络结构和可靠性等因素，选择合适的电力系统规划方案。
2.2 供电设备选型：选择市场上最优质的供电设备，包括变压器、配电盘、电缆线路，确保供电设备符合质量、安全和可靠性标准。
2.3 自动化技术：通过数据传输系统、变频器、PLC和人机界面开展现代化的自动化控制，实现设备的自动化控制、数据采集和处理。
2.4 统计分析技术：利用计算机技术开发数据处理软件，实现从数据中挖掘和分析隐藏在数据中的规律，按照供电负荷变化进行实时调节和优化。
三、实施方案3.1 设计框架：首先确定供配电系统的总体设计框架。
包括不同场景下的负荷流程，供电设备的选型和配置，以及系统安全规范、有效性、可靠性和可维护性的保证方案。
3.2 计算方案：根据电力供应和负荷变化的数据，进行供配电系统的负载流计算，确定设备容量，选择合适的电源及关联设备。
3.3 安全方案：确定安全方案，包括供配电系统的安全规范、可靠性，选择保护措施、配备安全措施及应急措施，保证供配电系统的安全可靠运行。
3.4 实现方案：展开供配电系统的执行方案，包括设备采购、相关技术调试、应用培训和数据采集。
3.5 维护方案：确保供配电系统经过更换设备、日常维护、故障诊断和设备检修后，在保持原有设计和运行效果的同时，推进供配电系统的更新迭代。
车间供配电设计方案

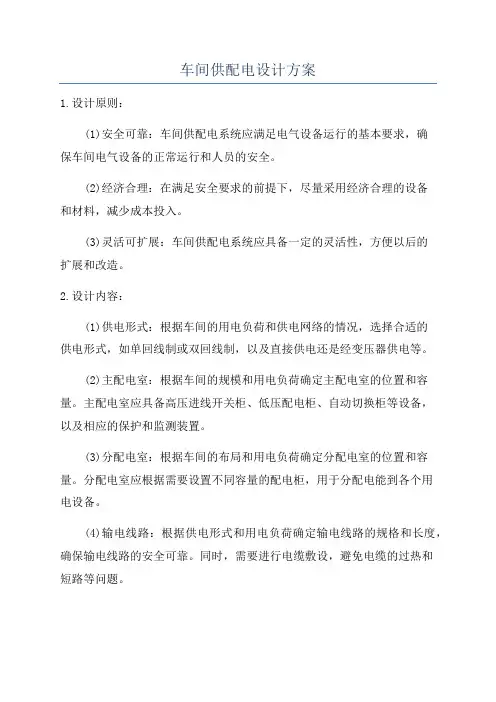

车间供配电设计方案1.设计原则：(1)安全可靠：车间供配电系统应满足电气设备运行的基本要求，确保车间电气设备的正常运行和人员的安全。
(2)经济合理：在满足安全要求的前提下，尽量采用经济合理的设备和材料，减少成本投入。
(3)灵活可扩展：车间供配电系统应具备一定的灵活性，方便以后的扩展和改造。
2.设计内容：(1)供电形式：根据车间的用电负荷和供电网络的情况，选择合适的供电形式，如单回线制或双回线制，以及直接供电还是经变压器供电等。
(2)主配电室：根据车间的规模和用电负荷确定主配电室的位置和容量。
主配电室应具备高压进线开关柜、低压配电柜、自动切换柜等设备，以及相应的保护和监测装置。
(3)分配电室：根据车间的布局和用电负荷确定分配电室的位置和容量。
分配电室应根据需要设置不同容量的配电柜，用于分配电能到各个用电设备。
(4)输电线路：根据供电形式和用电负荷确定输电线路的规格和长度，确保输电线路的安全可靠。
同时，需要进行电缆敷设，避免电缆的过热和短路等问题。
(5)照明系统：根据车间的照明需求和光照强度要求，选择合适的照明设备和照明方案。
照明设备应具备防尘、防爆和可调光等功能，以提高照明效果和节能效果。
(6)接地系统：车间供配电系统需要建立良好的接地系统，确保电气设备的安全运行。
接地系统应满足国家相关标准，并定期进行检测和维护。
(7)防雷系统：根据车间的地理位置和气候条件，设计合适的防雷系统，保护车间的电气设备免受雷击损坏。
3.设计步骤：(1)确定用电负荷：根据车间的生产设备和照明需求，计算用电负荷，确定供配电设计的基础数据。
(2)选择供电形式：根据用电负荷和供电网络的情况，选择合适的供电形式，如单回线制或双回线制，以及直接供电还是经变压器供电等。
(3)确定主配电室位置和容量：根据车间的规模和用电负荷，确定主配电室的位置和容量，并确定主配电室的布置和设备选择。
(4)设计分配电室：根据车间的布局和用电负荷，确定分配电室的位置和容量，并确定分配电室的布置和设备选择。
供配电技术方案

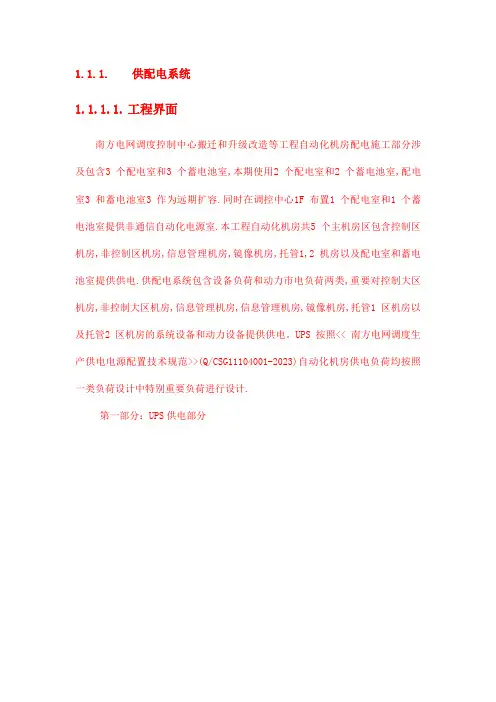

1.1.1.供配电系统1.1.1.1.工程界面南方电网调度控制中心搬迁和升级改造等工程自动化机房配电施工部分涉及包含3 个配电室和3 个蓄电池室,本期使用2 个配电室和2 个蓄电池室,配电室3 和蓄电池室3 作为远期扩容.同时在调控中心1F 布置1 个配电室和1 个蓄电池室提供非通信自动化电源室.本工程自动化机房共5 个主机房区包含控制区机房,非控制区机房,信息管理机房,镜像机房,托管1,2 机房以及配电室和蓄电池室提供供电.供配电系统包含设备负荷和动力市电负荷两类,重要对控制大区机房,非控制大区机房,信息管理机房,信息管理机房,镜像机房,托管1 区机房以及托管2 区机房的系统设备和动力设备提供供电。
UPS 按照<< 南方电网调度生产供电电源配置技术规范>>(Q/CSG11104001-2023)自动化机房供电负荷均按照一类负荷设计中特别重要负荷进行设计.第一部分：UPS供电部分2F自动化机房整体供电工程界面示意图1F非通信自动化UPS整体供电工程界面示意图UPS电源:按分区分期设计.本期配置3套UPS系统,分别为核心UPS,非核心UPS以及非通信自动化UPS，本工程包含具体建设范围如下：1）核心UPS系统:A、UPS主机与UPS输入输出配电柜之间、UPS主机与蓄电池组开关箱之间以及UPS市电输入总配电柜与UPS输入配电柜之间的连接电缆的供货和实行在本工程建设范围。
B、UPS主机与配电柜的承重支架。
C、UPS主机与配电柜的电缆桥架。
D、UPS输出配电柜至各主机房的输出主干密集母线槽。
E、机柜端机柜供电母线槽。
此外，UPS主机设备、蓄电池组及蓄电池组（蓄电池之间连接电缆）、UPS输入输出配电柜、UPS输出配电柜的输出至调度大厅的电缆不在本工程范围，但本工程应提供UPS主机及配电柜的安装配合。
见图核心UPS系统建设范围示意图2）非核心UPS系统:A、UPS主机与UPS输入输出配电柜之间、UPS主机与蓄电池组开关箱之间、UPS市电输入总配电柜与UPS输入配电柜之间以及UPS输出配电柜与应急配电箱AL5之间的连接电缆的供货和实行在本工程建设范围。
供配电工程设计项目技术改造建议书及服务计划
供配电工程设计项目技术改造建议书及服务计划1. 项目背景随着社会经济的快速发展，对供配电系统的稳定性和可靠性要求越来越高。
为了提高供配电系统的运行效率，降低能耗，确保供电安全，我们对现有的供配电系统进行技术改造非常必要。
2. 技术改造目标本次技术改造的主要目标是：提高供配电系统的可靠性、安全性和经济性，降低能耗，满足生产和生活的需求。
3. 改造内容3.1 设备改造1. 更换老旧的变压器，提高变压器的效率和容量。
2. 更新配电柜及开关设备，采用智能化、自动化程度高的设备，提高配电系统的智能化水平。
3. 更换电缆和线路，提高线路的载流能力和安全性。
3.2 系统优化1. 对供配电系统进行分布式光纤监测，实时掌握系统的运行状态，提前发现并处理潜在问题。
2. 引入智能电网技术，实现对供配电系统的远程监控、自动控制和优化调度。
3. 增加备用电源和自动切换装置，提高供配电系统的可靠性。
3.3 节能措施1. 采用高效节能设备，降低能耗。
2. 对供配电系统进行合理的设计和优化，减少损耗。
3. 推广节能技术和理念，提高员工的节能意识。
4. 技术改造实施方案1. 前期准备：组织专业团队进行项目调研、设计和方案论证。
2. 设备采购：根据设计方案，采购所需设备。
3. 施工阶段：按照设计方案和施工规范进行施工，确保工程质量。
4. 调试与验收：完成施工后，进行设备调试和系统验收，确保达到预期效果。
5. 培训与运维：对操作人员进行培训，确保他们能够熟练掌握新设备的使用方法；建立健全运维管理制度，确保系统稳定运行。
5. 技术改造效益分析5.1 经济效益1. 降低能耗，减少电费支出。
2. 提高设备运行效率，降低维护成本。
3. 提高供配电系统的可靠性，减少因故障导致的损失。
5.2 社会效益1. 提高供电质量，满足生产和生活的需求。
2. 促进节能减排，有利于环境保护。
3. 提高我国供配电技术的水平，推动产业升级。
6. 项目实施时间表1. 前期准备：2个月2. 设备采购：3个月3. 施工阶段：6个月4. 调试与验收：2个月5. 培训与运维：1个月总计：14个月7. 项目风险分析1. 技术风险：项目涉及到的技术较为复杂，可能存在技术难题。
供配电施工方案与技术措施
供配电施工方案与技术措施一、施工准备在施工前，应组织相关人员进行技术交底，确保每位参与施工的人员都清楚施工要求、技术难点和操作规范。
同时，应准备充足的施工工具、检测仪器和必要的防护用品。
二、现场准备现场应进行充分的清理和平整，确保施工区域无障碍物。
对施工现场进行安全评估，并设置相应的安全警示标志。
同时，应确保施工现场的用电设施安全可靠，满足施工需求。
三、材料管理所有供配电施工材料应按照国家相关标准采购，并在施工前进行质量检验。
材料应分类存放，防止受潮、锈蚀和损坏。
在施工过程中，应实行严格的材料领用制度，确保材料使用合理、不浪费。
四、施工部署施工前应制定详细的施工计划，包括施工进度、人员配置、材料需求等。
施工过程中，应严格按照施工计划进行，确保施工进度和质量。
同时，应定期对施工进度进行检查和调整，确保施工顺利进行。
五、质量保证措施为确保供配电施工质量，应采取以下措施：严格按照国家相关标准和规范进行施工。
实行施工过程中的质量检查制度，对关键部位和隐蔽工程进行重点检查。
发现问题及时整改，确保施工质量符合要求。
六、工期保证措施为确保供配电施工工期，应采取以下措施：制定合理的施工计划，合理安排施工进度。
加强与相关部门和单位的沟通协调，确保施工过程中的协作顺畅。
对可能出现的工期延误因素进行预测和应对，确保工期目标得以实现。
七、安全保障措施为确保供配电施工过程中的安全，应采取以下措施：加强对施工现场的安全管理，确保施工人员遵守安全规定。
定期对施工设施进行检查和维护，确保其安全可靠。
开展安全教育培训，提高施工人员的安全意识和操作技能。
八、环境管理措施在供配电施工过程中，应注重环境保护和节能减排。
应采取以下措施：严格控制施工噪音、扬尘和废弃物的排放，减少对周边环境的影响。
优先选择环保材料和节能设备，降低施工过程中的能耗和排放。
加强施工现场的环境管理，确保施工结束后场地恢复整洁。
通过以上措施的落实和执行，可以确保供配电施工的顺利进行和质量目标的实现，同时保障施工过程中的安全和环境保护。
供配电施工方案

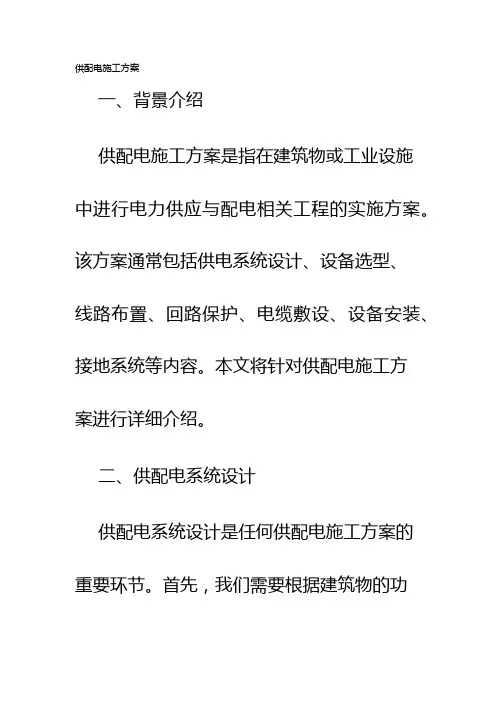

供配电施工方案一、背景介绍供配电施工方案是指在建筑物或工业设施中进行电力供应与配电相关工程的实施方案。
该方案通常包括供电系统设计、设备选型、线路布置、回路保护、电缆敷设、设备安装、接地系统等内容。
本文将针对供配电施工方案进行详细介绍。
二、供配电系统设计供配电系统设计是任何供配电施工方案的重要环节。
首先，我们需要根据建筑物的功率需求和设备的用电要求进行负荷计算。
然后，根据计算结果确定配电设备的容量大小，包括配电箱、断路器、接触器等。
接下来，根据建筑物的布局和用电设备的位置,设计合理的电缆线路以及灯、插座等配电回路的布置。
设计过程中还需要考虑电源的选择，如交流供电、直流供电或是太阳能等。
同时，为确保系统的可靠性和安全性，还需要进行相应的回路保护装置的选择，例如过载保护器、漏电保护器、接地保护装置等。
三、设备选型设备选型是供配电施工方案的另一个关键环节。
根据设计要求和实际情况，我们需要选择合适的供配电设备。
首先，配电箱是供配电系统的核心组成部分，我们需要选择合适的配电箱，其容量要能满足负荷需求，并具备良好的耐用性和防护性能。
其次，断路器是供配电系统中的重要保护装置，我们需要根据电气负荷的特点和安全要求来选择合适的断路器。
同时，还需要注意设备的品牌、信誉、质量等因素。
对于特殊要求的设备，如UPS电源、发电机组等，也需要根据具体需求进行选型。
四、线路布置与电缆敷设供配电系统的线路布置和电缆敷设对于整个施工方案的实施至关重要。
在进行线路布置时，我们需要根据建筑物结构、使用环境和安全要求，合理规划电缆的走向、敷设方式以及电缆槽、电缆桥架等支撑结构的设置。
同时，还需要注意电缆的规格和材质选择，确保其满足负荷要求和安全要求，并能够承受电流负荷和外界环境的影响。
五、设备安装与接地系统设备安装是供配电施工方案的重要环节，需要按照设计图纸和相关规范进行施工。
在安装过程中，我们需要确保设备的正确接线和连接，保证电路的可靠性和连通性。
电能质量与稳定性保障的供配电技术解决方案
电能质量与稳定性保障的供配电技术解决方案摘要：随着电力系统的发展和电气设备的不断增多，电能质量和稳定性的保障已经成为现代供配电技术中的重要课题。
本文将介绍一些关键的供配电技术解决方案，以保障电能质量和稳定性。
一、引言电能质量问题是指电力系统中出现的导致电力设备性能下降或工作中断的异常现象。
电能质量问题主要包括谐波、电压骤降、电压骤增、电压剧烈波动等。
稳定性问题指的是电力系统在遭受各种内外部的干扰时，其保持正常工作的能力。
供配电技术解决方案的目标是解决这些电能质量和稳定性问题，保障电力系统的正常运行。
二、供配电技术解决方案1. 电能质量改善技术电能质量改善技术主要包括谐波抑制、电压调节和电源线滤波。
谐波抑制可以通过使用谐波滤波器来减少电力系统中的谐波，保证电流和电压的纯净度。
电压调节技术主要通过使用稳压器来维持电压在一个稳定的范围内。
电源线滤波技术则是通过安装滤波器来消除电源线上的电磁干扰，确保电能的质量。
2. 配电自动化技术配电自动化技术可以实现对供电系统的自动监控和控制，提高供电系统的稳定性和可靠性。
该技术可以迅速检测并隔离故障区域，保证电力系统的正常运行。
同时，配电自动化技术还可以实现负荷的动态平衡和功率因数的调节，优化电力系统的运行效率。
3. 智能电网技术智能电网技术是一种综合利用信息技术和通信技术来提高电力系统运行效率和可靠性的技术。
通过实时监测和控制电网中的各个节点，智能电网技术可以快速识别并解决电能质量和稳定性问题。
智能电网技术还可以实现电能的有效利用和能源的优化配置，提高整个供配电系统的能源效率。
4. 电力电子技术电力电子技术是应用电子元器件和电控技术来实现电力的转换和控制。
在供配电系统中，电力电子技术可以通过使用逆变器和变频器来实现电能的质量和稳定性保障。
逆变器可以将直流电转换为交流电，满足不同电器设备的需求。
变频器可以调节电机的转速和负荷，使其运行更加稳定和高效。
5. 电池储能技术电池储能技术可以通过将电能储存起来，以提供应急电力支持或平衡电力系统的负荷波动。
供配电工程施工方案
供配电工程施工方案电力配电工程是指将电力从输电线路引入用户现场，并通过配电装置将电能分配给各个用电设备的工程。
一、配电工程施工方案的制定1.施工前的准备工作在施工前，需进行详细的规划和设计，包括工程概况图、接线图、设备清单等的编制。
同时，根据实际情况选择合适的电缆、电线等材料，并对设备进行检测和检修，确保施工顺利进行。
2.安全措施的制定为保证施工过程中的人身安全和设备安全，需制定相应的安全措施，如施工现场的警示标志设置、相关人员的安全培训、安全用电的操作规范等。
此外，需对施工现场进行全面的安全检查，确保符合安全要求。
3.施工流程的确定根据工程规模和实际情况确定施工流程，包括施工各个阶段的安排和时间控制。
同时，需确保施工过程中的质量和进度，以及与其他工程的衔接。
为了提高施工效率和质量，可以进行工序的并行施工和工作任务的分工。
4.动力配电的施工方案动力配电是指将电能分配给各个动力设备的过程，需根据设备功率、用电负载、电源电压等参数制定相应的施工方案。
在施工过程中，需进行电缆敷设、开关柜安装、断路器调试等工作，确保电能能够正常传输和使用。
5.照明配电的施工方案照明配电是指将电能分配给各个照明设备的过程。
根据照明灯具的功率、照明布局、照明效果等因素制定施工方案。
在施工过程中，需进行灯管更换、开关安装、照明调试等工作，确保照明设备能够正常工作。
6.配电线路的施工方案配电线路是指将电能从配电设备传输到各个用电设备的电缆或电线。
根据线路的长度、容载电流、负载类型等因素制定施工方案。
在施工过程中，需进行电缆敷设、接线盒安装、线路绝缘测试等工作，确保电能的传输效果和安全性。
二、配电工程施工方案的实施1.施工组织根据施工方案，需安排施工人员和相关设备，同时确保施工人员具备相应的专业知识和技能。
此外，需与物业公司、供电单位等相关单位保持良好的沟通，确保工程进展顺利。
2.安全施工在施工过程中，需严格按照安全措施进行操作，如穿戴劳动防护用品、使用绝缘工具、设置安全警示标志等。
