卫星天线安装图解
天线安装示图
系统安装示意图天线的安装a.天线位置选择因素∙两点之间距离最短处。
水平高度最高处。
∙最佳可视效果处。
安装维护设备方便处。
∙天线之间的分隔距离最大（分集接收时）。
∙天线与设备最近处。
所需使用馈线最少。
∙便于安装维修处。
b.天线的拼装∙将两瓣扇面拼装在一起，用4个小螺丝拧紧。
∙将小反射面装在馈元杆顶端。
注意小反射面栅格一定与大扇面栅格保持一致。
∙将馈源杆电缆穿过扇面和L形固件，用4个螺丝拧紧。
∙用U形固件和槽形铁将L形固件固定在天线杆上。
∙用馈元尾端的N形头（阳头）和电缆的N形头（阴头）相连。
∙全向天线安装时使用配套固件将天线固定在天线杆上。
1.装配两个扇面，用4#8-32的机螺丝固定紧2.用#61/2"螺丝将小反射面固定在馈源上3.用螺钉将馈源固定在"L"型支架上4.用"U"型卡子卡住杆子5.借助倾斜槽可调节天线的俯仰角馈线接头的制作未制作的馈线接头馈线接头制作工具a.切割电缆外皮b.加O 型圈，油脂和紧固螺母c.切外导体d.去除泡沫塑料e.切整内心导体，去除残渣f.压紧泡沫塑料g.扩张外导体，检查扩张表面，去除残骸h.加O型圈和油脂，重新装配接头j.配合扭矩k.接头各层尺度l.接头与馈线的拧进尺度避雷器的安装a.为什么要避雷当天馈线系统受到雷击时（或有高压磁场）所产生浪涌不要进入系统设备，通过接地及时的放掉浪涌来保障系统设备以及工作的安全。
b.天线杆的避雷天线杆与建筑物避雷网连接，保证天线杆受雷时及时放电。
因为天线杆一般架在建筑物最高点，很容易成为雷击点，严重时会对建筑物造成威胁。
c.天馈线的避雷天馈线受到雷击时，通过接地线及时放掉。
馈线的接地线要求每20米做一个接地，所以通常接地线到馈线头不超过20米时可以在接地极近处接地。
避雷器是保障接地线没有及时的把浪涌放掉或没有放干净时，它会及时与设备断开，通过连在避雷器外壳上的接地线把余电流放掉后，自动恢复连接。
卫星天线安装图解
天线安装好以后，将高频头有标牌的一面水平朝上，然后利用指南针找到正南方向，并在天线的立柱上做好正南的标记。同时应了解要找的卫星方位角是正南的偏东或偏西多少度。然后找一皮尺测量立柱的周长为多少厘米，在用360度除以它，得到每厘米为多少度。然后再用方位角去除以每厘米对应的度数，也就是得到了需要转动多少厘米。即可将天线转动到附近位置。
再接再厉，看看方位角有没有规律，发现卫星度或接收本地经度方位角越小，方位角以本地经度为基准和两边呈对称递增序列。卫星经度小于本地经度，方位南偏西，大于则南偏东。例如亚洲3S调整到中星6B时，中星6B的经度（
2、xx的调整
经简单计算与实践得出结论，xx应为：
将计算出的仰角减去20度的值（因为采用的不同天线误差在19度～22度之间）。然后将指南针放置，细调仰角使指针为计算出的差值（误差在正负1度之间），这一点是天线调试成败的关键。
下面我们简单介绍一种方法——量角器、垂线法：
用一个尺寸较大一点的量角器，稍作加工，即可制成一个方便实用的简易仰角测试器，不需作任何计算，仰角可直接随时读出（如图三所示），在量角器的圆心处小心地钻一小孔，将一根细线固定在此，在细线的另一端系一小重物，仰角测试器就做好了。使用时如前述几种方法一样，将其直边垂直地靠在圆盘平面上，并使量角器刻有0°的一端朝下。此时一边转动天线的仰角一边可以读出仰角值来。
117.3°E）由亚洲3S调整到中星6B（
115.5°E）比xx3S（
105.5°E）的卫星经度更接近本地经度（
117.3°E）所以就可以确定中星6B的仰角略高于亚洲3S的。
再找一下极化角的关系，卫星经度越来越近本地经度，极化角越小。卫星的极化角为负值，大于则为正值。例如从亚洲3S调整到中星6B时，中星6B更接近本地经度，所以根据上述规律中星6B极化角要相对小些，又因中星6B卫星经度小于本地经度，故其极化角为负值。
详解卫星天线安装手册
详解卫星天线安装手册（图解）
一.准备工作
安装工具：活动扳手、一字、十字螺丝刀、电工刀、罗盘、寻星仪、防水胶布、钳子、电锤、220V电源插线板、英制冷压头（F头）、75-5馈线，另单独准备一根2米左右短线，以便安装时调星。
F头的做法
:
另一种F头
二.组装天线
1 天线组件及SF-3000E寻星仪
2 锅面依箭头方向朝上
3 小箭头和锅面箭头相一致
4 支架上的两个箭头和锅面的箭头一致
5 将组件与锅面组装起来，并将后帽装上
6 安装高频头
(高频头频率范围：输入频率12.25-12.75GHz 本振频率：11.25/11.3GHz)
用黑色卡件将高频固定
7 找到固定天线的位置（天线的正前方不要有遮挡)
8 将组装好的部分固定到底座上
9 用防水胶布按照图中标示的地方缠绕；（高频头处是为了防水）
10 安装好的天线全图。
车载卫星电视安装布线示意图
1.连接线在车顶处预留一定长度，能连接到天线端口即可。
2.沿着后备箱右侧边顺下来，并将黄线标示段线用3M双面胶粘帖固定。
3.拧开尾灯两颗固定螺丝，将连接线沿着间隙穿出车外。
4.线从后备箱侧边出风口处引入车内。
5.线顺着侧边挡板往前穿，并隐藏好。
6.将连接线沿右后侧踏板穿到副驾驶座位底下接收机处，塞好隐藏。
1.将天线连接线、AV线、遥控延长线连接到接收机对应孔位。
接收机底部可粘贴魔术贴，以便固定于座位底部。
2.注意放置接收机时以不影响座椅前后移动为准。
3.撬开右踏板盖板及右侧板，将接收机电源线、AV线、遥控延长线往前顺。
4.遥控接收头单独用双面胶固定于台面，AV线和电源线穿过储物盒到中控。
5.盖上盖板后效果。
6.拆下DVD导航。
安装布线示意图一、天线连接线布线：二、接收机布线：7.接收机AV线对应接到导航主机后面AV输入接口。
8.将线束接头处用胶布包好扎牢，恢复面板。
1.找到车上预留开关位置。
大部分车型预留开关位置如右图所示。
2.找到车上保险盒位置，拉开盖板。
3.用万用表测出电源ACC保险位，将线一头连接到保险丝，另一头接预留位开关。
4.预留位开关只需接两根线，分别为电源ACC 保险丝、接收机电源正极。
以此来控制接收机的开关。
1.拆下原车头枕屏。
2.将显示屏连接线顺着头枕插杆往下穿，预留可以接到显示屏的长度。
3.拉开座椅底下拉链，将屏连接线拉出座椅。
三、电源控制开关：四、头枕屏布线：4.顺着扶手箱底下穿向副驾驶底下，预留出足够的长度，以便座椅能够调整到最前或最后。
5.显示屏音视频线直接接到接收机音视频输出端口。
6.显示屏电源线和接收机电源线正负极分别并联。
GPS天线安装要求规范

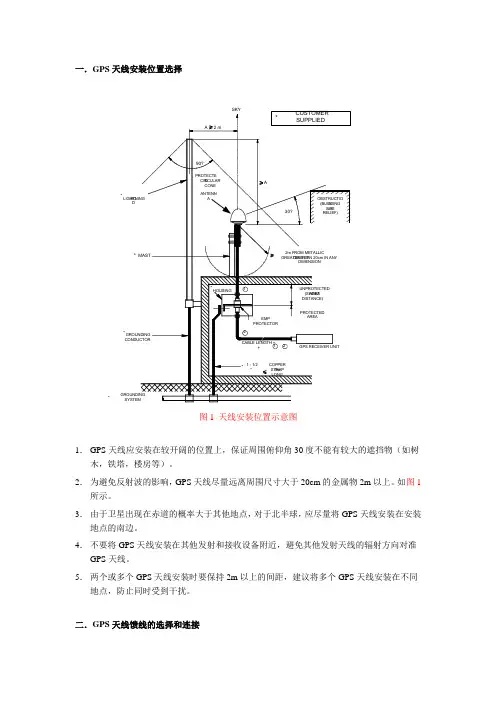

一．GPS天线安装位置选择*ROD***图1 天线安装位置示意图1．GPS天线应安装在较开阔的位置上，保证周围俯仰角30度不能有较大的遮挡物（如树木，铁塔，楼房等）。
2．为避免反射波的影响，GPS天线尽量远离周围尺寸大于20cm的金属物2m以上。
如图1所示。
3．由于卫星出现在赤道的概率大于其他地点，对于北半球，应尽量将GPS天线安装在安装地点的南边。
4．不要将GPS天线安装在其他发射和接收设备附近，避免其他发射天线的辐射方向对准GPS天线。
5．两个或多个GPS天线安装时要保持2m以上的间距，建议将多个GPS天线安装在不同地点，防止同时受到干扰。
二．GPS天线馈线的选择和连接1.在满足位置的情况下，GPS天线馈线应尽量短，以降低线缆对信号的衰减。
2.表1给出几种场合下，GPS天线线缆长度的要求。
表1 线缆的选择3.为避免线缆晃动导致接头松动，应该用胶带将线缆与支撑管的下端固定，并将线缆固定于抱杆上，如图2所示。
线缆与抱杆的固定应该留有一定余量（可以取10cm或更长），以防止在冬季，线缆因温度降低而有限收缩。
图2 天线馈线安装示意4．馈线与天线连接处要做防水处理；5. GPS天线和馈线的安装和更换必须按照以下步骤进行。
天线的安装：a．将馈线的一端穿过支撑管，拧到GPS天线的N型头上，再把支撑管拧到GPS天线，并拧紧；b．将支撑管固定于抱杆上；c．用胶带将线缆和支撑管下端固定；d．将线缆固定于抱杆上，线缆与抱杆的固定应该留有一定余量。
图3 天线安装示意图天线的更换：a．将支撑管从抱杆上取下；b．旋转支撑管，使其与天线分离（切勿旋转天线）；c．将馈线从天线N型接头取下，更换天线或制作接头。
三．GPS天线防雷与接地1．要保证GPS天线位于避雷针保护围，GPS天线不应是区域的最高点，如图1。
2．GPS天线可以不安装避雷器，但GPS信号在基站入口出必须安装避雷器。
3．GPS天线馈线必须要做接地处理，馈线的接地点应尽量靠近天线。
GPS天线安装规范
GPS天线安装规范1.1 GPS天线的安装图 1.1 GPS天线安装示意图1）GPS天线固定位置必须放置在避雷针45 º角保护范围内，距离TD天线抱杆2-3米之间；2）GPS天线不锈钢管的两侧需要进行防水处理，需要在防水处用黑色扎带固定并涂抹硅胶；3）GPS馈线出馈线窗前后都必须接地，自馈线窗每20cm长加一处接地。
当GPS抱杆附近有金属物、避雷等存在时，GPS蘑菇头下方馈线要接地。
1.2 馈缆安装馈线必须正确安装，保证信号传输过程中损耗尽可能小，基站与天馈线接电缆比较多，比较容易错接，所以在连接馈缆和跳线时要正确按照相对应的关系连接。
1.3 避雷器的安装雷电除了对直接被击中的对象会造成极大的危害外，还会给落雷点附近较大的一片区域里的微电子设备带来严重影响。
它是通过在馈缆、电源线、信号数据线及其它导体中感应生成的瞬间强电压使设备损坏。
良好的避雷方案可以杜绝雷电从线缆上入侵，保护设备不受雷电产生的瞬态电流的损坏。
常用的避雷方式是使用避雷器，具体做法是从基站天线引入机房的所有电缆都要串联避雷器，避雷器接至地线。
避雷器根据使用不同可分为：射频避雷器、电源避雷器以及信号线避雷器几种。
ZXWR TB10系统使用的是馈电方式，其使用的防雷器主要包括馈电防雷器及信号防雷器。
1.4 接地卡的安装GPS天线天馈安装过程中室外单元都必须良好接地；基站工作接地应组成联合接地系统，接地电阻应小于5Ω。
良好的接地是保证系统稳定可靠工作的前提，通常我们使用接地卡进行设备的良好接地。
接地卡用来连接馈缆外导体和塔架或单独的导线柱，在遭遇雷电的情况下，提供电流到地的通道。
一般要求在靠近天线的馈缆顶部、靠近塔底的馈缆末端、馈缆进入机房前须安装接地卡。
对高于60m的馈缆，馈缆中间须接接地卡；对于长于30m的馈缆，自馈线窗每20cm长加一处接地，接地卡示意图如图 1.9-1所示。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
一建【通信】16、GPS卫星天馈系统安装图解
安装工具一字螺丝刀十字螺丝刀活动扳手斜口钳卷尺剪线钳美工刀热风枪冲击钻绝缘胶带防水胶带铁锤开口扳手锉刀毛刷GPS系统组件GPS 天线天线支架避雷器（设备侧）a安装天线支架GPS 系统组件b安装膨胀螺栓在墙面上安装在抱杆上安装在水泥地面上安装a安装天线支架1安装天线支架避雷器（天线侧）GND 端Protect 端Surge 端天线侧不带避雷器安装时将GPS 避雷器的“Protect ”端连接至天线侧。
3安装GPS 天线天线侧不带避雷器•GPS 天线应在避雷针45度下倾角保护范围内。
•如果在多雷区域，GPS 天线应安装在避雷针顶点下倾30度范围内。
2裁剪馈线、制作室外馈线接头可根据馈线上的长度标识确定裁剪位置。
在馈线的一端制作N公型接头•根据测量的天线至基站主设备的路径长度，用剪线钳裁剪馈线。
•常见馈线规格有1/2超柔馈线，RG-8U 馈线。
缠绕防水胶带缠绕绝缘胶带绑扎线扣密封室外接头（有GPS 避雷器）防水胶带绝缘胶带线扣GPS 天线GPS 天线馈线馈线4典型安装场景•在所有馈线弯曲的地方，馈线弯曲半径要大于馈线直径的20倍。
•在典型场景1中，馈线顺着楼房墙面的走线梯布放，同时用馈线夹固定，每隔1.5m ～2.0m 用馈线夹固定。
•室内部分安装GPS 避雷器，避雷器安装保护地线。
•在现场条件允许的情况下，请采用“典型安装场景1（非上塔）”。
•设备侧GPS 避雷器安装在馈窗内侧附近的走线架上，距馈窗口1m 范围之内；GPS 避雷器的“GND ”端连接至室外地排，如果没有室外接地排，安装室外接地排，严禁连接至室外的走线架上。
•缠绕胶带时，先缠绕防水胶带，再缠绕绝缘胶带，最后在胶带的两端用线扣绑扎。
•在缠绕防水胶带时先均匀拉伸胶带，使其宽度为原宽度的1/2后再缠绕，须保证上一层胶带覆盖下一层的50%以上，每一层都要拉紧压实。
•缠绕胶带时，先从下往上缠绕，再从上往下缠绕，最后是从下往上缠绕，每种胶带缠绕三层。
卫星天线安装图解
卫星天线安装图解天线的安装：安装前的准备：1.按说明书的地基施工图做好天线地基。
2.安装工具。
包括：活动扳手（大18寸*2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。
3.按照说明书清点卫星天线的另件数是否正确。
4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。
安装步骤：第一步：注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。
第二步：安装天线的锅体四脚支撑。
注意螺杆、螺母的正反方向。
不要旋紧螺丝。
第三步：安装天线的方向轴。
方向轴与天线的四脚支撑进行连接。
注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。
旋紧与之连接的固定螺丝。
第四步：把天线抬起，安装到天线基座的立柱上。
第五步：安装高频头支撑杆。
不要把螺丝拧死。
第六步：把高频头置于高频头固定盘上。
（可能需要专用螺丝刀，拆开高频头的保护罩）第七步：使用馈线（同轴电缆）连接高频头的高频输出端至接收机的高频输入端。
第八步：上好其他部分的固定螺丝。
注意都不要拧死。
第九步：使用AV线（视音频线）连接卫星接收机的视频输出到电视机的视频输入。
至此，天线的安装已经完成。
寻星指南：调试前准备：1.安装工具。
2.调试器材。
3.连接线材。
4.寻星参数。
寻星时间：根据你所在的地点和接收卫星的位置计算出当地的寻星时间。
这对于卫星覆盖边缘地区、小天线尤为重要。
天线方向的调试：粗调：根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。
细调：使所收的信号最佳。
根据现场的条件，可以有多种简易而有效的调整方法。
第一步：检查连接好的线路。
第二步：用量角器调整好天线仰角。
仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上，另一端固定在天线最高端边沿上，注意直尺一定要通过天线中心，找准直径，不能倾斜，这是关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫星天线安装图解天线的安装：安装前的准备：1.按说明书的地基施工图做好天线地基。
2.安装工具。
包括：活动扳手（大18寸*2、小4寸*2或钳子）、专用改锥、剪子、水平仪、防水胶布等。
3.按照说明书清点卫星天线的另件数是否正确。
4.请准备12寸--14寸带AV输入的彩色或黑白电视机一台，视音频线（AV线）一套，一根3米左右的和一根30米左右的同轴电缆，一条临时的220V电源及插座。
安装步骤：第一步：注意安装的基座立柱必须保证水平和垂直，可使用水平尺等进行调整。
第二步：安装天线的锅体四脚支撑。
注意螺杆、螺母的正反方向。
不要旋紧螺丝。
第三步：安装天线的方向轴。
方向轴与天线的四脚支撑进行连接。
注意方向轴的方向，使天线高频头支撑杆，中间的那只，保持在锅体下方即可。
旋紧与之连接的固定螺丝。
第四步：把天线抬起，安装到天线基座的立柱上。
第五步：安装高频头支撑杆。
不要把螺丝拧死。
第六步：把高频头置于高频头固定盘上。
（可能需要专用螺丝刀，拆开高频头的保护罩）第七步：使用馈线（同轴电缆）连接高频头的高频输出端至接收机的高频输入端。
第八步：上好其他部分的固定螺丝。
注意都不要拧死。
第九步：使用AV线（视音频线）连接卫星接收机的视频输出到电视机的视频输入。
至此，天线的安装已经完成。
寻星指南：调试前准备：1.安装工具。
2.调试器材。
3.连接线材。
4.寻星参数。
寻星时间：根据你所在的地点和接收卫星的位置计算出当地的寻星时间。
这对于卫星覆盖边缘地区、小天线尤为重要。
天线方向的调试：粗调：根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，直至接收到电视信号。
细调：使所收的信号最佳。
根据现场的条件，可以有多种简易而有效的调整方法。
第一步：检查连接好的线路。
第二步：用量角器调整好天线仰角。
仰角直接用量角器就可以量先将直尺最低端固定在天线最低端边沿上，另一端固定在天线最高端边沿上，注意直尺一定要通过天线中心，找准直径，不能倾斜，这是关键。
直尺顶端留出20㎝以供固定量角器。
在量角器中心钻一小孔，用小钉将带有重锤的线穿过量角器中心孔，将量角器一同钉在直尺可视一端的侧面上，将量角器00与直尺边沿重合。
转动天线，重锤线垂直于地面，线在量角器上指示的刻度，就是仰角度数。
天线仰角通俗些就像你抬头看东西时脑袋仰多高的角度！简单的可用学生用的半圆量角器在90度中心位置钻一小孔！穿上一根细线！下面绑一个小重物！一个简单的测角器就有了！用时把平面贴于天线底部的固定圆盘测天线仰角就很真观了！方位角就是卫星天线对着那个方像！卫星在南方那你的天线就对着南方！这就是天线的方位角！方位角也很好确定的！先用指南针找到正南！然后在地上按正南向北的画一直线！再东向西的画一直线！把天线底坐放于十字架中心！再顺着南北方在底座绑一根线！按照你要的卫星方位来转动底坐！那样就能很轻松的找取卫星了！虽然看起来很复杂！但是事半功倍的！好过没目标的乱找！花了一天时间你也不一定找到信号！只有准备工夫作足了！不用半个小时就能基本锁定卫星了！剩下的就是极化角了！极化角就是高频头转动角度！一般不是很大的！只要一点点！就有很大的变化！第三步：把电视机和接收机的电源打开，且把接收机置于搜台状态。
第四步：水平方向慢慢转动天线且从电视上看到卫星信号电平或信噪比的变化。
直至号锁定。
第五步：找到信号后，微调高频头极化角，直至达到最佳第六步：微调仰角，使电平达到最高。
第七步：重复5和6步使之达到最佳。
第八步：锁紧所有活动点。
线的接点要有防水胶布裹好。
至此，天线寻星的调整便已完成。
布线要求：寻星完成后，就需要把信号引到机房里。
这段距离就需要布线。
第一：布线不能有硬弯，如90度的弯。
第二：有条件的可使用金属管穿线。
也可采用合成树脂材料的管线。
第三：每隔1米到2米安装一个固定卡。
或固定线卡。
第四：布线应远离避雷系统。
金属管线要做好避雷措施。
信号连接电缆：要考虑使户外单元与户内单元的距离尽可能短．以减少因传输线过长而造成的信号损耗。
传输线的选择应考虑采用性能较好的同轴电缆，最好采用75Ω—5（30米）或75Ω—7（40米）的物理发泡电缆，电缆接头处要做好防水处理。
（转）卫星电视节目的接收，无论是现在使用的C波段，还是Ku波段，接收天线的主要形式都是抛物面天线。
对于卫星天线的调试，它包括天线的方向（仰角和方位角）、馈源的位置、极化取向和极化倾斜角调整等数项内容（可根据相关材料查到所需信息）。
调试天线一般在天线安装场地进行，首先要设置好卫星接收机接收电视信号的数据参数，连接好卫星接收天线上的LNB和卫星接收机、电视监视器的电缆，然后按照下面的步骤开始调整天线。
Ⅰ、天线的固定将天线连同支架安装在天线座架上。
天线的方位通常有一定的调整范围，应保证在接收方向的左右有足够的调整余地。
对于具有方位度盘和俯仰度盘的天线，应使用权之方位度盘的0°与正北方向，俯仰度盘的0°与水平面保持一致。
正北方向的确定，一般采用指北针测出地磁北极，再根据当地的磁偏角值进行修正，也可利用北极星或太阳确定。
较大的天线一般都采用分瓣包装运输，故在安装时，应将各部分重新组装起来。
天线组装后，型面的误差、主面与副面之间的相对位置、馈源与副面的相对位置，均应用专用工具进行校验，保证误差在允许的范围内。
校验完毕，应固紧螺栓。
天线馈源安装是否合理，对天线的增益影响极大。
对于前馈天线，应合馈源的相位中心与抛物面焦点重合；对于后馈天线，应将馈源固定于抛物面顶部锥体的安装孔上，并调整副反射面的距离，使抛物面能聚焦于馈源相位中心上。
天线的极化器安装于馈源之后。
对于线极化（水平极化和垂直极化），应使馈源输出口的矩形波导窄边与极化方向平行；对于圆极化波（如历旋圆极化波），应使矩形导波口的两窄边垂直线与移相器内的螺钉或介质片所在平面相交成45°角的位置。
Ⅱ、天线方向的调整确定正南方向。
先由当地磁偏角年变值和参考年值（查表获得），计算当地当时的磁偏角（磁偏角=参考年值+年变值＊年差），然后再用罗盘（或指南针）确定地磁南极方向，最后用计算的磁偏角，修正地磁南极，得到正南方向（正南=地磁南极+磁偏角）。
另外，因为天线座架的实际指向一般都对着正南方向，帮可直接以天线座架的指向作参考，进行天线调整。
进行方向调试。
天线方向的调试，具体地说就是根据事先算出的仰角和方位角，将天线的这两个角度分别调到这两个数值上，使之对准所要接收的卫星，接收到电视信号，这就是粗调。
然后进行细调，使所收的信号最佳。
粗调是基础，如何判断天线的仰角和方位角已调到事先所算出的角度上呢？根据现场的条件和个人的不同条情况，可以有多种简易而有效的方法。
1、方位角的调整天线安装好以后，将高频头有标牌的一面水平朝上，然后利用指南针找到正南方向，并在天线的立柱上做好正南的标记。
同时应了解要找的卫星方位角是正南的偏东或偏西多少度。
然后找一皮尺测量立柱的周长为多少厘米，在用360度除以它，得到每厘米为多少度。
然后再用方位角去除以每厘米对应的度数，也就是得到了需要转动多少厘米。
即可将天线转动到附近位置。
2、仰角的调整经简单计算与实践得出结论，仰角应为：将计算出的仰角减去20度的值（因为采用的不同天线误差在19度～22度之间）。
然后将指南针放置，细调仰角使指针为计算出的差值（误差在正负1度之间），这一点是天线调试成败的关键。
下面我们简单介绍一种方法——量角器、垂线法：用一个尺寸较大一点的量角器，稍作加工，即可制成一个方便实用的简易仰角测试器，不需作任何计算，仰角可直接随时读出（如图三所示），在量角器的圆心处小心地钻一小孔，将一根细线固定在此，在细线的另一端系一小重物，仰角测试器就做好了。
使用时如前述几种方法一样，将其直边垂直地靠在圆盘平面上，并使量角器刻有0°的一端朝下。
此时一边转动天线的仰角一边可以读出仰角值来。
3、极化角的调整天线指向调整前，高频头馈源波导口极化角P预置方向应大致正确，待收到信号后再进行细调，一般只需根据经度差（经度差=卫星所在经度-接收点经度）正负，即可大致判断极化角正负，经度差为正时极化角也为正，经度差为负时极化角也为负，经度差绝对值越大极化角也越大。
根据资料可以知道极化角的参数。
现将高频头上有一横线的标记对准天线支架上的0刻度线，人站在天线口的前面，当极化角大于零度时，高频头顺时针转动；当极化角小于零度时，高频头逆时针转动。
当接收水平极化信号时，馈源波导口窄边应平行于地面，根据经度差正负及其绝对值大小预置极化角P，待收到信号后再进行微调。
当接收垂直极化信号时馈源波导口宽边应平行于地面，根据经度差正负及其绝对值大小预置极化角P。
Ku波段通常采用馈源一体化高频头，为便于区别有的馈源一体化高频头在其端面有“Up”标志（英文“向上”），标有“Up”端面向上即为“水平极化”，旋转90°即为“垂直极化”。
在进行上述调整时，应一边缓慢转动天线，一边注意观察电视监视器的屏幕显示和卫星接收机的信号强度指示条，注意调整到信号最强的位置固定这一项调整位置。
调整时应一个项目一个项目顺序进行，每调整好一个调整点就固定住它，调整顺序是：方位角——〉仰角——〉极化角，全部参数都整好后，最后将天线固定。
Ⅲ、高频头的安装与调整：高频头的安装较为简单，将高频头的输入波导口与馈源或极化器输出波导口对齐，中间加密封橡胶垫圈，并用螺钉固紧。
高频头的输出端与中频电缆线的播送相接拧紧，并敷上防水粘胶或橡皮防水套，加钢制防水保护管套效果更理想。
数字卫星电视接收时应用数码专用高频头（有的在高频头铭牌上注明“Digital”），由于不可避免的频偏和漂移，为使接收机工作在最佳状态应对高频头输出中频频率进行微调。
先让它接收卫星上的模拟信号，并降低或升高频率（1?）MHz使噪声点最小、图像最佳，再转回进行数字台接收。
避免使用劣质高频头，这是数字卫星接收质量的保证。
(转)随着2007年8月1日我国由数个卫星传送的广播电视信号集中到鑫诺3号（125°E）和中星6B（115.5°E）两颗广播电视卫星上以后，期待已久的烧友们纷纷在第一时间调整卫星天线顺利接收到了两颗新卫星上精彩的国内广播电视信号。
但是笔者在几个卫星电视技术交流论坛上看到许多网友询问怎样将天线从现在接收的卫星调整到新使用的两颗卫星上，像“亚3S卫星转收中星6B天线方位往东还是往西移动？仰角调高还是调低极化角怎么调整？”这类问题问的很多。
毕竟很多卫星天线用户平时并未亲自调试过，购买时由销售商调整好了。
而面对现在接收的卫星上的信号即将停止传送的局面，不知从何下手了。
笔者从现有卫星转收其他卫星过程中总结了调星三大角度（仰角、极化角、方位角）的规律或许对大家有所帮助。
