沪科版九年级物理 第十四章了解电路单元同步测试(无答案)
了解电路单元测试
一、单项选择题
1.用丝线悬挂着A、B、C、D、E、F六个小球，它们之间相互作用的情况如图所示，则一定带电的小球是（）
A.A、C小球
B.A、D小球
C.A、B小球
D.E、F小球
2.如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）
A.梳子失去了一些电子
B.梳子得到了一些电子
C.头发得到了一些电子
D.头发和梳子间没有电子转移
3.如图2所示电路，要使灯泡L1和L2组成串联电路，应该（）
A.只闭合S3
B.同时闭合S1和S3
C.同时闭合S1和S2
D.只闭合S2
4.用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是（）
A.一定是串联
B. 一定是并联
C. 串联、并联都有可能
D. 无法判断
5.下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（）
A.厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B.马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开
关及灯是串联的
D.一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的
6.如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（）
A.L1两端的电压是2V
B.L2两端的电压是4V
C.L1两端的电压是4V
D.L2两端的电压是6V
7.如图所示，甲、乙为电压表或电流表，电路连接没有错误，闭合开关后，两灯都发光，甲、乙都有示数，则下列
判断正确的是( )
A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电流表，乙是电压表
D.甲是电压表，乙是电流表
8.如图所示 , 将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动 . 对吸管A 端带电性质判
断正确的是（）
A.若相互吸引，一定带正电
B.若相互吸引 , 一定带负电
C.若相互排斥，一定带正电
D. 若相互排斥，一定带负电
9.如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）
A.灯L1断路
B.灯L2断路
C.灯L1短路
D.灯L2短路
10.下列四个电路图中，当 L1断路时 L2也不亮的是（）
A. B. C. D.
11.用电流表测量通过灯L1的电流，下面四个电路中正确的是( )
A. B. C. D.
12.如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关
闭合．若未系安全带，则开关断开，仪表盘上的指示灯亮起；若系上安全带，则开关事，指示灯熄灭．下列设计比较合理的电路图是（）
A. B.
C. D.
13.如图所示，开关S闭合后，电流表示数为I，通过导线ab的电流为I ab。
下列说法正确的是（）
A.电流表测量导线ab的电流，I＝I
ab
B.电流表测量L1的电流，I＝I ab
C.电流表测量L1的电流，I＜I ab
D.电流表测量L2的电流，I＜I ab
二、填空题
14.打扫房间时，小刚用干丝绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为他擦过的镜面因
________而带电，带电体有的性质，所以绒毛被吸在镜面上。
15.我国家庭电路的电源电压是________ V；对人体安全的电压是________ V；语言复读机工作时需要6V的电源，
这可以由________节干电池________联而成。
16.图是电冰箱的简化电路图．图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯．照明灯L与电动机M
是________（填“串”或“并”）联；关上冰箱门时，开关自动________，照明灯L________．
17.如图是一种声光报警器的电路图，当开关________时，灯亮、铃不响；当开关________时，灯亮同时铃响。
18.如图所示电路，若闭合开关，电路将是________（选填“通路”、“开路”、“短路”），必须改正：若要使电路中
的两灯串联，只要拆除导线______即可；若要使电路中的两灯并联，则要将导线______改接到接线柱_______．
19.在“用电流表测电流”的实验中，某同学接成图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的
指针所指位置均为图（b）所示，则灯L2的电流为________A，灯L1的电流为________A．
20.两盏不同型号的小灯泡L1、L2，并联时通过它们的电流比为2：3，如果将灯L1、L2组成串联电路，则通过L1、
L2的电流比为________.
三、画图题
21.如图所示，在两个“○”内选填“灯泡”和“电流表”的符号，使两灯组成并联电路．
22.按照图所示的实物电路，在答题卡相应位置画出对应的电路图。
四、实验题
23.某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中
的A、B、C处，测出它们的电流，填入下表：
（1）通过对上面数据的分析，可以得出：；
（2）测量三次的目的是：，在实验中我们可以采用的方法改变电流的大小从而进行三次实验；
（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：．24.小刚和小丽用如图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同。
(1)请用笔画线代替导线，连接实验电路。
要求：L1和L2串联，电压表测量两灯串联后的总电压。
(2)小刚用电压表测量L1两端的电压时，直接选用0～3 V 的量程，小丽说这样不行，规范的操作方法应该
是。
(3)他们在测量L2两端的电压时,两灯突然熄灭，电压表示数变为0。
小刚用电压表检测L1两端的电压，电压表的
示数为电源电压，由此判断出L1处的故障是；为了检测L2是短路还是正常的，小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是。
(4)他们排除故障后继续实验，得出了上表所示的一组数据。
为了得出串联电路电压关系的普遍规律，他们还应
当。
五、计算题
25.如图所示电路图，已知电流表示数为1A，经过L1的电流为0.3A，L2两端的电压为2V．
的电流？
（1）求经过L
（2）L1两端的电压为多少？
26.在如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表的示
数为3V．求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？。
沪科版九年级物理第十四章了解电路单元测试卷
沪科版九年级物理第十四章了解电路单元测试卷学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，则电路故障原因可能是A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A．电流表的示数变小B．电压表的示数变小C．小灯泡的亮度变暗D．电压表的示数不变3．如图所示电路，电源电压保持不变，开关S闭合后，再闭合开关S1时，发生变化的是（）A．灯L的亮度B．电压表V的示数C．电流表A的示数D．电流表A1的示数4．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。
此电路的故障可能是（）A．灯L1短路B．灯L2短路C．灯L1断路D．开关S 接触不良5．如图所示，R0为定值电阻，R1为滑动变阻器，A1，A2为实验室用电流表（接线柱上标有“﹣”，“0.6”，“3”），闭合开关后，调节滑片P．使两电流表指针所指位置相同。
下列说法正确的是（）A．电流表A1与A2的示数之比为1：4 B．通过R0与R1的电流之比为4：1 C．R0与R1两端的电压之比为1：4 D．R0与R1的阻值之比为4：16．如图所示，闭合开关后两灯均能发光，则A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙均为电流表D．甲、乙均为电压表7．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A．甲电路中，U=U1=U2B．甲电路中，U＞U1=U2C．乙电路中，I=I l+I2D．乙电路中，I＞I1=I28．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数不变C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小二、填空题9．如图所示，是通过两个定值电阻、的电流和电压的关系图象。
九年级物理全册 第14章 了解电路单元检测 沪科版(2021学年)
九年级物理全册第１4章了解电路单元检测 (新版)沪科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第14章了解电路单元检测(新版）沪科版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉，前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步,以下为九年级物理全册第１４章了解电路单元检测（新版）沪科版的全部内容。
《了解电路》一、选择题(每小题4分，共40分)1。
用丝线悬挂着Ａ、B 、C 、Ｄ、E 、Ｆ六个小球,它们之间相互作用的情况如图1所示，则一定带电的小球是（ ）Ａ. A 、Ｃ小球 B 。
Ａ、Ｄ小球 C 。
Ａ、Ｂ小球 D. Ｅ、F 小球 2.如图２所示电路,要使灯泡Ｌ1和L 2组成串联电路,应该( ) A 。
只闭合S 3 Ｂ.同时闭合S 1和S ３C 。
同时闭合S １和S 2D 。
只闭合S 23。
如图3所示是某取暖器的工作电路图。
为了安全起见，取暖器一般都要安装一个跌倒开关S ，使取暖器倾倒时整个电路断开。
则跌倒开关Ｓ应安装在( ）A 。
a 处 B.b 处 C 。
c 处 Ｄ．ｄ处4。
为了安全,汽车行驶时驾驶员必须系好安全带.当系好安全带时,相当于闭合开关，指示灯不亮;未系好安全带时,相当于断开开关,指示灯发光。
符合上述要求的正确电路图是图４中的（ )AB CD E F AC 甲乙丙丁图1图3S Macd接电源b S 1L 1L 2S 1 S 2S 3图2图5.在如图5所示的电路中，闭合开关后，只有一盏灯亮,且电路中只有一处故障,且故障只发生在灯上,则下列判断正确的是( ）Ａ.若电压表、电流表均无示数,则L 1断路Ｂ．若电压表无示数,电流表有示数，则灯L １短路 C 。
沪科版九年级物理上册单元测试卷第十四章 了解电路(word版,含答案解析))(word版含答案解析)
沪科版九年级物理上册第第十四章了解电路一、单项选择题（共20小题；共40分）1. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。
下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2. 如图所示，电路中，电源电压保持不变，且电阻，当电键由闭合变为断开时，电流表示数A. 不变B. 变为原来的倍C. 变为原来的D. 变为零3. 某同学使用电流表时，根据电路中的待测电流。
应选用的量程，但误将“-”和“”两接线柱接入电路，这样做的结果是。
A. 指针摆动角度大，读数更准确B. 指针摆动角度小，读数更准确C. 指针摆动角度大，会损坏电表D. 指针摆动角度小，读数不精确4. 下列关于宇宙的认识正确的是A. 自16世纪后，哥白尼创立了“地心说”，牛顿创立了万有引力理论B. 恒星的位置是固定不变的，太阳是银河系中数以千亿计恒星中的一颗普通的恒星C. “谱线红移”现象说明星系在离我们越来越近D. 我们认识到，宇宙是一个有层次的天体结构系统5. “飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。
在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。
下列哪种材料可以检验口罩静电吸附效果A. 铁块B. 小纸屑C. 石块D. 铜块6. 在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是A. 玻璃棒失去电子带正电B. 玻璃棒得到电子带正电C. 在潮湿的环境下重复实验，它们相互吸引D. 玻璃棒在任何条件下都是绝缘体7. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于A. 用电器B. 电键C. 导线D. 电源8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中通过、、三点的电流大小。
沪科版九年级物理上册单元测试卷第十四章 了解电路(word版,含答案解析))(word版含答案解析)
沪科版九年级物理上册第第十四章了解电路一、单项选择题（共20小题；共40分）1. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示。
下列说法正确的是A. 丝绸摩擦过的玻璃棒带负电B. 金属箔片张开是由于两箔片带同种电荷而互相排斥C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒2. 如图所示，电路中，电源电压保持不变，且电阻，当电键由闭合变为断开时，电流表示数A. 不变B. 变为原来的倍C. 变为原来的D. 变为零3. 某同学使用电流表时，根据电路中的待测电流。
应选用的量程，但误将“-”和“”两接线柱接入电路，这样做的结果是。
A. 指针摆动角度大，读数更准确B. 指针摆动角度小，读数更准确C. 指针摆动角度大，会损坏电表D. 指针摆动角度小，读数不精确4. 下列关于宇宙的认识正确的是A. 自16世纪后，哥白尼创立了“地心说”，牛顿创立了万有引力理论B. 恒星的位置是固定不变的，太阳是银河系中数以千亿计恒星中的一颗普通的恒星C. “谱线红移”现象说明星系在离我们越来越近D. 我们认识到，宇宙是一个有层次的天体结构系统5. “飞沫传播”是冠状病毒的主要传播方式，口罩能起到很好的防护作用。
在口罩防护作用当中，最重要的一步是使无纺布经过驻极处理后具有很好的静电吸附能力。
下列哪种材料可以检验口罩静电吸附效果A. 铁块B. 小纸屑C. 石块D. 铜块6. 在干燥的环境下，用丝绸摩擦两根玻璃棒，手持其中一根靠近被吊起的另一根，它们相互排斥｡下列说法中正确的是A. 玻璃棒失去电子带正电B. 玻璃棒得到电子带正电C. 在潮湿的环境下重复实验，它们相互吸引D. 玻璃棒在任何条件下都是绝缘体7. 如图所示，一个移动电源正在给手机电池充电，此时该手机的电池相当于A. 用电器B. 电键C. 导线D. 电源8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中通过、、三点的电流大小。

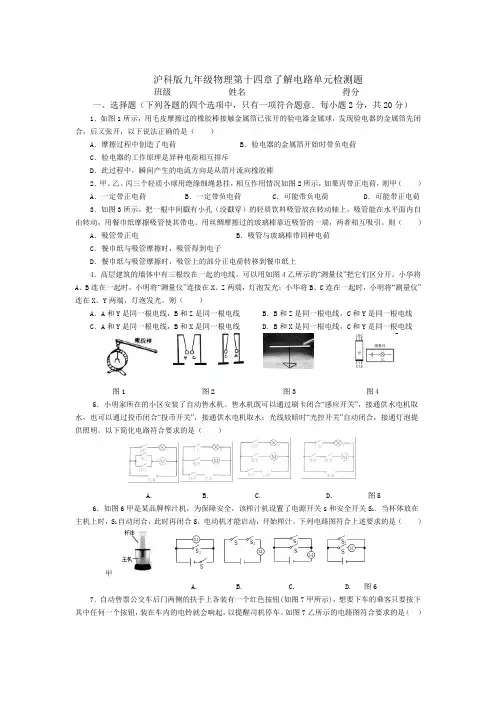

沪科版九年级物理第十四章了解电路单元检测题
沪科版九年级物理第十四章了解电路单元检测题班级 姓名 得分一、选择题（下列各题的四个选项中，只有一项符合题意．每小题2分，共20分）1．如图1所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（ ）A ．摩擦过程中创造了电荷B ．验电器的金属箔开始时带负电荷C ．验电器的工作原理是异种电荷相互排斥D ．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图2所示，如果丙带正电荷，则甲（ ） A ．一定带正电荷B ．一定带负电荷C ．可能带负电荷D ．可能带正电荷3．如图3所示，把一根中间戳有小孔（没戳穿）的轻质饮料吸管放在转动轴上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。
用丝绸摩擦过的玻璃棒靠近吸管的一端，两者相互吸引。
则（ ）A ．吸管带正电B ．吸管与玻璃棒带同种电荷C ．餐巾纸与吸管摩擦时，吸管得到电子D ．餐巾纸与吸管摩擦时，吸管上的部分正电荷转移到餐巾纸上4．高层建筑的墙体中有三根绞在一起的电线，可以用如图4乙所示的“测量仪”把它们区分开。
小华将A 、B 连在一起时，小明将“测量仪”连接在X 、Z 两端，灯泡发光；小华将B 、C 连在一起时，小明将“测量仪”连在X 、Y 两端，灯泡发光。
则（ ）A ．A 和Y 是同一根电线，B 和Z 是同一根电线 B ．B 和Z 是同一根电线，C 和Y 是同一根电线 C ．A 和Y 是同一根电线，B 和X 是同一根电线D ．B 和X 是同一根电线，C 和Y 是同一根电线图1图2图3图45．小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。
以下简化电路符合要求的是（ ）A. B. C. D. 图56．如图6甲是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s 和安全开关S 1．当杯体放在主机上时，S 1自动闭合，此时再闭合S ，电动机才能启动，开始榨汁。

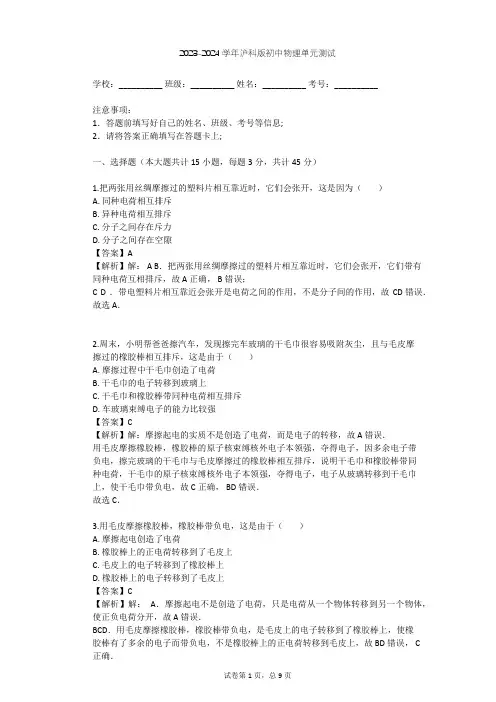

2023-2024学年初中物理沪科版九年级全一册第14章 了解电路单元测试(含答案解析)
