工程制图复习题及答案

工程制图复习题及答案1. 简述工程制图的基本原则。

2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。

3. 描述尺寸标注的基本规则。

4. 简述剖面图和断面图的区别及应用场景。

5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。

6. 列举常见的工程材料，并说明它们在制图中的表示方法。

7. 描述如何使用AutoCAD软件绘制简单的平面图形。

8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。

9. 简述装配图的作用及其在工程制图中的重要性。

10. 给出一个工程制图的实例，说明其设计意图和制图步骤。

答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。

这些原则确保图纸能够被准确无误地理解和执行。

2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。

这两种方法在不同国家和地区有不同的使用习惯。

3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。

4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。

5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。

它们确保了部件的互换性和装配的可行性。

6. 常见的工程材料包括：钢材、铝材、塑料、木材等。

在制图中，材料通常通过特定的符号或文字说明来表示。

7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。

8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。

9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。

工程制图自考试题及答案

工程制图自考试题及答案一、选择题（每题2分，共20分）1. 工程制图中，比例尺是用来表示图样中尺寸与实际尺寸之间的比例关系，以下哪个比例尺是正确的？A. 1:1000B. 1:100C. 1:10D. 1:2答案：A2. 在工程制图中，以下哪个符号表示螺纹？A. ∅B. ⊥C. MD. φ答案：C3. 工程制图中，剖面图主要用于表示物体的：A. 内部结构B. 外部轮廓C. 尺寸大小D. 材料特性答案：A4. 根据第三角投影法，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 后视图答案：B5. 在工程制图中，尺寸线通常使用哪种线型？A. 实线B. 虚线C. 点画线D. 双点画线答案：A6. 以下哪个符号用于表示公差？A. ±B. ≠C. ≈D. ∅答案：A7. 工程制图中，以下哪个命令用于创建圆？A. LINEB. CIRCLEC. RECTANGLED. POLYGON答案：B8. 在工程制图中，以下哪个符号表示倒角？A. ⊥B. ∠C. CHAMFERD. FILLET答案：C9. 工程制图中，以下哪个视图可以单独表示物体的某个特定面？A. 正视图B. 局部视图C. 斜视图D. 旋转视图答案：B10. 在工程制图中，以下哪个单位是长度单位？A. 牛顿（N）B. 帕斯卡（Pa）C. 米（m）D. 秒（s）答案：C二、填空题（每空3分，共30分）11. 工程制图中，尺寸数字通常标注在_________上。

答案：尺寸线12. 第三角投影法中，主视图通常放置在物体的_________方向。

答案：正面13. 在工程制图中，_________是用来表示物体长度方向的线型。

答案：点画线14. 螺纹的标注中，M10×1表示螺纹的公称直径为_________毫米。

答案：1015. 工程制图中，_________是指物体在投影面上的投影。

答案：投影图16. 当需要表示物体内部结构时，可以采用_________图。

设计制图自考试题及答案

设计制图自考试题及答案一、选择题（每题2分，共20分）1. 在工程制图中，第一角投影法与第三角投影法的主要区别在于（）。

A. 视图的放置角度B. 视图的数量B. 观察者的位置D. 视图的表达方式2. 下列哪个不是常用的工程图纸类型？（）A. 平面图B. 立面图C. 剖面图D. 流程图3. 在AutoCAD中，使用“M”命令可以执行的操作是（）。

A. 移动对象B. 复制对象C. 镜像对象D. 缩放对象4. 对于一个长方体，其三视图包括（）。

A. 主视图、左视图、俯视图B. 主视图、右视图、仰视图C. 后视图、左视图、俯视图D. 主视图、右视图、剖视图5. 在机械设计中，公差通常指的是（）。

A. 材料的硬度B. 零件的尺寸允许的变动范围C. 零件的重量D. 零件的强度6. 下列哪个软件不是专业的设计制图软件？（）A. SolidWorksB. Adobe PhotoshopC. CATIAD. Pro/ENGINEER7. 在制图中，尺寸线一般使用（）绘制。

A. 实线B. 虚线C. 点画线D. 双点画线8. 螺纹的标注中，M20×1.5表示的含义是（）。

A. 外径为20mm的细螺纹，螺距为1.5mmB. 内径为20mm的粗螺纹，螺距为1.5mmC. 外径为20mm的粗螺纹，螺距为1.5mmD. 内径为20mm的细螺纹，螺距为1.5mm9. 在进行装配图绘制时，应该优先考虑的是（）。

A. 美观性B. 功能性C. 经济性D. 操作性10. 下列哪个视图不能单独表达零件的全部信息？（）A. 主视图B. 左视图C. 俯视图D. 剖视图二、填空题（每空3分，共30分）11. 在制图中，________是用来表示物体在空间位置的线。

12. 剖面图可以分为全剖面和________两种。

13. 在AutoCAD中，使用“ARRAY”命令可以对对象进行________。

14. 零件图中的表面粗糙度符号是用来表示零件表面的________程度。

高自考工程制图考试题库及答案

高自考工程制图考试题库及答案一、选择题1. 在工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 视图的放置顺序B. 视图的表达方式C. 观察者的位置D. 视图的数量答案：C2. 下列哪个视图不是基本视图之一？A. 正视图B. 侧视图C. 俯视图D. 斜视图答案：D3. 在工程制图中，比例尺的作用是什么？A. 表示实际尺寸B. 表示图示尺寸C. 表示尺寸的放大或缩小D. 表示尺寸的单位答案：C二、填空题4. 工程制图中的线型可以分为_______、_______和_______三种基本线型。

答案：粗实线、细实线、虚线5. 当物体的某一部分在视图中没有表达清楚时，可以采用_______来补充表达。

答案：局部视图6. 在工程制图中，尺寸线通常使用_______线型绘制。

答案：细实线三、判断题7. 工程制图中，所有的尺寸都必须标注单位。

（对/错）答案：错8. 第三角投影法中，观察者的视角是从物体的右方和上方进行观察。

（对/错）答案：对9. 在工程制图中，尺寸线之间的距离应保持一致，以便于阅读。

（对/错）答案：对四、简答题10. 简述工程制图中尺寸标注的基本原则。

答案：工程制图中尺寸标注的基本原则包括：- 尺寸应完整，确保所有必要的尺寸都被标注。

- 尺寸应清晰，避免歧义，确保尺寸线、尺寸数字和尺寸符号清晰可辨。

- 尺寸应避免歧义，不应在一个地方标注多个尺寸，以免造成混淆。

- 尺寸应尽量使用标准单位，以便于理解和交流。

11. 解释什么是剖视图，并给出其在工程制图中的作用。

答案：剖视图是一种通过假想的切割平面将物体切开，以显示物体内部结构的视图。

在工程制图中，剖视图的作用是：- 揭示物体内部结构，使得无法直接观察的部分得以表达。

- 简化表达，避免了通过拆卸或破坏物体来展示内部结构的需要。

- 提高信息的传递效率，使得设计意图和产品结构更加直观易懂。

五、绘图题12. 根据所给的三视图，绘制一个简单的机械零件的第三角投影图。

工程制图复习题附答案

工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。

答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。

答案：毫米3. 工程制图中，表示物体对称性的符号是________。

答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。

答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。

答案：度符号6. 工程制图中，表示物体厚度的线型是________。

工程制图复习题(带答案)

工程制图期末复习试题一、填空题1。

当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2。

平面与立体相交，所得的交线称为：,交线所围成的平面图形称为: 。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为.直线、椭圆4。

曲线根据其上面点所属平面不同分为:平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长.侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7。

在轴测图中,根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比.图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸.直径、半径11。

正等轴测图的伸缩系数是，简化伸缩系数是。

0。

82、112.同一机件如采用不同的比例画出图样，则其图形大小______(相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13。

投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15。

用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（）√求棱锥面上点的投影,可以利用素线法来做。

( ）╳平面立体相贯，相贯线可能是一组也可能是两组. （）√曲线的投影只能是曲线。

（) ╳直线的投影只能是直线。

（) ╳平面截割圆柱，截交线有可能是矩形. ( ）√正等测的三个轴间角均为120°,轴向伸缩系数为：p＝r≠q。

（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（）√立体的投影图中,正面投影反映形体的上下前后关系和正面形状. （）╳三、选择题下列不是曲面立体术语的是（).A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。

《工程制图》题库整理(含答案)

工程制图一、单选题（70分）1、下图所示球与半圆柱相贯，相贯线的空间形状是：（）A、椭园B、空间曲线C、椭圆与直线的组合D、圆正确答案：A4.在下图中用辅助投易影法求三角形ABC平面的水平倾角0时，新投影轴应：（）A、平行于a'cB、垂直于a'cC、平行于abD、垂直于ab正确答案：D8、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交垂直C、相交不垂直9、下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A10、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、无法判断正确答案：C12、下图为截切后正圆柱的三面投影，正确的W面投影是：（）A、AB、BC、CD、D正确答案：A13、下图所示P、Q两平面的相对几何关系是：（）A.平行B、垂直C、相交D、不确定正确答案：B14、下图为截切后正四棱推的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示的平面是：（）A、水平面B、侧垂面C、铅垂面21、在下图中：（）A、C点在正垂线AB上B、C点不在正垂线AB上C、C点在侧平线AB上D、C点不在侧平线AB上正确答案：D22、下图所示C.D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B25、在下图中用辅助投影法求线段AB的正面倾角时，新投影轴应：（）A、平行于a'b'B、垂直于a'b’C、平行于abD、垂直于ab27、下图所示AB直线是：（）A、水平线B、正平线C、侧平线D、一般倾斜直线正确答案：D30、下图中三棱锥的侧面投影是：（）A、AB、BC、CD、D正确答案：C33、下图所示的曲面是：（）A、锥面B、锥状面C、单叶旋转双曲面34、右图中长度尺寸注法错在：（）A、尺寸起止符号倾斜方向不对B、尺寸线距离标注位置太远C、该尺寸应注写在图形轮廓内D、尺寸线不应是图形轮廓线的延长线正确答案：D35、下图A点到W面的距离是：（）A.alaxB、a'azC、aaxD.a"ayw正确答案：B36、在下面的投影图中，反映线段实长的投影是：（）A.a'b'B、by'c'C.acD.、无正确答案：A37、下图所示圆锥被正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线C、双曲线与直线D、抛物线与直线正确答案：B38、右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字没有居中C、尺寸线应该倾斜D、直径尺寸应该注在圆外正确答案：C39、下图所示圆柱波两平面所截切，切口的空间形状是：（）A、椭圆与椭圆的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合40、下图所示位于球面正面投影轮廓线上的点是：（）A、M点B、N点C、K点D、无正确答案：A41、下图所示的曲面是：（）A、柱面B、柱状面C、单叶旋转双曲面D、螺旋面正确答案：C47、下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭圆的组合B、空间曲线C、圆曲线.椭园与直线的组合D、椭圆、椭圆与椭园的组合51、在下图中已知形体的三面投影图，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：D52、下图为球面被两个正垂面切割，其切口的空间形状是：（）A、椭圆曲线与椭圆曲线的组合B、椭圆曲线与双曲线的组合C、.圆曲线与圆曲线的组合D、矩形与椭圆曲线的组合正确答案：C53.下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行48、下图所示六棱锥被正垂面P所截，其截交线的形状是：（）A、三角形B、五边形C、六边形D、七边形正确答案：D55、右图中两直线的相对几何关系是：（）A、相交B、交错C、相交垂直D、交错垂直正确答索：C56、右图所示平面的类型是：（）A、水平面B、正平面C、侧平面59、下图所示的曲面是：（）A、柱面B、锥面C、回转面D、螺旋面正确答案：D63、下图为截切后正圆锥的正面投影，它的两段截交线是：（）A、双曲线与椭圆曲线的组合B、等腰三角形与半圆曲线的组合C、抛物线与半圆曲线的组合D、等腰三角形与椭圆曲线的组合正确答案：B67.右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字不能水平注写C、尺寸数字应注写在圆内D、尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D69、右图所示平面的类型是：（）A、铅垂面B、正平面C、侧平面D、任意倾斜平面正确答案：B70、下图所示正垂面圆O的水平投影是：（）A、直线B、椭圆C、圈D、双曲线正确答案：B2、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（）A、平行于ab'B、垂直于a'b’C、平行于ab5、在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：C6、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、交错垂直正确答案：B11、下图所示ABCDE平面的类型是：（）A、正垂面B、铅垂面C、侧垂面17、下图所示三棱柱与半球相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭园的组合B、空间曲线C、圆曲线.圆曲线与圆曲线的组合D、椭圆.椭圆与椭园的组合正确答案：C19、下图为截切后正四棱锥的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示圆锥波正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线28、下图中已知园锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A31、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（）A、AB、BC、CD、D正确答案：A32、在下图中用辅助投影法求三角形ABC平面的水平倾角a时，新投影轴应：（）A、平行于a'c'B、垂直于a'c'C、平行于ab34、下图所示组合体，正确的左侧立面图是：（）A、AB、BC、CD、D正确答案：D43、下图所示圆柱被两平面所截切，切口的空间形状是：（）A、椭圆与椭园的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合D、圆与矩形的组合正确答案：B53、下图所示球与圆锥相贯，相贯线的空间形状是：（）A、圆B、空间曲线C、矩形54、下图所示C.D两是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B59、下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行正确答案：D69、下图所示五棱柱表面上一点K，其正确的侧面投影是：（）A、AB、BC、CD、D正确答案：B52、下图所示AB.C.D四点中位于H面上的点是：（）A、A点B、B点C、C点D、D点正确答案：D53.下图所示A、D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：C3.在下面的投影图中，表示交错两直线的是：（）A、AB、BC、CD、D正确答案：DA、平行B、相交C、相交垂直D、交错正确答案：B59、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示正平面P与三角形平面ABC的交线是：（）A、正平线B、水平线C、铅垂线D、一般倾斜直线正确答案：A9、下图所示K点在球面上的位置是：A、球面的左下前部B、球面的右下前部C、球面的左上前部D、球面的右上后部9、下图为截切后正圆柱的三面投影，正确的H面投影是：A、AB、BC、CD、D正确答案：C2、徒手画圈草图时：（）A、只是不需要固定图纸，其它与仪器图相同B、可以了草随意一些C、所有图线一样，没有粗中细线型的要求D、画线靠徒手，定位靠目测，必须保持线型明确，比例协调正确答案：D3、多面正投影法的优点是：（）A、直观性强B、富有立体感和真实感C、绘图简便，立体感强D、绘图简便，度量性好正确答案：D5、下面哪一个性质不是中心投影法和平行投影法共有的基本性质？（）A、同素性B、从属性C、积聚性D、平行性正确答案：D17、绘图比例是：（）A、图形与实物相应要素的线性尺寸之比B、实物与图形相应要素的线性尺寸之比C、比例尺上的比例刻度D、图形上尺寸数字的换算系数正确答案：A26、正投影法是指：（）A.投射线都相交于投射中心，投射出形体投影的方法B、投射线互相平行且垂直于投影面，投射出形体投影的方法C、由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法正确答案：B28、下面哪一个性质不是平行投影法特有的基本性质（）A.平行性B、定比性C、相似性D、接合性正确答案：D29、工程上常用的图示方法中使用最广泛的是那一种？（）A、多面正投影法B、轴测投影法C、标高投影法31、平行投影法中图形的相仿性是指：（）A、相似性B、全等性C、平面图形非退化的平行投影D、平行性正确答案：C32、手工绘制工程图时，在底稿上加深描黑的次序一般应该为：（）A、先上后下，先左后右，先曲后直，先粗后细B、由绘图者随意确定C、只需加深描黑相实线，细实线就用作图线D、先粗后细，其它随意正确答案：A42、下面关于轴测投影的说法哪一个是正确的？（）A、直观性强，有一定的度量性B、最具有真实感，但作图太繁杂费时C、绘图简便，有立体感，无度量性D、绘图简便，度量性好，无立体感正确答案：A43、制图标准是在全国范围内使图样标准化，规范化的统一准则。

自考工程制图复习题及答案

工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。

2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

7. 空间两直线互相平行，则它们的同面投影也一定平行。

8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。

16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。

②__新的投影面必须垂直于原有的一个投影面 __ 。

17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。

18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。

工程图学基础自考考试题及答案

工程图学基础自考考试题及答案一、单项选择题（每题2分，共20分）1. 工程图学中，比例尺是用来表示图样中的尺寸与实际尺寸之间的比例关系，以下哪个不是比例尺的常用表示形式？A. 1:10B. 3:4C. 5cm:20mmD. 2:1答案：C2. 在工程图中，如果一条线段表示为点划线，并且两端带有箭头，这通常表示该线段是：A. 中心线B. 剖面线C. 尺寸线D. 断裂线答案：A3. 下列哪个视图不是第一角投影法的基本视图？A. 正视图B. 侧视图C. 俯视图D. 右视图答案：D4. 在工程图中，尺寸线一般使用什么线型绘制？A. 实线B. 虚线C. 点划线D. 双点划线答案：C5. 工程图中的剖面符号通常用来表示：A. 物体的内部结构B. 物体的外部轮廓C. 物体的材质D. 物体的尺寸答案：A6. 在工程图学中，如果两个平面相交，它们的交线被称为：A. 棱线B. 边线C. 交线D. 轮廓线答案：C7. 下列哪个符号不是用于表示工程图中的表面粗糙度？A. 符号“△”B. 符号“∞”C. 符号“Ra”D. 符号“U”答案：B8. 在工程图中，螺纹的画法通常是：A. 实心粗线表示螺纹的外径B. 螺纹的内径用虚线表示C. 螺纹的终止线用点划线表示D. 所有上述答案：D9. 在工程图中，尺寸公差通常用来表示：A. 物体的长度B. 物体的直径C. 物体的尺寸允许的变动范围D. 物体的面积答案：C10. 工程图中的“全剖视图”是指：A. 只显示物体内部结构的视图B. 显示物体全部内部和部分外部的视图C. 显示物体全部外部的视图D. 显示物体部分内部和部分外部的视图答案：B二、填空题（每空3分，共30分）11. 工程图中的三视图包括________、________和________。

答案：正视图、侧视图、俯视图12. 在工程图学中，________是用来确定物体在空间中位置的坐标系。

答案：笛卡尔坐标系13. 工程图中的________是指在图纸上用图形和符号表示的物体的形状、尺寸和位置。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

工程制图复习题参考答案
一、填空题：
1.根据投射线的类型，投影法可分为中心投影法和平行投影法。

2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。

3．多面正投影图是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。

②点的正面投影与点的侧面投影的连线垂直于OZ轴。

③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。

6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。

7. 空间两直线互相平行，则它们的同面投影也一定平行。

8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两
直线空间交点的同面投影。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在
平面内取线，又须先在平面内取点。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有积聚性法和辅助线法。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。

16在换面法中，新投影面的设立要符合下面两个基本条件
①新的投影面必须与空间几何元素处于有利于解题的位置。

②__新的投影面必须垂直于原有的一个投影面 __ 。

17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。

18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_
投影面垂直面__，再将投影面垂直面变换为投影面平行面。

19.在一般情况下，平面体的相贯线是封闭的空间折线。

20.相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见____。

21.在一般情况下，两曲面体的相贯线是封闭的空间曲线。

22.求两曲面体表面相贯线的一般方法是辅助平面法_，选用辅助面的原则是使辅助截交线
的投影为直线_ 和 __圆_。

23. 图样的比例是指图形与其实物相应要素的线性尺寸之比，它的种类有原值比
例、放大比例和缩小比例三种。

24.组合体多面正投影图读图的基本方法有
1. 将已知的各投影联系起来阅读
2. 运用形体分析读图
3．运用线面分析读图
25.剖面、断面图的区别：一是剖切符号的区别，断面图的投影方向由编号注写位置
决定，而剖面图的投影方向是用投射方向线表示。

二是所画内容的区别，断面图只画剖切平面剖切的截断面形状；而剖面图除画出断面形状外，还要画出沿投射方向看到的部分。

26．建筑施工图一般包括_____设计说明__、_总平面图___、__平面图___、__立面图___、
__剖面图_、和_建筑详图___、____门窗表___。

27.风向频率玫瑰图中的实线是表示_全年风向频率__，虚线是表示 __夏季风向频率__。

28. 定位轴线是用来确定房屋的墙、柱等承重构件的位置，是施工放样的主要依据。

29.建筑平面图中的定位轴线的横向编号应用 _阿拉伯数字__ 从 _左至 __右_ 顺序编
写；竖向编号应用大写拉丁字母__ 从 _下_ 至 _上_ 顺序编写。

30.建筑剖面图的剖切位置应选择在能反映内部构造比较复杂和典型的的部位，并应
通过门窗洞。

二．判断题
1. 已知长方体的投影图，试判定棱线AB、AC、CD与投影面的相对位置，并标明其侧面投影。

4在立体图上标出各平面的位置（用相应的大写字母），并在投影图上标出指定平面的其它两个投影。

并判定其为何种位置平面。

（1
（2）
三、作图题
1.AM是△AB C平面内的正平线，AN是△ABC平面内的水平线，求作△ABC的水平投影。

6. 补全穿空三棱柱的水平投影，并求其侧面投影。

7. 补全穿空四棱柱的水平投影，并求其侧面投影
8. 补画穿空三棱柱的侧面投影
9.补全四棱台切口后的水平投影和侧面投影。

10.求两四棱柱的相贯线
11.求天窗、烟囱与屋顶的表面相交线
12.求截切圆柱的H面和W面投影
13.求半圆球截切后的H面和W面投影（2）求半圆球截切后的V面和W面投影14.求两形体的相贯线。

15.求两正交圆柱的相贯线。

三、选择题
1.
2.
3.
四、.已知组合体的两面投影图，补绘第三投影
1.
.
2.
3.
4.
5.
6.
.
7.
8.
9.
五、剖面与断面
1.作出1-1、2-2剖面图。

2.求作2-2 和3-3 剖面
2-2剖面 3-3剖面3..做1―1、2―2剖面图。

4..作出柱的1-1剖面图和2-2断面图。

5.画出梁的1-1断面图和2-2剖面图。

自考工程制图复习题及答案

工程制图复习题及答案

工程制图自考试题及答案

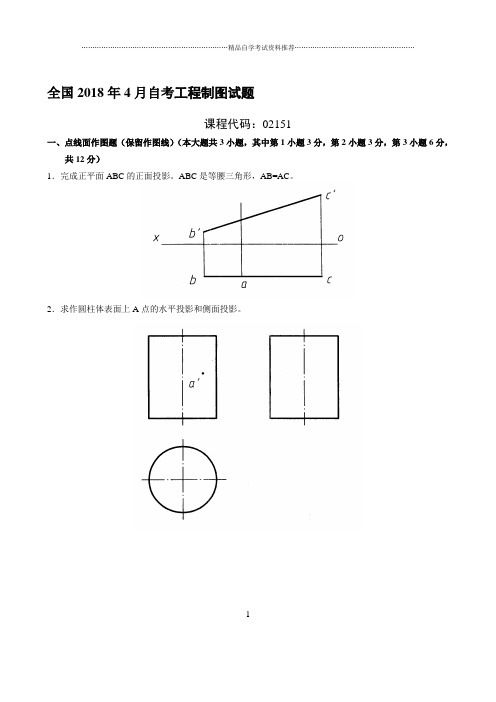

最新4月全国自考工程制图试题及答案解析
