LED广告牌制作方法
广告牌制作流程的详细指南
广告牌制作流程的详细指南本文档旨在详细阐述广告牌从设计到完成的整个制作流程。
以下是该流程的各个阶段：1. 需求分析与设计1.1 客户沟通- 收集客户的基本信息：公司名称、品牌、产品或服务特点等。
- 明确广告牌的用途：例如，品牌宣传、活动推广等。
- 获取客户的期望效果和预算。
1.2 设计方案- 根据客户需求，设计师制定初步设计方案。
- 提供多种风格供客户选择。
- 客户确认设计方案后，进行细化。
2. 物料选择与采购2.1 物料种类- 广告牌的常见物料包括：亚克力、PVC、KT板、喷绘布等。
- 根据设计方案和客户需求选择合适的物料。
2.2 供应商选择- 评估供应商的资质、价格、生产周期等因素。
- 选择性价比高的供应商进行采购。
3. 生产制作3.1 制作流程- 设计师提供完整的设计文件给供应商。
- 供应商根据设计文件进行生产制作。
- 制作过程中，保持与供应商的沟通，确保产品质量。
3.2 质量把控- 生产过程中，进行抽样检验，确保产品质量符合要求。
- 成品出厂前，进行全面的质量检查。
4. 安装与售后4.1 安装- 确定安装地点和时间。
- 安排专业安装团队进行安装。
- 确保安装过程安全、顺利。
4.2 售后服务- 提供一定期限的质保服务。
- 如有问题，及时进行维修或更换。
5. 项目总结与反馈- 在项目完成后，与客户进行沟通，了解客户的满意度。
- 总结项目过程中的优点和不足，以便今后改进。
以上就是广告牌制作的详细流程。
希望这份指南对您有所帮助。
如有任何疑问，请随时提出。
广告牌制作方法
广告牌制作方法
广告牌是显示广告的重要工具之一，能够在消费者眼中留下深刻的印象。
在创作广告牌时，有几个要点是需要注意的，例如设计方案、制作材料和安装位置，以下将会逐一介绍。
首先是设计方案。
优秀的广告要能够引起人们的关注，并且让人们看到广告牌就能迅速理解广告所推销的产品或服务。
在设计广告牌的构思过程中，考虑到这几个方面是非常关键的。
合适的字体配合清晰的图片，要突出产品或服务所提供的主要优势，同时也要与公司或品牌的形象相契合。
其次是材料的选择。
广告牌的制作材料有很多，例如钢铁、不锈钢和铝合金等，也有塑料和丙烯酸等材料。
钢铁和不锈钢密度大、重量重，但是可以承载重负荷。
铝合金材料则轻便，但是对强的风压或被撞击的情况不够耐用。
塑料和丙烯酸材料质地轻柔，但更显得廉价，不利于展示公司或品牌的高档形象。
最后需要考虑的是，不同的材料价格不同，所以要根据需要选择适合的材料，以满足预算。
最后是广告牌的安装位置。
广告牌的位置非常重要，要选择一个可以吸引到消费者视线的位置。
通常，广告牌可以选择在繁华街区或交通枢纽，比如主干道或公交车站等处。
广告牌安装的空间大小和方向也需要根据实际环境进行调整，以便能够充分利用空间和吸引目光。
总之，广告牌的制作需要注意的方面很多，无论是设计方案、制作材料或安装位置都需要仔细思考。
通过这些方面的考虑，会让广告更具有吸引力，在消费者的眼中留下良好的印象，也可以让广告产品更好的推广。
说明书(三维立体式LED广告牌的制作及调试方法)
三维立体式LED广告牌制作及调试方法技术领域本发明属于一种广告牌制作及调试方法，具体地说就是三维立体式LED广告牌制作及调试方法。
背景技术LED广告是一种新媒体广告,是新媒体技术与室内外广告发布形式的完美结合。
LED广告是利用发光二极管拼成广告字样或者图片，通过控制半导体发光二极管的亮、灭来显示文字、图像，譬如我们平常在大街上看到的电子大屏幕广告或是一些路边带彩光的高亮的招牌。
与传统的广告牌相比LED广告牌具有寿命长、光效高、无辐射、可显示彩色和动态画面、显示内容更换方便、低功耗等优点。
但现行的LED广告牌也有明显的缺点：1、仅能显示二维平面，且具有视觉局限性。
目前使用的LED广告牌大多是由发光二极管组成的点阵块或直接用发光二极管组成一定长宽的显示屏，由于点阵块是平面的，组成的显示屏也只能是平面的，不能进行三维立体空间的显示。
发光二极管发光强度是方向的分布函数，称为发光角度，发光角度越小发光强度越大，不同的LED其发光角度不一样，但都有一个阈值，超过阈值时，其发光强度仅为最大发光强度的10%以下，因此不同角度视觉上的感受不同，存在视觉上的局限性。
2、成本高，控制电路复杂。
由于单个发光二极管或8×8的点阵块面积较小，要组成一定面积的显示屏，需要的发光二极管或8×8的点阵块数量就会很多，成本相对较高。
LED显示屏的显示原理是将要显示的二维平面内容（文字或图形）按行或列进行分解，转化成相应的控制电压信号，然后将这些控制电压信号按时间先后顺序分别传送到固定的位置，使发光二极管按电压信号的要求亮或灭，由于人眼的视觉惰性，只要控制好传送的行或列信息的时间，就能让人感觉显示的是一张完整的画面。
由于分解的行或列多，控制电路复杂。
3、功耗大。
相对传统的霓虹灯广告牌，LED广告牌具有显著的节能效果，但就LED广告牌本身来说，由于使用的发光二极管或8×8的点阵块的数量巨大，其实际功耗也很大。
冲孔铝发光字工艺
冲孔铝发光字工艺
冲孔铝发光字工艺是一种常见的广告标识制作技术，它利用冲孔铝板作为字壳，内部安装LED灯珠，通过点亮灯珠实现发光效果。
以下是关于冲孔铝发光字工艺的详细介绍。
首先，制作冲孔铝发光字的第一步是选择合适的材料。
通常选用0.8-1.5毫米厚的铝板，表面处理有喷塑、烤漆、喷漆等多种选择，颜色丰富多样，可以满足各种不同的风格需求。
铝板经过精密的加工，采用数控冲孔技术，在铝板上冲出所需形状和大小的孔洞，形成字壳。
接下来是安装LED灯珠。
在铝板背面上涂上适量的硅胶，将LED 灯珠按照设计好的布局粘贴在硅胶上。
每个灯珠都有一定的亮度，通过控制灯珠的开关和亮度，可以实现多种不同的动态和静态效果。
为了保证灯珠的寿命和稳定性，需要选择品质可靠的LED灯珠。
在安装好灯珠后，需要进行调试和测试。
通过控制软件或控制器，调整每个灯珠的亮度和颜色，确保整体效果符合设计要求。
同时，需要进行长时间的稳定性测试，确保在各种环境和气候条件下，冲孔铝发光字都能保持稳定的发光效果。
最后，根据实际需要，可以将冲孔铝发光字安装在不同的位置和表面上。
常见的安装方式有磁吸式、粘贴式、挂墙式等，每种方式都有其适用的场景和特点。
例如，磁吸式适合安装在铁质表面上，粘贴式适合安装在平整的墙面上，挂墙式则适合安装在垂直的墙面上。
总之，冲孔铝发光字工艺是一种高效、环保、美观的广告标识制作技术。
通过不断的技术创新和改进，相信这种工艺将会在未来的广告标识领域中发挥更加重要的作用。

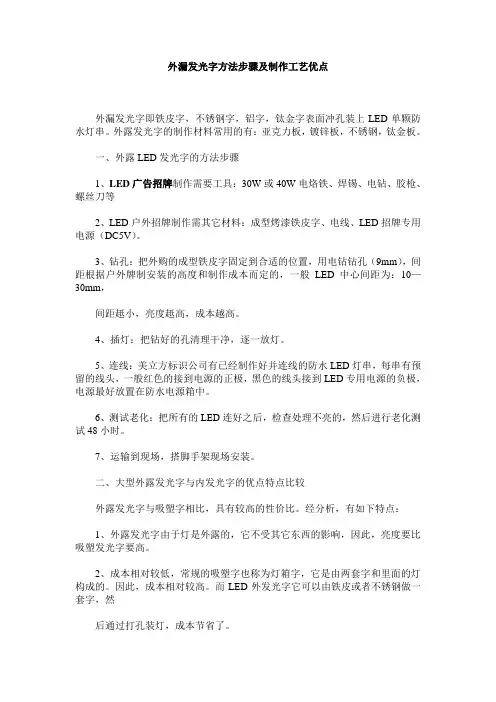

外漏发光字方法步骤及制作工艺优点
外漏发光字方法步骤及制作工艺优点外漏发光字即铁皮字，不锈钢字，铝字，钛金字表面冲孔装上LED单颗防水灯串。
外露发光字的制作材料常用的有：亚克力板，镀锌板，不锈钢，钛金板。
一、外露LED发光字的方法步骤1、LED广告招牌制作需要工具：30W或40W电烙铁、焊锡、电钻、胶枪、螺丝刀等2、LED户外招牌制作需其它材料：成型烤漆铁皮字、电线、LED招牌专用电源（DC5V）。
3、钻孔：把外购的成型铁皮字固定到合适的位置，用电钻钻孔（9mm），间距根据户外牌制安装的高度和制作成本而定的，一般LED中心间距为：10—30mm，间距赿小，亮度赿高，成本越高。
4、插灯：把钻好的孔清理干净，逐一放灯。
5、连线：美立方标识公司有已经制作好并连线的防水LED灯串，每串有预留的线头，一般红色的接到电源的正极，黑色的线头接到LED专用电源的负极，电源最好放置在防水电源箱中。
6、测试老化：把所有的LED连好之后，检查处理不亮的，然后进行老化测试48小时。
7、运输到现场，搭脚手架现场安装。
二、大型外露发光字与内发光字的优点特点比较外露发光字与吸塑字相比，具有较高的性价比。
经分析，有如下特点：1、外露发光字由于灯是外露的，它不受其它东西的影响，因此，亮度要比吸塑发光字要高。
2、成本相对较低，常规的吸塑字也称为灯箱字，它是由两套字和里面的灯构成的。
因此，成本相对较高。
而LED外发光字它可以由铁皮或者不锈钢做一套字，然后通过打孔装灯，成本节省了。
3、发光均匀，由于吸塑字受笔画大小的局限，普通模组装不下去的笔画就没有办法，因此，会出现一个字亮度不一的地方。
而外发光字是装LED单颗灯上去，因此，LED外发光字不存在这种现象（除非灯坏了）。
4、易维护，外露字的灯珠是可以从外面拆出来的，而吸塑灯箱字侧需要将字拆出来。
对于高楼大厦上面，拆开字维修好又装回去，需要一笔很大的成本，如需要搭架子或者租用吊篮才能做到宇世同创标识设计制作有限公司在这个行业中是做的非常好的。
发光字的制作工艺流程
发光字的制作工艺流程
《发光字的制作工艺流程》
发光字是一种具有视觉冲击力的广告标识，其制作工艺复杂，需要经过多道工序才能完成。
下面是发光字的制作工艺流程：
1. 设计排版：首先，设计师需要根据客户的需求和标识的场地环境，进行排版设计。
确定字体、颜色、大小等参数，完成初步的设计稿。
2. 制作模具：根据设计稿制作模具，一般采用数控切割机对不同材质（如亚克力、金属等）进行切割，以确保字体的形状和尺寸都符合要求。
3. 喷涂颜色：对模具进行喷涂颜色处理，根据设计稿确定的颜色进行喷涂，确保字体表面色泽鲜艳。
4. 安装LED灯模块：在已喷涂颜色的字体内部安装LED灯模块，通过电路连接，保证字体能够发出均匀的光亮。
5. 完成组装：将各个零部件组装在一起，保证发光字的整体效果达到预期。
6. 调试亮度：经过组装后，需要进行亮度调试，确保发光字在不同环境下都能够展现出良好的视觉效果。
7. 安装定位：将调试好亮度的发光字进行定位安装，确保安装
的位置准确无误。
8. 完成验收：最后，对安装好的发光字进行最终验收，确保整体效果达到客户的要求。
以上就是发光字的制作工艺流程，经过这些工序，才能够制作出高质量的发光字标识。
发光字制作工艺过程及技术要求
发光字制作工艺过程及技术要求
发光字的制作工艺和技术要求
发光字的制作过程需要经过以下步骤：首先，将图形文件输入软件打印放样，按照图纸拼接亚克力板并进行裁剪，然后进行抛光、打磨等工序，以确保表面平整、无褶皱和结合部光洁。
其次，使用软件计算出字边侧面镀锌板的折弯和剪齿位置、角度以及方向，并将其精确地剪齿和折弯，最终在施工现场加工成槽字并用钢骨架固定。
文字标识的图样需要达到接缝平整、无褶皱的效果，其厚度为20CM。
外部进行喷漆工序处理，施
工时应通风良好以便漆膜充分干燥，在前一道漆实干前不得涂第二道漆。
外漆和面版对应为大红色。
在发光字制作过程中，需要注意以下质量控制要求：首先，在挑选亚克力面板时，力求颜色透光性一致性，并且每个拼接口要做好牢固性能的处理，搭接式拼接，左右两边都尽可能的同时受力，做到平整，在拼接口处装好后用透明结构胶加固连接好。
其次，在安装排布LED光源时，要求用硅胶固定，并
网状交错布列LED光源，以免出现发光黑斑或者发光不匀均
现象。
在安装完工试光时，晚上亮灯进行检查发光字边带四周是否有透光小孔或漏洞，发现小孔或漏洞问题及时用粘胶堵塞。
同时，要进行线路接插连接牢固性、可靠性的适当敲击和振动试。
电源主线距离控制在8米以内，直流电源主线使用6平方毫米铜芯线。
接线步骤为：发光字内部电源线路连接→发光字到开关电源的线路连接→开关电源到时控开关的线路连接→时控开关→总闸开关→市电220V。
最后，使用“时控开关”，使LED发光字工程定时有序的工作。
做广告牌子有几种材料？广告牌常用材料和工艺流程
做广告牌子有几种材料？广告牌常用材料和工艺流程广告牌是商家宣扬和推广的重要工具，也是城市景观的一部分。
随着科技的不断进展，广告牌的种类和材料也越来越多样化。
那么，做广告牌子有几种材料?广告牌常用材料和工艺流程是什么?下面，我们将为您具体解答。
广告牌常用材料1、铝塑板铝塑板是一种由铝板和塑料复合而成的材料，具有轻质、防水、防火、耐腐蚀等特点。
广告牌常用的铝塑板厚度为3mm，表面可喷涂各种颜色和图案，适用于户外广告牌、标识牌、展现架等。
2、喷绘布喷绘布是一种由聚酯纤维和涂层组成的材料，具有松软、轻巧、易携带等特点。
广告牌常用的喷绘布厚度为0.4mm，表面可喷绘各种图案和文字，适用于室内外广告牌、展现架、横幅等。
3、亚克力板亚克力板是一种由有机玻璃制成的材料，具有透亮度高、硬度高、耐冲击、耐候性好等特点。
广告牌常用的亚克力板厚度为3mm-10mm，表面可喷涂各种颜色和图案，适用于室内外广告牌、标识牌、展现架等。
4、不锈钢板不锈钢板是一种由铁、铬、镍等元素组成的合金材料，具有耐腐蚀、耐高温、硬度高等特点。
广告牌常用的不锈钢板厚度为1mm-3mm，表面可喷涂各种颜色和图案，适用于室内外广告牌、标识牌、展现架等。
5、LED灯箱LED灯箱是一种由铝合金和亚克力板组成的材料，具有节能、环保、亮度高等特点。
广告牌常用的LED灯箱尺寸为1m*1m-3m*3m，表面可喷涂各种颜色和图案，适用于室内外广告牌、标识牌、展现架等。
广告牌制作工艺流程1、设计制作广告牌的设计制作是广告牌制作的第一步，需要依据客户的需求和要求进行设计，确定广告牌的尺寸、材料、颜色、图案等。
2、材料预备广告牌制作需要预备相应的材料，依据设计要求选择合适的材料，如铝塑板、喷绘布、亚克力板、不锈钢板等。
3、切割加工依据设计要求和材料尺寸，进行切割加工，如铝塑板、不锈钢板需要用剪板机进行切割，亚克力板需要用激光切割机进行切割。
4、喷涂印刷依据设计要求和客户需求，进行喷涂印刷，如铝塑板、不锈钢板需要进行喷涂，喷绘布需要进行喷绘印刷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED广告牌制作方法在论坛上看到有人问LED广告牌，其实这个在网上很容易搜到，现将其中一篇个人认为比较详细（至少我看懂了）的贴上来，供大家参考。
概述1. 门头LED条屏门头LED条屏幕，动感强颜色鲜艳，能吸引注意力，主要用来发布最新广告信息，广泛应用于银行，影楼，美容美发，手机店等店铺门头。
随着LED屏作为一种新媒体被大家接受，的价格也被大家接受，LED的配件的标准化，将极大地推进LED屏的普及。
门头的LED条屏应用，将会是LED屏走向平民化的重要大转折。
2. 组装意义LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数， 日趋统一，行业标准基本形成，所有零配件都已经模块化。
为自行组装LED屏幕提供了材料保障。
LED条屏，外形为长条形，包装和运输成本高，相对材料成本较低，LED屏幕的当地组装奠定了成本优势。
加上最终用户并不熟悉LED屏幕，提高LED屏幕的当地销售的竞争力。
所以自行组装LED屏幕，在当地销售，可以获得最大利润。
我们以门头LED控制卡为例子讲述一个F5 128x32的门头LED大条屏（1米长0.25米高）组装过程以及牵涉到的理论知识。
效果图如下图:LED条屏幕的分类:LED横幅条屏幕的组成和小LED条屏幕是一样的，都是由单元板，电源，控制卡，连线组成。
这里着重说明与小LED条屏幕的区别。
重复的概念或者不明白的地方请仔细阅读<手把手教你组装LED条屏幕>门头LED条屏 小LED条屏 对应教程 <教你组装门头LED条屏> <手把手教你组装LED条屏幕>屏幕环境 户内,半户外，户外 户内,半户外应用场合 门头横幅，招牌 店面，柜台 亮度 超高亮度，能否在阳光下观看 高亮度 密度（点距） 30mm/20mm/15mm/12mm/10mm/7.6mm 7.62mm/4.75mm/4mm屏幕大小 长度超过15米 高度超过0.5米 1.95m x 0.12m分辨率 512x32 / 1024x64 256x16 128x32字体 任意 16x16点简体宋 LOGO和图片 支持 不支持 扫描 1/16 1/8 1/4 1/16控制卡 门头LED控制卡 低成本LED条屏控制卡- -单元板:门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。
亮度一般用CCD为计量单位。
由于CCD比较难测量，行业一样用使用环境亮度指标来衡量。
以下是各级亮度的定义：户内亮度：白天需要日光灯照明的环境半户外亮度： 白天不需要日光灯照明，太阳不能直射屏，屏幕背景为墙壁，不透阳光户外亮度：太阳能直射屏幕屏幕，屏幕背景空旷，能透射阳光。
点距：就是发光点之间的距离。
主要是取决于观看者的距离。
门头屏幕观看距离一般在30米内，一般采用不大于P16（16mm），常用为P7.62 。
点距越密，显示出来的字笔画越细腻，点越多，单位面积的屏幕就越贵。
几分几扫描：在LED单元板，扫描方式有1/16 1/8 1/4 1/2 静态 几种。
如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。
见下面的单元板（图B）一共有64x32个单红的LED灯，16个74HC595。
（1个6025相当2个74HC595）计算方法：LED的数目除以74HC595的数目再除以8 : 64 x 32 / 16 / 8 = 16扫(正面)图B（背面）再观察下面的单元板（图C）：正面背面放大（图C）32x16个LED点，16个74HC595。
计算方法：LED的数目除以74HC595的数目再除以8 = 32 x 16 / 16 / 8 = 4扫如果采用相同的LED灯，1/16扫的亮度要比1/8高，静态（1/1）的亮度是最高的。
户内的屏幕一般采用1/16扫，半户外的一般采用1/16或者1/8。
对于放置在屏幕经常受到猛烈阳光照射的环境，就最好用1/4扫描。
这次我们采用 <半户外F5(P7.62)单灯单红1/16扫08接口> 的单元板（图B），该单元板亮度高，价格便宜。
单元板的常见的问题：1 是不是屏幕的亮度越来高越好呢？应该怎样决定屏幕的亮度？答：不是的，屏幕亮度越高，价格就越高。
亮度太高会刺眼，不舒适。
要根据环境的亮度来决定屏幕的亮度。
对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了。
如果是大马路，向西，周围没树，白天很亮，就用1/8扫。
2 点距这么多规格，那种好呢？越密越好？答：不是的，越密就越贵。
太稀疏的话，近距离看不清。
对于横幅来说，7.62mm是比较合适的。
有的店面 为了省钱，又想做个大的横幅，用点距30mm的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反。
控制卡:这里推荐使用门头LED控制卡，该款控制卡专门为门头LED条屏设计，使用简单，功能合适，价格优势明显。
现在LED的市场竞争激烈，可以帮助你有效降低成本，提高效益。
下面介绍一下控制卡的参数：门头LED大条屏控制卡简介：该卡支持64点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺门头LED 屏幕招牌横幅提供专业，高可靠，低成本的解决方案。
操作简单，效果丰富。
应用：16/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏幕特点控制点数：最大1024x32点双色，1/16扫最大1024x64单色，1024x32双色，512x64双色，1/8 扫最大1024x32单色，512x32双色1/4 扫最大 512x32单色，256x32双色.扫描方式：1/16 1/8 1/4扫.参数更改：串口发送，无跳线设计.显示效果：支持任意大小各种字体和图片，GIF动画.运动效果：多种，GIF动画.输出接口：16PIN 08接口.扫描控制：硬件，频率可调.储存容量：FLASH 4Mbit 无需电池，掉电保存.（可保存512x32单色图片256张）通讯方式：RS232/RS485 / USB .支持组网 250个屏幕联网.软件语言：中文，英文，多国语言支持.调试安装：快速简易安装和调试.工作环境：温度 -20 到 + 80.电源及功率计算LED屏幕的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。
数一下单元板上面595的数量就可以计算出功率的。
如果屏幕只是显示文字，1个595的功率0.2A内。
由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就OK。
当然功率选大一点有好处。
这里推荐使用 铁壳的LED专用5V电源。
功率从5V 10A-40A。
提示：如何知道电源功率是否足够？屏幕全亮，测量电源的接线柱的电压，应该在5v-4.7v 之间。
连接由于门头LED屏幕涉及的部件种类繁多，之间的连接也比小条屏要复杂，下面举一反三，介绍各部件之间的连接，数据接口：由于不同的扫描方式，有不同的接口，使用得最多的是08接口，12接口和04接口。
不同的接口主要是信号线的排列顺序不一样，原理是一样的。
控制卡一般采用08接口，当单元板的接口与控制卡的不一致的时候，就需要制作一根转换线。
接口类型 08接口 04接口 12接口排列顺序 2 A B C D G1 G2 L S 161 N N N O R1 R2 N N 152 N N N N N N N N 161 S L R G O A B N 152 A B C S L R G D161 O N N N N N N N15图片略常见于 1/16 1/8扫常见于1/4扫常见于1/4扫LA=A，LB=B，LC=C，LD=DST=LT=LAT=L，CLK=CK=SK=S，OE=EN，N=GND 转换线制作 法有3个、1、把做好的排线中间剪断，重新排列顺序然后接好，捆上电工胶布。
（这个方法最多人用）2、把排线撕开，重新排列顺序做头。
（我最喜欢，因为我找不到胶布：）3、用转换接头。
（最简单，就是要多一个转换板）下面就开始，组装拉：步骤与<手把手教你组装LED条屏幕>是一样的，重复的步骤（如，电源布线，串口线制作等）我就省略了。
1， 检查电源电压。
看看是不是5V左右。
检查电源电压，找出直流正负 连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。
会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。
为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。
确认电压没有问题后，断开电源，继续组装其他部分。
2， 观察单元板和控制卡的接口控制卡上面有R1 R2 R3 R4 ......而单元板上一般只有R1 或者（R1 R2）。
应该怎样连接呢？控制卡接口单元板接口控制卡上面的 R1对应第1行单元板，R2对应第2行单元板，R3对应第3行单元板，R4对应第4行单元板 见下图根据下图制作一根数据线。
兰色和红色为到排线，其中红色是需要注意的部分。
**方框为排线头。
建议使用排线钳。
制作过程：(如下图，最后用LED-排线钳压好)3， 连接电源线。
电源线制作：一定要先比画好长度，不要太长或者短，线头要上锡。
连接：注意：1 数据线，红色的边靠近上A（16PIN的2），不要搞反了2 不交叉的排线头在最上，交叉的排线头在下面的板3 检查电源线有没接错5， 连接串口数据线这里推荐采用最快捷的网线连接法连接原理图PC串口接<网线转换头>网线接控制卡对于长久的连接，推荐采用，焊接方法（具体见控制卡使用说明）6，再一次 检查连接：红黑电源线有没反了，数据线方向，等。
声明：如果没有组装经验，或者电子知识，请勿贸然上电。
请先组装个小的屏幕，或者找专人现场指导，以防烧毁屏幕或者控制板。
7， 上电，这里会发现，只有1个单元板有显示（如下图），因为屏幕的参数没有设置好，下面打开软件更新屏幕内容，设置屏幕参数。
8， PC发送数据到屏幕。
具体使用方法，参照控制卡的手册A 打开 ，B 点击< 单个屏幕自动检测>，如果连接正确，将自动进入到操作界面C <设定屏幕参数>，修改屏幕参数，如下图所示，密码是123456，然后按<重设屏幕参数>发送设定后，屏幕显示正常。
如下图。
D 最后，按<发送到屏幕>，就可以将你需要的的文字信息发送到屏幕。
有人问我：我想做对联的屏幕，怎样把字体转一下，看下图：（换个字体）有人问我：如果我想做半米高的屏幕呢，就是64点高。
这里给个图片给你看。
9， 制作外框，和组装大家不要问我怎样做外框了，这个是一个属于五金的问题，看看下面的图片大家就明白了。
