电力系统暂态分析试卷(B卷)
大学考试试卷《电力系统暂态分析》及参考答案
电力系统暂态分析一、判断题（本大题共10分，共 5 小题，每小题 2 分）1. 对称短路时仅有正序分量，不对称短路时会出现正序、负序和零序分量。
2. 三相变压器负序电抗与其正序电抗相同。
3. 同步发电机负序电抗与其正序电抗相同。
4. 短路时网络中任意处的电流、电压均都满足用相量或序分量表示的边界条件。
5. 自耦变压器的零序电抗通常不会为无穷大。
二、填空题（本大题共60分，共 20 小题，每小题 3 分）1. 具有转子阻尼绕组的同步发电机机端短路瞬时的状态称为 ______ ，电枢反应磁通的路径是 ______ 。
2. 单相短路的复合序网图中三序网络是 ______ 关系。
3. 计算三相短路电流交流分量初始值时，远离短路点的电动机按 ______ 模型处理，短路点附近的电动机均按 ______ 模型处理。
4. 节点阻抗矩阵是 ______ 的逆矩阵。
5. 一般在工程实用计算中为了简便，通常用 ______ 替代交轴暂态电动势6. 同步发电机机端三相短路至稳态后，电枢反应磁通的路径是 ______ 、______ 、 ______ 。
7. 极限切除角度对应的切除时间被称为 ______ 。
8. 短路计算时通常假设各电源的电动势相位 ______ 。
9. 当接地短路点位于变压器三角形或不接地星形绕组侧时，变压器的零序电抗为 ______ 。
10. 通常，同步发电机和异步电动机定子绕组通常是 ______ 接线，其零序电抗为 ______ 。
11. 同步发电机负载三相短路时，定子绕组交轴感应电动势在短路前后是______ 。
12. ______ 定则可用于分析简单系统的暂态稳定性问题。
13. 利用节点导纳矩阵求解系统中三相短路，通常采用 ______ 方法求解网络方程。
14. 由于存在转子阻尼绕组，同步发电机定子绕组的次暂态电抗值比同步电抗值和暂态电抗值都 ______ 。
15. 同步发电机三相短路时，转子绕组电流存在交流分量的原因是 ______ 、______ 。

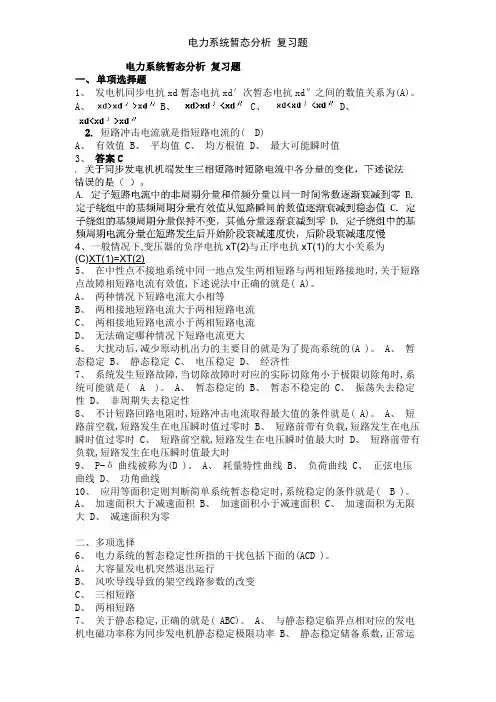

电力系统暂态分析 复习题
电力系统暂态分析复习题一、单项选择题1、发电机同步电抗xd暂态电抗xd′次暂态电抗xd″之间的数值关系为(A)。
A、 B、 C、 D、2. 短路冲击电流就是指短路电流的( D)A、有效值B、平均值C、均方根值D、最大可能瞬时值3、答案C4、一般情况下,变压器的负序电抗xT(2)与正序电抗xT(1)的大小关系为(C)XT(1)=XT(2)5、在中性点不接地系统中同一地点发生两相短路与两相短路接地时,关于短路点故障相短路电流有效值,下述说法中正确的就是( A)。
A、两种情况下短路电流大小相等B、两相接地短路电流大于两相短路电流C、两相接地短路电流小于两相短路电流D、无法确定哪种情况下短路电流更大6、大扰动后,减少原动机出力的主要目的就是为了提高系统的(A )。
A、暂态稳定 B、静态稳定 C、电压稳定 D、经济性7、系统发生短路故障,当切除故障时对应的实际切除角小于极限切除角时,系统可能就是( A )。
A、暂态稳定的 B、暂态不稳定的 C、振荡失去稳定性 D、非周期失去稳定性8、不计短路回路电阻时,短路冲击电流取得最大值的条件就是( A)。
A、短路前空载,短路发生在电压瞬时值过零时 B、短路前带有负载,短路发生在电压瞬时值过零时 C、短路前空载,短路发生在电压瞬时值最大时 D、短路前带有负载,短路发生在电压瞬时值最大时9、 P-δ曲线被称为(D )。
A、耗量特性曲线 B、负荷曲线 C、正弦电压曲线 D、功角曲线10、应用等面积定则判断简单系统暂态稳定时,系统稳定的条件就是( B )。
A、加速面积大于减速面积B、加速面积小于减速面积C、加速面积为无限大D、减速面积为零二、多项选择6、电力系统的暂态稳定性所指的干扰包括下面的(ACD )。
A、大容量发电机突然退出运行B、风吹导线导致的架空线路参数的改变C、三相短路D、两相短路7、关于静态稳定,正确的就是( ABC)。
A、与静态稳定临界点相对应的发电机电磁功率称为同步发电机静态稳定极限功率 B、静态稳定储备系数,正常运行情况下要求 C、静态稳定储备系数在事故后运行情况下不小于10% D、静态稳定可用等面积定则进行判断8、电力系统干扰分小干扰与大干扰,其中下面属于大干扰的就是(AB )。
《电力系统暂态分析》习题集解答
δ = tg −1
E q = EQ
′ = EQ Eq
0.9 = 39.55 0 0 + 0.1 * 0.9 xd ∑ − xq ∑ xd ∑ 1.3 1.3 − 0.9 − U cos δ = 1.41 − 1.07 cos 39.55 0 = 1.67 xq ∑ 0.9 0.9 xq ∑
′ ∑ − xq ∑ xd ′∑ xd 0.6 0.6 − 0.9 − U cos δ = 1.41 − 1.07 cos 39.55 0 = 1.21 xq ∑ 0.9 0.9 xq ∑
+ jIx = 1 + j∠(−ψ ) × 0.6 = 1 + j (0.85 − j 0.5268) × 0.6 EQ = U q
= j 0.51 + 1.31608 = 1.4114∠21.18D
δ = 21.18D
uq = U cos δ∠δ = 0.9324∠21.180
id = I sin(δ + ψ )∠ − (90D − δ ) = 0.7983∠ − 68.82D ′ = U q + I d xd ′ = 0.9324 + 0.7983 × 0.3 = 1.172 Eq ia = = ′ Eq U 1 1 U 1 1 cos(100π t + θ 0 ) − ( + ) cos θ 0 − ( − ) cos(200π t + θ 0 ) ′ ′ xq ′ xq 2 xd 2 xd xd
xd = 1.8, xq = 0.9, xσ = 0.15, r = 0.05, ω = 1 ，计算：
(1) δ ,U d ,U q , id , iq , ϕd , ϕ q , i f , ϕ f , Eq ； (2) 计算 Pmax (忽略 r)； (3) 在 Eq 和 u 恒定的情况下，欲将发电机有功提高 5%，则 δ 增至多少。
福州大学《电力系统暂态分析》往届考题答案(部分问答题1).docx
《电力系统暂态分析》往届考题答案(部分问答题)☆试从电力系统短路时的基本现象分析其主要危害。
答：(1)由于电源供电回路的阻抗减小以及突然短路时的暂态过程, 使短路回路中的短路电流值大大增加，可能达到止常电流的几倍至儿十倍，使电气设备发热增加、机械力加大。
(2)短路点的电弧可能烧坏电气设备。
(3)短路会引起电网中电压下降，特别是靠近短路点处电压下降最多，影响用户止常工作，造成减产。
产品质量下降。
(4)短路相当于改变了电网结构，必然引起系统中功率分布的改变，有可能引起并列运行的发电机失去同步，破坏系统的稳定，引起大面积停电事故。
(5)不对称接地短路所引起的不平衡电流产生不平衡磁通，会在邻近的、平行的通信线路上感应出相当大的感应电动势，造成对特性系统的干扰，甚至危及设备和人身安全。
☆三相交流电力系统标幺值计算中，基准值S B、班、人和Z B之间应满足什么约束关系？为什么要有这些约束？答：三相交流电力系统标幺值计算中，基准值S B、叽、人和乙之间应满足如下关系J5B=V3[/B Z BU = V3/B Z B式中：S B为三相功率的基准值；S'厶分别为线电压、线电流的基准值；Z B为每相阻抗的基准值。
满足这样的关系与正常三相对称电流所应满足的关系一致。
因而易于记忆；易于理解；便于电路分析计算，具体表现在标幺制下三相电路的关系式与单相电路相同，即f S* = UJ*☆三相交流电路中，已知功率标幺值为电压标幺值为匕，那么 电流标幺值为-沦是"盒？为什么？ 答：电流标幺值为I 佥。
因为 SS 1 _爲u_ S B _ S.一 u 一4☆如图所示的电压源W (0 = 311xsin ⑶4.16/ + Q ),在20"吋刻突然加到 RL 电路上，其中R = 20, L = 0.05H 。
问：(1) Q 取什么值时，屯流不 存在直流分量？(2)。
取什么值吋，电流直流分量最大？该电路情况相当于无限大功率电源供电的三和短路，冃短路前空 载的情况。
电力系统暂态分析(第1次)
第1次作业一、单项选择题（本大题共20分，共20 小题，每小题 1 分）1.电力系统中发生概率最多的短路故障是()。
A.三相短路B.两相短路C.两相短路接地D.单相接地短路2.具有阻尼绕组的凸极式同步发电机，机端发生三相短路时，电磁暂态过程中定子绕组中存在()。
A.基频交流分量、倍频分量和非周期分量B.基频交流分量和非周期分量C.非周期分量和倍频分量D.倍频分量和周期分量3.理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期()。
A.常数B.πC.2πD.3π4.电力系统暂态分析研究的是（）。
A.电力系统稳态运行B.电磁暂态和机电暂态过程C. 电磁暂态过程和波过程 D. 机电暂态过程和波过程5.理想同步发电机突然发生三相短路瞬间，定子三相绕组的初始磁链（）。
A.增大B.减小C.不变D.不确定6.短路电流最大有效值出现在（）。
A.短路发生后约半个周期时B.短路发生瞬间C.短路发生后约1/4周期时D.短路发生后约一个周期时7.无限大电源供电情况下突然发生三相短路时，各相短路电流中非周期分量的关系是（）。
A.三相相等B.三相可能相等，也可能不相等C.不相等D.以上均错误8. 小在发电机稳态运行状态中，机械功率C. 相等D. 无关系与电磁功率相比，将() 。
A. 大 B.9.关于同步发电机机端三相短路情况下的短路电流周期分量，下面说法中正确的是（）。
A.负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的起始有效值相等B.负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的稳态有效值相等C.负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的衰减时间常数是相同的D.负载情况下发生短路与空载情况下发生短路两种情况下，短路电流周期分量的衰减时间常数是不相同的10.冲击系数kim的数值变化范围是()。
A.0≤kim≤1B.1≤kim≤2C.0≤kim≤2D.1≤kim≤311.在高压系统中，最恶劣短路情况是指（）。
电力系统暂态分析试卷及答案5套
电力系统暂态分析试卷（1）一、（25分）简答1．什么是电力系统短路故障？故障的类型有哪些？2．列出电力系统的各电压等级对应的平均额定电压？3．同步发电机三相短路时为什么要进行派克变换？4．分裂电抗的作用是什么？5．简述运算曲线法计算三相短路电流的步骤。
二、(15分)下图为一无穷大功率电源供电系统，设在K点发生三相短路，如果设计要求通过电源的冲击电流不得超过30 KA,问并行敷设的电缆线路最多容许几条？(K M=1.8)三、(15分)某系统接线及各元件参数如上图所示，设在 f 点发生三相短路。
若选S B=100MV A，U B=U av，试计算：(1) 电源G及系统S对f 点的转移电抗xGf、xSf。
(2) 如果根据运算曲线查得t = 0.2 秒时电源G的短路电流标么值为I G02.''=2.6，则t = 0.2 秒时短路点总电流的有名值是多少？四、（10分）系统接线如图所示, 当f 点发生不对称接地短路故障时, 试作出相应的各序等值网络。
(略去各元件电阻和所有对地导纳及变压器励磁导纳)五、（10分）如图所示系统，电抗为归算到统一基准值下的标么值（S B =100MVA ，U B =平均额定电压），用正序等效定则计算以下各种情况短路时，短路点的A 相正序电流有名值，（1）三相短路；（2）A 相接地短路；六、（10分）如图所示系统，求发电机电势E q 和静态稳定储备系数K p ？（注：图中参数为归算到统一基准值下的标么值S B =100MV A ，U B =平均额定电压）七、（15分）有一简单系统，已知发电机参数2.0='dx ，E΄ =1.2，原动机功率P T =1.5，线路参数如图所示，无穷大电源电压000.1∠=c U ，如果开关K 突然合上，电容电抗Xc=0.3试判断该系统能否保持暂态稳定?电力系统暂态分析试卷(2)一、简答（25分）1. 什么是短路？简述短路的现象和危害？2. 什么是短路冲击电流？出现冲击电流的条件是什么？3. 为什么同步发电机定、转子绕组的电感系数矩阵中会有零元素？4. 变压器中性点接小电阻的作用是什么？简要分析理由。
电力系统分析期末考试试卷
2002～2003学年第二学期《电力系统稳态分析》课程考试试卷A 注意：1、本试卷共3页； 2、考试时间:120分钟3、姓名、学号必须写在指定地方一、填空题（每空1分共计20分）1、电力网的接线形式根据可靠性可分为，。
2、发电机运行时受到的主要约束是，，。
3、有功功率日负荷曲线主要用于。
4、线路某负荷点的运算功率可能包括，，。
5、高斯赛德尔法计算潮流的主要缺点是。
6、频率的一次调整是由进行，频率的二次调整是由进行，频率的三次调整是指。
7、电力系统无功功率的最优分布包括，。
8、用于潮流计算的功率方程式的变量中是控制变量，是状态变量，是扰动变量。
9、系统备用容量根据备用时的状态可分为和。
二、判断题（每题2分共10分）1、电力系统的最大负荷等于该电力系统的总装机容量（）2、电力系统的有功日负荷曲线与无功日负荷曲线变化趋势相同（）3、电力线路上的电压最低点一般是无功分点（）4、牛顿—拉弗逊法计算潮流比高斯赛德尔法计算潮流快（）5、当根据调压要求计算得到的无功补偿容量大于根据最优网损微增率准则所要求的无功补偿容量时，实际的补偿容量决定于后者（）三、选择题（每题2 分计 10 分）1、电能质量包括（）A 、可靠性B 、电压C 、频率D 、波形畸变率2、调频器采用下列调整方式，可实现无差调节（ ） A 、比例调节 B 、微分调节C 、积分调节D 、比例积分调节 3、枯水季节，用于频率调整的电厂是（ ） A 、原子能电厂 B 、高温高压火电厂 C 、可调节水电厂 D 、热电厂4、电力系统常用的调压手段是（ ）A 、发电机调压B 、改变变压器变比调压C 、串联电感调压D 、串联电容器调压5、牛顿—拉弗逊法计算中的雅可比矩阵与节点导纳矩阵相比（ ）A 、有相同的稀疏结构B 、都是对称矩阵C 、都是常数矩阵D 、阶数相同四、简答题（每题5分，共20分）1. 在电力系统潮流计算中,应用节点导纳矩阵比应用回路阻抗矩阵有什么优点?至少说出3点。
电力系统暂态分析：判断题题目)
一、判断题（20小题，每小题1分，共20分）1.（）电力系统的暂态过程是指系统参数变化后，系统从原来的运行状态向新的稳定运行状态过渡的过程。
2.（）当电源内阻抗小于电源与短路点之间的短路阻抗的10%时，可以视为无限大电源。
3.（）无限大电源供电情况下突然发生三相短路时，短路电流中的非周期分量电流是为了维持短路瞬间电流不发生突变而出现的自由分量。
4.（）不管是隐极机还是凸极机，机端三相短路时，短路电流中都包含有基频周期分量、非周期分量和倍频分量。
5.（）短路电流中的基频周期分量与转子励磁绕组和转子阻尼绕组中的非周期分量相对应。
6.（）派克变换后的发电机磁链方程中所有电感系数都是常数。
7.（）短路计算采用近似计算法，计算中除电抗器外的各元件额定电压都为平均额定电压。
8.（）发生不对称短路时，不仅相电压中可能出现零序电压分量，线电压中也可能出现零序电压分量。
9.（）对称分量法不能用于非线性电力系统的分析计算。
10.（）具有架空地线的输电线路，其零序阻抗比无架空地线时要小。
11.（）电力系统发生不对称短路时，越靠近发电机机端正序电压越高，负序电压越低。
12.（）短路计算时，变压器的正序（负序）励磁电抗和零序励磁电抗都可以视为无限大。
13．（）电力系统中性点运行方式对电力系统的正序等值电路和负序等值电路没有影响。
14．（）相同截面架空线路的电抗远远大于电缆线路的电抗。
15．（）110kV及以上电力系统采用中性点直接接地运行方式是因为其运行可靠性高。
16.（）简单电力系统同步发电机并列运行静态稳定实用判据是以发电机阻尼功率系数D为前提的。
17.（）减小发电机电抗是缩短“电气距离”，提高同步发电机并列运行稳定性最为经济有效的技术措施。
18.（）架空输电线路采用分裂导线主要是为了改善和提高电力系统运行的稳定性。
19.（）汽轮发电机组可以采用快速关汽门的方法提高发电机并列运行的暂态稳定性，水轮发电机组同样可以采用快速关进水阀门的方法来提高其并列运行的暂态稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长沙理工大学拟题纸课程编号 003023 拟题教研室（或老师）签名 马士英 教研室主任签名课程名称（含档次） 电力系统暂态分析（B 卷） 专业层次（本、专） 本科专 业 电气工程及其自动化 考试方式（开、闭卷） 闭卷一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题2分， 共20分）1、从严格的意义上讲，电力系统总是处于暂态过程之中。
（ ）2、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。
（ ）3、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。
（ ）4、对称分量法只能用于线性电力系统不对称故障的分析计算。
（ ）5、派克变换前后，发电机气隙中的磁场保持不变。
（ ）6、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。
（ ）7、不对称短路时，发电机机端的零序电压最高。
（ ）8、同步发电机转子的惯性时间常数J T 反映了转子惯性的大小。
（ ）9、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。
（ ）10、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。
（ ）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题3分，共30分)1、短路电流最大有效值出现在（ ）。
A 、短路发生后约半个周期时；B 、短路发生瞬间；C 、短路发生后约1/4周期时。
2、利用对称分量法分析计算电力系统不对称故障时，应选（ ）相作为分析计算的基本相。
A 、故障相；B 、特殊相；C 、A 相。
3、关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是（ ）。
A 、短路电流中除正序分量外，其它分量都将逐渐衰减到零；B 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都不会衰减；C 、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值。
4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在（ ）。
A 、正序分量、负序分量和零序分量；B 、正序分量和负序分量；C 、零序分量。
5、在简单电力系统中，如某点的三序阻抗021∑∑∑==Z Z Z ,则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为（ ）。
A 、单相接地短路、两相短路、两相短路接地、三相短路；B 、三相短路、两相短路接地、两相短路、单相接地短路；C 、两相短路、两相短路接地、单相接地短路、三相短路。
共3页第1页6、发电机－变压器单元接线，变压器高压侧母线上短路时，短路电流冲击系数应取（ ）。
A 、2；B 、1.8；C 、1.9。
7、电力系统在事故后运行方式下，对并列运行静态稳定储备系数(%)P K 的要求是（ ）。
A 、(%)P K >30；B 、(%)P K ≧15~20；C 、(%)P K ≧10。
8、下述各组中，完全能够提高电力系统并列运行暂态稳定性的一组是（ ）。
A 、装设有载调压变压器、线路装设重合闸装置、快速切除线路故障；B 、变压器中性点经小电阻接地、线路装设重合闸装置、快速切除线路故障；C 、线路两端并联电抗器、快速切除线路故障、线路装设重合闸装置。
9、对于三相三柱式变压器，其正序参数、负序参数和零序参数的关系是（ ）。
A 、正序参数、负序参数和零序参数均相同；B 、正序参数与负序参数相同，与零序参数不同；C 、正序参数、负序参数、零序参数各不相同。
10、分析计算电力系统并列运行静态稳定性的小干扰法和分析计算电力系统并列运行暂态稳定性的分段计算法，就其实质而言都是为了求（ ）。
A 、t -δ曲线；B 、t P -曲线；C 、故障切除极限时间。
三、问答题（每小题5分，共25分）1、写出正序增广网络中，短路点串入的附加阻抗∆X 在各种金属性短路故障情况下的表达式。
2、提高电力系统并列运行静态稳定性的根本措施是什么？具体措施有那些？（具体要求写出4种以上）3、简单电力系统同步发电机并列运行暂态稳定的条件是什么？4、写出电力系统中f 点发生B 相金属性接地的边界条件方程，并画出其复合序网。
5、采用重合闸可以提高电力系统并列运行的暂态稳定性，以下图所示的简单电力系统中f 点发生单相接地短路为例，作图说明其工作原理。
四、作图题（9分）画出下图所示电力系统f 点发生金属性接地短路时的零序等值电路。
五、计算题（每小题8分，共16分）1、用单位电流法计算下图所示网络中各电源与短路点之间的转移阻抗。
（图中各元件参数为标幺值）2、系统接线如下图所示，设在一回线路始端突然发生三相短路，已知原动机机械功率5.1=T P ,双回线运行时系统的功角特性为δsin 3=I P ，切除一回线路后系统的功角特性为δsin 2=III P 。
试求极限切除角m c .δ？（15分）长沙理工大学标准答案纸课程名称： 电力系统暂态分析 专业、班级：电力本科一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题2分， 共20分）1、从严格的意义上讲，电力系统总是处于暂态过程之中。
（√）2、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。
（×）3、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。
（√）4、对称分量法只能用于线性电力系统不对称故障的分析计算。
（√）5、派克变换前后，发电机气隙中的磁场保持不变。
（√）6、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。
（×）7、不对称短路时，发电机机端的零序电压最高。
（×）8、同步发电机转子的惯性时间常数J T 反映了转子惯性的大小。
（√）9、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。
（√）10、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。
（√）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题3分，共30分)1、A ；2、B ；3、C ；4、B ；5、B ；6、B ；7、C ；8、B ；9、B ；10、A 。
三、问答题（每小题5分，共25分）1、写出正序增广网络中，短路点串入的附加阻抗∆X 在各种金属性短路故障情况下的表达式。
答：三相短路：∆X =0；单相接地短路：)0()2(∑∑∆+=X X X ；两相短路：)2(∑∆=X X ；两相短路接地：)0()2()0()2(∑∑∑∑∆+=X X X X X 。
（答对一项得1分，全部答对得5分）2、提高电力系统并列运行静态稳定性的根本措施是什么？具体措施有那些？（具体要求写出4种以上）答：提高电力系统并列运行静态稳定性的根本措施是缩短“电气距离”。
具体的措施有：1）采用分裂导线2）线路串联电力电容器；3）采用先进的励磁调节装置；4）提高输电线路的电压等级；5）改善系统结构和选择适当的系统运行方式；（答对一项得1分，答对4项以上得5分）3、简单电力系统同步发电机并列运行暂态稳定的条件是什么？共4页第1页答：简单电力系统同步发电机并列运行暂态稳定的条件是受扰运动中加速面积小于最大减速面积。
4、写出电力系统中f 点发生B 相金属性接地的边界条件方程，并画出其复合序网。
答：1)电力系统中f 点发生B 相金属性接地的边界条件方程为：0)0()2()1(=++fb fb fb U U U 、)0()2()1(fb fb fb I I I == （2分）2)复合序网如下：（3分）5、采用重合闸可以提高电力系统并列运行的暂态稳定性，以下图所示的简单电力系统中f 点发生单相接地短路为例，作图说明其工作原理。
答：正常运行、单相接地短路、故障线路切除后和重合闸成功后发电机的功角特性分别如下图中曲线I 、II 、III 和Ⅳ所示。
无重合闸时的情况如图A ；有重合闸时的情况如图B 。
(4分)由图可以看到有重合闸与无重合闸相比最大减速面积增大了h h fg S '∆，根据电力系统暂态稳定的条件可知，采用重合闸装置可以提高电力系统并列运行的暂态稳定性。
（1分）五、计算题（每小题8分，共16分）1、用单位电流法计算下图所示网络中各电源与短路点之间的转移阻抗。
（图中各元件参数为标幺值）共4页第2页解：在下图中设电流11=I ，则 85.04311325.01342142===+=⨯+==+====j U I j j j j I U U I I I j U I j U b a b a a 、、、、5.95.545.01143j j j j I U E I I I fb f f =+=⨯+==+= 、 由此可得： 5.915.911j j I E x f f === 、75.425.922j j I E x f f === 、1875.185.933j j I E x f f ===2、系统接线如下图所示，设在一回线路始端突然发生三相短路，已知原动机机械功率5.1=T P ,双回线运行时系统的功角特性为δsin 3=I P ，切除一回线路后系统的功角特性为δsin 2=III P 。
试求极限切除角m c .δ？（15分）解：作出正常运行、故障时和故障线路切除后的功角特性曲线如下： （4分）由正常运行状态求得：弧度）(5233.03035.1sin sin sin 01.1.010=====---M I T M I P P P P δ（3分） 共4页第3页根据故障切除后的功角特性曲线可得：2922.24.13125.1sin 180sin 180010.10==-=-=--M III T h P P δ (弧度) （3分） 则极限切除角 MII M III M II h M III h T m c P P P P P ..0..01.cos cos )(cos --+-=-δδδδδ 00129.480204.131cos 2)5233.02922.2(5.1cos =--+-⨯=- （5分）共4页第4页欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
