各类接口和端子
视频线接口类型
查看文章视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA 端子也叫D-Sub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
HDMI、DVI、VGA、接口定义详细资料
Signal TMDS 数据 TMDS 数据 2 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 1 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 0 屏蔽线 TMDS 数据 TMDS 时钟信号 TMDS 时钟信号 屏蔽线 TMDS 时钟信 TMDS 数据 TMDS 数据 5 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 4 屏蔽线 TMDS 数据 TMDS 数据 TMDS 数据 3 屏蔽线 TMDS 数据 CEC 保留针脚 （如探测设备是否正在运行） 保留针脚 （如探测设备是否正在运行） SCL SDA DDC/CEC 接 +5V 热插拔监测
高清多媒体接口HDMI（Hi-Definition Multimedia Interface ）的定义 e、 2002 年 4 月由日立、松下、飞利浦、硅化图像 Silicon Imag 索尼、汤姆 逊、东芝共 7 家公司成立了HDMI 高清多媒体接口HDMI（HiMu ltimedia Interface ） 组 织 ，开 始 制定 新 的专 用 于 数 字视频 /Definition 音 清多媒体接口HDMI， 先前也叫DVI-CE(Digital Visual Interf频传输标准。高 ace-Consume
根据 DVI 标准，一条 TMDS 通道可以达到 165MHz 的工作频率和 10-bit 接 口， 也就是可以提供 1.65Gbps 的 带宽，这足 以应付 1920*1080/60Hz 的显示 要求。另 外，为了扩充兼容性，DVI 还可以使用第二条 TMDS 通道，这样其 带宽将会高 过 2Gbps。 DVI-D 才是 真正的数字信号传输。 VGA 接口标准。 的接口的总称。 具体在接口插座
PDF created with pdfFactory Pro trial version
RFAVS端子等接口的区别
射频(RF)RF射频端子是最早在电视机上出现的，原意为无线电射频（Radio Frequency）。
射频接口，（也叫RF接口，同轴电缆接口，闭路线接口）属于模拟信号接口，所有的电视都支持这个接口，闭路信号就是通过这个接口传送进电视的。
所以是应用最广的，支持最好的，家家户户都用。
RF射频端子是最早在电视机上出现的，原意为无线电射频（Radio Frequency）。
RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后，输出然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于步骤繁琐且音视频混合编码会互相干扰，所以它的输出质量也是最差的。
而且射频信号虽然效果相对最差，但是有两个优点是非常突出的。
第一它的传输距离长，随随便便就是100米。
第二它传输的是视频和音频混合的信号，只需要一根线就可以传输所有的信号，布线上美观的多。
其他的视频规格都不支持同时传输音频，还需要单独走音频线，这样布线上大大的麻烦了，并且长距离音频线对音频信号的衰减很大。
第三因为它应用最广，几乎家家都已经事先布好线，只要在电脑房里有闭路线输出口，我们就连布线都不用了。
RF射频就是射频电流，它是一种高频交流变化电磁波的简称。
每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。
射频技术在无线通信领域具有广泛的、不可替代的作用。
它是目前家庭有线电视采用的接口模式。
RF 的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于步骤繁琐且音视频混合编码会互相干扰，所以它的输出质量也是最差的。
带此类接口的显卡只需把有线电视信号线连接上，就能将有线电视的信号输入到显卡内。
复合视频接口复合视频端子（也叫AV端子或者Video端子），也属于模拟接口，同样是目前使用非常广泛的接口，几乎所有电视都支持，我们最常见的VCD就是通过它来传输信号。

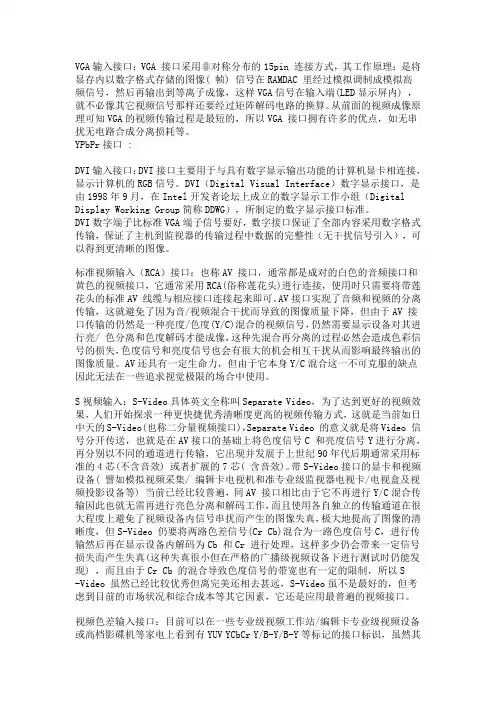

VGA、DVI接口、AV端子、S端子、、YPbPr接口、YCbCr接口、HDMI接口USB接口
VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
YPbPr接口 :DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。
DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。
常用视频接口VGA、DVI、AV、S端子、色差分量、HDMI、D端子等各种接口解释
VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入接口：是1999年由数字显示工作组DDWG(Digital Display Working Group)推出的接口标准，是Digital Visual Interface的缩写，其造型是一个24针的接插件，是专为LCD显示器这样的数字显示设备设计的。
DVI接口有多种规格，分为DVI-A、DVI-D和DVI-I。
DVI-A其实就是VGA接口标准，只是换汤不换药而已。
所以带有DVI接口的液晶显示器也并不一定就是真正的数字液晶显示器；DVI-D则实现了真正的数字信号传输。
而DVI-I通吃上述两个接口，当DVI-I接VGA设备时，就是起到了DVI-A的作用；当DVI-I 接DVI-D设备时，便起了DVI-D的作用。
为了兼容传统的模拟显示设备，现在的大部分显卡都采用了24只数字信号针脚和5只模拟信号针脚的DVI-I接口。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

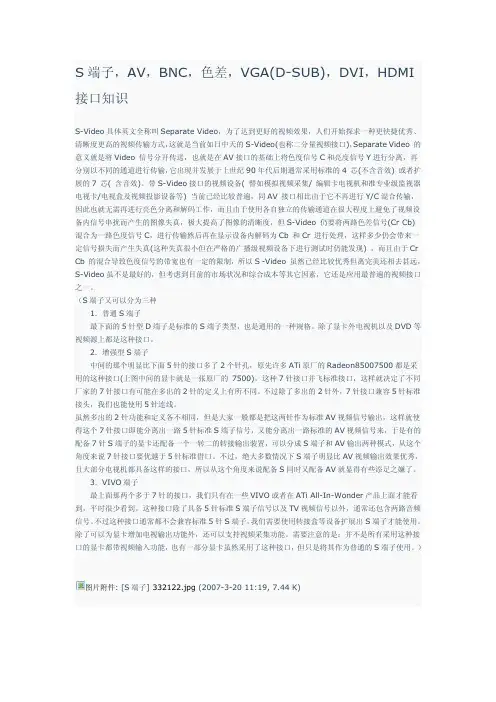

S端子,AV,BNC,色差,VGA_D-SUB_,DVI,HDMI接口知识
S端子，AV，BNC，色差，VGA(D-SUB)，DVI，HDMI 接口知识S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。
带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
（S端子又可以分为三种1．普通S端子最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。
除了显卡外电视机以及DVD等视频源上都是这种接口。
2．增强型S端子中间的那个明显比下面5针的接口多了2个针孔，原先许多ATi原厂的Radeon85007500都是采用的这种接口(上图中间的显卡就是一张原厂的 7500)，这种7针接口并飞标准接口，这样就决定了不同厂家的7针接口有可能在多出的2针的定义上有所不同。
接口分类及焊法
接口分类及焊法常用接口分类：1.卡农头（XLR）：卡农头接口用于接平衡信号。
接法：1脚：屏蔽线；2脚：信号+；3脚：信号-。
2.大三芯（TRS）：大三芯用于平衡信号的传输（功能相当于卡农头）或者用于不平衡的立体声信号的传输，如耳机。
接法：热端：信号+；冷端：信号-；接地端：屏蔽线。
3.大二芯（TS）：大二芯用于单声道信号的传输，可以直接通过芯对芯，屏蔽层对屏蔽层的焊接与RCA、BNC等用于单声道的接头实现实现转换，只能传输费平衡信号。
接法：热端：信号+；接地端：屏蔽线。
4.莲花（RCA）：莲花接头既可以传输音频信号，又可以传输普通的视屏信号。
接法：热端：信号+；冷端：地线。
5.VGA接口：VGA接口传输计算机等设备的显卡输出的模拟信号，也可以传输高清视屏信号，计算机内部以数字方式生成的显示图像信息被显卡中的数字/模拟转换器转换为R、G、B三原色信号和行、场同步信号，通过VGA电缆传输到显示设备中。
接法：1脚：红线的芯线；2脚：灰线的芯线；3脚：蓝线的芯线；4脚：蓝线；5脚：棕线；6脚：红线的屏蔽线；7脚：灰线的屏蔽线；8脚：蓝线的屏蔽线；9脚：悬空；10脚：外层屏蔽线；11脚：外层屏蔽线黑线；12脚：绿线；13脚：黄线；14脚：白线；15脚：黑线；金属外壳：外层屏蔽线。
6.BNC接口：主要用于同轴电缆的连接。
7.S端子接口：S端子也是非常常见的端子，其全称是Separate Video，也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE(分离)”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
S端子是日本在A V端子的基础上改进而来的。
从硬件结构来说，S端子实际上是一种五芯接口，由两路视亮度信号、两路视频颜色度信号和一路公共屏蔽地线共五条芯线组成（实际上还有与其配套的亮度、色度分离器）。
输入端口 HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比
输入端口HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。
DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)作者：佚名来源：本站整理发布时间：2009-5-3 23:07:10 [收藏] [评论]视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-S ub接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有B GA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上，可以输入多种等级讯号，从最基本的480i到倍频扫描的480P，甚至720P、1080i等等。
如显卡上YPbPr接口采用9针S端子（mini-DIN）然后通过色差输出线将其独立传输。
3RCA转接头分量视频接口是一种高清晰数字电视专业接口（逐行色差YPbPr），可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。
目前可以在投影机或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是色差端口。
图12A VGA转3RCA线Y.Pb.Pr是逐行输入/输出，Y.Cb.Cr是隔行输入/输出。
分量视频接口与S端子相比，要多传输PB、PR两种信号，避免了两路色差混合解码并再次分离的过程，避免了因繁琐的传输过程所带来的图像失真，保障了色彩还原的更准确，保证了信号间互不产生干扰，所以其传输效果优于S端子。
具有这个接口的投影机可以和提供这类输出的电脑、影碟机和DV等设备相连，并可连接数字电视机顶盒收看高画质的数字电视节目。
4.BNC接口标准的BNC端子有别于普通15针D-SUB标准接头的特殊显示器借口，或称RGB端子、5RCA（Red/Green/Blue/H-sync/V-sync，为了方便使用，日本一些厂商将RGBHV接口的接线柱做成了色差常用的RCA/俗称“莲花头”接头，而不是RGBHV常用的BNC/螺旋锁自锁紧形式）。
由RGB三原色信号及行同步、场同步五个独立信号接头组成。
标准的BNC线VGA转BNCDVI转BNCBNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。
BNC接头可以隔绝视频输入信号，使信号相互间干扰减少且信号频宽较普通D-SUB大，可达到最佳信号响应效果。
可将数字信号传送至150/300M以上，模拟可传送300M以上。
通常用于工作站和同轴电缆连接的连接器，标准专业视频设备输入、输出等领域，投影机上也很常见。
5RCA线缆VGA转5RCA线，可用于投影机没有标配VGA/DVI接口（标配HDMI）等场合5.标准视频输入接口（RCA）RCA是莲花插座的英文简称，RCA输入输出是最常见的音视频输入和输出接口，也被称AV接口（复合视频接口），通常都是成对的，把视频和音频信号“分开发送”，避免了因为音/视频混合干扰而导致的图像质量下降。
但由于AV接口传输的仍是一种亮度/色度（Y/C）混合的视频信号，仍需显示设备对其进行亮/色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，所以其目前主要被用在入门级音视频设备和应用上。
音频转RCA线RCA转接延长头插入示意图白色的是音频接口和黄色的视频接口，使用时只需要将带莲花头的标准AV线缆与其它输出设备（如放像机、影碟机）上的相应接口连接起来即可。
不要小瞧了RCA，其也有做工不错的高档货6.DVI接口DVI-DDVI转HDMI线DVI转色差接头DVI全称为Digital Visual Interface。
目前的DVI接口有两种，一为DVI-D（Digital，所谓纯数字）接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空，其不兼容模拟信号。
一为DVI-I（Inteface，通用接口可通过转接头兼容VGA信号）接口，可同时兼容模拟（其可以通过一个DVI-I转VGA转接头实现模拟信号的输出）和数字信号，目前多数显卡、液晶显示器、投影机皆采用这种接口。
DVI转VGA两种DVI接口的显卡接口相互之间不能直接连接使用。
如果播放设备采用的是DVI-D接口，而投影机是DVI-I接口，那么还需要另配一个DVI-D转DVI-I的转接头或转接线才能正常连接。
DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真，更能满足高清信号传输的需求。
DVI-I和DVI-D之间连接也需要转接线/转接头7. HDMIHDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。
HDMI连接器共有两种，即19针的A类连接器和29针的B类连接器。
B类的外形尺寸稍大，支持双连接配置，可将最大传输速率提高一倍。
使用这两类连接器可以分别获得165MHz及330MHz的像素时钟频率。
HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。
同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
HDMI在针脚上和DVI兼容，只是采用了不同的封装。
与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。
HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080P的视频和一个8声道的音频信号。
而因为一个1080P的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有余量。
这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。
此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。
HDMI to DVI-D转接头HDMI to DVI-D转接线应用HDMI的好处是只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。
对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。
随着电视的分辨率逐步提升，高清电视越来越普及，HDMI接口主要就是用于传输高质量、无损耗的数字音视频信号到高清电视, 最高带宽达到5Gbps。
美国FCC规定2005年7月1日起，所有数字电视周边产品都必须内建HDMI或DVI。
8.其它接口●RS232CRS232C（串口）是一个通讯接口，可以用于仪器的二次开发，不过在单机工作的时候没有什么用处。
RS232C端口被用于将计算机信号输入控制投影机。
●RJ45接口RJ45是通过双绞线网线/水晶头互联的RJ45是网络设备的标准接口，指的是由IEC 603-7标准化，使用由国际性的接插件标准定义的8个位置（4或8针）的模块化插孔或者插头。
投影机通过该接口可以和各种电脑设备进行互联或资源共享。
●音频输入接口3.5mm音频接口转2RCA，可用于和电脑等设备的音频连接音频输入接口又叫AV接口或2RCA接口，可将计算机、录像机、影碟机等的音频信号输入进来，用自带扬声器播放。
RC A音频端子一般成对地用不同颜色标注：右声道用红色（或者用字母“R”表示“右”）；左声道用黑色或白色。
有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。
一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
●USB接口USB延长线USB的英文缩写是Universal Serial Bus，翻译成中文就是“通用串行总线”，也称通用串联接口。
其很常见，限于篇幅，就不多介绍了。
