初三物理欧姆定律测试题及答案
第十四章 欧姆定律
检 测 试 题
一、填空题
1．电阻是用来表示导体对电流 的物理量，实验表明：导体的电阻是导体本身的一种 ，它的大小决定于导体的 、 、 及 ．
2．滑动变阻器是靠改变电阻线在电路中的 来改变电阻的，从而改变电路中的 ．一个标有“20Ω 1.5A ”的滑动变阻器的调节范围为 ，其 是1.5A ．
3．要想改变电路中的电流，可以改变 ，也可以 ．
4．一条导线拉长以后，它的电阻变 ，这是因为导线的横截面积变 ，而长度变 ．
5．两个电阻R 1＝12Ω，R 2＝4Ω，串联起来接入电路，那么通过它们的电流之比为 ，两个电阻两端的电压之比为 ；若R 1与R 2并联，通过它们的电流之比为 ，两电阻两端的电压之比为 ．
6．有一段导体，两端加上6V 的电压，通过它们的电流为0.6A ，它的电阻是 Ω；如果给它加上15V 的电压，导体中的电流是 A ，此时导体的电阻是 Ω；当导体两端的电压为零时，通过它的电流是 A ，此时导体的电阻是 Ω．
7．如图22所示，R 1＝10Ω，R 2＝20Ω，电源电压为6V ，则当S 2闭合，S 1、S 3断开时，电流表的示数是 ，电压表的示数是 ；当S 2断开，S 1、S 3闭合时，电流表的
，电压表的示数是 ．当都闭合时，出现 现象．
8．如图23所示，AB 两端的电压为U ，开关断开和闭合时，电流表的示数之比为1∶4，则两电阻的阻值之比R 1∶R 2＝ ．
9．有一小灯泡，正常发光时灯丝的电阻是5Ω，正常工作时所需电压是2.5V ，如果我们手边只有电压是6V 的电源，要使小灯泡正常工作，需要 联（填“串”或“并”）一个阻值是 Ω的电阻．
二、选择题
10．电阻是导体对电流的阻碍作用，所以（ ）
A ．有电流通过导体就有电阻，没有电流通过导体就没有电阻
B ．通过导体的电流逐渐增大，则导体的电阻也逐渐增大
C ．导体的电阻是导体本身的性质，不管有没有电流通过，导体的电阻是一定的
D ．导体的电阻只与导体的长度和横截面积有关
11．甲、乙、丙三根用同种材料制成的导线，甲和乙一样粗，但甲比乙长；乙和丙一样长，但乙比丙细。
三根导线的电阻从小到大的排列顺序是（ ）
A ．甲、乙、丙
B ．丙、乙、甲
C ．乙、甲、丙
D ．乙、丙、甲
12．如图24所示，电源电压保持不变，R 1＝7Ω，R 2＝8Ω，S 闭合，电压表的示数为4V ，
图23
图22
则电源电压为（ ） A ． 2.5V B ．7.5V C ．14V D ．3.5V
13．在图25所示的电路中，若把电流表和电压表位置对换，则（ ）
A ．灯不亮，电流表无示数，但电压表有示数
B ．电灯亮，电压表示数为零
C ．电压表示数为电源电压，电流表和电源要损坏
D ．以上说法都不对
14．如图26所示，当开关S 闭合后，两表均有示数，过一会儿发现电压表的示数突然变小，电流表的示数突然变大。
下列故障判断可能的是（ ）
A ．L 1灯短路
B ．L 2灯短路
C ．L 1灯丝断开
D ．L 2灯丝断开
15．在如图27所示的两个电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）
A ．L 1、L 2都变亮
B ．L 1、L 2都变暗
C ．L 1变暗，L 2变亮
D ．L 1变暗，L 2的亮度不变 16．如图28所示，闭合开关S 后，电压表的示数为6V ，电流
表的示数为3A ，则右边方框内的电阻连接情况可能为（ ）
A ．10Ω和5Ω的电阻并联
B ．10Ω和5Ω的电阻串联
C ．6Ω和3Ω和电阻并联
D ．6Ω和3Ω和电阻串联
17．两只定值电阻，甲标有“10Ω 1A ”，乙标有“15Ω 0.6A ”，把它们串联起来接入电路，电路两端允许加的最高电压是（ ）
A ．10V
B ．15V
C ．19V
D ．25V
三、实验与分析
18．为了探究电流跟电压的关系，小亮设计了如图29所示的电路图．
图24 R 2 R 1 V S A V S 图25 L 1 P 图27
P L 2 V S 图26 A
L 2 L 1
图28
A V
P A
V
S R R ′ （甲）
（乙）
⑴请根据电路图，用笔画线代替导线将图乙中的元件连成电路．
⑵在探究电流与电压的关系时，应保持 不变，调节滑动变阻器滑片的位置，改变 ，记下对应的电流值．
⑶如果仍利用如图甲所示的电路探究电流跟电阻的关系，实验中记录的数据如表中所示，
19．在做用伏安法测量定值电阻的实验中，甲、乙两位同学的实验器材都完好，各自的读数也准确，他们测量的三组数据分别记录在下列两表中：
老师看了两组数据后，认为其中一位同学的实验电路接错了．⑴你认为是 接错了电
路；⑵你的判断依据是 ．
四、计算题
20．如图30所示，有两个阻值分别为30Ω、20Ω的电阻串联在电路中，请你任意补充一个条件，提出问题，然后给出解答．
答案
甲同学 乙同学 图30
1．阻碍作用性质材料长度温度横截面积2．长度电流0～20Ω允许通过的最大电流3．电路两端的电压改变导体的电阻4．大小大5．1∶13∶11∶31∶16．10 1.5100107．0.2A6V0.9A6V短路8．3∶19．串7 10．C11．A12．B13．A14．A15．D16．C17．B18．⑴略⑵定值电阻定值电阻两端的电压⑶导体两端电压一定时，导体中的电流和导体的电阻成反比19．⑴甲同学⑵电阻一定时，导体中的电流跟导体两端的电压成正比，甲同学的数据中，电流跟电压不成正比20．说明：此题是一个开放题，只要补充的条件合理均可．。
初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个（）2、如图所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是（）A．电流表示数变大B．电压表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积变大3、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。
将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小4、有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能两端电压的是5、图2所示，闭合开关后能测出小灯泡L16、如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电压表示数变大，电路表示数变小B．电压表示数不变，电流表示数变大C．电压表示数和电流表示数的乘积变大D．电压表示数和电流表的比值不变7、如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V．下列判断不正确的是（）A．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω8、在用伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图7所示的的情况，则（）A．电流表和电压表都被损坏B．电流表损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数9、如图2所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

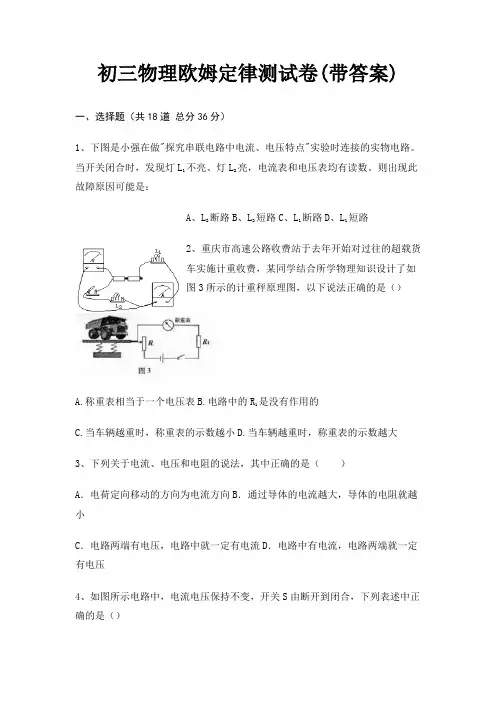

初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、下图是小强在做"探究串联电路中电流、电压特点"实验时连接的实物电路。
当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。
则出现此故障原因可能是：A、L2断路B、L2短路C、L1断路D、L1短路2、重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图3所示的计重秤原理图，以下说法正确的是（）A.称重表相当于一个电压表B.电路中的R1是没有作用的C.当车辆越重时，称重表的示数越小D.当车辆越重时，称重表的示数越大3、下列关于电流、电压和电阻的说法，其中正确的是（）A．电荷定向移动的方向为电流方向B．通过导体的电流越大，导体的电阻就越小C．电路两端有电压，电路中就一定有电流D．电路中有电流，电路两端就一定有电压4、如图所示电路中，电流电压保持不变，开关S由断开到闭合，下列表述中正确的是（）A电路总电阻变大B电路总功率变小C电压表示数变小D电流表示数变大5、如图6所示，电源电压保持不变，R2＝2R1，当开关接a点时，电压表的示数为U，当开关接b点时，电压表的示数A．小于0.5U0B．等于0.5UC．大于0.5U而小于UD．等于U6、如图所示。
电源电压不变。
闭合开关后，将滑动变阻器的滑片向右移动时，电路中（）A．电流表的示数变大B．电压表的示数不变C．电路的总电阻变小D．小灯泡的亮度变暗7、如图所示，把电阻R接入电源电压为6 V的电路中，电流表示数是0.3 A.如果需要让电路中的电流增大到0.8 A，可以采取的方法是（）A.用一个20 Ω的电阻与R串联B.用一个12 Ω的电阻与R串联C.用一个20 Ω的电阻与R并联D.用一个12 Ω的电阻与R并联8、利用传感器可以进行某种参数的检测。
图中的R1为定值电阻，R2是一个"传感器"，它的电阻值会随着其周围温度升高而增大。
九年级物理欧姆定律专题练习(附标准答案)
九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。
根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。
2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。
根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。
当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。
3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。
根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。
当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。
二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。
根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。
解得L2的电阻为15Ω，IL2=0.4A。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。
根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。
解得L1的电阻为3Ω，L2的电阻为6Ω。
三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。
根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。
初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案) 一、选择题（共18道总分36分）1、按右图的电路进行实验，当闭合电键后发现电流表指针不动，电压表读数正常，则可能出现的情况是（）A.安培表坏了，电流无通路B.电源的正、负极接反了C.灯泡的灯丝断了，或连接电流表的两根接线碰线了D.电流表的量程选得不合适2、在如图1所示的电路中，电源电压保持不变。
闭合开关S后，电路正常工作。
过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是A．可能是灯L断路B．可能是电阻R断路C．一定是灯L短路D．一定是电阻R短路3、对于"探究电流跟电阻的关系"和"伏安法测量定值电阻"的这两个实验，下列说法不正确的是A．它们都是采用控制变量的研究方法B．它们的滑动变阻器在实验电路中的作用是不同的C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D．后者多次测量的目的是取电阻的平均值，减小误差4、如图所示,电源电压保持不变,R1=3R2;S闭合,S1断开时,电流表的示数为I1,S、S1都闭合时,电流表的示数为I2,I1与I2之比是()A.1∶3B.1∶4C.3∶4D.4∶35、如图所示，电源电压不变，当开关S闭合时，电流表的示数为0.8A．开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13：5 B．3：5 C．5：3 D．5：136、如图所示的电路图，开关S闭合后，以下说法正确的是A．滑片P向左移动，电压表V2的示数变小B．滑片P向左移动，电压表V1与V2的示数之差变大C．滑片P向右移动，电压表V2与电流表A的示数之比不变D．滑片P向右移动，电压表V1与电流表A的示数乘积变大7、关于电流、电压和电阻，下列说法正确的是：（）A．只要将导体连入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的灯泡，其两端一定有电压D．导体两端电压越大，它的电阻越大8、图2中，能正确描述电阻一定时，电流随电压变化的图像是9、如图所示电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右移动．下列有关这一过程的分析错误的是()A．由于电路的总电阻增加，因而电流表的示数减小B．由于电路中电流减小，根据U2=IR2计算得出，电压表V2的示数减小C．串联电路中，由于R2变大，R2的分压变大，因而电压表V2示数增大D．由于电路中电流减小，根据U1=IR1计算得出，R1两端电压减小，而电源的电压是恒定的；再根据U2=U-U1知，电压表V2的示数变大10、在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为（）A．0.25A、20ΩB．1A、20ΩC．0.4A、10ΩD．1A、10Ω11、如图所示,设电源电压保持不变,R0=10 Ω。
初三物理欧姆定律题20套(带答案)及解析
初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时【】A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮2、如图所示电路中，电源电压为6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，请判断：产生这一现象的故障原因是（）A、灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路3、如何利用阻值已知的电阻R和一只电流表或一只电压表，测出未知电阻Rx的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）A．（1）（3）B．（2）（3）C．（2）（4）D．（1）（4）4、随着人们安全意识的加强，酒驾的危害也越发引起人们的重视。
小林出于好奇设计了一种酒精气体浓度测试电路。
图中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度的变化规律如图8甲所示。
小林希望随着气体中酒精气体浓度的增大，电表的示数也增大。
若电源两端的电压不变，则闭合开关S后，图8甲中能够实现上述功能的电路是5、对于"探究电流跟电阻的关系"和"伏安法测量定值电阻的阻值"的这两个实验，下列说法不正确的是【】A.它们都是采用控制变量的研究方法B.它们的实验电路在教科书中是相同的C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D.后者多次测量的目的是取电阻的平均值，减小误差6、将光敏电阻R、定值电阻R、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大7、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A 1.2A B．0.3A 0.3A C．1.2A 0.3A D．1.5A 0.3A8、如图所示，闭合电键S，向右移动滑片P，保持不变的是（）A．电流表A的示数B．电压表V的示数1示数与电流表A示数的乘积C．电压表V2示数与电流表A示数的比值D．电压表V19、如图9所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大10、图7是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
初三物理欧姆定律试题及答案
初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。
7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。
8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。
9. 在串联电路中，总电阻等于各部分电阻之 _______ 。
10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。
答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。
而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。
12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。
而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。
初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了图15所示的图像，根据图像，下列说法正确的是_______。
（2分）A．导体甲的电阻大于导体乙的电阻B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1AC．将导体甲、乙并联接到电压为3V的电源上时，通过导体的总电流为0.9A D．将导体甲、乙串联接到电压为3V的电源上时，通过导体的总电流为0.2A2、如图所示，当开关合上后，发现电压表的示数为0，若故障只有一处，对这一现象，下列猜测中肯定错误的是A．灯L1断路B.灯L2断路C.灯L1短路D.电压表接触不良3、（2019·大连）如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是（）A．小灯泡的电阻不变，阻值为7.2ΩB．小灯泡的电流随其两端电压的增大而增加得越来越快C．小灯泡的电阻与其两端电压有关，随电压的增大而减小D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大4、如图所示，电源电压为6V，当开关S闭合后，两灯泡均不发光，且电压表示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．B．灯L2处短路C．灯L1处断路D．灯L2处断路5、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因是A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大6、如图13是学生设计的模拟调光灯电路，闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（）A.灯泡被短路B.电源断路C.铅笔芯的总阻值太大D.灯泡的阻值太大\7、在"探究电流与电压的关系"的实验中，分别用R1,R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图象，从图中可以看出R1、R2的大小关系为A. R1＞R2B. R1＜R2C. R1=R2D.不能确定8、如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A．电流表、电压表的示数都减小B．电流表、电压表的示数都增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小9、如图4所示，电源电压为3V且保持不变。
初三物理欧姆定律测试卷(带答案)
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图乙所示，则电灯L1和L2两端的电压分别为A．7.2V 1.8VB．9V 1.8VC．1.8V 7.2VD．9V 7.2V2、小明同学为了探究"保持电压不变电流跟电阻的关系"在如图所示的情况下将A、B两点间10Ω的电阻更换为20Ω的电阻闭合开关后下一步的操作应当是（）A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数3、在"伏安法测电阻"的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是A．电源选择错误，因此会烧坏电源B．电流表量程不合适，因此电流表无示数C．电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D．电流表量程选择错误，读数误差较大4、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1 B．1：2 C．3：2 D．2：3 5、图l中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小()A、R甲＞R乙B、R甲＜R乙C、R甲=R乙D、条件不足，无法比较6、如图甲所示的电路中，电源电压为8V恒定不变，R为定值电阻，R为滑动变阻器，闭合开关S后，在滑片从一端滑到另一端的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断正确的是（）A．R的阻值是5ΩB．R的最小功率是1. 6WC．电路的最大和最小总功率之比是8∶1D．滑动变阻器的最大阻值是35 Ω7、如图所示，电源电压保持不变，闭合开关S，下列说法正确的是（）A．向右移动滑片P，电压表V的示数变小1的示数变小B．向右移动滑片P，电压表V2C．向左移动滑片P，电流表A的示数变大与电流表A的示数比值不变D．向左移动滑片P，电压表V18、在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A.变大B.变小C.不变D.先变小后变大9、如图2所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是A．电压表示数变大，灯变亮B．电压表示数变小，灯变亮C．电压表示数变小，灯变暗D．电压表示数变大，灯变暗10、用伏安法测电阻的试验中，若将电压表和电流表的位置互换一下，当开关闭合后，会发生的情况是：（）A．电流表被烧坏；B．电压表被烧坏；C．灯泡被烧坏；D．灯泡不会被烧坏，但也不亮。
