欧姆定律练习题及答案(精编)
欧姆定律练习题习题(含详细答案)
欧姆定律1．如图所示电路，小灯泡规格为“12V，6W”（设灯丝的电阻不变），闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.5A；当滑片P移至b端时，电压表示数为4V．则（）A．小灯泡的电阻是20ΩB．电源电压是16VC．滑动变阻器最大值是12ΩD．滑片P位于b端时，电流表的示数为0.25A2．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大3．甲、乙两个电阻的U﹣I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2：1C．甲、乙两个电阻两端电压之比是2：1D．甲、乙两个电阻的电功率之比是1：44．如图所示，R1=10欧姆，电流表A1示数为0.5安培，电源电压为10伏特．下列叙述不正确的是（）A．R1和R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特D．电流表A的示数为1.0安培5．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A．通过两灯泡的电流I1：I2=3：5B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3D．灯泡L1比L2暗6．在如图所示的电路中，电源电压U保持不变，定值电阻R=20Ω．闭合开关s，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4A，当移动滑片P 至最右端时，电流表示数为0.3A．则电源电压U与滑动变阻器R′的最大阻值为（）A．6V 10ΩB．6V 20ΩC．12V 20ΩD．12V 40Ω7．如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω8．小明按图示电路测量小灯电泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“1OΩ 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同9．如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（）A．将变阻器滑片P向左移动，保持电压表示数不变B．将变阻器滑片P向左移动，保持电流表示数不变C．将变阻器滑片P向右移动，保持电压表示数不变D．将变阻器滑片P向右移动，保持电流表示数不变10．如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2=5：3，则电阻R1和R2的阻值之比是（）A．1：2 B．2：3 C．3：2 D．5：311．从2011年5月1日起，驾驶员醉驾要负刑事责任．酒精测试仪是可检测驾驶员是否酒后驾车，如图所示是一种酒精测试仪的原理图，R1为一个定值电阻，为酒精气体传感器，它的阻值随酒精气体浓度的增大而增大，检测时，如果驾驶员呼出的酒精气体浓度越大，那么（）A ．电压表示数越大B ．电压表示数不变C ．电压表示数越小D ．电流表示数越大 12．（2013•柳州）如图所示，电路中电流为0.2A ．如果给原来的电池再串联一节相同电池，那么电路中的电流变为（ ）A ．0.8AB ．0.4AC ．0.2AD ．0.1A13．如图所示，电源电压恒定，闭合开关S 1、S 2，电压表示数为9V ，电流表示数为1.5A ；断开开关S 2，电压表示数为6V ，则R 1和R 2的阻值分别是（ ）A ．6Ω 2ΩB ．6Ω 3C ．4Ω 2ΩD ．4Ω314．两只定值电阻，甲标有“10Ω 1A ”，乙标有“15Ω 0.6A ”，把它们串联在同一电路中，总电阻是 Ω； 电路中允许通过的最大电流为 A ； 电路两端允许加的最大电压为 V ． 15．（2013•宜昌）把5Ω的电阻R 1跟15Ω的电阻R 2串联起来，接在电压是6V 的电源上，通过R 1的电流是 A ，R 2两端的电压是 V ．16．如图所示电路中，R 1：R 2=1：2，则通过它们的电流之比是 ，加在它们两端的电压之比是 ．17．一盏标有“220V 100W “的白炽灯正常发光时的电阻为 Ω；”220V 100W “的白炽灯与“220V 20W ”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW •h 的电能，节能灯比白炽灯多工作 h ．18．已知R 1：R 2=3：4，当电阻R 1、R 2串联在电路中时，R 1、R 2两端的电压之比U 1：U 2= ；当电阻R 1、R 2并联在电路中时，在相同的时间内电流通过R 1、R 2所产生的热量之比Q 1：Q 2= ．19．两个定值电阻R 1和R 2，已知R 1=3R 2．若将它们串联在电路中，保持电源电压不变，则R 1和R 2两端的电压之比是 ；在相同时间内，电流通过R 1和R 2产生的热量之比是 ．20．某段导体两端加9V 电压时，通过导体的电流为0.3A ，当导体两端加6V 电压时，导体的电阻是 ，通过导体的电流为 A ．21． 10秒内通过某导体横截面的电荷量为6库，通过导体的电流为 安，该导体两端的电压为6伏，该导体的电阻为 欧．若将该导体两端的电压改变为10伏，它的电阻为 欧．22．在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如图所示．则由图可知，元件A 的电阻为 Ω．将A 和B 并联后接在电压为2.5V 的电源两端，则通过A 和B 的总电流是 A ．23．（2013•齐齐哈尔）如图所示的电路中，电源电压不变，R 1为定值电阻，开关S 闭合后，滑动变阻器滑片向左移动时，电流表的示数 ，电压表示数与电流表示数之比 ．（两空均选填“变大”、“变小”或“不变”）24．（2013•南京）如图所示电路，电源电压不变，电灯L标有“6V 1.2W”字样．当开关S1、S2均闭合时，电灯L恰能正常发光，电流表示数为0.5A．则：（1）电动机两端电压为V，通过电动机的电流为A．（2）通电1min电路消耗电能J．25．学校楼道照明灯泡经常烧坏，科技小组的成员经多次测量，测得照明电路最高电压达到了250V．若使用的灯泡上都标有“220V 60W“的字样，为了延长灯泡的使用寿命，他们将一个定值电阻与灯泡联，定值电阻的阻值至少为Ω．26．如图a所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：（选填“甲”或“乙”）是电压表示数变化的图象，电源电压为V，电阻R1的阻值为Ω．27．如图所示电路中，电源电压为6V，R1=20Ω，R2=10Ω，当开关闭合时，请根据所给数据和电路图，求出相关4个物理量（要求写出具体求解过程）．28．如图所示的电路图中，电阻R1的阻值为10Ω．闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：（1）通过R2的电流；（2）R1两端的电压；（3）在60s内R1产生的热量．29．如图所示，电源电压保持不变，电阻R1=10Ω．开关闭合后，电阻R1支路中电流表A1的示数为O．4A，干路中电流表A的示数为0.6 A．求：（1）电阻R1两端的电压；（2）电阻R2的阻值；（3）电阻R2消耗的电功率．参考答案与试题解析一、选择题（共13小题）1．（2013•天水）如图所示电路，小灯泡规格为“12V，6W”（设灯丝的电阻不变），闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.5A；当滑片P移至b端时，电压表示数为4V．则（）A．小灯泡的电阻是20ΩB．电源电压是16VC．滑动变阻器最大值是12ΩD．滑片P位于b端时，电流表的示数为0.25A【解答】解：A、由P=可知，灯泡的电阻：R L===24Ω，故A错误；B、当滑动变阻器的滑片P移至a端时，电路为灯泡的简单电路，电源的电压：U=IR L=0.5A×24Ω=12V，故B错误；C、当滑片P移至b端时，灯泡与滑动变阻器的最大阻值串联，电压表测滑动变阻器两端的电压，灯泡两端的电压：U L=U﹣U滑=12V﹣4V=8V，电路中的电流：I′===A，滑动变阻器的最大阻值：R滑===12Ω，故C正确；D、由C可知，当滑片P移至b 端时，电流表示数为A，故D错误；故选C．2．（2013•雅安）如图所示的电路中，电源电压不变，R1为定值电阻，开关S 闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大【解答】解：等效电路图如下图所示：由电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，当滑片向右移动时，接入电路的电阻变大，电路的总电阻变大，根据I=可知，电路中的电流变小，即电流表的示数变小；根据U=IR可知，R1两端的电压变小，即电压表的示数变小；根据R1=可知，电压表与电流表示数之比不变．故选B．3．（2013•泰安）甲、乙两个电阻的U﹣I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）A．甲的电阻值小于乙的电阻值B．通过甲、乙两个电阻的电流之比是2：1C．甲、乙两个电阻两端电压之比是2：1D．甲、乙两个电阻的电功率之比是1：4【解答】解：A、由图象可知，通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，且U甲=U乙=3V时，I甲=0.3A、I乙=0.6A，根据欧姆定律可得，两电阻的阻值分别为：R甲===10Ω，R乙===5Ω，所以甲的电阻值大于乙的电阻值，故A不正确；B、把两个电阻串联接在同一电路中时，由于串联电路中各处的电流相等，所以通过甲、乙两个电阻的电流之比是1：1，故B不正确；C、甲、乙两个电阻两端电压：====，故C正确；D、甲、乙两个电阻的电功率之比：====，故D不正确．故选：C．4．（2013•衢州）如图所示，R1=10欧姆，电流表A1示数为0.5安培，电源电压为10伏特．下列叙述不正确的是（）A．R1和R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特D．电流表A的示数为1.0安培【解答】解：由电路图可知，R1、R2并联，电流表A测干路电流，电流表A1测R2支路的电流，故A正确，不符合题意；∵并联电路中各支路两端的电压相等，∴U1=U2=U=10V，故C正确，不符合题意；∵I=，∴R2===20Ω，I1===1A，故B正确，不符合题意；∵并联电路中干路电流等于各支路电流之和，∴电流表A的示数I=I1+I2=1A+0.5A=1.5A，故D不正确，符合题意．故选D．5．（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A．通过两灯泡的电流I1：I2=3：5B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3D．灯泡L1比L2暗【解答】解：由电路图可知，两灯泡并联，∵并联电路中各支路两端的电压相等，∴灯泡两端的电压U1：U2=1：1，故B不正确；∵I=，∴通过两灯泡的电流之比：==×=×=，故A不正确；∵P=UI，∴==×=×=，故C正确；∵灯泡的亮暗取决于实际功率的大小，∴灯泡L1比L2亮，故D不正确．故选：C．6．（2013•重庆）在如图所示的电路中，电源电压U保持不变，定值电阻R=20Ω．闭合开关s，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A．则电源电压U与滑动变阻器R′的最大阻值为（）A．6V 10ΩB．6V 20ΩC．12V 20ΩD．12V 40Ω【解答】解：（1）由电路图可知，当滑动变阻器R′的滑片P在中点c时，电阻R 、R′组成一个串联电路，电路中的电流为0.4A，由欧姆定律得：I=，即：0.4A=，（2）当移动滑片P至最右端时，电阻R、R′组成串联电路，电路中的电流为0.3A．有：I=，即：0.3A=根据电源电压不变，所以0.4A×（20Ω+R′）=0.3A×（20Ω+R′），解得：R′=20Ω，电源电压U=0.4A×（20Ω+×20Ω）=12V．故选C．7．（2013•贵阳）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A．10Ω和40ΩB．20Ω和30ΩC．10Ω和20ΩD．30Ω和40Ω【解答】解：探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U滑=U﹣U R=3V﹣2V=1V，∵串联电路中各处的电流相等，∴根据欧姆定律可得：====，当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值：R max=2R滑max=2×10Ω=20Ω，即定值电阻的最大阻值不能超过20Ω，结合选项可知，ABD不符合，C符合．故选C．8．（2013•哈尔滨）小明按图示电路测量小灯电泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“1OΩ 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同【解答】解：A、当电压表示数为2.5V即灯泡两端的电压为2.5V时，灯泡消耗的功率等于额定功率，故A正确，不符合题意；B、灯泡的额定电压为2.5V，所以电压表选0～3V的量程；根据欧姆定律可得，灯泡的额定电流为I L ===0.25A，所以电流表的量程选0～0.6A，故B正确，不符合题意；C、灯泡正常发光时，变阻器两端的电压U R=U﹣U L=6V﹣2.5V=3.5V，变阻器接入电路中的电阻R====14Ω＞10Ω，所以变阻器选“50Ω 0.5A”，故C不正确，符合题意；D、由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同，故D正确，不符合题意．故选C．9．（2013•宿迁）如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（）A．将变阻器滑片P向左移动，保持电压表示数不变B．将变阻器滑片P向左移动，保持电流表示数不变C．将变阻器滑片P向右移动，保持电压表示数不变D．将变阻器滑片P向右移动，保持电流表示数不变【解答】解：在滑片P不动的情况下，将电阻由5Ω换成10Ω后，闭合开关，电路总电阻变大，∵I=，∴电路中的电流变小，滑动变阻器两端的电压变小，∵串联电路的总电压等于各分电压之和可知，∴定值电阻两端的电压增大，要使电压表的示数不变，只能减小电路中的电流，增大滑动变阻器接入电路的电阻，即滑片P向右端移动．故选C．10．（2013•泉州）如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2=5：3，则电阻R1和R2的阻值之比是（）A．1：2 B．2：3 C．3：2 D．5：3【解答】解：闭合开关S1、S2，电路为R1的简单电路，电压表测电源的电压，即U=U1；接着只断开开关S2时，两电阻串联，电压表测R1两端的电压，因串联电路中总电压等于各分电压之和，所以，R2两端的电压U R2=U﹣U R1=U1﹣U2，则两电阻两端的电压之比：===，因串联电路中各处的电流相等，所以，由I=可得，两电阻的阻值之比：===．故选C．11．（2013•广西）从2011年5月1日起，驾驶员醉驾要负刑事责任．酒精测试仪是可检测驾驶员是否酒后驾车，如图所示是一种酒精测试仪的原理图，R1为一个定值电阻，为酒精气体传感器，它的阻值随酒精气体浓度的增大而增大，检测时，如果驾驶员呼出的酒精气体浓度越大，那么（）A．电压表示数越大B．电压表示数不变C．电压表示数越小D．电流表示数越大【解答】解：由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；如果测试到的酒精气体浓度越大，则传感器的电阻越大，电路中的总电阻越大；根据I=可知，电路中的电流越小，即通过传感器的电流越小；根据U=IR可知，定值电阻两端的电压越小，由串联电路电压的特点可知，酒精气体传感器两端电压减大，即电压表的示数越大．故选A．12．（2013•柳州）如图所示，电路中电流为0.2A．如果给原来的电池再串联一节相同电池，那么电路中的电流变为（）A．0.8A B．0.4A C．0.2A D．0.1A【解答】解：（1）由电路图可知，电源是一节干电池构成的，电压为1.5V，根据欧姆定律可得，电阻的大小为：R===7.5Ω；（2）给原来的电池再串联一节相同电池时，电源的电压为3V，∵电阻是导体本身的一种性质，与两端的电压和通过的电流无关，∴此时通过电阻的电流：I′===0.4A．故选B．13．（2013•通辽）如图所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V，则R1和R2的阻值分别是（）A．6Ω 2ΩB．6Ω 3C．4Ω 2ΩD．4Ω3【解答】解：（1）闭合开关S1、S2，电路为R1的简单电路，电压表测电源的电压（U=9V），电流表测电路中的电流，由I=可得，R1的阻值：R1===6Ω，故CD不正确；（2）闭合开关S1、断开开关S2，R1与R2串联，电压表测R1两端的电压，因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U2=U﹣U1=9V﹣6V=3V，因串联电路中各处的电流相等，所以，=，即=，解得：R2=3Ω，故A不正确，B正确．故选B．二、填空题（共13小题）14．（2013•雅安）两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，总电阻是Ω；电路中允许通过的最大电流为A；电路两端允许加的最大电压为V．【解答】解：∵串联电路中总电阻等于各分电阻之和，∴两只定值电阻串联时，电路中的总电阻：R=R1+R2=10Ω+15Ω=25Ω；∵串联电路中各处的电流相等，∴串联电路中电路中允许通过的最大电流I=0.6A，根据欧姆定律可得，电路两端允许加的最大电压：U=IR=0.6A×25Ω=15V．故答案为：25；0.6；15．15．（2013•宜昌）把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V 的电源上，通过R1的电流是A，R2两端的电压是V．【解答】解：∵串联电路中各处的电流相等，且总电阻等于各分电阻之和，∴根据欧姆定律可得，通过R1的电流即电路中的电流：I1=I===0.3A，R2两端的电压：U2=IR2=0.3A×15Ω=4.5V．故答案为：0.3；4.5．16．（2013•龙岩）如图所示电路中，R1：R2=1：2，则通过它们的电流之比是，加在它们两端的电压之比是．【解答】解：两电阻串联时，∵串联电路中各处的电流相等，∴通过它们的电流之比是1：1；∵I=，∴===．故答案为：1：1；1：2．17．（2013•天津）一盏标有“220V 100W“的白炽灯正常发光时的电阻为Ω；”220V 100W“的白炽灯与“220V 20W”的节能灯均正常工作时亮度相当，若两灯都正常工作，分别消耗1kW•h的电能，节能灯比白炽灯多工作h．【解答】解：（1）根据P=可得，白炽灯的电阻：R===484Ω；（2）根据W=Pt可得，节能灯和白炽灯消耗1kW•h电能工作的时间：t节===50h，t白===10h，节能灯比白炽灯多工作的时间：t=t节﹣t白=50h﹣10h=40h．故答案为：484；40．18．（2013•南充）已知R1：R2=3：4，当电阻R1、R2串联在电路中时，R1、R2两端的电压之比U1：U2=；当电阻R1、R2并联在电路中时，在相同的时间内电流通过R1、R2所产生的热量之比Q1：Q2=．【解答】解：（1）当电R1、R2串联在电路中时，通过两电阻的电流相等，∵I=，∴R1、R2两端的电压之比：===；（2）当电阻R1、R2并联在电路中时，两电阻两端的电压相等，∵Q=W=t，∴===．故答案为：3：4；4：3．19．（2013•绥化）两个定值电阻R1和R2，已知R1=3R2．若将它们串联在电路中，保持电源电压不变，则R1和R2两端的电压之比是；在相同时间内，电流通过R1和R2产生的热量之比是．【解答】解：两电阻串联时，∵串联电路中各处的电流相等，∴根据欧姆定律可得：===；在相同时间内，电流通过R1和R2产生的热量之比：===．故答案为：3：1；3：1．20．（2013•怀化）某段导体两端加9V电压时，通过导体的电流为0.3A，当导体两端加6V电压时，导体的电阻是，通过导体的电流为A．【解答】解：根据欧姆定律可得，导体的电阻：R===30Ω，∵电阻是导体本身的一种性质，与两端的电压和通过的电流无关，∴当导体两端加6V电压时，该导体的电阻仍为30Ω不变，此时通过的电流：I′===0.2A．故答案为：30Ω；0.2．21．（2013•上海）10秒内通过某导体横截面的电荷量为6库，通过导体的电流为安，该导体两端的电压为6伏，该导体的电阻为欧．若将该导体两端的电压改变为10伏，它的电阻为欧．【解答】解：（1）通过导体的电流：I===0.6A，根据欧姆定律可得，导体的电阻：R===10Ω；（2）∵导体的电阻与两端的电压和通过的电流无关，∴若将该导体两端的电压改变为10伏时，它的电阻不变，仍为10Ω．故答案为：0.6；10；10．22．（2013•齐齐哈尔）在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为Ω．将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A．【解答】解：从图象上任选一点，当电压U=1.5V时，电流为I=0.3A，元件A的电阻为R===5Ω，当电压U=2V时，通过B的电流为0.2A，元件B 的电阻为R B ===10Ω；将A和B并联后接在电压为2.5V的电源两端时，从图象上可以看出通过A的电流为I1=0.5A，通过电流B的电流I2===0.25A，所以通过A和B的总电流是0.5A+0.25A=0.75A．故答案为：5；0.75．23．（2013•齐齐哈尔）如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片向左移动时，电流表的示数，电压表示数与电流表示数之比．（两空均选填“变大”、“变小”或“不变”）【解答】2解：（1）当P向左移动时，滑动变阻器接入电路的阻值变小，电路总电阻R变小，电源电压U不变，由I=可知电路电流变大，电流表示数变大．（2）由电路图知，电流表测电路电流，电压表测电阻R1两端电压U1，由欧姆定律可知R1=，由于电阻R1不变，则电压表与电流表示数的比值不变．故答案为：变大；不变．24．（2013•南京）如图所示电路，电源电压不变，电灯L标有“6V 1.2W”字样．当开关S1、S2均闭合时，电灯L恰能正常发光，电流表示数为0.5A．则：（1）电动机两端电压为V，通过电动机的电流为A．（2）通电1min电路消耗电能J．【解答】解：当开关S1、S2均闭合时，灯泡与电动机并联，电流表测干路电流．（1）∵并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，∴电动机两端的电压U M=U L=6V，∵P=UI，∴通过灯泡的电流I L ===0.2A，∵并联电路中干路电流等于各支路电流之和，∴通过电动机的电流I M=I﹣I L=0.5A﹣0.2A=0.3A；（2）通电1min电路消耗电能：W=UIt=U L It=6V×0.5A×60s=180J．故答案为：（1）6；0.3；（2）180．25．（2013•天门）学校楼道照明灯泡经常烧坏，科技小组的成员经多次测量，测得照明电路最高电压达到了250V．若使用的灯泡上都标有“220V 60W“的字样，为了延长灯泡的使用寿命，他们将一个定值电阻与灯泡联，定值电阻的阻值至少为Ω．【解答】解：因为最高电压250V大于灯泡的额定电压220V，所以需要串联一个电阻；∵P=UI∴灯泡正常发光时，电路中的电流：I===A，又∵串联电路两端电压等于各部分电压之和∴串联电阻两端电压：U R=250V﹣220V=30V，则串联电阻的阻值：R===110Ω．故答案为：串；110．26．（2013•鄂州）如图a所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图b所示，根据图象的信息可知：（选填“甲”或“乙”）是电压表示数变化的图象，电源电压为V，电阻R1的阻值为Ω．【解答】解：（1）由a电路图可知，当滑动变阻器的滑片P，向右移动时，连入电阻变大，电路中电流变小，R1两端的电压同时变小，电源电压保持不变，R2两端的电压就要变大；结合图b可知，甲是R1的U﹣I图象即电压表V1示数变化的图象，乙是R2的U﹣I图象即压表V2示数变化的图象；（2）由图象可知，当U1=U2=3V时，I=0.15A，∵串联电路中总电压等于各分电压之和，∴电源电压U=U1+U2=3V+3V=6V；∵I=，∴R1===20Ω．故答案为：乙；6；20．三、解答题（共4小题）27．（2013•贵州）如图所示电路中，电源电压为6V，R1=20Ω，R2=10Ω，当开关闭合时，请根据所给数据和电路图，求出相关4个物理量（要求写出具体求解过程）．【解答】解：由图示电路图可知，两电阻并联，电压表测并联电压，电流表测干路电流；（1）两电阻并联接在电源两端，R1和R2两端电压（电压表示数）：U1=U2=U=6V；（2）通过R1的电流：I1===0.3A；（3）通过R2的电流：I2===0.6A；（4）干路电流（电流表示数）：I=I1+I2=0.3A+0.6A=0.9A；答：（1）R1和R2两端电压（电压表示数）：U1=U2=U=6V；（2）通过R1的电流为：0.3A；（3）通过R2的电流为：0.6A；（4）干路电流为：0.9A．28．（2013•南宁）如图所示的电路图中，电阻R1的阻值为10Ω．闭合开关S，A1的示数为0.4A，A的示数为0.6A，求：（1）通过R2的电流；（2）R1两端的电压；（3）在60s内R1产生的热量．【解答】解：由电路图可知，两电阻并联，电流表A测干路电流，电流表A1测R1支路的电流．（1）∵并联电路中干路电流等于各支路电流之和，∴通过R2的电流I2=I﹣I1=0.6A﹣0.4A=0.2A；（2）根据欧姆定律可得，R1两端的电压：U1=I1R1=0.4A×10Ω=4V；（3）在60s内R1产生的热量：Q1=I12R1t=（0.4A）2×10Ω×60s=96J．答：（1）通过R2的电流为0.2A；（2）R1两端的电压为4V；（3）在60s内R1产生的热量为96J．29．（2013•来宾）如图所示，电源电压保持不变，电阻R1=10Ω．开关闭合后，电阻R1支路中电流表A1的示数为O．4A，干路中电流表A的示数为0.6 A．求：（1）电阻R1两端的电压；（2）电阻R2的阻值；（3）电阻R2消耗的电功率．【解答】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A测干路电流．（1）由I=可得，电阻R1两端的电压：U1=I1R1=10Ω×0.4A=4V；（2）∵并联电路中干路电流等于各支路电流之和，∴通过R2的电流：I2=I﹣I1=0.6A﹣0.4A=0.2A，∵并联电路中各支路两端的电压相等，∴R2====20Ω；（3）电阻R2消耗的电功率：P2=U2I2=U1I2=4V×0.2A=0.8W．答：（1）电阻R1两端的电压为4V；（2）电阻R2的阻值为20Ω；（3）电阻R2消耗的电功率为0.8W．30．（2013•镇江）为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为1x）．某光敏电阻。
物理欧姆定律练习题20篇及解析
物理欧姆定律练习题20篇及解析一、欧姆定律选择题1．如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）A. 电流表示数变小，小灯泡变亮B. 电压表示数变大，小灯泡变暗C. 电路消耗的总功率不变D. 电压表与电流表示数的比值变大【答案】 D【解析】【解答】解：A、当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据公式I=可知，电路电流变大，也就是电流表示数变大，灯泡变亮，故A错误；B、变阻器接入电路的电阻变小，根据串联分压，灯泡两端电压变大，所以电压表示数变大，灯泡的实际功率变大，小灯泡变亮，故B错误C、电源电压不变，电路中的电流变大，由公式P=UI可知，电路消耗的总功率变大，故C 错误；D、小灯泡变亮，说明温度升高，此时小灯泡的电阻变大，由公式R=可知，电压表与电流表示数的比值变大，故D正确．故选D．【分析】从电路图可知，灯泡与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路总电流，当滑片P由中点向a端滑动时，滑动变阻器接入电路的电阻变小，根据欧姆定律可知电路电流的变化，进一步求出灯泡两端电压的变化2．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．3．如图所示，电源电压保持6V不变，电流表量程为0～0. 6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”.滑动变阻器R2的规格为“20Ω1A”.闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0. 2A～0. 5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8 W～3WA. ①③B. ①④C. ②③D. ②④【答案】 A【解析】【解答】滑动变阻器最大时电流最小，此时 =0.2A,定值电阻的功率判断最大电功率为0.9W,最小为0.4W，答案①对。
(完整)初中物理__欧姆定律练习题附答案
(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。
在学习物理的过程中，我们经常会遇到欧姆定律的应用题。
在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。
希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。
练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 3 = 15（单位：伏特）。
练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 2 = 110（单位：欧姆）。
练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。
练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 10 = 50（单位：伏特）。
练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。
代入已知量，I = 24 / 6 = 4（单位：安培）。
通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。
它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。
只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。
在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。

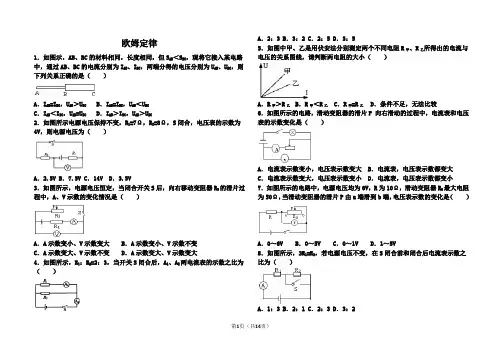

欧姆定律练习题习题(含详细答案)
欧姆定律1．如图示，AB、BC的材料相同，长度相同，但S AB＜S BC，现将它接入某电路中，通过AB、BC的电流分别为I AB、I BC，两端分得的电压分别为U AB、U BC，则下列关系正确的是（）A．I AB=I BC，U AB＞U BC B．I AB=I BC，U AB＜U BCC．I AB＜I BC，U AB=U BC D．I AB＞I BC，U AB＞U BC2．如图所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为（）A．2.5V B．7.5V C．14V D．3.5V3．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是（）A．A示数变小、V示数变大B．A示数变小、V示数不变C．A示数变大、V示数不变D．A示数变大、V示数变大4．如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为（）A．2：3 B．3：2 C．2：5 D．3：55．如图中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小（）A．R甲＞R乙B．R甲＜R乙 C．R甲=R乙D．条件不足，无法比较6．如图所示的电路，滑动变阻器的滑片P 向右滑动的过程中，电流表和电压表的示数变化是（）A．电流表示数变小，电压表示数变大 B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小 D．电流表，电压表示数都变小7．如图所示的电路中，电源电压均为6V，R为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P由a端滑到b端，电压表示数的变化是（）A．0～6V B．0～5V C．0～1V D．1～5V8．如图所示，2R1=R2，若电源电压不变，在S闭合前和闭合后电流表示数之比为（）A．1：3 B．2：1 C．2：3 D．3：29．如图电路中，R1=6Ω，R2=12Ω．闭合开关S后，电流表A1与A2读数之比为（）A．1：3 B．1：2 C．2：3 D．3：210．如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（）A．L1、L2都变亮 B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变11．如如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大12．如图所示电路中，电源电压为4.5V，且保持不变，闭合开关S后，电压表的示数为3V，则（）A．小灯泡两端的电压为3V B．小灯泡两端的电压为1.5VC．向右移动滑片P，电流表示数变大 D．向右移动滑片P，电压表示数变小13．如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数．当滑片P向左移动时，下列说法正确的是（）A．若电阻串联．①、③是电压表，则表②示数变大B．若电阻串联，①、③是电压表，则表②示数不变C．若电阻并联，①、③是电流表，则表②示数变小D．若电阻并联，①、③是电流表，则表②示数变大14．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路15．如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当开关S闭合，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小 B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大 D．电流表、电压表示数都变小16．如图甲所示是一种检测天然气泄露的电路．电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度增大时，电路消耗的总功率变小C．天然气浓度减小时，电流表示数变大D．天然气浓度减小时，电压表示数与电流表示数的比值不变17．灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为10W18．如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小 B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大 D．电流表、电压表示数都变小19．如图所示，电源电压恒定，R2=4Ω，当S1、S2均合上时，示数为1.5A；当S1合上时，S2断开时，示数为0.6A，则电源电压为V，R1的阻值为Ω；当S1、S2均合上时，R1两端的电压为V．20．如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则R1、R2串联后的总电阻为Ω，电源电压为V，R1两端分得的电压为V．21．如图所示，电源电压恒定，R1=10Ω，当S 断开时，示数为0.6A；当合上时，示数为0.9A，则电源电压为V，R2的阻值为Ω，S合上时，电路的总电阻为Ω．22．在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω，现输电线在某处发生短路，为确定短路的位置，检修员利用电压表，电流表和电源接成如图所示的电路进行测量，当电压表为1.5V时，电流表的示数为30mA，则可确定出短路的地点离甲地km．23．如图，电源电压保持不变，电阻R1=R2=R3．要使电路变为R1、R2并联，应闭合开关，此时电流表的示数为I1；要使R2、R3串联，应闭合开关，此时电流表的示数为I2；则I1：I2= ．24．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V．若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则R1和R2的阻值之比是；电源电压为V．25．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ．26．如图所，闭合开关S，电压表V1的示数为6V，电压表V2的示数为8V，电流表A的示数为0.5A，电源电压是12V，则R2两端的电压为V，R1= Ω．27．如图所示，电源电压为6V，R1=12Ω，R2为0﹣20Ω的滑动变阻器，的量程为3A，合上S ．求：①最小示数？②为保证的安全，变阻器接入电路的阻值范围？28．如图所示，若电源电压为3V，当S闭合后，电压表的示数为1V，则L1、L2两端的电压分别是V和V．29．如图所示，电压U恒定，当开关S1、S1闭合时，A 的读数为0.3A，当S1闭合、S1断开时，A的读数为0.1A，V的读数为6V，则灯泡L1和L2的电阻R1= ，R2= ．30．如图所示的电路，R0=4Ω，电源电压为6V，当闭合开关S2，断开开关S1、S3时，电流表A示数为0.5A，求：①R X的阻值．②断开开关S2，闭合开关S1、S3时，电流表A的示数．参考答案与试题解析1．（2012秋•惠城区期中）如图示，AB、BC的材料相同，长度相同，但S AB ＜S BC，现将它接入某电路中，通过AB、BC的电流分别为I AB、I BC，两端分得的电压分别为U AB、U BC，则下列关系正确的是（）A．I AB=I BC，U AB＞U BC B．I AB=I BC，U AB＜U BCC．I AB＜I BC，U AB=U BC D．I AB＞I BC，U AB＞U BC【解答】解：已知AB、BC的材料相同，长度相同，但S AB＜S BC，所以R AB＞R BC，由图可知，AB、BC两电阻是串联的，所以I AB=I BC；串联电路的电压与电阻成正比，所以U AB＞U BC；故选A．2．（2012•启东市二模）如图所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为（）A．2.5V B．7.5V C．14V D．3.5V【解答】解：电路电流I===0.5A；电源电压U=I（R1+R2）=0.5A×（7Ω+8Ω）=7.5V．故选B．3．（2011•鞍山）如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是（）A．A示数变小、V示数变大B．A示数变小、V示数不变C．A示数变大、V示数不变D．A示数变大、V示数变大【解答】解：当向右移动变阻器R2的滑片时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知电路电流变小，电流表示数变小；根据公式U=IR可知电阻R1两端的电压变小，电源电压不变，所以滑动变阻器两端的电压变大，电压表示数变大．故选A．4．（2012•启东市二模）如图所示，R1：R2=2：3，当开关S闭合后，A1、A2两电流表的示数之比为（）A．2：3 B．3：2 C．2：5 D．3：5【解答】解：∵R1、R2并联，电流表A1测量通过R1的电流I1，电流表A2测量通过干路的电流I，∴U=I1R1=I2R2，又∵R1：R2=2：3，∴I1：I2=R2：R1=3：2，I1：I=3：5故选D．5．（2008春•从化市期末）如图中甲、乙是用伏安法分别测定两个不同电阻R 甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小（）A．R甲＞R乙B．R甲＜R乙C．R甲=R乙D．条件不足，无法比较【解答】解：如图，导体两端的电压一定时，导体中的电流跟导体的电阻成反比，I甲＜I乙，所以R甲＞R乙．故选A．6．（2014•奈曼旗校级模拟）如图所示的电路，滑动变阻器的滑片P 向右滑动的过程中，电流表和电压表的示数变化是（）A．电流表示数变小，电压表示数变大B．电流表，电压表示数都变大C．电流表示数变大，电压表示数变小D．电流表，电压表示数都变小【解答】解：读图可知，这是一个串联电路，电压表测滑动变阻器两端的电压，电流表测串联电路的电流．当滑动变阻器的滑片P向右滑动时，接入电路的阻值变大，根据串联电路的分压原理，电压表的示数会变大．电路中的总电阻变大，在电源电压不变的情况下，电流会变小．所以只有选项A符合题意．故选A．7．（2013•滨州模拟）如图所示的电路中，电源电压均为6V，R为10Ω，滑动变阻器R0最大电阻为50Ω，当滑动变阻器的滑片P由a端滑到b端，电压表示数的变化是（）A．0～6V B．0～5V C．0～1V D．1～5V【解答】解：当滑片P在a端时，滑动变阻器连入电路的电阻为0，两端的电压为0V；当滑片P由a端滑到b端，连入电路中的电阻增大，电路中的电流减小，根据欧姆定律可知，定值电阻分压减小，电源电压不变，滑动变阻器两端的电压增大；当滑动变阻器的滑片P在b端时，电路中的电流：I==0.1A，滑动变阻器两端的电压：U ab=0.1A×50Ω=5V．电压表示数的变化范围是0～5V．故选B．8．如图所示，2R1=R2，若电源电压不变，在S闭合前和闭合后电流表示数之比为（）A．1：3 B．2：1 C．2：3 D．3：2【解答】解：S闭合前两电阻串联在电路中，电流表的示数为I=；S闭合后R2被短路，电流表的示数为I=；S闭合前和闭合后电流表示数之比为1：3，所以A正确，B，C，D错误．故选A．9．（2012•巴彦淖尔）如图所示的电路中，R1=6Ω，R2=12Ω．闭合开关S后，电流表A1与A2读数之比为（）A．1：3 B．1：2 C．2：3 D．3：2【解答】解：如图，A为分流点、B为合流点，R1、R2并联，电流表A1测量通过R2的电流，电流表A2测量干路电流，∵R1、R2并联，∴U1=U2=U，∵I=，∴I1：I2=：=R2：R1=12Ω：6Ω=2：1，∵I=I1+I2，∴I2：I=1：3．即：电流表A1与A2读数之比为1：3．故选A．10．（2010•黔东南州）如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1、L2的亮度变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变【解答】解：在第一个图中，滑片向右移动，灯泡两端电压减小，根据公式P=可知，灯泡消耗的电功率减小，亮度变暗，在第二个图中，只要不短路，不管滑片怎样移动，灯泡上的电压始终等于电源电压，根据公式P=可知，灯泡消耗的电功率不变，所以灯泡亮度不变．故选D．11．（2009•佳木斯）如如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大【解答】解：电源电压不变，当断开S1、S3，闭合S2，电阻串联，电流表示数为I=；电压表测量R1两端的电压，即电压表示数U小于电源电压；电源电压不变，当断开S2，闭合S1、S3，电阻并联，电流表与R1串联，电流表示数为I′=；电压表测量并联电路两端的电压，即电压表示数U′等于电源电压；因此I＜I′；U＜U′．故选A12．（2007•包头）如图所示电路中，电源电压为4.5V，且保持不变，闭合开关S后，电压表的示数为3V，则（）A．小灯泡两端的电压为3VB．小灯泡两端的电压为1.5VC．向右移动滑片P，电流表示数变大D．向右移动滑片P，电压表示数变小【解答】解：（1）电源电压为4.5V，电压表的示数为3V，电压表测滑动变阻器的电压，则灯泡的电压为4.5V﹣3V=1.5V．（2）当滑片向右滑动时，滑动变阻器接入电阻变大，则电流变小．（3）当滑片向右滑动时，滑动变阻器接入电阻变大，占总电阻的比例也变大，串联电路中按电阻的比例来分配电压，所以滑动变阻器分得的电压变大．故选B．13．（2011•眉山）如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数．当滑片P向左移动时，下列说法正确的是（）A．若电阻串联．①、③是电压表，则表②示数变大B．若电阻串联，①、③是电压表，则表②示数不变C．若电阻并联，①、③是电流表，则表②示数变小D．若电阻并联，①、③是电流表，则表②示数变大【解答】解：当电阻串联时，①是电压表，测量滑动变阻器两端的电压，②是电流表，测量总电流，③是电压表，测量电源电压．当滑片向左移动时，电路电阻减小，根据欧姆定律可知，电路总电流变大，②的示数变大，故A正确，B错误．当电阻并联时，①是电流表，测量总电流，③是电流表，测量通过滑动变阻器的电流，②是电压表，测量滑动变阻器两端电压，也就是电源电压，当滑片向左移动时，滑动变阻器接入电路电阻减小，因为电阻并联，所以滑动变阻器两端的电压不变，所以②的示数不变，故C、D错误．故选A．14．（2007•大连）如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光．由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路【解答】解：当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串联接入电路，所分电压低于220V，所以L1正常；当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光．故选C．15．（2016•贵港）如图所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当开关S闭合，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数不变，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表、电压表示数都变小【解答】解：如图所示，R1与R2串联，并且R2连入的阻值始终是最大值，电压表测R2下半部分两端电压，电源电压不变，由I=可知，电路中电流不变，即电流表示数不变；压力F增大时，滑片P向下移动，电压表所测下半部分电阻减小，由U=IR可知下半部分分得电压减小，即电压表示数变小．故选B．16．（2016•营口）如图甲所示是一种检测天然气泄露的电路．电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是（）A．天然气浓度增大时，电压表示数变小B．天然气浓度增大时，电路消耗的总功率变小C．天然气浓度减小时，电流表示数变大D．天然气浓度减小时，电压表示数与电流表示数的比值不变【解答】解：由图甲可知，定值电阻R0与气敏电阻R串联，电压表测R0两端的电压，电流表测电路中电流．AB、由图乙可知，气敏电阻R的阻值随天然气浓度的增大而减小，电路中总电阻减小，电源电压恒定不变，由欧姆定律可得电路中电流增大；由U0=IR0可知，定值电阻R0两端的电压会增大，即电压表的示数会变大；故A 错误；根据P=UI可知，电路消耗的总功率变大；故B错误；CD、由图乙可知，气敏电阻的阻值随天然气浓度的减小而增大，电路中总电阻增大，由欧姆定律可得电路中电流减小，即电流表示数减小，故C错误；R0为定值电阻，其阻值不变，根据欧姆定律知，电压表与电流表示数的比值为R0的阻值，即电压表示数与电流表示数的比值不变，故D正确．故选D．17．（2015•凉山州）灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（）A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为10W【解答】解：A、灯泡正常发光时的电压U L=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数：U R=U﹣U L=10V﹣6V=4V，故A错误；B、由图象可知，当I=0.4A时，U L=1V，所以U R=U﹣U L=10V﹣1V=9V．故B正确；C、灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小．故C错误；D、由图象可知，当灯泡正常发光（U L=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率P max=UI max=10V×0.6A=6W．故D错误．故选B．18．（2015•黔南州）如图所示是王超设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小【解答】解：由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当闭合开关S，压力F增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，故AC错误；由U=IR可知，定值电阻R1两端的电压变小，因串联电路总电压等于各部分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故B正确，D错误．故选B．19．（2013秋•邳州市校级月考）如图所示，电源电压恒定，R2=4Ω，当S1、S2均合上时，示数为1.5A；当S1合上时，S2断开时，示数为0.6A，则电源电压为V，R1的阻值为Ω；当S1、S2均合上时，R1两端的电压为V．【解答】解：S1、S2均合上时，R1被短路，R1两端的电压为0V，电路中只有R2，电流表测电路电流，则U=IR2=1.5A×4Ω=6V；S1合上，S2断开时，R1和R2串联在电路中，电流表测电路电流，R=，R1=R﹣R2=10Ω﹣4Ω=6Ω；故答案为：6，6，0．20．（2015•郑州校级一模）如图所示的电路中，电源电压保持不变，R1=30Ω，R2=20Ω，电流表的示数为0.2A，则R1、R2串联后的总电阻为Ω，电源电压为V，R1两端分得的电压为V．【解答】解：（1）R1、R2串联后的总电阻等于两电阻之和，即R=R1+R2=20+30=50Ω；（2）电源电压U=I（R1+R2）=0.2×50=10v，R1两端分得的电压U′=IR1=0.2×30=6v；故答案为：50，10，6．21．（2012秋•惠城区期中）如图所示，电源电压恒定，R1=10Ω，当S断开时，示数为0.6A ；当合上时，示数为0.9A，则电源电压为V，R2的阻值为Ω，S合上时，电路的总电阻为Ω．【解答】解：电源电压：U=I1R1=0.6A×10Ω=6V；I2=I﹣I1=0.9A﹣0.6A=0.3A，R2的阻值：R2===20Ω；电路的总电阻：=+=+R=6.67Ω故答案为6，20，6.67．22．（2002•海淀区）在相距20km的甲、乙两地之间有两条输电线，已知输电线每米长的电阻为0.01Ω，现输电线在某处发生短路，为确定短路的位置，检修员利用电压表，电流表和电源接成如图所示的电路进行测量，当电压表为1.5V时，电流表的示数为30mA，则可确定出短路的地点离甲地km．【解答】解：导线总电阻：R===50Ω，导线总长度：L=×1m=5000m，出短路的地点离甲地的距离：s=×L=×5000m=2500m=2.5km．故答案为：2.5．23．（2005•宿迁）如图，电源电压保持不变，电阻R1=R2=R3．要使电路变为R1、R2并联，应闭合开关，此时电流表的示数为I1；要使R2、R3串联，应闭合开关，此时电流表的示数为I2；则I1：I2= ．【解答】解：（1）根据电路图，欲使R1、R2并联，则必须使R1、R2分别与电源形成通路，且R3要被短路，所以开关S1、S2、S3都要合．（2）因为R1、R2并联，所以I1=I R1+I R2=，又∵R1=R2，∴I1=，同理R3、R2串联时，∵I2=且R1=R2=R3，∴I2=故；故答案为：（1）S1、S2、S3；（2）4：1．24．（2015•凉山州）如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V．若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则R1和R2的阻值之比是；电源电压为V．【解答】解：（1）当开关S1、S2同时闭合时，两电阻并联，电流表测R1支路的电流，电压表测电源的电压，则电源电压U=6V，因并联电路中各支路两端的电压相等，所以，由I=可得，电阻R1的阻值：R1===20Ω；（2）两表互换位置，当开关S2闭合、S1断开时，两电阻串联，电流表测电路中电流，电压表电源的电压，电路中的总电阻：R===30Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=30Ω﹣20Ω=10Ω，则R1：R2=20Ω：10Ω=2：1．故答案为：2：1； 6．25．（2015•盘锦）在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ．【解答】解：由电路图可知，当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测串联总电压，乙测R2两端电压，串联电路中电流处处相等，根据I=，====，由此可得：=；由电路图可知，当开关S断开，甲、乙为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流，=====．故答案为：1：4；1：5．26．（2015•铜仁市）如图所，闭合开关S，电压表V1的示数为6V，电压表V2的示数为8V，电流表A的示数为0.5A，电源电压是12V，则R2两端的电压为V，R1= Ω．【解答】解：当闭合开关S，R1、R2和R3串联，电流表测电路中的电流，电压表V1测R1、R2两端的电压之和，电压表V21测R1、R2两端的电压之和，根据串联电路的总电压等于串联的各部分电路两端的电压之和可知：U1、2=U1+U2=6V，U2、3=U2+U3=8V；电源电压U=U1+U2+U3=12V；所以，U2=U1、2+U2、3﹣U=6V+8V﹣12V=2V；则U1=U﹣U2、3=12V﹣8V=4V，根据欧姆定律得：R1===8Ω．故答案为：2；8．27．（2013秋•邳州市校级月考）如图所示，电源电压为6V，R1=12Ω，R2为0﹣20Ω的滑动变阻器，的量程为3A，合上S．求：①最小示数？②为保证的安全，变阻器接入电路的阻值范围？【解答】解：（1）两电阻并联，当R2取20Ω时，电流最小，则最小电流为：I min ===0.8A；（2）电流为3A时，流过R2的电流为：I2=I﹣I1=3A﹣0.5A=2.5A，由欧姆定律知：R2min ===2.4Ω．故滑动变阻器的阻值范围为：2.4Ω～20Ω答：（1）的最小示数为0.8A；（2）滑动变阻器的阻值范围为2.4Ω～20Ω28．如图所示，若电源电压为3V，当S闭合后，电压表的示数为1V，则L1、L2两端的电压分别是V和V．【解答】解：由图可知，当开关S闭合后，电压表测的是灯L2两端的电压，所以L2两端电压为1V；由于两灯串联，根据串联电路电压规律得U1=U﹣U2=3V﹣1V=2V．故答案为：2、1．29．如图所示，电压U恒定，当开关S闭合时，A 的读数为0.3A，当S断开时，A的读数为0.1A，V的读数为6V，则灯泡L1和L2的电阻R1= ，R2= ．【解答】解：开关断开时，两灯泡串联，则L1的阻值：R1===60Ω；开关闭合时，为L1的基本电路，则电源电压：U=I′R1=0.3A×60Ω=18V；开关断开时，两灯泡串联，则U2=U﹣U1=18V﹣6V=12V，则灯L2的阻值：R2===120Ω．故答案为：60Ω，120Ω30．（2013秋•北碚区校级期末）如图所示的电路，R0=4Ω，电源电压为6V，当闭合开关S2，断开开关S1、S3时，电流表A示数为0.5A，求：①R X的阻值．②断开开关S2，闭合开关S1、S3时，电流表A的示数．【解答】解：①当闭合开关S2，断开开关S1、S3时，电路由R0、R X串联而成；电流表A示数为串联电路中的电流；则：R串===12Ω，∴R X=R串﹣R0=12Ω﹣4Ω=8Ω；答：R X阻值为8Ω．②当断开开关S2，闭合开关S1、S3时，R0、R X并联连接，电流表A测量干路电流；则I0′===1.5A，I X ′===0.75A，∴I并=I0′+I X′=1.5A+0.75A=2.25A；答：断开开关S2，闭合开关S1、S3时，电流表A的示数为2.25A．。
欧姆定律练习题及答案
欧姆定律练习题及答案一、选择题1.一个电阻器接在电压为10V的电路中，电阻值为5Ω，通过该电阻的电流强度为多少？A. 0.2AB. 2AC. 10AD. 50A答案：B. 2A2.一个电源电压为20V，电流为5A，通过一个电阻的电流强度为2A，这个电阻的阻值是多少？A. 2ΩB. 4ΩC. 5ΩD. 10Ω答案：B. 4Ω3.一根电线的电阻为10Ω，通过该电阻的电流为2A，求通过这根电线产生的电功率是多少？A. 2WB. 4WC. 10WD. 20W答案：D. 20W二、填空题1.一个电阻为6Ω的电路中，通过的电流强度为3A，求电压的大小是多少？答案：18V2.一个电源电压为12V，通过一个电阻的电流强度为4A，求该电阻的阻值是多少？答案：3Ω3.一个电流为2A的电路中，电压为10V，求电阻的阻值是多少？答案：5Ω三、计算题1.一个电源电压为30V，通过一个电阻的电流为2A，求该电阻的阻值是多少？答案：15Ω解析：根据欧姆定律公式：U = R * I其中，U为电压，R为阻值，I为电流强度。
将已知值代入公式，得到：30 = R * 2解得：R = 15Ω2.一个电阻为8Ω的电路中，通过的电流强度为4A，求电压的大小是多少？答案：32V解析：同样根据欧姆定律公式：U = R * I将已知值代入公式，得到：U = 8 * 4解得：U = 32V3.一个电流为5A的电路中，电压为15V，求电阻的阻值是多少？答案：3Ω解析：根据欧姆定律公式：U = R * I将已知值代入公式，得到：15 = R * 5解得：R = 3Ω总结：欧姆定律是电学基础中的重要定理，它描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流强度与电压成正比，与电阻成反比。
通过一些练习题的计算，我们可以更加熟练地运用欧姆定律进行电路中电流、电压和电阻的计算。
文章使用了选择题、填空题和计算题等不同形式的问题来测试读者对欧姆定律的理解和运用能力。
物理欧姆定律题20套(带答案)及解析【可编辑全文】
可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。
【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
BCD不符合题意，A 符合题意。
物理闭合电路的欧姆定律题20套(带答案)
物理闭合电路的欧姆定律题20套(带答案)一、高考物理精讲专题闭合电路的欧姆定律1．如图所示的电路中，电源电动势E =10V ，内阻r =0.5Ω，电阻R 1=1.5Ω，电动机的线圈电阻R 0=1.0Ω。
电动机正常工作时，电压表的示数U 1=3.0V ，求： (1)电源的路端电压； (2)电动机输出的机械功率。
【答案】(1)9V ；(2)8W 【解析】 【分析】 【详解】(1)流过电源的电流为I ，则11IR U =路端电压为U ，由闭合电路欧姆定律U E Ir =-解得9V U =(2)电动机两端的电压为M 1()U E I R r =-+电动机消耗的机械功率为2M 0P U I I R =-解得8W P =2．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．3．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =4．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。
(完整版)欧姆定律计算题(典型--带答案)
欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。
电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。
问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。
闭合电键S ，电流表示数为0.2安。
求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
R 1SR 2 P V A二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流2、如图2所示电路,当K6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安,⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本章测试一、选择题1．如图所示是“研究电流跟电压、电阻的关系”的电路图。
设电阻R两端的电压为U ，通过R 的电流为I ，改变滑动变阻器R '连入电路的阻值，记录下多组实验数据。
某同学对其分析后得出如下结论，其中正确的是（ ）A ．当U 增大n 倍，R 就减小为原来的1/nB ．不论U 怎样变化，U 与I 的比值不变C ．R 跟U 成正比、跟I 成反比D ．当U 为零时，I 为零，R 也为零2．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合3．一根铜线和一根镍铬合金线，长短粗细都相同，把它们串联在电路中，铜导线中的电流为1I ，两端的电压为1U ；镍铬金合线中的电流为2I ，两端的电压为2U ，则1I 与2I ，1U 与2U 的关系正确的是（ ）A ．2121,U U I I ==B ．2121,U U I I <=C ．2121,U U I I =>D ．2121,U U I I <>4．在如图所示电路中，Ω=Ω=6,321R R 。
当开关1S 与2S 闭合、3S 断开时，电流表的示数为1I 。
当开关1S 与3S 闭合、2S 断开时，电流表的示数为2I 。
则1I 与2I 的比值为（ ）A ．1：2B ．2：1C ．2：3D ．3：25．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小6．如图中的滑动变阻器R '的阻值是200Ω，电阻Ω=3001R ，电源的电压是6V 且保持不变，当滑动变阻器的滑片从a 端滑到b 端，电压表示数的变化是（ ）A ．6V~0VB ．6~2.4VC ．6V~3.6VD ．3.6V~2.4V7．在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。
则电阻1R 与2R 之比为（ ）A ．2：9B ．1：2C ．1：3D ．2：38．电阻1R 接在电压为U 的电源两极上，1R 中的电流为I 。
当将另一电阻2R 和1R 同时接入该电源两极后，1R 中的电流变为4I /5。
设电源电压不变，则电阻1R 和2R 的阻值关系是（ ）A ．214R R =B ．4/21R R =C ．215R R =D ．5/21R R =9．两个相同的灯泡串联在一起接在某一电源上，每个灯泡两端的电压均为1U ，若把这两个灯泡并联起来接在原来的电源上，每个灯泡两端的电压为2U ，则（ ）A ．1:1:21=U UB ．1:2:21=U UC ．2:1:21=U UD ．4:1:21=U U10．如图所示，用滑动变阻器控制灯的亮度，若要求滑片P 向C 端滑动时灯变亮，则变阻器连入电路中正确的接法是（ ）A ．C 接M ，D 接NB ．A 接M ，B 接NC ．C 接M ，A 接ND ．A 接M ，D 接N11．如图所示，当变阻器的滑片P 置于某一位置时1R 、2R 两端的电压分别为1U 和2U ，当滑片P 置于另一位置时1R 、2R 两端的电压分别为1U '和2U '。
若222111,U U U U U U '-=∆'-=∆，则（ ）A ．21U U ∆<∆B ．21U U ∆>∆C ．21U U ∆=∆D ．无法判断21U U ∆∆、哪个大12．电路如图所示，电源电压保持不变，电阻21R R >，电压表1V 和2V 的示数分别为1U 和2U ，电流表1A 和2A 的示数分别为1I 和2I ，则下列正确的是（ ）A ．2121,I I U U <=B ．2121,I I U U >=C ．2121,I I U U =>D ．2121,I I U U =<二、填充题13．电阻Ω=12R ，要使加在R 两端的电压是电路总电压的2/3，必须给R 联一个 Ω的电阻；要使通过R 的电流是总电阻的1/4，必须给R 联一个 Ω的电阻。
14．王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、60Ω、35Ω及15Ω的电阻各一个，他可以选择其中 Ω和 Ω的两个电阻 联来获得。
15．图中，电源电压保持不变，L 为标有“3.8V 字样的小灯泡，R 是10Ω定值电阻，开关S 闭合前后电流表的示数分别为0.2A 和0.5A ，小灯泡的灯丝电阻为 Ω。
S 闭合后，通过及的电流为 A 。
16．如图所示的电路中，已知2:3:,23221==R R R R ，当S 闭合时，电流表1A 与2A 的示数之比是 。
17．如图所示，电压8=U V ，滑动变阻器的阻值变化范围是Ω15~0，在滑动变阻器的滑片从a 移至b 的过程中，电流表的最大示数为1.6A ，则电阻Ω=____0R ，电压表的示数变化范围是 V 。
18．如图所示电路，AB 是一段电阻丝，C 为AB 的中点，当闭合开头S后，将滑片P 由C 点移动到D 点的过程中，电流表的示数 ，电压表的示数 。
（填变大、变小或不变）19．如图所示的电路中，电源电压U 不变，当开关S 闭合时，滑动变阻器的滑片P 向上移动，则电流表的示数将，电压表示数将。
当开关S 断开时电流表示数 ，电压表 示数。
（后两项填写“有”或“无”）20．如图所示电路中，Ω=4.22R ，1R 是Ω20~0的滑动变阻器，电源电压U 为6A ，且保持不变，电流表1A 的量程为6.0~0A ，电流表A的量程为0~3A ，为保证电流表的安全，1R 连入电路的电阻不能小于Ω。
当把滑片P 向右端移动过程中，电流表1A 指针转动的角度 电流表A 指针转动的角度（填大于、等于或小于）。
三、实验题21．用如图所示电路来测定未知电阻x R 的阻值，则（1）图示为实验室通常采用 来测量电阻的方法，要记录的数据是 ，由公式计算出x R 。
（2）连接电路前，开关S 应 ，滑动变阻器的滑片应放在 位置。
（3）若电源由3节铅蓄电池组成，估计灯泡的灯丝电阻大于10Ω，则电压表量程应选 ，电流表的量程应选 。
（4）本实验也可以不用滑动变阻器，而采用改变 来改变加在被测电阻x R 两端的电压。
参考答案一、1．B2．D3．B4．C5．B6．C7．B8．A9．C10．C11．B12．B二、13．串 6Ω 并 4Ω14．15Ω 60Ω 串（300Ω 400Ω 并）15．15Ω 0.3A16．3：517．5Ω 2～8V18．变大，不变19．减小 增大 无 有20．12欧 大于三、21．（1）伏安法 待测电阻两端的电压U ，待测电阻中的电流II U R = （2）断开 （3）电阻最大 （4）电源两端本章测试一、判断1.( ) 根据欧姆定律，电阻与电压成正比.2.( )对于一段电路，I、U、R三个物理量中，只要知道其中两个物理量，就可以算出第三个物理量.3.( ) 电阻越大，电流越小.4.( )电压越高，电流越大.5. ( ) 2个电阻并联，其总电阻小于其中一个任何一个电阻.6. ( ) 2个电阻串联，其总电阻大于其中一个任何一个电阻.7. ( ) 决定电阻大小的重要因素之一是加在电阻两端电压的大小.8. ( ) 并联电路的总电阻等于各电阻的倒数和.9. ( ) 电阻R大小是由加在电阻两端的电压U和流过电阻的电流I共同决定.10. ( ) 电阻是导体本身的一种性质，其大小由导体本身决定，即其大小由导体的材料、长度和横截面积决定，与导体两端的电压U和流过电阻的电流强度I无关.二、填空1. 欧姆定律是研究电路中的电流是如何决定于___________ 和________ 的，它是关于______ 的一条基本定律.2. 加在导体两端的电压跟通过它的电流强度比值越小的导体，电阻值就越___.3. 把几个电阻并联起来，其总电阻比任何一个电阻要_____，因为它相当于增大了导体的__________.4. 把几个电阻串联起来，其总电阻比任何一个电阻要_____，因为它相当于增大了导体的____________.5. 加在某段导体两端的电压是6伏特时，通过它的电流强度是200毫安，则该导体的电阻是______ 欧姆，如果加在该导体两端的电压增至12伏特时，该导体的电阻是_______ 欧姆，当加在该导体两端的电压减小为零时，该导体的电阻是______ 欧姆.6. 两条长短、粗细相同的铜线和镍铬合金线导线，则铜线的电阻较____.7. 在一只灯泡上标有“2.4V，0.3A”的字样，它表示灯泡在正常工作时的电压是_______ ，通过灯丝的电流强度是______.如果用电压是3 伏的电池组供电，为使灯泡正常工作应给灯泡_____ 联一个阻值是_______ 欧姆的电阻.8. 有A、B两根同种材料制成的合金导线，它们的横截面积相同，但A的长度比B的长度大，若把它们并联在电路中，则通过_______ 的电流强度大，若把它们串联在电路中，则______ 两端的电压大.9. 有两个电阻R1和R2，其并联的总电阻为50欧姆，已知其中一个电阻R1＝80欧姆，则R2＝________.10. 把一个15欧姆的电阻与另一个25欧姆的电阻串联起来接在电压为6伏的电路中，则总电阻是_______ 欧姆，通过15欧姆电阻的电流强度为_______ 安培.11. 两电阻R1、R2并联，U1:U2＝_____，I1:I2＝_______.12. 两电阻R1、R2串联，U1:U2＝_____，I1:I2＝________.13. 将电阻R1和R2并联后接入电路，若R2的电阻是R1的10倍，通过R1的电流强度是总电流强度的_______.参考答案：一、判断对错1、3、4、7、8、9错，2、5、6对二、1、电压电阻电路2、小3、小横截面积4、大长度5、30 30 30 6、小7、2.4V 0.3A 串2 8、B A 9、133.33欧姆10、40 0.15 11、1：1 R2：R1 12、R1：R21;1 13、10。
