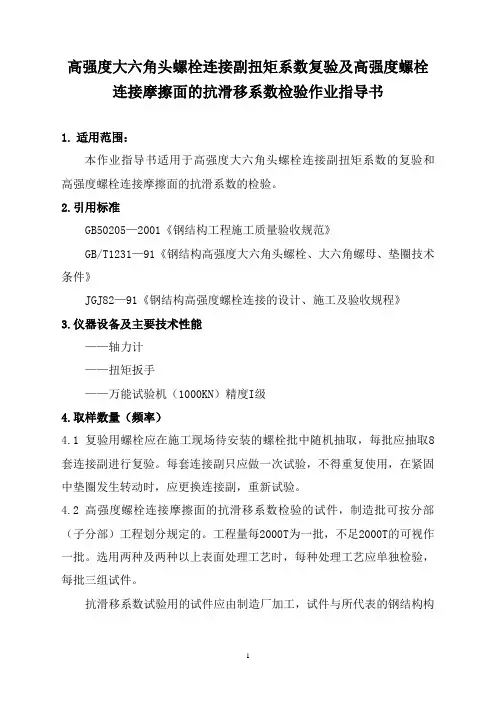

高强度大六角头螺栓连接副扭矩系数复验及高强度螺栓连接摩擦面的抗滑移系数检验作业指导书1.适用范围：本作业指导书适用于高强度大六角头螺栓连接副扭矩系数的复验和高强度螺栓连接摩擦面的抗滑系数的检验。
2.引用标准GB50205—2001《钢结构工程施工质量验收规范》GB/T1231—91《钢结构高强度大六角头螺栓、大六角螺母、垫圈技术条件》JGJ82—91《钢结构高强度螺栓连接的设计、施工及验收规程》3.仪器设备及主要技术性能——轴力计——扭矩扳手——万能试验机（1000KN）精度I级4.取样数量（频率）4.1 复验用螺栓应在施工现场待安装的螺栓批中随机抽取，每批应抽取8套连接副进行复验。
每套连接副只应做一次试验，不得重复使用，在紧固中垫圈发生转动时，应更换连接副，重新试验。
4.2 高强度螺栓连接摩擦面的抗滑移系数检验的试件，制造批可按分部（子分部）工程划分规定的。
工程量每2000T为一批，不足2000T的可视作一批。
选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验，每批三组试件。
抗滑移系数试验用的试件应由制造厂加工，试件与所代表的钢结构构件应为同一材质，同批制作，采用同一摩擦面处理工艺和相同的表面状态，并应同一性能等级的高强度螺栓连接副，在同一环境条件下存放。
试件钢板的厚度t1、t2应根据钢结构工程中有代表性的板材厚度来确定，同时应考虑在摩擦面滑移之前，试件钢板的净载面始终处于弹性状态。
宽度参照下表：5.试验步骤及方法：5.1连接副扭矩系数复验用的计量器具,应在试验前进行标定,误差不得超2%。
5.1.1连接副扭矩系数复验将螺栓穿入轴力计,用扭矩板手施拧。
在测试螺栓预拉力P的同时,应测定施加于螺母上的施拧扭矩值T，并按下式计算扭矩系数：TK=P·d式中：T——施拧扭矩（N·m）d——高强螺栓的公称直径（mm）P——螺栓预拉力（KN）5.1.2进行连接副扭矩系数试验时,螺栓预拉力值应符合下表的规定。
高强螺栓检测的相关标准
高强螺栓检测的相关标准文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]中华人民共和国国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T 1231—20061．本标准规定了钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术要求、试验方法、检验规则、标志及包装。
本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接连接副扭矩系数试验4.4.1 连接副的扭矩系数试验在轴力计上进行，每一连接副只能试验一次，不得重复使用。
扭矩系数计算公式如下：式中：K一扭矩系数；T——施拧扭矩(峰值)，单位为牛米(N·m)；P——螺栓预拉力(峰值)，单位为千牛(kN)；d——螺栓的螺纹公称直径，单位为毫米(mm)。
4.4.2 施拧扭矩T是施加于螺母上的扭矩，其误差不得大于测试扭矩值的2％。
使用的扭矩扳手准确度级别应不低于JJG 707—2003中规定的2级。
4.4.3 螺栓预拉力P用轴力计测定，其误差不得大于测定螺栓预拉力的2％。
轴力计的最小示值应在1 kN以下。
4.4.4 进行连接副扭矩系数试验时，螺栓预拉力值P应控制在表8所规定的范围内，超出该范围者，所测得扭矩系数无效。
时，垫圈不得发生转动，否则试验无效。
4.4.6 进行连接副扭矩系数试验时，应同时记录环境温度。
试验所用的机具、仪表及连接副均应放置在该环境内至少2 h以上。
5 检验规则出厂检验按批进行。
同一性能等级、材料、炉号、螺纹规格、长度(当螺栓长度≤100 mm时，长度相差≤15 mm；螺栓长度>100mm时，长度相差≤20 mm，可视为同一长度)、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一性能等级、材料、炉号、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一性能等级、材料、炉号、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批。
大六角高强螺栓连接工艺与质量标准

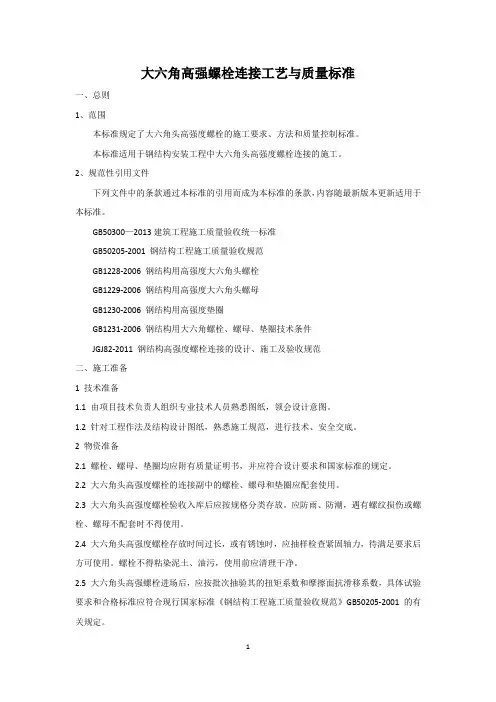

大六角高强螺栓连接工艺与质量标准一、总则1、范围本标准规定了大六角头高强度螺栓的施工要求、方法和质量控制标准。
本标准适用于钢结构安装工程中大六角头高强度螺栓连接的施工。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范GB1228-2006 钢结构用高强度大六角头螺栓GB1229-2006 钢结构用高强度大六角头螺母GB1230-2006 钢结构用高强度垫圈GB1231-2006 钢结构用大六角螺栓、螺母、垫圈技术条件JGJ82-2011 钢结构高强度螺栓连接的设计、施工及验收规范二、施工准备1 技术准备1.1 由项目技术负责人组织专业技术人员熟悉图纸，领会设计意图。
1.2 针对工程作法及结构设计图纸，熟悉施工规范，进行技术、安全交底。
2 物资准备2.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
2.2 大六角头高强度螺栓的连接副中的螺栓、螺母和垫圈应配套使用。
2.3 大六角头高强度螺栓验收入库后应按规格分类存放。
应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。
2.4 大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。
螺栓不得粘染泥土、油污，使用前应清理干净。
2.5 大六角头高强螺栓进场后，应按批次抽验其的扭矩系数和摩擦面抗滑移系数，具体试验要求和合格标准应符合现行国家标准《钢结构工程施工质量验收规范》GB50205-2001 的有关规定。
3 施工设施准备主要工具用具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、锤子等等。
4 作业条件准备4.1 高强度螺栓连接摩擦面必须符合设计要求，摩擦系数必须达到设计要求。
摩擦面不允许有残留氧化铁皮。
4.2 摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同。
钢结构用高强度大六角螺栓
钢结构用高强度大六角螺栓
“钢结构用高强度大六角头螺栓连接副”属于“钢结构摩擦型高强度螺栓连接”使用的连接件。
一：连接副材料
1：高强度螺栓性能等级：10.9S
≤M24 材料20MnTiB 材料标准GB/T 3077 ML20MnTiB 材料标准GB/T 6478 ≤M30 材料35VB
2：螺母性能等级10H
材料45# 材料标准GB/T 699
3：垫圈HRC 35-45
材料45# 材料标准GB/T 699
二：连接副的扭矩系数
高强度大六角螺栓连接副应按保证扭矩系数供货，同批连接副的扭矩系数平均值0.110-0.150 扭矩系数标准偏差应小于0.01%，同一连接副包括1个螺栓2个垫圈，1个螺母，并应分属同批制造。
扭矩系数保证期为自出厂之日起6个月。
三：螺栓、螺母的螺纹，其基本尺寸按GB/T 169粗牙普通螺纹的规定，螺栓螺纹公差带按GB/T 197的6g。
螺母公差带按GB/T 197的6H.
钢结构用扭剪型高强度螺栓
一：扭剪型螺栓对材料的要求与大六角螺栓一样，为20MnTiB和35VB
二：扭剪型螺栓是按紧固轴力供货的，其具体要求为
三：扭剪型螺栓、螺母其螺纹尺寸公差等要求与大六角螺栓、螺母一样。
每一套连接副为１个螺栓，１个螺母，一个垫圈。
电弧螺椎焊用圆柱头螺钉
焊钉材料及其机械性能要求
焊钉不进行表面处理。
高强螺栓性能表
高强螺栓性能表螺栓螺母性能表1 钢结构用高强度螺栓连接副型号、规格、性能等级类型名称性能等级规格连接副组成GB/T1228-91 钢结构用高强度大六角头螺栓10.9S8.8S M12-M30 一件螺栓；一件螺母；二件垫圈GB/T1229-91 钢结构用高强度大六角螺母GB/T1230-91 钢结构用高强度垫圈GB/T1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T3632-1995 钢结构用扭剪型高强度螺栓连接副10.9S M16-M24 一件螺栓；一件螺母；二件垫圈GB/T3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件2 材料类型性能等级螺纹规格选用材料螺栓10.9S M12~M24 20MntiBM27~M30 35VB8.8S M12~M16 35#M20~M24 20MnTibM27~M30 35VB螺母8H10H M12~M30 35#垫圈35~45 HRC 12~30 45#材料的化学成分材料C% Si% Mn% Ti% V% B% P% S%20MnTiB 0.17~0.24 0.17~0.37 1.30~1.60 0.04~0.10 0 0.0005~0.0035 ≤0.035 ≤0.03535VB 0.31~0.37 0.17~0.37 0.50~0.90 0 0.05~0.12 0.001~0.004 ≤0.04 ≤0.0435# 0.32~0.40 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.03545# 0.42~0.50 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.0353 机械性能3-1 螺栓机械性能材料试件机械性能性能等级抗拉力强度σbMPa 屈服度σ0.2MPa 伸长率δ5% 收缩率ψ%min10.9S 1040~1240 940 10 428.8S 830~1030 660 12 45硬度性能等级洛氏硬度HRC 维氏硬度HV30min max min max109S 33 39 312 3678.8S 24 31 249 296实物拉力载荷螺纹规格d M12 M16 M20 M22 M24 M27 M30应力截面积mm2 84.3 157 245 303 353 459 561拉力载荷KN 10.9S 877.7~104.5 163~195 255~304 315~376 367~438 477~569 583~696 8.8S 70.0~86.8 130~162 203~252 251~312 293~364 381~473 466~5783-2 螺母机械性能保证载荷螺纹规格D M12 M16 M20 M22 M24 M27 M30保证载荷KN 10H 87.7 163 255 315 367 477 5838H 70.0 130 203 251 293 381 466硬度性能等级洛氏硬度维氏硬度min max min max10H 98HRB 28HRC 222 2748H 85HRB 28HRC 206 2743-2 垫圈机械性能垫圈硬度为35~45 HRC (HV30 329~436)4 型式尺寸4-1 GB/T1228-91 钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12 M16 M20 M22 M24 M27 M30螺距p 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 15.23 19.23 24.32 26.32 28.32 32.84 35.84ds max 12.43 16.43 20.52 22.52 24.52 27.84 30.84min 11.75 15.57 19.48 21.48 23.48 26.16 29.16dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37K 公称7.5 10 12.5 14 15 17 18.7max 7.95 10.75 13.40 14.90 15.90 17.90 19.75min 7.05 9.25 11.60 13.10 14.10 16.10 17.65r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 49b L公称<45 ≥45 <55 ≥55 <65 ≥65 <70 ≥70 <75 ≥75 <80 ≥80 <85 ≥85 公称25 30 30 35 35 40 40 45 45 50 50 55 55 604-2 GB/T1229-91 钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12 M16 M20 M22 M24 M27 M30螺距P 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 13 17.3 21.6 23.8 25.9 29.1 32.4min 12 16 20 22 24 27 30dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37m max 12.3 17.1 20.7 23.6 24.2 27.6 30.7min 11.87 16.4 19.4 22.3 22.9 26.3 29.1s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 494-3 GB/T1230-91 钢结构用高强度垫圈型式尺寸规格（螺纹大径）12 16 20 22 24 27 30d1 max 13.43 17.43 21.52 23.52 25.52 28.52 31.52min 13 17 21 23 25 28 31d2 max 25 33 40 42 47 52 56min 23.7 31.4 38.4 40.4 45.4 50.1 54.1s 公称3.0 4.0 4.0 5.0 5.0 5.0 5.0max 3.8 4.8 4.8 5.8 5.8 5.8 5.8min 2.5 3.5 3.5 4.5 4.5 4.5 4.5d3 max 16.03 20.03 25.12 27.12 29.12 33.64 36.64min 15.23 19.23 24.32 26.32 28.32 32.84 35.844-4 GB/T3632-1995 钢结构用扭剪型高强度螺栓型式尺寸螺纹规格d M16 M20 M22 M24螺距p 2 2.5 2.5 3da max 18.83 24.4 26.4 28.4ds max 16.43 20.52 22.52 24.52min 15.57 19.48 21.48 23.48dw min 27.9 34.5 38.5 41.5dk max 30 37 41 44K 公称10 13 14 15max 10.57 13.9 14.9 15.9min 9.25 12.1 13.1 14.1K min 12 14 15 16K" max 17 19 21 23r min 1.2 1.2 1.2 1.6db max 11.3 14.1 15.6 16.9min 11 13.8 15.3 16.6dc ≈ 12.8 16.1 17.8 19.3de ≈ 13 17 18 205 GB/T1228~1231-91 高强度大六角头螺栓连接副的扭矩系数螺纹规格M12 M16 M20 M22 M24 M27 M30P(KN) max 59 113 177 216 250 324 397min 49 93 142 177 206 265 329◆10.9S 高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。
钢结构用扭剪型高强度螺栓连接副

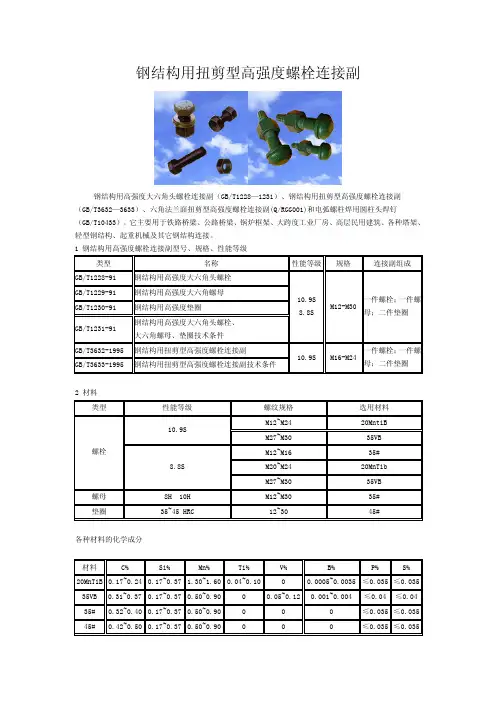

钢结构用扭剪型高强度螺栓连接副钢结构用高强度大六角头螺栓连接副（GB/T1228—1231）、钢结构用扭剪型高强度螺栓连接副（GB/T3632—3633）、六角法兰面扭剪型高强度螺栓连接副(Q/RGG001)和电弧螺柱焊用圆柱头焊钉（GB/T10433）。
它主要用于铁路桥梁、公路桥梁、锅炉框架、大跨度工业厂房、高层民用建筑、各种塔架、轻型钢结构、起重机械及其它钢结构连接。
1 钢结构用高强度螺栓连接副型号、规格、性能等级类型 名称性能等级规格连接副组成GB/T1228-91 钢结构用高强度大六角头螺栓 GB/T1229-91 钢结构用高强度大六角螺母 GB/T1230-91 钢结构用高强度垫圈GB/T1231-91钢结构用高强度大六角头螺栓、 大六角螺母、垫圈技术条件10.9S 8.8SM12-M30一件螺栓；一件螺母；二件垫圈GB/T3632-1995 钢结构用扭剪型高强度螺栓连接副 GB/T3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件10.9SM16-M24一件螺栓；一件螺母；二件垫圈2 材料类型性能等级 螺纹规格 选用材料 M12~M24 20MntiB 10.9SM27~M30 35VB M12~M16 35# M20~M24 20MnTib 螺栓8.8SM27~M3035VB 螺母 8H 10H M12~M30 35# 垫圈 35~45 HRC12~3045#各种材料的化学成分 材料C%Si% Mn% Ti% V% B% P% S%20MnTiB 0.17~0.24 0.17~0.37 1.30~1.600.04~0.100 0.0005~0.0035 ≤0.035 ≤0.03535VB 0.31~0.37 0.17~0.37 0.50~0.900 0.05~0.120.001~0.004≤0.04 ≤0.0435# 0.32~0.40 0.17~0.37 0.50~0.900 0 0 ≤0.035 ≤0.03545#0.42~0.50 0.17~0.37 0.50~0.90≤0.035 ≤0.0353 机械性能3-1 螺栓机械性能 材料试件机械性能屈服度σ0.2MPa 伸长率δ5%收缩率ψ%性能等级 抗拉力强度σbMPa min10.9S 1040~1240 940 10 428.8S 830~1030 660 12 45 硬度洛氏硬度HRC 维氏硬度 HV30性能等级min max min max 109S 33 39 312 3678.8S 24 31 249 296实物拉力载荷罗纹规格d M12 M16 M20 M22 M24 M27 M30 应懒力载面积mm2 84.3 157 245 303 353 459 56110.9S 877.7~104.5163~195255~304315~376367~438477~569 583~696拉力载荷KN 8.8S 70.0~86.8130~162203~252251~312293~364381~473 466~5783-2 螺母机械性能保证载荷罗纹规格D M12 M16 M20 M22 M24 M27 M3010H 87.7 163 255 315 367 477 583 保证载荷KN 8H 70.0 130 203 251 293 381 466 硬度洛氏硬度 维氏硬度 性能等级 min max min max10H 98HRB 28HRC 222 2748H 85HRB 28HRC 206 2743-3 垫圈机械性能垫圈硬度为35~45 HRC (HV30 329~436)4 型式尺寸4-1 GB/T1228-91 钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12 M16 M20 M22 M24 M27 M30螺距p 1.75 2 2.5 2.5 3 3 3.5 max 0.8 0.8 0.8 0.8 0.8 0.8 0.8 cmin 0.4 0.4 0.4 0.4 0.4 0.4 0.4 da max 15.23 19.23 24.32 26.32 28.32 32.84 35.84max 12.43 16.43 20.52 22.52 24.52 27.84 30.84 dsmin 11.75 15.57 19.48 21.48 23.48 26.16 29.16 dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5 e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37公称 7.5 10 12.5 14 15 17 18.7 Kmax 7.95 10.75 13.40 14.90 15.90 17.90 19.75 min 7.05 9.25 11.60 13.10 14.10 16.10 17.65 r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0max 21 27 34 36 41 46 50smin 20.16 26.16 33 35 40 45 49L公称 <45 ≥45 <55 ≥55<65≥65<70≥70<75≥75<80 ≥80 <85 ≥85 b公称 25 30 30 35 3540 4045 4550 50 55 55 60 4-2 GB/T1229-91 钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12 M16 M20 M22 M24 M27 M30 螺距P 1.75 2 2.5 2.5 3 3 3.5max 0.8 0.8 0.8 0.8 0.8 0.8 0.8cmin 0.4 0.4 0.4 0.4 0.4 0.4 0.4max 13 17.3 21.6 23.8 25.9 29.1 32.4 damin 12 16 20 22 24 27 30 dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37max 12.3 17.1 20.7 23.6 24.2 27.6 30.7 mmin 11.87 16.4 19.4 22.3 22.9 26.3 29.1max 21 27 34 36 41 46 50 smin 20.16 26.16 33 35 40 45 494-3 GB/T1230-91 钢结构用高强度垫圈型式尺寸规格（螺纹大径） 12 16 20 22 24 27 30 max 13.43 17.43 21.52 23.52 25.52 28.52 31.52 d1min 13 17 21 23 25 28 31max 25 33 40 42 47 52 56 d2min 23.7 31.4 38.4 40.4 45.4 50.1 54.1公称 3.0 4.0 4.0 5.0 5.0 5.0 5.0 smax 3.8 4.8 4.8 5.8 5.8 5.8 5.8min 2.5 3.5 3.5 4.5 4.5 4.5 4.5max 16.03 20.03 25.12 27.12 29.12 33.64 36.64 d3min 15.23 19.23 24.32 26.32 28.32 32.84 35.84 4-4 GB/T3632-1995 钢结构用扭剪型高强度螺栓型式尺寸螺纹规格d M16 M20 M22 M24 螺距p 2 2.5 2.5 3 da max 18.83 24.4 26.4 28.4max 16.43 20.52 22.52 24.52 dsmin 15.57 19.48 21.48 23.48 dw min 27.9 34.5 38.5 41.5 dk max 30 37 41 44公称 10 13 14 15 Kmax 10.57 13.9 14.9 15.9min 9.25 12.1 13.1 14.1 K’ min 12 14 15 16K" max 17 19 21 23r min 1.2 1.2 1.2 1.6max 11.3 14.1 15.6 16.9 dbmin 11 13.8 15.3 16.6 dc ≈ 12.8 16.1 17.8 19.3 de ≈ 13 17 18 205 GB/T1228~1231-91 高强度大六角头螺栓连接副的扭矩系数螺纹规格 M12 M16 M20 M22 M24 M27 M30max 59 113 177 216 250 324 397 P(KN)min 49 93 142 177 206 265 329◆ 10.9S 高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。
高强螺栓性能表
高强螺栓性能表螺栓螺母性能表1 钢结构用高强度螺栓连接副型号、规格、性能等级类型名称性能等级规格连接副组成GB/T1228-91 钢结构用高强度大六角头螺栓10.9S8.8S M12-M30 一件螺栓；一件螺母；二件垫圈GB/T1229-91 钢结构用高强度大六角螺母GB/T1230-91 钢结构用高强度垫圈GB/T1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T3632-1995 钢结构用扭剪型高强度螺栓连接副10.9S M16-M24 一件螺栓；一件螺母；二件垫圈GB/T3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件2 材料类型性能等级螺纹规格选用材料螺栓10.9S M12~M24 20MntiBM27~M30 35VB8.8S M12~M16 35#M20~M24 20MnTibM27~M30 35VB螺母8H10H M12~M30 35#垫圈35~45 HRC 12~30 45#材料的化学成分材料C% Si% Mn% Ti% V% B% P% S%20MnTiB 0.17~0.24 0.17~0.37 1.30~1.60 0.04~0.10 0 0.0005~0.0035 ≤0.035 ≤0.03535VB 0.31~0.37 0.17~0.37 0.50~0.90 0 0.05~0.12 0.001~0.004 ≤0.04 ≤0.0435# 0.32~0.40 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.03545# 0.42~0.50 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.0353 机械性能3-1 螺栓机械性能材料试件机械性能性能等级抗拉力强度σbMPa 屈服度σ0.2MPa 伸长率δ5% 收缩率ψ%min10.9S 1040~1240 940 10 428.8S 830~1030 660 12 45硬度性能等级洛氏硬度HRC 维氏硬度HV30min max min max109S 33 39 312 3678.8S 24 31 249 296实物拉力载荷螺纹规格 d M12 M16 M20 M22 M24 M27 M30应力截面积mm2 84.3 157 245 303 353 459 561拉力载荷KN10.9S 877.7~104.5 163~195 255~304 315~376 367~438 477~569 583~6968.8S 70.0~86.8 130~162 203~252 251~312 293~364 381~473 466~5783-2 螺母机械性能保证载荷螺纹规格D M12 M16 M20 M22 M24 M27 M30保证载荷KN 10H 87.7 163 255 315 367 477 5838H 70.0 130 203 251 293 381 466硬度性能洛氏硬度维氏硬度等级min max min max10H 98HRB 28HRC 222 2748H 85HRB 28HRC 206 2743-2 垫圈机械性能垫圈硬度为35~45 HRC (HV30 329~436)4 型式尺寸4-1 GB/T1228-91 钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12 M16 M20 M22 M24 M27 M30螺距p 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 15.23 19.23 24.32 26.32 28.32 32.84 35.84ds max 12.43 16.43 20.52 22.52 24.52 27.84 30.84min 11.75 15.57 19.48 21.48 23.48 26.16 29.16dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37K 公称7.5 10 12.5 14 15 17 18.7max 7.95 10.75 13.40 14.90 15.90 17.90 19.75min 7.05 9.25 11.60 13.10 14.10 16.10 17.65r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 49b L公称<45 ≥45 <55 ≥55 <65 ≥65 <70 ≥70 <75 ≥75 <80 ≥80 <85 ≥85公称25 30 30 35 35 40 40 45 45 50 50 55 55 604-2 GB/T1229-91 钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12 M16 M20 M22 M24 M27 M30 螺距P 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4 da max 13 17.3 21.6 23.8 25.9 29.1 32.4 min 12 16 20 22 24 27 30 dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37m max 12.3 17.1 20.7 23.6 24.2 27.6 30.7 min 11.87 16.4 19.4 22.3 22.9 26.3 29.1s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 494-3 GB/T1230-91 钢结构用高强度垫圈型式尺寸规格（螺纹大径）12 16 20 22 24 27 30 d1 max 13.43 17.43 21.52 23.52 25.52 28.52 31.52 min 13 17 21 23 25 28 31 d2 max 25 33 40 42 47 52 56 min 23.7 31.4 38.4 40.4 45.4 50.1 54.1s 公称3.0 4.0 4.0 5.0 5.0 5.0 5.0max 3.8 4.8 4.8 5.8 5.8 5.8 5.8min 2.5 3.5 3.5 4.5 4.5 4.5 4.5 d3 max 16.03 20.03 25.12 27.12 29.12 33.64 36.64 min 15.23 19.23 24.32 26.32 28.32 32.84 35.844-4 GB/T3632-1995 钢结构用扭剪型高强度螺栓型式尺寸螺纹规格d M16 M20 M22 M24螺距p 2 2.5 2.5 3da max 18.83 24.4 26.4 28.4ds max 16.43 20.52 22.52 24.52min 15.57 19.48 21.48 23.48dw min 27.9 34.5 38.5 41.5dk max 30 37 41 44K 公称10 13 14 15max 10.57 13.9 14.9 15.9min 9.25 12.1 13.1 14.1K min 12 14 15 16K" max 17 19 21 23r min 1.2 1.2 1.2 1.6db max 11.3 14.1 15.6 16.9min 11 13.8 15.3 16.6dc ≈ 12.8 16.1 17.8 19.3de ≈ 13 17 18 205 GB/T1228~1231-91 高强度大六角头螺栓连接副的扭矩系数螺纹规格M12 M16 M20 M22 M24 M27 M30P(KN) max 59 113 177 216 250 324 397min 49 93 142 177 206 265 329◆10.9S 高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。
钢结构高强度螺栓连接的设计、施工及验收规程
钢结构高强度螺栓连接的设计、施工及验收规程JGJ82-91主编单位：湖北省建筑工程总公司批准部门：中华人民共和国建设部施行日期：1992年11月1日关于发布行业标准《钢结构高强度螺栓连接的设计、施工及验收规程》的通知建标〔1992〕231号各省、自治区、直辖市建委（建设厅），计划单列市建委，国务院有关部、委：根据原国家建工总局（82）建工科字第14号文的要求，由湖北省建筑工程总公司主编的《钢结构高强度螺栓连接设计、施工及验收规程》，业经审查，现批准为行业标准，编号JGJ82-91，自一九九二年十一月一日起施行。
本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，其具体解释等工作由湖北省建筑工程总公司负责。
本标准由建设部标准定额研究所组织出版。
中华人民共和国建设部一九九二年四月十六日主要符号作用和作用效应F——集中荷载；M——弯矩；N——轴心力；P——高强度螺栓的预拉力；V——剪力。
计算指标——每个高强度螺栓的受拉、受剪和承压承载力设计值；f——钢材的抗拉、抗压和抗弯强度设计值；2——高强度螺栓的抗拉、抗剪和承压强度设计值；σ——正应力。
几何参数A——毛截面面积；An——净截面面积；I——毛截面惯性矩；S——毛截面面积矩；α——间距；D——直径；D0——孔径；L——长度；Lz——集中荷载在腹板计算高度边缘上的假定分布长度。
计算系数及其它n——高强度螺栓的数目；n1——所计算截面上高强度螺栓的数目；nf——高强度螺栓传力摩擦面数目；μ——高强度螺栓摩擦面的抗滑移系数；Ψ——集中荷载的增大系数。
第一章总则第1.0.1条为使在钢结构工程中，高强度螺栓连接的设计、施工做到技术先进、经济合理、安全适用、确保质量，制定本规程。
第1.0.2条本规程适用于工业与民用建筑钢结构工程中高强度螺栓连接的设计、施工与验收。
第1.0.3条高强度螺栓连接的设计、施工及验收，除按本规程的规定执行外，尚应符合《钢结构设计规范》（GBJ17）、《冷弯薄壁型钢结构技术规范》（GBJ18）及《钢结构工程施工及验收规范》（GBJ205）的有关规定。
