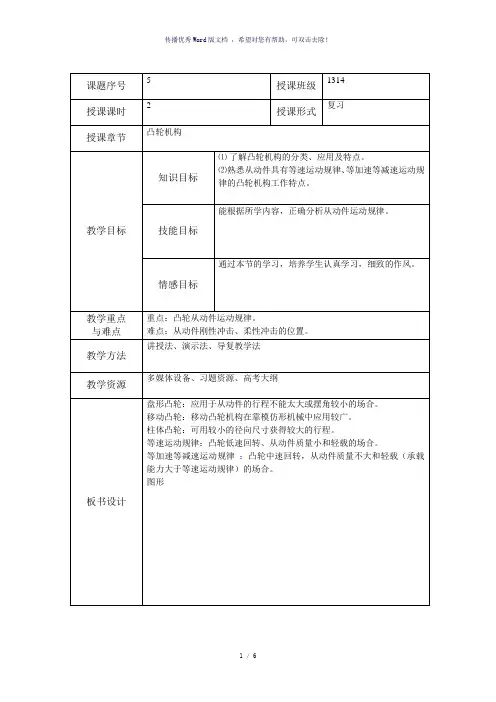

机械基础凸轮机构教案
机械基础凸轮机构教案-参考模板
教学环节与主要内容具体教学目标教学活动平底式：结构紧凑，润滑性能好，摩擦阻力小，适用于高速。
但不能与内凹的轮廓接触，因此运动规律受到一定限制，易形成油膜，受力最平稳。
曲面式：介于滚子和平底之间4、移动式：主动件连续回转→从动件往复直线移动摆动式：主动件连续回转→从动件往复摆动5、等速运动规律：凸轮低速回转、从动件质量小和轻载的场合。
等加速等减速运动规律：凸轮中速回转，从动件质量不大和轻载（承载能力大于等速运动规律）的场合。
6、等速运动规律：刚性冲击、产生原因：加速度突变产生位置：0°、90°、180°、270°为了避免刚性冲击，采用修正弧法避免。
4、从动件两个运动规律。
教师：点评学生：讲解课堂教学安排等加速等减速运动规律产生原因：加速度有限突变产生位置：0°、90°、270°、360°例：1）指出有刚性冲击位置的点：__________，柔性冲击位置的点：__________；（2）若改为滚子式从动件，则运动规律__________（改变，不改变）；（3）在推程运动过程中，若不发生自锁，则必须有___________5、通过所学知识解答习题。
教师：巡回指导学生：解题课堂教学安排教学环节与主要内容具体教学目标教学活动小结：小结从动件运动规律的分析和作图。
作业：单招练习。
6、通过所学知识解答习题。
教师：巡回指导学生：解题教学后记1、反思教学内容与高考的联系。
本知识点在高考中多年未考，值得引起关注。
2、反思教学习题的设置。
---精心整理，希望对您有所帮助。
机械原理课程教案—凸轮机构及其设计
机械原理课程教案—凸轮机构及其设计一、教学目标1. 让学生了解凸轮机构的定义、分类和应用。
2. 使学生掌握凸轮的轮廓曲线设计方法。
3. 培养学生分析、解决凸轮机构实际问题的能力。
二、教学内容1. 凸轮机构的定义及分类1.1 凸轮机构的组成1.2 凸轮机构的分类1.3 凸轮机构的应用2. 凸轮的轮廓曲线2.1 凸轮的轮廓曲线类型2.2 基圆、止点圆和顶点圆的概念2.3 凸轮轮廓曲线的设计方法3. 凸轮机构的设计步骤3.1 确定凸轮的类型和参数3.2 选择合适的凸轮材料3.3 设计凸轮的轮廓曲线3.4 计算凸轮的强度和寿命4. 凸轮机构的实际应用案例分析三、教学方法1. 采用讲授法，讲解凸轮机构的定义、分类和应用。
2. 利用多媒体演示法，展示凸轮机构的运动原理和设计方法。
3. 案例分析法，分析实际应用中的凸轮机构设计。
四、教学准备1. 教案、教材、多媒体课件。
2. 凸轮模型或图片。
五、教学过程1. 导入：简要介绍凸轮机构的定义和应用，激发学生的学习兴趣。
2. 讲解：详细讲解凸轮机构的分类、凸轮的轮廓曲线设计方法。
3. 演示：利用多媒体展示凸轮机构的运动原理和设计方法。
4. 实践：让学生分组讨论，分析实际应用中的凸轮机构设计案例。
6. 作业：布置相关练习题，巩固所学知识。
六、教学评估1. 课堂问答：通过提问方式检查学生对凸轮机构基本概念的理解。
2. 练习题：布置针对性的练习题，巩固学生对凸轮轮廓曲线设计和凸轮机构设计步骤的掌握。
3. 案例分析报告：评估学生对实际应用案例分析的能力，检查学生能否将理论知识运用到实际问题中。
七、拓展学习1. 介绍其他类型的凸轮机构，如摆动凸轮、复合凸轮等。
2. 探讨凸轮机构在现代机械设计中的应用和发展趋势。
八、课后作业1. 复习本节课的内容，重点掌握凸轮机构的分类、凸轮轮廓曲线的设计方法及设计步骤。
2. 分析课后练习题，加深对凸轮机构及其设计的理解。
九、课程回顾与展望2. 展望下一节课的内容，让学生对后续学习有所期待。
机械设计教案：凸轮机构的认识与盘形凸轮轮廓的设计
授课教案No任务3.1 凸轮机构的认识一、复习10分钟复习上次课学习内容二、教师导课与课程学习：（1）学习提示，教师介绍本任务的学习内容。
15分钟本项目以直动从动件的盘形凸轮机构为例，在从动件等速运动、等加速等减速运动、余弦加速度运动（简谐运动）规律条件下，分析了凸轮机构中存在的柔性冲击与刚性冲击。
教师介绍本任务的学习内容：凸轮机构的分类；常用术语；从动件的运动规律；凸轮机构的结构形式；常用材料及热处理（2）分小组学习: 40分钟3.1.1常用设备中的凸轮机构1. 凸轮机构的组成如图所示的凸轮机构是由凸轮、从动件和机架等三个基本构件组成的机构。
2.凸轮机构应用实例自动钻床进给机构、冲床凸轮机构等。
3.1.2凸轮机构的分类凸轮机构的类型很多，按凸轮和从动件的形状及其运动形式的不同，凸轮机构的分类方法有以下几种：1.按凸轮形状分类(1）盘形凸轮（2）移动凸轮。
（3）圆柱凸轮2.按从动件形式分类（1）尖顶从动件（2）滚子从动件（3）平底从动件从动件的结构形式3.按从动件的运动形式分类学生发言汇报、记录学习笔记学生发言汇报并记录学习笔记阅读教材和PPT、分组讨论、撰写发言提纲、学生发言汇报，课，记录学习笔记No（1）直动从动件直动从动件指相对于机架作直线往复移动的从动件，如图3.1.1中所示。
直动从动件又分为对心直动从动件和偏置直动从动件。
（2）摆动从动件：绕某一固定转动中心摆动的从动件。
4.按凸轮与从动件的锁合方式分类 （1）力锁合利用从动件的重力、弹簧力或其他外力使从动件与凸轮轮廓保持接触，（2）形锁合利用从动件和凸轮特殊的几何形状来维持接触，例如圆柱凸轮机构是利用滚子与凸轮凹槽两侧面的配合来实现形锁合。
3.1.3凸轮机构的常用术语如下：1.凸轮基圆与基圆半径b r2.凸轮的转角δ凸轮相对于某一位置转过的角度，称为凸轮转角δ。
具体包括推程运动角0δ、远停程运动角S δ回程运动角0′δ和近停程运动角Sδ'。

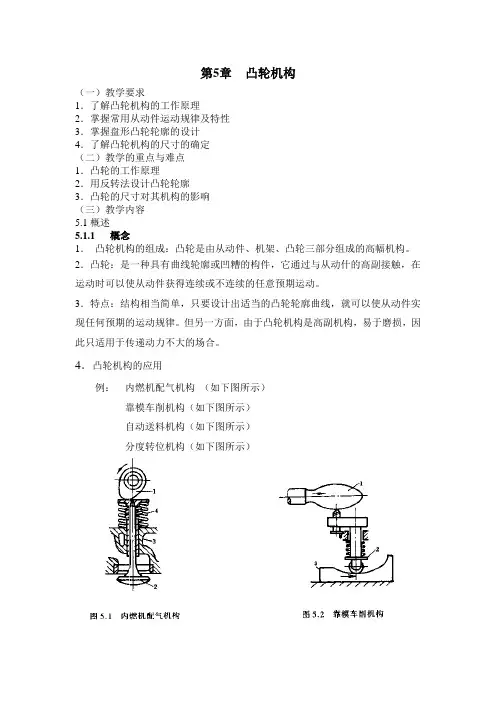

最新机械设计基础教案——第5章 凸轮机构
第5章凸轮机构（一）教学要求1．了解凸轮机构的工作原理2．掌握常用从动件运动规律及特性3．掌握盘形凸轮轮廓的设计4．了解凸轮机构的尺寸的确定（二）教学的重点与难点1．凸轮的工作原理2．用反转法设计凸轮轮廓3．凸轮的尺寸对其机构的影响（三）教学内容5.1概述5.1.1 概念1．凸轮机构的组成：凸轮是由从动件、机架、凸轮三部分组成的高幅机构。
2．凸轮：是一种具有曲线轮廓或凹糟的构件，它通过与从动什的高副接触，在运动时可以使从动件获得连续或不连续的任意预期运动。
3．特点：结构相当简单，只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任何预期的运动规律。
但另一方面，由于凸轮机构是高副机构，易于磨损，因此只适用于传递动力不大的场合。
4．凸轮机构的应用例：内燃机配气机构（如下图所示）靠模车削机构（如下图所示）自动送料机构（如下图所示）分度转位机构（如下图所示）5.1.2 凸轮机构的分类1、按照凸轮的形状分为：(1)盘形凸轮凸轮中最基本的形式。
凸轮是绕固定铂转动且向径变化的盘形零件，凸轮与从动件互作平面运动，是平面凸轮机构。
(2)移动凸轮可看作是回转半径无限大的盘形凸轮，凸轮作往复移动，是平面凸轮机构。
(3)圆柱凸轮可看作是移动凸轮绕在圆柱体上演化而成的，从动件与凸轮之间的相对运动为空间运动，是一种空间凸轮机构。
(4)曲面凸轮当圆柱表面用圆弧面代替时，就演化成曲面凸轮，它也是一空间凸轮机构。
2、按锁合方式的不同凸轮可分为：(1)力锁合凸轮，如靠重力、弹簧力锁合的凸轮等；(2)几何锁合凸轮，如沟槽凸轮、等径及等宽凸轮、共轭凸轮等。
3、按从动件型式分为：(1)尖顶从动件(2)滚子从动件(3)平底从动件根据从动件运动型式不同分为直动从动件和摆动从动件。
5.1.3 凸轮和滚子的材料凸轮机构的主要失效形式：磨损和疲劳点蚀要求凸轮和滚子的工作表面硬度高、耐磨并且有足够的表面接触强度。
对于经常受到冲击的凸轮机构还要求凸轮芯部有较强的韧性。
机械设计基础 第七版 第4章 凸轮机构
4.1.2 凸轮机构的分类
2 按从动件的端部结构分类
(2)滚子从动件 从动件端部装有可以自山转动 的滚子，滚子与凸轮轮廓之间为滚 动摩擦，耐磨损，可以承受较大的 载荷，故应用广泛，如图所示。
动画
4.1.2 凸轮机构的分类
2 按从动件的端部结构分类
(3)平底从动件
从动件的端部是一平底，这种
从动件与凸轮轮廓接触处在一定条
1
按凸轮形状分类
(3)圆柱凸轮 圆柱体的表面上具有曲线凹槽或端面上具有曲线轮廓，称为圆
柱凸轮。属于空间凸轮机构。
动画 圆柱凸轮机构
4.1.2 凸轮机构的分类
2 按从动件的端部结构分类
(1)尖顶从动件 从动件端部以尖顶与凸轮轮廓接 触，如图所示。这种从动件结构最简 单，尖顶能与复杂的凸轮轮廓保持接 触，因此理论上可以实现任意预期的 运动规律。尖顶从动件是研究其他类 型从动件凸轮机构的基础。由于尖顶 与凸轮是点接触，易磨损，故仅适用 于低速轻载的凸轮机构中。
4.1 凸轮机构的类型及应用 4.2 凸轮机构的从动件常用运动规律 4.3 盘形凸轮轮廓的设计方法 4.4 凸轮机构设计中应注意的问题 4.5 凸轮机构的常用材料和结构
4.1 凸轮机构的类型及应用
学习要点 •了解凸轮机构的组成、分类方法和在工程实际中的应用。
4.1.1 凸轮机构的应用和组成 4.1.2 凸轮机构的分类
4.1.2 凸轮机构的分类
1
按凸轮形状分类
(1)盘形凸轮
具有变化向径的盘状构件称为盘形凸轮。它是凸轮的基本形式。
内燃机配气机构
绕线机的凸轮机构
4.1.2 凸轮机构的分类
1
按凸轮形状分类
(2)移动凸轮 做移动的平面凸轮。可看作是当转动中心在无穷远处时盘形凸
凸轮机构(汽车机械基础教案)
二、填空题
1、凸轮机构由———— 、 ————和 ————三个基本构件组成。 2、凸轮机构的从动件通常有———— 、 ————和 ————三种形 式。
三、判断题
1、铰链四杆机构两连架杆中一个为曲柄，另一个为摇杆的铰链四杆机 构，称为曲柄摇杆机构。（ ） 2、双曲柄机构中，通常主动曲柄作匀速转动，从动曲柄作同向匀速转 动。（ ） 3、铰链四杆机构存在曲柄的条件：最短杆与最长杆长度之和小于或等 于其余两杆长度之和，并且最短杆为机架或连架杆。（ ）
识别汽车常用机构
任务二 认机构由 凸轮、从动件和 机架三个基本构 件组成。 图6-22所示 为内燃机配气机 构。
二、凸轮机构的分类
凸轮机构的类型很多，通常按凸轮和从动件的几何形状及运动类型 分类。 1．按凸轮形状分类 （1）盘形凸轮 盘形凸轮是一种外缘或凹槽具有变化半径的盘形 构件，如图6-22所示的内燃机配气机构。 （2）圆柱凸轮 圆柱凸轮是一种在圆柱面上开有曲线凹槽或在圆 柱端面上制出曲线轮廓的构件，如图6-23所示为缝纫机拉线机构。
（3）移动凸轮
如图6-24所示为自动机床靠模机构。
盘形凸轮和移动凸轮与从动件之间的相对运动为平面运动，属于 平面凸轮机构；而圆柱凸轮与从动件之间的相对运动不在平行平面内， 属于空间凸轮机构。
2． 按从动件形式分类 （如图6-25所示） （1）尖顶从动件 （2）滚子从动件 （3）平底从动件 此外，凸轮可按从动件的运动类型分为直动从动件和摆动从动件。
复习试题
一、选择题
1、铰链四杆机构中与机架相连，并能实现360°旋转的构件是—— ———。 A、曲柄 B、连杆 C、摇杆 D、机架
2、铰链四杆机构中与机架相连，只能在一定角度内进行摆动的构件 是————。 A、曲柄 B、连杆 C、摇杆 D、机架
机械基础凸轮机构教案
机械基础凸轮机构教案第一章：凸轮机构概述1.1 凸轮机构的定义凸轮机构是由凸轮、从动件和机架组成的机械传动机构。
凸轮是具有曲线轮廓或凹槽的旋转构件，用于转换转动运动为线性或其他形式的运动。
1.2 凸轮的分类按形状分类：盘形凸轮、移动凸轮、圆柱凸轮等。
按工作原理分类：正凸轮、逆凸轮、复合凸轮等。
1.3 凸轮机构的特点和应用特点：简单、紧凑、易于控制和调节。
应用：印刷机械、包装机械、机床、汽车等。
第二章：凸轮的轮廓设计2.1 凸轮轮廓的基本参数基圆半径：凸轮与从动件接触点的圆的半径。
顶圆半径：凸轮最高点或最低点的圆的半径。
工作圆半径：凸轮轮廓的最小圆的半径。
2.2 凸轮轮廓的计算按运动规律计算：正弦、余弦、直线等运动规律。
按压力角计算：凸轮轮廓的压力角与基圆压力角的关系。
2.3 凸轮轮廓的设计方法按运动要求设计：确定凸轮的升程、降程和回程。
按力学要求设计：计算凸轮的强度和刚度。
按加工要求设计：选择合适的加工方法和刀具。
第三章：凸轮机构的从动件设计3.1 从动件的分类和特点按形状分类：摆动从动件、直线从动件、滚子从动件等。
按驱动方式分类：曲柄摇杆机构、摆线机构、蜗轮蜗杆机构等。
3.2 从动件的设计要点确定从动件的运动规律和运动要求。
选择合适的从动件形状和尺寸，满足力学和运动要求。
考虑从动件与凸轮的接触条件和磨损情况。
3.3 从动件的设计实例以摆动从动件为例，介绍其设计步骤和注意事项。
分析不同形状和尺寸的从动件对凸轮机构性能的影响。
第四章：凸轮机构的动力特性4.1 凸轮机构的压力角和啮合角压力角：凸轮和从动件接触点处的压力角。
啮合角：凸轮和从动件啮合点处的啮合角。
4.2 凸轮机构的动态特性冲击和振动：凸轮和从动件的接触冲击和振动。
传动误差：凸轮和从动件的啮合误差。
4.3 凸轮机构的动力分析和优化分析凸轮机构的动力特性对整个机械系统的影响。
优化凸轮的形状和参数，减小冲击和振动，提高传动效率。
第五章：凸轮机构的应用实例5.1 印刷机械中的凸轮机构介绍印刷机械中凸轮机构的作用和应用。
机械设计基础第五章
3.余弦加速度运动规律
从动件加速度按余弦规律变 化的运动规律。 在推程始末点处仍存在“软 冲”，因此只适用于中、低速。 但若从动件作无停歇的升— 降—升型连续运动，则加速度曲 线为光滑连续的余弦曲线，消除 了“软冲”，故可用于高速。
4、正弦加速度运动规律
从动件加速度按正 弦规律变化的运动规律。 运动特征：没有冲击， 故可用于高速。
3.按锁合方式分
（1）力锁合凸轮机构 依靠重力、弹簧力或其他外力来 保证锁合，如内燃机配气凸轮机构。
（2）形锁合凸轮机构 依靠凸轮和从动件几何形状来锁合。
4.按从动件相对机架的运动方式分
（1）移动从动件凸轮机构 按其从动件导路是否通过凸 轮回转中心分为对心移动从动件和偏置移动从动件凸轮 机构。 （2）摆动从动件凸轮机构
移动从动件
摆动从动件
二、常用的从动件运动规律
（一）平面凸轮机构的基本尺寸及运动参数
一对心直动尖顶从动件盘 形凸轮机构，凸轮上有一最小 向径，以最小向径r。为半径 所作的圆称凸轮基圆，r。称 基圆半径，凸轮以等角速度ω1 逆时针转动。凸轮机构运动过 程如下：
升—停—降—停
凸轮机构的运动过程
（二）常用的从动件运动规律
一、概述
（一）凸轮机构的应用 1. 组成
凸轮机构由凸轮1、从动件2、机 架3三个基本构件组成，是一种高副 机构。其中凸轮是一个具有曲线轮 廓或凹槽的构件，通常作连续等速 转动，从动件则在凸轮轮廓的控制 下按预定的运动规律作往复移动或 摆动。
2. 特点： 优点:只要正确地设计和制造出凸轮的轮廓曲线，就能实 现从动件所预期的复杂运动规律的运动；凸轮机构结构
（一）凸轮机构的压力角
压力角：不计摩擦时，凸轮对 从动件的作用力（法向力）与从 动件上受力点速度方向所夹的锐 角。 将从动件所受力F分解为两个 力：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械基础凸轮机构教案 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
课堂教学安排
课堂教学安排
平底式：结构紧凑，润滑性能好，摩擦阻
力小，适用于高速。
但不能与内凹的轮廓
接触，因此运动规律受到一定限制，易形
成油膜，受力最平稳。
曲面式：介于滚子和平底之间
4、移动式：主动件连续回转→从动件往复
直线移动
摆动式：主动件连续回转→从动件往复摆
动
5、等速运动规律：凸轮低速回转、从动件
质量小和轻载的场合。
等加速等减速运动规律：凸轮中速回转，
从动件质量不大和轻载（承载能力大于等
速运动规律）的场合。
6、等速运动规律：
刚性冲击、产生原因：加速度突变
产生位置：0°、90°、180°、270°
为了避免刚性冲击，采用修正弧法避免。
4、从动件两个运
动规律。
教师：点评
学生：讲解
课堂教学安排
教学环节与主要内容具体教学目标教学活动
等加速等减速运动规律
产生原因：加速度有限突变
产生位置：0°、90°、270°、360°
例：1）指出有刚性冲击位置的点：
__________，柔性冲击位置的点：
__________；
（2）若改为滚子式从动件，则运动规律__________（改变，不改变）；
（3）在推程运动过程中，若不发生自锁，则必须有___________5、通过所学知识
解答习题。
教师：巡回指
导
学生：解题
课堂教学安排
教学环节与主要内容具体教学目标教学活动
小结：
小结从动件运动规律的分析和作图。
作业：
单招练习。
6、通过所学知识
解答习题。
教师：巡回指
导
学生：解题
教学后记1、反思教学内容与高考的联系。
本知识点在高考中多年未考，
值得引起关注。
2、反思教学习题的设置。
