二次元测量作业指导书
二次元操作指导书
二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。
3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。
3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。
3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。
4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。

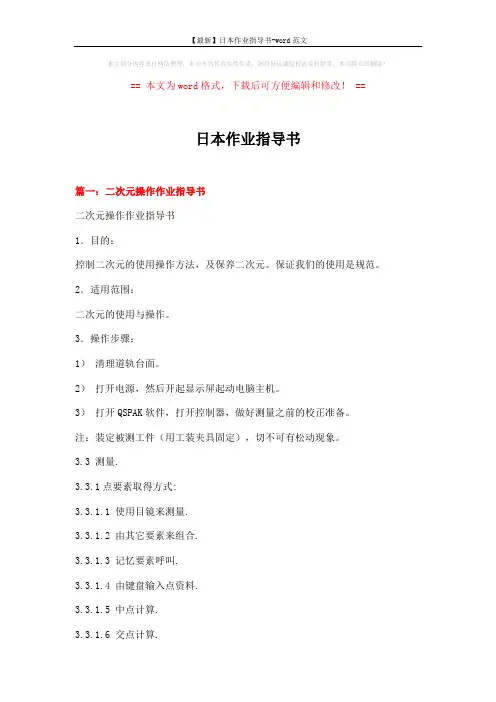

【最新】日本作业指导书-word范文 (13页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==日本作业指导书篇一：二次元操作作业指导书二次元操作作业指导书1．目的：控制二次元的使用操作方法，及保养二次元。
保证我们的使用是规范。
2．适用范围：二次元的使用与操作。
3．操作步骤：1）清理道轨台面。
2）打开电源，然后开起显示屏起动电脑主机。
3）打开QSPAK软件，打开控制器，做好测量之前的校正准备。
注：装定被测工件（用工装夹具固定），切不可有松动现象。
3.3 测量.3.3.1点要素取得方式:3.3.1.1 使用目镜来测量.3.3.1.2 由其它要素来组合.3.3.1.3 记忆要素呼叫.3.3.1.4 由键盘输入点资料.3.3.1.5 中点计算.3.3.1.6 交点计算.3.3.2线要素取得方式:3.3.2.1 使用目镜来测量.3.3.2.2 由其它要素来组合.3.3.2.3 记忆要素呼叫.3.3.2.4 由键盘输入点资料.3.3.2.5 中线计算.3.3.2.6 切线计算3.3.2.7 并行线复制结要素.3.3.2.8 交线计算.3.3.3圆要素取得方式:3.3.3.1 使用目镜来测量.3.3.3.2 由其它要素来组合.3.3.3.3 记忆要素呼叫.3.3.3.4 由键盘输入点资料.3.3.3.5 切圆计算-2.线间.3.3.3.6 交圆计算(一)-2. 要素相切。
3.3.3.7交圆计算(二)圆锥上。
3.3.3.8 交圆计算.（三）球上。
ISO/TS16949:201X内审员培训班培训热线：0752-******* 2279690 杨小姐客服QQ：316507406 E-Mail: qs100@ISO/TS16949:201X内审员培训班下载报名表内训调查表【课程描述】ISO/TS16949是国际标准化组织制订的汽车行业品质系统要求技术规范，ISO/TS16949：201X是由国际汽车工作小组（IATF）以及日本汽车制造协会(JAMA),在ISO/TC176质量管理和质量保证技术委员会的支持下共同制定，201X 年6月15日正式发布；本课程采取实际案例互动式教学能让所有学员高度参与，让学员能深入理解ISO/TS 16949：201X技术规范，将他们自己的ISO9001或其它质量管理体系、JIT精益生产等知识补充或转换到ISO/TS 16949，并掌握针对ISO/TS 16949：201X技术规范进行内审的产品、过程与体系审核原理和技巧。
二次元影像测量仪作业指导书
文件名称二次元影像仪测量仪作业指导书页次第2 页共 7页发行日期2018.01.20编制审核批准6、软件操作界面说明6.像素校正6.1第一次使用软件或机器进行测量时, 或镜头的倍率变化后, 一定要进行像素校正。
像素校正的目的是为了让测量结果更准确。
6.2像素校正必须符合以下条件:6.2.1镜头的倍率不变;6.2.2必须使用圆测量工具6.2.3校正的顺序必须是: 沿影像区的四个角落, 顺时针或逆时针校正。
6.2.4圆不能太大, 也不太小, 占屏幕的 1/8 最好。
文件名称二次元影像仪测量仪作业指导书页次第3 页共 7页发行日期2018.01.20编制审核批准6.3像素校正的步骤如下: (校正顺序以右下－右上－左上－左下为例)6.3.1将校正片放在工作台上, 对焦清晰后, 移动X,Y轴找到校正片上的某一圆, 先将圆移到画面的右下方, 在影像窗口弹右键, 在弹出的菜单中, 选择＂像素校正＂(状态提示栏将显示: 像素校正, 第1次)后, 然后用鼠标左键在圆的中间单击一下（如图一）。
6.3.2状态栏上会显示,”像素校正, 第2步”, 移动Y轴, 将此圆移到影像区的右上方（如图二）, 然后用鼠标右键在圆的中间单击一下, 完成测量.6.3.3状态栏上会显示,”像素校正, 第3步”, 移动X轴, 将此圆移到影像区的左上方（如图三）, 然后用鼠标右键在圆的中间单击一下,完成测量。
6.3.3状态栏上会显示,”像素校正, 第4步”, 移动Y轴, 将此圆移到影像区的左下方（如图四）, 然后用鼠标右键在圆的中间单击一下, 完成测量。
图一图二文件名称二次元影像仪测量仪作业指导书页次第4 页共 7页发行日期2018.01.20编制审核批准图三图四6.3.4此时, 会弹出如下对话框, 保存像素校正的数据。
这里输入的名称要注意了, 一定要输入数字, 如:0.7、1.0、2.0、2.5等等, 不能输入字符之类的, 如 A0.7x,等等, 因为软件中要这个数据去计算影像的屏幕放大倍率。
(优选)二次元作业指导书
一、二次元影像测量仪工作原理：
二次元影像测量仪使用本身的硬件（CCD，目镜，物镜数据 线，视频采集卡）将所能捕捉到的图像通过数据线传输到电脑的 数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠 标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完 成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为 动态测量设备。如果配置合乎要求，设备绝对不会产生图像滞后 现象。因工件大小而议，工作台可以选择不同行程。光源亮度可 调，可以在各种光线条件下选择最合适的光源亮度。
绿色为选取框， 黑色为玻璃边缘
Page 1
注意事项： 1）完成长边后，要重新按照①②③顺序点击选视觉工具功能键，完成短 边的图框作图。如果未重新点选，就会出现斜线情况。 2）做图标时尽量将图标中间线与相交直线重合，箭头指向方向由玻璃白 色区域向玻璃边部区域，这样可以减少干扰（如左下边图形）。 3）所做图像不能超出电脑画图框区域。（如右下图为图像超出情况）
Z轴运动控制
Page 1
6、找到玻璃边缘位置后，依此点（按照①②③顺序）选视觉工具功能键 的直线连接工具、直线扫描工具 、多点拟合工具 ，点选后各工具出现下
凹式（如左下边图形），点选后放在长边边部点击，边部出现4L型形状图 标（如右下边图形）。
③
① ②
4L图标
Page 1
7、在完成视觉工具功能键选取后，系统会预设点数，也就是两点成线、 三点组成圆或圆弧等等（输入越多点会得到越精确的量测值），常规操 作为长边选择三点即长边的中间和两个边部，短边选取两点即可（边部 先找到圆弧处，然后再向边部退）。每个边完成后必须重新选择视觉工 具功能键（重复6操作步骤），即建立直线1、直线2、直线3、直线4。
YF-3020操作指导书
3020二次元作业指导书影像测量大致分为三种方式：轮廓测量，表面测量，Z轴测量1．轮廓测量：顾名思义就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，主被测边线更加清，有利于测量。
2．表面测量：表面测量可以说是影像测量的主要功能，凡是能看到的物体表面圆形尺寸，在表面光源照明下，影像测量仪几乎全部能测量，例如，电路板上的线路铜箔尺寸，IC电路等。
当被测物体是黑色塑料，橡胶时，影像测量仪也能轻易测量其尺寸。
3．Ｚ轴测量：当配上高倍物镜，有足够瞄准与定位精度时，影像测量仪就可以作Ｚ轴测量，如测量工件的台阶高度，暗孔尝试，测量时使用表面光照明。
影像测量仪是一种光，电，机一全化的精密测量仪器，需要有经常和良好的维护和保养，以保持仪器良好的使用状态。
这样才可以保持仪器原有的精密度和秘延长仪器的寿命。
4． 仪器应放在清洁干燥的室内（室温22℃±3℃，温度低于60％）避免光学零件表面汗损，金属零件生锈，尘埃杂物落入运动导轨，影响仪器性能。
5． 仪器使用完毕，工作面应随时擦拭干净，最好再罩防尘套。
6． 仪器的传动机构及运动导轨，应定期上润滑油，和机构运动顺畅，保持良好的使用状态。
7． 玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机剂擦拭油漆表面，否则会使油漆表面失去光泽。
8． 仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。
9． 仪器精密部件，如原影像系统，工作台，光学尺以用Z轴传动机构等均需精密调校，所有调节螺丝也坚固丝均已固定，客户请勿自行拆卸，如有问题通知厂商，自行拆卸造成仪器故障或精度降低，不属保修范围。
10． 仪器的数据入理器，工作台与光学尺的误差输了精确补偿，请勿自行更改，否则会产生错误的测量结果。
11． 仪器所有电器接插件一般不要拔下，如已拔掉，则必须按标记插回并拧紧螺丝，不正确的接插，轻则影响仪器功能，重则可以能损坏。
二次元操作指导书
版本
追 加 及 修 订 内 容
信息来源/日期
修订人/日期
43保养及检查ok后先打开电源开关rowermachine打开黑色按钮的主机开关power打开后会看到system1和power电源指示灯亮接着在电脑桌面上找到easson2d测量软件然后双击此测量软件图标打开进入untitledeasson2d软件方可测量
中德精密模具制品（深圳）有限公司
文件种类：作业指导书 版 本： A 作成： 文件编号：WI-C-1051 页 码：1 / 2 确认： 文件名称：二次元操作指导书 生效日期：2007/04/22 审核： 1．目 的 确保产品数据的准确性以及二次元使用方法的规范性。 2．适用范围 针对本公司塑胶产品和模具零件的测量。 3．环境条件 温度：20~25°C 湿度：≤70% 4．操作步骤 4.1首先拿无水酒精，用无尘纸将二次元工作台面、电脑、二次元玻璃平面、 镜头等其它位置擦拭干净，保持时时清洁。 4.2 然后检查二次元X轴、Y轴、的运行轨道是否润滑。Z轴探头是否正常。 4.3 保养及检查OK后，先打开电源开关ROWER和MACHINE→打开黑色按钮 的主机开关POWER→打开后会看到SYSTEM、1和POWER电源指示灯亮→接着在 电脑桌面上找到Easson 2D测量软件，然后双击此测量软件图标→打开进入 Untitled-Easson 2D软件，方可测量。 4.4 根据图纸、产品形状与测量基准，选择相应的测量治具。在我们选择 治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定 牢固，测量的光线度要调清晰，目视测量基准线的时候，要保持平视；用探头 测量时，Z轴下降力度要均匀，速度不太快，慢慢下移，探头碰到产品后，听 到“嘀”响声后，不要再下降Z轴；
版本 追 加 及 修 订 内 容 信息来源/日期 修订人/日期
二次元影像测量仪作业指导书
一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪，设备型号：YVM-3020BSPC。
2.2 适用于本公司相关型号的仪器。
2.3 生产厂商：三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。
五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄二次元影像测量仪操作指导书2 57 3 14865.2软件的运用5.2.1打开运用软件。
5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下空格键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。
5.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。
（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。
5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。
（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.6角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。
影像测绘仪(二次元)操作指导书
三、操作方法：
1、打开测绘仪总电源开关POWER及LIGHT POWER；
2、选择好测量时所用的放大倍数镜头,再用鼠标左键点击M”中选择镜头所放大的倍数,再按“确定”;
3、将被测物置放于工作台上，调节Z轴焦距手柄使被测物图像显示最清晰;
四、保养方法：
1、工作平台上的玻璃、放大镜均不可用手或布擦试，要用脱脂棉擦试;
2、机台部分,外表经常擦试,保持清洁;
3、必须定期给仪器加润滑油,以保调节手柄之灵敏.
f、点到线标注：可标注任意点到直线的垂直距离,并可快照下来保存图形、图像及标注数据;
g、测量角度：可以标注任意两条非平行线之间的夹角,并可快照下来保存图形、图像及标注数据;
h、文字标注：可在画面任意处标注所画图形或标尺的详细说明,并可快照下来保存图形、图像及标数据;
5、详细操作方法,请参照《SOV-1510M软件操作说明书》.
影象测绘仪使用及维修保养指示书
编制人
审核人
批准人
日期
日期
日期
文件修改记录
文件编号
修改版本
修改页数
修改内容描述
修改人
批准人
生效日期
SOP-QR-067
AO
/
首次发行
/
一、目的：
为了规范操作方法,正确使用及保养测试制备,避免损坏、增加测试准确度.
二、使用范围：
1．测量圆弧、圆的半径、直径.
2、测量角度、顶点的位置.
4、标注菜单功能：
a、线性标注：可按坐标系的X、Y方向标注任意两点的X、Y向的线性距离;
b、对齐标注：可以标注任意两点之间的距离;
c、坐标点标注：可标注任意点在客户坐标系中的X、Y坐标位置;
