高二物理恒定电流
高二物理：恒定电流知识点归纳
高二物理：恒定电流知识点归纳一、电流1. 电流的形成：电荷的定向移动形成电流只要导线两端存在电压，导线中的自由电子就在电场力的作用下，从电势低处向电势高处定向移动，移动的方向与导体中的电流方向相反．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导线内的电场线保持和导线平行。
2. 电流的宏观表达式：I=q/t，适用于任何电荷的定向移动形成的电流。
3. 电流的微观表达式：I=nqvS（n为单位体积内的自由电荷个数，S为导线的横截面积，v为自由电荷的定向移动速率）。
二、电动势1. 物理意义：表示电源把其它形式的能（非静电力做功）转化为电能的本领大小。
电动势越大，电路中每通过1C电量时，电源将其它形式的能转化成电能的数值就越多。
2. 定义：在电源内部非静电力所做的功W与移送的电荷量q的比值，叫电源的电动势，用E 表示。
定义式为：E = W/q。
【关键一点】①电动势的大小由电源中非静电力的特性（电源本身）决定，跟电源的体积、外电路无关。
②电动势在数值上等于电源没有接入电路时，电源两极间的电压。
③电动势在数值上等于非静电力把1C电量的正电荷在电源内从负极移送到正极所做的功。
3. 电源（池）的几个重要参数①电动势：它取决于电池的正负极材料及电解液的化学性质，与电池的大小无关。
②内阻（r）:电源内部的电阻。
③容量：电池放电时能输出的总电荷量．其单位是：A·h，mA·h。
【关键一点】对同一种电池来说，体积越大，容量越大，内阻越小。
三、部分电路欧姆定律1. 内容：导体中的电流跟导体两端电压成正比，跟导体的电阻成反比．2. 公式：3. 适用条件：金属导电或电解液导电、不适用气体导电．4. 图像【关键一点】I-U 曲线和U-I 曲线的区别：对于电阻一定的导体，图中两图都是过原点的直线，I-U图像的斜率表示电阻的倒数，U-I图像的斜率表示电阻。
还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线是一条曲线。
高二物理第九章知识点总结：恒定电流
高二物理第九章知识点总结：恒定电流第九章恒定电流一、电流：电荷的定向移动行成电流。
产生电流的条件：自由电荷；电场；电流是标量，但有方向：我们规定：正电荷定向移动的方向是电流的方向；注：在电源外部，电流从电源的正极流向负极；在电源的内部，电流从负极流向正极；电流的大小：通过导体横截面的电荷量Q跟通过这些电量所用时间t的比值叫电流I表示；数学表达式：I=Q/t；电流的国际单位：安培A常用单位：毫安A、微安uA；1A=103A=106uA二、欧姆定律：导体中的电流跟导体两端的电压U成正比，跟导体的电阻R成反比；定义式：I=U/R;推论：R=U/I；电阻的国际单位时欧姆，用Ω表示；Ω=103Ω,1Ω=106Ω;伏安特性曲线：三、闭合电路：由电源、导线、用电器、电键组成；电动势：电源的电动势等于电源没接入电路时两极间的电压；用E表示；外电路：电源外部的电路叫外电路；外电路的电阻叫外电阻；用R表示；其两端电压叫外电压；3、内电路：电源内部的电路叫内电阻，内点路的电阻叫内电阻；用r表示；其两端电压叫内电压；如：发电机的线圈、干电池内的溶液是内电路，其电阻是内电阻；电源的电动势等于内、外电压之和；E=U内+U外；U外=RI；E=I四、闭合电路的欧姆定律：闭合电路里的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比；数学表达式：I=E/当外电路断开时，外电阻无穷大，电源电动势等于路端电压；就是电源电动势的定义；3、当外电阻为零时，因内阻很小，电流很大，会烧坏电路；五、半导体：导电能力在导体和绝缘体之间；半导体的电阻随温升越高而减小；六：导体的电阻随温度的升高而升高，当温度降低到某一值时电阻消失，成为超导；。

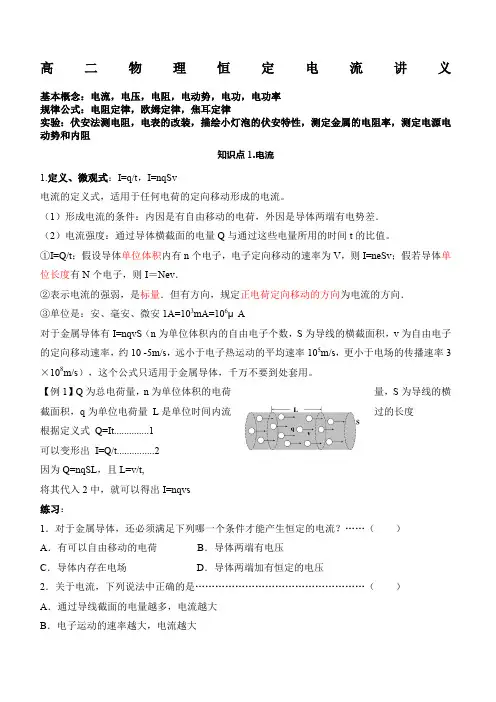

高二物理《恒定电流》讲义
高二物理恒定电流讲义基本概念：电流，电压，电阻，电动势，电功，电功率规律公式：电阻定律，欧姆定律，焦耳定律实验：伏安法测电阻，电表的改装，描绘小灯泡的伏安特性，测定金属的电阻率，测定电源电动势和内阻知识点1.电流1.定义、微观式：I=q/t，I=nqSv电流的定义式，适用于任何电荷的定向移动形成的电流。
（1）形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差．（2）电流强度：通过导体横截面的电量Q与通过这些电量所用的时间t的比值。
①I=Q/t；假设导体单位体积内有n个电子，电子定向移动的速率为V，则I=neSv；假若导体单位长度有N个电子，则I＝Nev．②表示电流的强弱，是标量．但有方向，规定正电荷定向移动的方向为电流的方向．③单位是：安、毫安、微安1A=103mA=106μA对于金属导体有I=nqvS（n为单位体积内的自由电子个数，S为导线的横截面积，v为自由电子的定向移动速率，约10 -5m/s，远小于电子热运动的平均速率105m/s，更小于电场的传播速率3×108m/s），这个公式只适用于金属导体，千万不要到处套用。
【例1】Q为总电荷量，n为单位体积的电荷量，S为导线的横截面积，q为单位电荷量L是单位时间内流过的长度根据定义式Q=It (1)可以变形出I=Q/t (2)因为Q=nqSL，且L=v/t,将其代入2中，就可以得出I=nqvs练习：1．对于金属导体，还必须满足下列哪一个条件才能产生恒定的电流？……（）A．有可以自由移动的电荷B．导体两端有电压C．导体内存在电场D．导体两端加有恒定的电压2．关于电流，下列说法中正确的是……………………………………………（）A．通过导线截面的电量越多，电流越大B．电子运动的速率越大，电流越大C．单位时间内通过导体截面的电量越多，导体中的电流越大D．因为电流有方向，所以电流是矢量知识点2.电阻、电阻定律1.电阻:加在导体两端的电压与通过导体的电流强度的比值.R=U/I,导体的电阻是由导体本身的性质决定的,与U.I无关.2.电阻定律导体的电阻R跟它的长度l成正比，跟它的横截面积S成反比：R＝ρL/S。
高二物理竞赛恒定电流课件
存在下述主要性质及相互关系 导体的电势差是靠什么力产生和维持的？
i lim q dq(t)
t0 t
dt
2. 电流密度矢量 方向：正载流子运动方向
大小：通过垂直于载流子运动方向的单位
面积的电流强度
I
dI
j
dS
dI
jdS
8-1 恒定电流
恒定电流：通过任一导体截面的电流强度
不随时间变化的电流 一、电流的形成
电流：大量带电粒 I
子的定向运动
E
形成电流的带电粒子统称为载流子
传导电流形成的条件： (1)导体内必须有可以移动的电荷 (2)导体两端有电势差，即电压
电流方向：正电荷定向运动的方向 电流是标量，其方向只是指流向而已
二、电流强度 电流密度
1. 电流强度
电流强度：单位时间内通 ：导体的电导率，单位为
的电流，称为恒定电流（又称稳恒电流）
方向：正载流子运动方向
过某截面的电量 通过 的电流
若导体不均匀，怎样描述其中的电流分布情况？ 电流是标量，其方向只是指流向而已
在电流恒定的导体中，存在什么样的电场？
——欧姆定律的微分形式 电流密度与电荷的运动 方向：正载流子运动方向 导体内部的恒定电场 与电流密度 每秒从 内向外流出的电荷量 方向：正载流子运动方向
处材料的导电性质有关，与导体的形状、 大小无关 (2)欧姆定律是电场在一段导体内引起的总效 果的表示 欧姆定律微分形式反映了导体中电流的分 布情况
j E
定律浅释
j
enu
恒定电流
场
恒定电场与静电场的异同 导体的电势差是靠什么力产生和维持的？ 电流密度与电荷的运动 导体的电势差是靠什么力产生和维持的？ (2)欧姆定律是电场在一段导体内引起的总效果的表示 (1)某点处的电流密度只与该点的场强及该点处材料的导电性质有关，与导体的形状、大小无关 电流密度与电荷的运动 恒定电场是存在于恒定电流通过的导体内部和导体外部的电场。 导体内部的恒定电场 与电流密度 分布 恒定电场是存在于恒定电流通过的导体内部和导体外部的电场。 方向：正载流子运动方向 通过 的电流 (1)导体内必须有可以移动的电荷 (2)欧姆定律是电场在一段导体内引起的总效果的表示 电流密度与电荷的运动 电流强度：单位时间内通过某截面的电量
高二物理(22.恒定电流基本概念与基本规律)
二、：电流通过导体产生的热量跟 电流的二次方成正比， 电流的二次方成正比，跟导体的电阻及 通电时间成正比。 通电时间成正比。 表达式_____ （2）表达式_____ 变式表述______ （3）变式表述______ 电流通过纯电阻电路做功时， ①电流通过纯电阻电路做功时，所做的功 等于电流通过这段电路时产生的热量； 等于电流通过这段电路时产生的热量； 电流通过非纯电阻电路做功时， ②电流通过非纯电阻电路做功时，电功 W=Q+W其他
2．关于闭合电路,下列说法正确的是( ) 关于闭合电路,下列说法正确的是( 电源短路时, A. 电源短路时,放电电流为无限大 电源短路时, B. 电源短路时,内电压等于电源电动势 用电器增加时, C. 用电器增加时, 路端电压一定增大 把电压表直接和电源连接时, D. 把电压表直接和电源连接时, 电压 表的示数总小于电源电动势
二、基本定律
4．闭合电路的欧姆定律 内容： （1）内容：闭合电路的电流跟电源的电动势 成正比，跟内、外的电阻之和成反比。 成正比，跟内、外的电阻之和成反比。 表达式_______ （2）表达式_______ 变式表述： （3）变式表述： 电动势等于内外电路电势降落之和， ①电动势等于内外电路电势降落之和，表达 式_______ 路端电压，也叫外电压， ②路端电压，也叫外电压，U外=_____
一、基本概念
门电路： 3．门电路：处理数字信号的电路 叫数字电路， 叫数字电路，数字电路主要是研 究电路的逻辑功能， 究电路的逻辑功能，数字电路中 最基本的电路是门电路， 最基本的电路是门电路，包括 门和“ “与”门、“或” 门和“非”门， 不同的门电路反映不同的逻辑关 系。
二、基本定律
1．欧姆定律 内容： （1）内容：导体中的电流跟它两端的 电压成正比，跟它的电阻成反比。 电压成正比，跟它的电阻成反比。 表达式______ （2）表达式______ 适用条件： （3）适用条件：适用于金属导体和电 解液导电，不适用于气体导电。 解液导电，不适用于气体导电。 （4）变式表达________ 变式表达________
高二物理关于恒定电流的知识点(合集6篇)
高二物理关于恒定电流的知识点〔合集6篇〕篇1：高二物理恒定电流知识点总结 1.电流强度：I=q/t{I:电流强度(A)，q:在时间t内通过导体横载面的电量(C)，t:时间(s)｝2.欧姆定律：I=U/R{I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝3.电功与电功率：W=UIt，P=UI{W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝4.纯电阻电路中：由于I=U/R，W=Q，因此W=Q=UIt=I2Rt=U2t/R5.焦耳定律：Q=I2Rt{Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝6.电总动率、电输出功率、电效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流(A)，E:电电动势(V)，U:路端电压(V)，η：电效率｝7.电阻、电阻定律：R=ρL/S{ρ：电阻率(Ω?m)，L:导体的长度(m)，S:导体横截面积(m2)｝8.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U内+U外{I:电路中的总电流(A)，E:电电动势(V)，R:外电路电阻(Ω)，r:电内阻(Ω)｝9.电路的串/并联串联电路(P、U与R成正比)并联电路(P、I与R成反比)高二物理学习方法指导预习通读一遍教材，去理解和承受新的物理概念，找到它的特点，提早知道公式和定理等。
把不明白的地方作记号，等后面深化学习时解决或者问教师。
新旧知识是一个继承关系，并不是割裂独立的。
预习新知识的时候，要联络前面学过的知识，发现哪里不会不明白不清楚，要赶紧补回来，因为教师默认你已经会啦!扫除这些“绊脚石”，才能立即理解课堂上教师讲的新课。
预习也要注意时间和效率，一般优先预习自己不擅长的科目，回绝苦思冥想(其实是在发愣?)，完全可以把问题留到上课听讲的时候解决!尝试自己画出知识点脉络图，可以全面理解整本书的知识点和考点。
听课课堂是学习的主要场所，听课是学习的主要过程，听课的效率如何，决定着学习的主要状况。
高二物理 恒定电流
高二物理 恒定电流【教学结构】一、欧姆定律：R U I =，必须注意：U 为加在电阻两端的电压。
I 为流过电阻中的电流强度。
电压：就是导体两端的电势差，在导体中存在电场，在电场作用下电荷定向移动形成电流。
电压单位：伏特（V ）U=10V ，表示导体中通过1库仓电量电场力要做10焦的功，即电流要做10焦的功。
电流强度：表示电流强弱的物理量。
定义为tq I =，即单位时间通过导体横截面电量单位：安培A ，毫安mA ，微安A μ。
电阻：导体对电流阻碍作用，单位 欧姆Ω，千欧K Ω，兆欧M Ω，1M Ω=106Ω二、电阻定律：sl ρR =，在温度不变时，导线电阻跟它的长度成正比，跟它的横截面积成反比。
电阻率：ρ表示材料导电性能的物理量。
单位Ωm ，实用单位Ω(mm)2/m ，金属材料电阻率随温度计高而增大。
温度降低到绝对零度材料电阻率降低到零，这种现象称超导现象。
一般情况下，不考虑温度对电阻影响，一定要认真审题按题意处理温度对电阻影响。
三、电功，电功率W=UIt ，电流通过用电器做功，把电能化为其它形式的能，对于纯电阻电路，RU I =，t R U W 2=，W=I 2Rt ，电流通过导产生的热量Q =I 2Rt ，称为焦耳定律。
电路中包含电动机，电解槽等用电器时，即非纯电阻电路，W ≠I 2Rt ，t RU W 2≠。
电路中电功不等于电热，电能还转化为其它形式能。
四、串、并联电路1. 串联电路的基本特点，如图2所示，(1)I =I 1=I 2，(2)R =R 1+R 2，(3)U =U 1+U 2，(4)2121R R U U =，(5)2121R R P P = 2.并联电路的基本特点：如图3所示，(1)I =I 1+I 2，(2)21R 1R 1R 1+=，(3)U=U 1=U 2， (4)1221R R I I =，(5)1221R R P P =，应注意：并联电阻的总值小于任意一个电阻，并联电阻越多总电阻越小，但不是并联电阻越大总电阻越小，两个电阻并联，其中一个电阻增大，并联总电阻应是增大而不是减小。
高二物理 选修3-1 第二、三章恒定电流和磁场
高二物理3-1恒定电流知识回顾以及磁场知识学习第2章恒定电流1.电流强度：I＝q/t2.欧姆定律：I＝U/R ，适用于金属导电和电解液导电3.电阻、电阻定律：R＝ρL/S4.闭合电路欧姆定律：I＝E/(r+R)或E＝Ir+IR，也可以是E＝U内+U外5.电功与电功率：W＝UIt，P＝UI6.焦耳定律：Q＝I2Rt7. 纯电阻电路中:由于I＝U/R，W＝Q，因此W＝Q＝UIt＝I2Rt＝U2t/R非纯电阻电路中：W≥Q8.电源总动率、电源输出功率、电源效率：P总＝IE，P输出＝IU，η＝P输出/P总9.电路的串、并和混联特点10.了解电表改装的原理（电流变改装为电流表、电流变改装为电压表）11.伏安法测电阻①电流表内接法：电压表示数：U＝U R+U ARx的测量值＝U/I＝(U R+U A )/I R＝Rx+R A>Rx真选用电路条件Rx>>R A [或Rx>(R A R V)1/2]②电流表外接法：电流表示数：I＝I R+I VRx的测量值＝U/I＝U R/(I R+I V)＝R V Rx/(R V+Rx)<Rx真选用电路条件Rx<<R V [或Rx<(R A R V)1/2]12.滑动变阻器在电路中的限流接法与分压接法限流接法，电压调节范围小，电路简单，功耗小，便于调节电压，选择条件Rp>Rx分压接法，电压调节范围大，电路复杂，功耗较大，便于调节电压，选择条件Rp<Rx 注意：1)单位换算：1A＝103mA＝106μA；1kV＝103V＝106mA；1MΩ＝103kΩ＝106Ω2)各种材料的电阻率都随温度的变化而变化,金属电阻率随温度升高而增大；3)串联总电阻大于任何一个分电阻，并联总电阻小于任何一个分电阻；4)当电源有内阻时，外电路电阻增大时，总电流减小，路端电压增大；5)当外电路电阻等于电源电阻时，电源输出功率最大，此时的输出功率为E2/(4r)；上节回顾1、根据欧姆定律 I=U/R ，下列哪种说法是正确的（ ） A ．通过导体的电流越大，这段导体的电阻就越小 B ．导体两端的电压越大，这段导体的电阻就越大 C ．导体的电阻与电压成正比，与电流成反比 D ．导体两端的电压越大，这段导体中电流就越大2、两电阻R1、Ｒ2的电流I 和电压U 的关系如图1所示， 可知两电阻R1∶Ｒ2等于 A.1∶３ B.３∶１ C.１∶3D.3∶１3、一个标有“220V 60W “的白炽灯泡，加上的电压由零逐渐增大到220V ，在此过程中，电压（U ）和电流（I ）的关系可用图线表示， 题中给出的四个图线中，符合实际的是( )4、在电阻两端加50 V 的电压，该电阻10秒内有20C 的电量通过横截面，则该电阻的阻值为 Ω5、一段导体两端电压是4 Ｖ，在2 min 内通过导体某一横截面积的电量是15 C ，那么这段导体的电阻应是 Ω.6、将A 、B 两个白炽灯接入电路，关于这两只灯泡的发光情况，正确的说法是（ ） A 、若A 灯中的电流比B 灯大，则A 灯一定比B 灯亮 B 、若A 灯两端的电压比B 灯大，则A 灯一定比B 灯亮 C 、若电流对A 灯做的功比B 灯多，则A 灯一定比B 灯亮 D 、若A 灯消耗的电功率比B 灯大，则A 灯一定比B 灯亮7、一电流表的满偏电流Ig=1mA ，内阻为200Ω．要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）UI图1R 1R 2300600 UI 0A SIUB SUC SIUD SI图2A、并联一个0.4欧姆的电阻B、并联一个200欧姆电阻C、串联一个0.4欧姆的电阻D、串联一个200欧姆电阻8、一电流表的满偏电流Ig=1mA，内阻为500Ω．要把它改装成一个量程为10V的电压表，则应在电流表上（）A、串联一个10K欧姆B、并联一个10K欧姆C、串联一个9.5K欧姆D、并联一个9.5K欧姆9、在下列用电器中，那些属于纯电阻用电器：（）A、电扇和电吹风B、白炽灯、电烙铁和电热毯C、洗衣机和电冰箱D、电解槽10、若A灯标有“220V 60W”，B灯标有“220V 100W”，把两灯接入电路中，下列说法中正确的是（）A、当通过两灯的电流相等时，A灯比B灯亮B、当通过两灯的电流相等时，B灯比A灯亮C、当加在两灯的电压相等时，A灯比B灯亮D、当加在两灯的电压相等时，B灯比A灯亮11、在某段电路中，其两端电压为U，通过的电流为I，通电时间为t，若该电路电阻为R，则关于电功和电热的关系，下列结论正确的是（）A、在任何电路中，电功UIt=I2RtB、在任何电路中，电功为UIt，电热为I2RtC、在纯电阻电路中，UIt=I2RtD、在非纯电阻电路中，UIt≥I2Rt12、用伏安法测电阻有电流表外接法与电流表内接法两种方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．下列说法正确的是 ( )
A ．电源被短路时，放电电流无穷大
B ．外电路断路时，路端电压最高
C ．外电路电阻减小时，路端电压升高
D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变
2．直流电池组的电动势为E ，内电阻为r ，用它给电阻为R 的直流电动机供电，当电动机正常工作时，电动机两端的电压为U ，通过电动机的电流是I ，下列说法中正确的是 （ ）
A ．电动机输出的机械功率是UI
B ．电动机电枢上发热功率为I 2R
C ．电源消耗的化学能功率为EI
D ．电源的输出功率为EI-I 2r 3．A 、B 、C 是三个不同规格的灯泡，按图2-34所示方式连接恰好能正常发光，已知电源的电动势为
E ，内电阻为r ，将滑动变阻器的滑片P 向左移动，则三个灯亮度变化是（ ）
A ．都比原来亮
B ．都比原来暗
C ．A 、B 灯比原来亮，C 灯变暗
D ．A 、B 灯比原来暗，C 灯变亮 4．如图2-35所示电路中，电源电动势为
E ，内阻为r ，电路中O 点接地，当滑动变阻器的滑片P 向右滑动时，M 、N 两点电势变化情况是（ ） A ．都升高 B ．都降低
C ．M 点电势升高，N 点电势降低
D ．M 点电势降低，N 点电势升高
E ．M 点电势的改变量大于N 点电势的改变量
5．如图2-36所示的电路中，电键S 1、S 2、S 3、S 4均闭合，C 是极板
水平放置的平行板电容器，极板间悬浮着一油滴P ，欲使P 向下运动，应
断开电键( )
A ．S 1
B ．S 2
C ．S 3
D ．S 4 6．如图2-37所示电路中，电源的总功率是40W ，R 1=4Ω，R 2=6Ω，a 、b 两点间的电压是4.8V ，电源的输出功率是37.6W 。
求电源的内电阻和电动
势。
课后巩固
1.电源电动势为ε，内阻为r ，向可变电阻R 供电.关于路端电压，下列说法中正确的是 ( )
A ．因为电源电动势不变，所以路端电压也不变
B ．因为U =IR ，所以当R 增大时，路端电压也增大
C ．因为U =IR ，所以当I 增大时，路端电压也增大
D ．因为U =ε-Ir ，所以当I 增大时，路端电压下降
2．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为 （ ）
A ．1Ω
B ．2Ω
C ．4Ω
D ．8Ω
A
B C P
图2-34 R 1 R 3 M O P N E R 2 图2-35 图2-36
R E a b
图2-37
3.如图2-38所示电路中，电池内阻符号为r ，电键S 原来是闭合的.当S 断开时，电流表 ( )
A ．r =0时示数变大，r ≠0时示数变小
B ．r =0时示数变小，r ≠0时示数变大
C ．r =0或r ≠0时，示数都变大
D ．r =0时示数不变，r ≠0时示数变大
4.甲、乙、丙三个灯泡，按图2-39方式连接到电池组上，如果丙灯泡处发
生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧
毁):①丙灯两端电压为零，②电池组的路端电压为零，③甲灯变得更亮，④乙灯
变得更亮，其中 ( )
A ．只有①、③正确
B ．只有②、③止确
C ．只有③、④正确
D ．只有①、②正确
5.如图2-40所示，电源的电动势和内阻分别为E 、r ，在滑动变阻器的滑片P
由a 向b 移动的过程中，电流表、电压表的示数变化情况为
A ．电流表先减小后增大，电压表先增大后减小
B ．电流表先增大后减小，电压表先减小后增大
C ．电流表一直减小，电压表一直增大
D ．电流表一直增大，电压表一直减小
6.如图2-41所示电路中，电阻R 1=8Ω.当电键S 断开时，电压表的示数为5.7V ，
电流表的示数为0.75A ，电源总功率是9W ；当电键S 闭合时，电压表的示数为4V .
若电键断开和闭合时电源内部损耗的电功率之比是9:16，求电源的电动势和电阻R 2、
R 3
7.如图2-42所示是对蓄电池组进行充电的电路.A 、B 两端接在充电机的输出端上，蓄电池组的内阻r =20Ω，指示灯L 的规格为“6V ，3W ”.当可变电阻R 调到20Ω时，指示灯恰能正常发光，电压表示数为52V (设电压表内阻极大)，试求:(1)蓄电池组的总电动势.(2)充电机
的输出功率.(3)对蓄电池组的输入功率.(4)充电机的充电效率.
1．如图2-43所示所示电路，电流表A 1和A 2为两个相同的毫安表，当电路两
端接入某一恒定电压的电源时，A 1的示数为3mA ,A 2的示数为2mA 。
现将A 2改接在R 2所在支路上，如图中虚线所示，再接入原来的恒定电压电源，那么，关于A 1与A 2的示数情
况，以下说法正确的是（ ） A ．A 1示数增大，A 2示数增大 B ．A 1示数增大，A 2示数减小
C ．A 1示数增大，A 2示数不一定减小
D ．A 1示数不一定增大，A 2示数也不一定增大
图2-38 图2-39 图2-40 图2-41 图2-42 A ２ A 2 R 1 R 2 A 1 图2-43
2．如图2-44甲所示，E=18V ，内电阻可忽略，电阻R 1=6Ω，R 2=3Ω，电容器的电容C 1=6μF ，C 2=3μF ，当电键K 断开时，电容器C 1上的带电量为多少？当电键K 闭合后，电容器C 1上的带电量变化多少？ 如果将电路图换成图2-44乙所示，R 3=R 1，电容器C 1上的带电量变化多少？
高考链接 1.如图2-45电路，a 、b 、c 分别表示电流表或电压表，电表都是理想的，则下列各组电表示数中可能的是( )
A ．a =1A ，b =2V ，c =0.5A
B ．a =2V ，b =0.5A ，c =1A
C ．a =0.5A ，b =1A ，c =2V
D ．a =2V ，b =1A ，c =0.5A
2.如图2-46所示，抛物线C 1、C 2分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是( )
A ．电源的电动势为4V
B ．电源的内电阻为1Ω
C ．电源输出功率最大值为8W
D ．电源被短路时，电源消耗的最大功率可达16W
八、多用电表
课堂同步
1．关于多用电表上的电阻刻度线，下列说法正确的是 （ ）
A.零电阻刻度线与零电流刻度线重合
B.零电阻刻度线与电流表满偏刻度线重合
C.电阻刻度是不均匀的，电阻值越大，刻度线越密
D.电阻刻度是不均匀的，电阻值越小，刻度线越密
2．用多用电表欧姆档测电阻时，下列说法正确的是 （ ）
A.测量前必须调零，而且每测一次电阻都要重新调零
B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好
C.待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量
D.使用完毕应当拔出表笔，并把选择开关旋到OFF 档或交流电压最高档
3．用多用表测直流电压U 或测电阻R 时，若红表笔插入多用表的正(＋)插孔，则
A ．前者(测电压U )电流从红表笔流人多用电表，后者(测电阻)从红表笔流出多用电表
B ．两者电流都从红表笔流入多用表
C ．两者电流都从红表笔流出多用表
D ．前者电流从红表笔流出多用表，后者电流从红表笔流入多用表
4．下列说法中正确的是 （ ）
A ．欧姆表的每一档的测量范围是0~∞
B ．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的
C ．用欧姆表测电阻时，指针越接近刻度盘中央，误差越大
C ２ E K R 1 R ２ C 1 b a c 图2-44甲 d C 1 E K R 3 R 1 b a
c d R 2 图2-44乙 图2-45
图2-46
D．用欧姆表测电阻，选不同量程时，指针越靠近右边误差越小
5．把一个量程为5mA的电流表改装成欧姆表R×1档，电流表的内阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的3/4位置时，被测电阻的阻值是（）
A．50ΩB．100ΩC．16.7ΩD．400Ω
6．一个标有“220V，40W”的白炽灯泡，当用多用电表的欧姆档去测量它们的电阻时，测得的阻值（）
A．接近1210ΩB．接近5.5ΩArray C．明显大于1210ΩD．明显小于1210Ω
7．如图2-48所示是多用表欧姆表的原理示意图，其中电流表的满偏电流为I g=300μA，内阻r g=100Ω，调零电阻的最大值50kΩ，串联的固定电阻为50Ω，电池电动势1.5V，用它测量电阻R x，能准确测量的阻值范围是（）
A．30kΩ∽80KΩB．3kΩ∽8kΩ
C．300Ω∽800ΩD．30Ω∽80Ω。
