电动吊篮施工方案#1(完整版)
zld500电动吊篮

zld500电动吊篮吊篮施工方案一、工程概况zld500电动吊篮施工方案适用于高层建筑外墙施工、装修、清洁等作业。
本工程为某城市商业综合体,建筑高度为300米,共计60层,外墙面积为20000平方米。
工程要求使用zld500电动吊篮完成外墙施工任务。
二、准备工作1. 熟悉工程图纸,了解工程结构、施工要求及施工难点。
2. 对施工现场进行实地勘察,了解现场环境、设备布置、电源及排水等情况。
3. 准备施工所需材料、设备、工具等,并确保其质量合格。
4. 组织施工人员进行安全技术培训,掌握zld500电动吊篮的操作、维护及安全知识。
5. 准备必要的施工图纸和技术文件。
6. 办理施工许可证及安全监督手续。
三、吊篮参数及组成部件1. 吊篮型号:zld5002. 最大工作高度:300米3. 额定载重量:500kg4. 额定电压:380V5. 额定功率:2.2kW6. 吊篮速度:8-10m/min7. 吊篮组成部件:(1)悬挂机构:包括支架、悬挂梁、钢丝绳、滑轮组等。
(2)吊篮:包括篮体、安全装置、电气系统、控制系统等。
(3)电气设备:包括电源箱、控制箱、电缆、接线盒等。
(4)安全防护装置:包括限位器、超载保护器、安全锁、急停开关等。
后续内容请按照给定格式继续补充。
希望以上内容对您有所帮助。
四、吊篮的安装、移位和拆除方案1、吊篮搭设方案(1)根据施工要求,选择合适的悬挂点,确保吊篮在工作过程中的稳定性。
(2)在悬挂点处安装支架,并检查支架的稳固性。
(3)安装悬挂梁,调整悬挂梁的水平度,确保吊篮的平稳运行。
(4)将钢丝绳穿过滑轮组,并与悬挂梁连接,调整钢丝绳的松紧度,使其满足工作要求。
(5)将吊篮篮体与钢丝绳连接,确保连接可靠。
(6)安装安全防护装置,包括限位器、超载保护器、安全锁等,并进行调试。
2、吊篮的自检和互检(1)安装完成后,由安装人员进行自检,检查各部件是否齐全、完好,连接是否牢固。
(2)互检由其他施工人员进行,相互检查吊篮的安装质量,确保吊篮安全可靠。
2022吊篮专项施工方案策划5篇

2022吊篮专项施工方案策划5篇吊篮专项施工方案策划1一、工程概况(以杭州钱江新城为例)本工程位于杭州钱江新城电动吊篮安装方案,楼层高—185米,电动吊篮的支架部分安装在楼顶层面上,共使用2台,(实际使用情景以现场需求为准)。
二、准备工作1、吊篮进场可根据场地大小,分批进场。
2、使用方必须在建筑物内外预备380V电源。
3、为了减少往楼顶搬运吊篮配件的劳动强度,提高安装速度,有塔吊或升降设备的应给予配合。
4、建筑物顶部或架设悬挂机构的场地具备基本平整条件,此平台必须牢固、稳定,贴合楼顶安装平台的条件。
已做防水保护层的,准备木板若干,以加强成品的保护。
5、建筑物顶部有其它杂物的应清理干净,便于安装或移动。
由于电动吊篮移动方便、灵活、使用效率高,没有其它特许要求。
6、我公司派吊篮技术人员负责指导安装,乙方负责搬运、协助安装及吊篮的拆卸。
7、搬运:水平搬运包括平台、绳坠铁、电器系统;垂直搬运包括屋面悬挂装置、钢丝绳、配重铁。
三、施工方法钱江新城工程使用电动吊篮2台。
每台吊篮安装顺序图:1、悬挂机构的安装悬挂机构安装于建筑物的顶面。
将悬挂机构的零、组件和钢丝绳吊运至顶面后,在平面图标注的位置进行安装。
安装顺序如下图:安装及调整:①安装地面选择水平面,遇有斜面时,在脚轮下头用木板靠垫平,将前、后座脚轮用木楔楔紧固定。
如安装面是防水保温层时,在前、后座下加垫5厘米厚木板,防止压坏防水保温层面。
②可调式悬挂支架的调节支座高度使前梁下侧面略高于女儿墙(或其它障碍物)高度,在可能情景下,在悬挂机构定位后,在前梁伸出端下侧面与女儿墙间加垫木块固定。
③前梁伸出端悬伸长度为1.3-1.5米。
④前、后座间距离在场地允许情景下,尽量调整至最大距离。
⑤两个支架间距离调整至前梁悬伸端点间距离比悬吊平台长度小3-5厘米。
⑥张紧加强钢丝绳时,使前梁略微上翘3-5厘米,产生预应力,提高前梁刚度。
⑦装夹钢丝绳时,绳夹的数量是3个,U形开口在钢丝绳尾端对侧,且方向一致。
电动吊篮专项施工方案

电动吊篮专项施工方案1. 引言电动吊篮是一种常用的施工设备,可广泛应用于建筑工地、桥梁施工等领域。
本文旨在提供一套电动吊篮专项施工方案,以确保施工的顺利进行。
2. 施工前准备在开始施工之前,需要做好以下准备工作:•查看施工现场,了解建筑结构和周围环境情况,评估使用电动吊篮的可行性。
•确定施工计划和施工时间,以便组织施工人员和设备。
•检查电动吊篮及相关设备的运行状态和安全性能,确保其正常工作。
3. 施工流程电动吊篮施工一般可分为以下流程:1.搭建吊篮架:根据建筑结构和施工要求,选择合适的搭建方案。
在搭建过程中,要注意检查和固定各个部件,确保吊篮架的安全稳定。
2.安装吊篮:将吊篮逐块组装并安装到吊篮架上。
在安装过程中,要注意吊篮的平衡和稳定,确保其能够顺利运行。
3.吊篮测试:在安装完成后,进行吊篮的功能测试。
测试内容主要包括吊篮的起升、下降、停止等功能,以及安全装置的工作情况。
确保吊篮能够正常运行,并且达到安全要求。
4.施工作业:根据具体施工需要,进行相应的作业。
在作业过程中,要注意吊篮的平衡和稳定,确保人员和材料的安全。
5.施工完工:施工完成后,进行吊篮的拆除和清理工作。
拆除过程中要注意安全,确保人员和周围环境的安全。
4. 安全措施在电动吊篮施工过程中,要始终牢记安全第一的原则。
以下是一些常见的安全措施:•施工现场应设置围挡和警示标志,确保无关人员不进入施工区域。
•施工人员应穿着安全帽、防滑鞋等个人防护装备,并按规定操作。
•定期检查和维护吊篮及相关设备,确保其安全性能。
•操作人员必须具备相关证书或培训经历,并严格按照操作规程进行操作。
•在恶劣天气条件下,暂停吊篮的使用,以确保施工人员的安全。
•开展定期的安全教育培训,提高施工人员对安全问题的认识和应对能力。
5. 施工验收施工完成后,应进行相应的验收工作。
施工验收主要包括以下内容:•检查施工质量,确保各项工程符合相应的标准和规范。
•检查吊篮和相关设备的安全性能,确保其无故障运行。

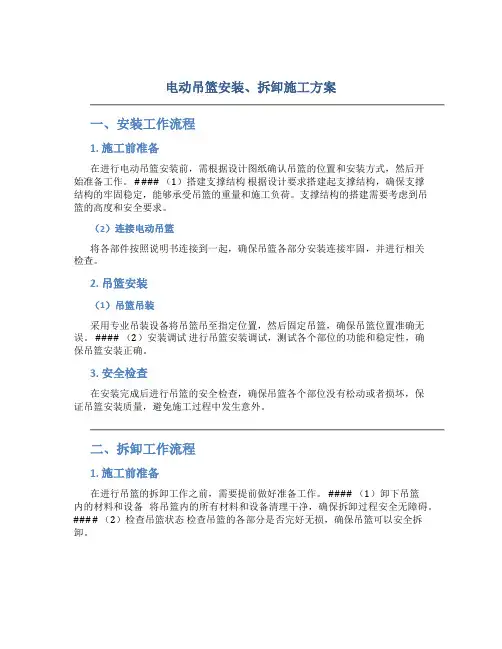

电动吊篮安装、拆卸施工方案

电动吊篮安装、拆卸施工方案一、安装工作流程1. 施工前准备在进行电动吊篮安装前,需根据设计图纸确认吊篮的位置和安装方式,然后开始准备工作。
#### (1)搭建支撑结构根据设计要求搭建起支撑结构,确保支撑结构的牢固稳定,能够承受吊篮的重量和施工负荷。
支撑结构的搭建需要考虑到吊篮的高度和安全要求。
(2)连接电动吊篮将各部件按照说明书连接到一起,确保吊篮各部分安装连接牢固,并进行相关检查。
2. 吊篮安装(1)吊篮吊装采用专业吊装设备将吊篮吊至指定位置,然后固定吊篮,确保吊篮位置准确无误。
#### (2)安装调试进行吊篮安装调试,测试各个部位的功能和稳定性,确保吊篮安装正确。
3. 安全检查在安装完成后进行吊篮的安全检查,确保吊篮各个部位没有松动或者损坏,保证吊篮安装质量,避免施工过程中发生意外。
二、拆卸工作流程1. 施工前准备在进行吊篮的拆卸工作之前,需要提前做好准备工作。
#### (1)卸下吊篮内的材料和设备将吊篮内的所有材料和设备清理干净,确保拆卸过程安全无障碍。
#### (2)检查吊篮状态检查吊篮的各部分是否完好无损,确保吊篮可以安全拆卸。
2. 吊篮拆卸(1)拆卸连接部件根据拆卸图纸,按照步骤一个一个拆卸连接吊篮的部件,确保拆卸过程安全可控,避免损坏吊篮。
#### (2)卸除吊篮使用吊车或其他专业设备将吊篮慢慢卸下,确保吊篮的安全放置和拆卸过程中不会伤人或造成损失。
3. 维护保养拆卸完成后,需要对吊篮进行检修和维护,清洁各部件,保养吊篮设备,确保吊篮下次使用时状态良好。
三、总结与建议电动吊篮的安装和拆卸是施工过程中非常重要的环节,我们在进行这一工作时,需要严格按照设计要求和操作规程,确保吊篮安装牢固、拆卸安全,避免发生意外。
另外,在使用电动吊篮时,一定要严格按照操作规程操作,确保作业人员的安全,保障施工进度。
希望各位施工人员在进行电动吊篮的安装和拆卸工作时,能够严谨细心,做好相关的安全防护工作,确保施工安全。

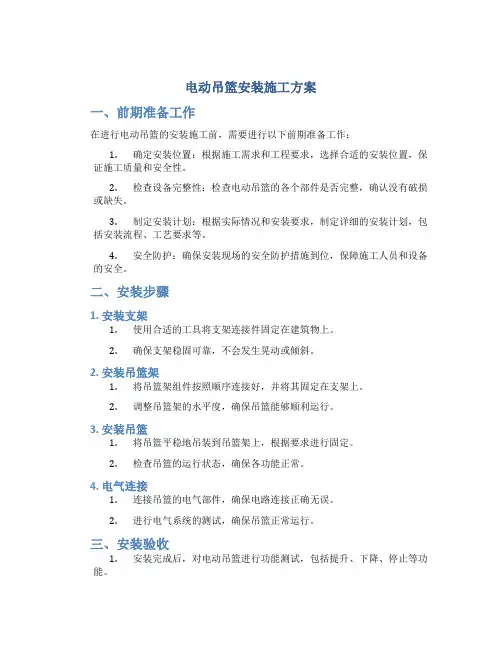

电动吊篮安装施工方案

电动吊篮安装施工方案
一、前期准备工作
在进行电动吊篮的安装施工前,需要进行以下前期准备工作:
1.确定安装位置:根据施工需求和工程要求,选择合适的安装位置,保证施工质量和安全性。
2.检查设备完整性:检查电动吊篮的各个部件是否完整,确认没有破损或缺失。
3.制定安装计划:根据实际情况和安装要求,制定详细的安装计划,包括安装流程、工艺要求等。
4.安全防护:确保安装现场的安全防护措施到位,保障施工人员和设备的安全。
二、安装步骤
1. 安装支架
1.使用合适的工具将支架连接件固定在建筑物上。
2.确保支架稳固可靠,不会发生晃动或倾斜。
2. 安装吊篮架
1.将吊篮架组件按照顺序连接好,并将其固定在支架上。
2.调整吊篮架的水平度,确保吊篮能够顺利运行。
3. 安装吊篮
1.将吊篮平稳地吊装到吊篮架上,根据要求进行固定。
2.检查吊篮的运行状态,确保各功能正常。
4. 电气连接
1.连接吊篮的电气部件,确保电路连接正确无误。
2.进行电气系统的测试,确保吊篮正常运行。
三、安装验收
1.安装完成后,对电动吊篮进行功能测试,包括提升、下降、停止等功能。
2.进行安全检查,确保所有安全设施完好,无安全隐患。
3.进行质量验收,确保安装质量符合相关标准和规范。
四、施工注意事项
1.在安装过程中,严格按照安装方案和施工规范操作,避免操作失误造成安全事故。
2.定期检查设备状态,及时发现和处理设备问题,保障施工安全和质量。
以上即为电动吊篮安装施工方案的详细内容,希望能对您有所帮助。

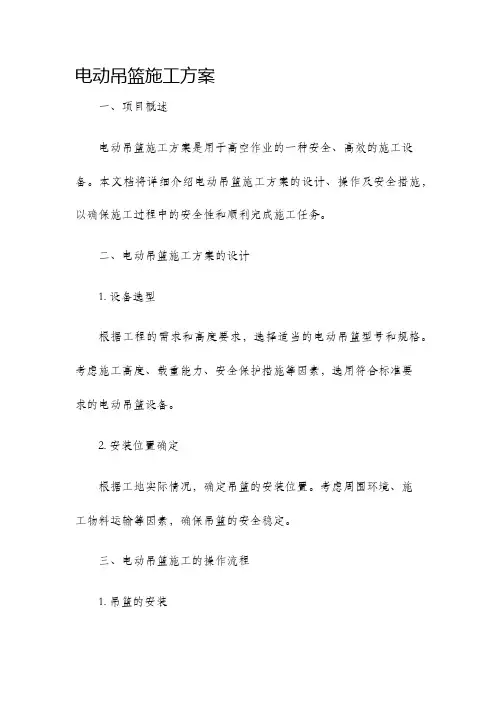

电动吊篮施工方案

电动吊篮施工方案一、项目概述电动吊篮施工方案是用于高空作业的一种安全、高效的施工设备。
本文档将详细介绍电动吊篮施工方案的设计、操作及安全措施,以确保施工过程中的安全性和顺利完成施工任务。
二、电动吊篮施工方案的设计1. 设备选型根据工程的需求和高度要求,选择适当的电动吊篮型号和规格。
考虑施工高度、载重能力、安全保护措施等因素,选用符合标准要求的电动吊篮设备。
2. 安装位置确定根据工地实际情况,确定吊篮的安装位置。
考虑周围环境、施工物料运输等因素,确保吊篮的安全稳定。
三、电动吊篮施工的操作流程1. 吊篮的安装按照设计要求,在建筑物的外立面进行吊篮的安装。
确保吊篮与建筑物紧密连接,能够承受施工过程中的重量和力量。
2. 人员上下吊篮只有经过专业培训并持有合法证件的人员才能上下吊篮。
在上下吊篮前,要检查吊篮的安全装置是否完好,并确保人员佩戴好安全带、安全帽等安全防护设备。
3. 施工过程中的注意事项在电动吊篮作业过程中,必须遵守以下注意事项:- 严禁在高空进行危险操作,如乱扔物品、私自解除安全装置等。
- 保持吊篮周围清洁整齐,防止杂物掉落引发安全事故。
- 遵守工地安全规章制度,听从现场管理人员指挥。
4. 定期检查及维护定期对电动吊篮进行检查和维护工作,保证设备的良好状态和安全性能。
如果发现故障或异常情况,应立即停止使用并进行维修。
四、电动吊篮施工的安全措施1. 严格遵守安全操作规程,不得违反吊篮使用标准及相关法律法规。
2. 开展吊篮使用前的安全培训,确保工作人员掌握操作要领和安全防护知识。
3. 定期检查并维护吊篮设备,保证其正常运行和安全性能。
4. 加强现场管理,设立防护措施,确保周围人员的安全。
5. 坚持安全监督和随机抽查制度,及时发现和解决安全隐患。
五、紧急情况处理1. 在紧急情况下,人员应立即停止作业,保持冷静,迅速采取避险措施。
2. 如遇设备故障或操作失误造成的危险情况,应立即报告上级并迅速采取措施进行处理。
电动吊篮安全施工方案

电动吊篮安全施工方案一、施工准备阶段1. 确保电动吊篮及相关设备的正常运转,检查吊篮的传动装置、安全锁、限位器等关键部件的完好性和可靠性。
2. 检查施工现场的环境和地基,确保能够满足安全施工的要求。
清理施工现场的杂物和障碍物,确保施工区域通畅无阻。
3. 配备足够数量的安全保护设施,包括安全带、安全网、警示标识等,为施工人员提供必要的个人防护措施。
二、施工操作阶段1. 执行严格的安全操作规程,确保每名施工人员熟悉并遵守相关的安全操作规范。
2. 在电动吊篮上设置必要的警示标识,如“禁止超载”、“禁止站立”等,提醒施工人员注意安全。
3. 施工人员应佩戴安全带,并正确使用安全带与吊篮连接,确保在高空作业时的个人安全。
4. 检查电动吊篮的安全锁和限位器,确保其正常工作。
在使用过程中遇到异常情况时,立即停止作业并进行检修。
5. 控制电动吊篮的升降速度,避免突然加速或减速造成施工人员的不安全感和意外伤害。
6. 定期检查吊篮的悬挂索具和连接件,确保其完好可靠。
如发现异常情况,及时更换和修理。
三、事故应急处理1. 配备专人负责事故应急处理,提供必要的急救设备和应急药品,并确保其熟悉应急处理的程序和方法。
2. 施工人员在作业过程中发现危险情况或异常情况时,应立即报告,并采取相应的应急措施。
3. 定期组织施工人员进行安全教育和培训,提高其事故应急处理的能力和水平。
4. 对发生的事故进行调查和分析,总结经验教训,并及时完善安全施工方案,防止类似事故的再次发生。
四、施工后的安全工作1. 施工完成后,及时清理吊篮和周围的附属设备,保持施工现场的整洁和安全。
2. 对电动吊篮进行定期维护和保养,确保其正常工作状态。
检查并更换有损坏的部件,及时修复和加固相关结构。
3. 定期对电动吊篮及相关设备进行安全检查,包括主要机械部件和安全装置的检测和测试。
4. 对施工过程中出现的问题和隐患,及时进行整改,并记录在案。
5. 定期组织安全检查和演练,提高施工人员的安全意识和应急处理能力。
电动吊篮安装施工方案

电动吊篮安装施工方案电动吊篮安装施工方案一、项目背景及施工目标电动吊篮是一种常用的施工机械设备,广泛应用于建筑工地、外墙装修、高空作业等领域。
本次施工旨在安装电动吊篮,以提高施工效率、保证施工质量、确保作业人员的安全。
二、施工准备工作1.工具和材料准备:电动吊篮、吊篮安装配件、钢丝绳、钢管、脚手架、安全带、工作绳等。
2.人员配备:具备电动吊篮安装经验的工程师和技术人员、训练有素的吊篮操作员、安全员等。
3.技术要求:施工人员需掌握电动吊篮安装操作规程,熟悉施工图纸,了解安装过程中的关键节点。
三、施工流程1.准备工作:检查吊篮及安装配件的质量和完好性,确保吊篮能够正常使用。
安装所需的脚手架和钢管等辅助材料也要验收,确保安全稳定。
2.安装吊篮:根据施工图纸和安装工艺要求,按序安装吊篮配件。
主要步骤包括:吊篮悬挂装置的安装、钢丝绳的固定和连接、吊篮底板的安装等。
3.调试吊篮:安装完成后,要对整个吊篮进行调试,确保操作正常。
包括吊篮升降、吊篮移动、限位装置等功能的检测和调整。
4.安全检查:在正式使用前,要进行一次全面的安全检查,确保吊篮的安全性能满足要求。
检查项目包括安全装置、钢丝绳磨损程度、吊篮结构等。
四、施工安全措施1.施工现场设置警示标志,确保周边人员和车辆不会进入施工区域。
2.施工人员必须配备符合要求的安全帽、安全鞋、安全带等个人防护装备。
3.在吊篮周围设置安全网或防护栏杆,防止工人掉落。
4.施工过程中,严禁吊篮超载使用,严格按照相关要求设置限速装置和限位装置。
5.对施工现场进行定期巡查,及时排除安全隐患。
6.吊篮操作员必须经过专业培训,并持有相关操作证书。
五、施工质量控制1.施工过程中,严格按照图纸和工艺要求进行安装,确保吊篮结构牢固、功能正常。
2.在调试过程中,对吊篮的各项功能进行逐一测试和调整,确保吊篮操作方便灵活。
3.施工完成后,进行一次全面的质量检查,确保吊篮能够正常工作,并满足安全要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电动吊篮施工方案一、编制依据:1、中石油信息数据大楼工程图纸;2、北京市建筑工程施工安全操作规程;3、中华人民共和国高处作业吊篮标准GB19155-2003;4、机械设计手册(第四版)。
二、现场准备工作:1、吊篮进场可根据场地大小,实际工程需求数量分批次进场。
2、在建筑物屋顶预备380V电源。
3、为了减少往楼顶搬运吊篮配件的强度,提高安装速度,塔吊或者升降机等辅助运输设备的,应予以配合。
4、建筑物顶部具备基本平整条件(不需要预埋任何件)。
已做防水保护层,需准备木板若干,以加强成品的保护。
5、建筑物顶部如有其它杂物,应清理干净,便于吊篮安装或移动。
由于电动吊篮移动方便、灵活、使用效率高,没有其它特殊要求。
6、吊篮公司派吊篮技术人员负责指导安装,施工队工人负责搬运、协助吊篮的安装、拆卸。
7、搬运:水平搬运包括平台、绳坠锤、电器系统;垂直搬运钢丝绳时轻拿轻放,避免钢丝绳断丝、弯曲和变形。
三、人员准备1、操作人员必须戴好安全帽、系好安全带。
2、操作人员必须身体健康,18岁以上人员能适应高空作业,经过培训,掌握吊篮操作的有关规定。
3、操作人员必须熟知《吊篮安装使用规程》。
4、严禁操作人员违章操作。
5、操作人员每天必须清扫吊篮篮体杂物,减轻吊篮自重,以保证安全施工。
四、外墙施工用电动吊篮的型号及说明在该项目的外墙装修工程中,根据不同需要,分别设置不同长度的电动吊篮,具体的吊篮布置请参见后面的附图,下面将吊篮的型号及相关资料作必要介绍:型号:ZLP630长度:1米、1.5米、2米、2.5米、3米┄┄6米(1至6.0米可任意组合长度)长度4米以上为36块配重(含4米)。
载重为:ZLP630为630公斤。
ZLP630型吊篮组成部件:提升机(ZLD6.3)2台;安全锁(LS20)2把;电控箱1套;屋顶吊架2付;工作平台1套;钢丝绳(直径8.3毫米)4根;极限开关(JLXK1-111)2个;手控手柄(COBB1)1只;电缆(3×2.5+2×1.5)1根;安全绳1根;自锁器1把。
五、施工方案方案一:根据本工程实际情况,计划进场 48台吊篮,吊篮布置在8层及9层楼面相应位置上,并将吊篮电源箱设置在8层楼面。
方案二:本工程楼层顶部结构复杂,北面8层平面可以直接架设安装,西北面部分搭设在9层上,为确保安全施工。
同样根据实际情况,计划分批进场吊篮,吊篮二级箱设置在8层平面上。
吊篮安装请参见后面电动吊篮的安装和拆除示意图:附(图一)具体使用吊篮数量可根据施工进度进行调节,并根据吊篮的进场数量而加设二级电箱(要符合一机一闸要求)。
具体布置情况,可参考图纸中标示布置。
为防止吊篮上有坠物掉落,发生人员受伤或财产破坏,1层位置的安全网不能拆除或破坏,吊篮不使用时应放在安全网的上方,以便于施工人员安全上下吊篮,如在楼层其他位置上有交叉作业的部位,也应相应增加安全网或其他设施加以保护。
在安装移位作业区附近,应划出安全区,并设置护栏或警示标志。
移位时必须做好成品保护,移位人员必须戴好安全帽、系好安全带,具体细节参见后面安全操作规程及注意事项。
六、电动吊篮的安装和拆除1、吊篮运抵施工现场后,将支架、钢丝绳和配重用施工电梯或塔吊分别运到楼面。
将篮体部分搬运至相应位置的地面;2、悬挂机构的安装、调试:⑴安装地面选择水平面,遇有斜面时,应该修整铺平。
⑵将插杆插入三角形的前支架内,根据女儿墙(或其它障碍物)的高度调整插杆的高度,用螺栓固定。
将插杆插入后支架套管内,插杆的高度与前支架高度等高,用螺栓固定,前、后支架完成安装。
⑶将前梁、后梁分别装入前、后支架的插杆内,用中梁连接,前、后座间距离在场地的允许下,尽量调整至最大距离。
将上支柱安装在前支架插杆上。
⑷安装加强钢丝绳,调节螺旋扣的螺杆,使加强钢丝绳绷紧,使前梁略微上翘3-5厘米,产生预应力,提高前梁刚度。
再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上,在安全钢丝绳适当处安装上限位块。
⑸检查上述各部件安装是否正确,确认无误后,将悬挂机构安放在工作位置,前梁伸出端悬伸长度为1.5米。
两套悬挂机构内侧之间的距离应等于悬吊平台的长度。
配重均匀放置在后支架底座上,上紧防盗螺栓,将工作钢丝绳、安全钢丝绳从端部放下,此过程中注意钢丝绳的缠绕现象。
安装图示:悬挂机构安装图3、悬吊平台的安装、调试:⑴将底板垫高200m以上平放,各基本节对接处对齐,装上篮片放于工作面一侧,用螺栓联接,预紧后保证整个平台框架平直。
⑵将提升机安装在侧篮两端,安装时注意使安全锁支架朝向平台外侧。
⑶装成后均匀紧固全部联接螺栓。
安装图示:悬吊平台安装图4、提升机、安全锁、电器箱的安装:⑴将提升机安装在悬吊平台的安装架上,用手柄、锁销、螺栓固定。
⑵将安全锁安装在安装架的安全锁安装板上,用螺栓紧固(安全锁滚轮朝平台内侧)。
⑶拧下安全锁上的六角螺母,将提升机的上限位行程开关安装在该处。
⑷将电器箱挂在工作平台后篮片的中间空档处,将电动机插头、手握开关插头分别插入电器箱下部相应的插座内(下限位行程开关安装在提升机安装架下部的安装板上)。
⑸各航空插头分别插入电器箱下面对应的插座内,所有航空插头在接插过程中必须对准槽口,保证插接到位,以防止虚接损坏。
确认无误后连接电源。
5、穿绳检查:将电器箱面板上的转换开关拨至待穿钢丝绳的提升机一侧,工作钢丝绳从安全绳的限位轮与档环中穿过后插入提升机上端孔内,启动上行按钮,提升机即可自动卷绕完成工作钢丝绳的穿绳进位(穿绳过程中要密切注意有无异常现象,若有异常,应立即停止穿绳)。
工作钢丝绳到位后,将自动打开安全锁,然后安全钢丝绳从安全锁的上端孔插入。
(另一侧提升机操作过程相同)注意:必须先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机的安全锁,以免钢丝绳产生扭曲。
6、重锤的安装:重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳,防止悬吊平台在提升机时将钢丝绳随同拉起而影响悬吊平台正常运行。
安装时,将两个重锤上的拉环用钢丝卡子捆绑在主付钢丝绳上离开地面15cm,且钢丝绳垂直绷紧。
7、安全绳和绳卡的安装:在吊篮安装完毕使用以前,必须从屋面垂下一根独立的安全绳,安全绳在楼顶的攀挂点必须牢固,切不可将安全绳攀挂在悬挂机构上面,顶部挂完后安全绳放置于吊篮的中间,自锁器直接安装在安全绳上面,施工人员在施工中必须将安全带挂在安全绳上的自锁器上。
8、通电、检查:⑴通电前检查:①电源是380V三相接地电源,电源电缆接出处可靠固定。
②顶面悬挂机构安放平稳,固定可靠,连接螺栓无松动,平衡配重块安装可靠。
③钢丝绳连接处的绳扣装夹正确,螺母拧紧可靠。
④悬垂钢丝绳应分开,无绞结、缠绕和折弯。
⑤提升机、安全锁及悬吊平台安装正确、连接可靠,连接螺栓无松动或虚紧,连接处构件无变形或开裂现象。
⑥电缆接插件正确无松动,保险锁扣可靠锁紧。
⑦电缆施工立面上无明显突出物或其它障碍物。
⑵通电后检查及要求:①闭合电箱内开关,电气系统通电。
②将转换开关置于左位置,分别点动电箱门及操纵开关的上升和下降按钮,左提升机电机正反运转。
③将转换开关置于右位置,分别点动电箱门及操纵开关的上升和下降按钮,右提升机电机正反运转。
④将转换开关置于中间位置,分别点动电箱门及操纵开关的上升和下降按钮,左、右提升机同时正反运转。
⑤将转换开关置于中间位置,启动左右提升机电机后,按下电箱内上紧停按纽(红色),电机停止转动。
旋动紧停按钮使其复位后,可继续启动。
⑥将转换开关置于中间位置,启动左右提升机电机后,分别按下各行程开关触头,电机停止运转。
放开触头后,可继续启动。
⑦然后上下运动吊篮3-5次,每次的升高高度约为3米。
最后再次检查各连接点的安装情况。
注意:⑴吊篮安装过程中,必须注意工作中的自检和互检,并重点检查与吊臂连接处每根钢丝绳有4个卡扣,要特别注意各连接点的螺栓和弹垫及平垫是否齐全和牢固。
⑵在施工完毕后必须断开电源总开关。
9.验收、交接:安装完毕后,组织有关人员进行验收检查,双方确认,签置验收确认单,由相关人员签字方可投入使用。
10.移位:将钢丝绳从提升机和安全锁内抽出,并抽回屋面;再将支架、钢丝绳和配重用施工电梯或塔吊运到目的楼面,并相应移动吊篮篮体;11.拆除:⑴拆除前对吊篮进行全面检查,记录损坏情况。
⑵吊篮的拆除步骤:①将平台停放在平整的地面上,拆下绳坠锤;②切断电源;③将电缆从临时配电箱和吊篮上拆下,并卷成圆盘;④将钢丝绳卸下拉到上方,并卷成圆盘扎紧;⑤最后卸屋面悬挂装置,并做好保护工作。
七、安全保证措施1.安全锁安全锁行驶在安全钢丝绳上,是一种独立的机械装置,防倾斜安全锁以工作钢丝绳为依托,当电机失灵或工作钢丝绳断裂造成工作平台下坠或工作平台倾斜至限定值时,安全锁能自动锁住钢丝绳,制止工作平台下附及倾斜,并能承受平台总负荷。
当购买吊篮产品,工厂以随机安全锁进行第一次标定。
以后每6个月进行检验一次,经标定的安全锁必须加贴特制标帖方可生效。
2.安全绳:为了确保施工人员的安全,在原出厂安全措施上,又增设安全的尼龙大绳。
该绳安装在楼面结构上与吊篮结构相连。
施工人员安全带可锁在大绳上。
同时操作人员配备自由人为小型安全锁,一旦电动吊篮出现故障小型安全锁立即锁住大绳,保证人身安全。
八、试运转1.试验前准备工作在做载荷试验前,检查安全锁的锁绳状况,具体操作步骤:将电器箱面板上的转换开关拨至中间位置,将悬吊平台上升1-2m后停住,再将转换开关拨至一侧,使悬吊平台产生倾斜,当悬吊平台倾斜到3°-8°时(相当于6.0m长的悬吊平台两端高度相差40~100cm),安全锁即可锁住安全钢丝绳,将悬吊平台低端升起至水平状态时,安全锁自动复位,安全钢丝绳在安全锁内处于自由状态。
(左、右安全锁都必须按上述方法检查)上机操作人员必须按有关规定戴好安全帽,系好安全带,并将安全带索扣在安全绳上。
2.空载运行试验悬吊平台上下运行3-5次,每次运程3-5m,全过程应升降平衡,提升机无异常声响,电机电磁制动器动作灵活可靠,各连接处无松动现象。
按下“急停”按钮,悬吊平台应能停止运行。
扳动上限位开关的摆臂,悬吊平台应能停止上升。
3.手动滑降检查悬吊平台上升3-5m后停止,取出提升机手柄内的拔杆,并将其旋(插)入电机风罩内的拔叉孔内向上抬,悬吊平台应能平稳滑降,滑降速度应不大于下降速度的1.5倍。
4.额定载重量运行试验悬吊平台内均布额定载重,吊篮在3-5m的行程中升降,至少三次。
在运行过程中无异常声响和停止时无滑降现象,平台倾斜时安全锁应能灵活可靠地锁住安全钢丝绳,各紧固连接处应牢固,无松动现象。
九、安全操作规程及注意事项吊篮是高处载人作业设备,要特别重视其安全操作和使用。
使用时,应严格执行国家和地方颁布的高处作业、劳动安全、施工安全、安全用电及其他有关的法规、标准。
