第1章组态软件概述
MCGS 项目1：组态软件入门
NO.6
工控组态软件种类和功能
第一章 组态软件概述
国外：美国的Wonderware公司研制的Intouch、Intellution 公司 的FIX系统、德国西门子的WinCC等。
国内：昆仑公司的MCGS、亚控公司的KingView组态王、三维 公司的力控等。
这些组态软件都能完成类似的功能：采用类似资源浏览器 的窗口结构；能对工业控制系统中的各种资源（设备、标签量 、画面、控制流程等）进行配置和编辑；提供多种数据设备驱 动程序；使用脚本语言提供二次开发的功能，等等。
NO.24
MCGS组态软件构成
组态完成，就 可以离开组态 环境而独立运 行在监控计算 机上。
第一章 组态软件概述
相当于一套完整的工 具软件，它帮助用户 设计和构造自己的应 用系统，用户的所有 组态配置过程都在这 里进行。
用户组态生 成的结果， 是一个数据 库文件。
是一个独立的运行系 统，它按照组态结果 数据库中用户指定的 方式进行各种处理， 完成用户组态设计的 目标和功能。
NO.4
工控组态软件
第一章 组态软件概述
组态(Configuration)软件是用应用软件中提供的工具、方 法、完成工程中某一具体任务的软件。 工控组态软件是指在数据采集与过程控制中使用的专用软 件，它们是在自动控制系统监控层一级的软件平台和开发环境 ，为用户提供快速构建工业自动控制系统监控功能的一种软件 工具。 组态软件一般用于自动控制系统的监控层，提供了监控层 的软件平台和开发环境，通过灵活的组态方式，可使用户快速 构建工业自动控制系统监控功能。
对监控系统运 行流程进行控 制的方法和条 件，它能够对 系统执行某项 操作和实现某 种功能进行有 条件的约束。
NO.11
精品课件-组态软件实用技术教程-第1章
1.3.2 iFIX节点
❖ iFIX是一套工业自动化软件，为用户提供一个“进入生 产过程的窗口”，为操作人员和应用程序提供实时数据。 iFIX的基本分为数据采集和数据管理两大类。数据采集 是通过I/O 驱动程序和I/O设备接口与工厂的I/O设备直 接通信；数据管理是指处理、使用所取数据，数据管理 包括很多方面，比如过程监视（图形显示）、监视控制、 报警、报表、数据存档等。
iFIX
❖ iFIX 是国内做得最成功的组态软件品牌，连续多年销 售额第一。iFIX 是国内做得最成功的组态软件品牌， 连续多年销售额第一。其主要优势在于以下几点：品牌 知名度高，已经在用户心中形成事实上的最好品牌；系 统稳定，技术先进，支持VBA脚本，产品技术含量在所 有组态软件中最高；产品结构合理，系统开放性强，包 括其I/O驱动直接支持OPC接口；文档完备，驱动丰富。 但是其产品也有几个明显缺点：产品价格偏高，超出国 内价格基本上在10倍左右；主要是国内的一些代理做， 技术支持和服务能力比较差。
WinCC
❖ WinCC（Windows Control Center，视窗控制中心）， 是德国西门子公司开发的一套完备的组态开发环境。 WinCC监控系统可以运行在Windows操作系统下，使用方 便，具有生动友好的用户界面，还能链接到别的 Windows应用程序（如Microsoft Excel等）。WinCC是 一个开放的集成系统，既可独立使用，也可集成到复杂、 广泛的自动控制系统中使用。同时内嵌OPC技术，可对 分布式系统进行组态。其对西门子本身支持完善，多数 时候配套西门子硬件设备一起提供，软件加密不严格， 国内盗版使用量打，一大部分工程师对其掌握熟练。但 是在非西门子设备中使用量较少。
力控ForceControl系列监控组态软件介绍
章一：力控管控一体化产品家族 章二：力控监控组态软件ForceControl系列 章三：力控ForceControl系列软件选型 章四：力控ForceControl系列软件行业解决方案 章五：力控ForceControl系列软件DCS系统应用 章六：力控ForceControl 7.0软件新亮点
分布式工厂模型力控hmiscada监控组态软件工业自劢化监控组态软件forcecontrol70符合大型工厂模型的设计力控forcecontrol系列软件的设计完全符合进程大型工厂管理不监控模式根据大型工厂进程监控的需要采用多种模型与软数据总线技术迚行系统设计支持在线修改参数适合多人协作开収根据实际需要可按力控hmiscada监控组态软件工业自劢化监控组态软件forcecontrol70分布式数据软总线设计力控科技在国内率先将分布式实时数据库的理论引入监控组态软件领域幵用之来描述大型生产企业数据模型分布式实时数据库技术可以保证生产数据精确输出幵完成可视化数据库无限的分层结极可使大型企业信息尽收眼底任力控hmiscada监控组态软件区域实时数据库支持多种工厂模型的信息数据类型及结极支持参数的动态注册方便负载均衡调度
管控一体化解决之道
力控科技产品家族选型
力控产品应用层次划分
调度服务端： 力控pSpace - 企业级实时历史数据库，实现企业信息集成的基础平台； 力控Fportal -企业实时信息门户；
调度管理应用： 力控 psView – 工业实时数据库客户端；
安全隔离层： 力控pSafetyLink - 工业网络安全防护网关；
支持独立的扩展数据结构点：如根据实际项 目需要对历史数据统计、特殊报警触发管理、系 统状态信息、行业特殊计算等进行模块化，方便 快速保证信息化项目快速集成。
组态软件课程设计(DCS)
目录第1章概述 31.1、设计任务和目的 31.2、设计要求 3第2章监控系统分析和总体设计 4 2.1、设计思想 42.2、设计流程图 5第3章组态设计 53.1、实时数据库 53.2、用户窗口 63.3、主控窗口菜单组态 63.4、运行策略 7第4章监控界面设计 74.1、系统封面 74.2、工艺流程画面 84.3、运行时画面 84.4、实时曲线 94.5、实时数据 94.6、历史曲线 94.7、历史数据 104.8、实时报警画面 104.9、报警信息浏览 104.10、参数设置画面 11第5章运行策略 115.1、启动策略 115.2、循环策略 125.3、PID控制算法 135.4、报警策略 145.5、报警数据 145.6、历史数据 155.7、水箱对象 15第6章安全策略 166.1、本系统安全机制要求 16 6.2、定义用户和用户组 166.3、系统权限管理 176.4、操作权限管理 176.5、运行时进行权限管理 17 6.6、保护工程文件 186.7、打开时画面 186.8、登陆时画面 196.9、退出时画面 196.10、用户管理画面 196.11、修改密码画面 20第7章程序调试 207.1、程序调试中遇到的问题 20 7.2、解决方法和结果 20第8章课程设计总结 21第9章参考资料 21第1章概述1.1 设计任务和目的本课程设计要求在修完《监控系统程序设计技术》课程后，运用工业监控系统组态软件（MCGS），结合一个自动控制系统，完成该控制系统的上位机监控系统组态设计。
以便掌握监控软件的设计和编程方法，得到计算机监控系统程序设计与调试，以及编写设计技术文件的初步训练，为从事计算机控制方面的工作打下一定基础。
1.2 设计要求1．基本要求（1）监控系统总体设计了解系统设计要求，进行需求分析，确定组态软件输入输出点、内部变量等，构思监控系统的组态框架。
（2）实时数据库组态根据所确定的输入输出点和内部变量点，建立监控系统实时数据库。
艾默生Deltav学习资料学习资料(精校版本)

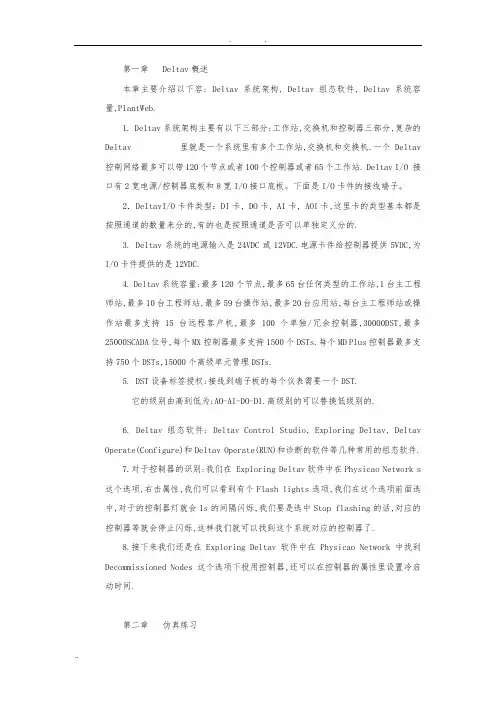

第一章Deltav概述本章主要介绍以下内容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O 卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA 位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在Exploring Deltav软件中在Physicao Network s这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。
艾默生Deltav学习资料学习资料全
第一章Deltav概述本章主要介绍以下容: Deltav系统架构, Deltav组态软件, Deltav系统容量,PlantWeb.1. Deltav系统架构主要有以下三部分:工作站,交换机和控制器三部分,复杂的Deltav 里就是一个系统里有多个工作站,交换机和交换机.一个Deltav 控制网络最多可以带120个节点或者100个控制器或者65个工作站. Deltav I/O 接口有2宽电源/控制器底板和8宽I/O接口底板。
下面是I/O卡件的接线端子。
2．DeltavI/O卡件类型：DI卡, DO卡, AI卡, AOI卡,这里卡的类型基本都是按照通道的数量来分的,有的也是按照通道是否可以单独定义分的.3. Deltav系统的电源输入是24VDC或12VDC.电源卡件给控制器提供5VDC,为I/O卡件提供的是12VDC.4. Deltav系统容量:最多120个节点,最多65台任何类型的工作站,1台主工程师站,最多10台工程师站,最多59台操作站,最多20台应用站,每台主工程师站或操作站最多支持15台远程客户机,最多100个单独/冗余控制器,30000DST,最多25000SCADA位号,每个MX控制器最多支持1500个DSTs.每个MD Plus控制器最多支持750个DSTs,15000个高级单元管理DSTs.5. DST设备标签授权:接线到端子板的每个仪表需要一个DST.它的级别由高到低为:AO-AI-DO-DI.高级别的可以替换低级别的.6. Deltav组态软件: Deltav Control Studio, Exploring Deltav, Deltav Operate(Configure)和Deltav Operate(RUN)和诊断的软件等几种常用的组态软件.7.对于控制器的识别:我们在 Exploring Deltav软件中在Physicao Network s 这个选项,右击属性,我们可以看到有个Flash lights选项,我们在这个选项前面选中,对于的控制器灯就会1s的间隔闪烁,我们要是选中Stop flashing的话,对应的控制器等就会停止闪烁,这样我们就可以找到这个系统对应的控制器了.8.接下来我们还是在Exploring Deltav软件中在Physicao Network中找到Decommissioned Nodes这个选项下投用控制器,还可以在控制器的属性里设置冷启动时间.第二章仿真练习1.在Exploring Deltav界面下,在Control Strategies树形图下,给已有厂区进行重命名和新建一个厂区.按照s88协议一个厂区总共5层，但是我们实际的工作中除了是batch项目外，我们都只有两层：Area和Control Module。
MCGS组态软件教程
MCGS组态软件教程第一章：MCGS软件介绍（200字）1.1MCGS软件概述MCGS是一种基于Windows操作系统的集成开发环境，用于图形化创建和编写人机界面。
它提供了丰富的图形组件和脚本编程功能，可以实现各种工业自动化任务。
1.2MCGS软件特点MCGS软件具有友好的操作界面、强大的功能和良好的扩展性。
它支持多种通信协议，可以方便地与各种设备进行数据交互。
此外，MCGS还提供了丰富的图形组件库，可以灵活地设计人机界面。
第二章：MCGS软件安装与配置（200字）2.1MCGS软件安装2.2MCGS软件配置打开MCGS软件后，可以看到一个空白的界面。
点击“配置”按钮，在弹出的配置对话框中进行配置。
配置项包括通信协议、设备地址等。
根据实际情况进行配置，并保存设置。
第三章：MCGS软件界面介绍（200字）3.1主界面3.2工程浏览器工程浏览器显示了当前工程的文件夹和文件结构。
可以在其中创建和管理页面、组态和脚本文件。
3.3画布3.4属性窗口属性窗口显示了当前选中组件的属性。
可以在属性窗口中修改组件的大小、位置、样式等属性。
第四章：MCGS软件基本操作（200字）4.1创建页面在工程浏览器中右键点击“页面”文件夹，选择“新建页面”，即可创建一个新页面。
可以根据需要设置页面的尺寸和背景颜色。
4.2添加组件从工程浏览器中拖拽组件到画布上，即可添加组件。
可以选择按钮、图表、文本框等组件，也可以通过脚本添加自定义组件。
4.4组件交互可以通过脚本编程实现组件的交互。
例如，点击一个按钮后，可以触发一些动作或跳转到另一个页面。
第五章：MCGS软件高级功能（200字）5.1数据通信MCGS软件支持多种通信协议，可以方便地与各种设备进行数据交互。
可以通过配置设备地址和通信协议，实现数据的读取和写入。
5.2图形绘制MCGS软件提供了丰富的图形绘制功能，可以绘制直线、矩形、圆形等图形。
可以根据需要设置线条颜色、填充颜色等属性。
01第一章 Delta V概述
设备信号标签 (DST) 授权
DST 授权基于下列输入和输出的数量: 模拟量输出 模拟量输入
数字量输出
数字量输入 级别从高到低----高级别的可以当低级别的使用，反之不行。
接线到端子板的每个仪表需要一个DST，在确定所需的DST授权时，从PID及仪表 的数目和类型开始。
12-port 10BaseT/100Base TX Copper, with Dual Fiber Optic Link
24-port 10BaseT/100Base TX Copper 24-port 10BaseT/100Base TX Copper, with Fiber Optic Link
DeltaV I/O Card Types
Analog Outputs Series 2 AO, 8 Channel, 4 to 20 mA, HART AO, 8 Channel, 4 to 20 mA, HART —海上平台最为常用 AO, 8 Channel, 4 to 20 mA I.S. AO, 8 Channel, 4 to 20 mA I.S. AO, 8 Channel, 4 to 20 mA, HART
I.S. DI, 16 Channel, 12 VDC I.S. Power
Multifunction, 4 Channel, DI or Pulse Input SOE (Sequence of Events), 16 Channel, Standard DI or SOE
2012-5 油田建设工程公司电仪控中心
2012-5
油田建设工程公司电仪控中心
