(化学)初三化学图像题 金属及酸碱盐反应解题技巧及练习题(含答案)
（化学）初三化学图像题 金属及酸碱盐反应解题技巧及练习题(含答案)一、化学图像题 金属及酸碱盐反应的图像1．下列图像与对应变化相符的是A ．煅烧一定质量的石灰石B ．浓硫酸敞口放置C ．加热一定质量的饱和氢氧化钙溶液D ．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】D【解析】【分析】碳酸钙高温生成氧化钙和二氧化碳，锌和稀盐酸反应生成氯化锌和氢气，铁和稀盐酸反应生成氯化亚铁和氢气。
【详解】A 、煅烧石灰石时生成氧化钙和二氧化碳，反应的化学方程式为32CaCO CaO+CO 高温 ，钙元素存在于固体中，根据质量守恒定律，反应前后钙元素的质量不变，故A 不正确；B、浓硫酸具有吸水性，敞口放置会吸收空气中的水蒸气，溶液中溶质质量分数变小，当硫酸浓度降低到一定限度时，不再吸收空气中的水蒸气，其溶质质量分数保持稳定，但不可能为零，故B不正确；C、饱和溶液中不含有固体，即刚开始时，固体的质量为零，氢氧化钙的溶解度随温度的升高而减小，所以加热饱和氢氧化钙溶液时，随温度升高有固体析出，当加热至一定温度时，水分蒸发加快，更多的氢氧化钙固体析出，直至溶液蒸干，固体质量不再变化，故C 不正确；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快；等质量等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸的质量决定，最终生成的氢气的质量相同，故D正确。
故选D。
【点睛】浓硫酸具有吸水性，敞口放置会吸收空气中的水蒸气，氢氧化钙的溶解度随温度的升高而减小。
2．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。
故选C。
3．如图所示的四个图象，分别对应四种过程，其中正确的是A．甲图表示相同质量、相同质量分数的过氧化氢加催化剂和不加催化剂生成氧气的质量B．乙图表示电解水生成氢气和氧气的体积比C．丙图表示红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量D．丁图表示部分被氧化的铜与稀硫酸的反应【答案】D【解析】【分析】【详解】A、在两份等质量、等溶质质量分数的过氧化氢溶液中，一份加催化剂，一份不加催化剂，加催化剂的一份反应需要的时间短，最终生成氧气的质量相同，该选项对应关系不正确；B、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1：2，质量比是8：1，该选项对应关系不正确；C、磷和氧气在点燃的条件下生成五氧化二磷，红磷在敞口容器中燃烧冷却至室温瓶内氧元素的质量不断增大，该选项对应关系不正确；D、部分被氧化的铜与稀硫酸的反应，即氧化铜和稀硫酸反应，铜和稀盐酸不反应，固体质量减少，但不会减小到0，该选项对应关系正确；故选：D。
本题是过程与图象结合题，是对学生识图能力的考查，解题的关键是能正确的分析各个反应的过程并能结合图象分析问题。
4．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。
选项C正确；D、部分变质的NaOH样品配成的溶液中含有水，曲线的起点不正确，随着盐酸的加入，氢氧化钠、碳酸钠先后和盐酸反应，反应过程中都有水生成，且盐酸中本来就含有水，即使反应结束，随着盐酸的加入，溶液中水的质量也应不断增加，选项D不正确。
故选C。
【点睛】部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，氢氧化钠和碳酸钠与盐酸的反应有先后顺序，稀盐酸加入后，氢氧化钠先和盐酸反应，氢氧化钠反应完全后，碳酸钠和盐酸反应。
5．下列图像有关量的变化趋势不能正确反映其对应操作的是（）A．向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液B．20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体C．等质量的 Zn 和 Mg 分别与等体积等质量分数的稀硫酸（足量）反应D．等质量 CaCO3分别与等体积等质量分数的稀盐酸（足量）反应【答案】A【解析】【详解】A、二氧化锰做催化剂能够加快过氧化氢分解生成氧气的速率，所以向盛有少量二氧化锰的烧杯中不断地加入过氧化氢溶液，生成氧气的质量会越来越多，选项错误；B、20℃时，向一定量的硝酸钾不饱和溶液中加入硝酸钾固体，随着硝酸钾固体的溶解，溶质的质量分数增大直至形成饱和溶液后溶质质量分数不再增大，选项正确；C、镁的活动性比锌强，则相同时间内镁与酸反应生成氢气的质量比锌与酸反应生成氢气的质量多，且等质量的镁、锌与足量酸反应后，镁生成的氢气质量比锌多，选项正确；D、粉末状的反应物比块状反应物的反应速率快，但等质量的不同形状的碳酸钙与足量盐酸反应后生成二氧化碳的质量是相同的，选项正确，故选A。
【点睛】反应物的形状只影响反应的速率，不会改变反应物与生成物的质量关系。
6．如图表示向一定量氯化钙和稀盐酸的混合溶液中滴加碳酸钠溶液，横坐标表示加入碳酸钠溶液的质量，纵坐标表示实验中得到的沉淀或气体的质量。
下列叙述中正确的是A．图中 bc 段表示实验中气体质量的变化情况B．图中 oa 段表示实验中沉淀质量的变化情况C．图中 ab 段表示混合物中氯元素的质量逐渐减少D．图中 c 点表示上述混合溶液与碳酸钠溶液恰好完全反应【答案】D【解析】【分析】【详解】A、向一定量氯化钙和稀盐酸的混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，氯化钙与碳酸钠反应生成碳酸钙与氯化钠，故图中 bc 段表示实验中沉淀质量的变化情况，不符合题意；B、向一定量氯化钙和稀盐酸的混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，氯化钙与碳酸钠反应生成碳酸钙与氯化钠，故图中 oa 段表示实验中气体质量的变化情况，不符合题意；C、向一定量氯化钙和稀盐酸的混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，氯化钙与碳酸钠反应生成碳酸钙与氯化钠，故混合物中氯元素的质量不变，不符合题意；D、向一定量氯化钙和稀盐酸的混合溶液中滴加碳酸钠溶液，稀盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，氯化钙与碳酸钠反应生成碳酸钙与氯化钠，待氯化钙完全反应后，沉淀的质量不再变化，故图中 c 点表示上述混合溶液与碳酸钠溶液恰好完全反应，符合题意。
故选D。
【点睛】初中化学常见的优先反应原则：①金属和酸反应时，较活泼的金属优先反应，如将锌、铁合金投入稀盐酸中，锌优先与稀盐酸反应；②当金属与混合盐溶液反应时，金属中最活泼的金属优先置换出最不活泼的金属；③当两种相对活泼的金属与相对弱的金属盐溶液反应时，金属中最活泼的金属优先置换出盐溶液中的金属；④当酸、碱、盐混合相互反应时，酸与碱的反应优先于酸与盐、碱与盐的反应；⑤当酸与两种盐混合溶液反应产生气体、沉淀时，产生“气体”优于产生“沉淀”；⑥当金属、金属氧化物与酸反应时，金属氧化物优先于金属与酸反应；⑦欲检验某混合物溶液中同时含CO32-、SO42-和Cl-，应优先检验CO32-，之后检验SO42-，最后检验Cl-。
7．下表中，有关量的变化图像与其对应叙述相符的是( )A．向一定质量的稀硫酸中加入足量的铁B．向一定质量的氢氧化钠溶液中加入稀盐酸C．向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝D．加热高锰酸钾固体制氧气【答案】B【解析】【分析】【详解】A、向一定质量的稀硫酸中加入足量的铁，铁与稀硫酸反应生成硫酸亚铁和氢气，该反应的化学方程式为：2442=F Fe+H SO SO +H e ↑，56份的铁置换出2份的氢气，随着反应的进行，溶液质量逐渐增加，待稀硫酸完全反应后，溶液质量不再变化，由于一开始是稀硫酸，故溶液的质量不是从零开始增加，不符合题意；B 、向一定质量的氢氧化钠溶液中加入稀盐酸，氢氧化钠与稀盐酸反应生成氯化钠和水，溶剂质量逐渐增加，待氢氧化钠完全反应后，再滴入稀盐酸，溶剂质量增加的幅度变小，符合题意；C 、向等质量、等质量分数的稀盐酸中，分别加入足量的镁和铝，镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑，一开始酸过量时，等质量的铝和镁与足量的稀盐酸反应，铝产生的氢气多，最后，稀盐酸不足，铝、镁过量，产生氢气的质量一样多，不符合题意。
D 、加热高锰酸钾固体制氧气，42422Δ2KMnO K MnO +MnO +O ↑，有氧气生成，随着反应的进行，固体中氧元素的质量逐渐减少，待完全反应后，固体中氧元素质量不再变化，但不会减小至零，因为锰酸钾和二氧化锰中含有氧元素，不符合题意。
(化学)中考化学初中化学图像题 金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)
（化学）中考化学初中化学图像题金属及酸碱盐反应解题技巧及经典题型及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如图所示(已知甲、乙、丙在生成物中化合价均为+2价)。
则下列说法中不正确的是A．生成氢气的质量:甲>乙>丙.B．相对原子质量:丙>乙>甲C．金属活动性:乙>甲>丙D．消耗硫酸的质量:丙>乙>甲【答案】D【解析】【分析】如图所示等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，金属活泼性越强，金属与质量分数相同的稀硫酸反应速率越快，已知产生氢气的速率为乙>甲>丙，则金属的活泼性为乙>甲>丙；已知甲、乙、丙在生成物中化合价均为+2价，金属的相对原子质量越小，等质量的金属，与溶质质量分数相同的足量稀硫酸反应产生氢气越多，图中生成氢气的质量甲>乙>丙，则三种金属元素原子相对原子质量的大小关系为丙>乙>甲。
【详解】A、由图可知生成氢气的质量：甲>乙>丙，A选项说法正确，不符合题意；B、由以上分析可知相对原子质量：丙>乙>甲，B选项说法正确，不符合题意；C、由以上分析可知金属活动性：乙>甲>丙，C选项说法正确，不符合题意；D、由题意生成氢气越多，消耗稀硫酸越多，则消耗硫酸的质量：甲>乙>丙，D选项说法不正确，符合题意。
故选D。
【点睛】本题考查不同金属与稀硫酸反应的图像分析，根据已知条件，金属的质量相同，分别于溶质质量分数相同的足量稀硫酸反应，金属活泼性越强，金属与质量分数相同的稀硫酸反应速率越快；生成物中化合价相同，金属的相对原子质量越小，等质量的金属，与溶质质量分数相同的足量稀硫酸反应产生氢气越多，生成氢气越多，消耗稀硫酸越多。
中考化学图像题 金属及酸碱盐反应解题技巧讲解及练习题(含答案)
中考化学图像题金属及酸碱盐反应解题技巧讲解及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映对应变化关系的是（）A．向足量的锌、镁中分别加入等质量、等浓度的稀盐酸B．向一定量的氢氧化钠溶液中滳加稀硫酸C．向一定量混有少量盐酸的氯化镁溶液中加入足量氢氧化钠溶液D．向一定溶质质量分数的不饱和氯化钠溶液中加入氯化钠固体【答案】C【解析】【分析】【详解】A、镁的金属活动性比锌活泼，相同时间内产生的氢气，镁大于锌；该反应中稀盐酸的质量一定且少量，镁、锌与盐酸反应产生的气体相同；故图像所示错误。
B、氢氧化钠溶液呈碱性，pH值应大于7，向一定量的氢氧化钠溶液中滴加稀硫酸，pH值应逐渐下降，故图像所示错误。
C、盐酸先和氢氧化钠反应，生成水和氯化钠，没有沉淀产生；盐酸完全反应后，氯化镁和氢氧化钠反应生成氢氧化镁沉淀和氯化钠；故图像所示正确。
D、一定溶质质量分数的不饱和氯化钠溶液的质量分数应大于0，起点错误，加入氯化钠固体后，溶质质量增大至饱和，饱和后溶质质量分数不变，故图像所示错误。
故选：C。
2．某实验小组向H2SO4和CuSO4(CuSO4溶液显酸性)的混合溶液中滴加NaOH溶液至过量后绘制了四幅对应关系图，下列图像错误的是A．B．C．D．【答案】B【解析】【详解】A.向硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠会优先和硫酸进行反应，当硫酸反应完全时，氢氧化钠再与硫酸铜进行反应生成氢氧化铜沉淀和硫酸钠，所以需要加入氢氧化钠溶液至一定量时才会开始出现沉淀,A正确;B.向硫酸和硫酸铜的混合溶液中滴加氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，溶质的质量增加，待硫酸反应完之后氢氧化钠和硫酸铜进行反应生成硫酸钠和氢氧化铜沉淀，溶质的质量减小,B错误;C.硫酸和硫酸铜的混合溶液显酸性,随着氢氧化钠溶液的加入，溶液酸性逐渐减弱，当硫酸和氢氧化钠反应完全时，溶液中的溶质为硫酸钠和硫酸铜，因硫酸铜显酸性，随着氢氧化钠的加入,溶液pH继续变大，直至硫酸铜和氢氧化钠完全反应时，溶液中溶质为硫酸钠，溶液显中性，当氢氧化钠溶液加入过量时，溶液显碱性,溶液的碱性会随氢氧化钠溶液的加入一直增加,最终接近所加入的氢氧化钠溶液的pH,C正确;D.钠元素全部来自氢氧化钠溶液，所以溶液中钠元素的质量随氢氧化钠溶液质量的增加而增加,D正确。

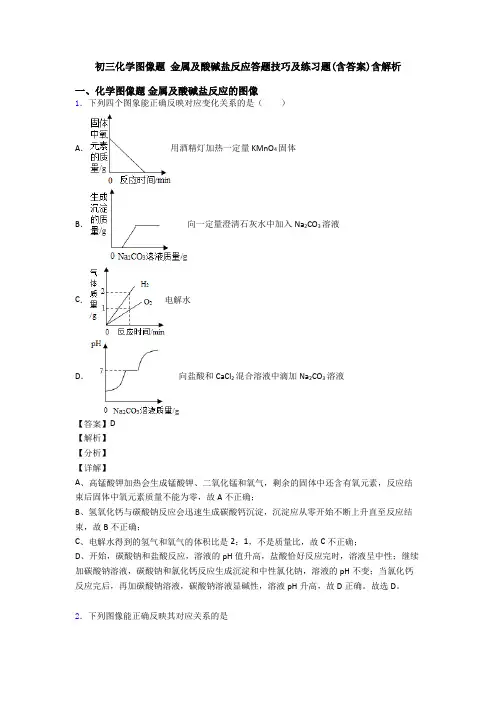

初三化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)含解析
初三化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列四个图象能正确反映对应变化关系的是（）A．用酒精灯加热一定量KMnO4固体B．向一定量澄清石灰水中加入Na2CO3溶液C．电解水D．向盐酸和CaCl2混合溶液中滴加Na2CO3溶液【答案】D【解析】【分析】【详解】A、高锰酸钾加热会生成锰酸钾、二氧化锰和氧气，剩余的固体中还含有氧元素，反应结束后固体中氧元素质量不能为零，故A不正确；B、氢氧化钙与碳酸钠反应会迅速生成碳酸钙沉淀，沉淀应从零开始不断上升直至反应结束，故B不正确；C、电解水得到的氢气和氧气的体积比是2：1，不是质量比，故C不正确；D、开始，碳酸钠和盐酸反应，溶液的pH值升高，盐酸恰好反应完时，溶液呈中性；继续加碳酸钠溶液，碳酸钠和氯化钙反应生成沉淀和中性氯化钠，溶液的pH不变；当氯化钙反应完后，再加碳酸钠溶液，碳酸钠溶液显碱性，溶液pH升高，故D正确。
故选D。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
故选：B。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
中考化学初中化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)
中考化学初中化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)一、化学图像题金属及酸碱盐反应的图像1．下列图像不能正确反映对应变化关系的是A．一氧化碳和过量的氧气在密闭容器中完全反应B．等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应C．等质量CaCO3分别与足量相同浓度的稀盐酸反应D．在密闭容器中镁条与充足氧气反应时，固体的质量随时间变化【答案】D【解析】【详解】A、一氧化碳和过量的氧气在密闭容器中完全反应产生二氧化碳，分子总数逐渐减小，待反应完全后，分子总数不变，也不为零；故选项正确，但不符合题意；B、等质量的Zn和Mg分别与足量相同浓度的稀硫酸反应，镁产生的氢气多，镁的金属活动性大于锌，镁产生的氢气快；故选项正确，但不符合题意；C、等质量CaCO3分别与足量相同浓度的稀盐酸反应产生的二氧化碳质量相等，粉末状碳酸钙产生的气体快；故选项正确，但不符合题意；D、在密闭容器中镁条与充足氧气反应时，产生固体氧化镁，则固体的质量逐渐增大，待反应结束后，固体质量不变；故选项错误，但符合题意；2．下列图像分别与选项中的操作相对应，其中合理的是A．分别向相等质量的锌、铁中加入等质量分数的盐酸B．高温煅烧一定质量的石灰石C．向室温下的饱和石灰水中加入生石灰D．向硝酸钡和氢氧化钾的混合溶液中滴加稀硫酸【答案】A【解析】【分析】【详解】A、每56份质量的铁会生成2份质量的氢气，每65份质量的锌会生成2份质量的氢气。
所以分别向相等质量的锌、铁中加入等质量分数的盐酸，铁生成的氢气多。
A正确；B、石灰石的主要成分是碳酸钙，碳酸钙高温分解生成氧化钙和二氧化碳。
完全反应后固体的质量不可能为0，故图象不能正确反映其对应操作中各量的变化关系。
B错误；C、氧化钙溶于水会放热导致溶液温度升高，氢氧化钙溶解度下降，溶液中的溶质变少。
过一会儿后溶液温度恢复到室温，其溶解度会恢复到原来的量。
但由于氧化钙溶于水时消耗了水，所以溶液中的能溶解的溶质一定比原来要少，加入生石灰量较多，溶质可能为零。
【化学】九年级化学图像题 金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)
A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的反应；故选项错误；
B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误；
C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；
B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；
C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；
D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
D． 用等质量氯酸钾分别制取氧气
【答案】D
【解析】
【详解】
A、稀硫酸足量，两种金属完全反应，锌比铁活泼，反应速率快，等量硫酸和足量金属反应生成氢气质量相同，当酸足量时最终铁和稀硫酸反应生成氢气多，该选项对应关系正确；
B、二氧化锰在过程做催化剂，由于氯酸钾分解为氯化钾和氧气，导致固体总质量在减少，所以二氧化锰的质量分数增加，起点不是零，该选项对应关系正确；
【详解】
A、20℃时向饱和氯化钠溶液中加入氯化钠晶体，氯化钠不能溶解，氯化钠质量分数不变，故A不正确；
B、向一定量硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应开始不产生沉淀，硫酸完全消耗后才有沉淀生成，故B不正确；
C、催化剂只能改变反应速率不能改变生成物的质量，用等质量、等浓度的双氧水分别制取氧气，最终生成氧气质量相等，故C不正确；
【化学】九年级化学图像题 金属及酸碱盐反应解题技巧讲解及练习题(含答案)含解析
【化学】九年级化学图像题金属及酸碱盐反应解题技巧讲解及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．相同质量相同形状的铁和锌，分别与等质量，等浓度的稀盐酸反应，产生氢气的量与反应时间的关系如图所示，下列说法正确的是A．乙表示锌与盐酸的反应B．铁可能与盐酸恰好完全反应，而锌有剩余C．两个反应消耗金属的质量不相等D．所得溶液的质量相等【答案】C【解析】【分析】铁与稀盐酸反应原理：Fe＋2HCl=FeCl2＋H2↑，每56份铁能产生2份氢气；锌与稀盐酸反应原理：Zn＋2HCl=ZnCl2＋H2↑，每65粉锌能产生2份氢气；【详解】A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的反应；故选项错误；B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误；C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；D、每65粉锌能产生2份氢气，每56份铁能产生2份氢气，锌参加反应后，所得溶液的质量大；故选选项错误；故选：C。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
【化学】九年级化学图像题 金属及酸碱盐反应解题技巧分析及练习题(含答案)含解析
【化学】九年级化学图像题金属及酸碱盐反应解题技巧分析及练习题(含答案)含解析一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反应对应关系的是A．等质量、等浓度稀硫酸中加入不同的金属B．盐酸、氯化铜混合液中加入氢氧化钾溶液C．稀释氢氧化钠溶液D．高温煅烧一定质量的石灰石【答案】A【解析】【详解】A、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，铝和镁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；铝和镁与稀硫酸反应化学方程式分别为：2Al + 3H2SO4 = Al2(SO4)3 + 3H2↑，Mg + H2SO4 = MgSO4 + H2↑，根据化学方程式可知，每18份质量铝可生成2份质量的氢气，每24份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，铝产生的氢气多，图像与事实相符，故选项A正确；B、向盐酸、氯化铜的混合液中加入氢氧化钾溶液，开始加入的氢氧化钾与盐酸反应生成氯化钾和水，没有沉淀生成，当盐酸反应完，加入的氢氧化钾与氯化铜反应，生成氢氧化铜沉淀和氯化钾，故选项B不正确；C、向氢氧化钠溶液中不断加水稀释，最终溶液的pH不会小于7，故选项C不正确；D、高温煅烧一定质量的石灰石，开始煅烧的时候，固体碳酸钙不会分解，固体中钙元素的质量分数不变，煅烧一段时间后，碳酸钙分解生成氧化钙和二氧化碳，固体中钙元素的质量分数才会增大，故选项D不正确。
故选：A。
2．下列图象能正确反映其对应关系的是（）A．向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系B．向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系C．一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系D．向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系【答案】D【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；C、一定量的稀硫酸与锌粒反应，溶液的质量刚开始不为0，随着反应的进行，溶液的质量增加，直到反应停止，溶液的质量不再增加，故错误；D、向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀的质量不再增加，故正确。
初三化学图像题 金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)及解析
初三化学图像题金属及酸碱盐反应解题技巧和训练方法及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像中有关量的变化趋势与对应叙述关系不正确的是A．表示在等质量的铁粉和锌粉中分别加入足量浓度相等的稀硫酸B．用加热一定质量的氯酸钾和二氧化锰固体混合物的方法制取氧气C．金属与一定量的稀硫酸反应，金属M比金属N活泼D．用等质量氯酸钾分别制取氧气【答案】D【解析】【详解】A、稀硫酸足量，两种金属完全反应，锌比铁活泼，反应速率快，等量硫酸和足量金属反应生成氢气质量相同，当酸足量时最终铁和稀硫酸反应生成氢气多，该选项对应关系正确；B、二氧化锰在过程做催化剂，由于氯酸钾分解为氯化钾和氧气，导致固体总质量在减少，所以二氧化锰的质量分数增加，起点不是零，该选项对应关系正确；C、活动性越强的金属，反应速率越快，由图可知，M金属用的时间少，而N金属用的时间多，所以M的金属活动性大于N，该选项对应关系正确；D、等质量氯酸钾制得的氧气的质量相同，与是否加入催化剂无关，该选项对应关系不正确。
故选D。
2．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。
初中化学图像题 金属及酸碱盐反应解题技巧分析及练习题(含答案)及解析
初中化学图像题 金属及酸碱盐反应解题技巧分析及练习题(含答案)及解析一、化学图像题 金属及酸碱盐反应的图像 1．下列图像不能正确反映其对应关系的是A ．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发)B ．加热一定质量的高锰酸钾C ．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D ．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A 【解析】 【详解】A 、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B 、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C 、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。
故选A 。
2．向硝酸银和硝酸铜的混合溶液中加入一定量的锌粉(锌先与金属活动性较弱的金属的盐溶液反应),反应中溶液的质量与加入锌粉质量的关系如图所示,以下分析正确的是()A ．a 点时溶液中溶质有2种B ．c 点前溶液为有色溶液C ．向b 点溶液滴入稀盐酸有白色沉淀生成D ．c 、d 点固体种类相同 【答案】B 【解析】 【分析】根据题给信息，锌先与金属活动性较弱的金属的盐溶液反应，即锌先与硝酸银溶液反应，生成硝酸锌和银，根据化学方程式()332=Zn + 2AgNO Zn NO +2Ag ,每65份质量的锌置换出216份质量的银,因此反应后溶液质量减少，且幅度较大,待硝酸银反应完后锌再与硝酸铜溶液反应,生成硝酸锌和铜,根据化学方程式()()3322Zn + Cu NO = Zn NO +Cu ,每65份质量的锌置换出64份质量的铜,因此反应后溶液质量增加,但增加的幅度较小。
【化学】初中化学图像题 金属及酸碱盐反应答题技巧及练习题(含答案)及解析
【化学】初中化学图像题金属及酸碱盐反应答题技巧及练习题(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
故选D。
2．不能正确对应变化关系的图像是（）A．A图中横坐标既可以表示加入铁粉的质量，也可以表示加入部分变质的苛性钠质量B．B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性C．C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量D．D图中纵坐标既可以表示溶剂质量，又可表示溶液质量【答案】A【解析】【详解】A、一定质量的稀盐酸中加入铁粉，铁与稀盐酸反应生成氯化亚铁和氢气，产生氢气的质量从0逐渐增加，稀盐酸完全反应，氢气质量不再增加，A图中横坐标可以表示加入铁粉的质量；苛性钠部分变质，氢氧化钠中含有碳酸钠，一定质量的稀盐酸中加入部分变质的苛性钠，氢氧化钠先与稀盐酸反应生成氯化钠和水，氢氧化钠完全反应后碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，因此生成气体的质量先为0，一段时间后逐渐增加，完全反应后质量不再变化，A图中横坐标不能表示加入部分变质的苛性钠质量；A选项图像不能正确表示对应变化关系，符合题意；B、澄清石灰水中加入二氧化碳，氢氧化钙与二氧化碳反应生成碳酸钙沉淀和水，氢氧化钙完全反应后，氢氧化钙随着反应的进行逐渐减少至0，溶质质量逐渐减小至0，溶液中阴阳离子逐渐减少至0，溶液的导电性逐渐减弱至0，继续通入二氧化碳，碳酸钙、二氧化碳和水反应生成碳酸氢钙，碳酸氢钙易溶于水，溶质质量逐渐增加，溶液中阴阳离子逐渐增加，溶液的导电性逐渐增加，B图中纵坐标既可以表示溶质质量，又可表示溶液的导电性，B选项图像能正确表示对应变化关系，不符合题意；C、加热氯酸钾制取氧气，二氧化锰做催化剂，氯酸钾分解生成氯化钾和氧气，根据质量守恒定律，钾元素守恒，反应过程中固体中钾元素质量保持不变，二氧化锰作为催化剂，二氧化锰的质量变化，不影响钾元素质量，C图中横坐标既可以表示反应时间，也可以表示加入二氧化锰质量，C选项图像能正确表示对应变化关系，不符合题意；D、浓硫酸具有吸水性，敞口放置浓硫酸，随着放置时间的延长，浓硫酸逐渐变为稀硫酸，溶液中溶剂的质量逐渐增加，硫酸不挥发，溶质的质量不变，溶液的质量=溶质质量+溶剂质量，溶液的质量逐渐增加，稀硫酸不具有吸水性，一段时间后，溶剂的质量和溶液的质量都不再变化，另外浓硫酸不是100%的纯硫酸，溶剂质量和溶液质量的起始质量不为0，D图中纵坐标既可以表示溶剂质量，又可表示溶液质量，D选项图像能正确表示对应变化关系，不符合题意。
